эт примерно так:
http://imglink.ru/thumbnails/30-01-1...c806a4005a.jpg
Вид для печати
эт примерно так:
http://imglink.ru/thumbnails/30-01-1...c806a4005a.jpg

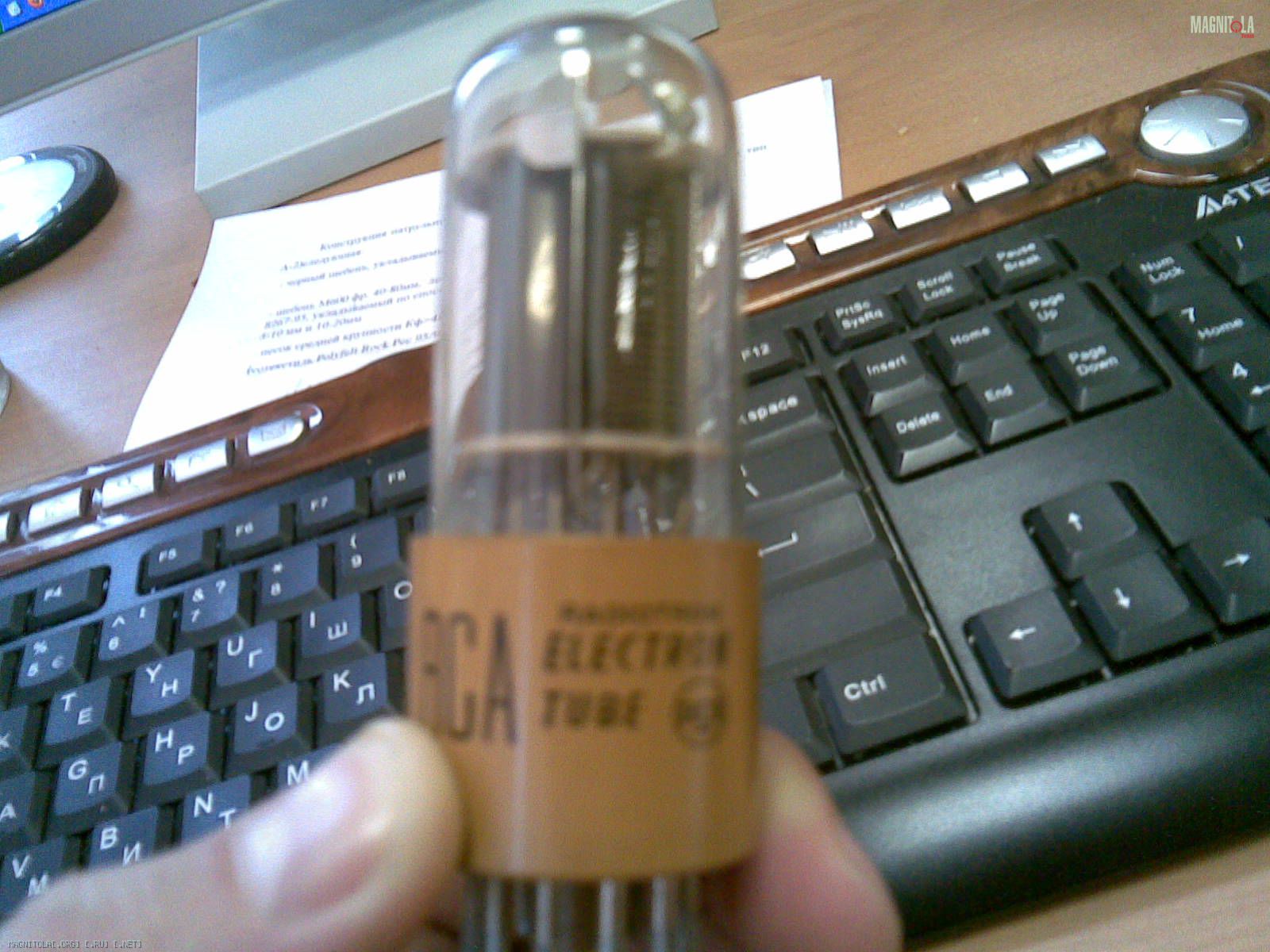

оффтоп. Нашел тут в загашнике лампы RCA radiotron 68X-48 (USA), можно их куда приспособить или в мусор?
(фото не очень с моба)
Вложение 99265

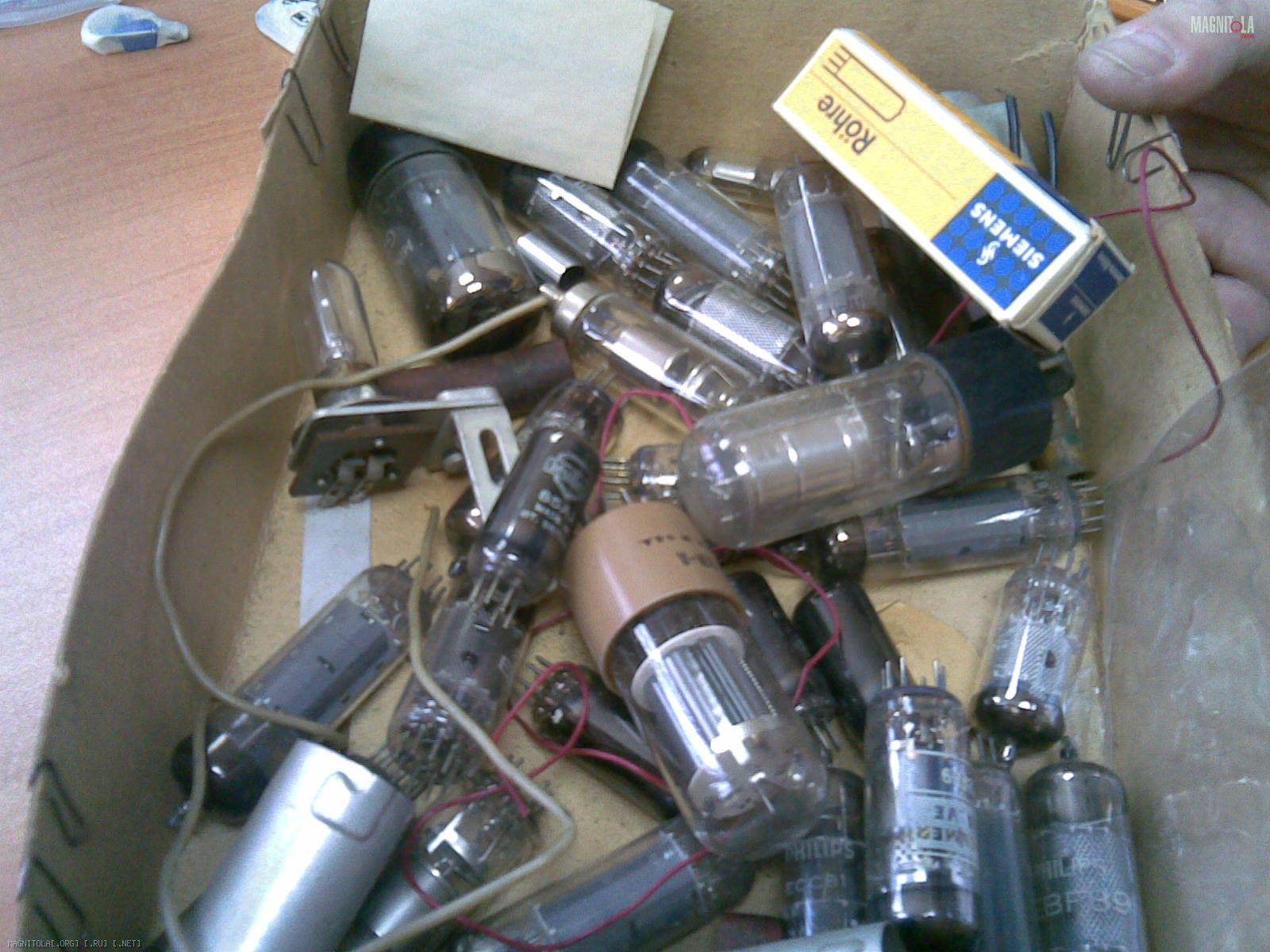

вот весь "клад"
Вложение 99288
выстави красиво и накал подай - пусть светятся ;)
вот схема, к которой будет плата:
Вложение 99375
Hl1 синенький?:)))))
A!exT, анодное не грязновато? Может электронный дроссель на полевике поставить? (понятно, что токи маленькие,но всё же...) Типы С11-С14 какие пробовали? (сдается мне, что они сильно влиять на звук будут)
напряжение пульсаций на + С8 меньше 2мВ с частотой пульсации 100кГц, думаю частоту среза RC фильтра анодного Вы посчитать сможете и соответственно оценить значение "грязи" ПН и собственного уровня шумов лампы.
P.S. Именно из-за собственного уровня шумов ламп я для себя выбрал единственно устраивающую меня схему использования лампового буфера - сразу после цапы и до регуляторов громкости - только так можно добиться нормального соотношения сигнал/шум.
LepekhinV, проще уже обычный дроссель поставить, или FB - но смысла особого нет, это довольно бюджетный проект
C6 - любой LowESR, нормированный на 100кГц, я использую ничикон PW-серии
C15, C16, C13 и С14 у меня здесь будут ничикон KW
а вот C11 и C12 лучше всего низковольтные органик-полимерные на 6.3-10В, но их такой емкостью почти не бывает, редкость великая и ценник конский
поэтому будет ничикон КТ, "аудиофильские" серии при такой малой поляризации себя никак не проявляют...
но можно взять плату и поставить всё, что угодно ;) номиналы и габариты выбраны самые ходовые
Понятно. Я-то думал выбор был сделан из-за т.н "лампового окраса". :)Цитата:
Сообщение от andr_l
A!exT, я слушал в катоде Rubicon серии ZL, очень прилично! И ценник - "рупь-ведро". Но - был. Потому что прочухали и расхватали.
Самый оптимальный вариант! Хош Рикены с Ален Бредлями и протчими Мундорфами.... Хош "мэлэтэ" и К-50-3Б ... :)Цитата:
Сообщение от A!exT
не :) увольте:) ламповый "окрас" проще всего тогда сделать не на лампе, а на старом советском полевике, а лампу просто включить чтобы светила:)Цитата:
Сообщение от LepekhinV
andr_l, я почему так подумал - разве нет других устройств (кроме лампы) обеспечивающих достаточное отношение с\ш в требуемом диапазоне? Буфер можно и на транзисторах сделать.
