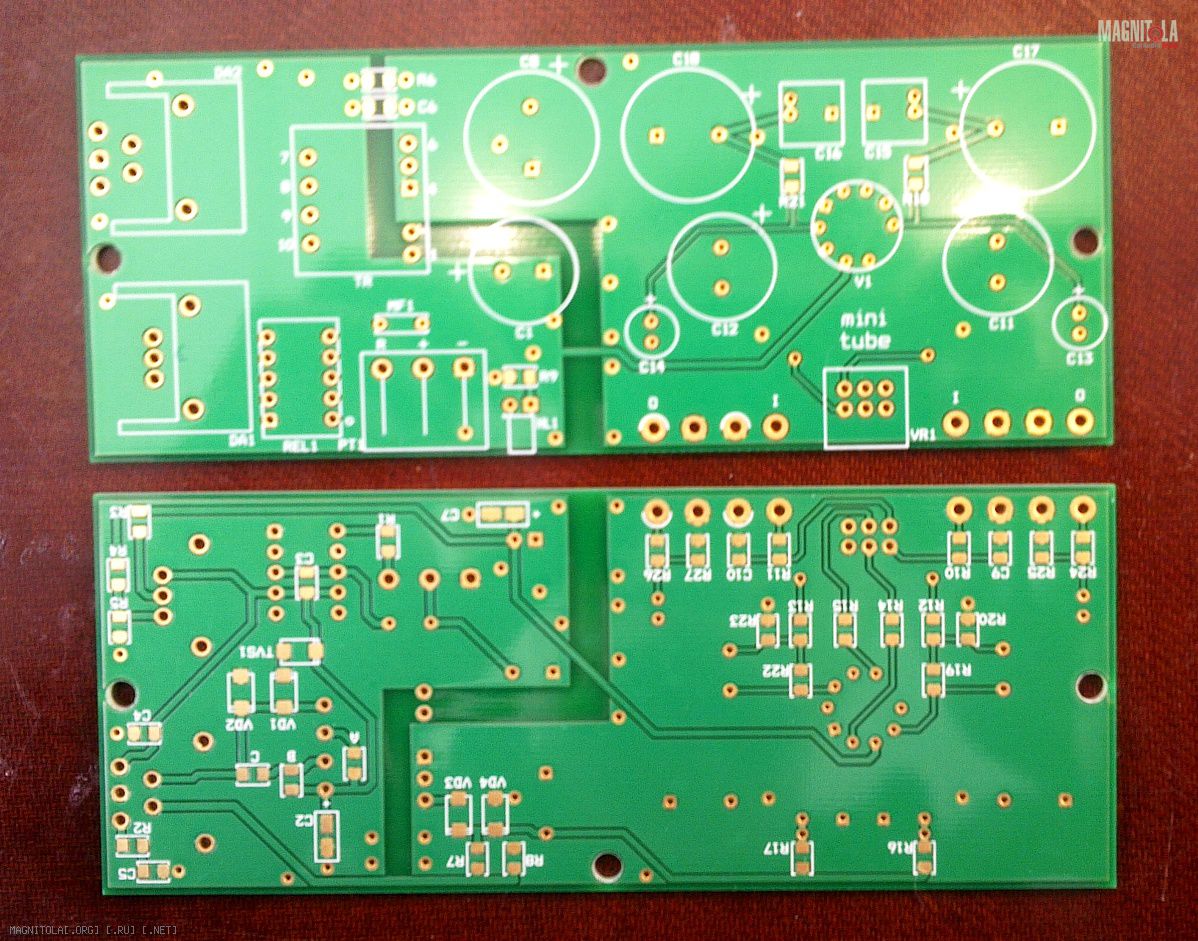

итак, первая партия готова.
Вложение 101259
через пару дней как проверю - начну выдавать записавшимся ;)
Вид для печати
итак, первая партия готова.
Вложение 101259
через пару дней как проверю - начну выдавать записавшимся ;)
итак, плата проверена, на ней собран дивайс, который успешно работает. вот фото:
http://imglink.ru/thumbnails/15-02-1...1928ff710d.jpg . http://imglink.ru/thumbnails/15-02-1...6f59e9c364.jpg . http://imglink.ru/thumbnails/15-02-1...9ba9777534.jpg
я использую потенциометр ALPS, конденсаторы Nichicon звуковых серий и реле OMRON G6H2-12,
фишка реле в том, что оно поляризированное - т.е. для его срабатывания надо соблюсти полярность,
и если перепутать + с - при подключении - оно просто не включиться. вот така вот дополнительная защита :)
резистор R1 ограничивает запуск при низком напряжении бортсети
теперь описание и рекомендации.
возможно использование трансформаторов 3х типов:
Myrra 74010 - ставим перемычку С
Myrra 74014 - ставим перемычки А и С
Myrra 74015 - не ставим перемычки
анодные резисторы R18 и R21 - рекомендуется в диапазоне от 3.0К до 4.2К - чем больше номинал, тем выше усиление каскада
катодные резисторы R19 и R22 - рекомендуется в диапазоне от 390ом до 420ом, чем больше - тем выше смещение, но меньше ток
R20 и R23 - для любителей поиграться ПОС, от 0 ом до 33ом
для экономии номиналов (smd по 10шт продаются, только в ЧиД поштучно, по цене десятка) выбираем R14=R15=R16=R17=R19=R22, и R6=R20=R23=R24=R26=22ом или 30 ом,
резисторы делителя обратной связи R7 и R8, возможные варианты:
R7=75.00K R8=1.21K
R7=82.00K R8=1.33K
R7=93.10K R8=1.50K
Вложение 101457
это он грипуя делал, эх, а если был бы здоров такое бы наваял:)
Леш, выложи плиз для сравнения оба буфера - просто тогда народ сможет сравнить две твои работы.
P.S. Сегодня в -18 запускал шестиканальник на 6H6П - сразу же запустились - так что доработка в тему оказалась:drinks:
:good:A!exT, поздравляю, отличная работа!
кстати, сегодня приехавший за платой, решил заюзать её дома, в качестве преда к компу.
самое смешное, что он запустился и нормально работал от обычного бытового адаптера 12В, примерно такого:
http://www.intelleks.ru/upload/shop_..._image523.jpeg
итак, все страждущие получили что просили,
но двое "заказчиков" пропали, так что похоже, что образовались излишки в виде одной платы и одного дивайса
если кто надумал, но не успел к дележке первой партии - велком в личку.
есть в наличии:
1. плата (и отдельно набор комплектухи)
2. дивайс в сборе, по просьбе "клиента" - на ничиконе из линейки Fine Gold - в катоде и на выходе FW-серия, в питании - PW и KW (шунтировано Wima) серии.
http://imglink.ru/thumbnails/12-03-1...e21c78d9a6.jpg . http://imglink.ru/thumbnails/12-03-1...a07b9d5f8b.jpg
кто-то еще просил померять реальное потребление - оно после прогрева лампы составляет чуть менее 0.4А
Есть у меня мысль поставить этот пред вместо проца в Focal FP Dual Monitor. Что-то мне подсказывает, что может получится усь-убийца: бескомпромисное SQ и мощное SPL в одном флаконе.
Сколько пред по высоте в миллиметрах? скинь стоимость платы (и отдельно набор комплектухи).
A!exT, все ответы получил, спасибо, пред подходит ;). Есть предложение собрать консилиум с участием andr_l, Nik1976 и всех желающих.
Я привезу Focal FP Dual Monitor, Н600 твикнутый, Н600 ,в стоке и мы всё это дело слушаем, гоняем сравниваем. Наличие твикнутого Н 70Х для сравнения желательно.
Потом можно будет продолжить тему http://magnitola.org/car-audio-vyssh...olzheniem.html.
Интересно?
