как не вовремя-то
а что после пилотной партии планируется?
Репутация: 1038407
там видно будет
шоб всем любителям РА не отвечать в личку (сорри, кому не ответил, но даже copy-paste надоедает, а файл ответов создавать лень)
основные отличия от поверампера (да и тогоже самодельного ланзара):
1. входной каскад на ОУ в качестве предусилителя, на нем же выполнен регулятор DCoffset выхода, полоса этого каскада (снимаем сигнал с баз дифкаскада) - 1Гц - 200кГц по уровню -3дБ, причем без каких либо выбросов на фронтах.
т.е. рабочую полосу определяет дискретная часть.
2. смотрим куда приходят колектора инвертирующего входа дифкаскада - такое решение позволяет снизить КНИ,
а резисторы в эмитерах дифкаскада улучшают перегрузучную способность.
3. R49 и R9 - отличие от поверампера, объяснять зачем они тут - долго и муторно
4. ток покоя минимум 50мА, максимум 75-80мА - конкретно в этой схеме больше особого смысла нет, тепловыделение начинает расти значительно большими темпами, чем падает КНИ
Репутация: 99154
A!exT, а можно ТТХ выложить? (Реально измеренные: скорость нарастания, THD+N, отношение сигнал шум, реакция на меандр)
Репутация: 1038407 реально всё измеренно будет после прогрева: замер через 48 часов наработки, замер через 96 часов.
один экземпляр пойдет "на убой", пару штук на долговременные тесты, штуки 3-4 точно в продажу (один уже в резерве), так что к тому времени, боюсь все уже в резерве будут
нескромный вопрос: а зечем вам эти картинки? усилитель слушать надо
да и схема с номиналами врят ли будет в свободном доступе...если только кто сам срисует
Репутация: 99154 Согласен, слушать надо. Но и электропараметры тоже интересны.Сообщение от A!exT
Серьезный подход.
Репутация: 216493 Нескромный вопрос, а усилитель с такой картинкой стоит рассматривать к прослушиванию?
Репутация: 190836

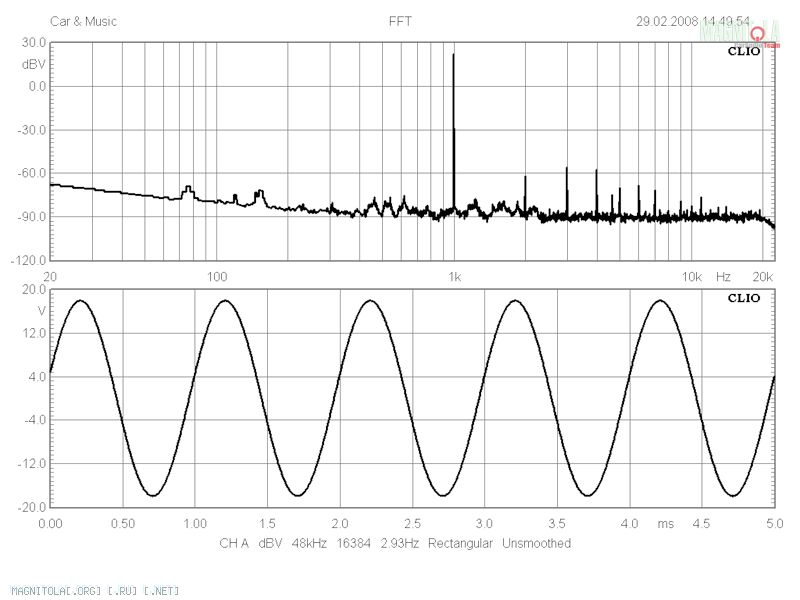

На синус смотреть не интересно, там всегда все хорошо. Вот посмотреть на меандр, да прогнать его по всему диапазону - гораздо информативнее.
Репутация: 216493 Леш, а что по поводу гармоник?
Репутация: 190836 Гармоники это тоже хорошо.Леш, а что по поводу гармоник?
Но, глядя на синус не возможно сказать что и как будет со звуком, а если посмотреть на меандр то, можно
предположить, и весьма близко к реальности, о звучании.
Репутация: 1038407 снаружи:
разъемы:
и внутри:
выходной каскад на Onsemi, мелочь - Toshiba, конденсаторы - Nichicon (биполярные в сигнальных цепях, в том числе ООС), в питании CDE mallory 6800uF
замеры непрогретого усилителя, в работе одновременно оба канала:
Output Power
Load 4.0 Ohms/1nF L+R channel, Vdc 13.2V, Input 1Vp-p/1kHz sin, Bandwidth 10Hz - 60kHz (-3dB)
98W THD+Noise, unweighted 10%
76W THD+Noise, unweighted 1%
74W THD+Noise, unweighted 0.1%
при тех же условиях на 2ома пиковая 136Вт с 10%,
кстати на 1ом тож пытается, только померить пик не просто - защита срабатывает.
