у меня более тяжелая форма(и справки есть...:() моделизм, радио, звук с автозвуком...(а то авто обидятся:))! А у меандра хоть 0,001гц- бесконечный спектр гармошек! :)Цитата:
Сообщение от andr_l
Вид для печати
у меня более тяжелая форма(и справки есть...:() моделизм, радио, звук с автозвуком...(а то авто обидятся:))! А у меандра хоть 0,001гц- бесконечный спектр гармошек! :)Цитата:
Сообщение от andr_l
+1, только авиа, но сейчас времени совсем на это нетЦитата:
Сообщение от Папа Карло
+1Цитата:
Сообщение от Папа Карло
коллега, а мы похоже соседи;)
палата номер 6...))) значит и вы поближе к 4 лагерю будете! :)Цитата:
Сообщение от andr_l

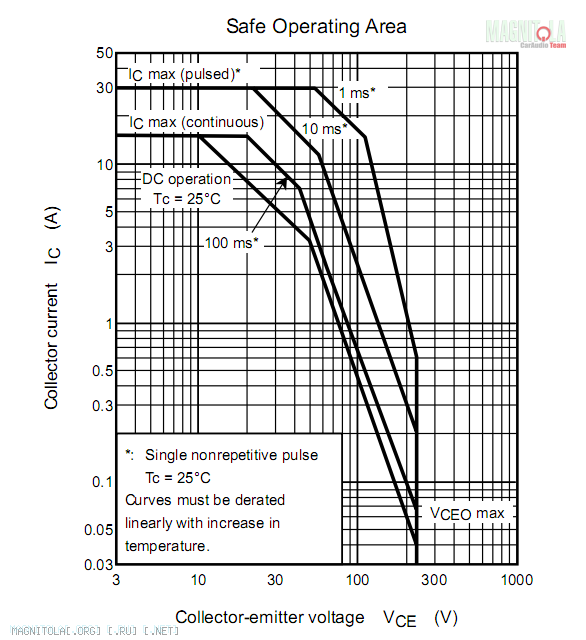

Для чего нужен график ОБР (SOA)?Цитата:
Сообщение от Папа Карло
Транзистор 2SC5200
Вложение 100884
Для обеспечения безопасной работы транзистора.
Транзистор может выдержать заданный ток при заданном напряжении, это обусловлено предельной температурой кристалла, а у биполярных, в отличии от полевых, прогрев кристалла может быть точечным, отчего и ОБР такая кривая.
На что влияет ОБР во время работы - ни на что, это график допустимых режимов работы.

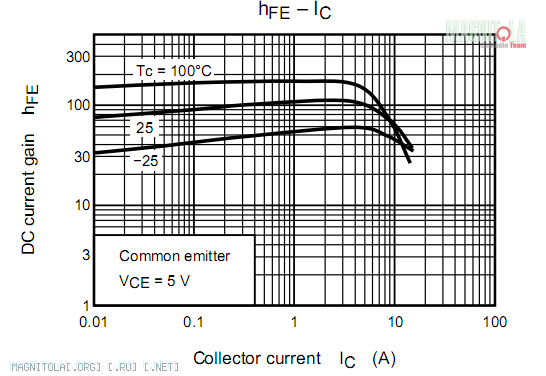

Что же происходит с основными характеристиками биполярного транзистора при нагреве?
При нагреве увеличивается коэффициент усиления по току, то есть, усилитель становится более сильно точным.
Вложение 100883
Что произойдёт с ОБР при перегреве?
Она сузится, то есть транзистор не сможет работать при тех же токах и напряжениях, которые указаны для 25 градусов.
Что нужно сделать чтобы расширить ОБР плеча усилителя?
Увеличить число транзисторов или улучшить охлаждение.

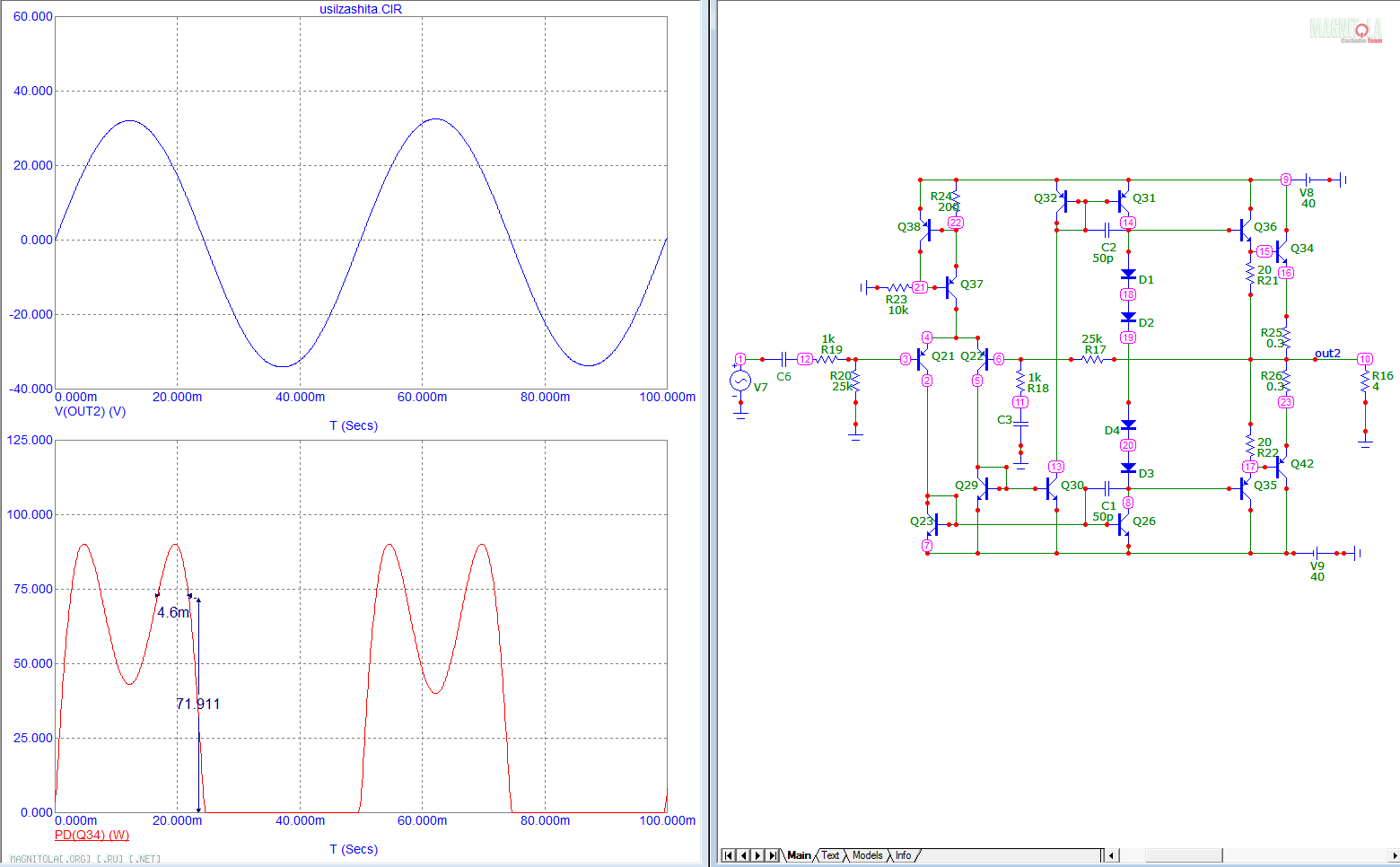

На рисунке видно как выделяется мощность на переходе, и сколько времени транзистор находится в критическом режиме.
ОБР расширяется, если время перегрузки сокращается.
Вложение 100885
Верхний график - напряжение на выходе.
Нижний - Мощность на транзисторе.
Ток коллектора от ОБР не зависит, от ОБР зависит выбор рабочих режимов, если выбор не верен, усилитель сгорит, если верен не сгорит.
Начиная от 30 и дальше, Папа Карло уже сказал, а зачем вы спрашиваете? в интернете можно посмотреть.Цитата:
Сообщение от andr_l
Забегая вперёд, для тех кто думает, что после АЦП или винилового диска или магнитофона, спектр меандра бесконечен, отвечу - нет, не бесконечен.
Теперь про НЧ диапазон.
Для тех кто думает, что в отведённом НЧ диапазоне после его фильтрации могут содержаться спектральные составляющие, не поддающие фильтрации, как на рисунке 58 поста, скажу что не могут.
Так что, давайте не будем открывать новое неизведанное, а обсудим тему первого поста, а если уж открыли что-то новое, так объясните всем, не секретничайте.
Чем мы воспринимаем музыку? Кто-то - ушами, а кто-то... измерительным микрофоном (а Вы ассоциативно чем подумали?:laugh1:) Музыка вызывает вибрации барабанной перепонки. Далее, при помощи молоточка и наковальни, вибрации передаются внутреннему уху - "улитке" (все термины - медицинские). А в улитке 20 000 "струн" (я ничего не путаю), от каждой струны идёт нерв в соответствующий раздел мозга. Каждая струна отвечает за свою частоту с довольно высокой избирательностью. При возбуждении одной или нескольких струн от каждой отдельно взятой струны по СВОЕМУ индивидуальному нерву сигналы возбуждения поступают в соответствующий отдел мозга, где суммируются. Вот такая 20 000-ная поканалка у нас в голове, два Фурье работают (мы же двуухие). И что же мы слушаем? Как это ни печально осознавать - СИНУСЫ!!! (korolkov, +20 000 х2:laugh1:).Цитата:
Сообщение от korolkov24
Да.Цитата:
Сообщение от ALEXx3
Встречается еще такой критерий как громко-негромко. :)Цитата:
Сообщение от andr_l
У мну ваще адин крытерий:"Вштыривает - невштыривает":dance3:Цитата:
Сообщение от Aleksey-Ta
привычка :) вы там в казахстане так урожай проверяете? ;)Цитата:
Сообщение от ALEXx3
