Цифра в звук. Тест с продолжением.

**Shagrath** · 02.03.2011 08:31

Не видил схему 701-го - не скажу точно, а в схеме из #67 после I/U при полном размахе тока ЦАП в 1,2ма должно быть 4,68В. Что не так уж много, учитывая то, что после нет ни единого каскада усиления (только фильтры, потенциометры электронные и повторители).

Сообщение от andr_l

ну это надо очень не любить музыку чтобы так "считать"

Для этого есть вполне объективное доказательство, стоит только взглянуть на зависимость THD от уровня сигнала на входе ЦАПы.

**MAGNITOLA** · 02.03.2011 08:31

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**andr_l** · 02.03.2011 09:03

Сообщение от Shagrath

стоит только взглянуть на зависимость THD от уровня сигнала на входе ЦАПы.

? не понял если честно

Сообщение от Shagrath

Что не так уж много, учитывая то, что после нет ни единого каскада усиления (только фильтры, потенциометры электронные и повторители)

Возьмите верхний самый каскад, представьте что 3 и 4 нога евола соединена, то сколько будет Ку выходного буфера? По мне очень кривая схема

Сообщение от Shagrath

при полном размахе тока ЦАП в 1,2ма должно быть 4,68В

±1.2mA в обе стороны

**Shagrath** · 02.03.2011 09:24

Сообщение от andr_l

? не понял если честно

Нажмите на изображение для увеличения
Название: THD.jpg
Просмотров: 217
Размер: 6.5 Кб
ID: 103601

Возьмите верхний самый каскад, представьте что 3 и 4 нога евола соединена, то сколько будет Ку выходного буфера?

Чуть меньше единицы, последний каскад ну никак не становится от этого услилителем.

±1.2mA в обе стороны

Многовато конечно, но я надеюсь там двуполярное питание ОУ, т.к. пцм1702 всеравно просит +/-5В для питания. Кстати, в даташите на нее в качестве референсной схемы дан I/U с коэф. 2,5В/мА.

**andr_l** · 02.03.2011 12:34

Сообщение от Shagrath

не, я не понял к чему вы это

Сообщение от Shagrath

Чуть меньше единицы, последний каскад ну никак не становится от этого услилителем.

А если посмотреть внимательнее?

заметив резюк до евола

Сообщение от Shagrath

Многовато конечно

О чем я и говорю - везде на самом деле или DSP или ЦФ работая уменьшают "громкость" сигнала - выкрутите ручку громкости на макс - что на выходе 9В (даже если вы не увидите Ку больше 10 на выходе

) мы разве увидим на диске с уровнем записи в 0 Дб

Сообщение от Shagrath

т.к. пцм1702 всеравно просит +/-5В для питания.

там токовый выход - нужный ток можно ведь и при 3,3В получить

**Shagrath** · 02.03.2011 14:08

Если говорим о схеме из #67 то там при любых раскладах последний каскад - повторитель. А картинка к тому, что цифровая регуляция уровня гробит звук, т.к. при маленьких амплитудах ЦАП менее линеен. И насчет 9В - пусть это будет на их совести как и транзисторы на приглушении.

**andr_l** · 02.03.2011 14:42

Сообщение от Shagrath

Если говорим о схеме из #67 то там при любых раскладах последний каскад - повторитель.

ага и отношение резюков 10к/(1к+Х) при х=0 тоже равно 1. Всегда и строго

Смакетируейте

потом потеоритезируем почему получается не так как в вашей теории

Сообщение от Shagrath

А картинка к тому, что цифровая регуляция уровня гробит звук, т.к. при маленьких амплитудах ЦАП менее линеен

ну если так подходить, то тихие сигналы вообще слушать нельзя

потому что при малых амплитудах бла бла бла. НО! на реальном сигнале и так на малых уровнях черте че творицца. И я Вам больше скажу - при малых уровнях и евол начинает превращать сигнал в монофонический

Сообщение от Shagrath

И насчет 9В - пусть это будет на их совести

это у ВСЕХ производителей так - буть то ДСП на входе или ЦФ

А как известно у производителей совести нету - есть бизнес план

**Aleksey** · 02.03.2011 15:36

Сообщение от andr_l

ага и отношение резюков 10к/(1к+Х) при х=0 тоже равно 1. Всегда и строго Смакетируейте потом потеоритезируем почему получается не так как в вашей теории

Включение неинвертирующее. Резистор в ОС просто для большей устойчивости.

**Shagrath** · 02.03.2011 15:37

Сообщение от andr_l

ага и отношение резюков 10к/(1к+Х) при х=0 тоже равно 1. Всегда и строго Смакетируейте потом потеоритезируем почему получается не так как в вашей теории

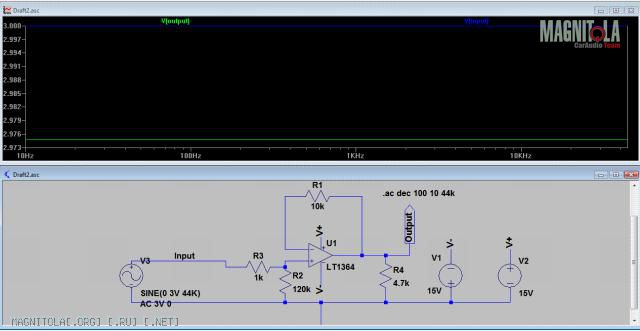

Смакетировал, в LTSpice, ну и где там усиление ? Может схема в #67 не правильная

, но по той схеме именно так.

Нажмите на изображение для увеличения
Название: simul.jpg
Просмотров: 31
Размер: 23.5 Кб
ID: 103657

Сообщение от andr_l

ну если так подходить, то тихие сигналы вообще слушать нельзя

Можно, вот только зачем их делать искуственно тише ? Не зря там стоит эта приблуда в виде "евола". Проще сделать одно умножение в ДСП, чем цеплять дорогую и не нужную детальку, но они её поставили...
