Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
ХЗ почему но вспомнил про не законченную тему......
Ну что? Продолжать писанину :) ? Не охваченным доработкой осталось ещё не мало :), не тронуты ещё каскады УМ(усилители мощности), каскады предварительного усиления и обработки сигнала, вопросы вторичных стабилизаторов +/- 15в.
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
да, продолжать очень интересно
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Присоединяюсь! Очень интересная тема, да и изложение на высоте...
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Писать это труд, а просто изложить это вдвойне. Вполне достойные статьи.Можно и продолжить.
Для любителей много почитать дам ссылку. http://geokrilov.com/. Думаю много вопросов отпадут сами.
С уважением Михаил.
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Раскажу о собственном опыте. Заменял ключи в ПН, на http://www.irf.com/product-info/data...ta/irf2804.pdf. Штатные были FQP50N06, у irf2804 сопротивление канала в 11 раз меньше! Входная ёмкость больше в 6 раз, но штатный драйвер его нормально раскачивает, смотрел осципом фронты в норме и вторичный признак- нагрев в моём случае исчез, максимальное напряжение 40 вольт- это конечно в притык, учитывая, что в пушпул преобразователе на транзисторах двойное значение напряжения. ПН уже 2 дня работает у меня в авто- полёт нормальный.
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
ostashv-evgeniyy, я почти ничего не понял. А вот Федор ака FFZ когда писал, то все было понятнее :blush2:
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
Pit
ostashv-evgeniyy, я почти ничего не понял. А вот Федор ака FFZ когда писал, то все было понятнее :blush2:
Все грамотно расписано, парень не зря по клаве отстучал сообщение.
ostashv-evgeniyy, сравнивал ли ток ХХ до и после замены ключей? Под нагрузкой на стоках не ползет Миллер?
ЗЫ- нагружать БП очень удобно лампочками на 36В.
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
M.Knopfler Все грамотно расписано, парень не зря по клаве отстучал сообщение.
ostashv-evgeniyy, сравнивал ли ток ХХ до и после замены ключей? Под нагрузкой на стоках не ползет Миллер?
ЗЫ- нагружать БП очень удобно лампочками на 36В.
+1, верно, написал коротко и по существу.
Денис, Миллер ползающий на стоках :) это о чём? Расшифруй пожалуйста :).
---------- Сообщение добавлено 07.09.2011 в 22:49 ----------
Цитата:
Сообщение от
Pit ostashv-evgeniyy, я почти ничего не понял. А вот Федор ака FFZ когда писал, то все было понятнее :blush2:
да та же самая суть о чём и я писал :), Петь просто перечти и всё будет однозначно понятно.
Вложений: 2
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Вложение 131836Вложение 131837 Цитата:
Сообщение от
FFZ Денис, Миллер ползающий на стоках :) это о чём? Расшифруй пожалуйста :).

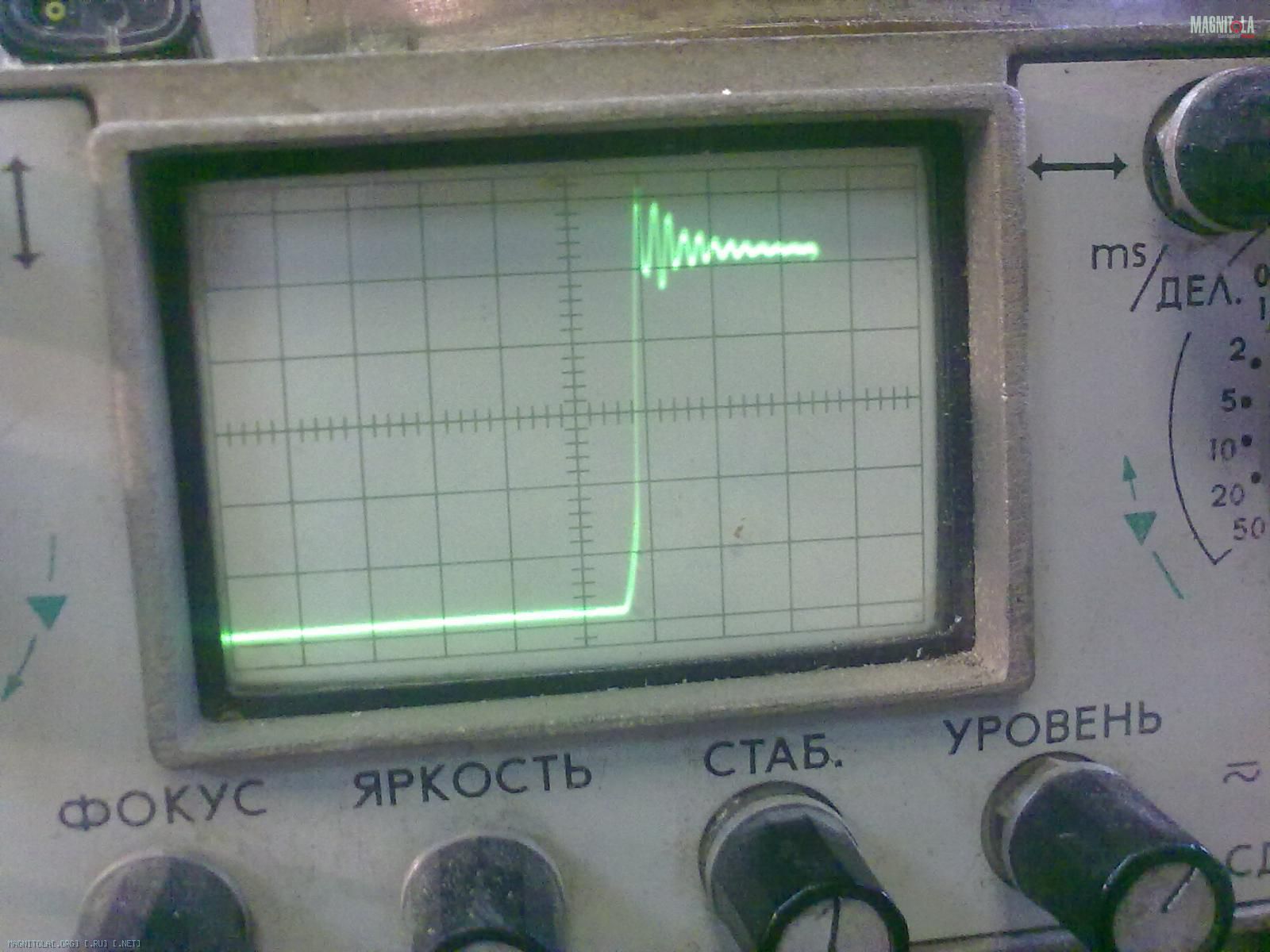

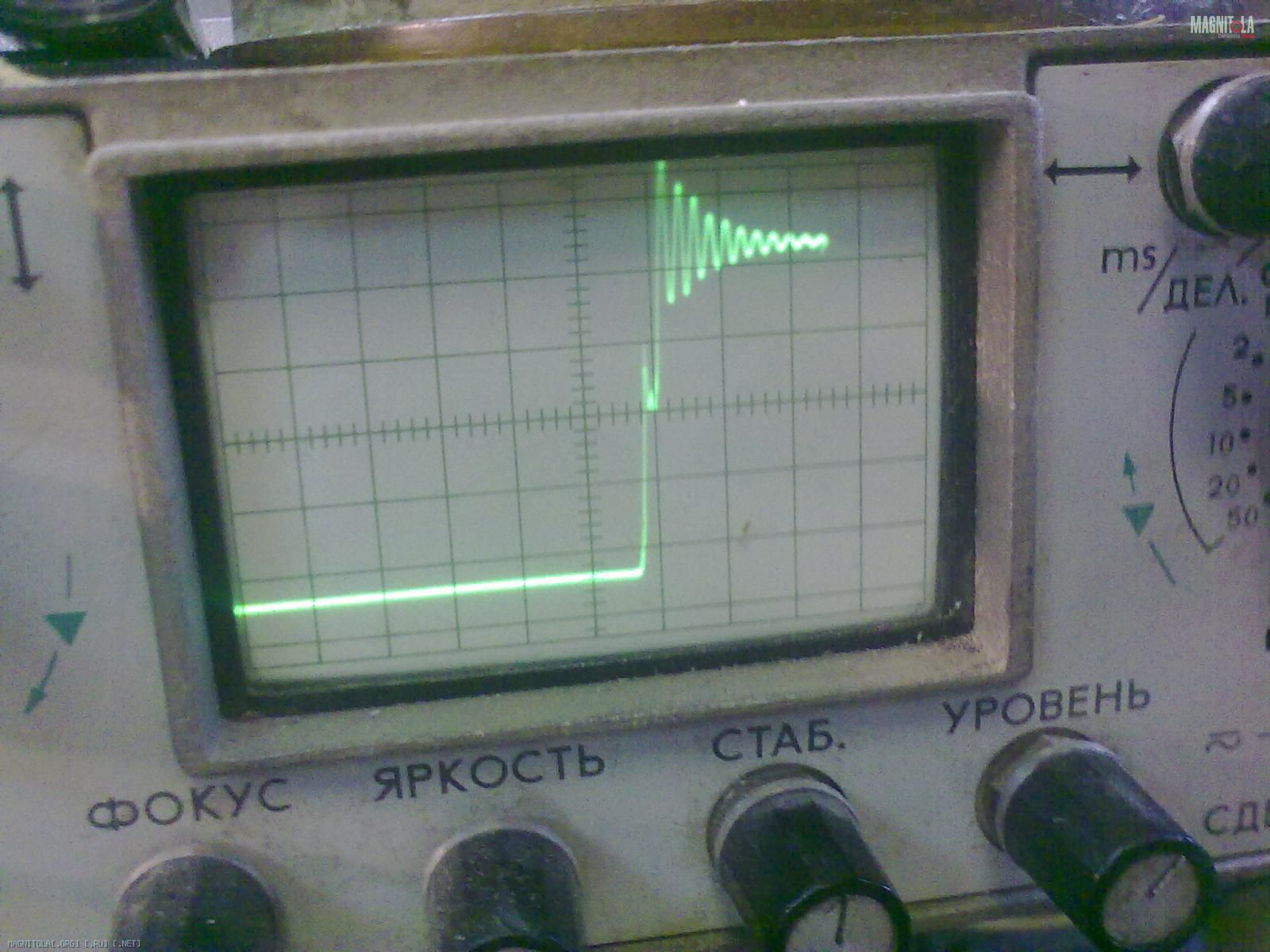

Две осцилограмы- с нагрузкой и без. К сожалению, какчество не очень, но, в принципе понятно должно быть, что смотреть и где.
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
M.Knopfler Вложение 131836Вложение 131837
Две осцилограмы- с нагрузкой и без. К сожалению, какчество не очень, но, в принципе понятно должно быть, что смотреть и где.
Абсолютно нормальное качество, всё очень хорошо видно и теперь понятно о чём был спичь :). Не знал что именуется это Миллером да ещё и прыгающим :). Спасибо!
