Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

Хочу и я вставить свои 5 копеек.
Раннее планировал сделать твик какого нибудь убитого усилителя, но идея отпала из за появления алпайна mrv-f407. Потом просто прослушивал разные усилители... и так получилось, что последним был урал акм 4.70 (очень сильно разочаровался). И тут сижу на карантине и вспоминаю данную тему - есть донор (soundstream lw4.480) с мертвым блоком фильтров (поломанным механически), есть запы с доноров и многооборотные резисторы (1ком).
На макетке собрал предусилитель с инверсией пары каналов (для возможности мостового включения и разгрузки БП) на 3х 4558 (sip8), выдернул их из DLSа. Номинал многооборотных резисторов пришлось увеличить нарастив последовательно обычный резистор. Настроил 0 на выходе и токи покоя (10ма для сч/нч и 20 для вч). При настройке тока покоя столкнулся с одним нюансом - с закрытой крышкой усилителя ток растет процентов на 40-50! Заметил это когда выставлял токи ждал успокоения, т.к. БП с амперметром - было заметно повышение потребления, будьте внимательны! БП не трогал, трансформатор приличного размера с завода, емкости на входе хватает (питание и так хорошее), на вторичке не вижу смысла увеличивать т.к. усилитель под двушку поканальную и от 80гц.
По звуку могу сказать, что звучит гораздо лучше вышеупомянутого урала, не смотря на NE5532 у него в предусилителе. Уши уже не устают от продолжительного прослушивания и появилась легкость.
Такой не значительный твик, а результат радует. С ОУ не игрался, в авто стояла задача громко слушать музыку, что бы уши не уставали, я этого добился!

Добрый день. Ребята, хотел починить и заодно по минимуму твикнуть аналогичный усилитель HELIX db4. Частенько пропадает один и тот-же канал. Пробежался тестером по цепи этого канала и обнаружил вот такую непонятку:
При испраности эмитерных резисторов выходных транзисторов их общее сопротивление ровно 1кОм, а перевернул щупы тестера их общее сопротивление стартует с 1МОм и продолжает расти.
В радио технике не силен, но в ремонт усилок отправлял, мастер проблему не выявил. Помогите пожалуйста.

Вот схема, сейчас постараюсь выложит в лучшем качестве.

Вот полная схема в PDF.
Вы уж извините, что мусор в этой теме.

Диод, не?

Изучая форум , задавая глупые вопросы ,получая умные ответы от более опытных людей , сложилось какое-то понимание устройства усилителей и их доработки . И вот попалось объявление о продаже неисправного усилителя , и я недолго думая забрал за 600 р. этот, не побоюсь этого слова, легендарный аппарат )) Искал я именно неисправный за недорого . Часто его ребята ставят мостом на саб отчего он и дохнет, т.к. совершенно для саба не предназначен, тем более в стоке .
Быстренько нашёл неисправность, два разных выходника выгорели . Выпаял их и всё заработало кроме одного канала, в котором пока нет выходников . Тут же послушал, о звуке сразу скажу : в стоке звучит он совсем не хорошо, если кому его звук нравится, остаётся за вас только порадоваться, потому что вы не больны автозвуком и вам хватает и этого .
Купил я его с одной целью — посмотреть что можно с ним сделать, чтобы он звучал лучше в широкую полосу с МИНИМАЛЬНЫМИ вложениями и для повышения собственного опыта в доработке усилителей . Все изменения проверялись на слух, без измерения искажений, так что все мои выводы субъективны, верить моим ушам никого не призываю, хотите верьте, хотите проверьте . Решил начать с простого : выпаял басс буст в 1-м и 2-м канале, на слух, в сравнении с другими каналами ничего не изменилось . Далее в первом канале вместо входного разделительного с101 — перемычка, второй разделительный с141 заменил на керамику 10мкф, в обратную связь с143 MUSE BP 100мкф+шунт 0.1мкф нп0 и снова заметной разницы не услышал . Пробовал менять коэффициенты усиления предварительной части и усилителя мощности, выпаивал с 149, тоже заметно слышимого эффекта не было . Токи покоя во всех каналах по 0 мА, усилитель в чистом B классе . Намеренно не повышал, чтобы слушать изменения не ставя плату в корпус . С повышенными токами так не получилось бы, выходные транзисторы быстро бы нагрелись . Да и известные усилители DLS в том числе топовой А серии работают в B классе и ничего, людям нравится .

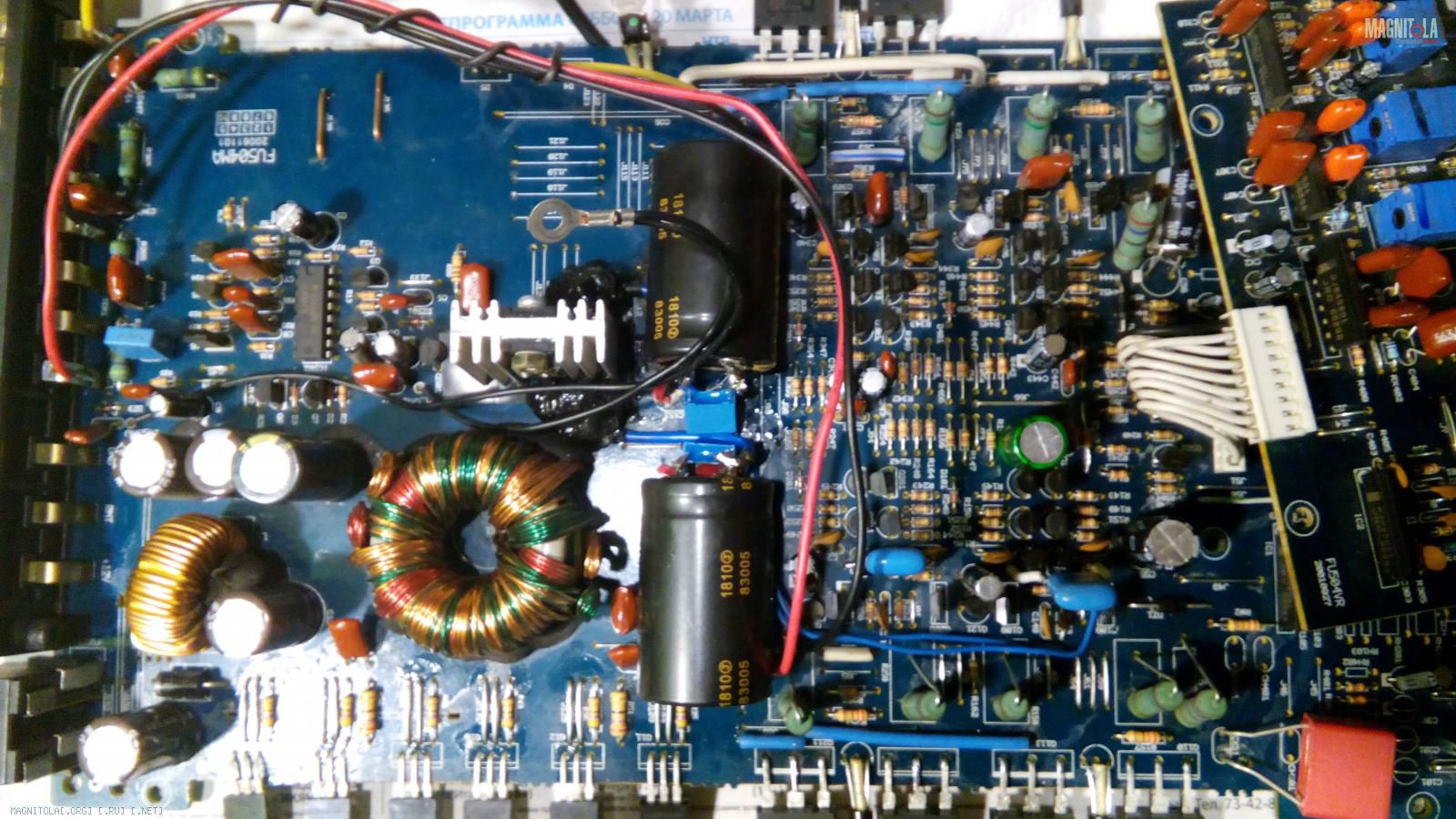

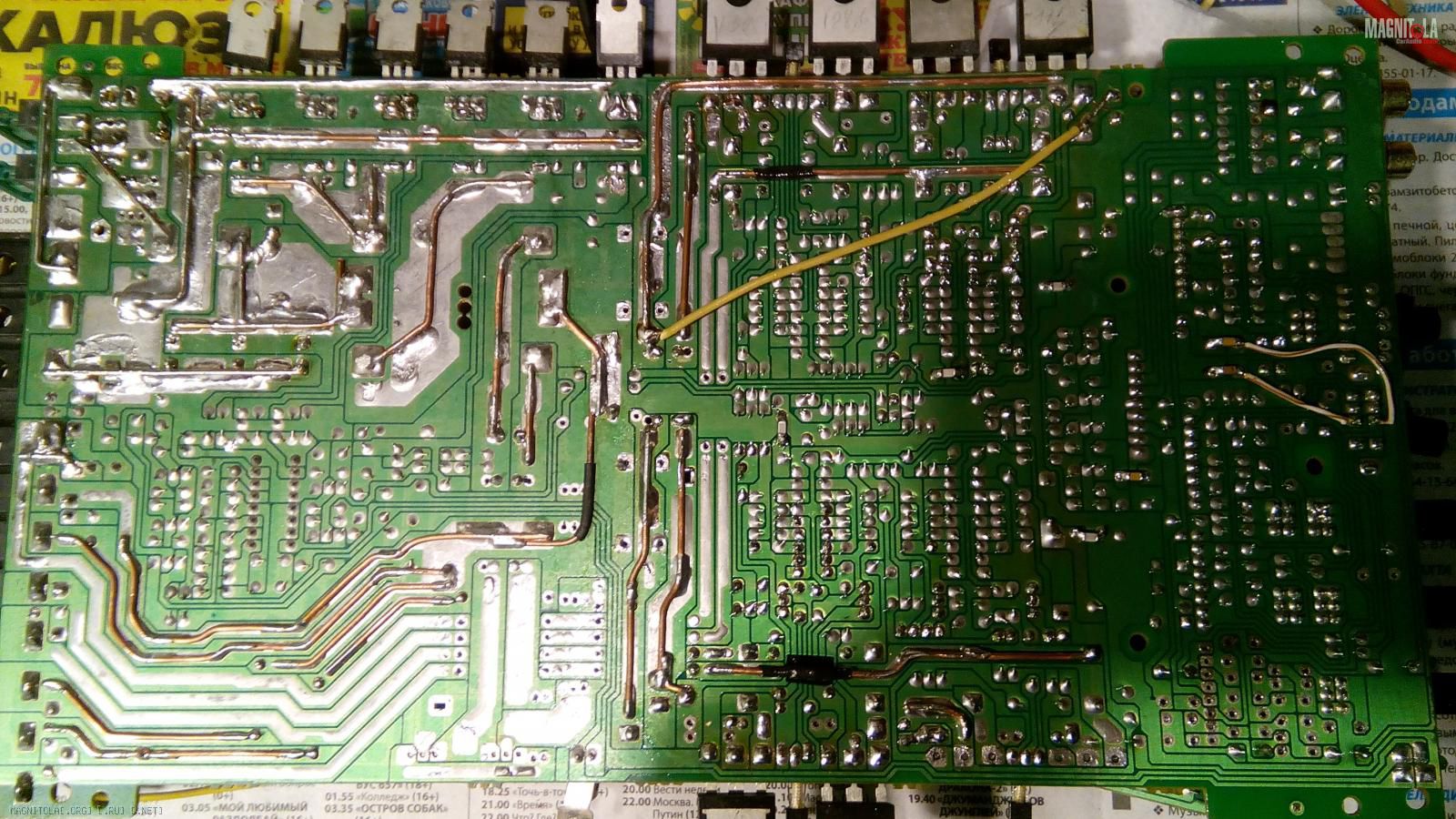

Поизучал реализацию схемы на плате, т.е. как разведены земля, сигнальные и цепи питания . Все перемычки в том числе силовые в этом усилителе магнитятся, значит не медные, это плохо . Для того чтобы снизить сопротивление и повысить отдачу на басах усилил : землю, все силовые и выходные дорожки медной продублировал моножилой, плата от этого изгибается, так что припаивать лучше точками . Можно и припоем усилить дорожки, но мне его как-то жалко, а медного провода у меня много . На выход на динамики пустил медные провода ( в стоке там несколько раз на пути к выходу на динамики звук проходит через тонкие железные перемычки) . Перемычки некоторые выпаял, некоторые заменил . Кто-то из более опытных мастеров сказал : "Длинные силовые цепи как первички так и вторички являются источником радиоизлучения " . Поэтому для сокращения длины и уменьшения сопротивления дорожек диодный мост перенёс поближе к трансформатору, посадил на свой радиатор, закрепил черным герметиком .
Заменил ёмкости вторички 4 шт по 2200 мкф 35в на 2 шт. по 8200 мкф 35в (попозже ещё увеличу) плюс шунт пленкка Epcos MKT 0.1 мкф . Но не просто повесил банки, немного изменил разводку вторичного питания как рекомендует Алексей из Ростова . Теперь после диодного моста сначала питание приходит на конденсаторы, потом в уходит усилитель мощности .
Впаял конденсаторы к73-17 0.1 мкф параллельно коллектору и эмиттеру транзисторов тока покоя Q107,207 в первом и втором канале, т.к. в стоке их не было, хотя в 3-м и 4-м канале они есть .
Выпаял и подобрал выходники по коэффициенту усиления на токе 1А .
Выпаяв басс буст сократил путь и пустил сигнальный провод с переключателя кроссовера сразу на разделительный конденсатор, чтобы сигнал не мотался по плате, собирая наводки, т.к. микросхема басс буста находилась в самом низу .
В первом канале силовые цепи +-27вольт диффкаскада, усилителя напряжения и драйверов отрезал от линии питания выходных транзисторов и запитал от вторичных ёмкостей напрямую .
Немного погрел и послушал на Flac композициях . Теперь какие изменения услышал : Сразу заметно — звук отлепился от колонок и зашёл за них, появилась какая то глубина . Первый канал ( напомню : без басс буста, с заменёнными разделительными конденсаторами и ОС ) теперь играет яснее, более открыто по вч и сч, стало приятно слушать, особенно слышна разница на Linkin park — Points of authority, второй канал ( также не имеющий басс буста, но в остальном стоковый) поглуше, третий канал (полностью стоковый)ещё глуше . по басу разница между каналами не так заметна, но бас в целом стал приятнее .
Теперь более заметен эффект от замены разделительных и конденсаторов обратной связи . Для начала неплохо . Потенциал у усилителя есть, но он требует времени и терпения . Работы ещё много . Ручонки чешутся , так что продолжу его ковырять .
Вложение 1341483Вложение 1341485

Продолжение рассказа , но ещё далеко не финал . Кратко опишу , чтобы не отнимать много времени у читателей .

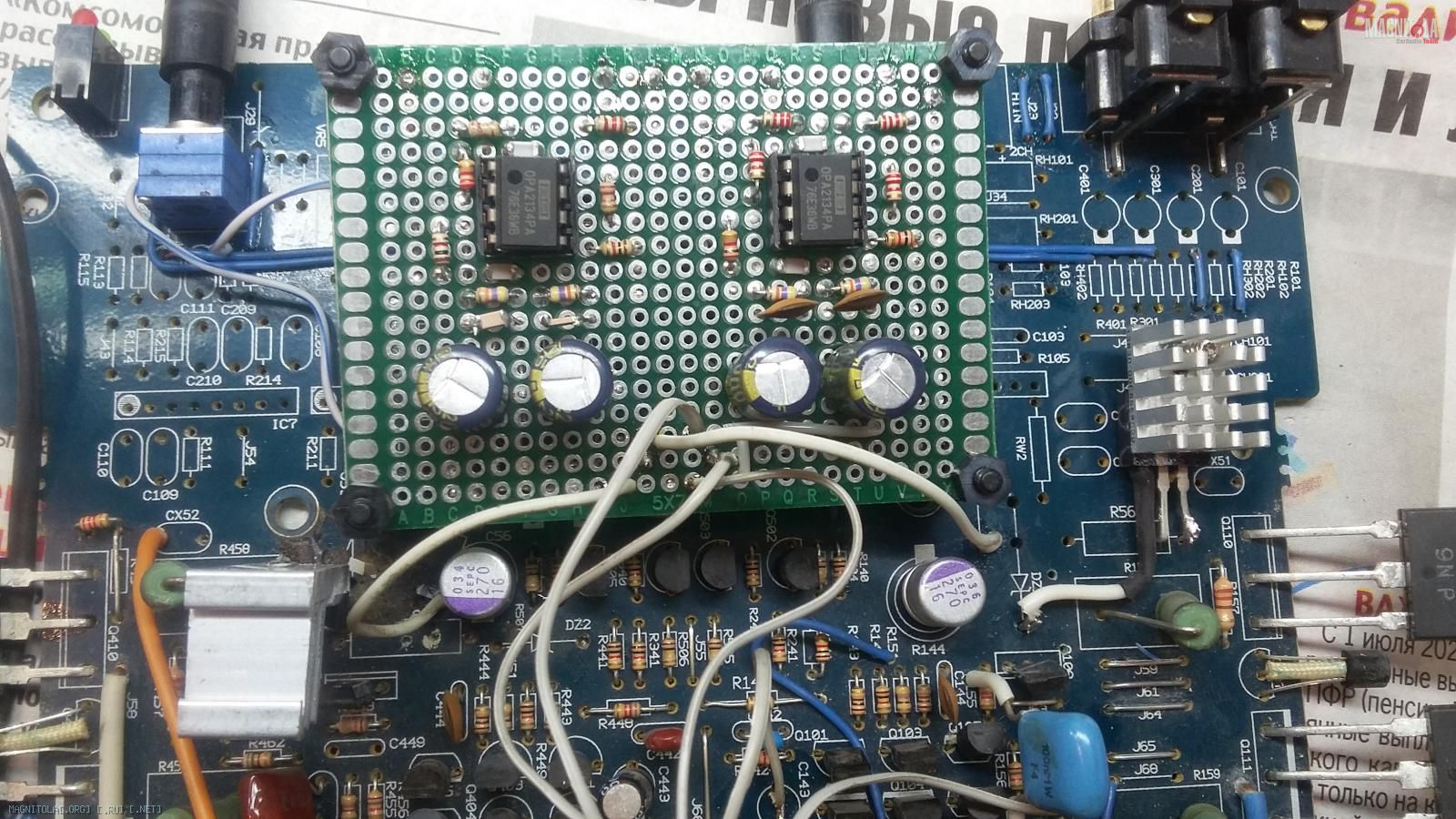

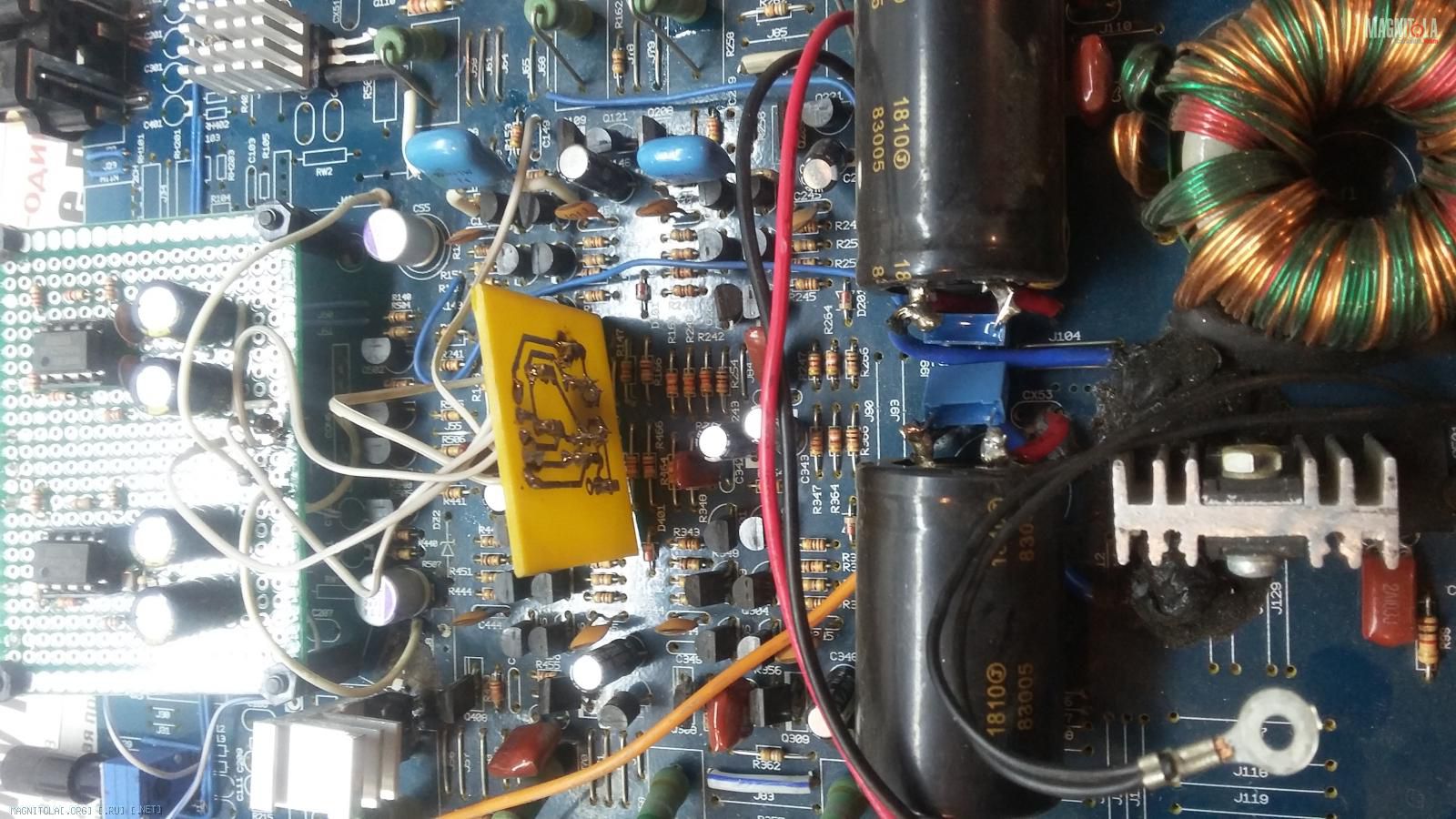

Выпаял я весь предварительный усилитель , полностью убрав все детали , и впаял свой , собранный на макетке на все четыре канала одинаково . Возле каждой ОУ (opa2134 c Ali) стоят по питанию нп0 0.1 мкФ плюс панасоник FC 220 мкф на каждую полярность . Усилитель теперь не мостится . КУ сделал 2 в предварительной части и 33 в УМ . Стабилитроны заменил на стабилизатор 7815/7915 на выходе полимеры 220 Sepc , взятые со старой материнки , снизу зашунтированы керамикой 10 мкф . Вместо конденсатора обратной связи перемычка и установлен интегратор на ОУ opa 2134 c ali . Выпаял С149, 249,349,449 . Ток покоя по-прежнему не трогал , т.к. в корпус собирать ещё не планирую . Кое-чего предстоит ещё опробовать . Может что-то упустил , но это мелочи .
Теперь по звуку : собственно из-за него и решил сделать эту запись , т.к. звук поднялся ещё на ступень , причем это слышно стало сразу и в большей степени после установки интегратора . Звучит теперь прозрачнее и живее . Усилитель во время переделок всегда сравнивался с другим аппаратом , который играл до последнего момента лучше , теперь же они сравнялись по звуку .
Далее хочу установить ГСТ в диффкаскад . Есть транзисторы bc547с|557c , опытные мастера , подскажите пожалуйста их обвязку ?сам я не знаю как её считатьВложение 1349137Вложение 1349139

Продолжение рассказа , но ещё далеко не финал . Кратко опишу , чтобы не отнимать много времени у читателей .
Выпаял я весь предварительный усилитель , полностью убрав все детали , и впаял свой , собранный на макетке на все четыре канала одинаково . Возле каждой ОУ (opa2134 c Ali) стоят по питанию нп0 0.1 мкФ плюс панасоник FC 220 мкф на каждую полярность . Усилитель теперь не мостится . КУ сделал 2 в предварительной части и 33 в УМ . Стабилитроны заменил на стабилизатор 7815/7915 на выходе полимеры 220 Sepc , взятые со старой материнки , снизу зашунтированы керамикой 10 мкф . Вместо конденсатора обратной связи перемычка и установлен интегратор на ОУ opa 2134 c ali . Ток покоя по-прежнему не трогал , т.к. в корпус собирать ещё не планирую . Кое-чего предстоит ещё опробовать . Может что-то упустил , но это мелочи .
Теперь по звуку собственно из-за него и решил сделать эту запись , т.к. звук поднялся ещё на ступень , причем это слышно стало сразу и в большей степени после установки интегратора . Звучит теперь прозрачнее и живее . Усилитель во время переделок всегда сравнивался с другим аппаратом , который играл до последнего момента лучше , теперь же они сравнялись по звуку .
Далее хочу установить ГСТ в диффкаскад . Есть транзисторы bc547|547c , опытные мастера , подскажите пожалуйста их обвязку ?сам я не знаю как её считатьВложение 1349137Вложение 1349139
