Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

ну это понятно . но все равно спасибо, бывает и такую мелочь можно забыть.

усилок-то малохольный, там видимо под 6шт совсем слабых ключей разведено
6шт 3205 для чего? на 1 ом в мост - выходники не выдержат...

да нет , в мост да еще на 1 ом грузить его не собираюсь, просто хочу сделать более менее играющий аппарат. мне не нужно что бы меня из авто выдавливало, просто чтоб хорошо играло. вот и думаю как довести его до ума .

В принципе, 3х пар хватит за глаза, главное, чтобы мощность транса соответствовала мощности и кпд всех 4х каналов, ну и запас около 20%. Укажите типоразмеры и материал доступных Вам колец, а мы с коллегами прикинем моточные данные. Если есть возможность, измерьте частоту преобразования в БП.

SAB 2, частоту преобразователя померить нечем, можно ли её вычислить по номиналам частотозадающих деталей ?
ферит есть такой м2000нм1 склеены три кольца 38х24х7 , соответственно получается 38х24х21 . щас сижу разбираюсь в програмке для расчета. только доперло как добавить свое кольцо ))))

---------- Сообщение добавлено 21.02.2015 в 16:16 ----------

вобщем как ни крути получается первичка4+4 вторичка 10+10 при питании +\- 28

Цитата:

---

Сообщение от Андрей68

просто хочу сделать более менее играющий аппарат. мне не нужно что бы меня из авто выдавливало, просто чтоб хорошо играло. вот и думаю как довести его до ума .

---

разгоняй питание до +/-35В, вструмляй потенцияметр - выставить ток покоя, переводи драйверы ВК в класс А... это как минимум

Цитата:

---

Сообщение от Андрей68

SAB 2, частоту преобразователя померить нечем, можно ли её вычислить по номиналам частотозадающих деталей ?

---

пиши чего в 5ой и 6ой ноге у 494ой стоИт, посчитаем, а лучше сам, даташит на 494ую не секретная информация :)

Цитата:

---

Сообщение от Андрей68

...ферит есть такой м2000нм1 склеены три кольца 38х24х7 , соответственно получается 38х24х21...
вобщем как ни крути получается первичка4+4 вторичка 10+10 при питании +\- 28

---

плохо получается, выйдешь кГц на 50, а то и больше, при этом собираешься ставить тяжёлые мосфиты... ещё надо глянуть, как осуществляется управление ими

Здравствуйте.
Подскажите по подробнее как выставляются ток покоя.

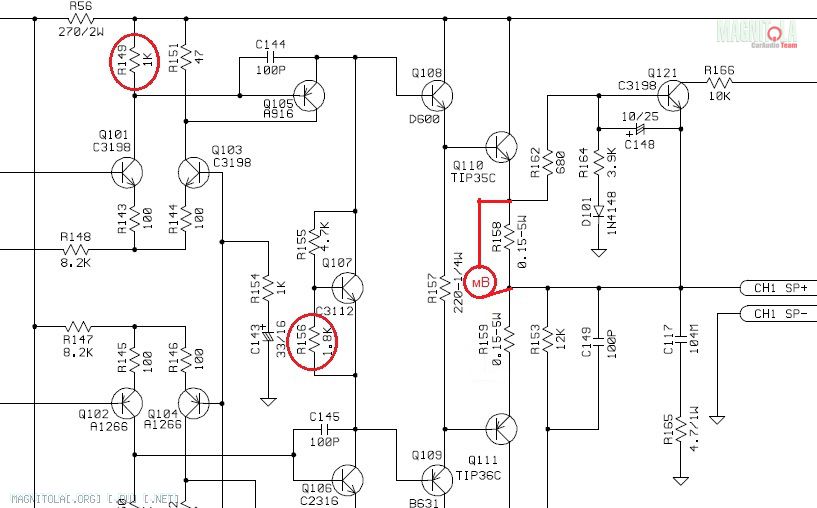

Почитав эту тему понял что вроде как на рисунке 1.
Вложение 716648

Появились вопросы
Выходных резисторов 2шт, а подстроечный 1шт
Потом почитав другие ресурсы вообще запутался, вернее меня смутили вот такие рисунки
Вложение 716650

Применимо к обсуждаемому усилителю выходит нужно мерить как на рисунке 2
Вложение 716652

Потом опять читаю Твик Ural AK 4.90 и понимаю что там по первому рисунку выставляется.
Пост №16 там даже сказано

Цитата:

---

Сообщение от FFZ

где помечены ножки выходных транзисторов к которым подключаем один щуп мультиметра, второй подключаем к клемме вых. разъёма соответствующего канала.

---

Подскажите как правильно его выставить ?

выставлять по второму рисунку, так точнее получится, т.к. сопротивление резисторов 0,3 Ома уже, и напруга для 100мА будет 30мВ. Это для примера.

на пятой ноге с8 472 , на шестой r26 3к . вобщем один водин с обсуждаемым мистери, частота 78 получается.

Цитата:

---

Сообщение от SAB 2

выставлять по второму рисунку, так точнее получится, т.к. сопротивление резисторов 0,3 Ома уже, и напруга для 100мА будет 30мВ. Это для примера.

---

Спасибо !
(+) миливольтметра к tip35c подключать ?
