Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

а как на самом деле можно протестировать подобные ОУ, кроме как повышенной прожорливости по питанию? прослушка после впайки не в счет)))

Metall4,
сделайте запрос производителям, прикрепив эти фото. Вдруг действительно - оригинал, а мы тут жути нагоняем. ) Заодно и нам расскажете о результатах.
"Ходовые качества" в дом. условиях сложно достоверно проверить, есть копеечные ОУ, которые разгоняются не хуже этих по полосе пропускания. Но звук будет другой.

не знаю как сделать запрос!
просто написал на форум Texas Instr
https://e2e.ti.com/support/amplifier.../1000/t/534233

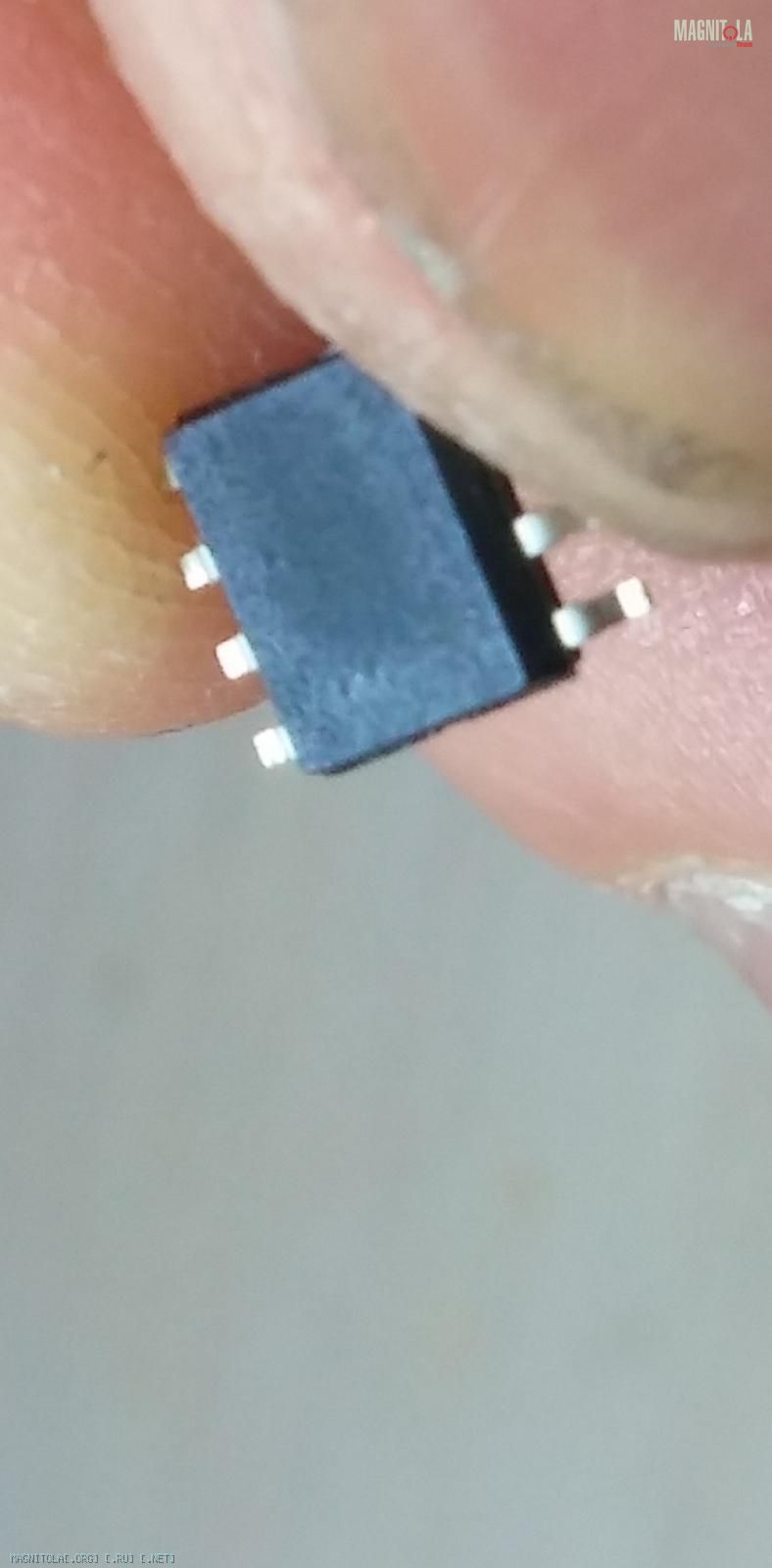

посмотрел на opa2604(покупал по 219 руб) под определеным углом и увидел следы обработки на месте маркировки
Вложение 1043084 показал это менеджеру chipster.ru сказали что денги вернут,а на счет ад8022 (86 руб у них)
"На счет AD 8022, они стоять уже в нескольких наших устройствах и за них ручаюсь. Поставщик там другой."

Цитата:

---

Сообщение от ostashv-evgeniyy

MacAudio MPX 4500. Штатные выходники- 2SC5198/2SA1941, были заменены на выпаяные из еоса 2SA1303/2SC3284, судя по дш не самые плохие. .........Ток покоя выставлен по 60...70мА. В итоге за один вечер получился весьма не плохой усилитель, из того что было под рукой. Сразу заметил углубившеюся сцену, улучшение детализации..........

---

Можно для начинающего объяснить смысл замены транзисторов? Чем новые лучше? И что дает выставление тока покоя (вижу это во многих темах по твику усилителей).

Производитель экономит на комплектующих и ставит дешевле, менее мощные транзисторы. Чтобы они не сгорели производитель занимает ток покоя фактически переводя усилитель из класса AB в класс B.

Соответственно изменения указанные выше исправляют махинацию производителя. Что такое ток покоя и какие классы усилителей бывают спрашивайте Яндекс и Гугл. На википедии также есть статья с картинками.

Цитата:

---

Сообщение от Newelemt

Производитель экономит на комплектующих и ставит дешевле, менее мощные транзисторы...

---

по мощности нормально ставят, в расчете на потенциал БП. С частотной полосой пропускания у дешевых беда.

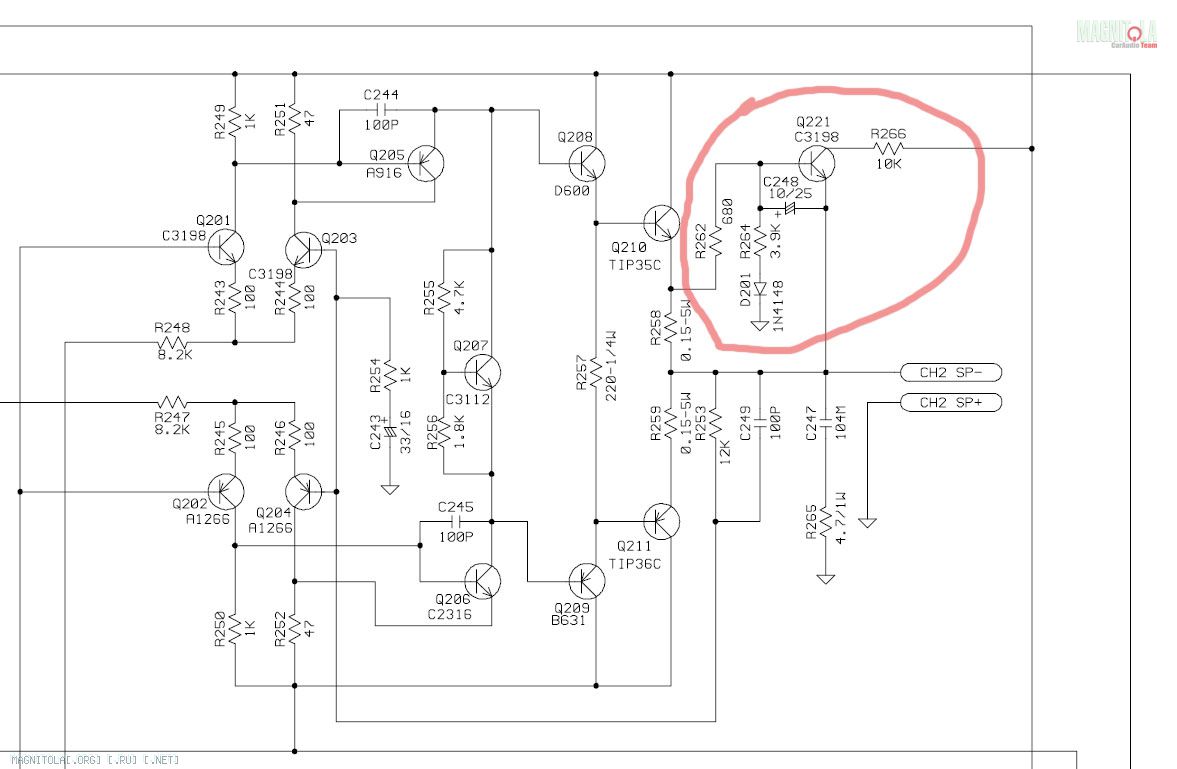

Может кто-нибудь объяснить для чего нужен каскад, обведенный красным?

Вложение 1078166

для светодиодика protect )))

Вопрос к автору этой темы. В самом начале речь идет о перемотке ПН-а. Вопрос: Как залудить 38 проводков по 0,6 мм в одном жгуте, с учетом того что 4 жгута первички ПУШ-ПУЛА. Два дня уже аспирином дышу и всего один жгут сделал. Может есть какой способ полегше?

Цитата:

---

Сообщение от Shilkin

Вопрос к автору этой темы. В самом начале речь идет о перемотке ПН-а. Вопрос: Как залудить 38 проводков по 0,6 мм в одном жгуте, с учетом того что 4 жгута первички ПУШ-ПУЛА. Два дня уже аспирином дышу и всего один жгут сделал. Может есть какой способ полегше?

---

зачищать механически (конц.нож, скальпель) провода, свивать в пучок, лудить с применением жидкого флюса ЛТИ-120, ну или жидкой канифолью. другого способа при применении обычного обмоточного провода я не знаю......
