Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
Green_X5
Вы же сказали что знакомы с гражданином Баттевортом? )
Вот схема Мистери из названия темы, он же Блау 470 - 475
Вложение 1119836
Здесь Lowpass Butterworth Sallen Key 50 Гц – 250 Гц / 12 дБ на октаву
С106 и С107 уменьшаем ёмкости в 6 раз и получаем примерно 300 Гц – 1500 Гц / 12 дБ на октаву
Highpass по аналогии.
Для поднятия качества конденсаторы поменять на FKP2, резисторы на Dale. Впрочем этих улучшений на этом усилителе можете не услышать. )
Спасибо. А можно как то нижнюю границу опустить до 50-100 гц?
Вложений: 1
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от

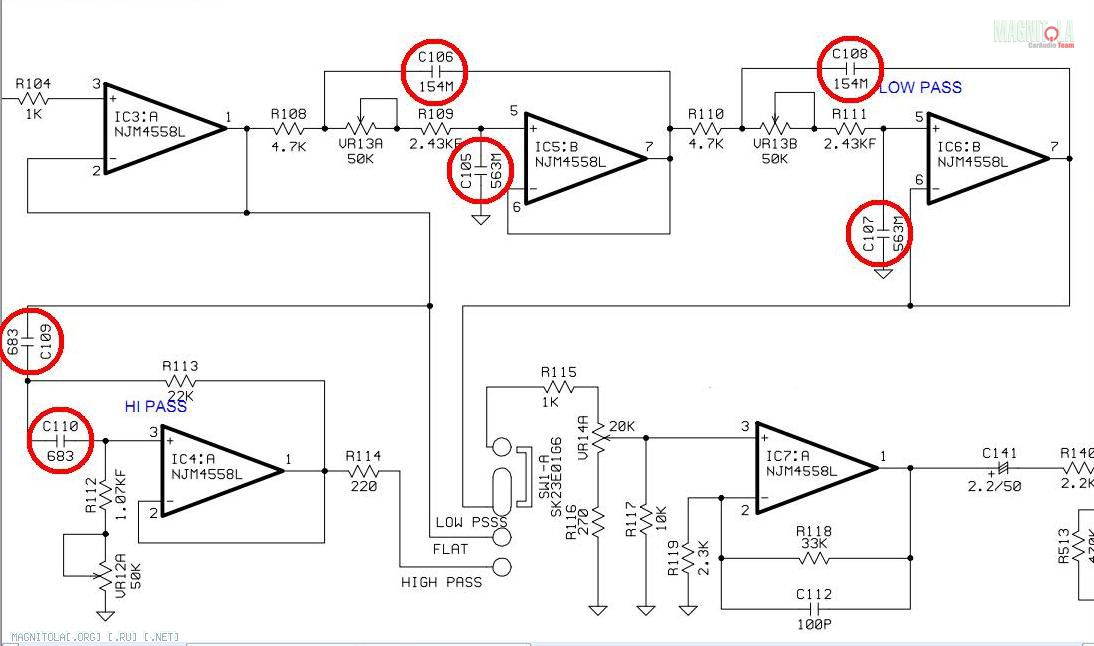

Владислав Лапшин схемы фильтров у большинства усилителей одинаковы, пока не подобрал кандидата на твик, но можно разобрать на примере того же мистери мр4.75
Вложение 1119844
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
Владислав Лапшин Спасибо. А можно как то нижнюю границу опустить до 50-100 гц?
Весь фильтр пересчитывать, возможно с заменой переменника. Оно Вам нужно? Зачем Вам такой широкий диапазон регулировки?
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
Green_X5 Весь фильтр пересчитывать, возможно с заменой переменника. Оно Вам нужно? Зачем Вам такой широкий диапазон регулировки?
хочу на одном 4х канальнике разрулить 2х полоску с мидом и шириком, частота разделения будет в районе 500-600 гц
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
Владислав Лапшин хочу на одном 4х канальнике разрулить 2х полоску с мидом и шириком, частота разделения будет в районе 500-600 гц
Ну и замечательно, двигайте диапазон на 200-1000Гц уменьшением ёмкостей в 4 раза.
Увеличивая диапазон Вы убьете и так небольшую плавность/точность регулировки. А здесь даже линейность на лоупасс шикарная - переменник без шунтов на плечах.
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
Green_X5 Ну и замечательно, двигайте диапазон на 200-1000Гц уменьшением ёмкостей в 4 раза.
вот наверно так и сделаю, спасибо
Вложений: 1
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

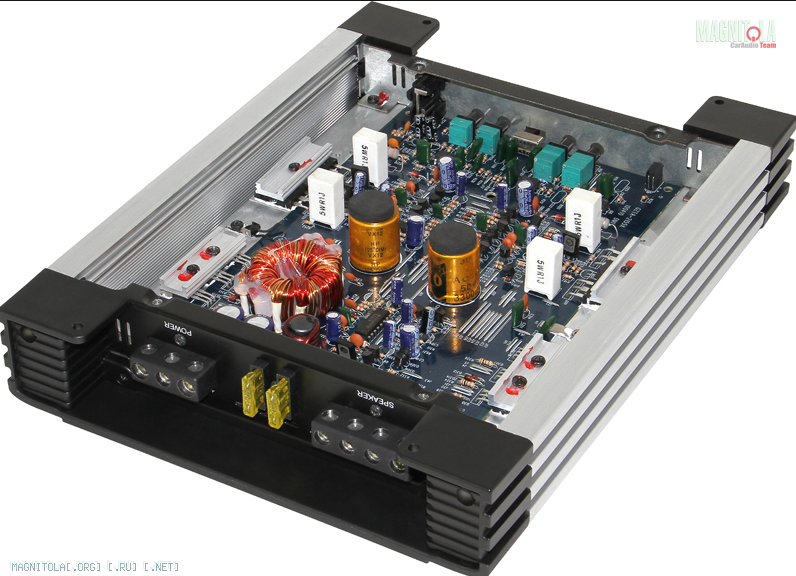

Насчет выбора усилка, посмотрите лучше в сторону например GROUND ZERO GZTA 2155X, две штуки побортно, получите дуал-моно, честные 100вт на канал, поинтереснее схемотехника - динамическая симметрия ВК, ОУ DIP8, исполнение - даже перемычки там луженая медь, а не стальные скрепки. ) У каждого усилка в одном канале отключаете нч-фильтр, во втором вч-фильтр и бассбуст, удаляете опер дистанционки. Твикается по ВЧ легко. НЧ там и так плотные. Опера на него понравились 2134. Классный усь для твика за практически те же деньги.
Вложение 1119846
Блау у меня так и не твикнулись по ВЧ, как были царь-колокол, так и остались...
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
Green_X5 Насчет выбора усилка, посмотрите лучше в сторону например GROUND ZERO GZTA 2155X, две штуки побортно, получите дуал-моно, честные 100вт на канал, поинтереснее схемотехника - динамическая симметрия ВК, ОУ DIP8, исполнение - даже перемычки там луженая медь, а не стальные скрепки. ) У каждого усилка в одном канале отключаете нч-фильтр, во втором вч-фильтр и бассбуст, удаляете опер дистанционки. Твикается по ВЧ легко. НЧ там и так плотные. Опера на него понравились 2134. Классный усь для твика за практически те же деньги.
Вложение 1119846
Блау у меня так и не твикнулись по ВЧ, как были царь-колокол, так и остались...
Спасибо за наводку. Т.к. занимаюсь ремонтом усилителей и покупаю неисправные для дальнейшего восстановления и перепродажи, то тут как рыбалка...
На саб уже наловил кикс кап 29, но его трогать не буду т.к. его стоковой мощности на мой саб за глаза хватает)))
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
Green_X5
Блау у меня так и не твикнулись по ВЧ, как были царь-колокол, так и остались...
Кстати о блау. А транзисторы ТИП35-36 менял? На сколько я слышал они по звуку не очень.
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
Владислав Лапшин Кстати о блау. А транзисторы ТИП35-36 менял? На сколько я слышал они по звуку не очень.
Не менял. Такие же точно стоят в GZ, и усилок великолепно твикается по ВЧ. Не в транзисторах этих дело.
Кстати по СЧ и НЧ Блау после твика стал великолепен, я слушал и не мог оторваться. Вокал натуральный, ударник не глубокий но супер-информативный, аудиофильский. ) Но Блау в звуковом тракте был перекопан практически весь, кроме транса и транзисторов, а GZ - только ОУ и некоторые конденсаторы.
