Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

Цитата:

---

Сообщение от ostashv-evgeniyy

Осциллограф нужен при уменьшении усиления, в данном случае он ни к чему. Что там осциллом смотреть-то?

А вот анализатор спектра тут бы показал, что надо делать, а что нет:)

---

Ну хоть макушки синусоид посмотреть, не перегрузится ли УМ с увеличением КУ. :)
Осцилл у меня юсбишный, со спектроанализатором. )

С ОУ буфером действительно интереснее звук показался, не знаю почему, может быть развязка с емкостно-индуктивным бяками межблочной коммутации, фиг его знает...

Перегруз ты и так услышишь.

Прослушал тут несколько операционников перестановкой через панель, ух, какая ж вещь этот Бурый Браун 2134! Объем щипковых, глубина вокала!!! Более басовитые но плоские AD823, NE5532 ушли курить в суицидальном настроении... ))) Прихватив под ручки совсем никуда не годные стоковые 4458.

Сделай нужное усиление с помощью ОУ. В УМ- уменьши до 3...4ех, в зависимости от напряжения Питания.
Сделай генератор на логике и подай меандр. Осциллом смотри ПХ. Если все ок, оставь так. А ещё лучше Усь включить инвертом, не инверт вход на землю. В ОООС оставь номиналы 9к и 3к или 12к и 3к.
будет значительно лучше;)

---------- Сообщение добавлено 19.07.2016 в 21:04 ----------

http://www.vegalab.ru/content/view/43/52/
вот хорошая статейка про твик.

[QUOTE=ostashv-evgeniyy;3440726] А ещё лучше Усь включить инвертом, не инверт вход на землю. В ОООС оставь номиналы 9к и 3к или 12к и 3к.
будет значительно лучше;)[COLOR="Silver"]

а тут можно по подробнее (инверт\не инверт). не совсем понял что это и для чего. здесь http://www.vegalab.ru/content/view/43/52/ говориться про предусилители.
"В ОООС оставь номиналы 9к и 3к или 12к и 3к." это те которые в схеме R154 - 1k и R153 - 12k ?

---------- Сообщение добавлено 19.07.2016 в 23:10 ----------

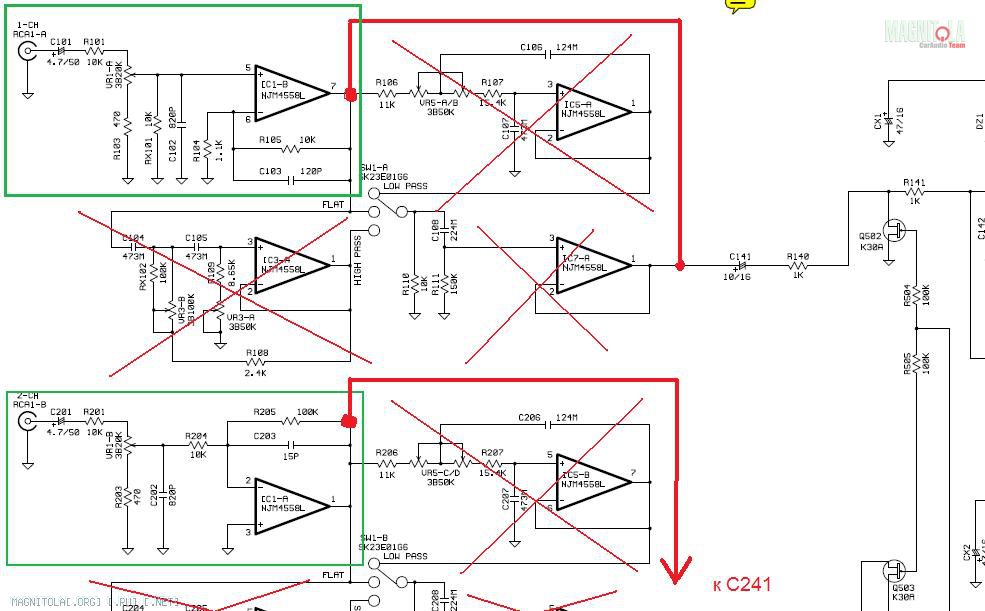

похоже, что режим работы мостом в усилителе зависит от пред каскадов. если избавляться от них, то как реализовать работу мостом? видимо как то пару четных каналов сделать инверт\не инверт. ?

если же оставлять один предусилитель, то можно оставить часть стандартной схемы без переделок?
Вложение 1035998

rust-dzer, так нормально, но нужно понимать, что мостом эти усилители поют громко, но хреновенько по качеству. Расплывается фокусировка деталей. Даже в саб такой мост не хочется.
Если хочется выжать ещё немного по-легкому без потери качества, обесточьте два канала, используйте их выходники в параллель рабочим и подключите к катушкам 2*2-х омного саба.

Цитата:

---

Сообщение от Green_X5

Прослушал тут несколько операционников перестановкой через панель, ух, какая ж вещь этот Бурый Браун 2134

---

Случаем не об этом речь идёт?!:
Вложение 1036002
есличо

Цитата:

---

Сообщение от gena60

Случаем не об этом речь идёт?!:
Вложение 1036002
есличо

---

Да не, Геннадий, всё проще, вот он народный любимчик :)

Вложение 1036004

неописуемо музыкальный гадёныш :)
А на тяжелый саб NE5532 понравился, стоит копейки, басит неистово )

Граунд Зиро 2155 новенький за 6тыр тут достался, допиливаю под миды, просто чудо-заготовка под твик, Блаумистери курят. )

Цитата:

---

Сообщение от Green_X5

rust-dzer, так нормально, но нужно понимать, что мостом эти усилители поют громко, но хреновенько по качеству. Расплывается фокусировка деталей. Даже в саб такой мост не хочется.
Если хочется выжать ещё немного по-легкому без потери качества, обесточьте два канала, используйте их выходники в параллель рабочим и подключите к катушкам 2*2-х омного саба.

---

наверное хорошо бы, но пока саб 1*4ома. у меня система простенькая и хочется малой кровью обойтись)))
