Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Сообщение от FFZ
зачищать механически (конц.нож, скальпель) провода, свивать в пучок, лудить с применением жидкого флюса ЛТИ-120, ну или жидкой канифолью. другого способа при применении обычного обмоточного провода я не знаю......
Да уж! Боюсь что эта процедура займёт несколько приятных вечеров Но всё равно спасибо за ответ.
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Сообщение от Jo Smittt
Cпасибо автору FFZ за темы по твику Mystery.
За труд и потраченное время.схемы схожи, расковырял пару MR-1.300 на миды.
уси месяц как эксплуатируются.результат устроил. особенно соотношение цена/качество.
если бы не Ваши темы, низа что бы не решился.
После прочтения съесть!
сделано
full режим убрано все кроме опера гейна, заменен на 2134. режим LP штатный.
регулировка тока покоя и постоянки на выходе. хх потребление 2А.
электролит ос увеличен до 100мкф - биполярный ничикон, электролит в ос гейна тоже до кучи.
стабилизаторы закреплены к радиатору. первоначально не хотел - но увидев тепловые повреждения паяльной маски у б/у усей тут же передумал.
токоограничительные резисторы на стабы - заменены на 5+5 ватные.
пн не трогал
немного увеличены емкости
8*6800мкФ*16в
8*1000мкф*63в jamicon wl прямо на ноги выходников
выход на клеммы динамика продублирован 2,5мм2 медной жилой. осталось активную вентиляцию сделать.
+1!!!
для систем направления громкие ну или эстрадка, как это сейчас называется, альтернативы в виде двух mr1.300 в твике на фронт по соотношению цена/результат/мощность до сих пор очень сложно найти в виде готового стокового 2х канальник....
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Всем привет. Помогите с перерасчетом фильтров нч и вч. Как поднять частоту до 1200-1500 гц? Какие детали нужно пересчитать? С фильтрами Баттерворта знаком и как считается не регулируемый срез понимаю, а вот как это регулировать не пойму.
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Сообщение от Владислав Лапшин
Всем привет. Помогите с перерасчетом фильтров нч и вч. Как поднять частоту до 1200-1500 гц? Какие детали нужно пересчитать? С фильтрами Баттерворта знаком и как считается не регулируемый срез понимаю, а вот как это регулировать не пойму.
Возьмите готовый участок схемы с другого серийного усилителя.
Или меняйте емкости попарно. Например были в фильтре 100n и 200n, ставите 50 и 100, частота среза меняется в 2 раза.
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Сообщение от Green_X5
Возьмите готовый участок схемы с другого серийного усилителя.
Или меняйте емкости попарно. Например были в фильтре 100n и 200n, ставите 50 и 100, частота среза меняется в 2 раза.
вот как бы конкретнее произвести подсчет или на какой усилитель можно найти схему в общем доступе нужную мне?
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Сообщение от Владислав Лапшин
вот как бы конкретнее произвести подсчет?
Вы же сказали что знакомы с гражданином Баттевортом? )

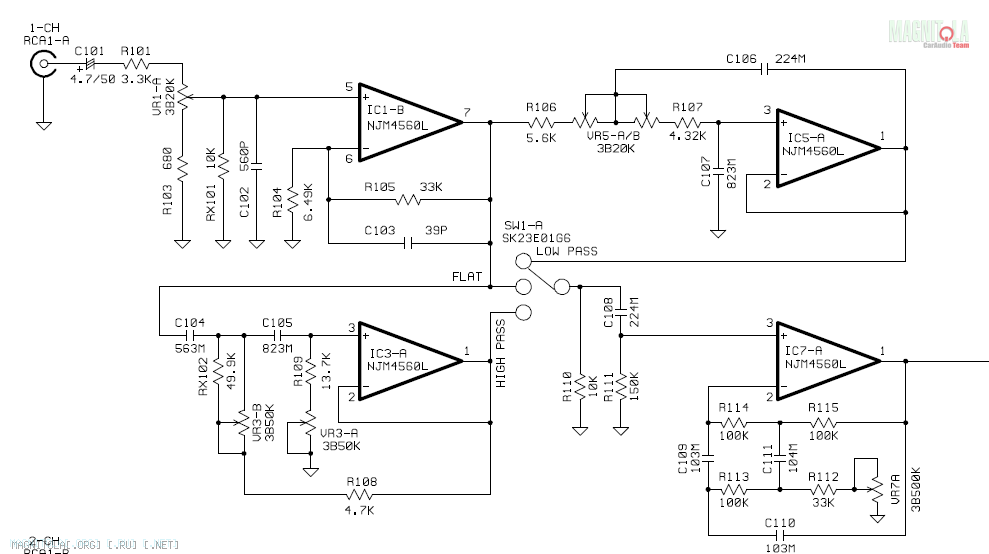

Вот схема Мистери из названия темы, он же Блау 470 - 475
Здесь Lowpass Butterworth Sallen Key 50 Гц – 250 Гц / 12 дБ на октаву
С106 и С107 уменьшаем ёмкости в 6 раз и получаем примерно 300 Гц – 1500 Гц / 12 дБ на октаву
Highpass по аналогии.
Для поднятия качества конденсаторы поменять на FKP2, резисторы на Dale. Впрочем этих улучшений на этом усилителе можете не услышать. )
