Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

Цитата:

---

Сообщение от FFZ

Как-то так

---

вот теперь понятнее, но данное мероприятие нужно лишь убрать ступеньку, это же автомобильный усилитель

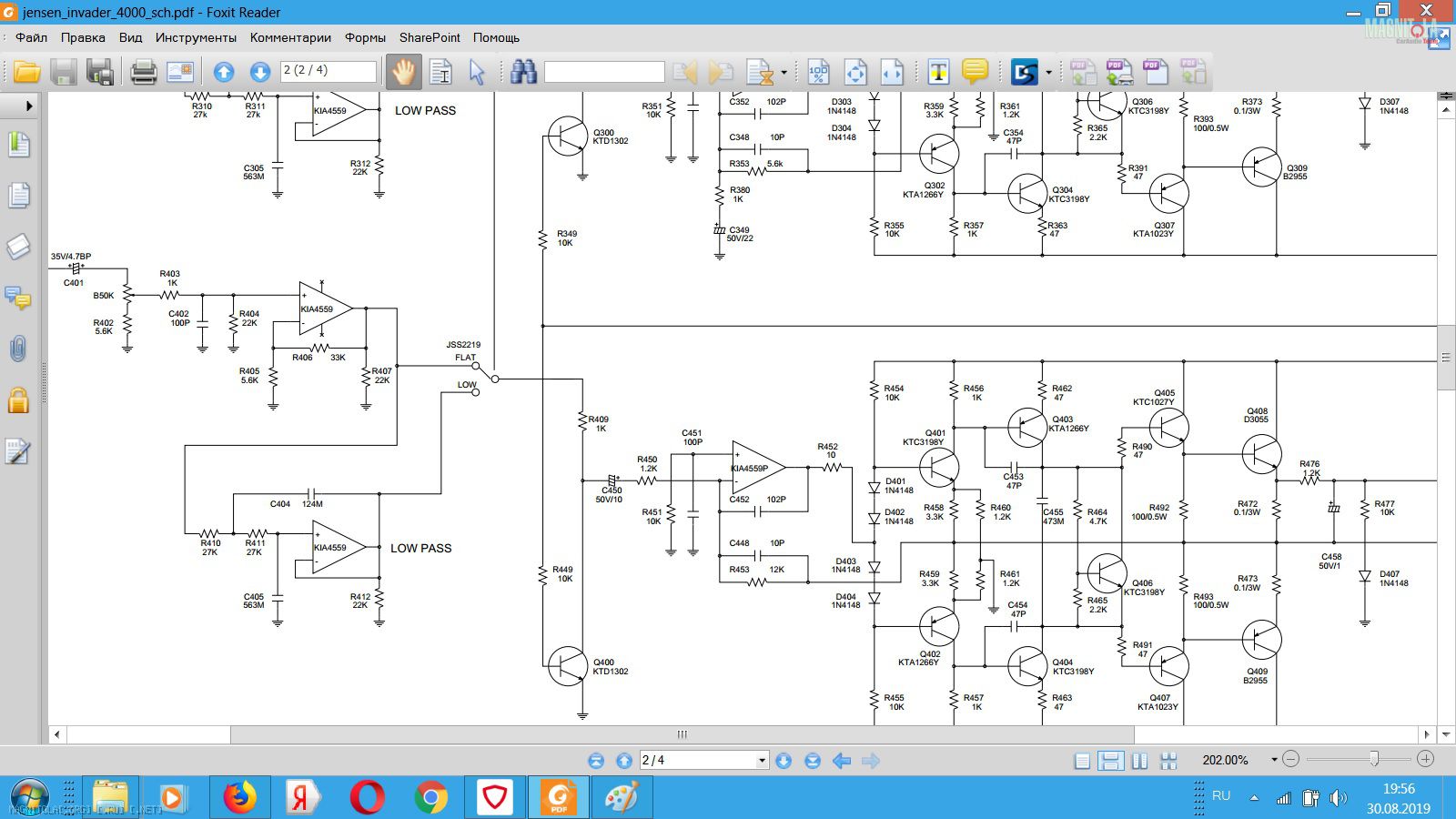

Вложение 1290721 Здравствуйте ,форумчане! Усилитель Jensen invader 4000. Заменил на подстроечные резисторы r465 и r456, предварительно выставив заводские значения, на 4 канале.напряжение на выходе 4-го канала -0,9 мВ. при выставлении нуля на выходе приходилось долго крутить подстроечник r456,при этом напряжение на эмиттере выросло до 75 мВ.Транзистор сильно потеплел.Включил, послушал,разницы на слух не заметил,сравнивая с непеределанным каналом.При попытке снизить напряжение на эмиттере росло напряжение на выходе и так бесконечно.Так и не смог настроить.В чем дело ? Что не так?

R456 не при чём, оставь как было.

Цитата:

---

Сообщение от Garmin

R456 не при чём, оставь как было.

---

Пробовал в том числе и не меняя значение R456,увеличивать ток покоя ,заводское значение которого 0,но разницы не услышал,сравнивая с другим не тронутым каналом.Подумал может я глухой,позвал соседа. Либо он тоже глухой ,либо разницы и правда не было.Почему? усилитель настолько плох,что повышение тока покоя на него не действует?

Без подтекста, но что вы хотели услышать после увеличения тока покоя? Другой усилитель?
Измерьте искажения до и после, потом подумайте - качество звучания усилителя зависит только от тока покоя?

Цитата:

---

Сообщение от Garmin

Без подтекста, но что вы хотели услышать после увеличения тока покоя? Другой усилитель?
Измерьте искажения до и после, потом подумайте - качество звучания усилителя зависит только от тока покоя?

---

Нет,конечно,я всего лишь думал ,что разница будет заметна на слух. К сожалению нечем замерить искажения до и после. Что качество звучания также зависит от много другого,я понимаю,изучаю форум. Также были увеличены вторичные емкости с 4400 до 16400 мкФ,первичные с 2000 до 10000мкФ и порезаны дорожки выходного каскада,предвыходного каскада и усилителя напряжения и соединены напрямую от конденсатора. Значит этих действий недостаточно, чтобы заметить разницу без соответствующих приборов,то есть на слух ,на этом усилителе? Едут OPA 2134,под них уже впаяна панель ,скоро поставлю послушаю.

Цитата:

---

Сообщение от AleksE

разница будет заметна на слух

---

вопрос что на чем и с чего слушать. ступенька ведь должна хорошо быть слышна, а это на слух может проявляться фактически только на ВЧ и частично на СЧ. Так как энергии в любой записи на частотах ниже 500 навалом, то там ступенька как таковая не будет слышна.

Цитата:

---

Сообщение от andr_l

вопрос что на чем и с чего слушать. ступенька ведь должна хорошо быть слышна, а это на слух может проявляться фактически только на ВЧ и частично на СЧ. Так как энергии в любой записи на частотах ниже 500 навалом, то там ступенька как таковая не будет слышна.

---

Слушаю на домашке ВЧ ASAlab T292.1.8, Мидбас ASAlab MB1602.1.4, ГУ Alpine cde-9880r. Сравнивал на этой связке на усилителе Genesis four channel самодельные межблочники и Analysis plus oval one,разница была слышна в пользу последних,после чего они и переехали в авто. Поэтому, думаю, динамики и ГУ вполне приличные и на них можно расслышать изменения.

Цитата:

---

Сообщение от andr_l

вопрос что на чем и с чего слушать. ступенька ведь должна хорошо быть слышна, а это на слух может проявляться фактически только на ВЧ и частично на СЧ. Так как энергии в любой записи на частотах ниже 500 навалом, то там ступенька как таковая не будет слышна.

---

Сегодня снова провел сравнительный тест,но уже более правильно,корректно. Динамики подключил через выключатель,то есть мгновенно переключал с одного на другой.Ток покоя выставил 10 mA. Слушал на диске Enigma. Услышал вот такие изменения на доработанном канале:ВЧ стали приятнее на слух,не такие противно резкие,цыкающие и чересчур звонкие,как бы слились с мидбасом, не выпячивают как раньше.Может из-за этого звук в целом как будто отлепился от динамика,зашел за него,если так можно сказать,в то время как на недоработанном канале четко слышно,что звук исходит из динамика.Благодарю создателя темы FFZ и всех кто поделился опытом.Буду дальше изучать форум,экспериментировать.

Всем здравия, в усилителях как правило на входе до трансформатора стоит дроссель. В некоторых на входе цепочка конденсаторы- дроссель -конденсаторы. Реже,но бывает и после тора дроссель стоит. А если в усилителе отсутствует дроссель ни до ни после трансформатора, стоит ли его поставить ,но не впаивая в плату усилителя, а отдельным модулем перед плюсовой клеммой питания и добавить электролитов ,чтобы получилась C-L-C цепочка?
