Ремонт Audison SRx4.

Посмотрел записи, я ставил P55NF06A (50A; 60V; 0,018Ohm) работает уже давно. Хотя от родных по параметрам довольно сильно отличается. Так что, думаю, дело не в ключах...

Сообщение от Витт

Так что, думаю, дело не в ключах..

..тогда жду весомые аргументы в этой дискуссии.,

Сообщение от Витт

Посмотрел записи, я ставил P55NF06A (50A; 60V; 0,018Ohm) работает уже давно. Хотя от родных по параметрам довольно сильно отличается. Так что, думаю, дело не в ключах...

так что же всё таки шло в оригинале?

Штатно от ST а что не помню и в обычном TO220, с чего взяли что изо., выхлоп да, диодные сборки да, ставил IRFZ44V да в принципе почти любые в районе 50-60А работают без проблем, не даром gena картинки с ослика трясёт.

Про родные я вам уже писал: HUF75333P3 (66A; 55V; 0,016 Ohm). Эти должны стоять с завода. Несколько лет назад я ремонтировал такой усилитель, из того что было в наличии поставил P55NF06A (50A; 60V; 0,018Ohm). Суть не в этом, суть в том, что сгоревшие транзисторы БП в вашем случае не причина, а следствие. А про возможные причины я вам уже тоже писал.

Сообщение от Витт

Суть не в этом, суть в том, что сгоревшие транзисторы БП в вашем случае не причина, а следствие. А про возможные причины я вам уже тоже писал.

Это сразу плюс один будет - нужно разобраться в первую очередь.,

будет, всё будет, ослик становится пони, поход к друзьям запланирован на понедельник)

Сообщение от bes_com

поход к друзьям запланирован на понедельник)

Тогда жду осциллограммы в фото.,

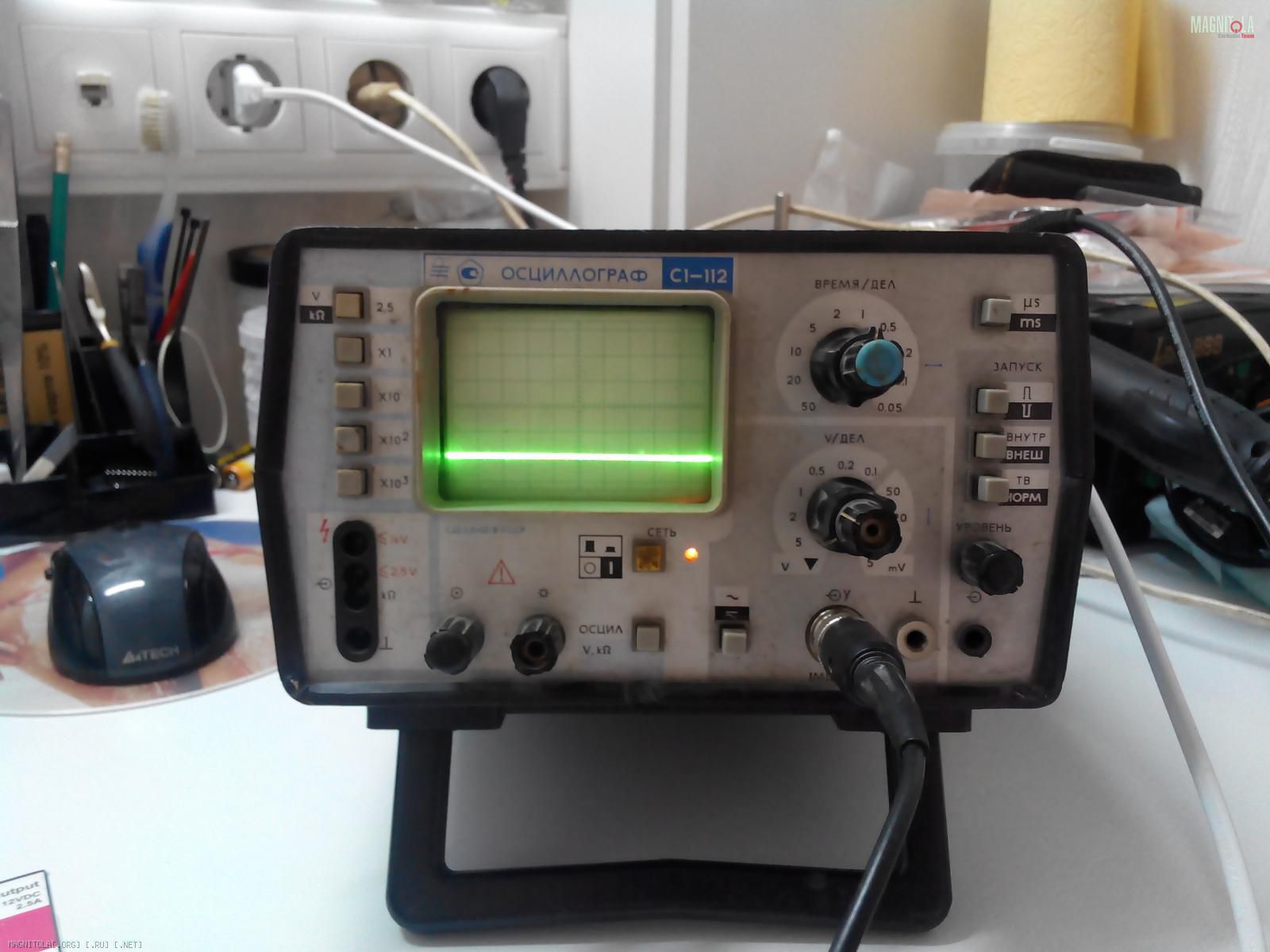

Прошу прощение за столь длительное ожидание, поход к друзьям не состоялся, забрал у них, и принёс домой осциллограф.

Вот что мы имеем:

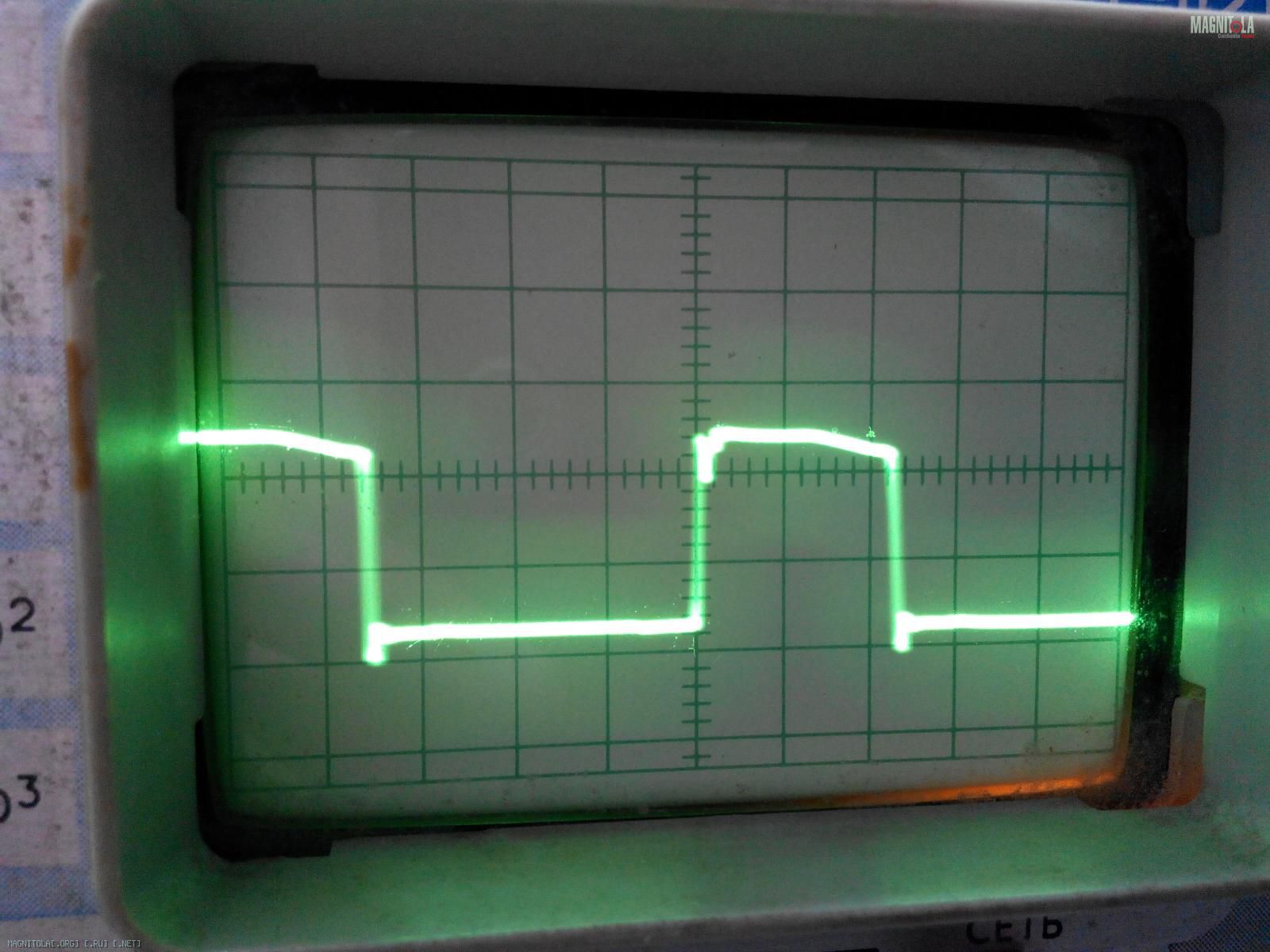

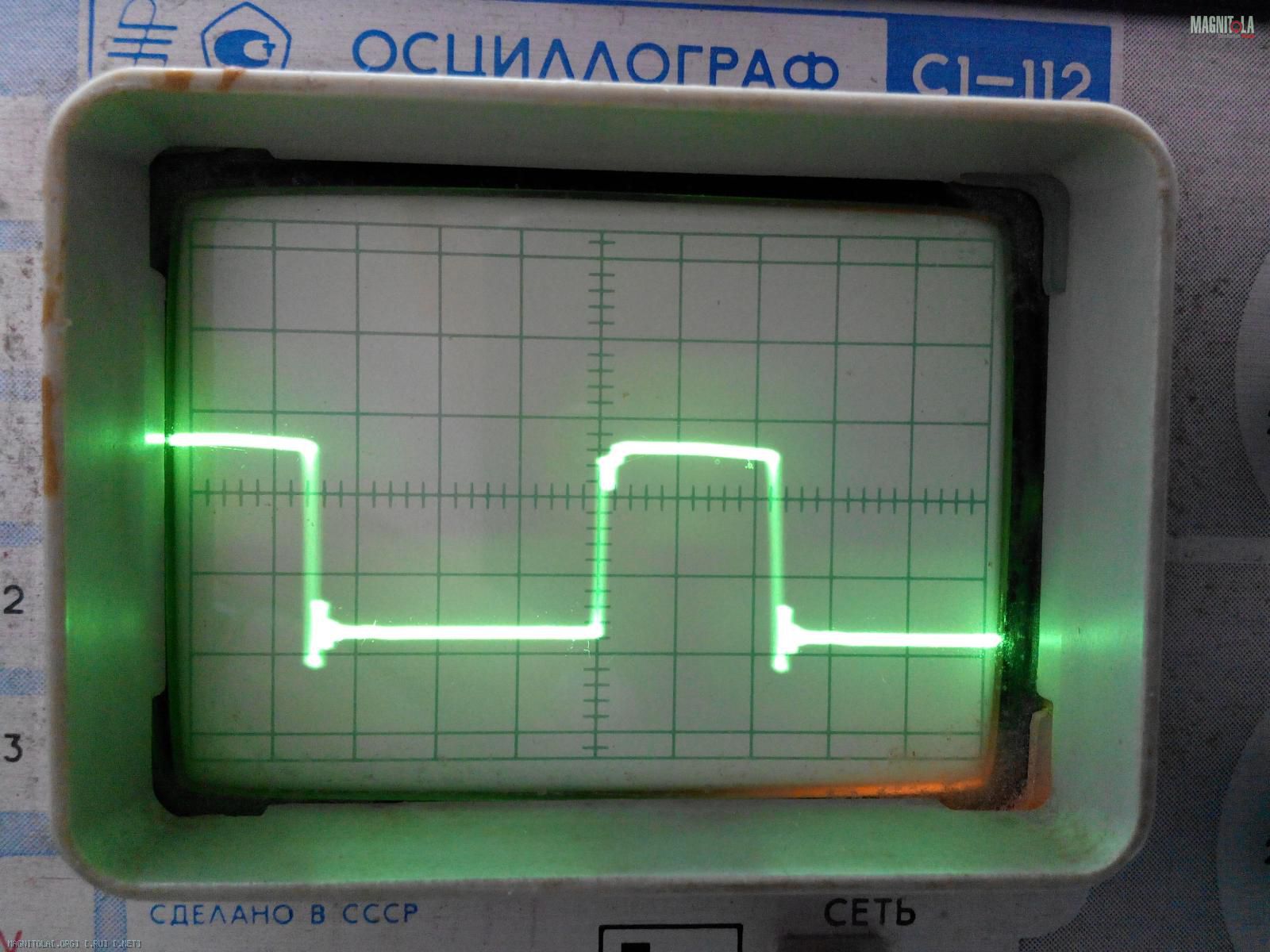

И так на шиме SG2525AP ноги 11 и 14

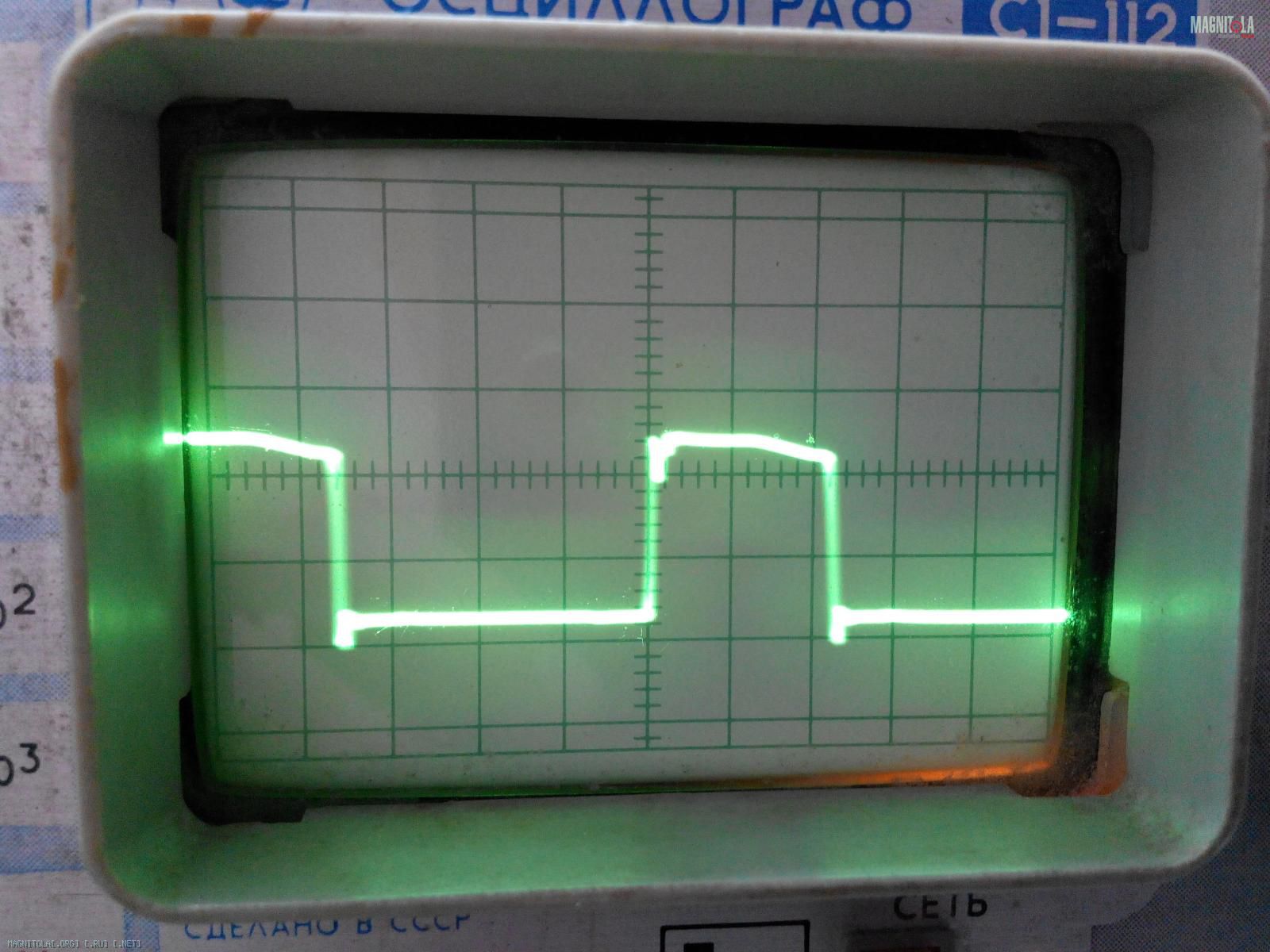

На затворах перед резисторами


Продолжение следует... щя припаяю полевики, посмотрим ещё разок.

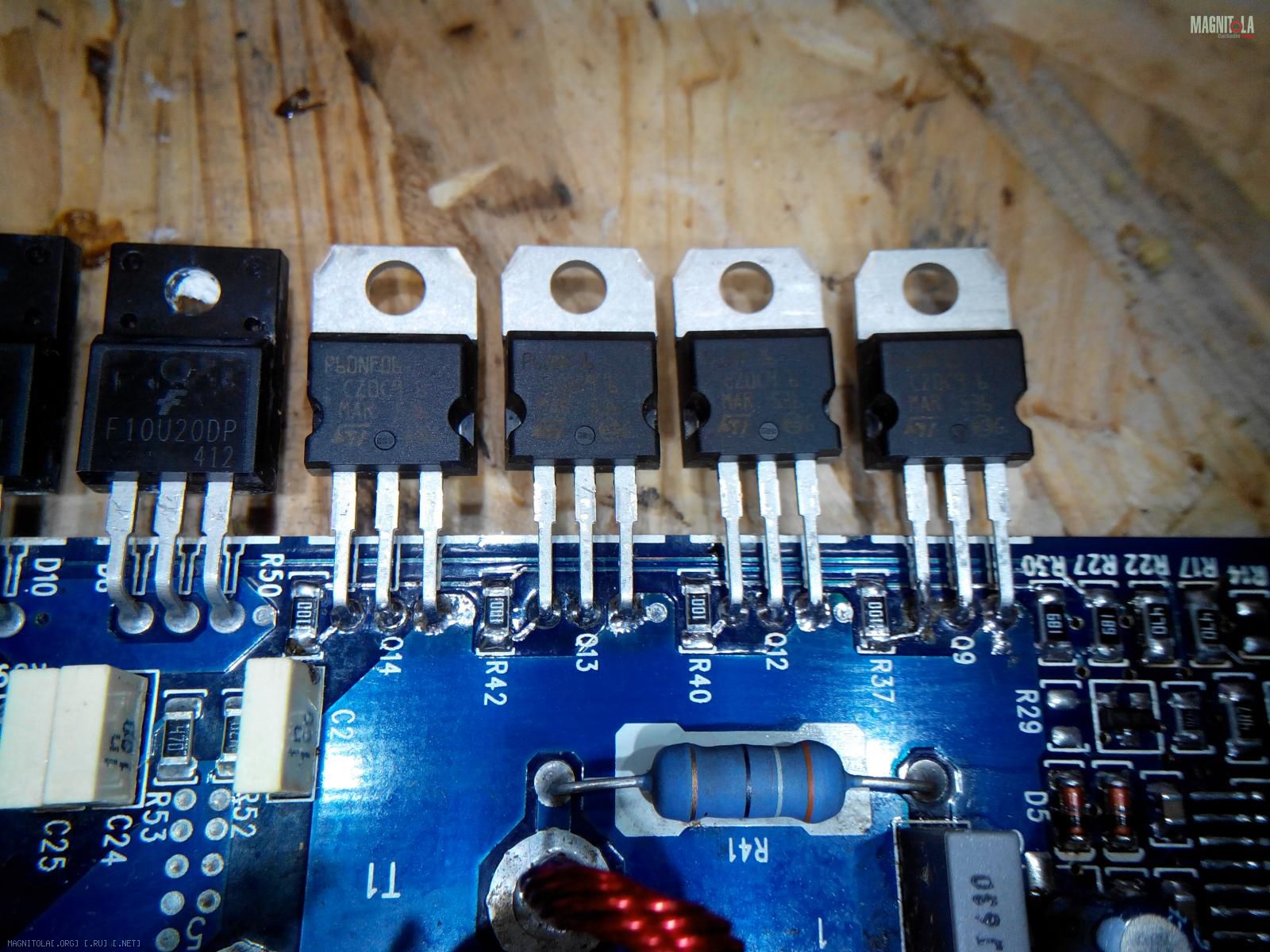

И так, впаял я STP60NF06, замеры в тех же точках:

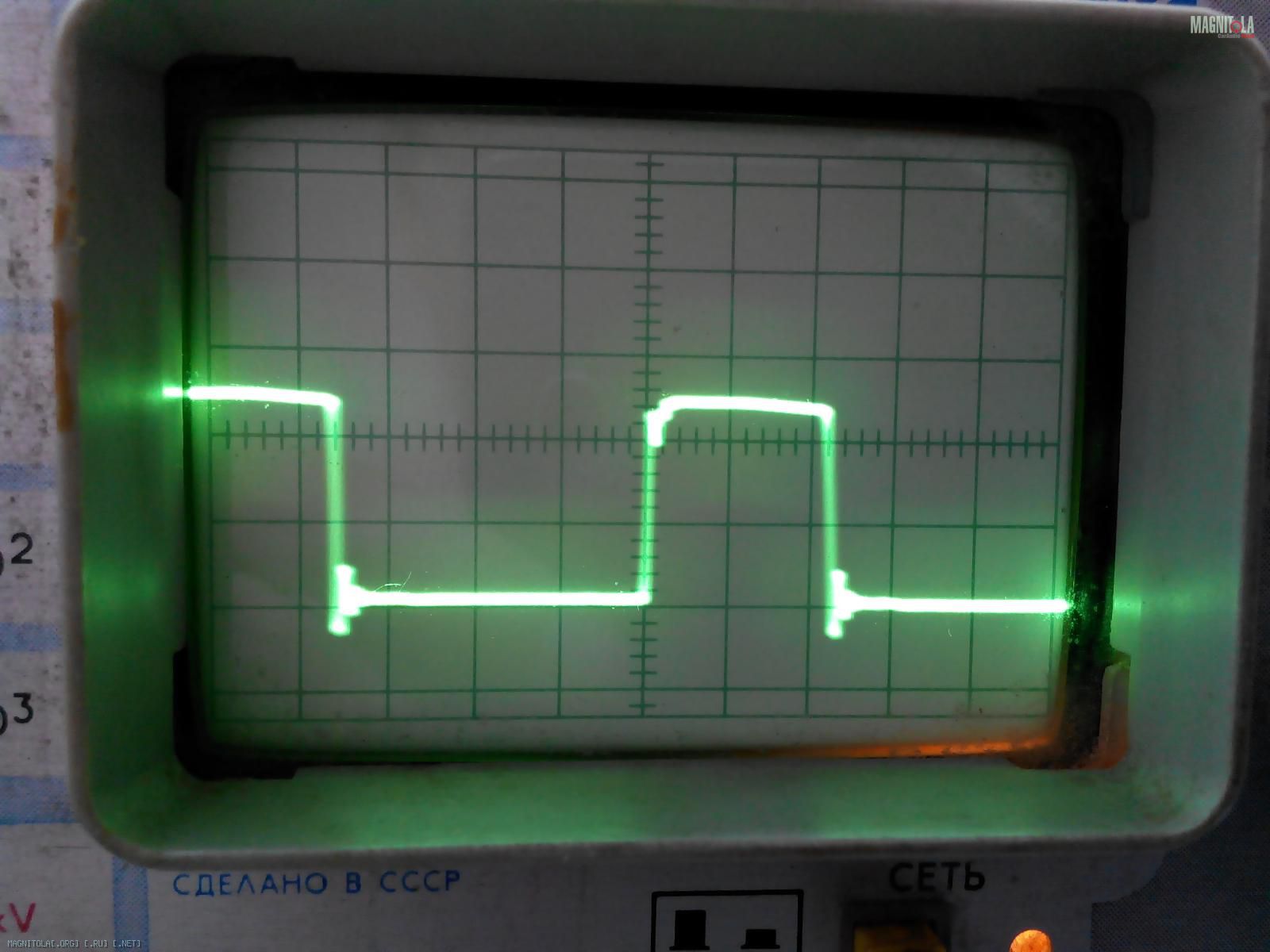

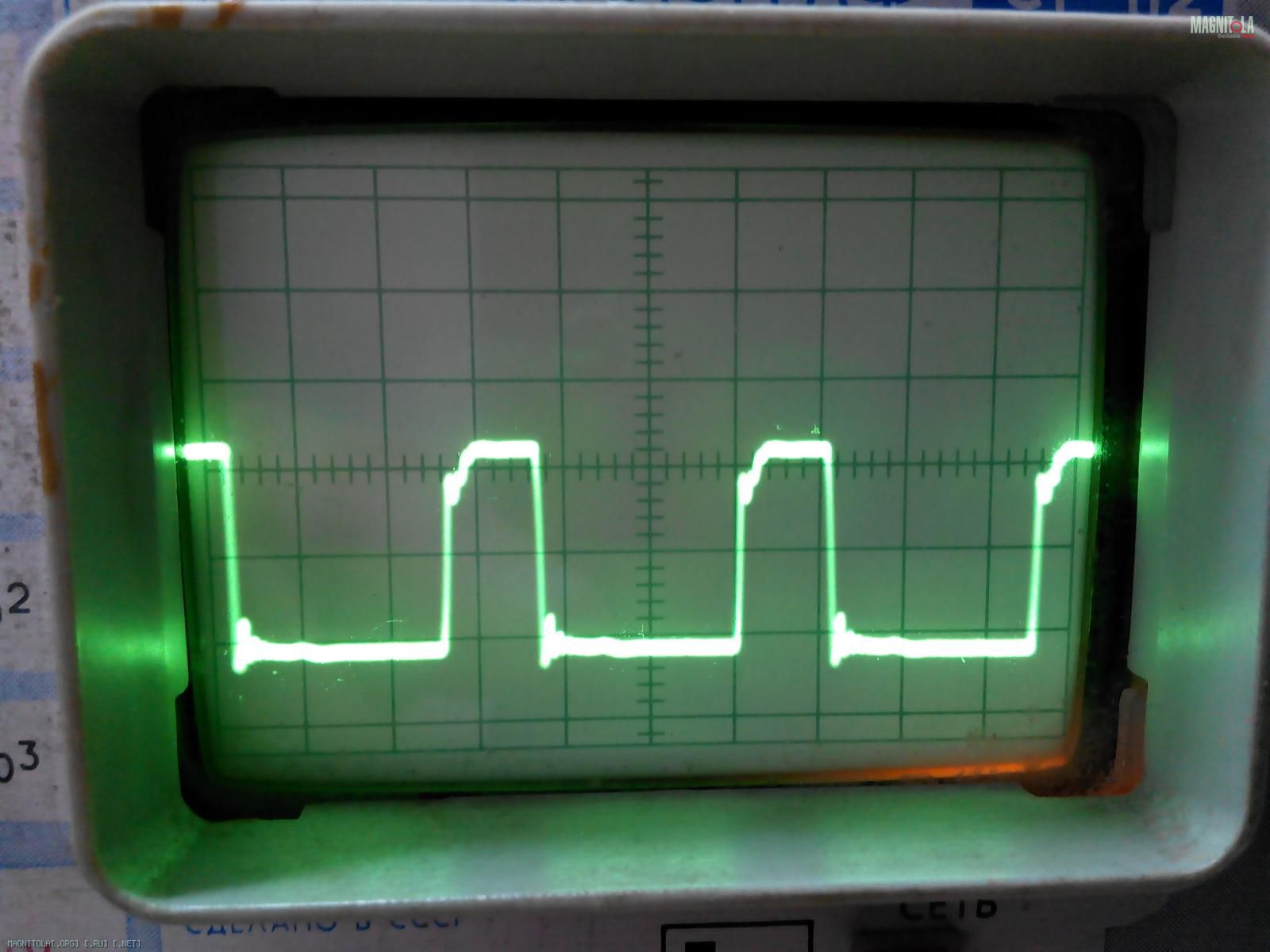

На шиме SG2525APноги 11 и 14

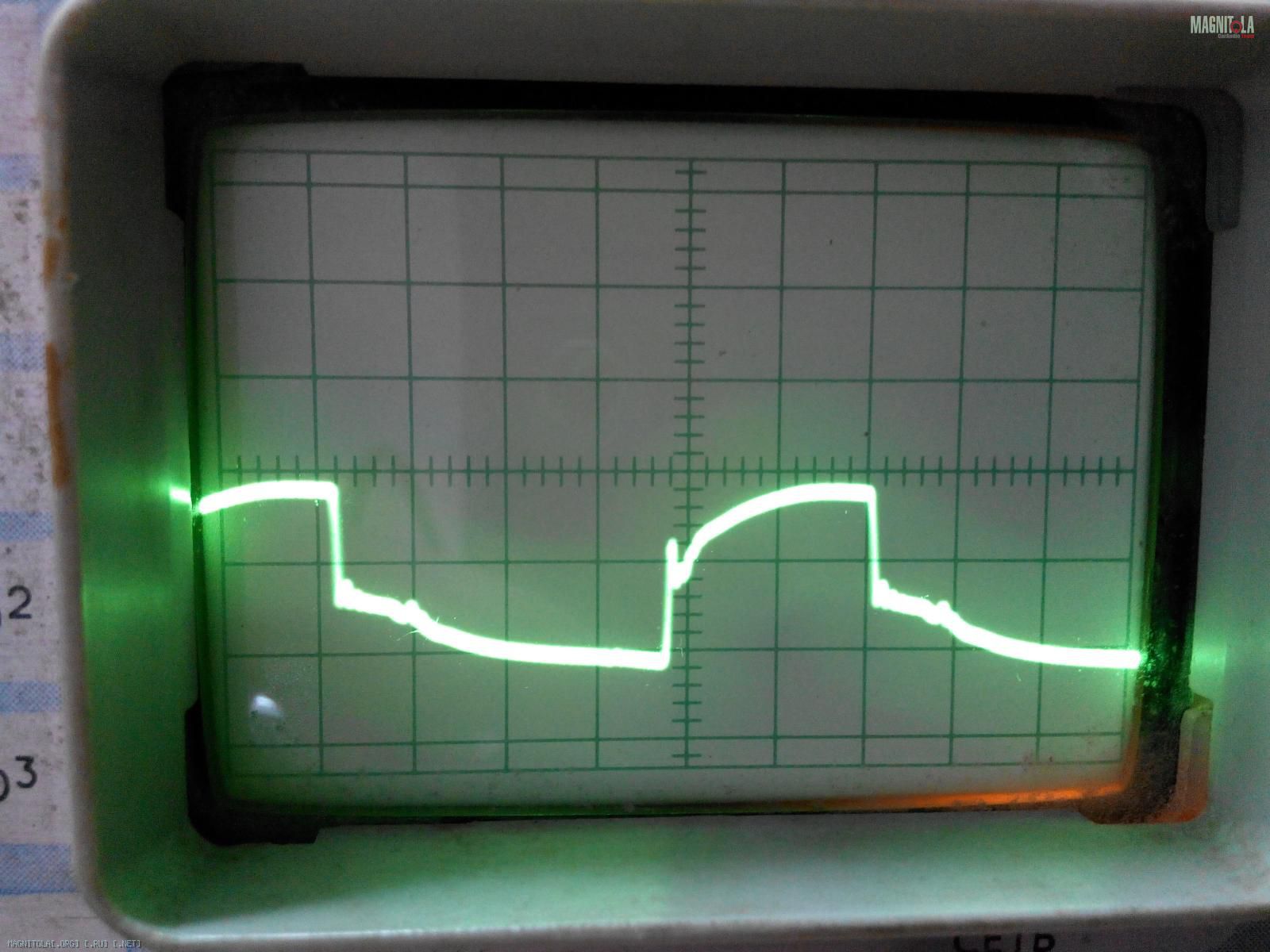

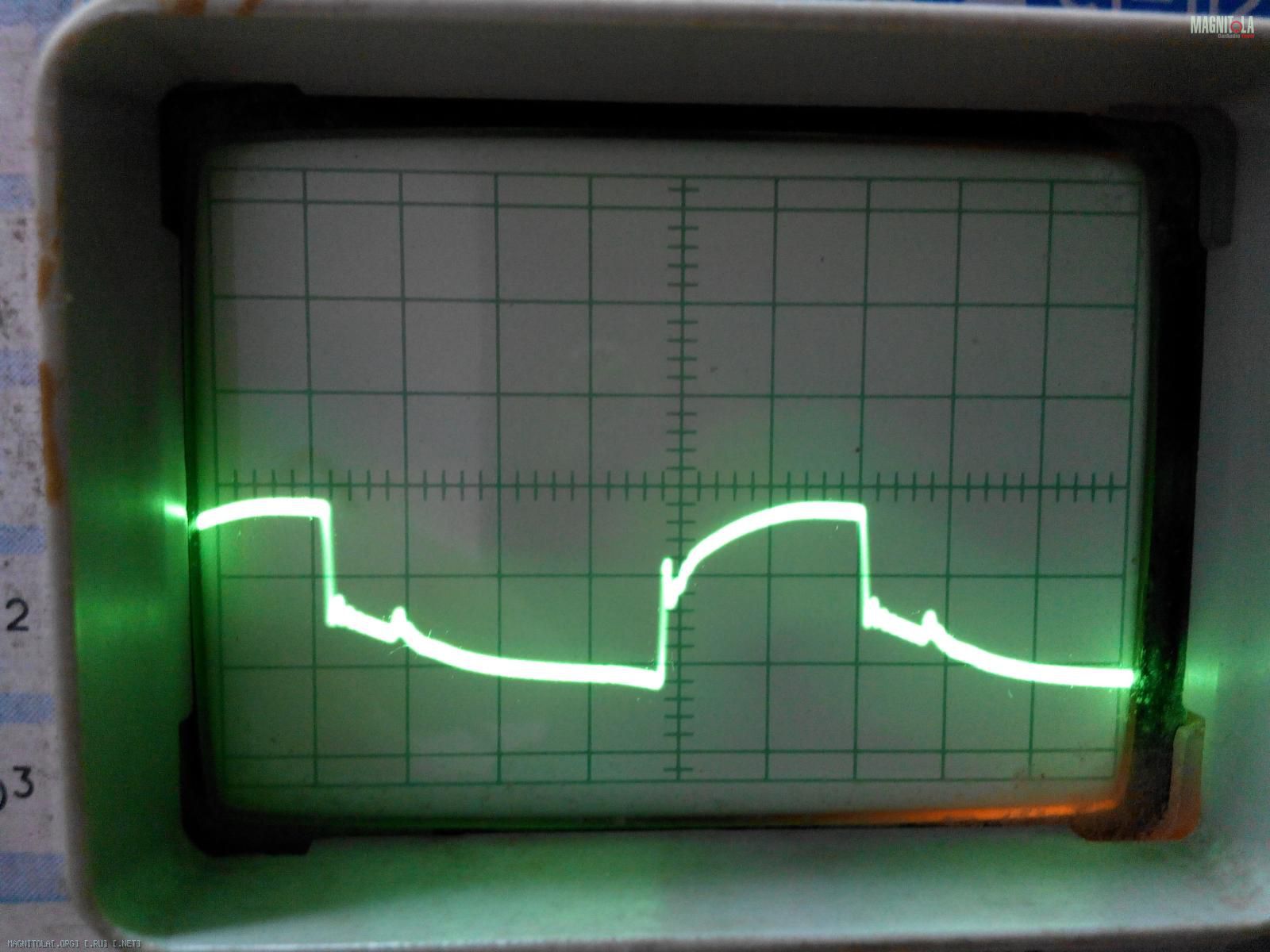

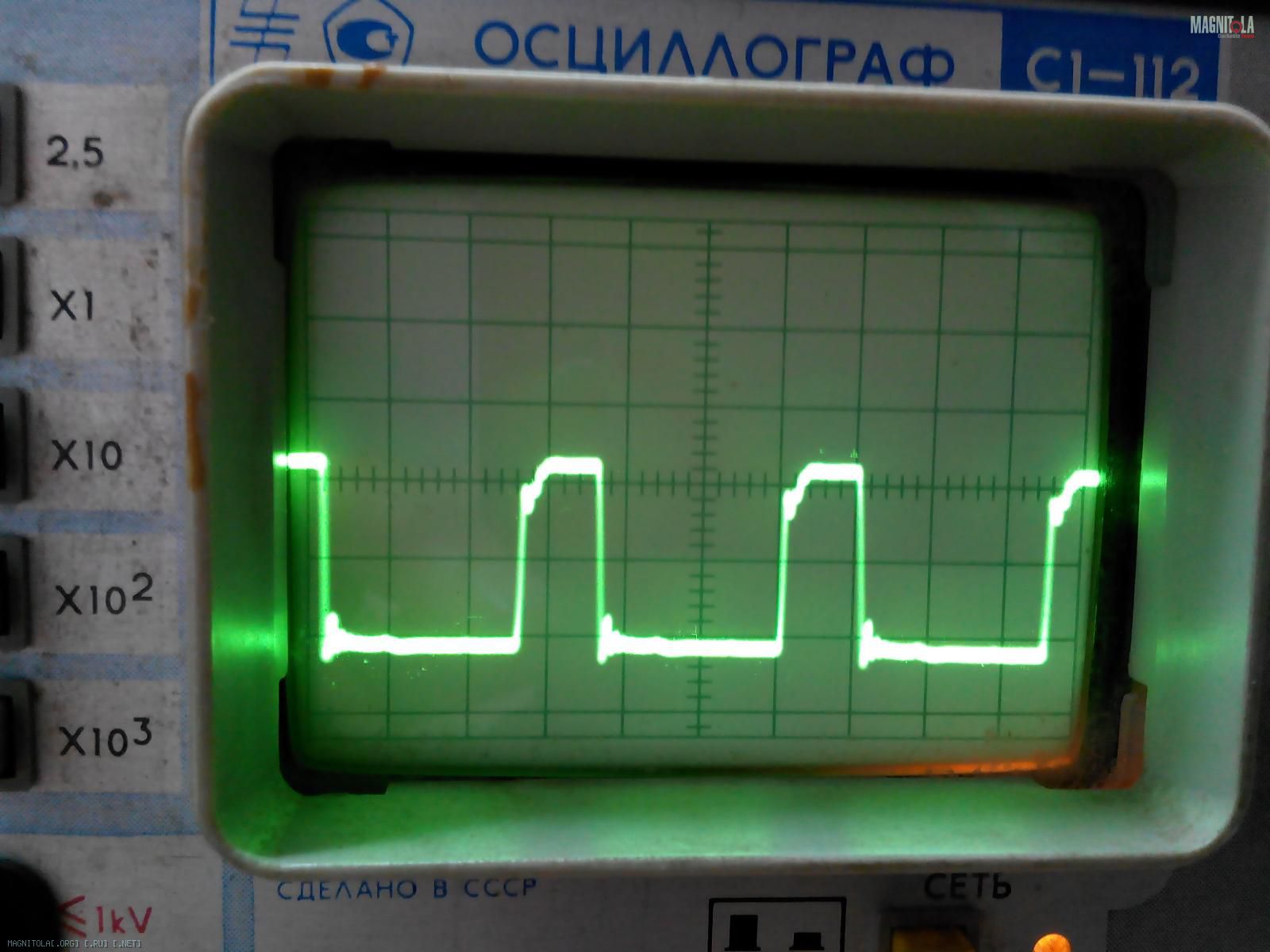

На затворах перед резисторами, тоже самое и после.

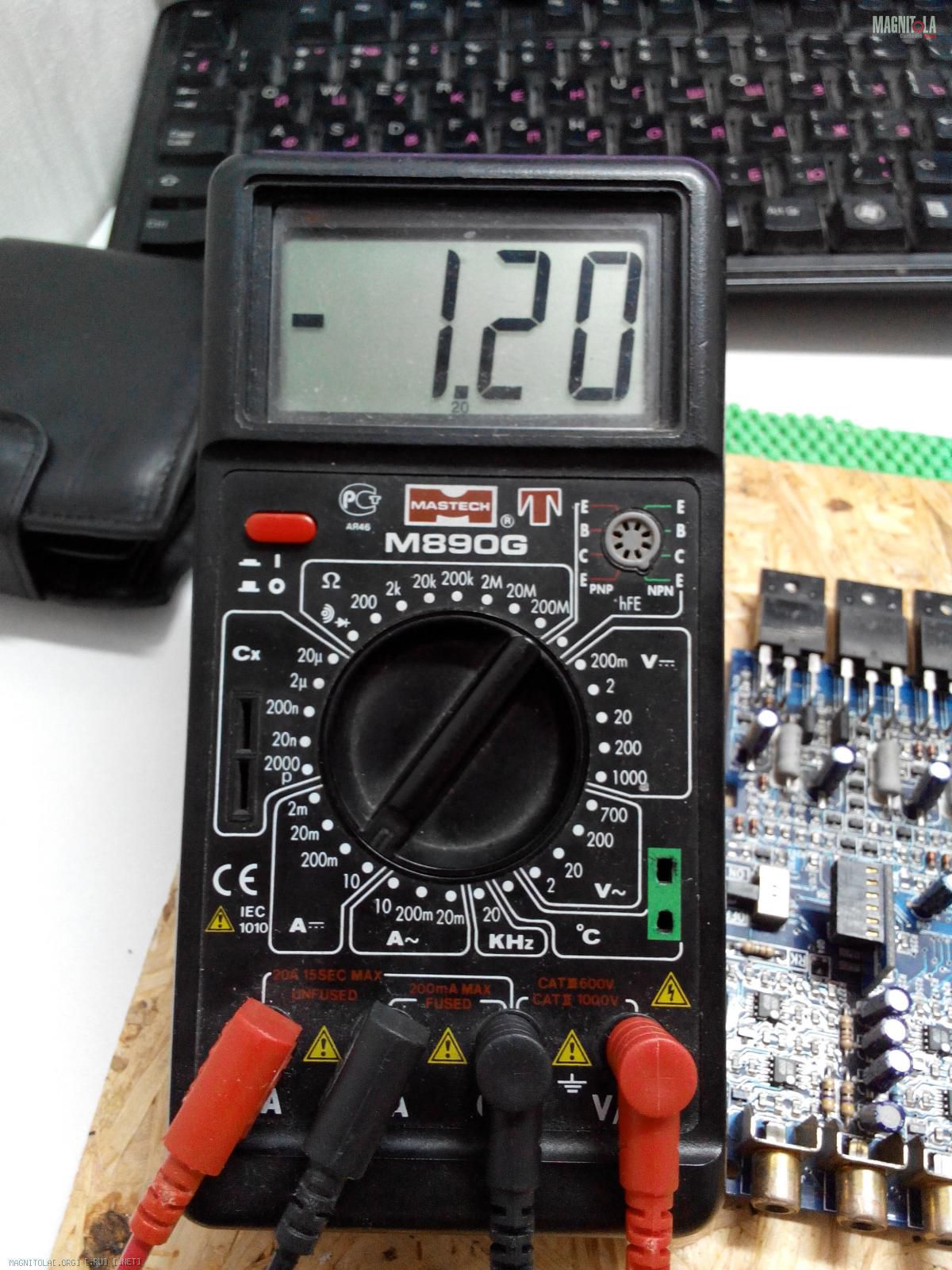

А это ток покоя, ключи тёпленькие, также дико греется R41, на первом фото.
