IRF3205 ставь, будет нормально... что в оригинале не помню...
проверь целостность R19 и вокруг... а так же обязательно замени резисторы на затворах.
Форум автозвука и установки музыки в автомобиль
Репутация: 880169
IRF3205 ставь, будет нормально... что в оригинале не помню...
проверь целостность R19 и вокруг... а так же обязательно замени резисторы на затворах.
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

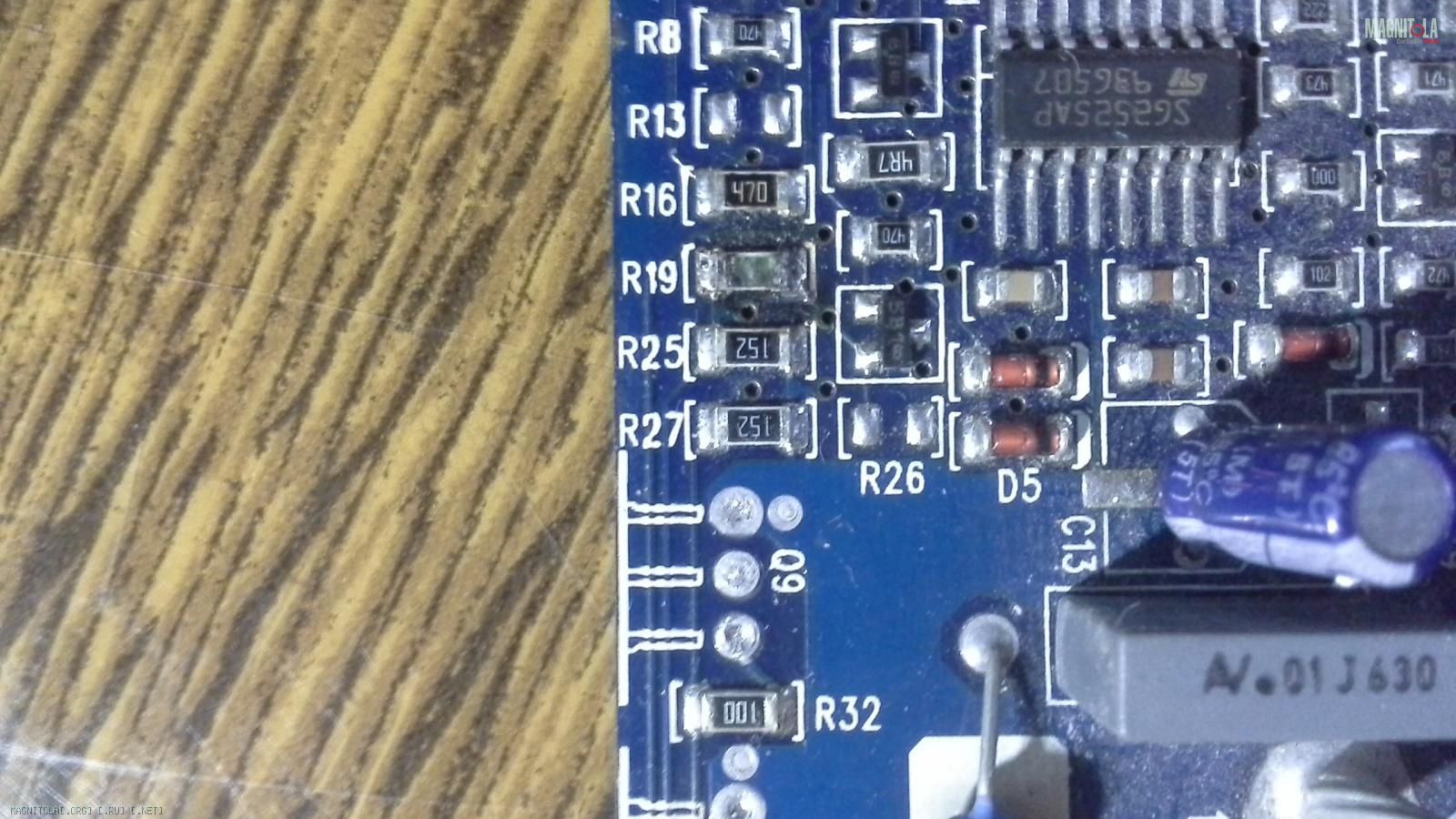

Репутация: 0 R19 умер, а как узнать нужное сопротивление?Сообщение от Lexx69
и как правильно найти их в интернете что-бы приобрести,насколько я понял это компоненты в формате 0402 smd
Репутация: 880169 маркировки совсем не видно? Сервисмануала на него не находил, попробуйте поискать фото этой части в нормальном разрешении...
Может здесь что найдется Делимся фотографиями (схемами) аппаратуры для МагВики!
не, на вид поболее будут... скорее 0805...
По поводу где найти, не подскажу... ориентируйтесь на местных поставщиков...
Репутация: 0 я просмотрел все, и не встретил нужного, может методом подбора?
Репутация: 880169 не, так не стОит.. надо смотреть что за цепь... возможно в даташите такое есть...я просмотрел все, и не встретил нужного, может методом подбора?
SG3525 имеет два выхода 11 и 14 нога... нуджно проверить smd транзистор дорожка от которого подходит к этому резюку... и второй транзистор повыше... схемку разрисовать... если это 2 плеча то такой же как и от другого плеча....
Но в этих усилителях иногда детали по плате здорово раскиданы..
Короче, надо сприсовывать и смотреть в какой он цепи стоит... так не подскажу....
P/S осциллограф есть? или у кого можно одолжить? без него ПН сложно запустить... только на ощупь... а это не наш метод
Репутация: 15 Добрый день извините что в вашей теме пишу, просто на ремонте тоже 2 srx2s.1 оба уже кто то пытался чинить плата полугорелая, финалов нет.
Проблема в том что блок питания не стартует, точнее пытается стартануть и сразу загорается протект.
Стабилитроны, диоды и ключи проверил вроде целые.
заметил что одна часть уся вроде стартует т.к один ряд кондеров заполняется примерно 27v есть на другом какие то 3,5 примерно.
Вопрос ни у кого схемы или части схемы на БП от него нет?
Или может кто советом поможет?
Спасибо
Репутация: 880169 вроде... так не пойдет, надо быть уверенным...
А выходной каскад цел?
То, что срабатывает защита, это хорошо, значит она не дает сгореть дальше...
Половина ПН сама по себе работать не может... если одно плечо заражается, а второе нет, значит там есть серьезная нагрузка... ну и далее срабатывает защита...

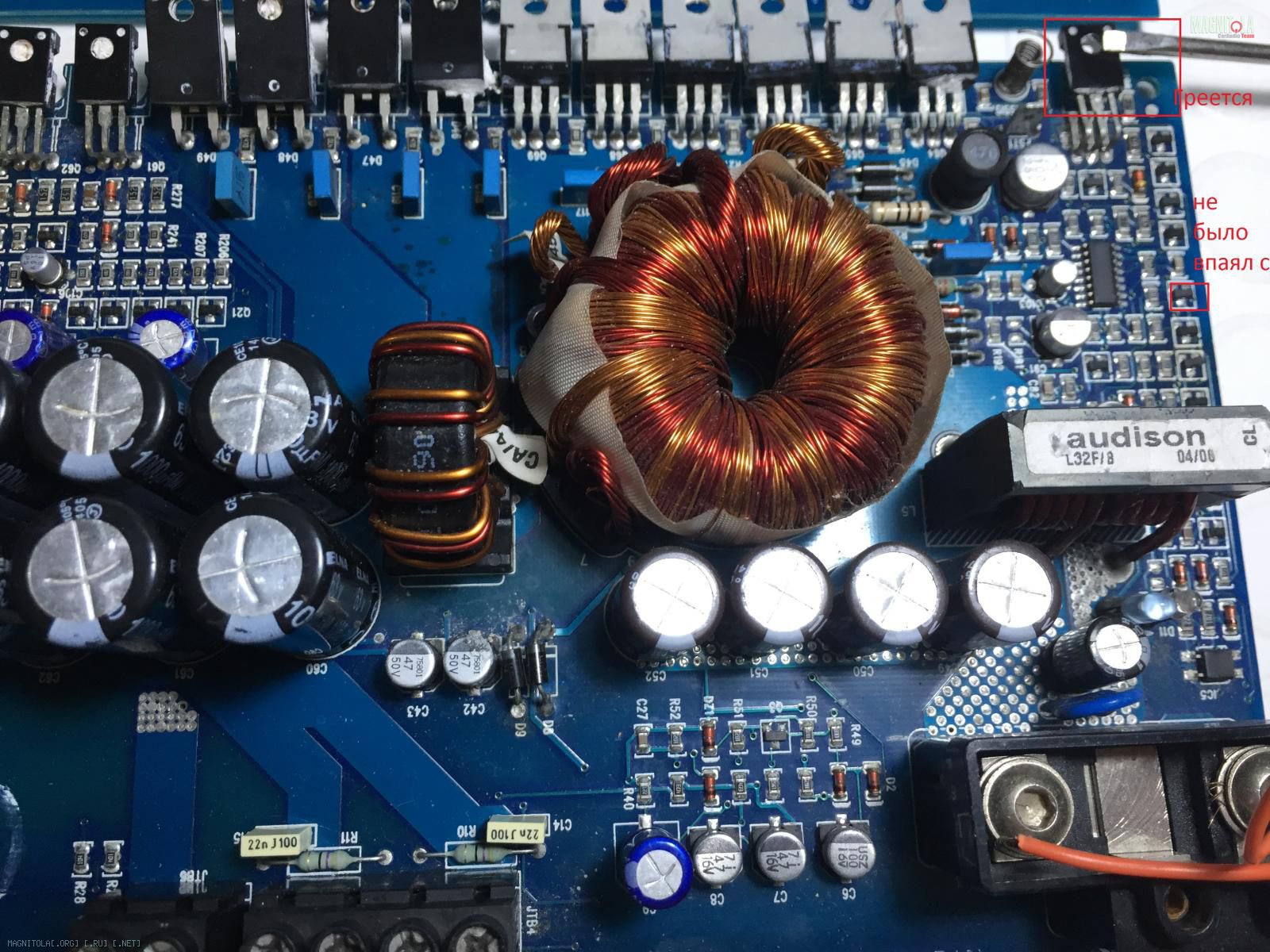

Репутация: 15 Итак что выяснил на одной из плат был битый стабилитрон и не было одного ключа *кто паял видно смахнул. на второй все ок бп заводится но греется очень один транзистор и вижу перекос по питанию примерно в 0,9 вольт?
Репутация: 880169 Меняй резисторы на затворе... лучше все в этом плече...
Без осциллографа сложновато понимать, в чем там проблема...
0,9 вольт, это не критично...
Репутация: 15 я просто немного не понимаю в БП (собран на TL4941) кто кем командует и этот транзистор что делает ? он отдельно от пар стоит ?
а на второй фотке где стабилитрон поменял не могу понять что это за компаратор стоит или что он делает маркировка ST339
