Проблемы с усилителем

Я, конечно, извиняюсь- но, по всей видимости- ты называешь нумерацию на своей плате, а нам предлагаешь разобраться по схеме... я ,к примеру- ни чёрта не понял- где сняты те или иные осциллограммы.
И то,что ты назвал помехами - это возбуждение. Вот и разберись- почему оно возникает в одном из плеч- греется, потому что возникают сквозные токи- транзистор одного плеча уже открылся, а второй закрыться еще не успел...
Разобраться ,к примеру, поможет статья Дмитриева,Фиофилактова " Схемотехника усилителей мощности ЗЧ"-"Радио"5\85...

Цитата:

---

Сообщение от nomemory

Я, конечно, извиняюсь- но, по всей видимости- ты называешь нумерацию на своей плате, а нам предлагаешь разобраться по схеме... я ,к примеру- ни чёрта не понял- где сняты те или иные осциллограммы.
И то,что ты назвал помехами - это возбуждение. Вот и разберись- почему оно возникает в одном из плеч- греется, потому что возникают сквозные токи- транзистор одного плеча уже открылся, а второй закрыться еще не успел...
Разобраться ,к примеру, поможет статья Дмитриева,Фиофилактова " Схемотехника усилителей мощности ЗЧ"-"Радио"5\85...

---

нумерация на "моей" плате совпадает со схемой которая находится в первом посту во вложениях этой темы.
сигнал нормальный не кривой приходил на базы выходил кривой с эмиттеров вот этих q120-123 транзисторов.
нашел что эти "искривления" пропадают если убрать r229
выходные транзисторы отсутствуют
пс за статью спасибо почитаю

Вот ежжже- не увидел- что схема из нескольких листов .... Думал- там только схема БП прицеплена...

Цитата:

---

Сообщение от nomemory

Вот ежжже- не увидел- что схема из нескольких листов .... Думал- там только схема БП прицеплена...

---

да не чего бывает _)))

Более того- понял так, что сам усилитель работает, а блок питания косячит. Кстати- там схема вся? чего-то, как мне кажется- не хватает...

Цитата:

---

Сообщение от nomemory

Более того- понял так, что сам усилитель работает, а блок питания косячит. Кстати- там схема вся? чего-то, как мне кажется- не хватает...

---

схема все на оборот блок стабильно работает,
а на затворы выходных транзисторов усилителя идет кривой сигнал а именно на Q130-133
с начало думал косячат q120-123 так как он шел с них а до них хороший .
но после того как убрал резистор r229 то сигнал стал нормальный вот сейчас не как не могу понять почему так q130-q138 выпаяны

R229 и R230 одинаковы? D117, D118 менять не пробовал?

Цитата:

---

Сообщение от nomemory

R229 и R230 одинаковы? D117, D118 менять не пробовал?

---

r229 230 одинаковые 229 даже поменял на новый толку нету
диоды не трогал
только проверил что не пробиты и все


поменял D117 118 не помогло

Цитата:

---

Сообщение от sergey094

народ может все таки кто подскажет,

---

В приведённых импульсах-полная ерунда у Вас,должно быть так:

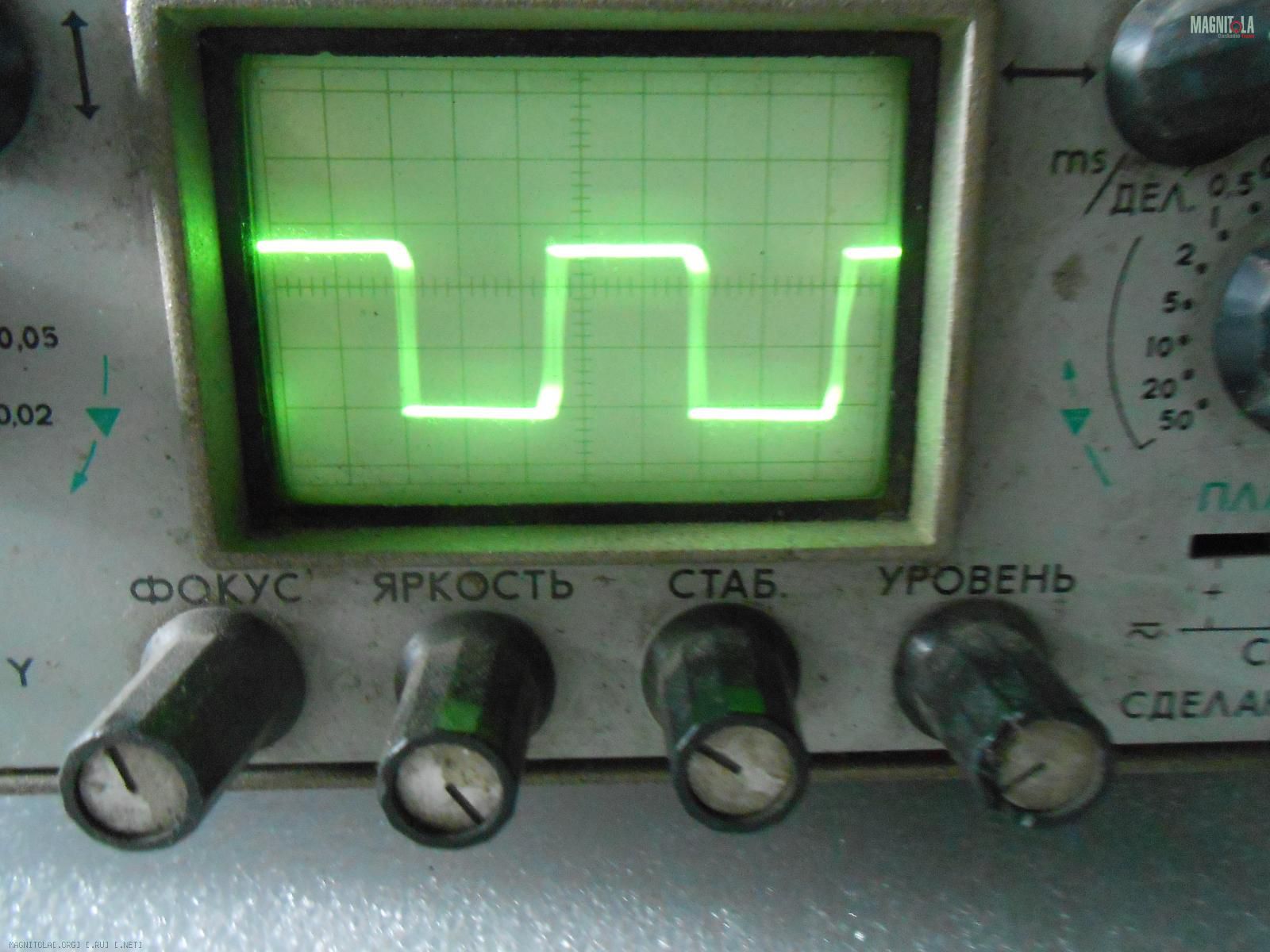

В БП:
Вложение 697448

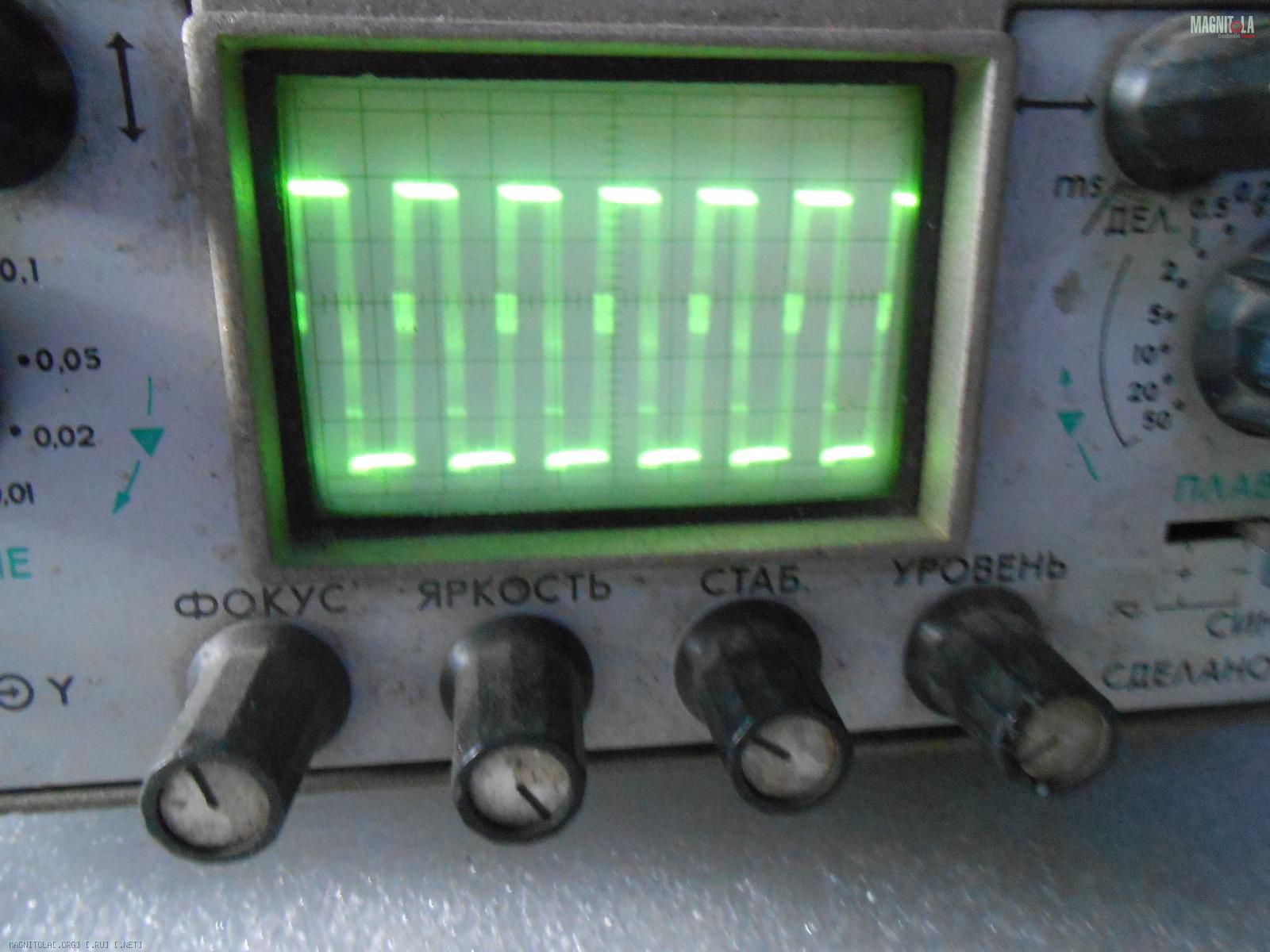

В выходном каскаде:
Вложение 697458

Цитата:

---

Сообщение от gena60

В приведённых импульсах-полная ерунда у Вас,должно быть так:
В БП:
Вложение 697448
В выходном каскаде:
Вложение 697458

---

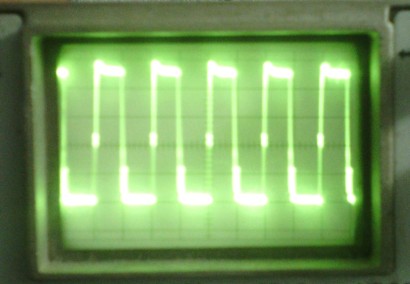

блок питания
Вложение 697790

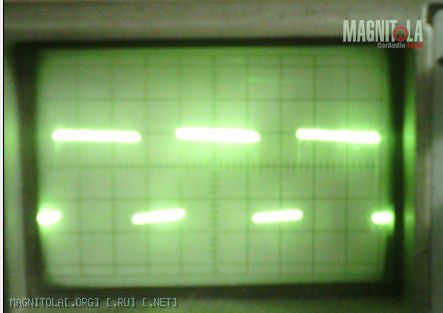

усилитель рабочая часть
Вложение 697792


а на вашем фото осциллограммы местами не перепутаны? ))
