Шим должен и без сигнала присутствовать,но если в затвор идёт не симметричный импульс-тогда и будут греться.Я уже показывал форму импульсов,которая должна быть в затворах-надо с этим разбираться в первую очередь,а потом о сигнале говорить.,Цитата:
Сообщение от sergey094
то что вы кинули там точно не перепутано? осциллограмма и подпись к ней?
Вложение 697926

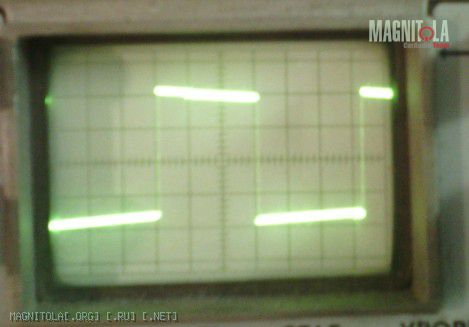

это у меня выход прямо с шим усилителя. на вход подан синус 50гц
вот такой сигнал на выходе на вход не чего не подаю

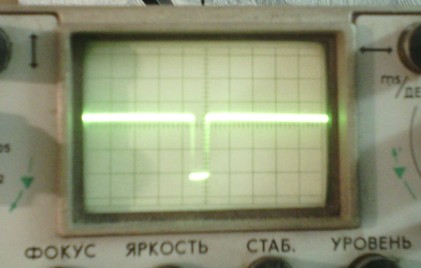

Вложение 698000 это на той стороне где все норм
это где греются транзисторы греются
подключен r229
Вложение 698008

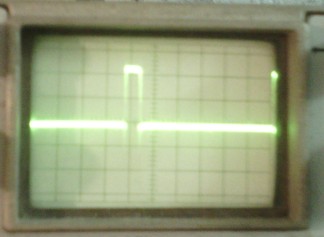

без резистора
Вложение 698014
sergey094, Если мои примеры не дают понимания,тогда не знаю как это объяснить другим методом-нагляднее уже не куда-то,что есть у ВАС не значит,что это правильно.Ежели у вас линейка не правильная и сантиметры с моими не сходятся-это не значит что у Вашей эталон(может так понятнее станет).Изучайте форму импульсов в теории сначала,мне трудно это сто раз повторять.Растянуть можно по разному на экране,но положительная и отрицательная часть импульса должна быть одинаковая-на данных осциллограммах я не вижу этого,может и слепой стал,ну нет этого здесь нигде.Ещё раз и последний,не о нагреве надо думать,как индикатора работоспособности,а о форме правильных импульсов прежде всего-по другому не могу это объяснить,к сожалению,да и как уже не знаю,все уже сказано об этом + наглядный пример.Когда это будет достигнуто,можно и поговорить о нюансах.,
Если я правильно понимаю- пресловутый R229 задает режим и с удалением его каскад начинает остервенело шарашить в ключевом режиме... Не сильно,честно говоря, разбираюсь в тонкостях работы ШиМ- усилителей- но то ,что каскад в возбуде- явно...надо искать причину. Кстати- какова предыстория попадания в ремонт и срок эксплуатации сабжа?
И - к примеру- попытать блокировочные конденсаторы?
Вы меняли тран-ры Q120-123 или их кто-то менял ,на них приходит хороший сигнал а с них с возбудом, по большому на это может повлиять 2 детальки R191,R180,ну и сами тран-ры ,сам драйвер это усь в Б классе. могу и ошибатся какой то ххххх и скорей всего n-p-n, попробуйте потусовать оставляя по одному в плече вот как-то так.
усилитель был накупан и не работал но вода в основном была на преобразователи что там нешел исправил.Цитата:
Сообщение от nomemory
и некоторые транзисторы из q120-127 были дохлые
сколько его гоняли понятия не имею достался уже в разобранном состоянии
вот есть еще один усилитель д класса схема точь такая же как у длс только транзисторов в бп и на выходе усилителя по больше но проблема таже что и у длс идет на те же транзисторы такой же сигнал
---------- Сообщение добавлено 19.01.2015 в 20:00 ----------
Цитата:
Сообщение от gena60
а можете тогда подсказать где искать?
и они вроде сейчас симметричные только верх и низ под наклоном ну это я как понял нету нагрузки
t + и t - по осциллограмме у Вас совсем разные,это и надо выравнивать сначала.,Цитата:
Сообщение от sergey094
вот так одинаково?Цитата:
Сообщение от gena60
Вложение 698864

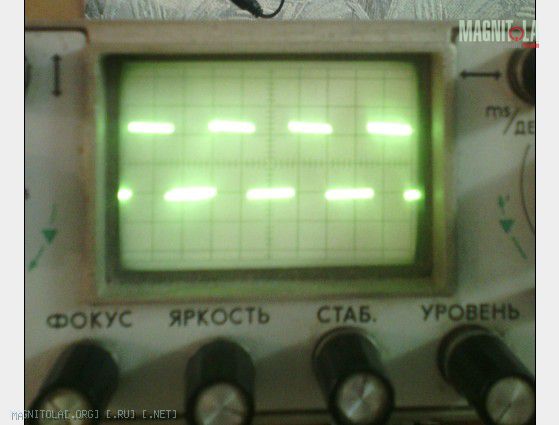

и вот где искажения были
Вложение 698866
сейчас убран резистор 229 и когда 189резистор убираю тоже все нормально становится
Купил усилитель новой почтой,пришел с Винницы
Начал проверять,оказалось что вышли из строя регуляторы фильтров скажите можно это както починить?когда крутишь его,понижая частоту с 3 кгц на 30 гц слышатся искажения и шум в динамиках
Усилитель хеликс б4 прцесион
olexone, Скорее всего подсохшие потенциометры. Либо менять, либо, если руки прямые, разбирать их, чистить ферритовые дорожки бензином или спиртом и смазывать. Смазать можно много чем, я например использую смешанный состав из масла для швейных машин+бензин для зажигалок. Неплохо помогает и хороший солидол. Обыно этот метод помогает надолго избавиться от шорохов.
ПС: А вообще негоже в чужие темы влезать..
