Проблемы с усилителем

Цитата:

---

Сообщение от WENQ

Попробуйте относительно выхода или средней точки транз-ов и дросселя(жду фото).И осторожно корпус прибора не должен иметь ни каких связей с любыми устройствами.

---

прибор не с чем не соприкасается
замерить то что идет на затворы относительно того что вы написали?
и на вход нужно подавать сигнал или без него?

Цитата:

---

Сообщение от sergey094

на вход нужно подавать сигнал или без него?

---

Нет нас интересует только несущая

Цитата:

---

Сообщение от sergey094

замерить то что идет на затворы относительно того что вы написали?

---

ДА

Цитата:

---

Сообщение от gena60

Это не в этом разделе выяснять надо,к сожалению.Разобраться с измерениями сначало надо бы,а то идёт полное разногласие в действиях.,

---

как вы говорили симметричный сигнал я сделал ну вот куда дальше капнуть не знаю(

Цитата:

---

Сообщение от WENQ

Нет нас интересует только несущая

ДА

---

относительно тех точек что вы сказали и без сигнала какая то ерунда получается
или я мерию как то не так

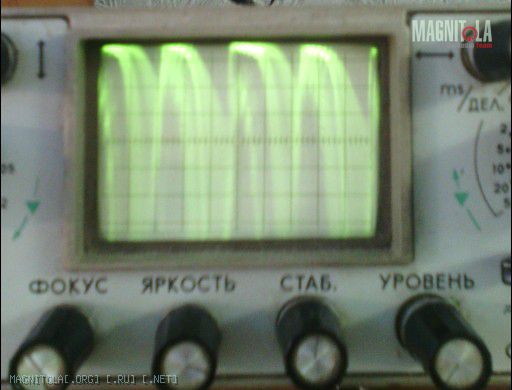

Вложение 699170

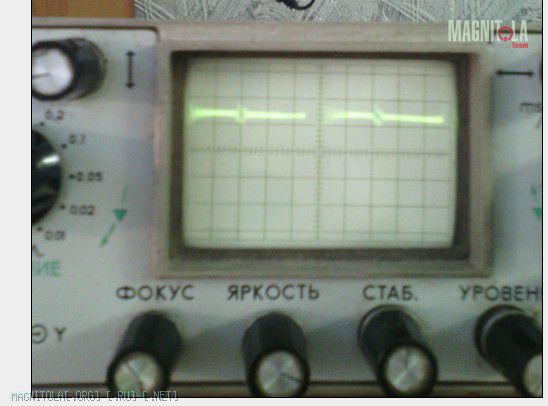

Вложение 699172
главный вопрос должны ли быть при замере впаяны выходные транзисторы?

Так понимаю что 1 снимок это верхнее плечо Q130-133 и R229 наместе,делитель есть.
короче час нарисую где и как замерить.

Цитата:

---

Сообщение от WENQ

Так понимаю что 1 снимок это верхнее плечо Q130-133 и R

---

нет первый как не странно q135-138

решил впаять по транзистору на выход впаял один в одно плечо один в другое транзисторы очень быстро прогрелись и до очень большой температуры
один отпаял норм другой не греется поменял с другим тоже не греется а когда вместе прогреваются

Вложение 699192 постараюсь обьяснить почему надо мерить плечо HI так,обратите внимание на отдельную(добавленную обмотку в бп) и организацию питания драйвера с С340+,получается типа гальваническая развязка(R229-230можно не учитывать) поэтому измерение относительно средней точки трансформатора БП так и c RCA некорректны . И нужно использовать делитель, так как здесь импульсы с амплитудой больше питания VCC+.
Теперь про нагрев, у вас транзисторы греются без радиатора?,хотя оные обязаны но на радиаторе незаметно и еще греется дроссель L101-102 сильно без нагрузки это нормально,(надеюсь вы его не будете разматывать), силовые нужно вернуть на место.примерно так.
Блин немного не верно нарисовал,плечо LO можно смотреть как обычно но можно и так.

Цитата:

---

Сообщение от WENQ

Вложение 699192 постараюсь обьяснить почему надо мерить плечо HI так,обратите внимание на отдельную(добавленную обмотку в бп) и организацию питания драйвера с С340+,получается типа гальваническая развязка(R229-230можно не учитывать) поэтому измерение относительно средней точки трансформатора БП так и c RCA некорректны . И нужно использовать делитель, так как здесь импульсы с амплитудой больше питания VCC+.
Теперь про нагрев, у вас транзисторы греются без радиатора?,хотя оные обязаны но на радиаторе незаметно и еще греется дроссель L101-102 сильно без нагрузки это нормально,(надеюсь вы его не будете разматывать), силовые нужно вернуть на место.примерно так.
Блин немного не верно нарисовал,плечо LO можно смотреть как обычно но можно и так.

---

ой я тормоз рука### у меня погорел диод 325 и около него дорожка прогорела щас померил относительно входа первого дросселя

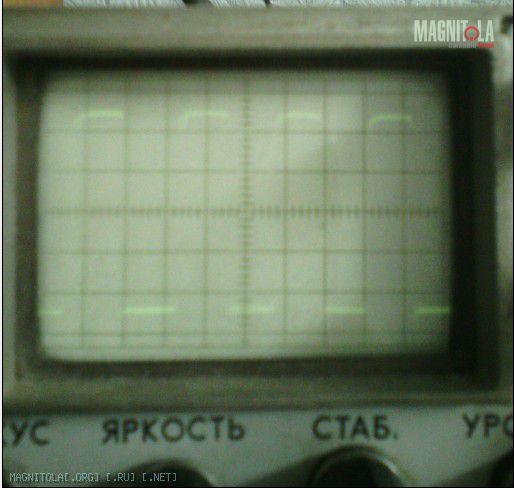

Вложение 699242
это на рабочей стороне
плохо видно осел мозг трет
и вот это после опять настройке осциллографа
на той стороне где не работало

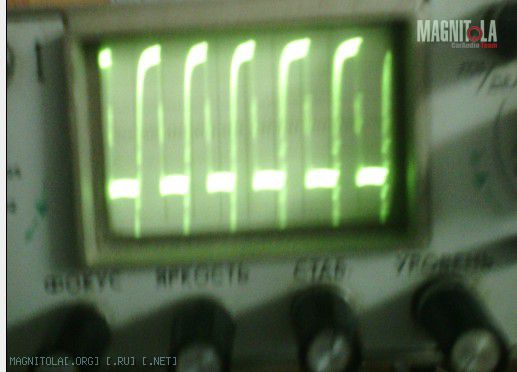

Вложение 699244

впаял по 1 выходному транзистору

Цитата:

---

Сообщение от WENQ

Вложение 699192 постараюсь обьяснить почему надо мерить плечо HI так,обратите внимание на отдельную(добавленную обмотку в бп) и организацию питания драйвера с С340+,получается типа гальваническая развязка(R229-230можно не учитывать) поэтому измерение относительно средней точки трансформатора БП так и c RCA некорректны . И нужно использовать делитель, так как здесь импульсы с амплитудой больше питания VCC+.
Теперь про нагрев, у вас транзисторы греются без радиатора?,хотя оные обязаны но на радиаторе незаметно и еще греется дроссель L101-102 сильно без нагрузки это нормально,(надеюсь вы его не будете разматывать), силовые нужно вернуть на место.примерно так.
Блин немного не верно нарисовал,плечо LO можно смотреть как обычно но можно и так.

---

Вложение 699248
какая то фигня вложение не могу открыть

С неделю назад как ремонтировал 12-й картинки ваши соответствуют только чище наверно осцил. получше и щуп настроен.
