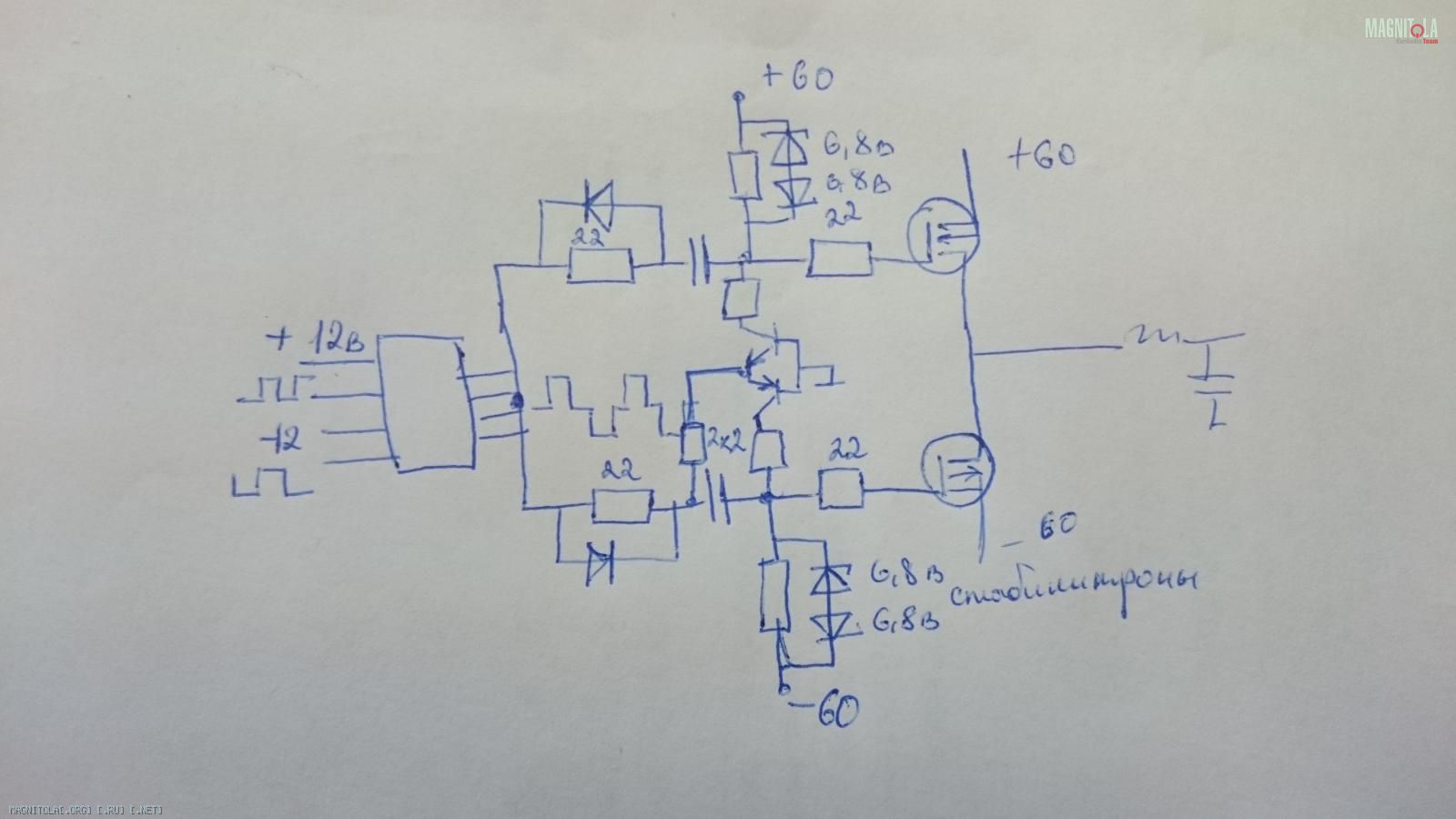

Вот подправил немного схему
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 1293946
Как то сильно закручено в схеме,такой вариант ещё не встречал,придётся покопать СМ в похожем построении.Единственное,что можно пока сказать-шим может отсутствовать,если ключи не стоят в нагрузке.,
Репутация: 2074 А какого номинала резисторы поставить взамен полевиков, для теста? Это не вся схема там до этой неизвестной "сборки" ещё несколько каскадов. У меня только не получается грамотно срисовать.
Репутация: 1293946 Резистор не решит проблему, ни каким образом.,
Репутация: 2074 Раз ты говоришь что без полевиков не будет работать, я хочу в замен полевиков поставить резисторы и посмотреть форму импульсов на них или что то другое надо вешать?включать надо до затворного резистора на землю правильно понимаю?

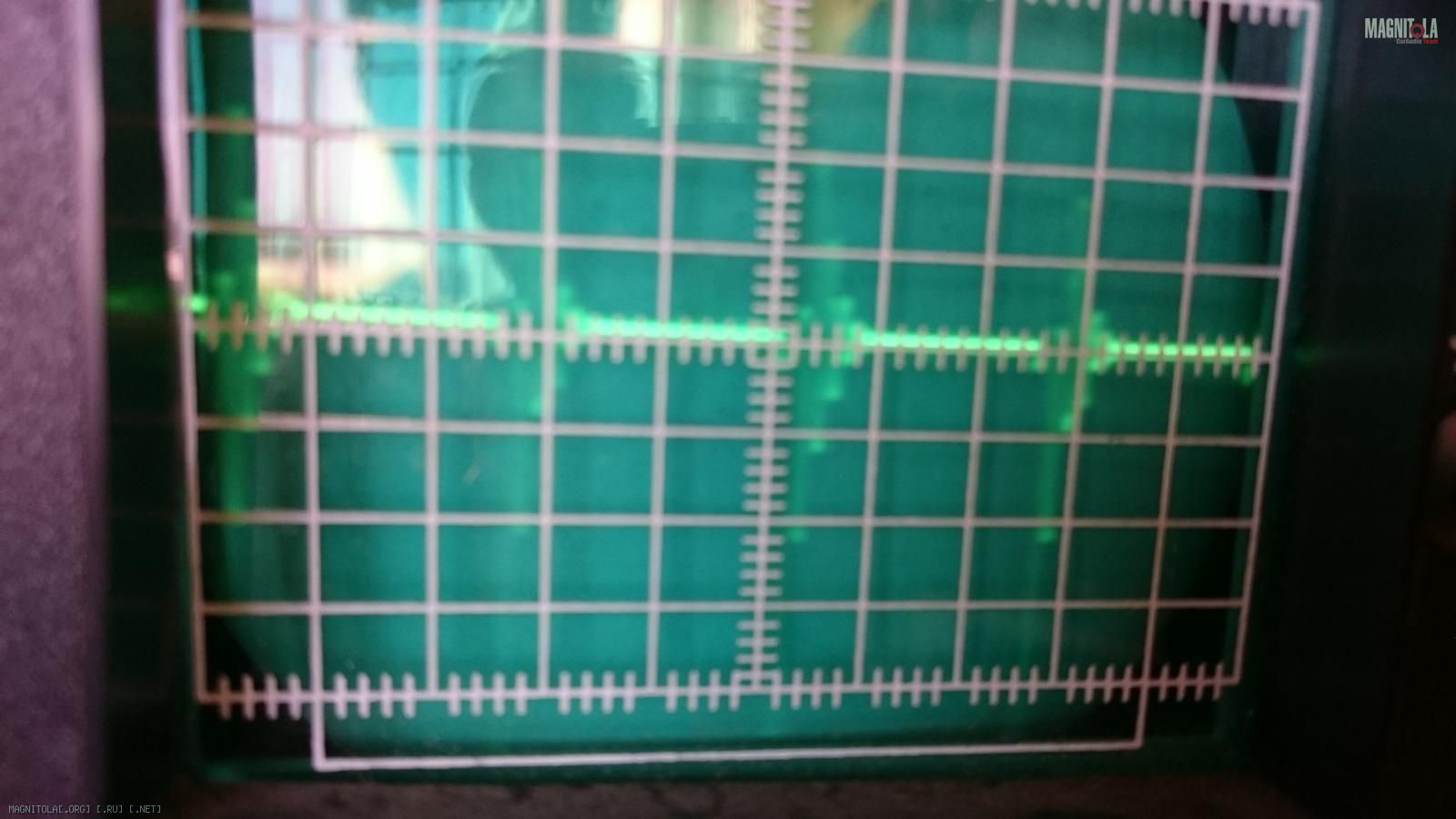

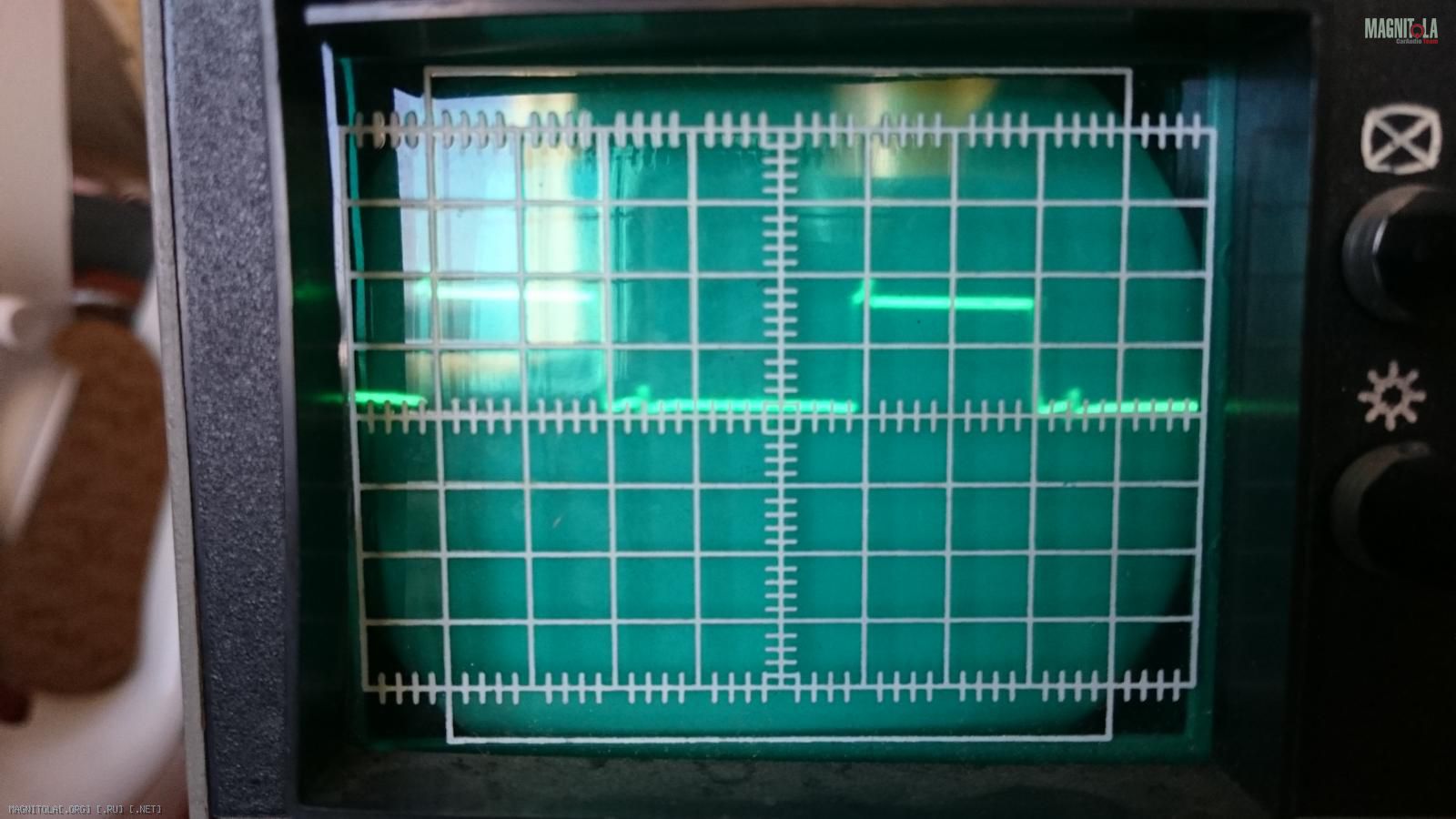

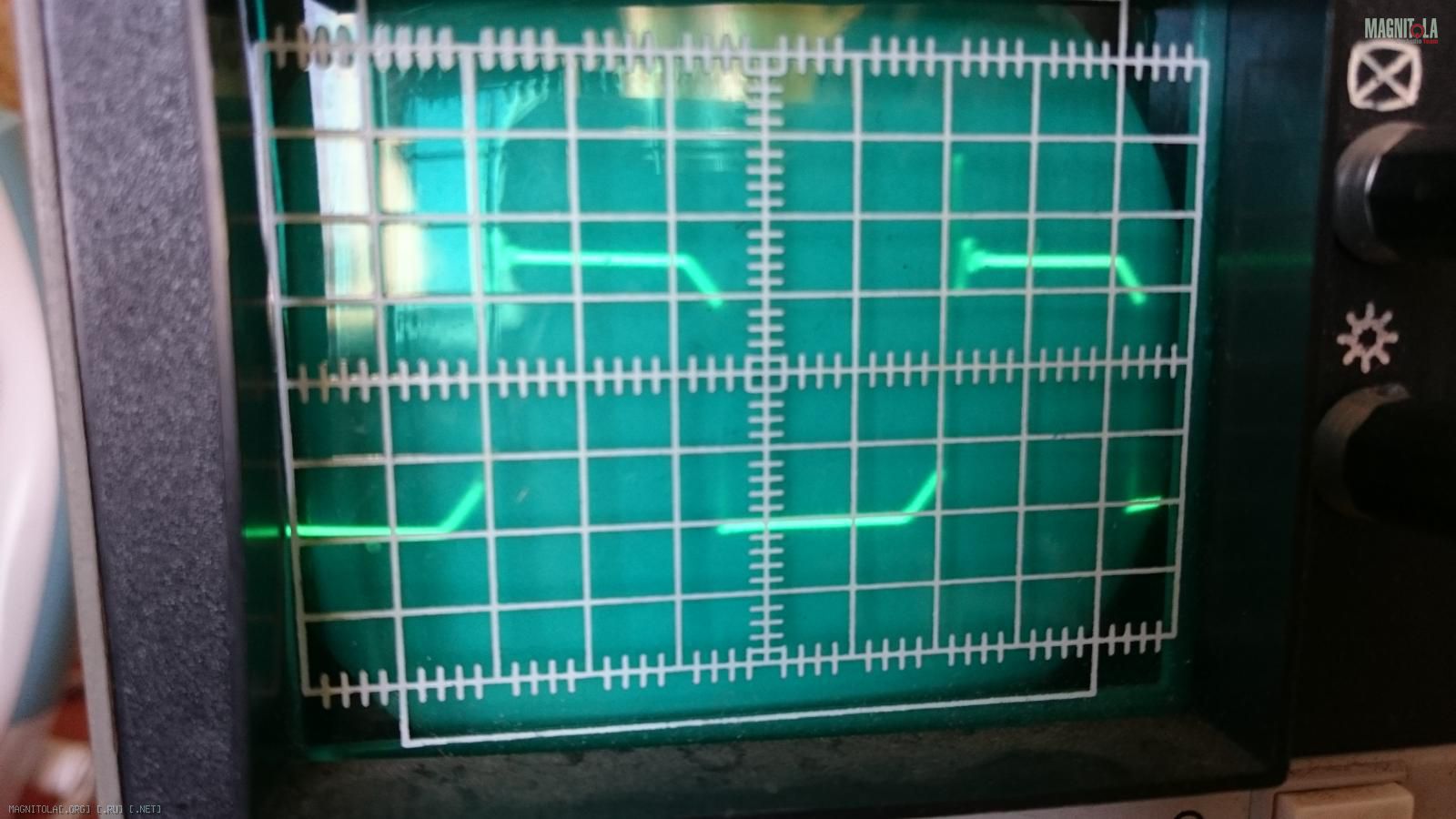

Репутация: 2074 Появилась другая проблема, плюсовое напряжение ум прыгает, 30-50 в мультиметр показывает. после выключения когда остаётся заряд на конденсаторах мультик показывает нормально +80. На минусе таких фокусов нет. При этом после кренки такая же ерунда. На каждое плечо питания свой трансформатор. Ниже осцилограммы на истоки полевиков в пн, на 9 ноге тл, после выпрямления до дгс и на 5 ноге тл.
Репутация: 2074 Я так думаю все косяки из за пн идут, мог бы попробовать включить усь с другого бп что бы проверить предположение но пока нет такой возможности.
Репутация: 1293946 Резистор-это другая нагрузка,а транзистор участвует в другом направлении.

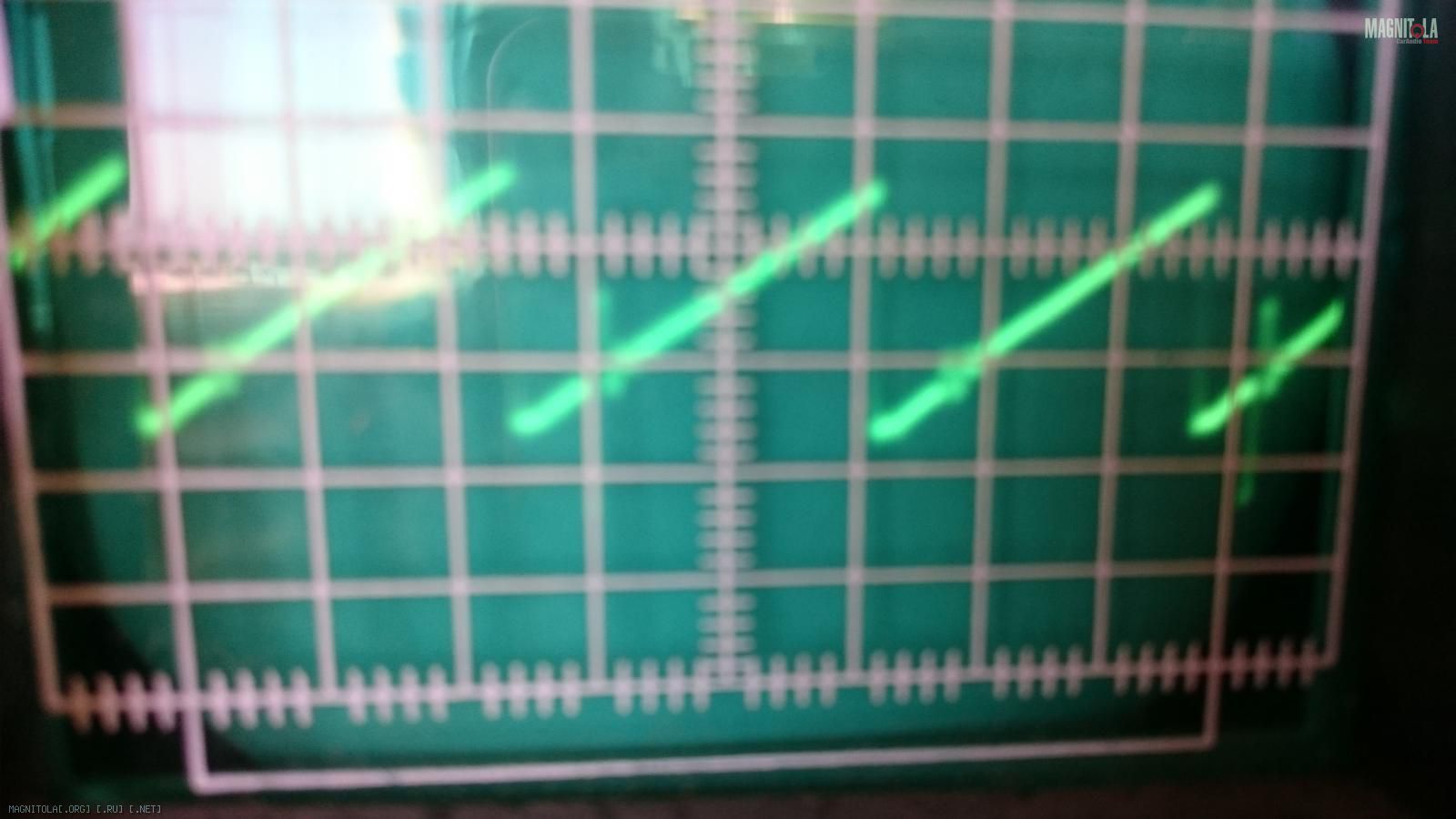

На пятой пила есть,она и должна быть.А вот быстрый разряд конденсатора в плече,говорит о возможном косяке в схеме.Мне кажется,что пока не всё до конца проверено в схеме и есть косячные детали.,
Репутация: 2074 Вы наверное неправильно поняли когда пн работает выходное напряжение прыгает, любые числа но не +80. После выключения на конденсаторах все как положено +80 после начинается разрядка на 4.7к с одинаковой скоростью, как и в минусовом плече. Такое чувство что пн включается- выключается во время работы, но на осцилограммах вроде все ок. Причём так бывает не всегда, иногда пн работает нормально таких явлений не наблюдается.
Репутация: 1293946 Слово "иногда" должно отсутствовать,а стабильная работа БП обязательна-возможно защита на это влияет,как вариант при таком поведении БП.,
