ремонт hannibal hl-2000.1d

Честно говоря искать косяки в его схеме мне очень не хочется там схема чисто китайская(лишь бы работало) http://magnitola.org/users/photo/105...8_DSC_0056.jpg (это я её попытался срисовать) да и мс драйвера неизвестно какая (корпус сточен). Я думаю проще новую схему драйвера сделать. С какого нибудь другого усь содрать, что можете сказать на эту тему. и есть ещё вариант после платы драйвера усилителя поставить мс для управления полевиками например ir2010?

Думаю отремонтировать всё же проще а так можно и 2010 её часто использовали.

Сообщение от fusion54

Тогда такой вопрос как грамотнее включить её в схему

fusion54, её это что?Мы здесь не догадками занимаемся всё же....Технический язык должен быть на уровне,а если он страдает и не хватает знаний,тогда получаем метод тыка и более ничего.Процессы действий нужно не только понимать,но и анализировать тоже.,

Извиняюсь за то что сбил с толку я имел ввиду 2110. Кстати я поднял питание на плате драйверов там стояли стабилитроны на 9.1 я подал напрямую 12 после кренки картина на затворах стала больше похожа на меандр, но при выключении полевики все равно отправляются в урну даже лампа не спасает. Я думаю что при выключении полевики не успевают закрывается и происходит кз, так понимаю все упирается в драйверный каскад, кондеры на выходе целые, защиту отключал не помогает.

Сообщение от fusion54

Кстати я поднял питание на плате драйверов там стояли стабилитроны на 9.1 я подал напрямую 12 после кренки картина на затворах стала больше похожа на меандр, но при выключении полевики все равно отправляются в урну даже лампа не спасает.

Издеваться можно очень долго в экспериментах,но понять свои убеждения надо в первую очередь-хаотичность в решении,только усугубляет процесс в этом.,

Сообщение от fusion54

но при выключении полевики все равно отправляются в урну даже лампа не спасает

Посмотрите пост №110 в этой теме:
Ural AK 1.500
...возможно поможет в мыслях.,

Сообщение от gena60

Посмотрите пост №110 в этой теме:
Ural AK 1.500
...возможно поможет в мыслях.,

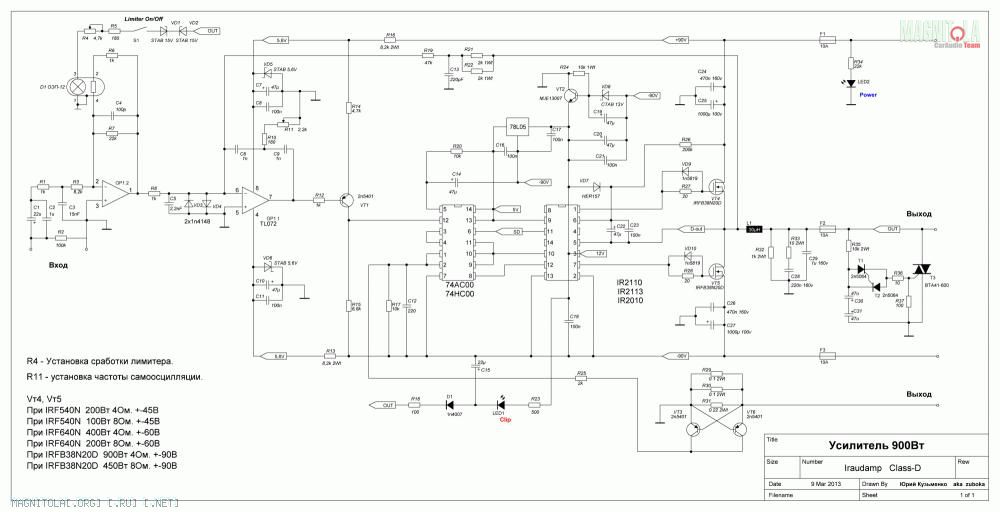

Спасибо за ответ я уже вчера подумал об этом и то что затворы на истоки посадить через 100к как в схеме приложенной ниже. Решил ещё раз перепроверить все детали, нашёл два пробитых стабитрона 6.8в о которых указывалось в начале темы. Подумал и решил пока не ставить полевики, вместо них вппять конденсаторы эквивалентной ёмкости затворов и посмотреть что происходит на затворах во время выключения.

Ответьте пожалуйста тогда на такой вопрос, я выше выкладывал осцилограммы. Которая в средней точке до дросселя сделанна из за чего там могут быть такие всплески и как от них избавиться?
