Моноблок la-1600md непонятное поведение. (пропала мощность, искажается синус)
Несколько месяцев назад взял с рук моноблок LA-1600md
Во время тестов работал нормально, и какое то время в машине работал отлично, но начал дурить:
1) пропала мощность
2) подал синус - а в результате получил не пойми что.
Перед началом эксплуатации его немного продул.

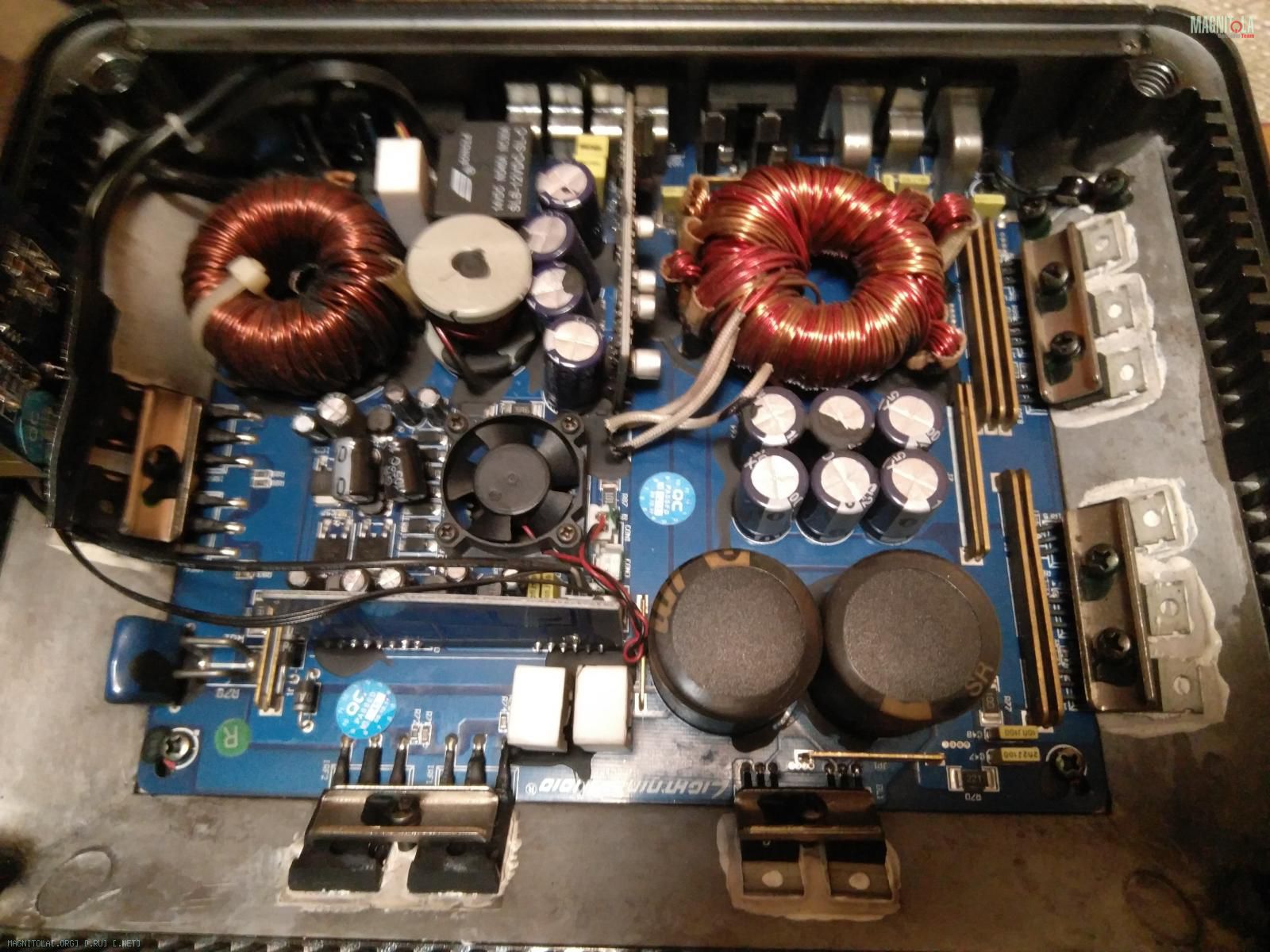

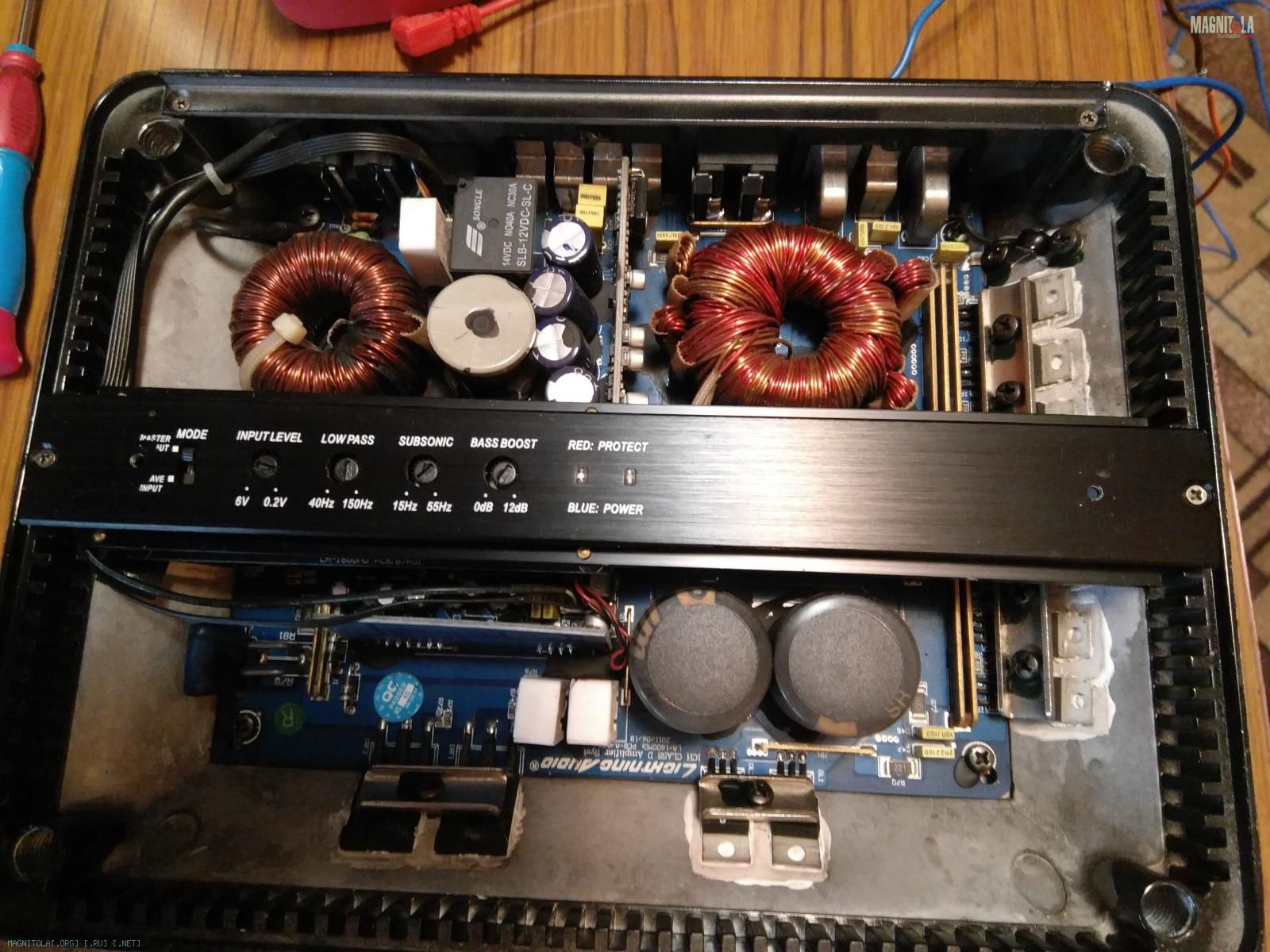

Вложение 1290451Вложение 1290453
Один раз его снимал с машины, открыл крышку, плату не снимал, постучал повертел - ничего не изменилось, потом вроде опять заработал, постучал повертел - вроде работает, вернул в машину, месяц было нормально - а потом опять, баса нет, играет еле еле, прогнал синусы - ну и вот что получилось:

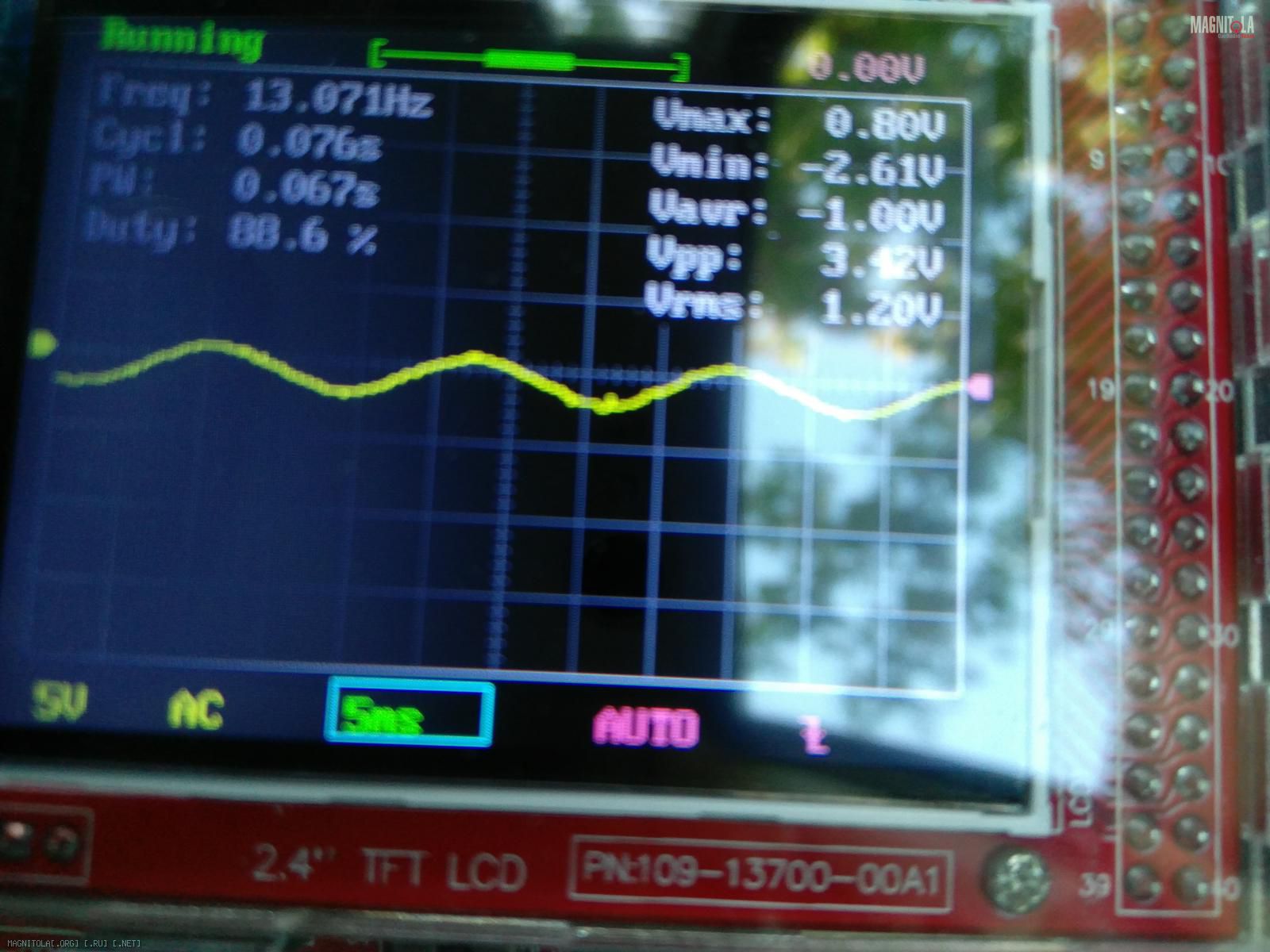

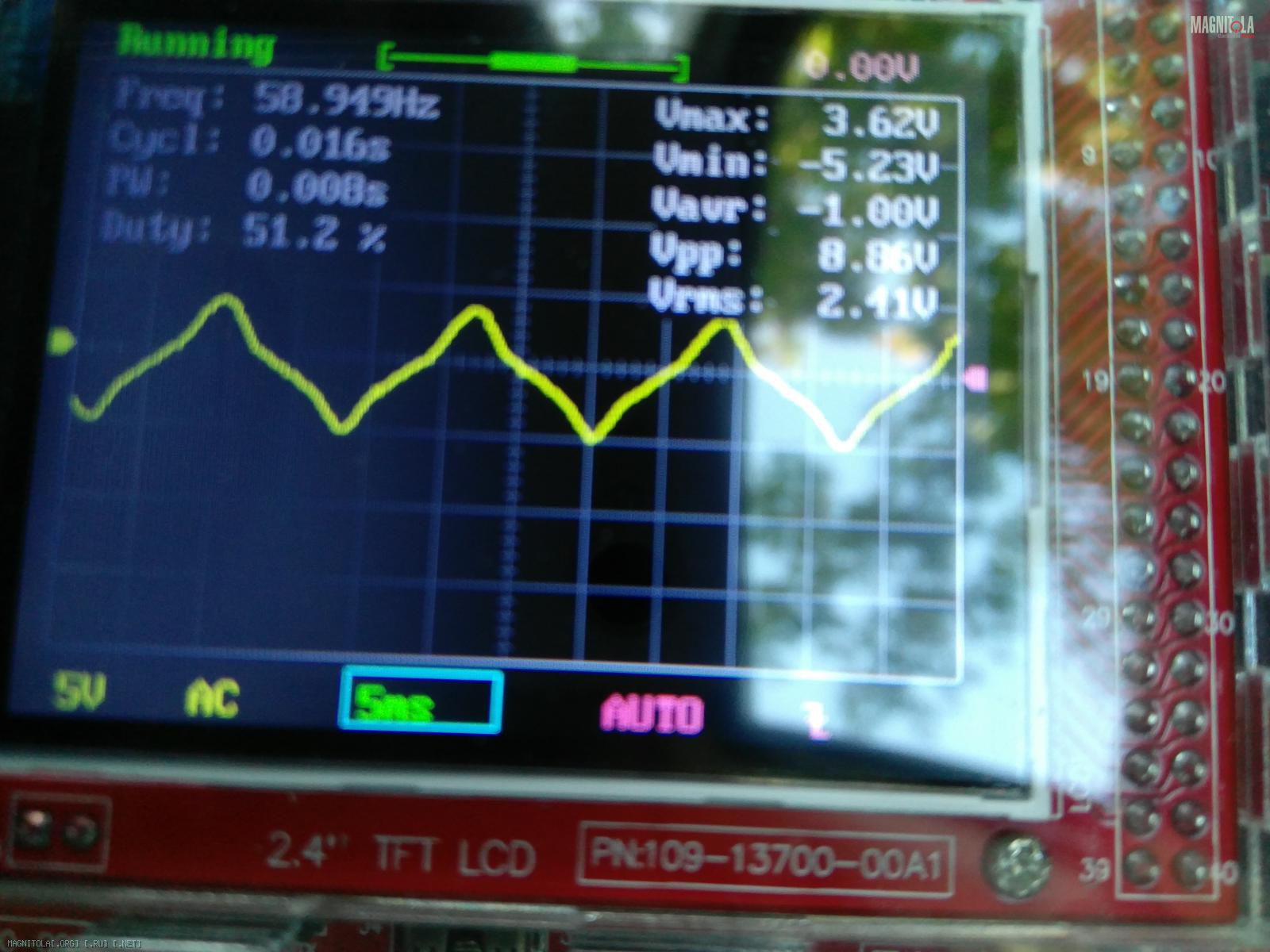

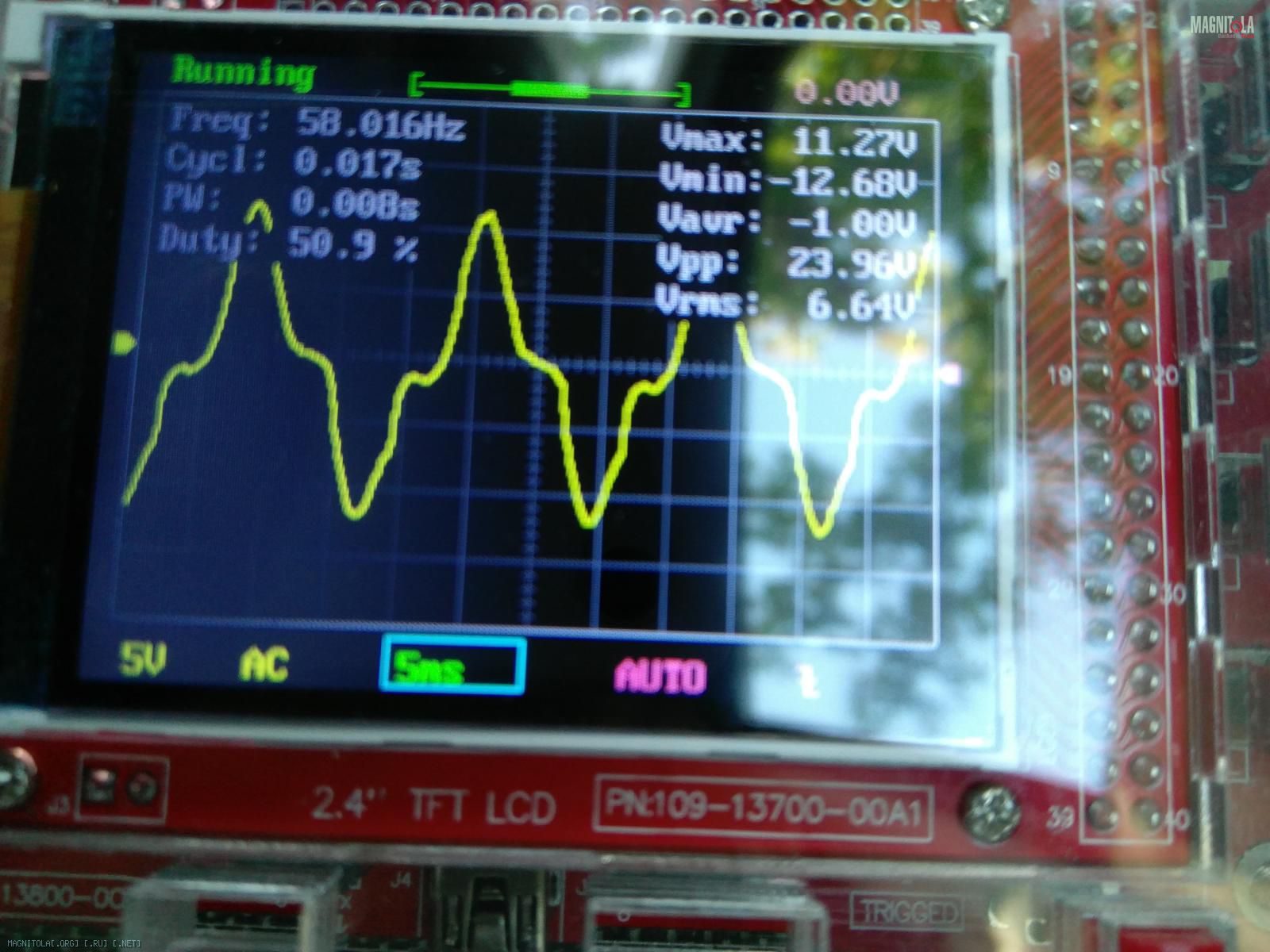

Вложение 1290441Вложение 1290443Вложение 1290445
гейн сильно не прибавлял - ибо увеличиваются искажения
(Сабсоник в минимум, срезы ВЧ на максимум 150Гц, басбуст в ноль, выносной регулятор отключен)
Синусы подавал с линейного выхода портативного dvd плеера, регулировок никаких нет, даже уровня (сигнал на линейниках чистый)

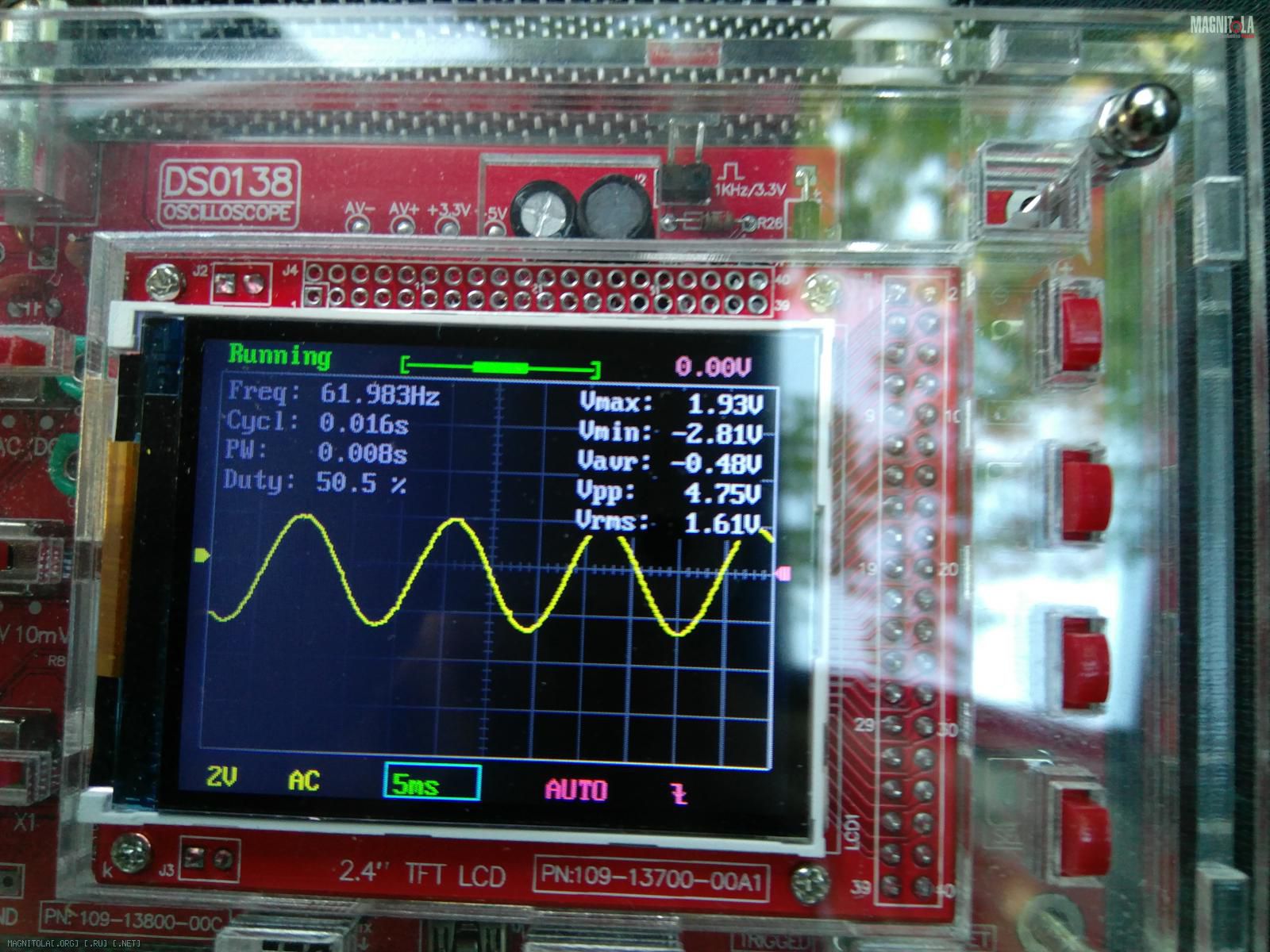

Вложение 1290447
Саб в норме, сопротивление 4Ом, питание на клеммах в норме, провода в норме, кг25.
пробовал другой усилитель - синус в порядке

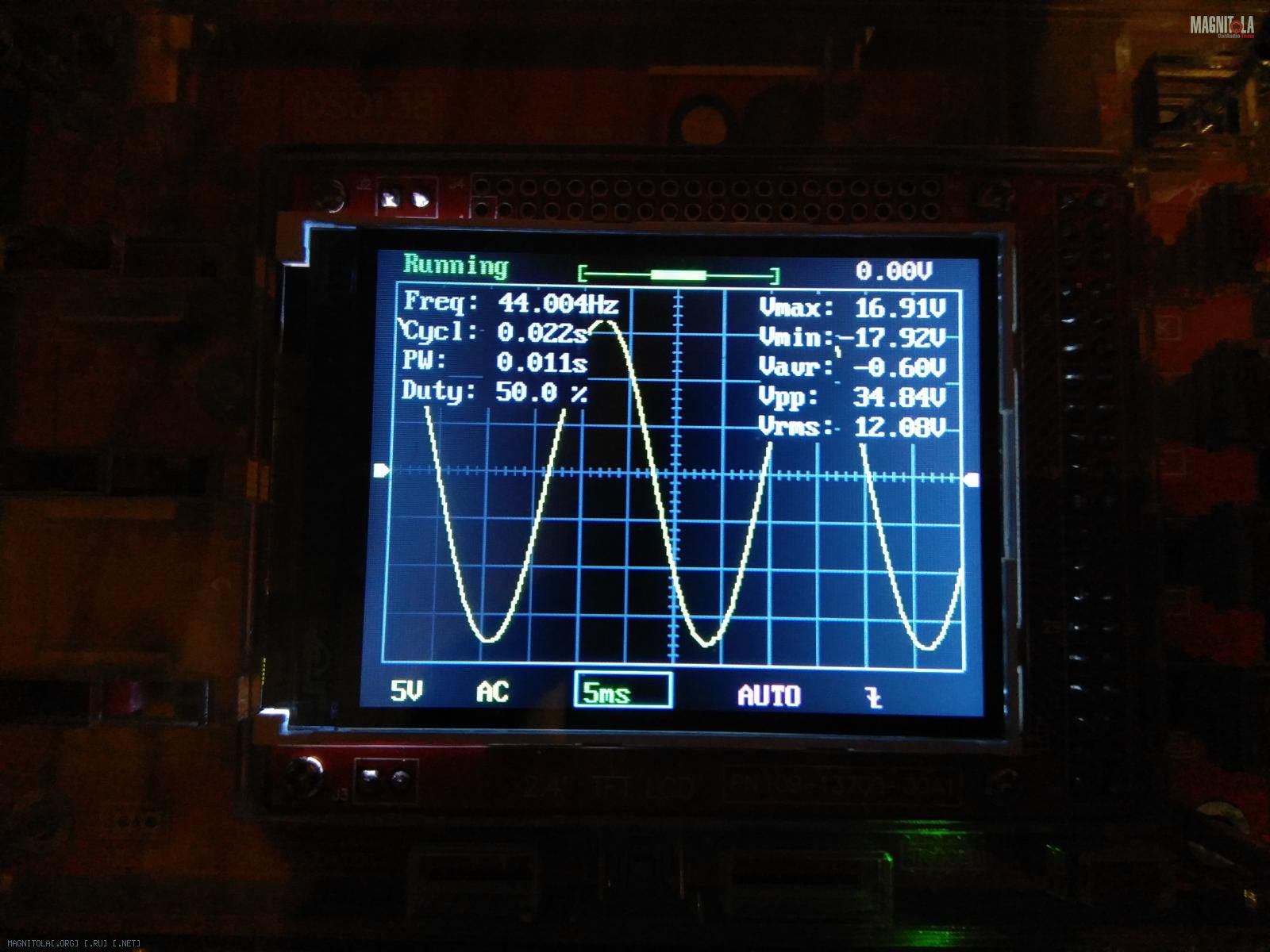

Вложение 1290449
попробовал в режиме Slave та же картина (при увеличении громкости источника)

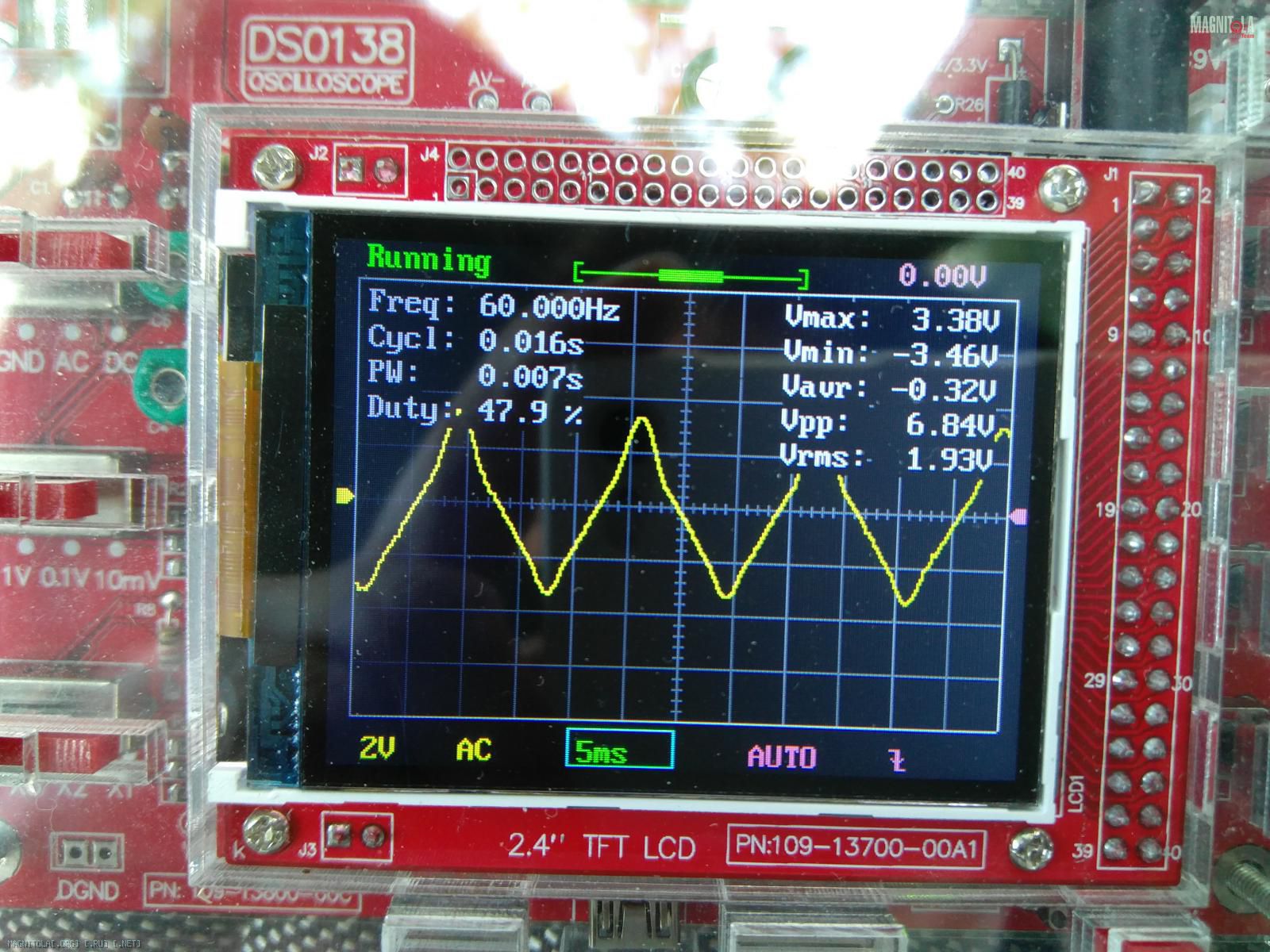

Вложение 1290459
На что похоже такое поведение усилителя?
Заранее спасибо.
Re: Моноблок la-1600md непонятное поведение. (пропала мощность, искажается синус)
Привет.
Если все напряжения в порядке,то начинать нужно с блока кроссовера.Прохождение сигнала от входа и так до оконечника. реакция на регулировки гейна,буста и тд.
И очень похоже на плохую работу тактового генератора.
Re: Моноблок la-1600md непонятное поведение. (пропала мощность, искажается синус)
Цитата:
Сообщение от
Rejekt Привет.
Если все напряжения в порядке,то начинать нужно с блока кроссовера.Прохождение сигнала от входа и так до оконечника. реакция на регулировки гейна,буста и тд.
вроде в режиме slave блок кроссовера не функционирует, или я ошибаюсь...
Цитата:
Сообщение от
Mаксимус попробовал в режиме Slave та же картина (при увеличении громкости источника)
Вложение 1290459
Re: Моноблок la-1600md непонятное поведение. (пропала мощность, искажается синус)
Повторюсь... Напряжения все в норме?
Для усилителя +- 50(может отличаться.)
Для блока кроссовера +-15 (может отличаться) ?
Re: Моноблок la-1600md непонятное поведение. (пропала мощность, искажается синус)
Цитата:
Сообщение от
Mаксимус вроде в режиме slave блок кроссовера не функционирует, или я ошибаюсь...
именно так, в режиме подмастерья девайс получает уже готовый сигнал для усиления по мощности, т.е. на мастере входной сигнал приготавливается и гонится на вход импульсного УМ подмастерью.
Вложений: 1
Re: Моноблок la-1600md непонятное поведение. (пропала мощность, искажается синус)
Цитата:
Сообщение от
Rejekt Повторюсь... Напряжения все в норме?
Для усилителя +- 50(может отличаться.)
Для блока кроссовера +-15 (может отличаться) ?
в точке шлейфа входа в основную плату - сигнал с платы регуляторов чистый синус.
На здоровенных конденсаторах по 49.2В
на F16C20A на одном плюс на другом минус 49.2

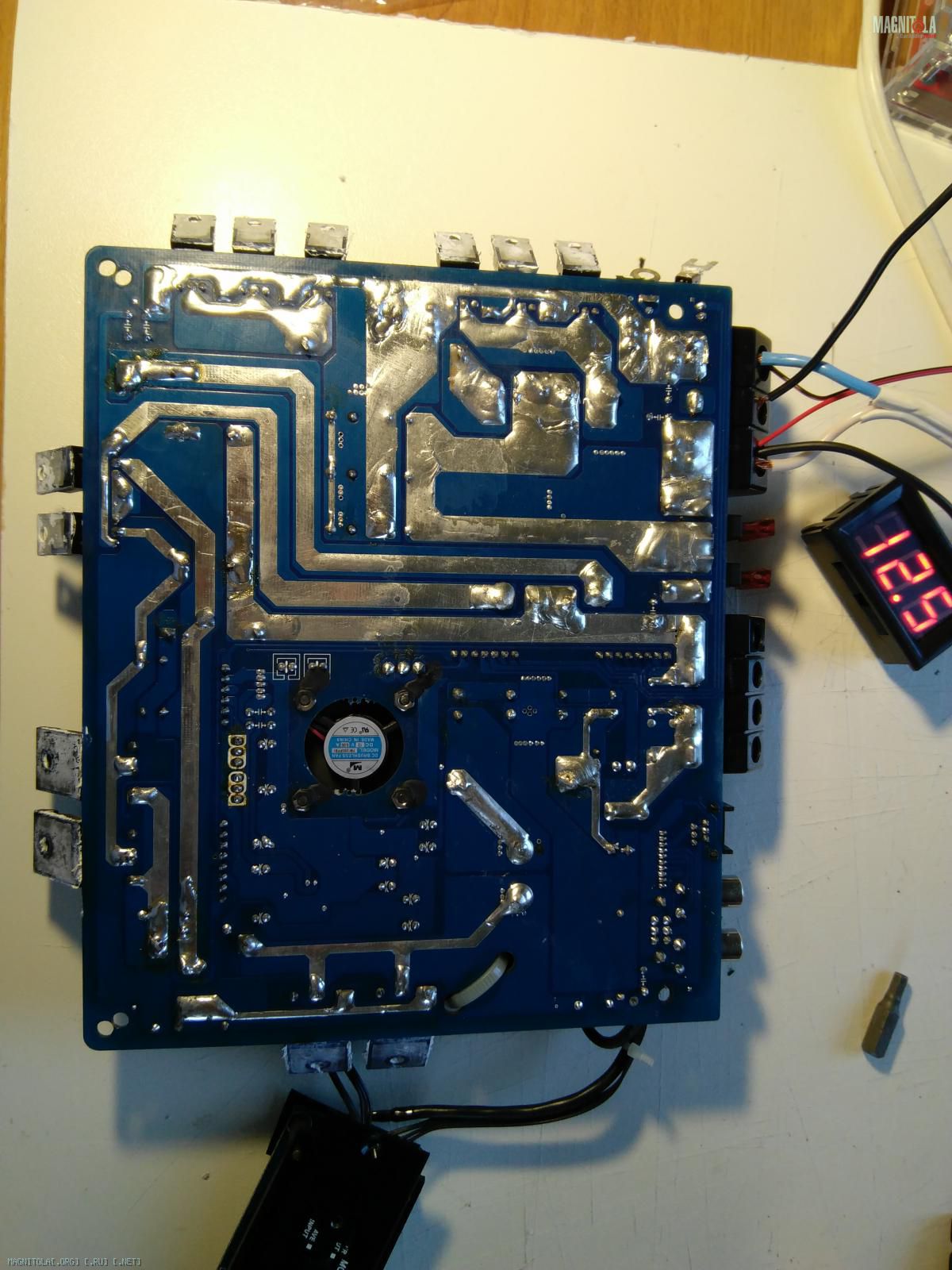

на группах SW3205 (по три которые) - приходит 12.5В
Вложение 1290625
А вот на выходных IRFP250N пока не понял...
Re: Моноблок la-1600md непонятное поведение. (пропала мощность, искажается синус)
Там точно только 2 питания? +9 или +5 в. там нет?
Re: Моноблок la-1600md непонятное поведение. (пропала мощность, искажается синус)
Хорошо.
Блок питания усилителя мощности можно считать исправным.
Далее необходимо измерить питание блока кроссовера...тот что под планкой.
+ 5 должно быть тоже
Ir2092 там есть или другая ?
Re: Моноблок la-1600md непонятное поведение. (пропала мощность, искажается синус)
Цитата:
Сообщение от
Mаксимус А вот на выходных IRFP250N пока не понял...
Короче тестер у меня сходил с ума.
Между стоком и истоком прыгают значения порядка 111 то в превышение (хотя тестер стоял в режиме 200 постоянного)
взял другой тестер
исток сток - 49.2 а а если перевернуть щупы - значения чуть отличаются (на вольт) :eek:
на затворе 3.8В на всех
Вложений: 9
Re: Моноблок la-1600md непонятное поведение. (пропала мощность, искажается синус)
Цитата:
Сообщение от
Rejekt Хорошо.
Блок питания усилителя мощности можно считать исправным.
Далее необходимо измерить питание блока кроссовера...тот что под планкой.
+ 5 должно быть тоже
Ir2092 там есть или другая ?

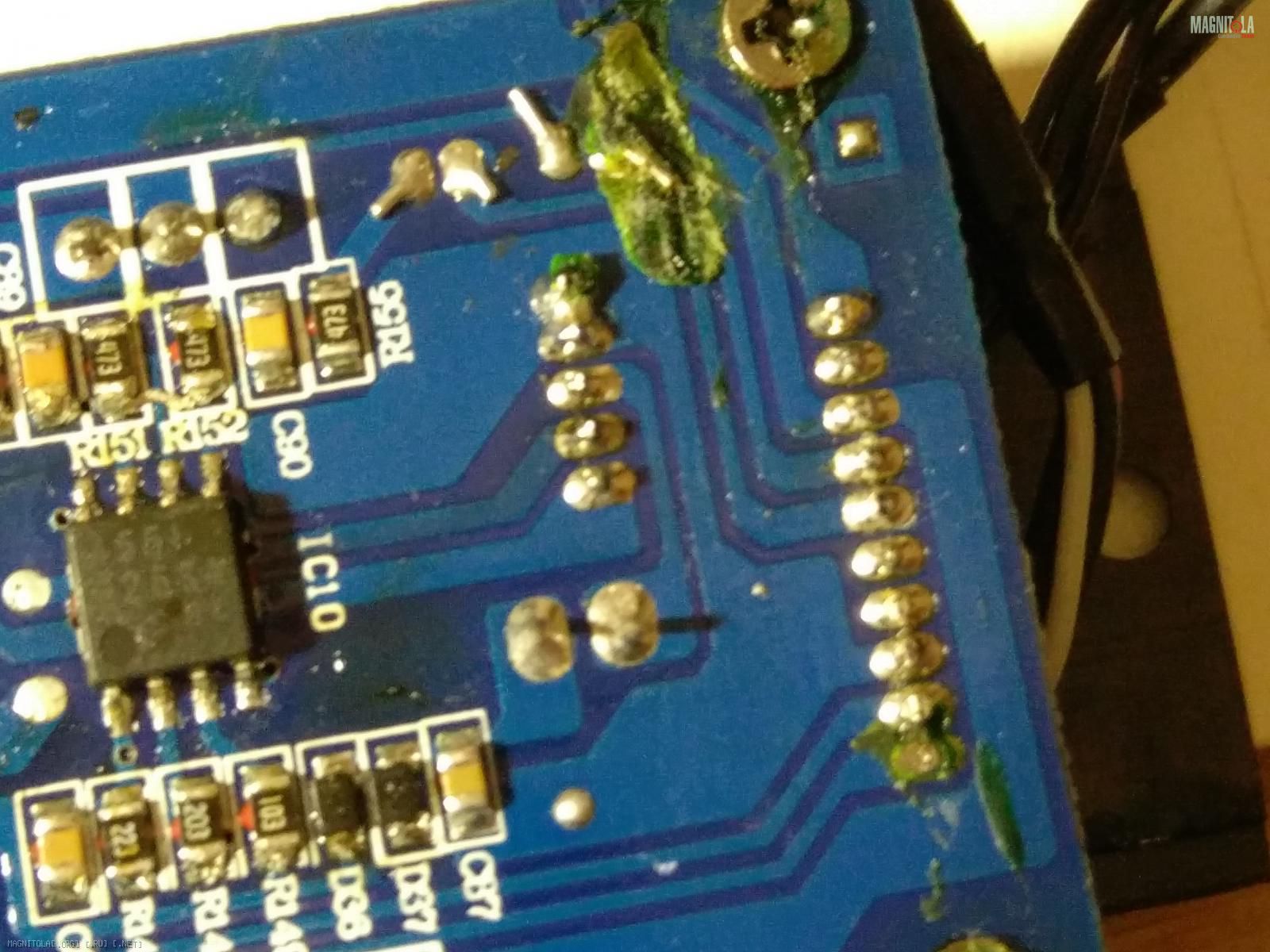

Вложение 1290627
Пятиконтактный шлейф который идёт на плату после две крайние - земля, с другой стороны две крайние +14.9 и -14.9
по центру сигнал в сторону усилителя - и синус там нормальный.
Плюс пробовал режим Slave (и синус на усилителе был тоже с помехами), так что предполагаю, что на сигнал портится уже после этой платы.
Цитата:
Сообщение от
Mаксимус попробовал в режиме Slave та же картина (при увеличении громкости источника)

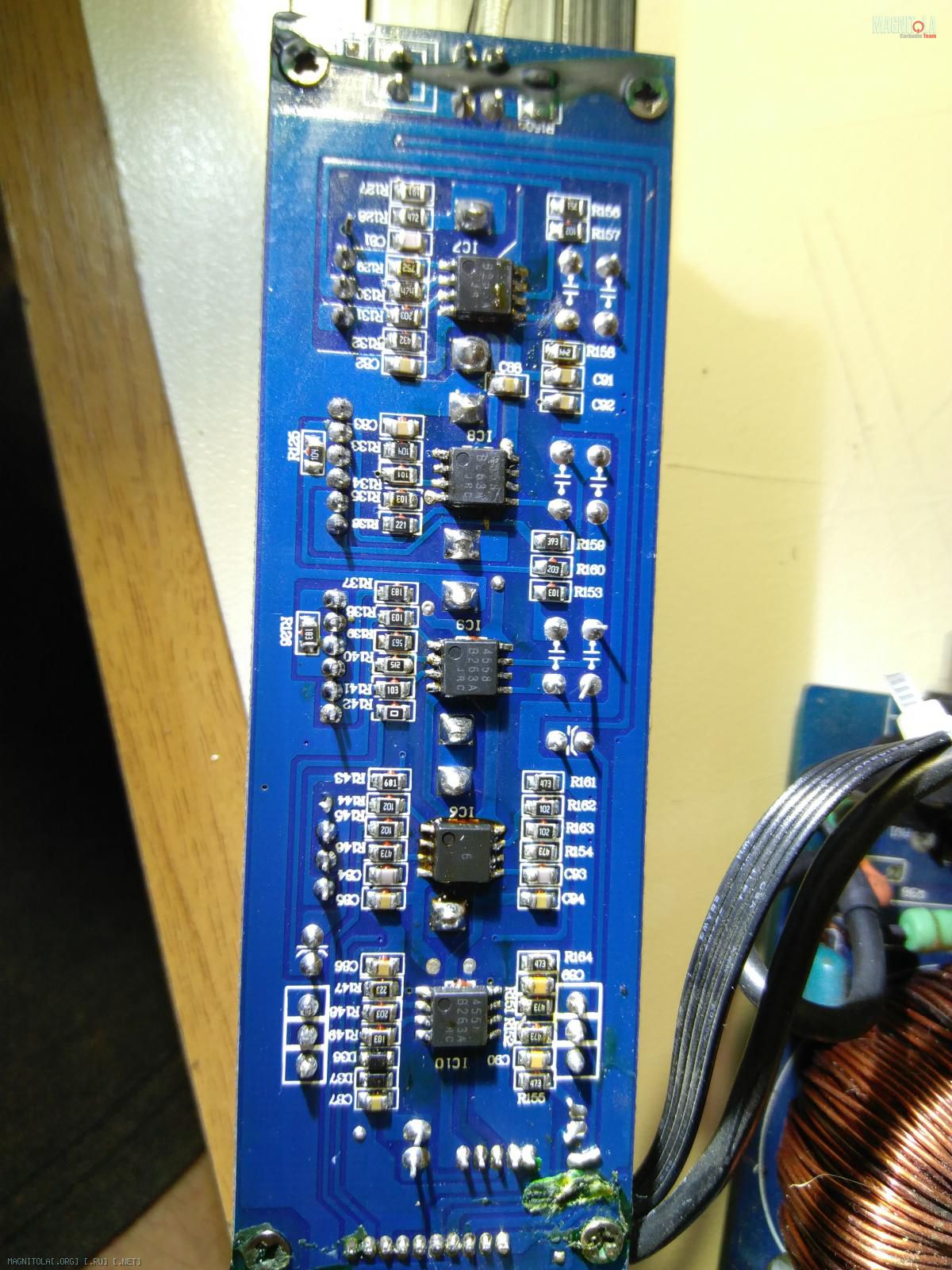

Вложение 1290629

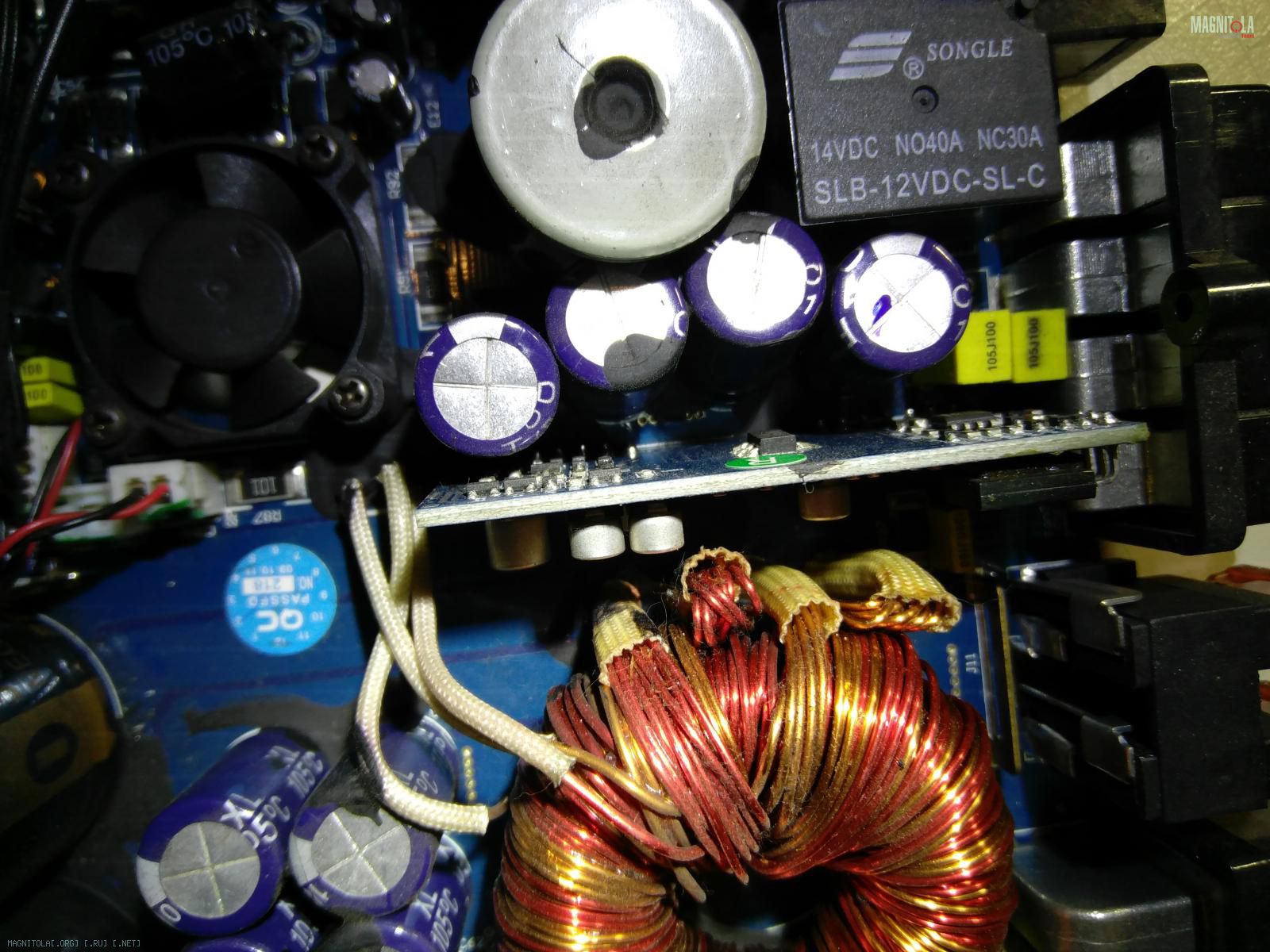

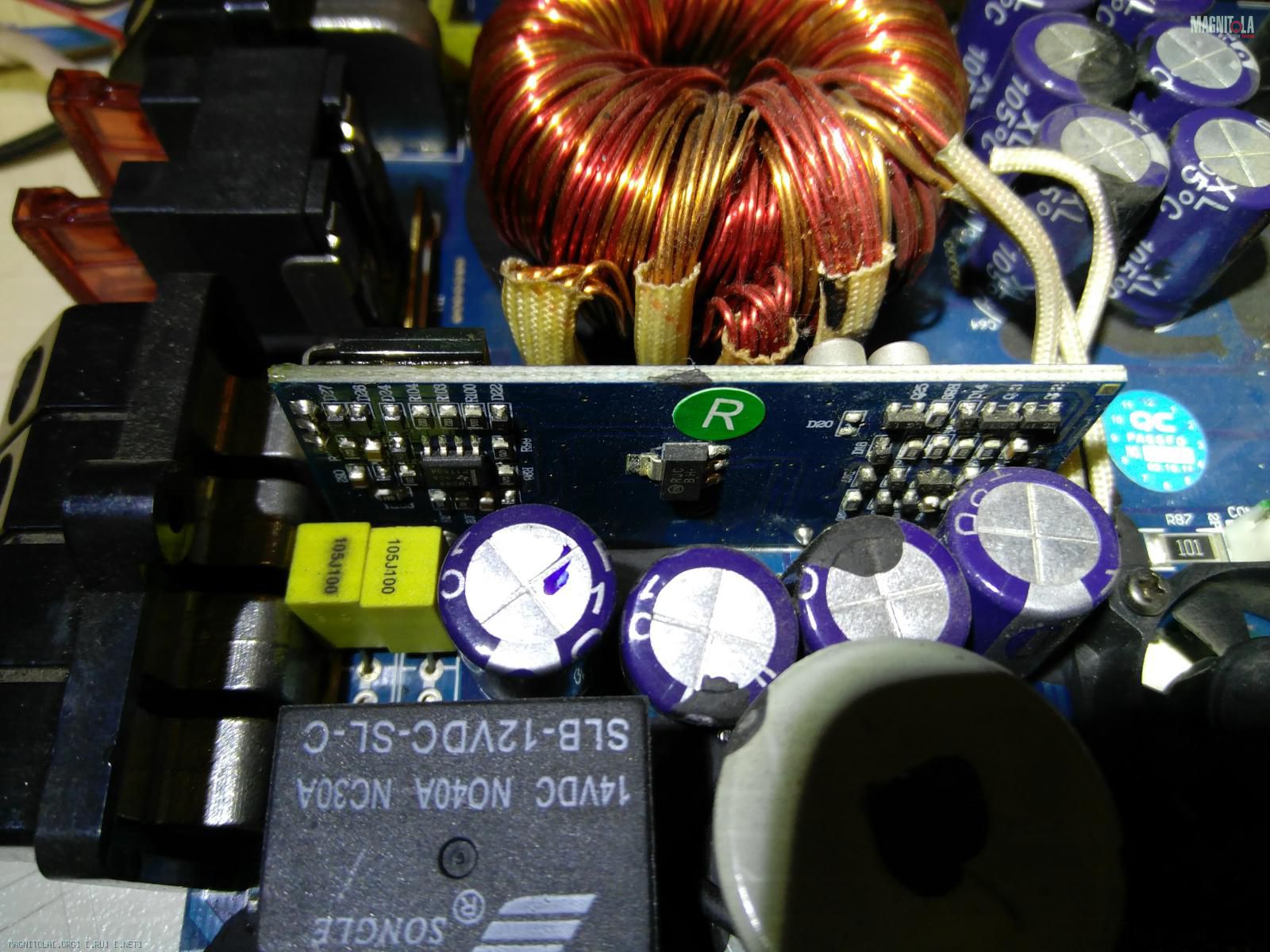

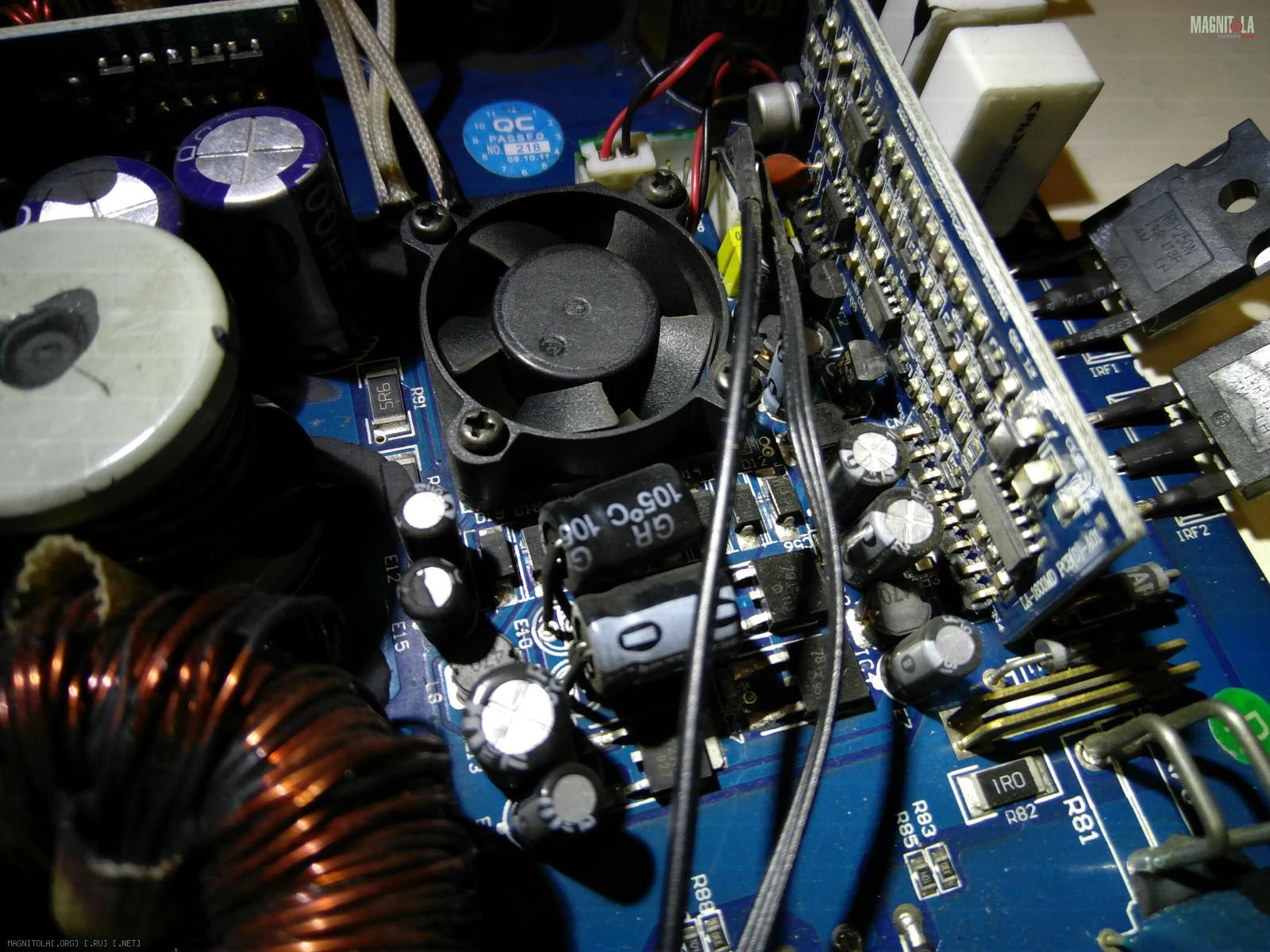

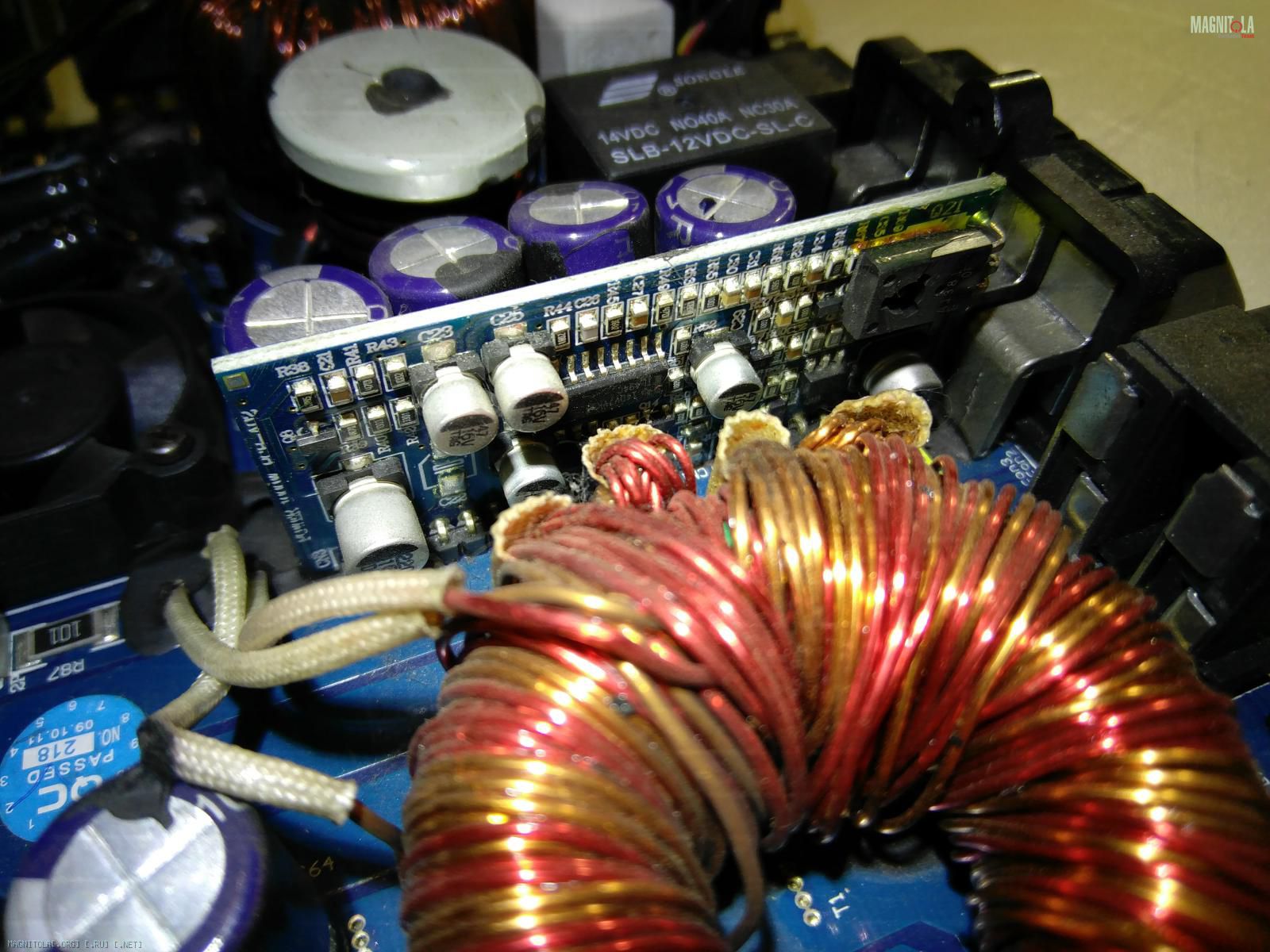

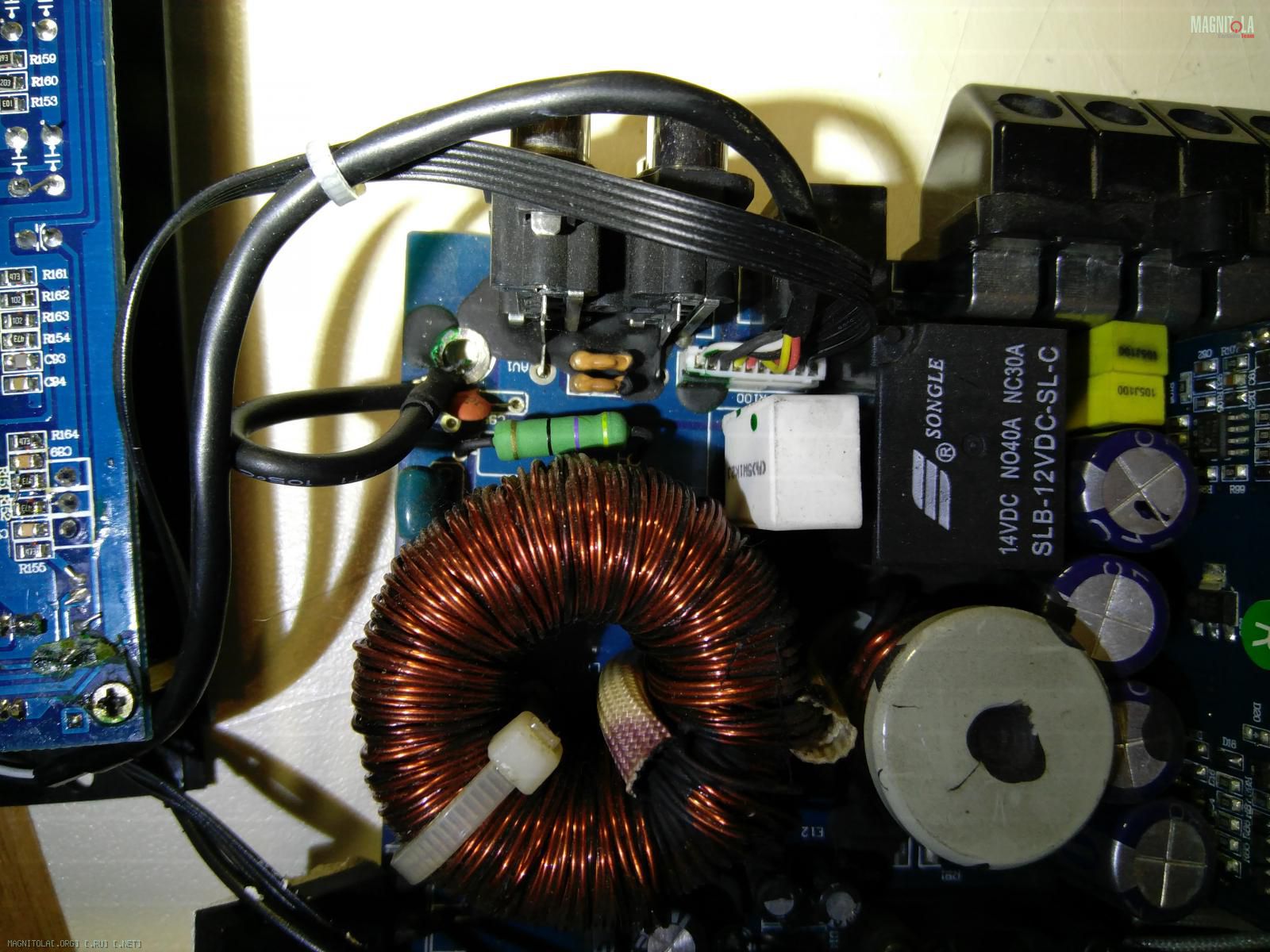

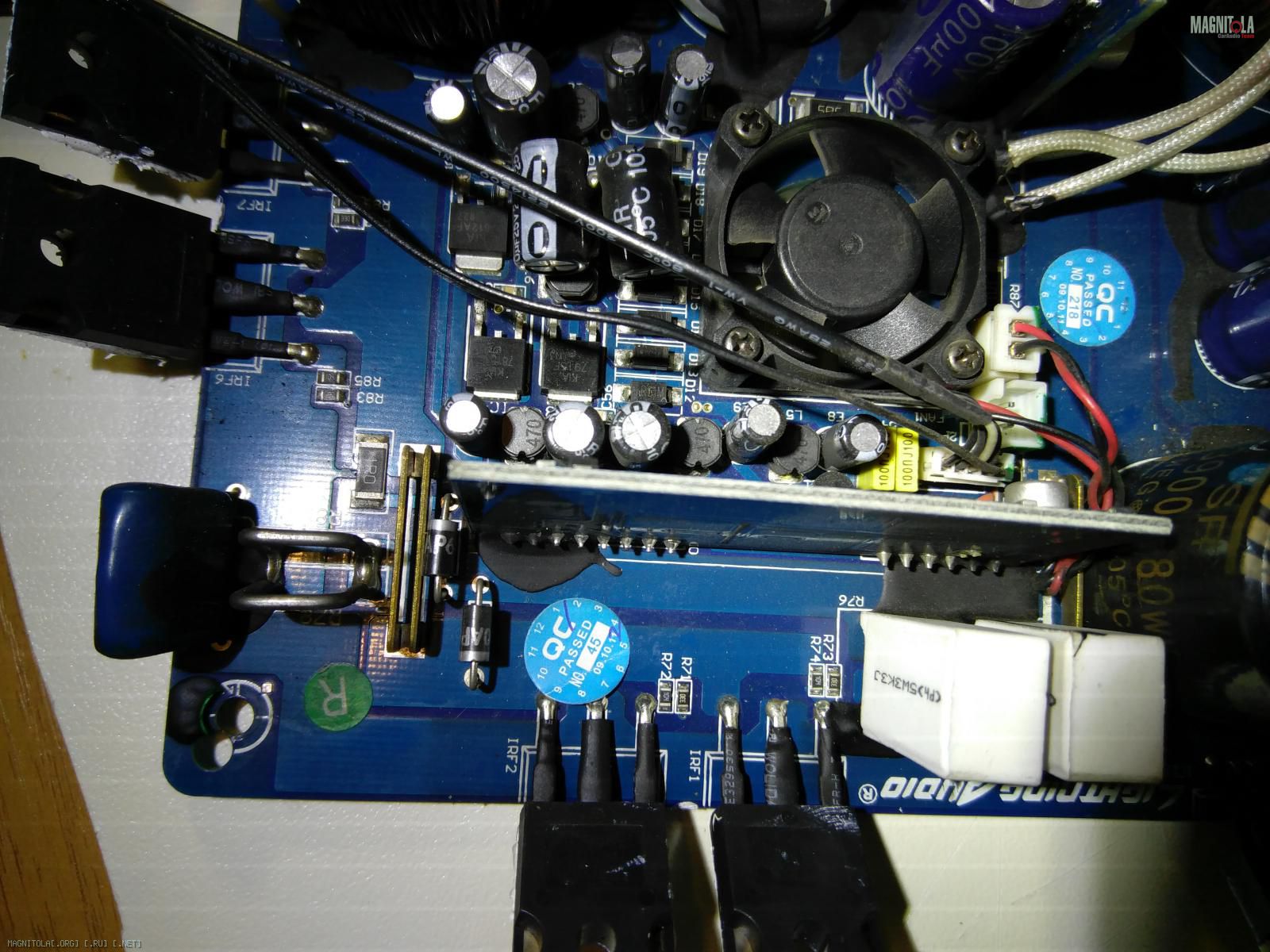

Вложение 1290631Вложение 1290633Вложение 1290635Вложение 1290637Вложение 1290639Вложение 1290641Вложение 1290643
