Моноблок la-1600md непонятное поведение. (пропала мощность, искажается синус)

Цитата:

---

Сообщение от Rejekt

На 1 и 7 ноге 5532 должно быть 0 вольт.

---

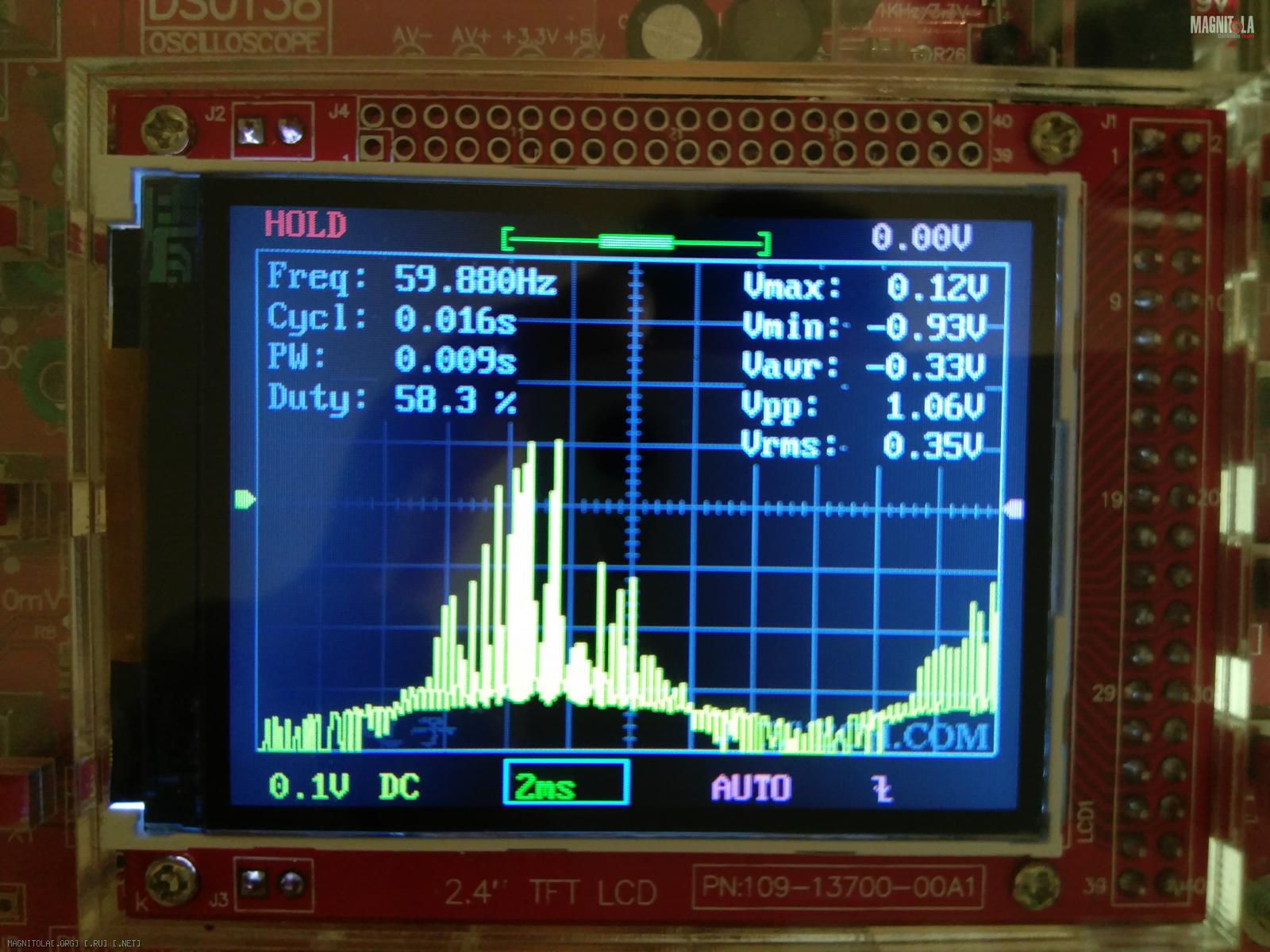

Вложение 1290987
я во время измерений подавал на вход усилителя синус
на 1 ноге 5532 - синусообразный цифровой сигнал,
на 7 -пусто
на 2 и 3 - есть входной сигнал

на 6 и 5 - вроде тоже пусто.

но измерять ноги с 5 по 8 - очень очень неудобно (труднодоступно)

---------- Сообщение добавлено 02.09.2019 в 03:26 ----------

Цитата:

---

Сообщение от Lexx69

А аналоговый сигнал на входе на модулятор нормальный? Проверял?

---

Прошу прощения, но кто из них модулятор? :blush2:

Цитата:

---

Сообщение от Mаксимус

Прошу прощения, но кто из них модулятор?

---

Ну хотя бы по простому...
вот давали картинку http://magnitola.org/attachments/dia...vuk-driver.jpg на эту плату аналоговый сигнал приходит без искажений?

Цитата:

---

Сообщение от Lexx69

Ну хотя бы по простому...
вот давали картинку на эту плату аналоговый сигнал приходит без искажений?

---

Я наконец то догадался просветить плату, и посмотреть дорожки. (простой прозвонкой не получалось понять куда чего идёт, да и не подлезть там толком)
у моей платы отличия в распиновке (слева 6 справа 8)
1) самый крайний при выключенном усилителе +12, включённом -49В
2) GND
3) Audio IN (идёт сразу со шлейфа кроссовера - синус на этом этапе чистый)
4 -5 (идёт с L79L05)
5) +5 (идёт с L78L05)
6) +15

Вторая группа
7) GND
12 и 14) на этих ногах был синус "цифровой" дискретный
остальные сейчас не скажу

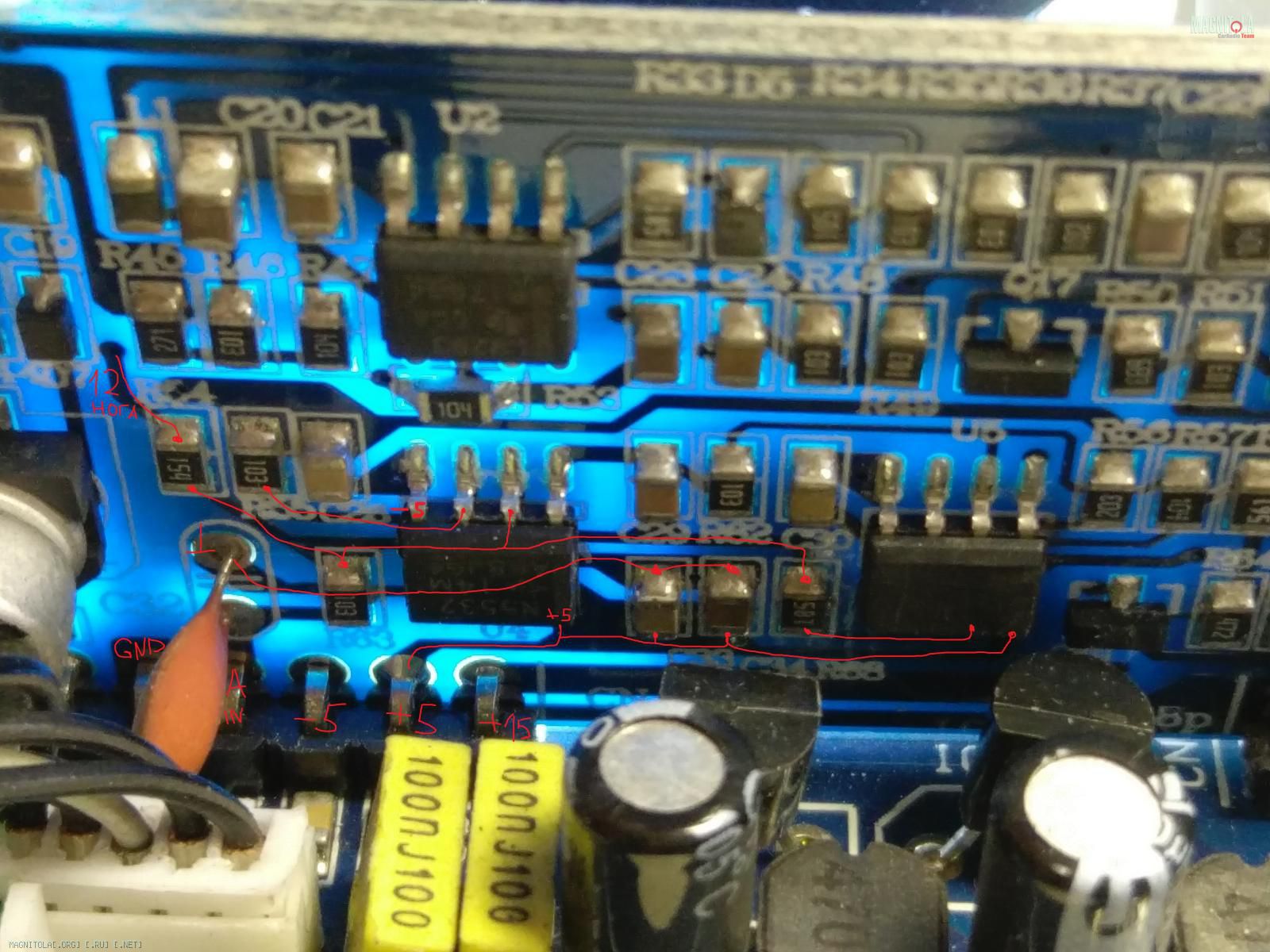

Немного нарисовал по плате
Вложение 1291019

Весьма неудачная схемотехника - так пишут многие ,,,,капризен в ремонте....
Замеры делаем без сигнала..
Модулятор - LM311 - на выходе микросхемы должен быть синус 100 кгц.
5532 на 1 ноге пила около 100 кгц

Цитата:

---

Сообщение от Rejekt

Замеры делаем без сигнала..
Модулятор - LM311 - на выходе микросхемы должен быть синус 100 кгц.
5532 на 1 ноге пила около 100 кгц

---

Что то я начал сомневаться в показаниях этого китайского осциллографа.
на первой ноге как то прыгают показания
бывает 170КГц, бывает 180КГц (при разных включениях разные)
примерно тоже показывает и на LM311
а вот на 2 ноге LM311 более стабильная пила 150КГц

Правда есть одно но, в распиновке LM311 - 1 нога значиться как GND, а тут по схеме туда приходит -5В
8 нога +5В
7 out - на которой мерил
6 и 5 +4В

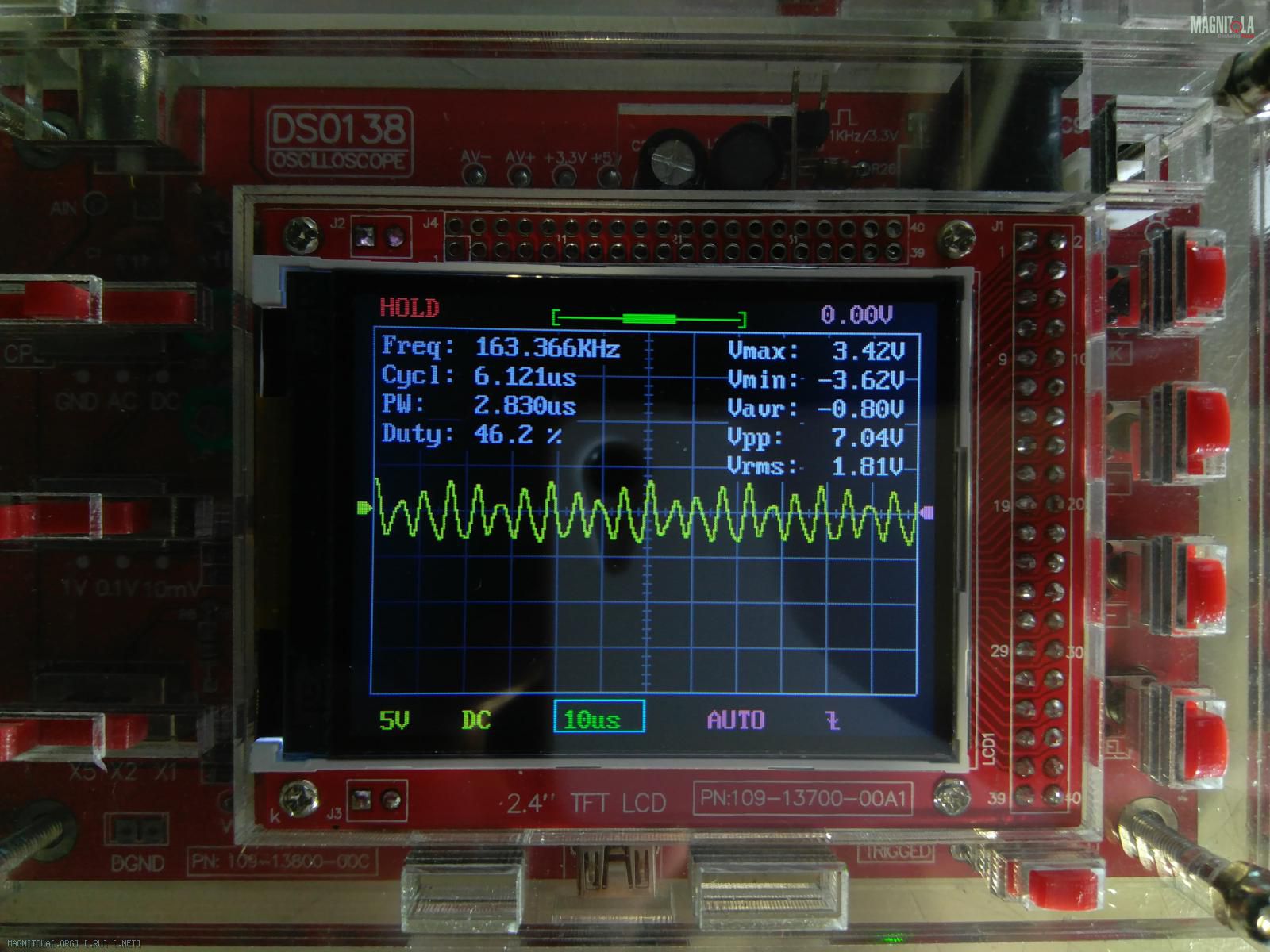

7 нога LM311
Вложение 1291021

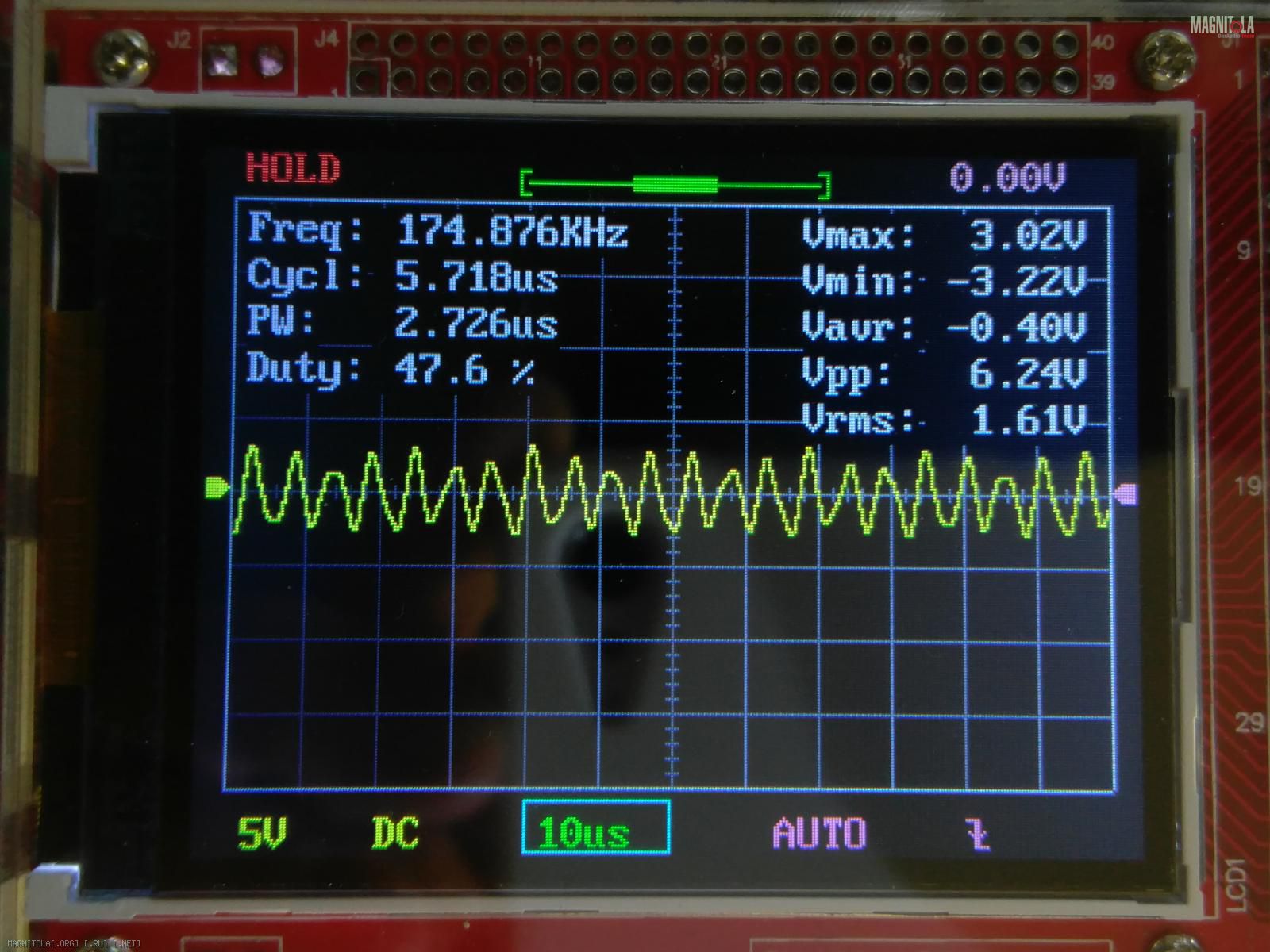

1 нога 5532
Вложение 1291023

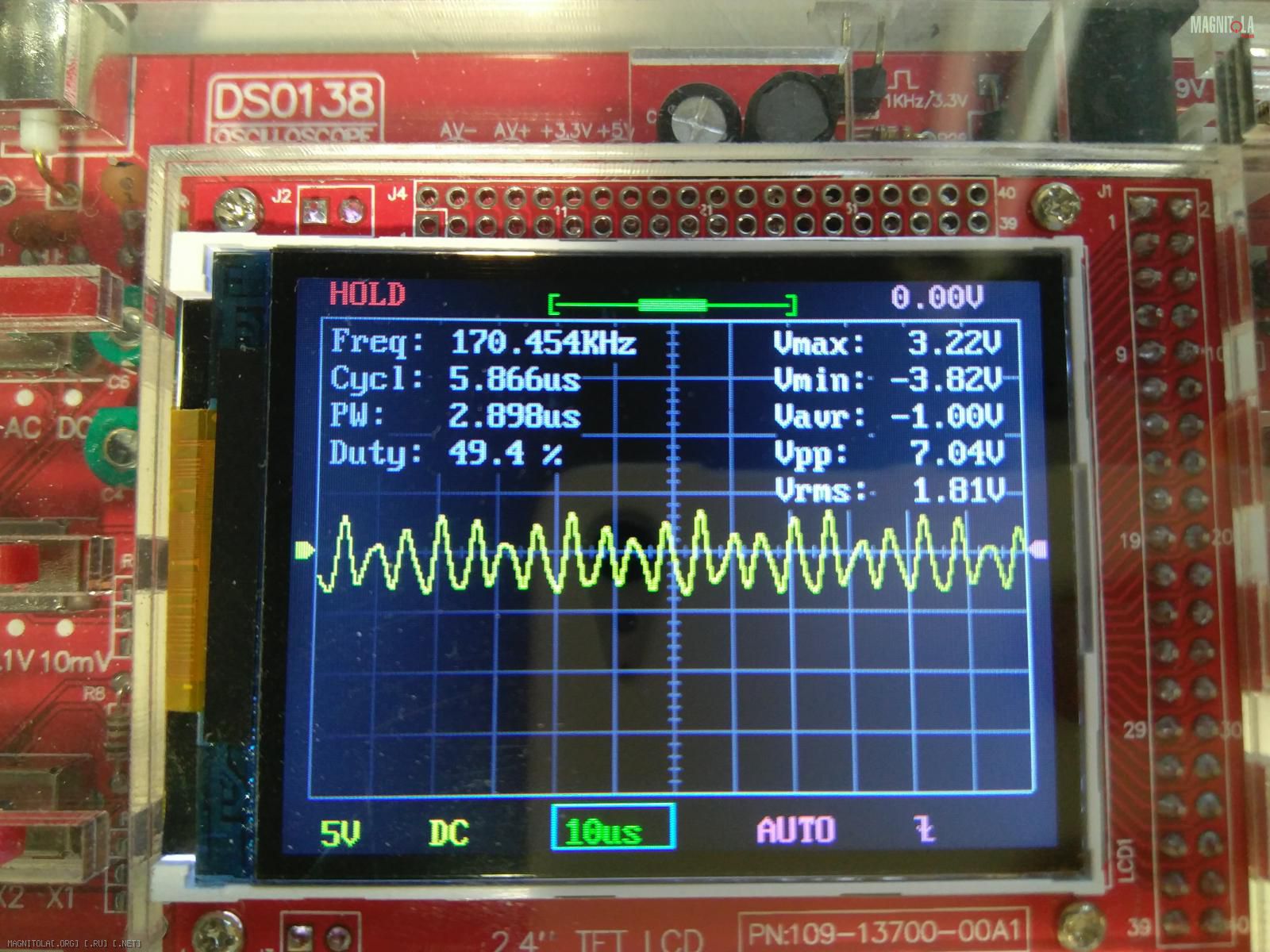

снова 7 нога LM311 (показания изменились)
Вложение 1291025

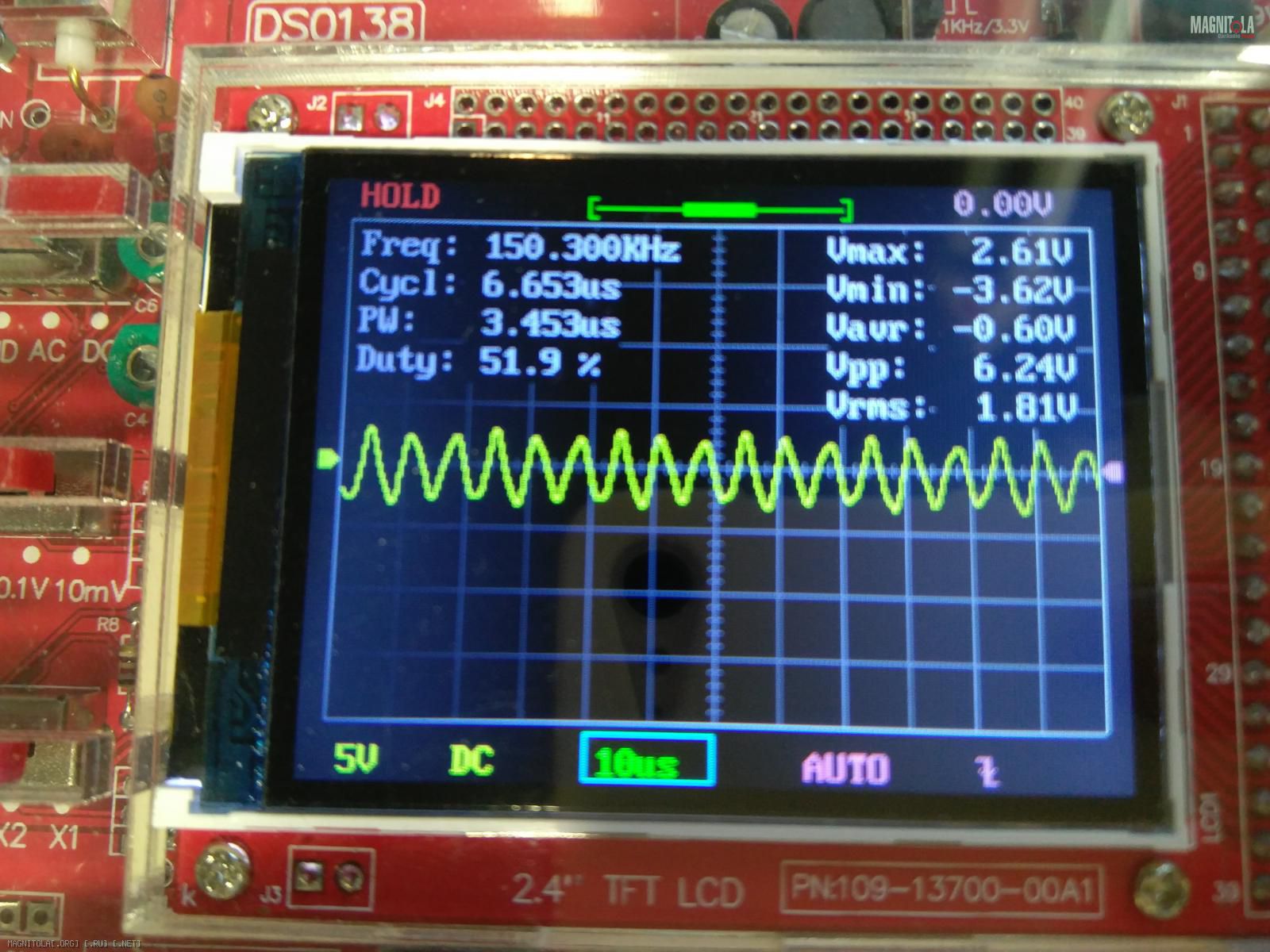

2 нога LM311
Вложение 1291027

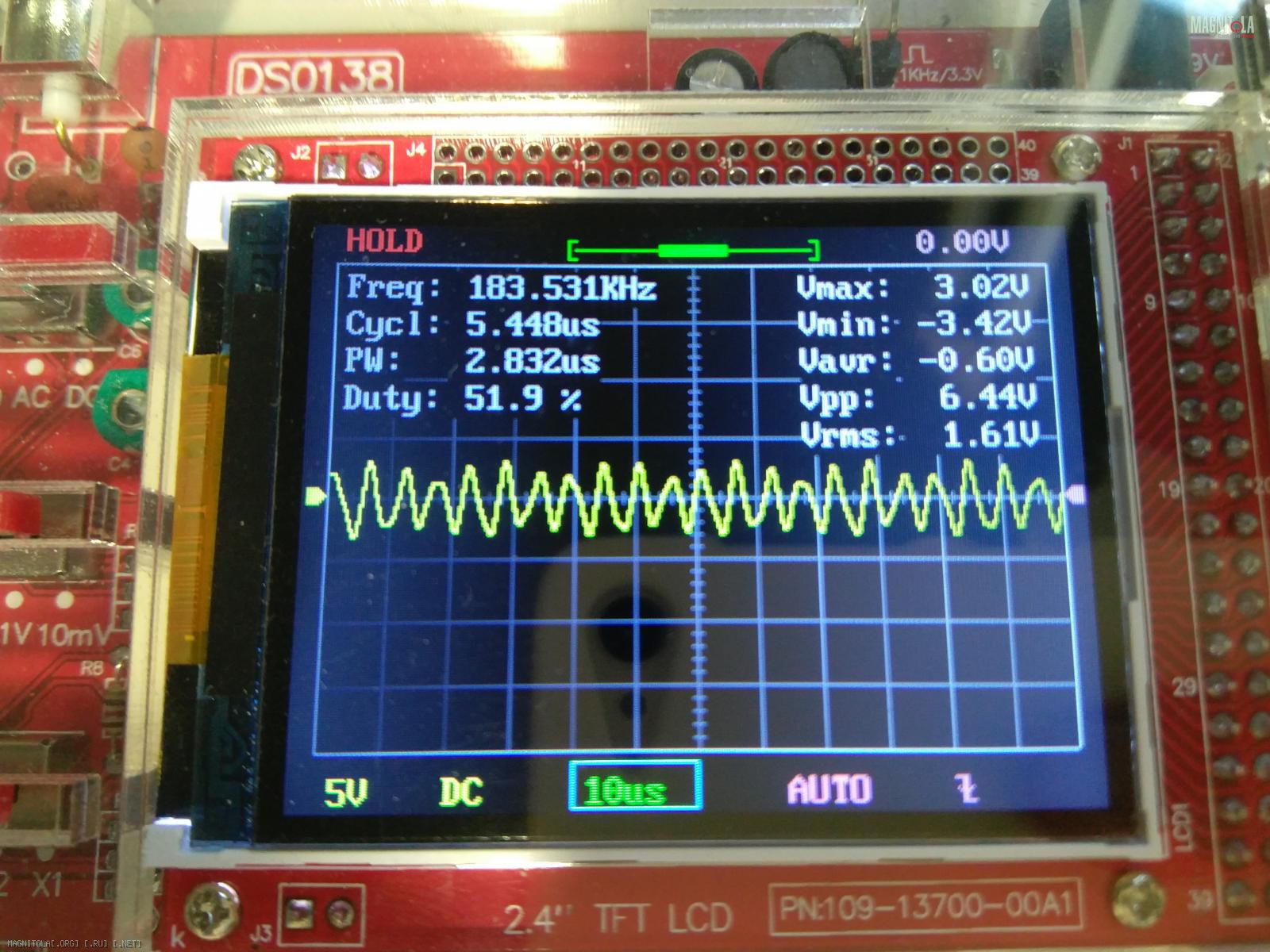

снова 1 нога 5532 (опять изменилось)
Вложение 1291029

PS: я выключал усилитель каждый раз между замерами в трудодоступном месте - выставил иглу, включил, замерил.
PPS: шлейф от кроссоверов - я отключил вовсе.

DSO 138...его игрушкой для введения в мир электроники назвали,60 кгц он уже криво показывает. Показал ,что есть сигнал хоть какой то и на том спасибо...
11 нога 21488s там меандр.... типа должен показать этот осциллопробник ) Почти 50 вольт! должно быть. Аккуратно,щуп с делителем нужно...


Хм... ноги на микросхемах , нужно научиться считать правильно, от метки -против часовой стрелки ...

Цитата:

---

Сообщение от Rejekt

Хм... ноги на микросхемах , нужно научиться считать правильно, от метки -против часовой стрелки ...

---

Если речь про LM311 - то я корректно считал ноги, и первая нога -5В (а не земля)

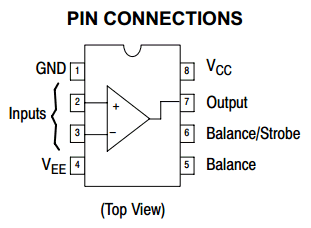

Вот и мне интересно....В даташнике -VCC это как раз вывод 4. или LM не та .......Вложение 1291045
Так есть меандр ? 21488s
Надеюсь нагрузки на выходе усилителя нет ? то есть без синуса и динамика.

Цитата:

---

Сообщение от Rejekt

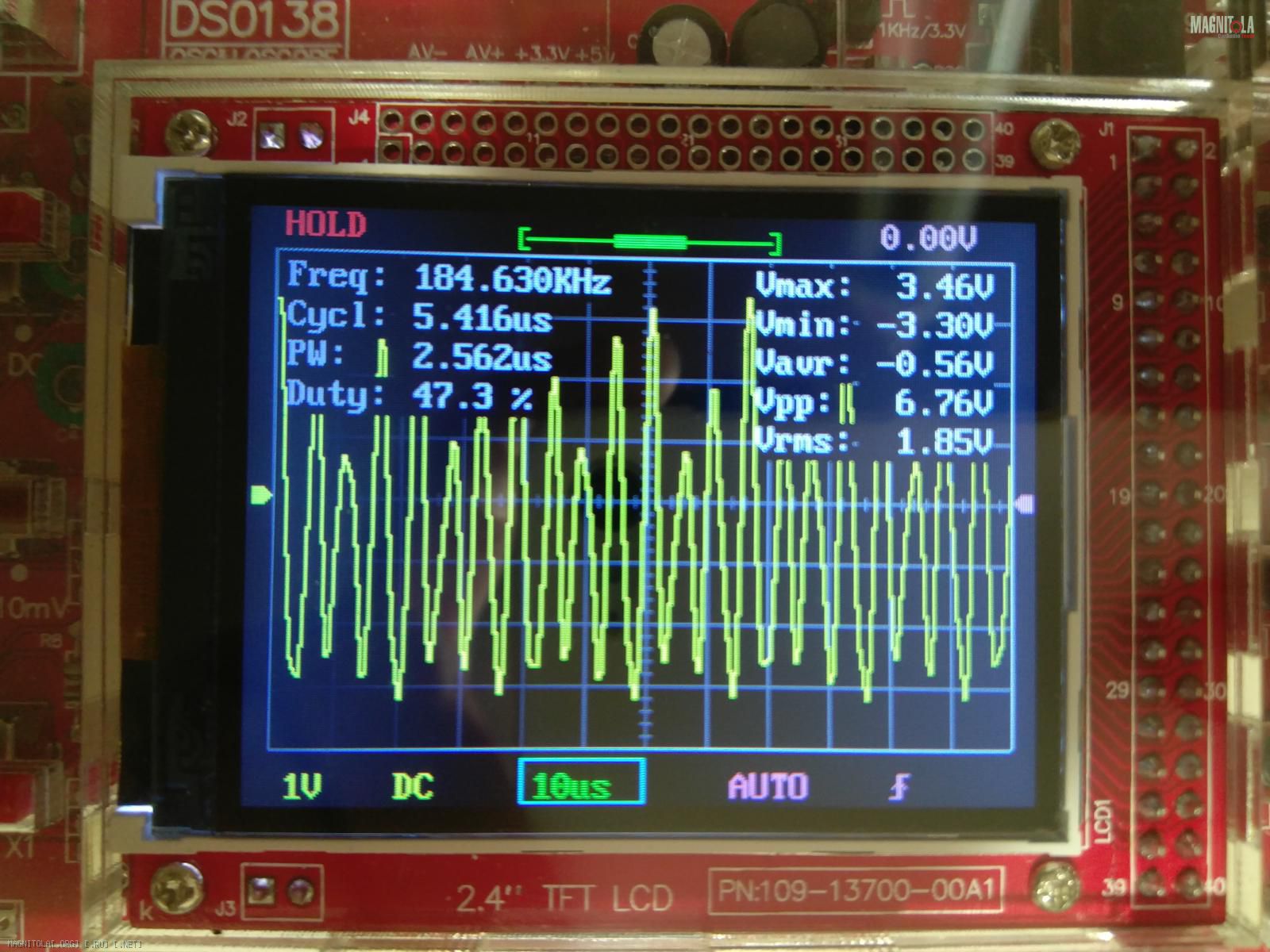

11 нога 21488s там меандр.... типа должен показать этот осциллопробник ) Почти 50 вольт! должно быть. Аккуратно,щуп с делителем нужно...

---

Вложение 1291049

Резистор до 1 ком на 1 ватт есть? на выход усилителя как нагрузку подключить ,и еще раз замерить....
