Моноблок la-1600md непонятное поведение. (пропала мощность, искажается синус)

Цитата:

---

Сообщение от Lexx69

Да, и проверь, нормальный ли аналоговый сигнал приходит на модулятор.

---

Цитата:

---

Сообщение от Lexx69

Да, и ООС проверь, частенько разваливается... проще подменой деталей.

---

Не пинайте ногами, лучше носом тыкнуть и рассказать как :blush2:

PS: до ближайшего магазина радио деталей - сейчас далековато, заменой проверить быстро не получится

При минимуме информации об этом усилителе,и исходя из тех данных,что уже имеются,стоит заменить NE5532 и LM293 .
Проверить цепи питания +5 +9 на пульсации.При высоких помехах зашунтировать элекролитические конденсаторы питания.
Осциллограф бы конечно получше...просто 138 не в состоянии увидеть адекватно частоты свыше 50 кгц,а шим скорее всего 250кгц в этом усилителе...

Пальцем в небо.
В попытках прочитать то, что осталось от маркировки на микросхеме, а может это быть IR2184(4)(S) ?

Может и IR2184...
Существует методика - прозваниваем и рисуем, в итоге можно получить вполне приемлемый результат в виде схемы.
Еще один метод....метод тыка,вполне себе действенный ....если нет глубоких познаний того, как это работает...

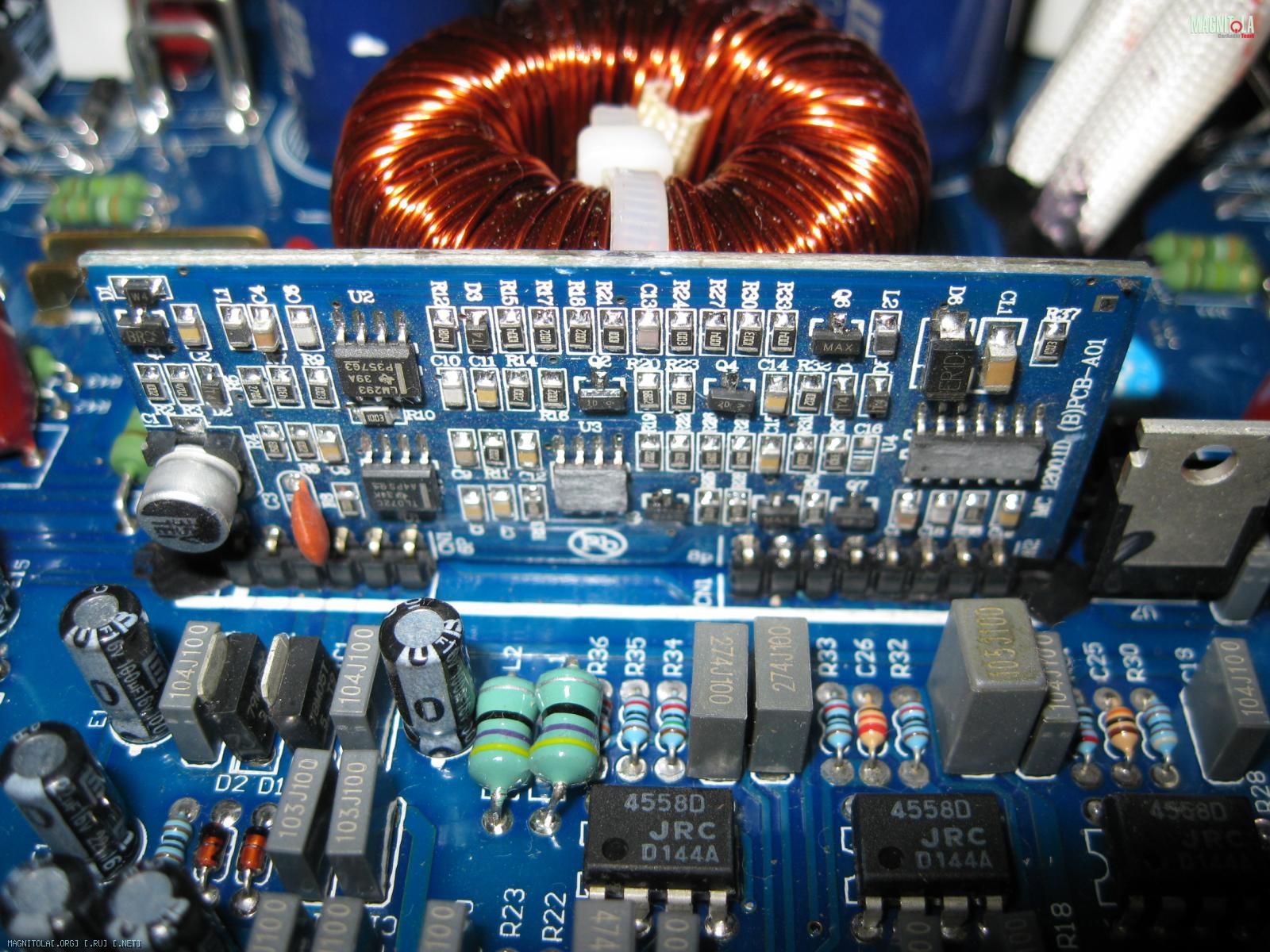

Нашёл плату близнеца в посте уважаемого FFZ про Ural AK 1.500 http://magnitola.org/ural/245262-ura...ml#post2594028
Вложение 1290829

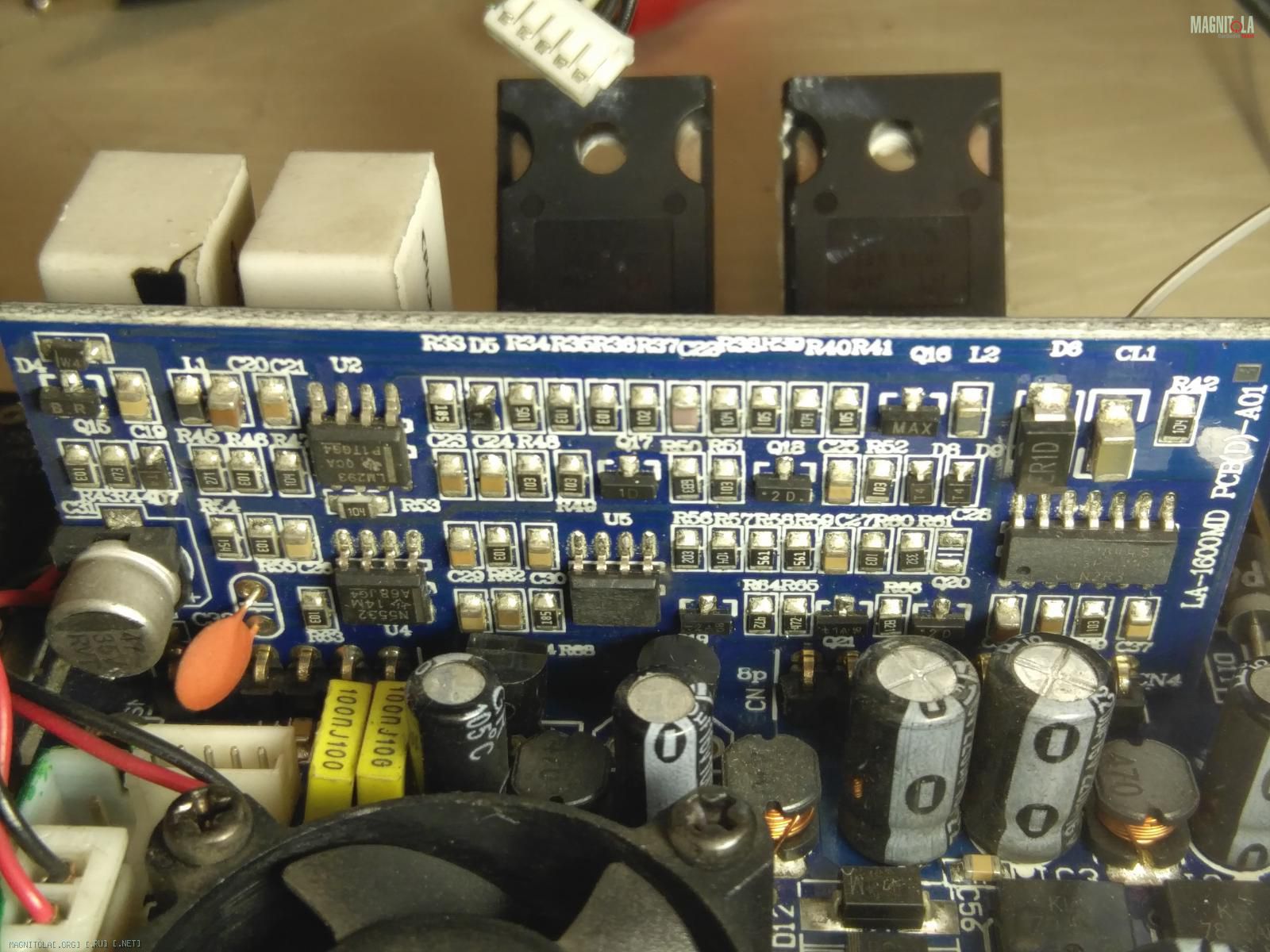

а это в моём усилителе
Вложение 1290825

Вложение 1290839
Ревизия отличается.

есть два рядом стоящих преобразователя DC-DC
Один l78l05 - на нём 4.9В
на втором маркировки не видно, на нём 9.75В на выходе
корпуса у обоих TO-92




Интересует маркировка второго преобразователя ,так как у большинства подобных усилителей там стоит 7812

Частые случаи выхода из строя усилителя ошибки tl072 ,здесь 5532...

Удалось долезть до маркировки
L79L05 должен давать -5в
Прозвонил дорожки,
+5 и -5 идут прямиком на ноги 5532
Повторно замерил -4.9в
И +4.9в на L78L05

Вот и ломаю голову, либо я в прошлый раз как то криво замерил, то ли l79l05 - дурит, то ли n5532 пробивает как то.

Измерил ещё несколько раз, + 5 и -5 нормально выдаёт с них. Склоняюсь, что напортачил во время замеров.
Проверил по +15, -15, +5 и -5 пульсаций не вижу.
Замерил ещё раз синусы на выходе с усилителя - всё такие же кривые.

На 1 и 7 ноге 5532 должно быть 0 вольт.

А аналоговый сигнал на входе на модулятор нормальный? Проверял?
