Моноблок la-1600md непонятное поведение. (пропала мощность, искажается синус)

Цитата:

---

Сообщение от Rejekt

Вот и мне интересно....В даташнике -VCC это как раз вывод 4. или LM не та .......

---

ошибки нет, дорожка прям от ноги -5В
прозвонил все ноги - на землю ничего прямого нет на эту LM311

---------- Сообщение добавлено 02.09.2019 в 22:24 ----------

Цитата:

---

Сообщение от Rejekt

Резистор до 1 ком на 1 ватт есть?

---

есть пакетик 330 Ом дохленьких штук 900 :laugh2:

есть 1 и 2 ватт на несколько Ом (несколько)

2.3 Ом 1Ватт
2.7 Ом 2Ватт

Подойдёт?

Последовательно соедини.
почему нужно около 1 ком: Без нагрузки- не всегда хорошо, динамик низкоомная нагрузка.Если у усилителя замкнул выходной дроссель,генерация будет сбита.
Сигнал на 11 выводе IR 21488 низкий ...
На LM293 выводы 1 и 7 напряжение какое? Можно и осцилом сигналы посмотреть.
Вложение 1291051
Напряжение питания какое?

Цитата:

---

Сообщение от Rejekt

Последовательно соедини.
почему нужно около 1 ком: Без нагрузки- не всегда хорошо, динамик низкоомная нагрузка.Если у усилителя замкнул выходной дроссель,генерация будет сбита.
Сигнал на 11 выводе IR 21488 низкий ...
На LM293 выводы 1 и 7 напряжение какое? Можно и осцилом сигналы посмотреть.
Вложение 1291051
Напряжение питания какое?

---

На выход повесил три резистора по 0.25Ватт - суммарно 0.98КОм

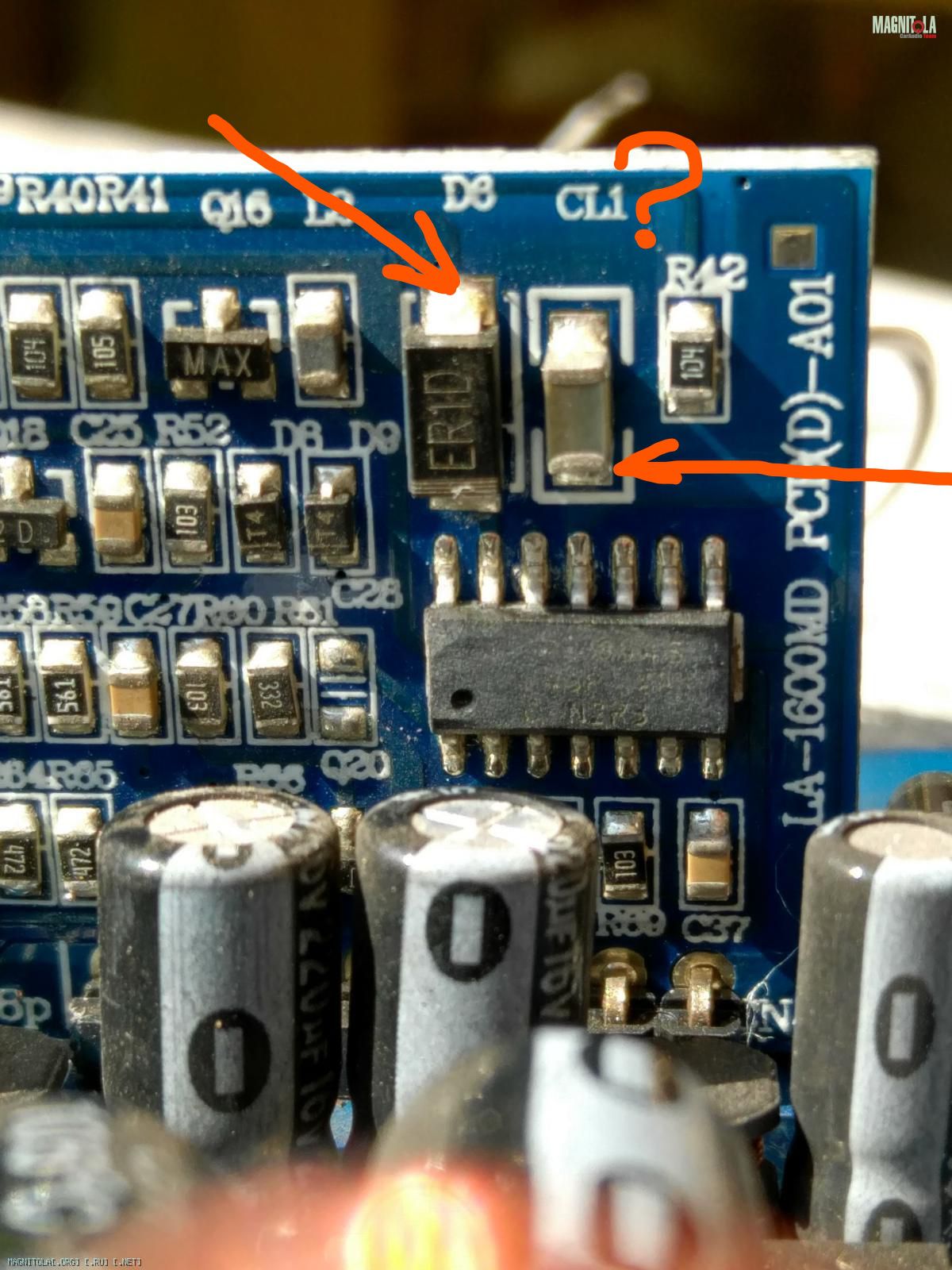

конденсатор CL1

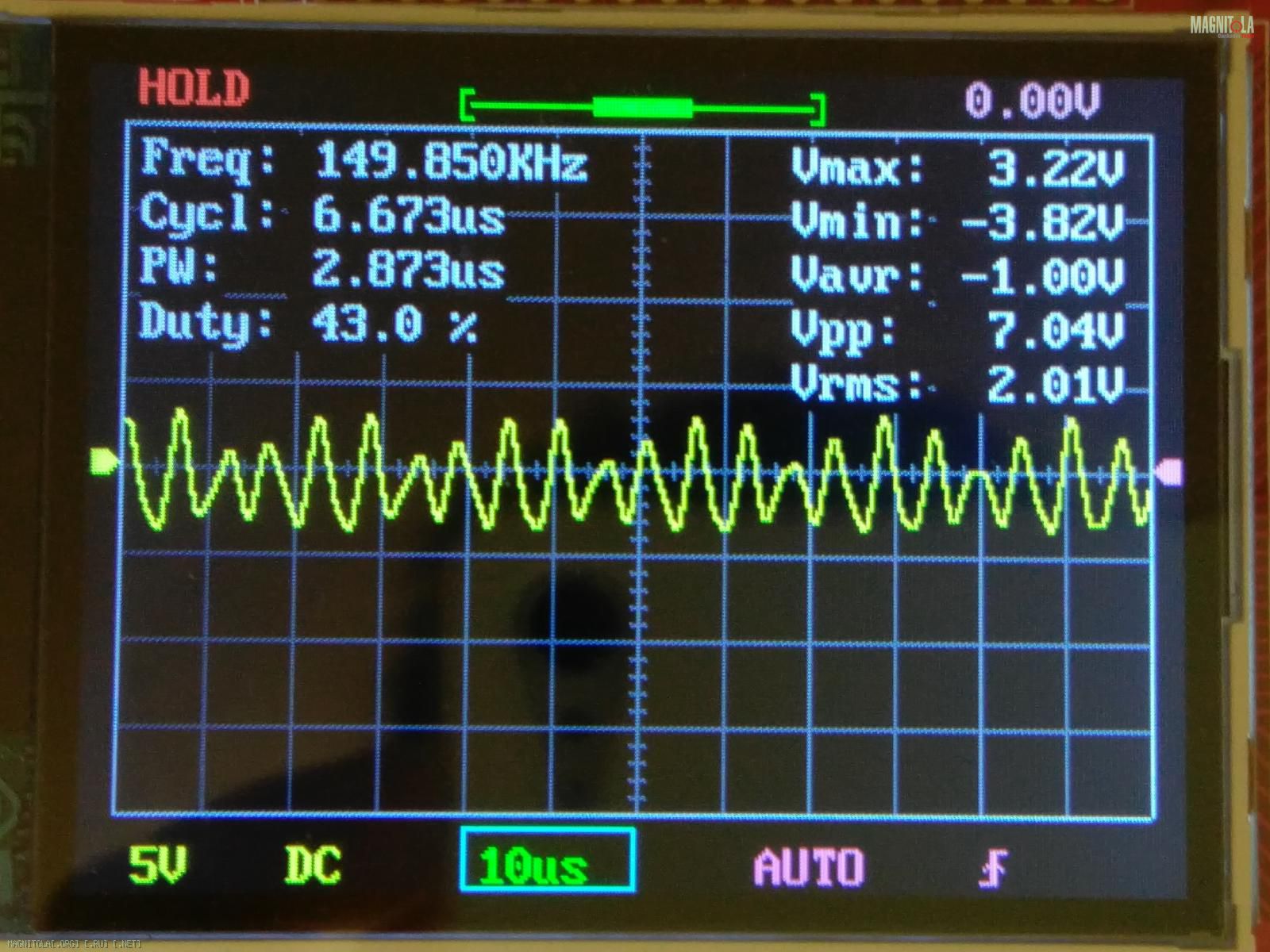

со стороны IR21844S (11 нога) (тестер показывает 1В)
Вложение 1291055

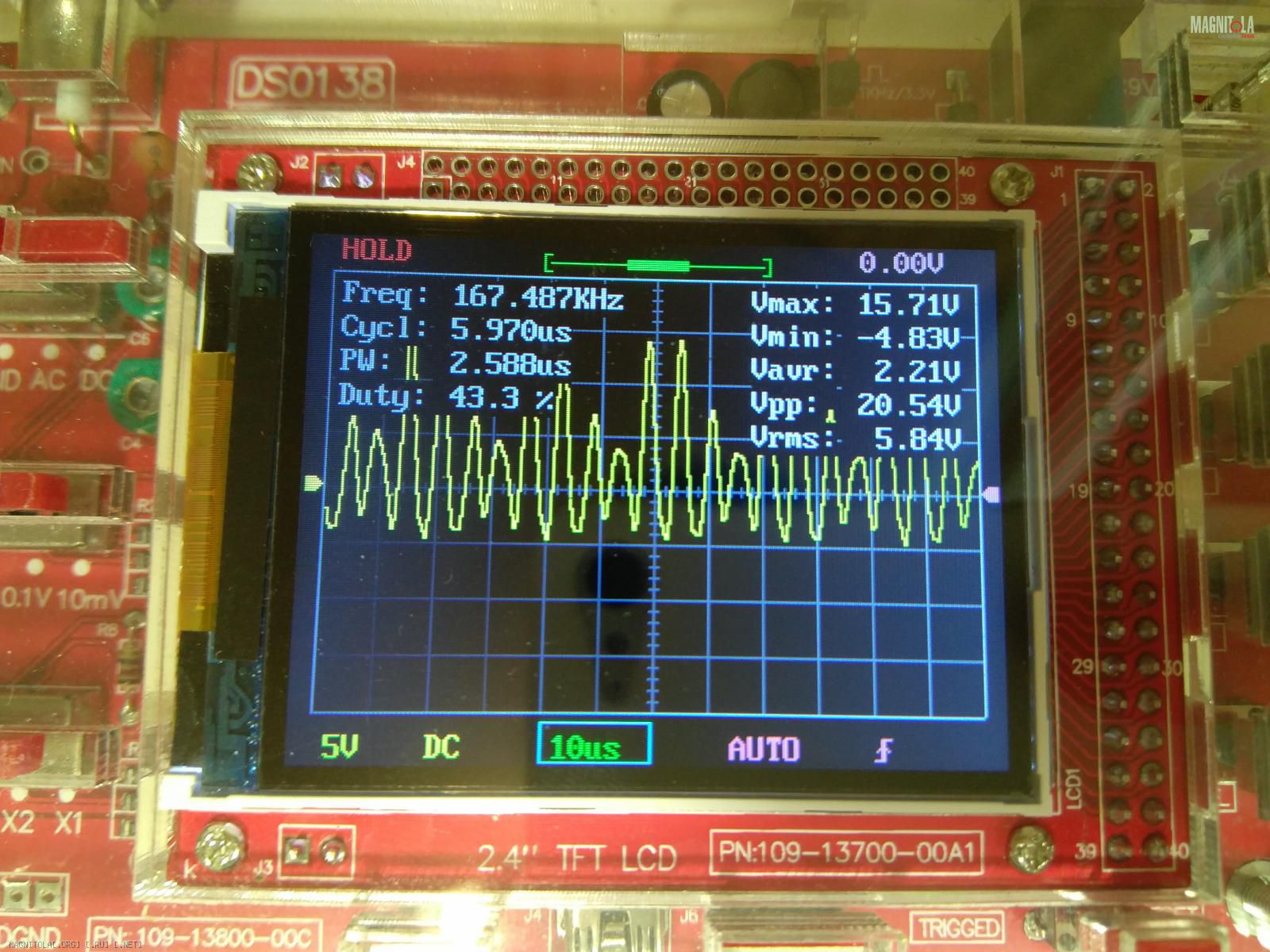

В верхней точки конденсатора (тестер 12В)
Вложение 1291057

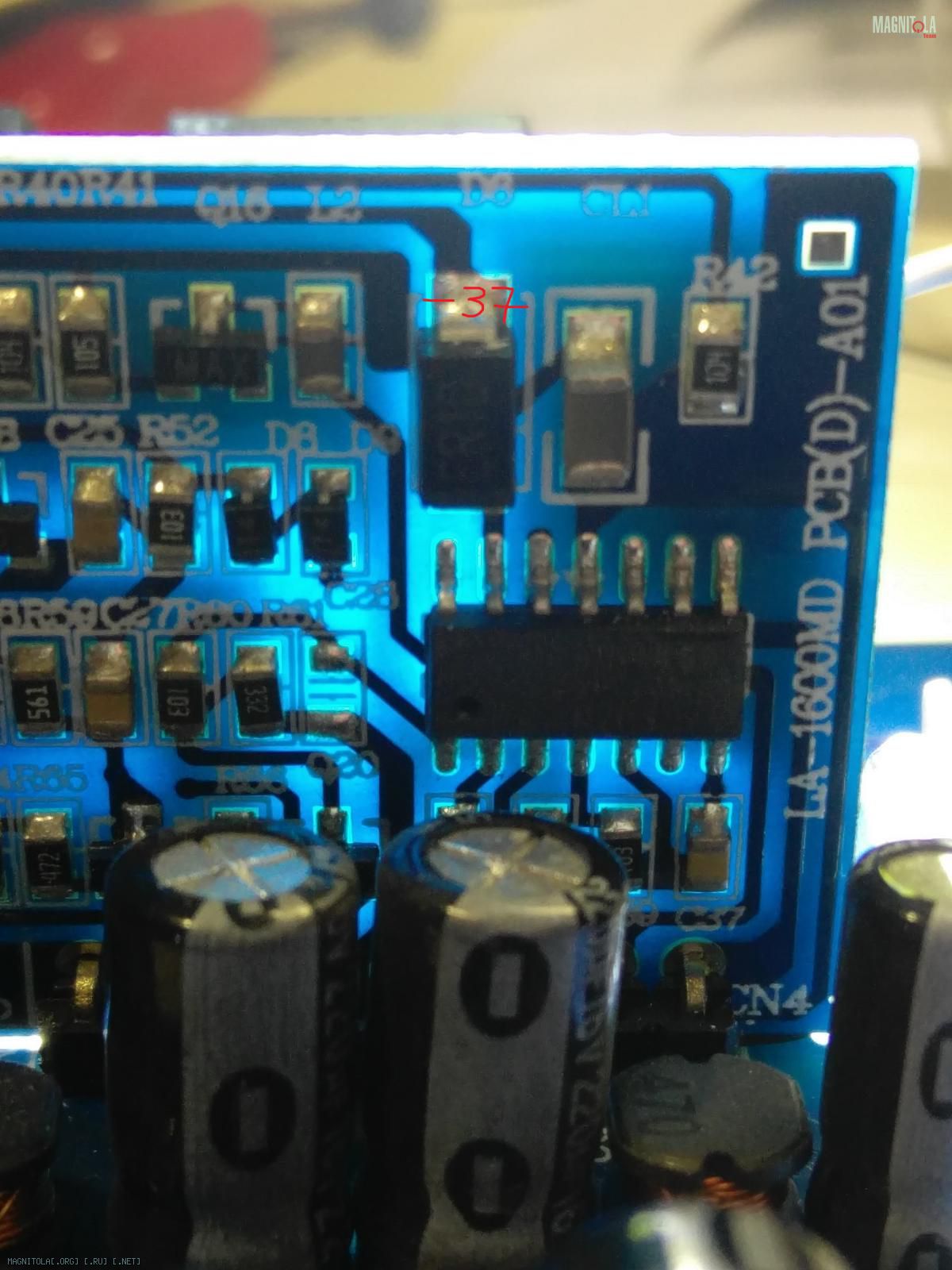

ER1D в верхней точке -37В
Вложение 1291053

На LM293
1 -49В
7 -36.7В
сигналов нет (ровно)

Вложение 1291177
Советую внимательно осмотреть всю пайку на усилителе.

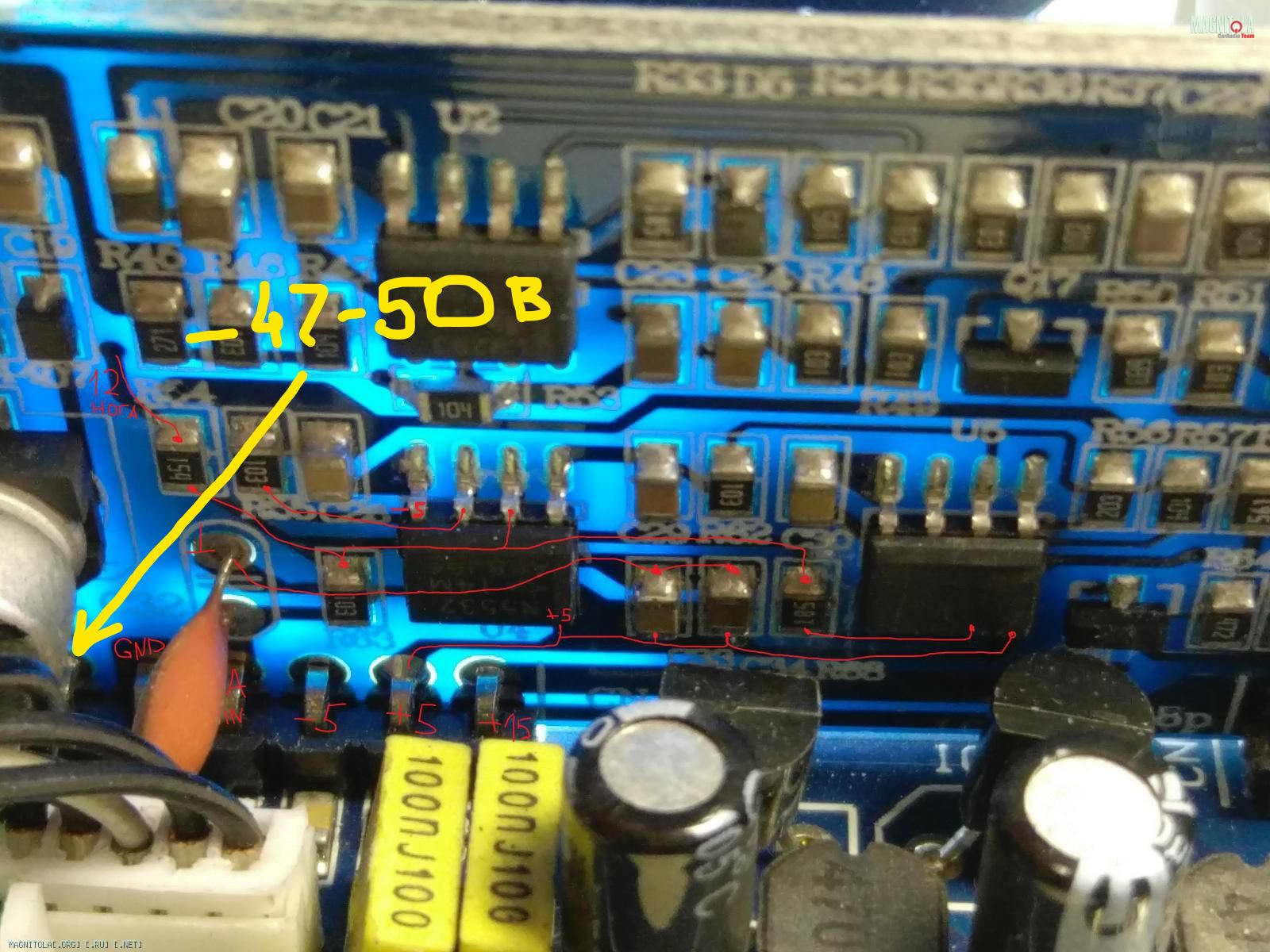

На первой ноге модуля ун - минус питания ,приходит это из модуля питания бп с коллектора а1381
Очень может быть что выходной дроссель имеет замыкание.

Цитата:

---

Сообщение от Rejekt

Вложение 1291177
Очень может быть что выходной дроссель имеет замыкание.

---

А что за выходной дроссель, на плате (не выпивая) проверить можно.
Дроссель - это же катушка с сердечником?

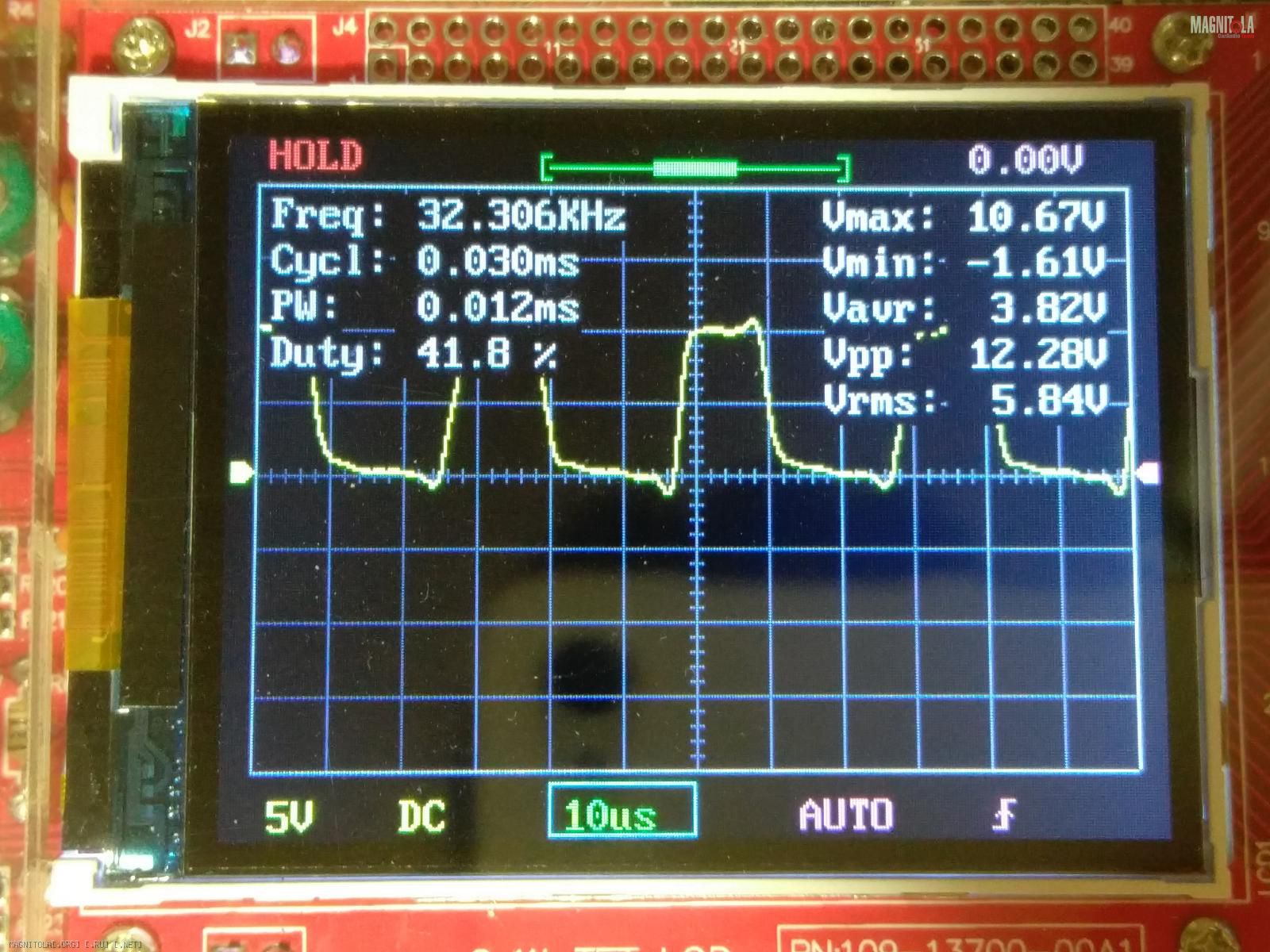

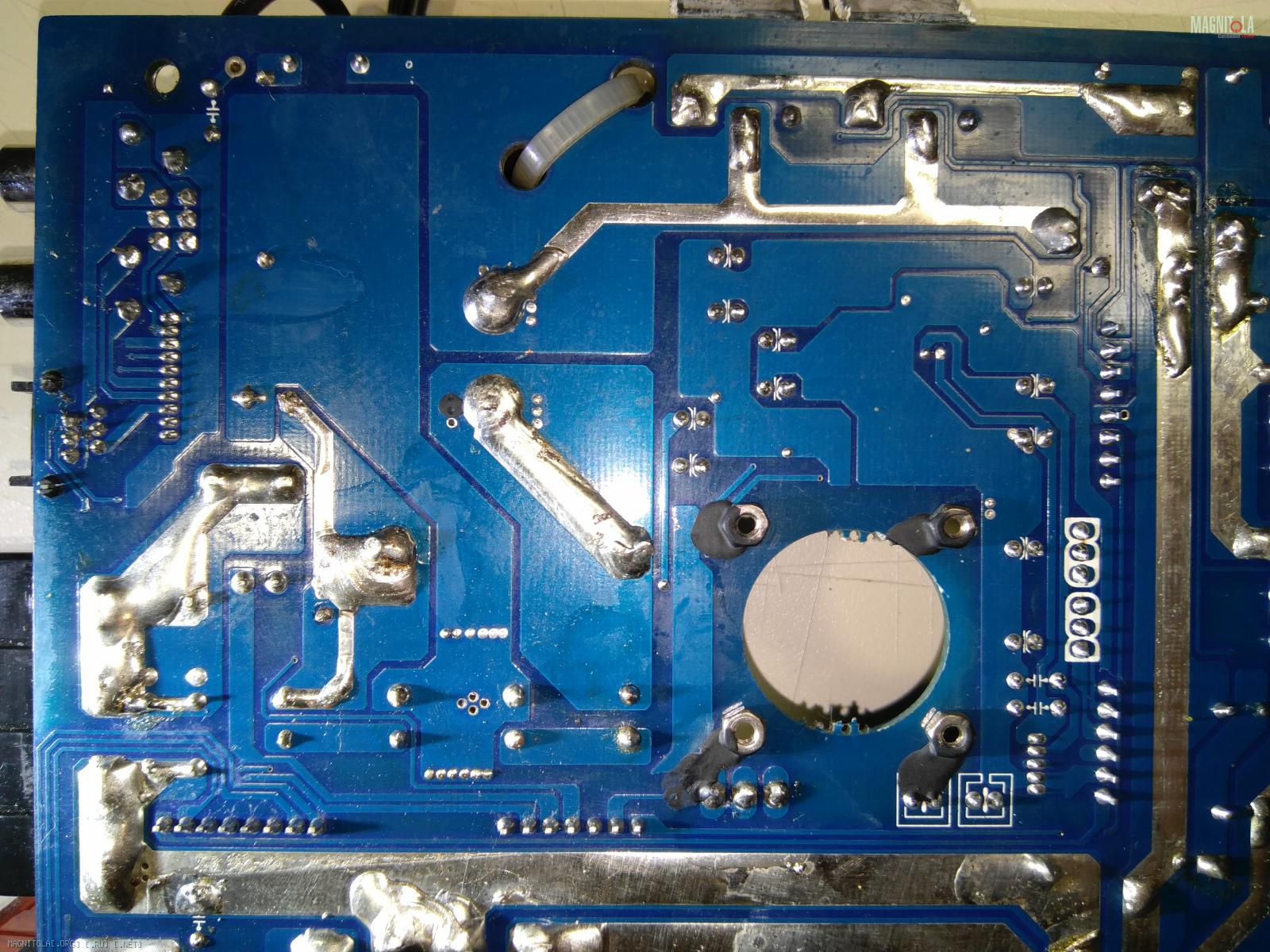

Я измерил напряжения на плате управления питанием.
Вложение 1291363Вложение 1291365Вложение 1291367

Вложение 1291369

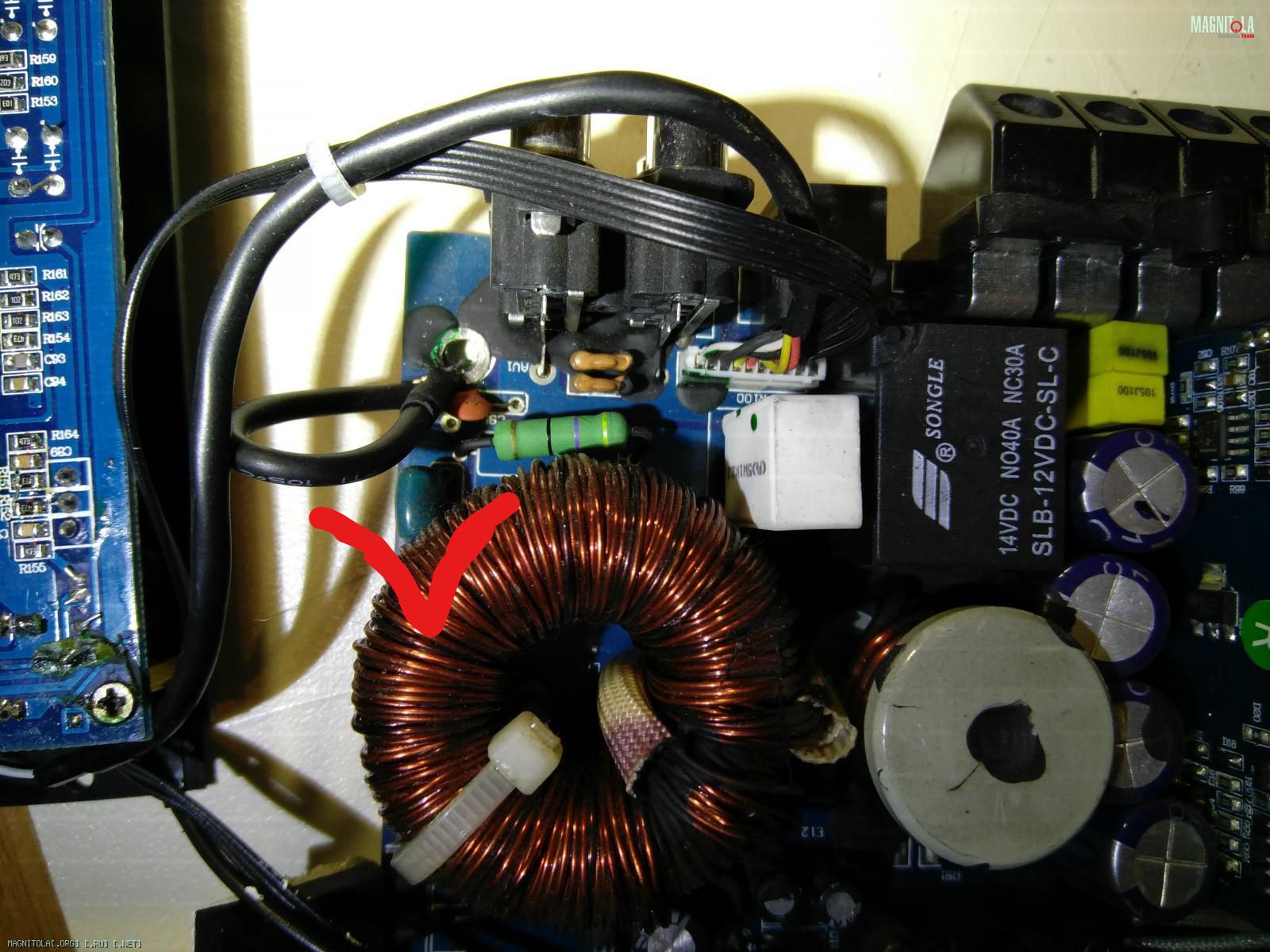

Вот дроссель...Только перемотать можно....

Цитата:

---

Сообщение от Rejekt

Вложение 1291369
Вот дроссель...Только перемотать можно....

---

А проверить как? Он или нет.
Или залить его чем, промазать чем...

---------- Сообщение добавлено 04.09.2019 в 04:02 ----------

Ага, усилителю хуже, чем было.
Подключил шлейф от кроссоверах - а усилитель в защиту входит... Раньше не было. Походу я руко### ������
