Re: 80. Звук как в "бочке" [?]

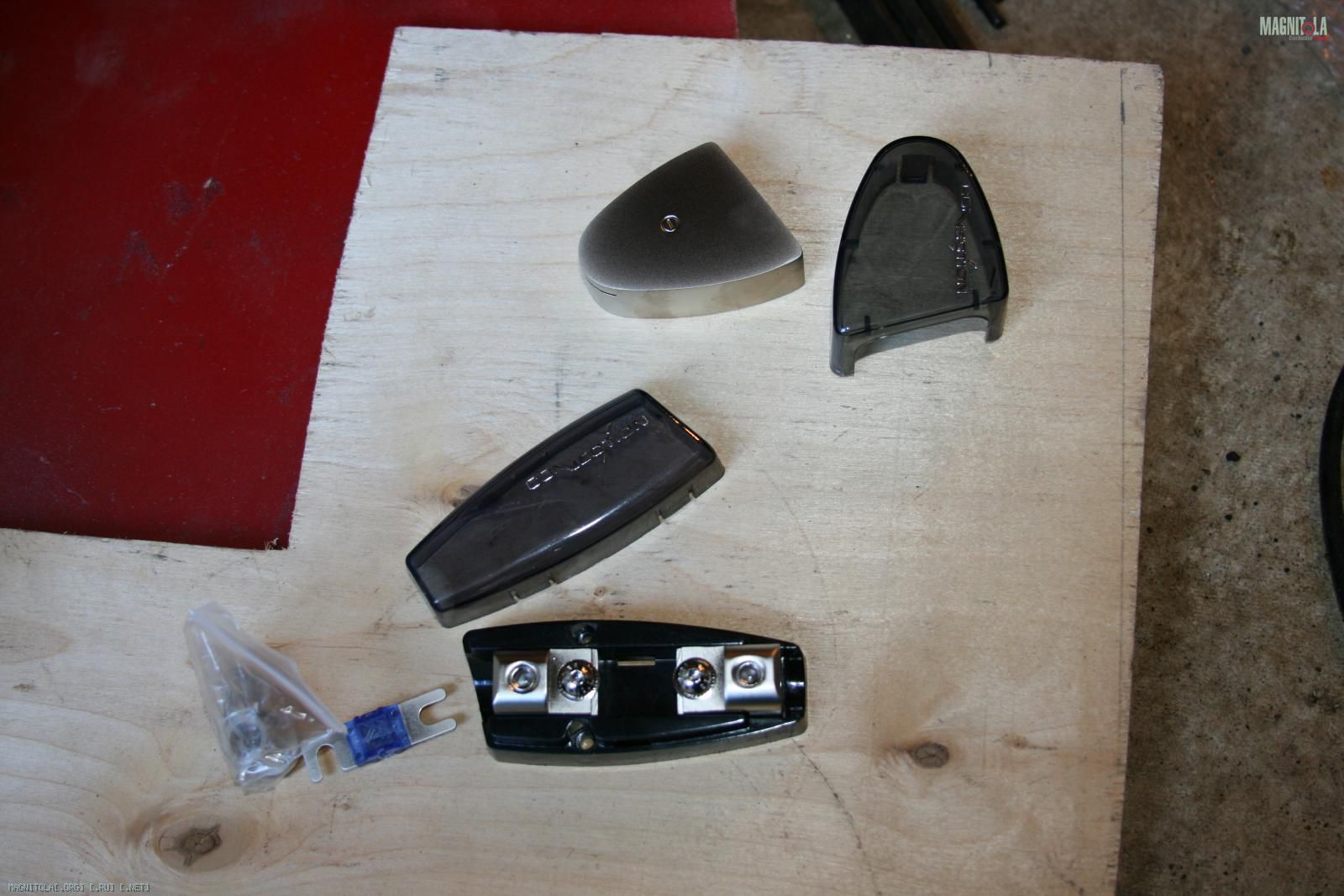

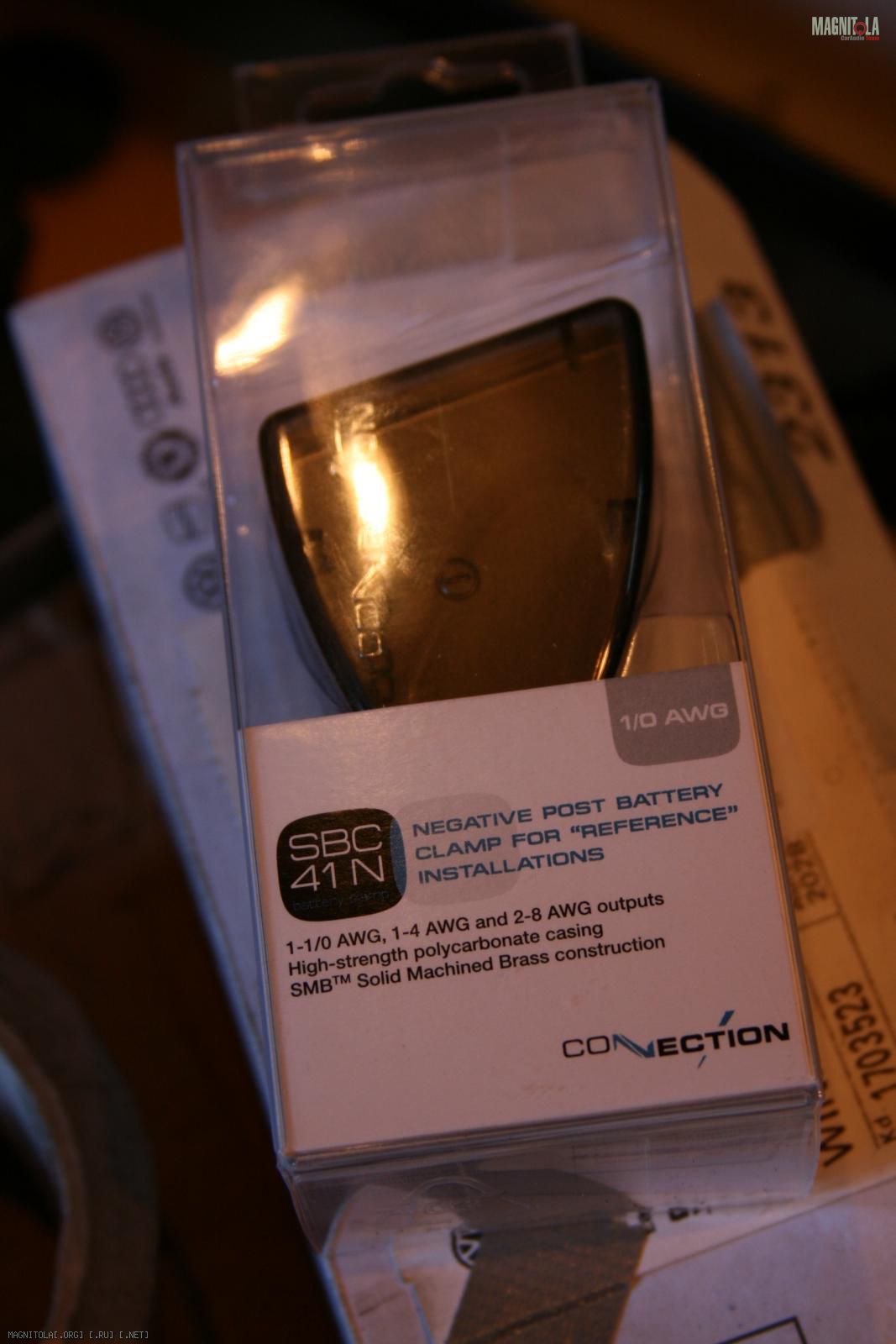

Прикупил пару красивых деталек.
http://magnitola.org/attachment/7/6/7/8/0/228344.thumb http://magnitola.org/attachment/7/6/7/8/0/228348.thumb http://magnitola.org/attachment/7/6/7/8/0/228350.thumb
Минусовая клемма на постоянную основу, а держалка преда как временное решение, пока не раздобуду клемму с предохранителем.
Детальки прошли контроль :good:
http://magnitola.org/attachment/7/6/7/8/0/228346.thumb
---------- Сообщение добавлено 31.08.2012 в 21:50 ----------
Сделал минусовой конец. И вот что-то смотрю на штатный и сомневаюсь... а не лучше ли он был, меди тоже знатно наплетено...
http://magnitola.org/attachment/7/6/7/8/0/228716.thumb
Re: 80. Звук как в "бочке" [?]

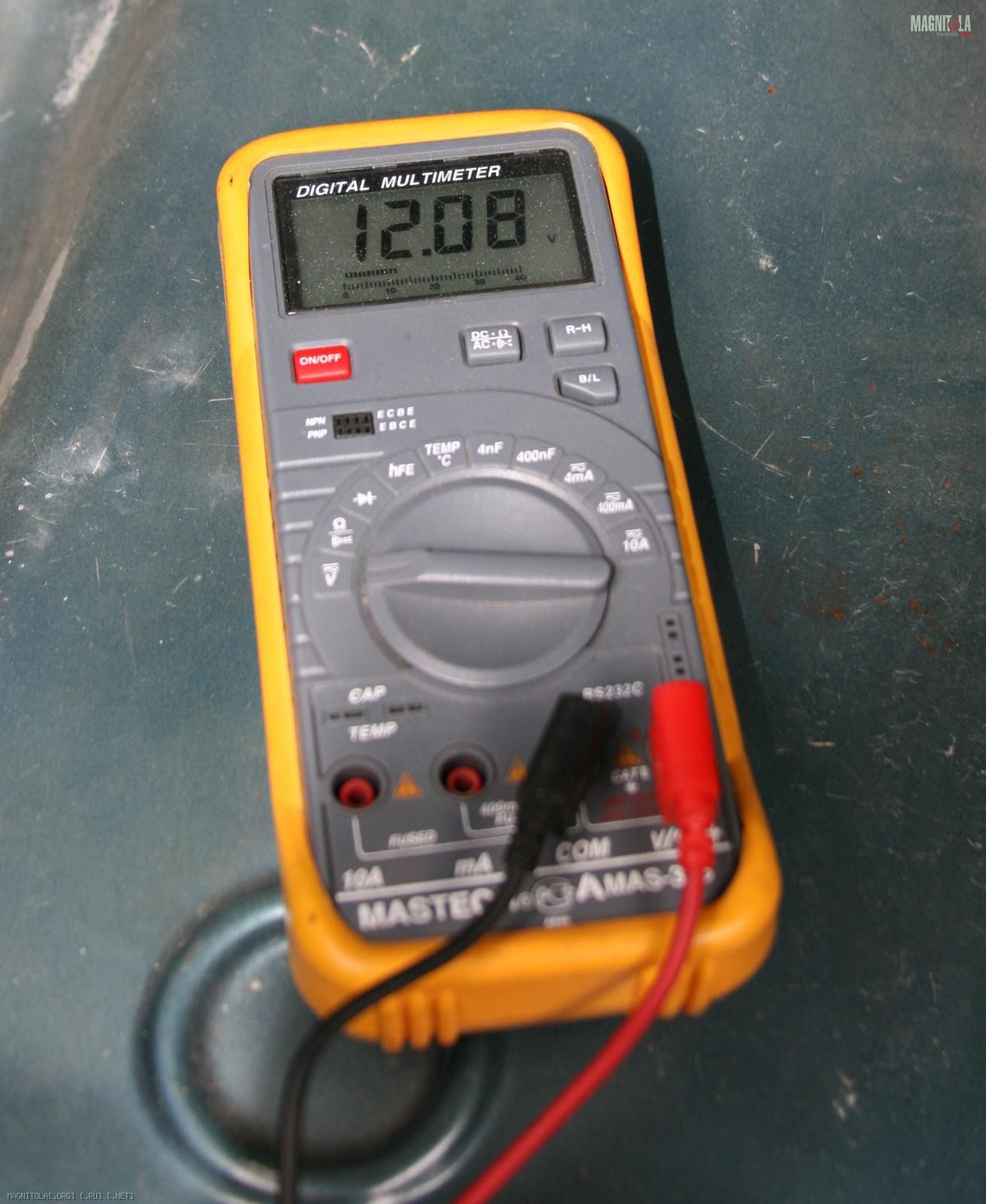

Провел некую проверку на предмет потерь питания...
На батарейке:
http://magnitola.org/attachment/7/6/7/8/0/228900.thumb
В багажнике на входе в дистр:
http://magnitola.org/attachment/7/6/7/8/0/228902.thumb
Показания дистра:
http://magnitola.org/attachment/7/6/7/8/0/228904.thumb
В целом считаю результат приличный, явных огрехов нет во всяком случае.
Однако подвох где-то кроется, сабвуфер реагирует на включение ГУ и работу ГУ с диском явными "бухами". Завтра буду проверять что к чему.
Re: 80. Звук как в "бочке" [?]
Цитата:
Сообщение от
ironman80
Однако подвох где-то кроется, сабвуфер реагирует на включение ГУ и работу ГУ с диском явными "бухами". Завтра буду проверять что к чему.
Возможно, мала задержка включения усилителя, и он усиливает переходные процессы в ГУ. Собственно, цепей задержки две:
1) в ГУ, она формирует сигнал Remote с небольшой задержкой (во всяком случае, должна). Если задаётся программно в микропроцессоре, поменять время затруднительно, если RC-цепочкой - легко. Иногда эта же цепь управляет и ключами на линейном выходе, но у них есть и своя цепь управления - mute от микропроцессора на время переключения дорожек.
2) в усилителе, она так же блокирует ключами вход усилителя. Время задаётся RC-цепочкой, легко поправить.
Проверить так: на включенной системе снять remote с усилителя саба, а потом подать. Будет щелчок - искать в нём, не будет - в ГУ.
Re: 80. Звук как в "бочке" [?]
ГУ было испробовано два, для сравнения. Результат одинаков. Так что это не в самом ГУ дело. Либо его питание, либо межблок, либо что-то еще :laugh3:
С задержкой включения ладно, можно допустить, а что по поводу реакции на загрузку диска? Уже все включено семь раз, а начинаешь вставлять диск и саб начинает бумкать :scratch_one-s_head:
Пока в мыслях проверить питание ГУ и межблок. Больше пока ничего в голову не приходит...
Re: 80. Звук как в "бочке" [?]
Межблок - вряд ли. Скорее всего, цепи питания. Заземление ГУ и усилителей в одной точке?
Re: 80. Звук как в "бочке" [?]
Цитата:
Сообщение от
Железный Шихман Скорее всего, цепи питания.
скорее всего проблема с минусом
Re: 80. Звук как в "бочке" [?]
Проверить не удалось, погода подвела да и времени было мало... но склоняюсь все же к цепям питания ибо межблок этот работал раньше без нареканий.
Заземление усилков и ГУ в разных точках. Вернее его совсем нет, есть минус по питанию, он разумеется из разных мест. А от кузова и ГУ и усилки изолированы.
---------- Сообщение добавлено 03.09.2012 в 00:53 ----------
Ну, этот вопрос мы еще проверим. А пока вот, из разряда статистики.
http://magnitola.org/attachment/7/6/7/8/0/228906.thumb

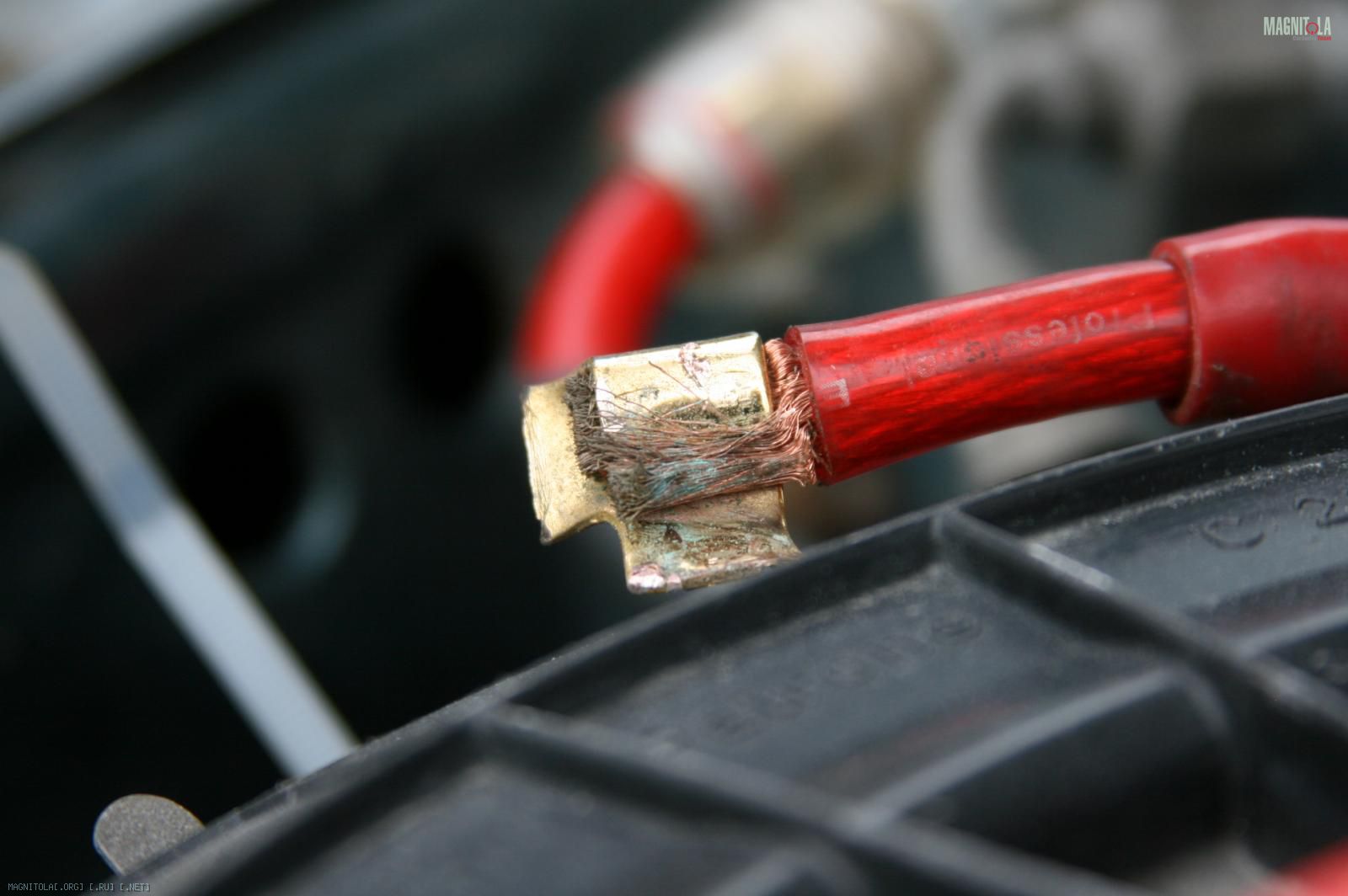

Клемма типа кольцо на батарейку. Китайское золото :laugh3: Провод DAXX. Время жизни лет семь или восемь. Вполне сносный результат, оно хотя бы не отгнило напрочь :) Позже сделаю снимок такой же noname колбы.
Re: 80. Звук как в "бочке" [?]
Во-во... Для себя решил - только клеммы под болт из толстой луженой меди, обжатые спец.инструментом! :-)
Re: 80. Звук как в "бочке" [?]
ironman80, сча такого уже не увидишь. Имхо
Re: 80. Звук как в "бочке" [?]

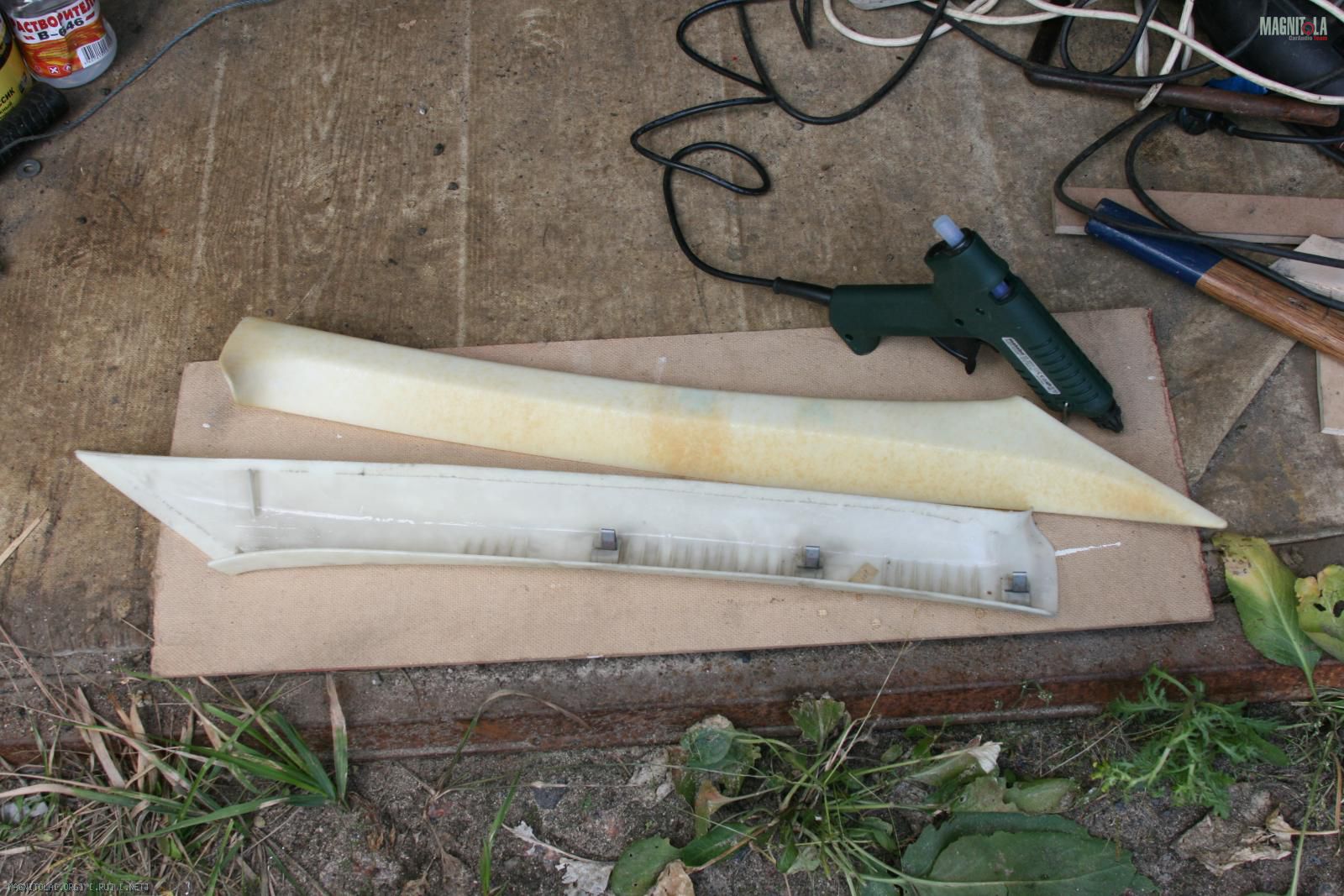

Ладно, проблемы будем решать постепенно, а пока взялся за стойки ВЧ.
Ничего необычного, стандартная колготочно-полиэфирная технология :)

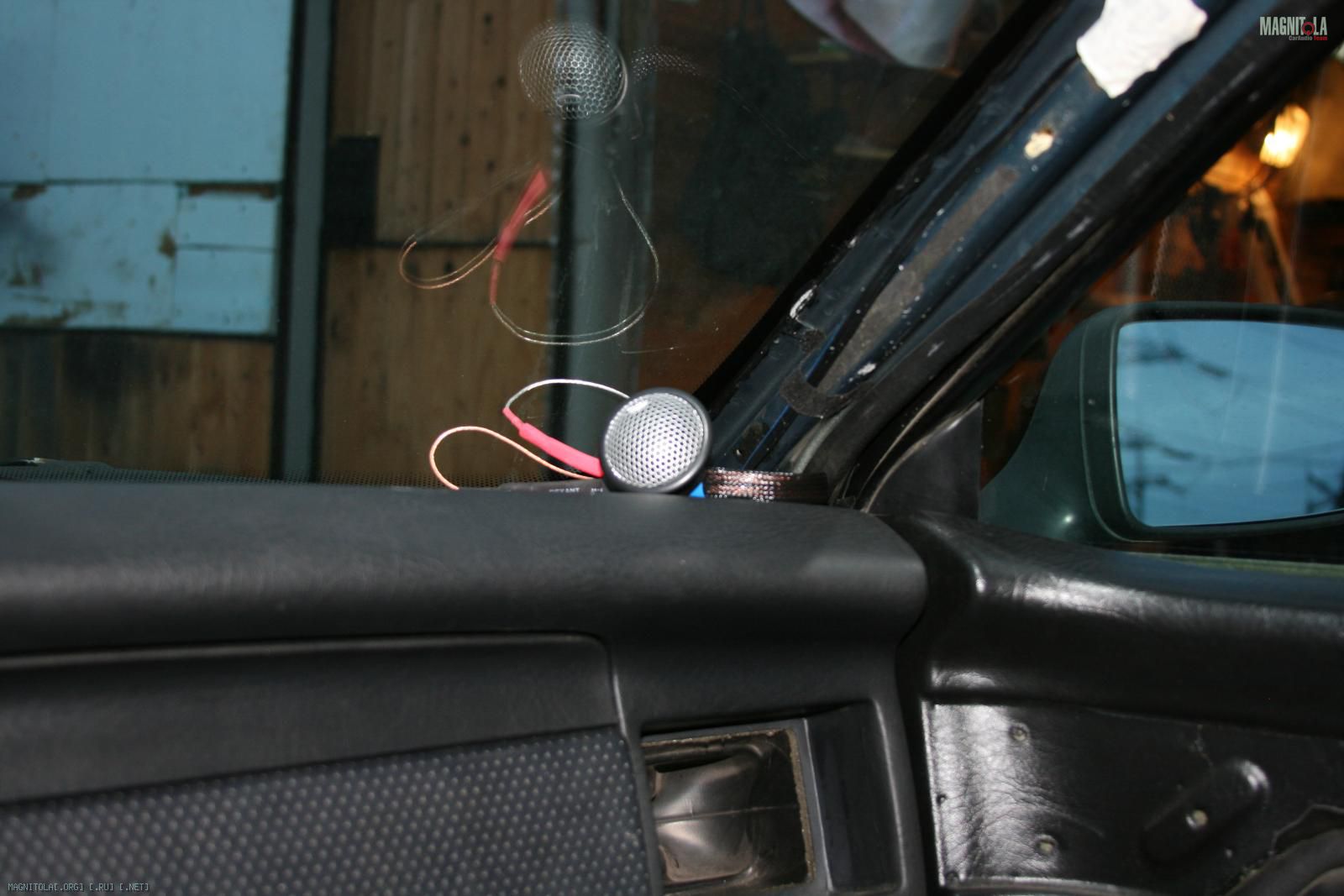

Отловил положение "в голову".
http://magnitola.org/attachment/7/6/7/8/0/228892.thumb http://magnitola.org/attachment/7/6/7/8/0/228894.thumb http://magnitola.org/attachment/7/6/7/8/0/228354.thumb http://magnitola.org/attachment/7/6/7/8/0/228358.thumb

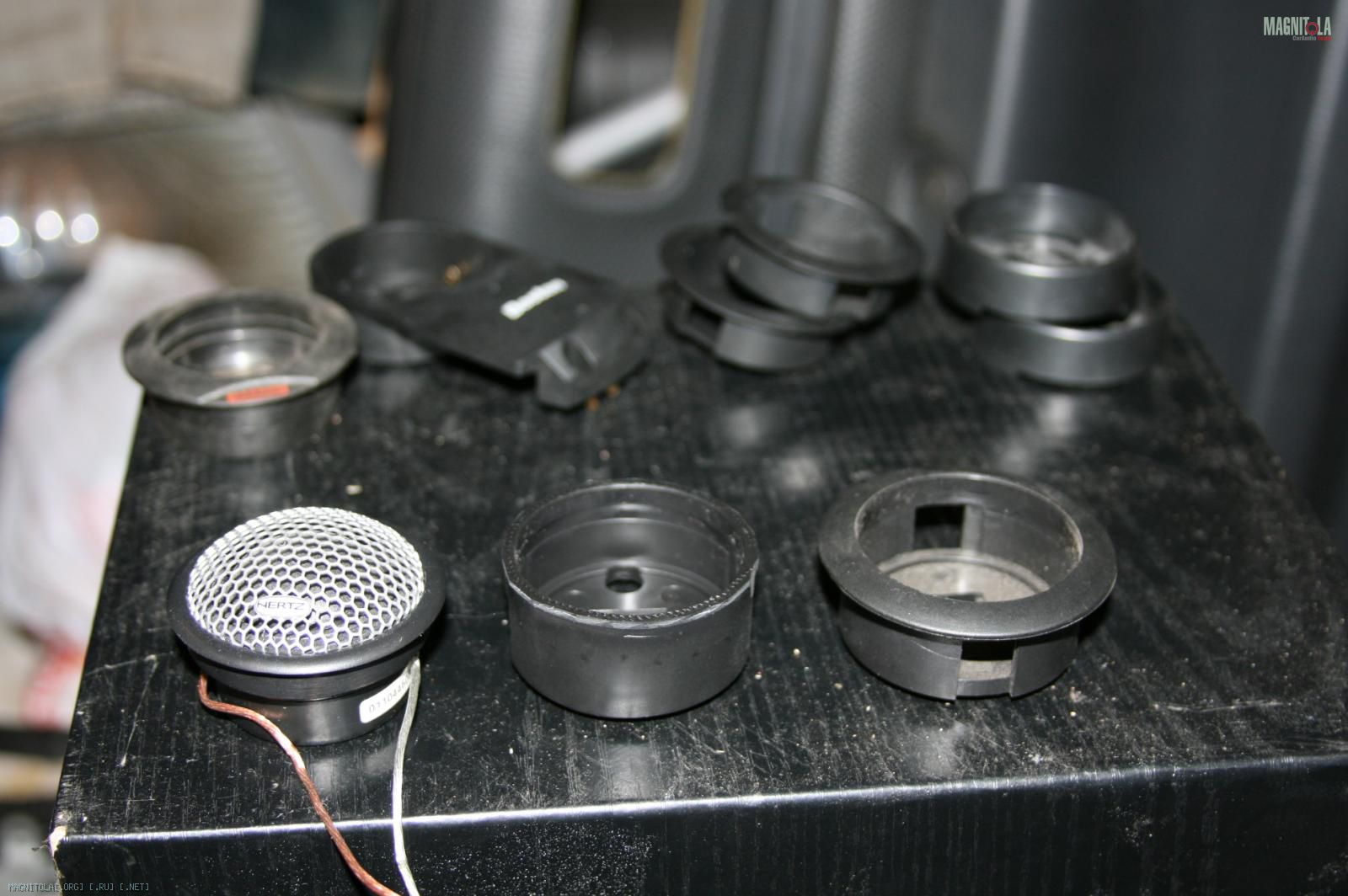

Корпуса для писчей подобрал из закромов родины. Подрезал дремелем под свои нужды.
http://magnitola.org/attachment/7/6/7/8/0/228356.thumb

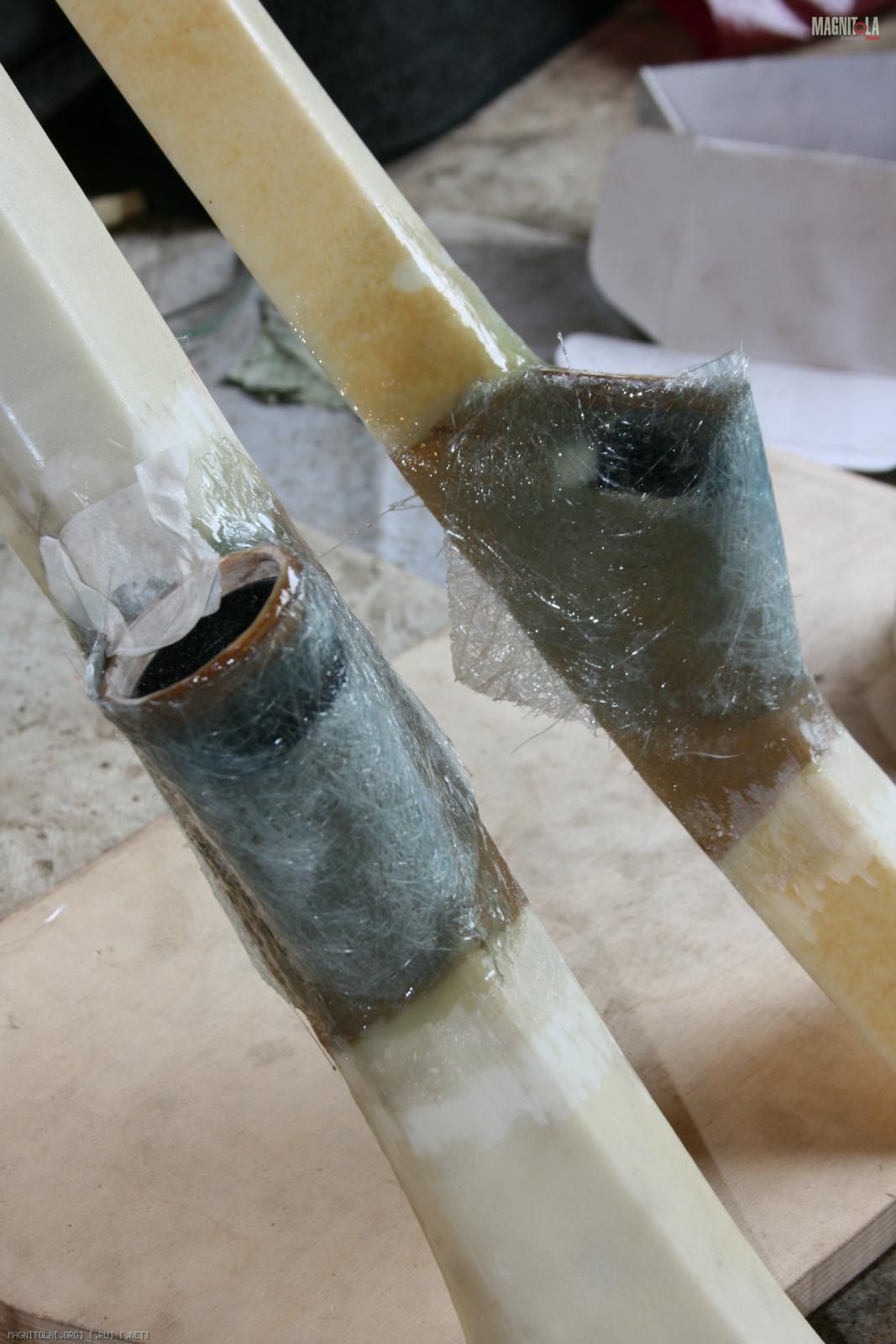

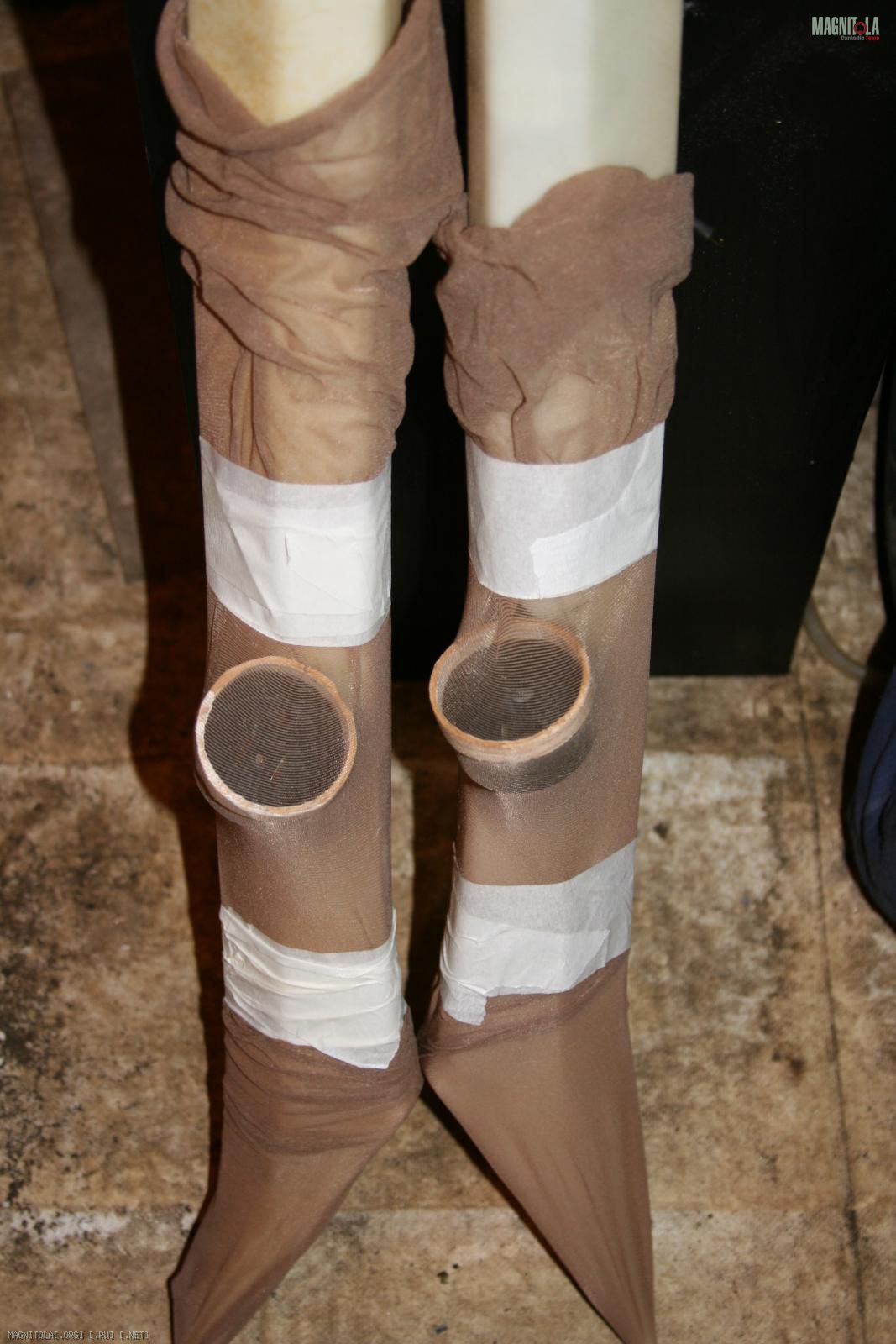

Далее все стандартно, колготки, полиэфирка, стекломат.
http://magnitola.org/attachment/7/6/7/8/0/228360.thumb http://magnitola.org/attachment/7/6/7/8/0/228362.thumb http://magnitola.org/attachment/7/6/7/8/0/228696.thumb http://magnitola.org/attachment/7/6/7/8/0/228698.thumb

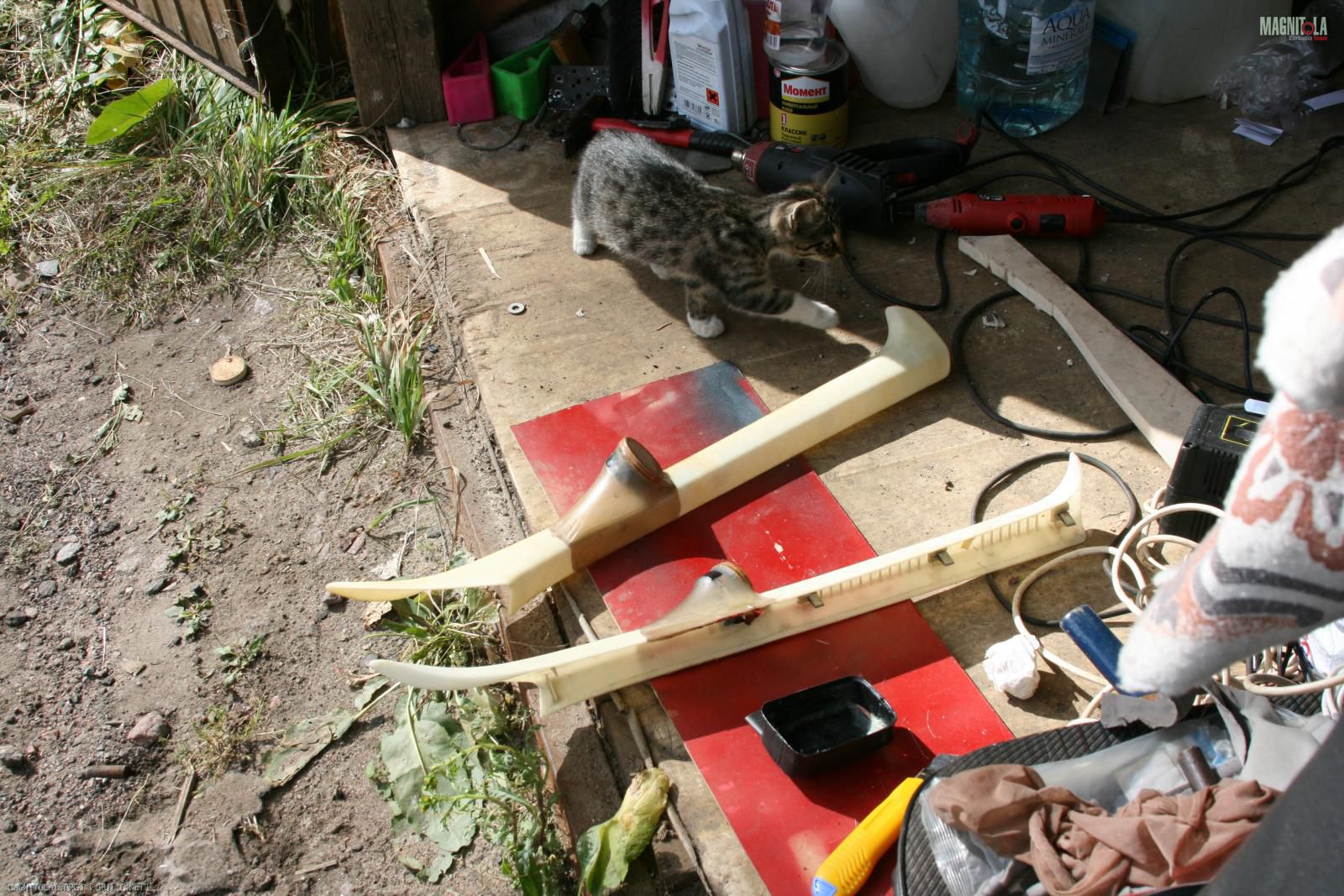

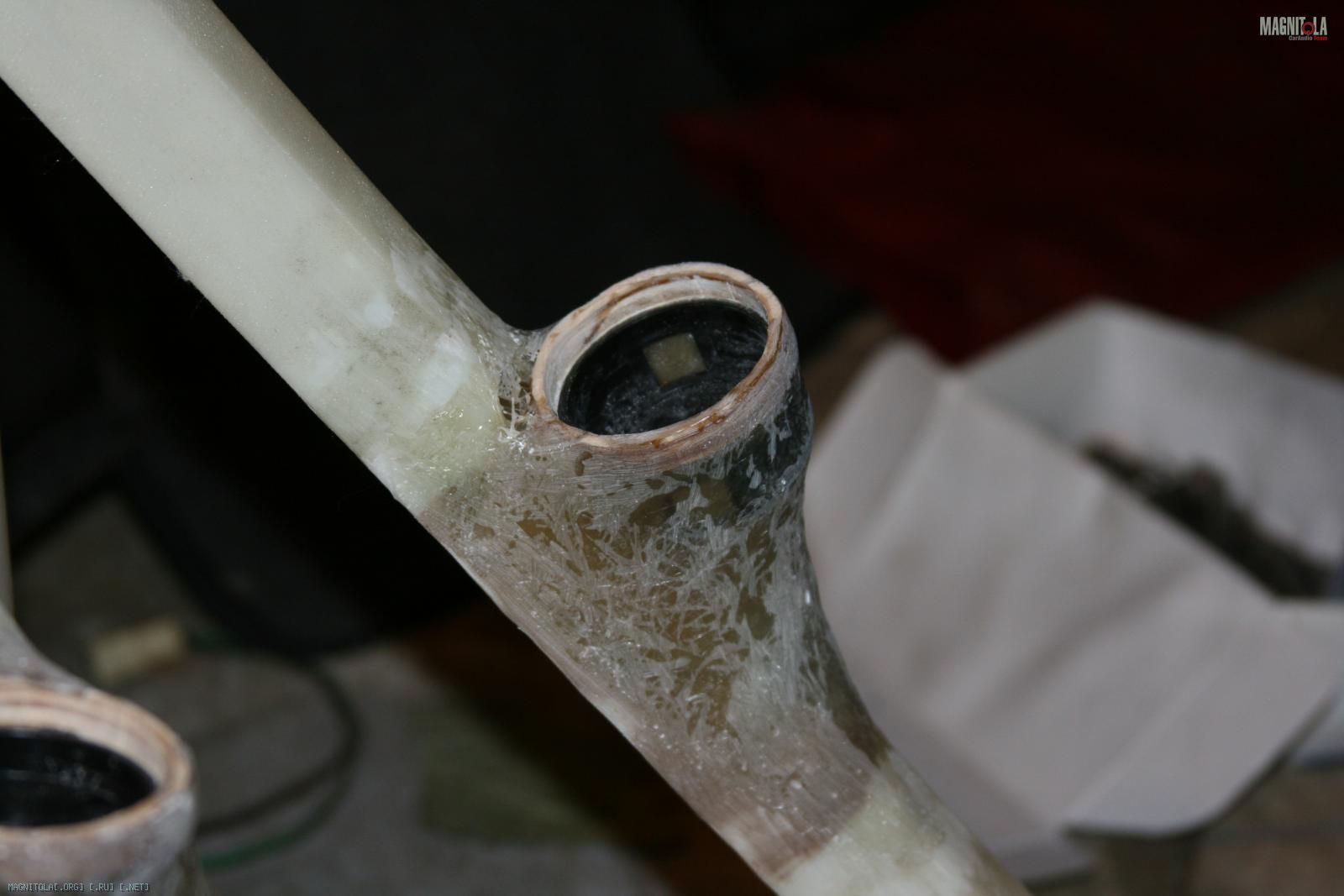

Всего делал три слоя. В итоге отличная прочность и можно вышкурить практически под ноль. Шпаклю со стекловолокном даже использовать не буду, максимум надо финишной пару раковин замазать.
http://magnitola.org/attachment/7/6/7/8/0/228700.thumb http://magnitola.org/attachment/7/6/7/8/0/228702.thumb http://magnitola.org/attachment/7/6/7/8/0/228704.thumb http://magnitola.org/attachment/7/6/7/8/0/228706.thumb http://magnitola.org/attachment/7/6/7/8/0/228886.thumb http://magnitola.org/attachment/7/6/7/8/0/228890.thumb http://magnitola.org/attachment/7/6/7/8/0/229124.thumb

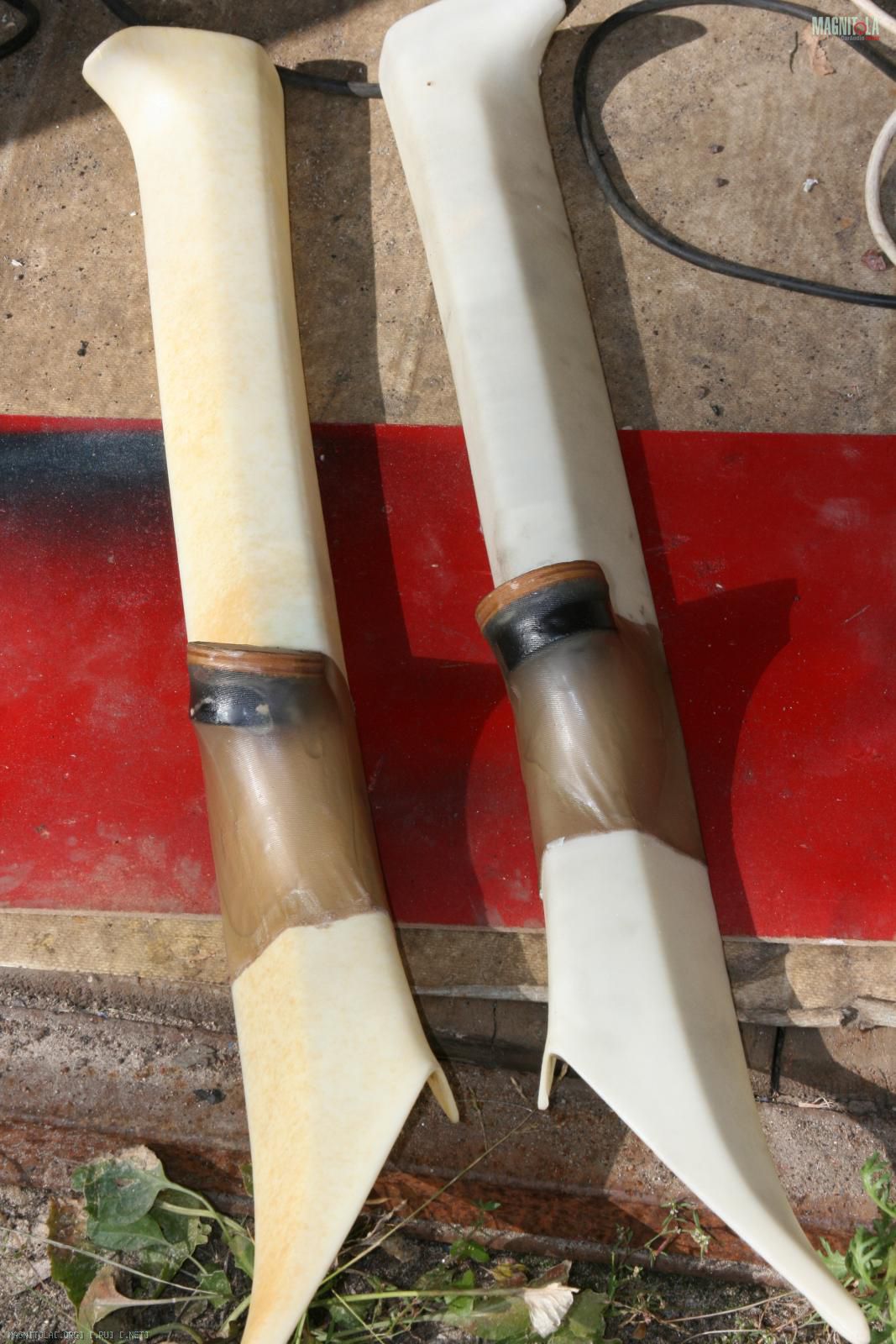

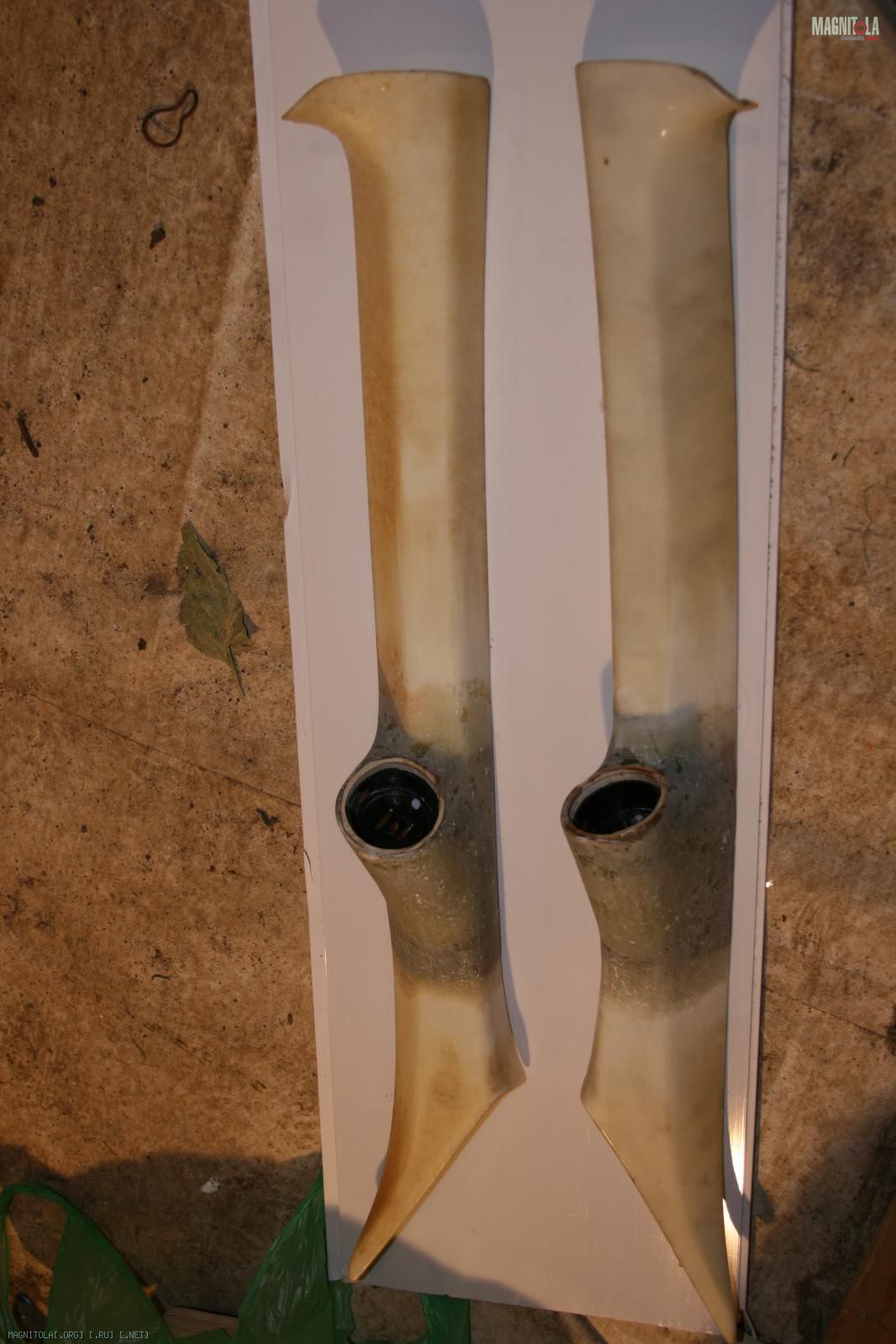

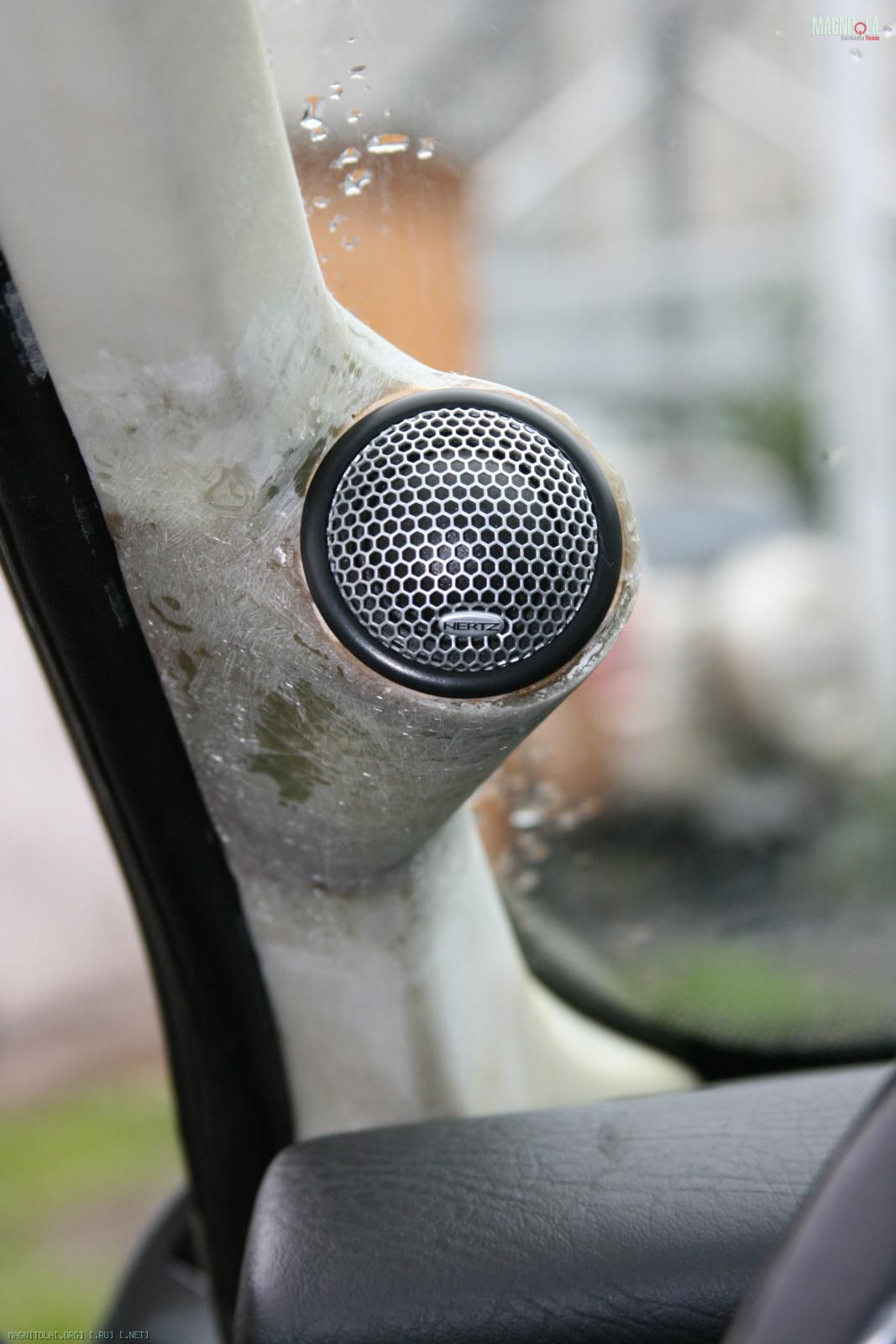

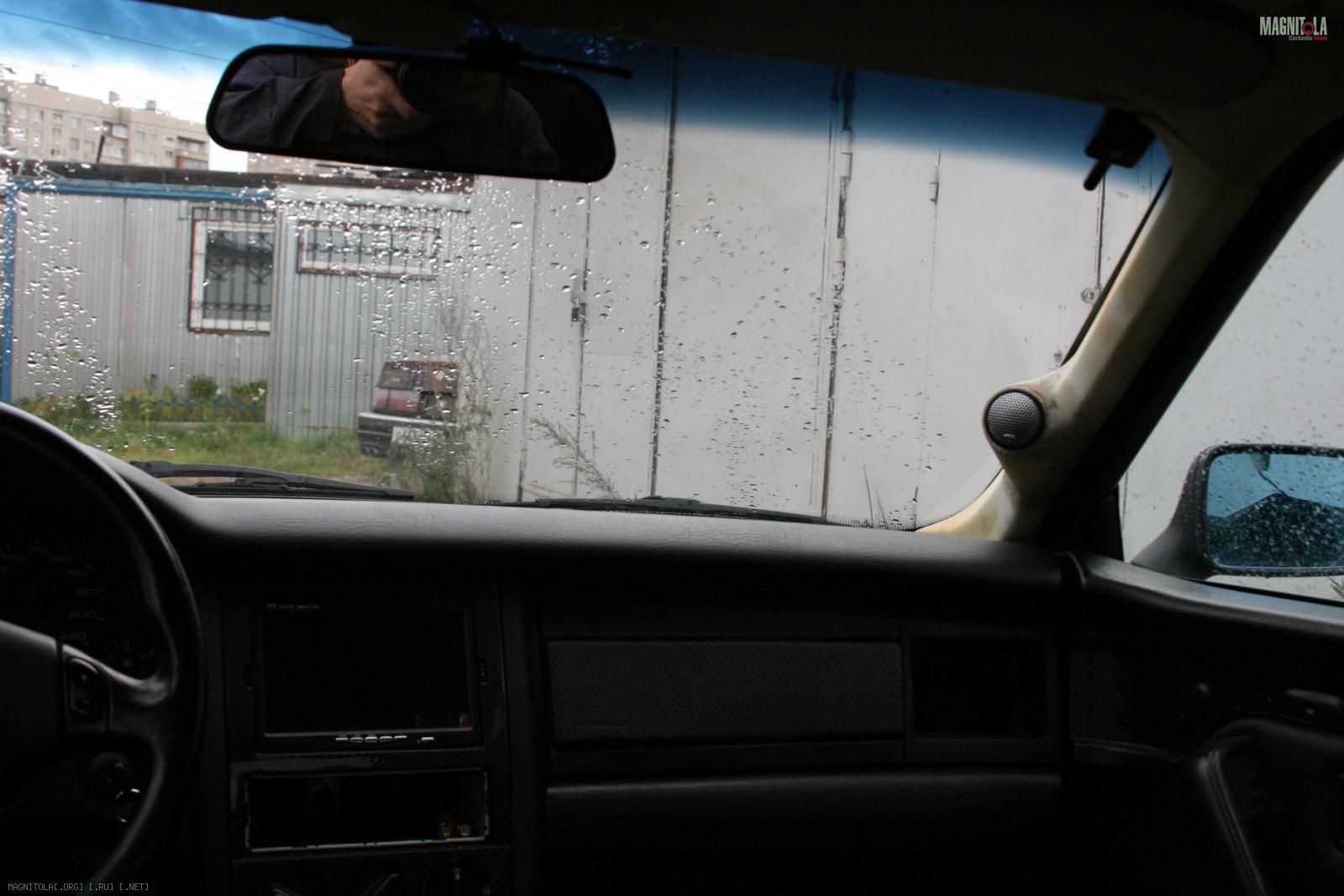

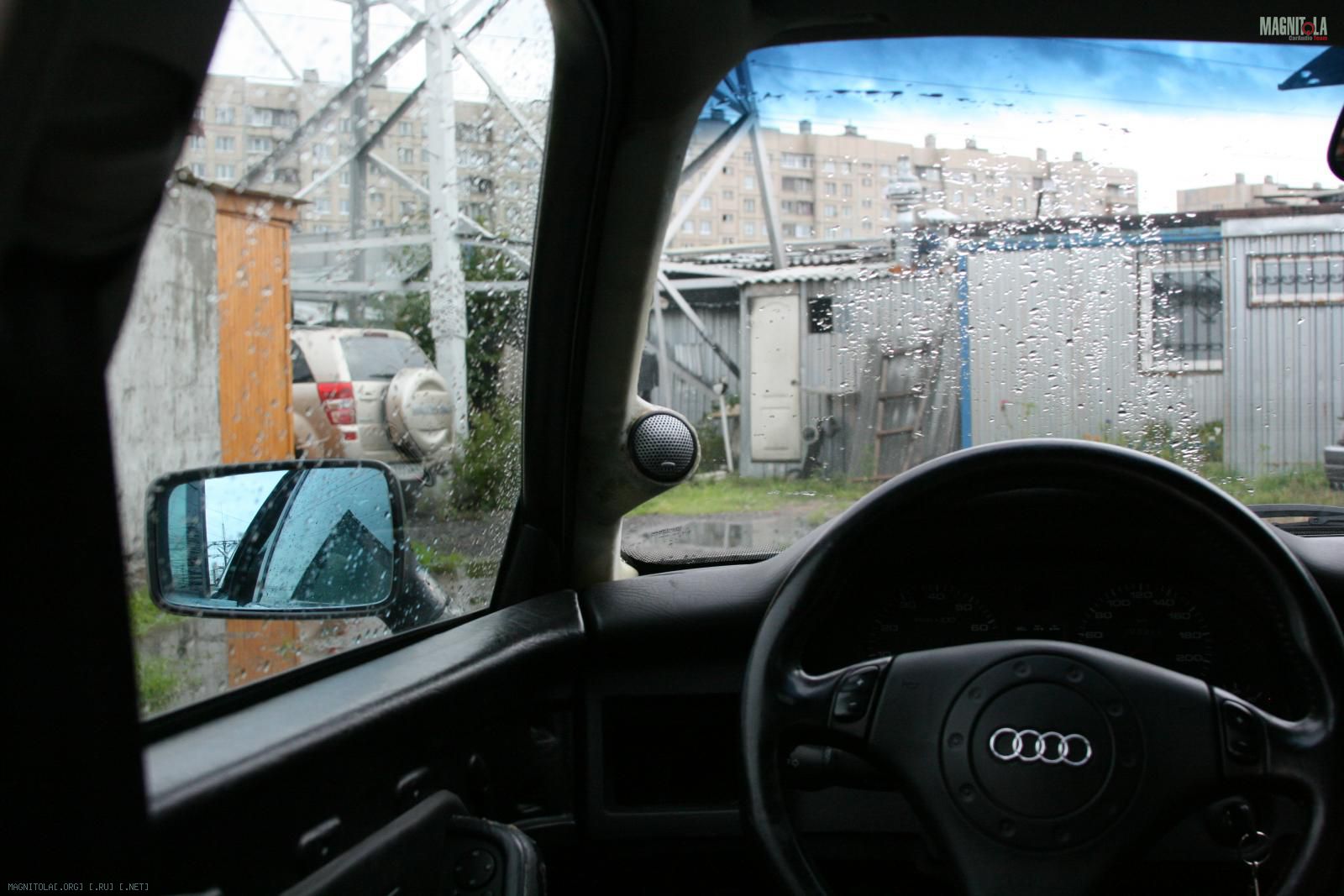

Результат:
http://magnitola.org/attachment/7/6/7/8/0/229130.thumb http://magnitola.org/attachment/7/6/7/8/0/229132.thumb http://magnitola.org/attachment/7/6/7/8/0/229128.thumb http://magnitola.org/attachment/7/6/7/8/0/229126.thumb http://magnitola.org/attachment/7/6/7/8/0/229134.thumb http://magnitola.org/attachment/7/6/7/8/0/229136.thumb
Пока раковинки не шпаклевал.
Угол наклона можно в небольших предалах подкорректировать кольцом под ВЧ.
Теперь думаю, что с ними делать. Если красить, то надо выводить в идеал, то еще занятие. А обтянуть сам не смогу. Сейчас навожу справки, кто и почем может их мне кожей обтянуть.
