Volvo XC70: Начало

Сообщение от x-diz

Не буду загадывать, ну ты грей пока межблоки. Может как нибудь устроим слепое сравнение. Самому интересно.

А я никому не скажу результат, пока не покажу как минимум паре человек. Может даже устроим одну коллективную встречу

Насмартфонил

Аркадий, посмотри вот эту фотку http://magnitola.org/users/photo/657...0933030179.jpg
, на ней видно чего не хватает!

Сообщение от FFZ

Аркадий, посмотри вот эту фотку http://magnitola.org/users/photo/657...0933030179.jpg
, на ней видно чего не хватает!

Дчдь Федь, я его живьём уже который день разглядываю, уже глаз замылился Ты же не о предохранителе?

Насмартфонил

---------- Сообщение добавлено 30.01.2014 в 23:38 ----------

А rca я на другой торец вывел, чтобы через весь бп не тащить сигнальные провода

Насмартфонил

---------- Сообщение добавлено 30.01.2014 в 23:41 ----------

Или ты про надпись 900W, которую я старательно зашлифовал? а мне ничего не оставалось делать! Чтобы из Кранча получился именно Крэнк, а не Ранч, пришлось логотип перевернуть. И он перестал гармонировать с этими надписями

Насмартфонил

Сообщение от fox proteus

Ты же не о предохранителе?

да не, о нём конечно же, так стоит один, а БП тянет два по 25А.
Но если есть/нарыть инфу о токе потребления платой УМ, то на основе этого пересчитать номинал преда, приняв КПД ПН-а скажем за 85%, то можно и его использовать как общее средство защиты девайса.

Та нагрузка, которой я проверял усь - слишком слаба, чтобы выработать мощность этого уся хотя бы на два процента Буду дальше тестить в машине, а потом пересчитаю пред. Они ведь в параллель установлены. Например, одного тридцатника может хватить, если что...

Насмартфонил

---------- Сообщение добавлено 31.01.2014 в 00:20 ----------

Кстати, о ПНе. 7812 греется прилично. За её радиатор не подержишься. Может изловчиться и на корпус уся её прикрутить или и так сойдёт? Ех, температуру бы померить...

Насмартфонил

Ладно уж, пора бы отчитаться по подаркамм


В общем, я перед новым годом, ещё даже перед операцией, задумался: "Ну фронт, вроде играет. А значит, по долгосрочному плану, намеченному ещё в начале стройки, пора сабом заняться" Но, применяя ширики, миды из домашки, карпс с вайфаем в качестве источника и китайские никому не известные усилки я уже слишком далеко забрался во фрико-аудиофилию А значит, надо держать марку!


В общем, долго интригу задерживать не стоит - а быстро саб я не сделаю - поэтому начну с делёжки плана деления планами
Усилок - мощный двухканальный, могущий работать мостом, T-класс.
Саб - лёгкий, быстрый 10 или 8- дюймовый динамик, причём, вероятнее всего из домашки, с хитро построенным корпусом. Интригу по корпусу раскрывать не буду, к концу работ всё поймёте сами Сам динамик пока ещё не покупал. На примете очень много достойных головок, но хочется ещё и соблюсти бюджетность. Поэтому одним из этапов работ будет сборка комплекса для измерения параметров динамиков (там несложная такая электро-коробочка нужна и монетка-грузик с кусочком пластилина, насколько я помню) и копание в домашних сабах, не имеющих параметров. Есть тут одно местечко Как только я это местечко исследую - отпишусь обязательно


Вернёмся к усилку. Если с дохликами-лепаями всё достаточно просто - практически готовый продукт, которому нужно только чуть сильнее дофильтровать питание и, фактически твикнуть (корпус-то есть), то с рынков мощных т-классов всё обстоит не так радужно. Фактически, это модули без корпуса и блока питания, которым нужно организовать отделаьное биполярное питание, а некоторым ещё и дополнительную слаботочную питательную цепь (гуглить по индексам TA2022, TK2050 и TA3020). И я однажды написал дяде Фёдору в личку вопрос о том, какие дешёвые обычные усилки АВ-класса он знает (например Мистери), у которых уже с завода идёт ПН с выходным напряжением +- 35-40 вольт. Оказалось, что таких особо нет, зато у него валяется труп старого Кранча с рабочим ПНом, который он может привести в божеский вид, перемотав транс, домотав отдельную вторичку для слаботочки.


Так родилась концепция Крэнки: корпус и ПН от обычного старого дешевого четырёхканальника, усилительная часть - T-класс. Мы с ним виртуально хлопнули по рукам и я заказал на али-экспрессе вот такой модуль...
А приехал - другой
Но, по большому счёту, кроме габаритов я ни в чём не проиграл.



Модуль собран на чипе Tripath TA3020, который импульсно "дёргает" четыре мосфета IRFP4227. На выходе мосфетов - фильтр в виде индуктивности, и пары кондёров, которые играничивают сигнал сверху где-то далеко за границами звукового диапазона. В общем, почти обычный цифровой усилок, только с особым корейским алгоритмом выбора частоты дискретизации (наверное правильно обозвать это по-другому, но я не знаю как), когда частота не постоянна, как, у, скажем, Дкласса от альпайна или пиванера, а плавающая.


При напряжении питания +- 40 вольт (а именно столько мне сделал FFZ) может выдавать до 120 честных Ватт на канал при THD+N < 0,05%, и до 150 Ватт на канал при THD+N <0,2%
Если поднять напряжение питания до +-45 вольт, то это будут соответственно 170 и 200-210 Ватт.
Усь рассчитан на нагрузку не больше 4 Ом на канал, поддерживает мостовой режим работы (для этого требуется лёгкий допил в соответствии с даташитом - чуть позже поставлю обычный переключатель). Но мостом его нельзя грузить меньше, чем на 8Ом. Изыскания показали, что таких сабов в домашке - валом и играть они в машине смогут.

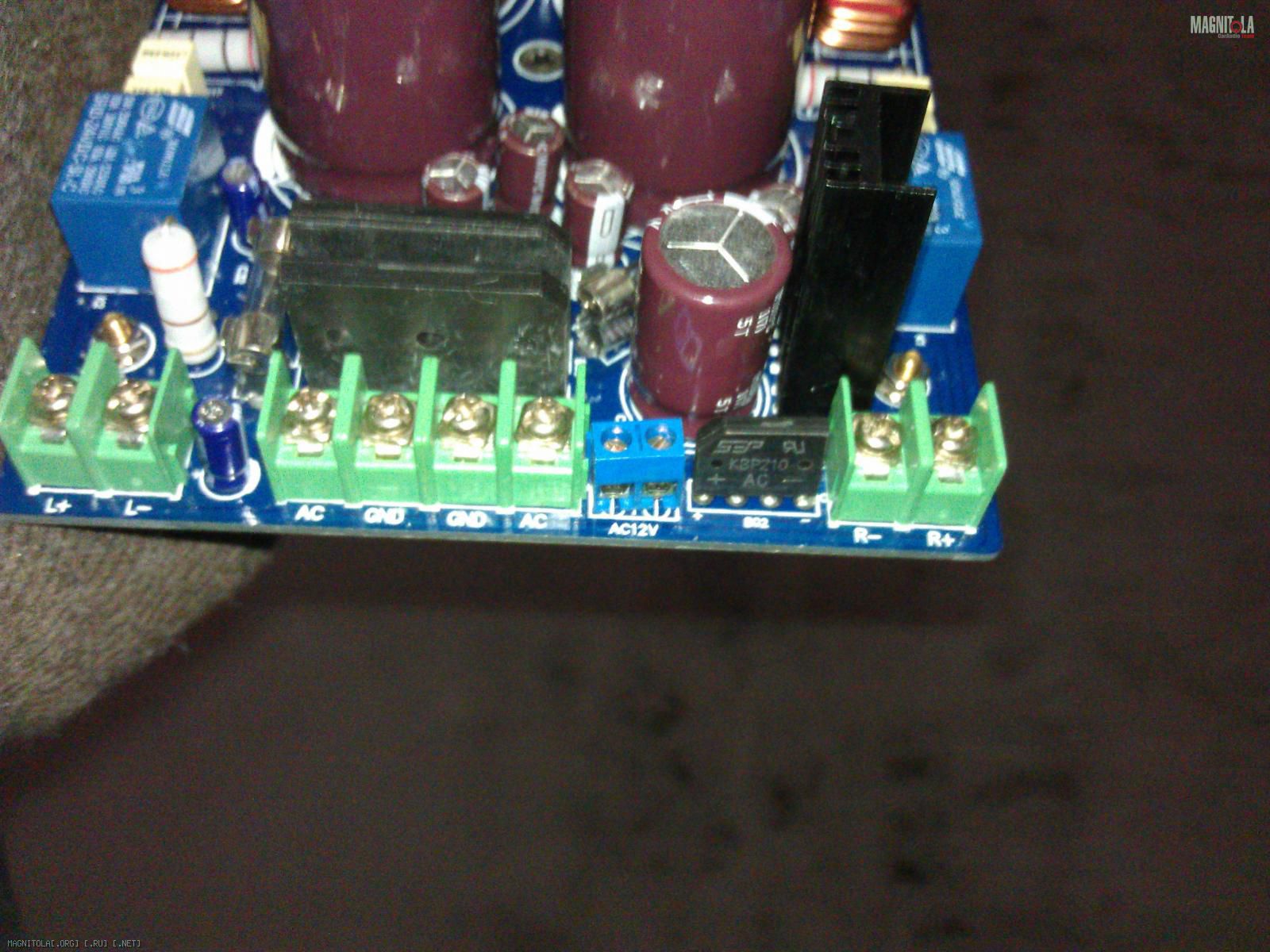

При этом, модуль рассчитан под питание переменным напряжением. То есть на входе стоят выпрямители. На слаботочном - один выпрямитель, после которого стоят два стабилизатора напряжения, один 9-вольтовый, другой - 5 вольтовый, на силовом - два выпрямителя, включенные в параллель.

Кроме того, на плате припаяна куча разъёмов и нанесена очень удачная маркировка.



Итак, приступим.


Для начала отпаяем всё ненужное, что не отпаивается - отломаем (это я про силовые выпрямители)

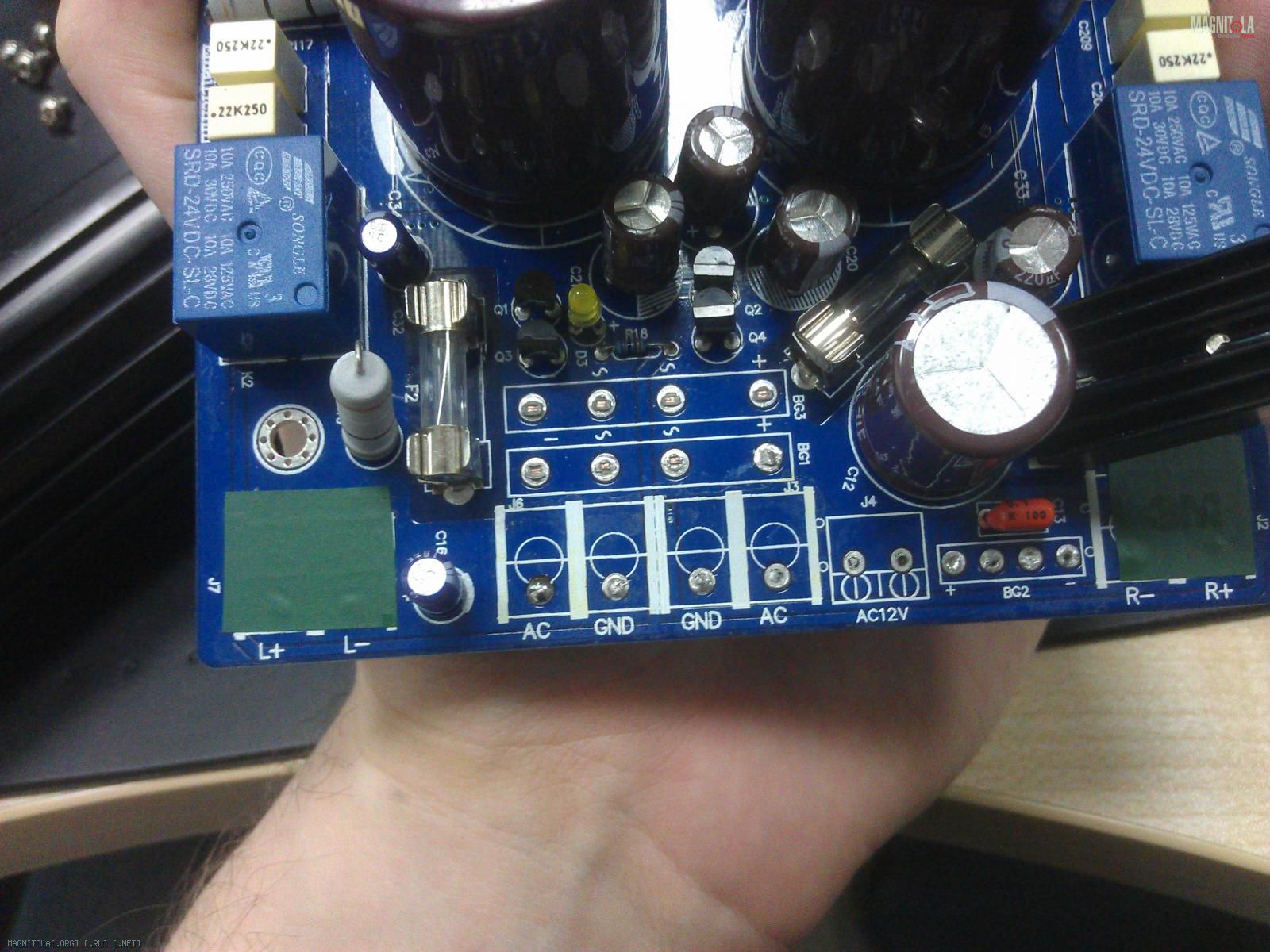

Потом промаркируем плату, чтобы понимать, куда паяться:

заодно пропаяем все силовые дорожки

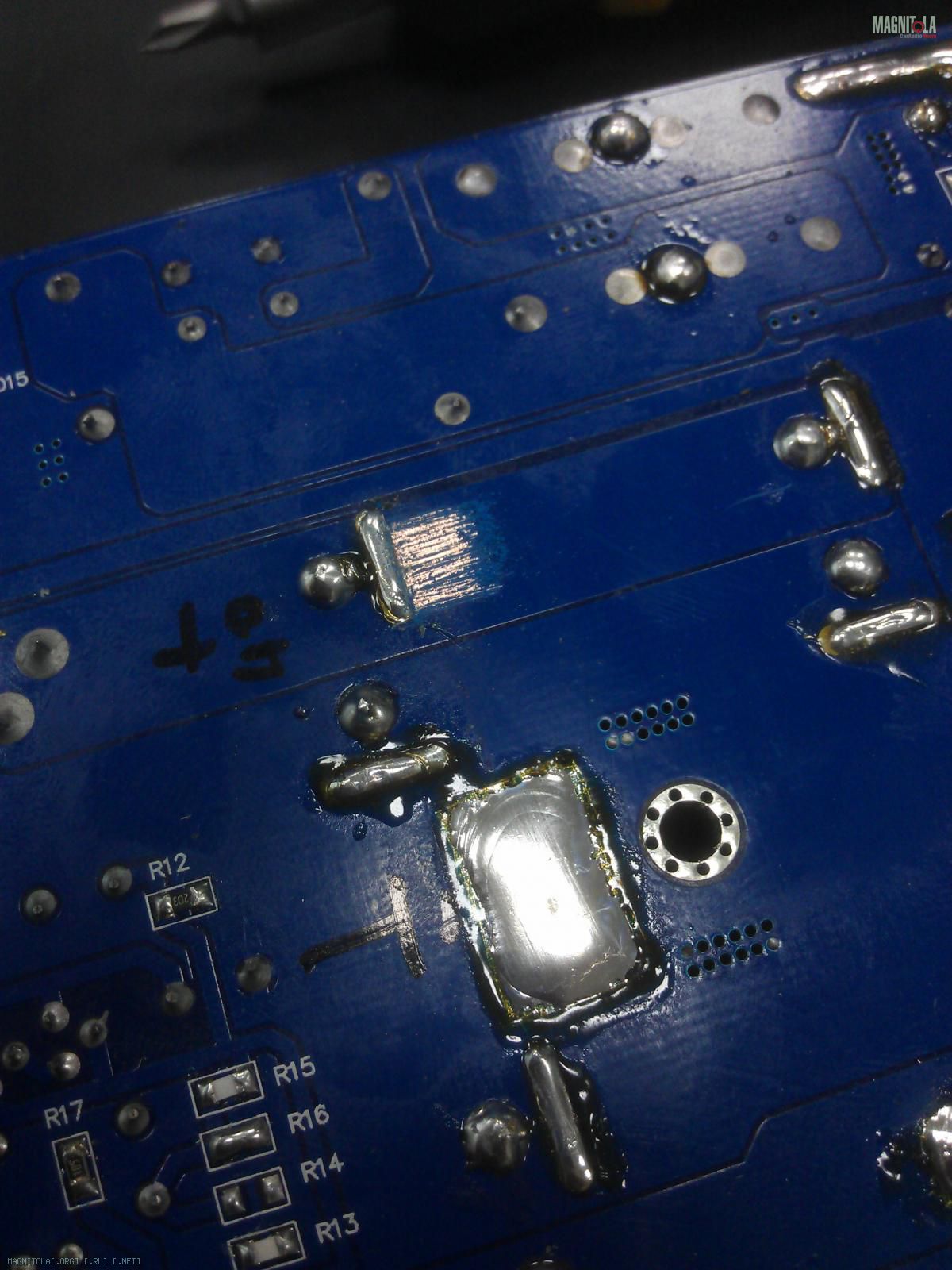

Потом готовим площадки для припаивания силовых линий.
Счищаем лак

Капаем флюс (я использую только спиртовой раствор канифоли, чтобы потом не переживать за окисление внутри пайки)

лудим

Места пайки для питающих проводов выбираем как можно ближе к потребителям - красивые колбочки-предохранители я нафик обошёл. На кой они нужны тут, если дядь Федин БП далеко не максимально возможное для TA3020 напряжение выдаёт и обладает собственным предом? Только лишние потери будут.




Далее работаетм над крепелнием. Помните алюминиевую щину? Вот из неё и будем мутить крепёже-теплоотовд. Первый этап компьютерного моедлирования

Показал неудачность подхода:
1) Много пилить
2) маленькое сечение шины для нормального отовда тепла от Мосфетов

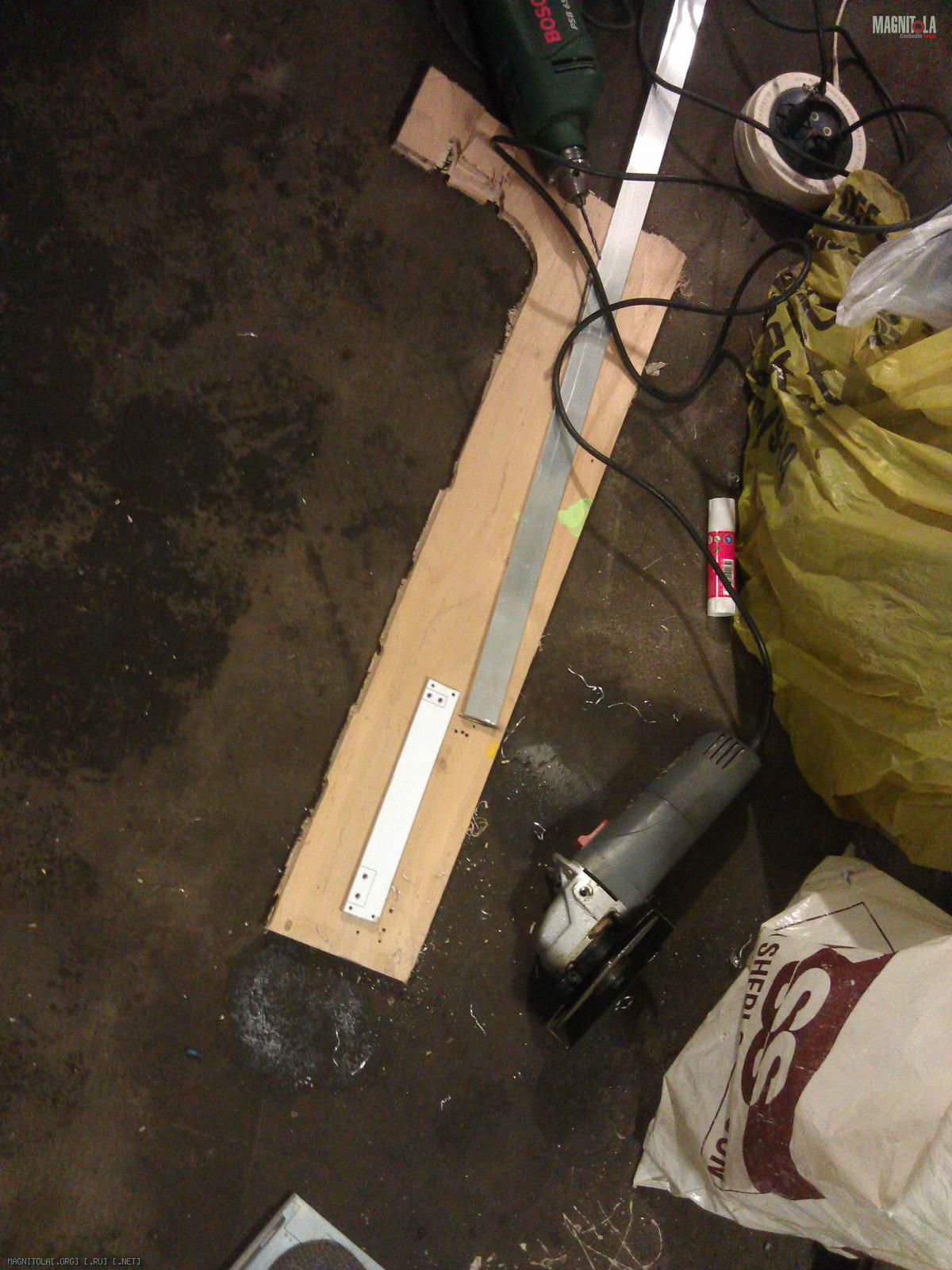

Перемоделируем заново и едем пилить. Тимур, спасибо за болгарку! Неа заметку дистрибьютеростроителям: болгаркой пилить шину быстрее, аккуратнее и ровнее, чем ручной пилкой и лобзиком. Технология простая:
1) рисуем на компе точный шаблон. Причём отверстия размечаем кружками сразу в размер отверстия, а не только крестиками. Так выходит точнее - проверено.
2) клеим шаблон на кусок материала. Обычный клеящий карандаш отлично приклеивает бумагу что к меди, что к текстолиту, что к алюминию
3) Сверлим отверстия!
4) И только потом пилим
5) Дорабатваем напильником

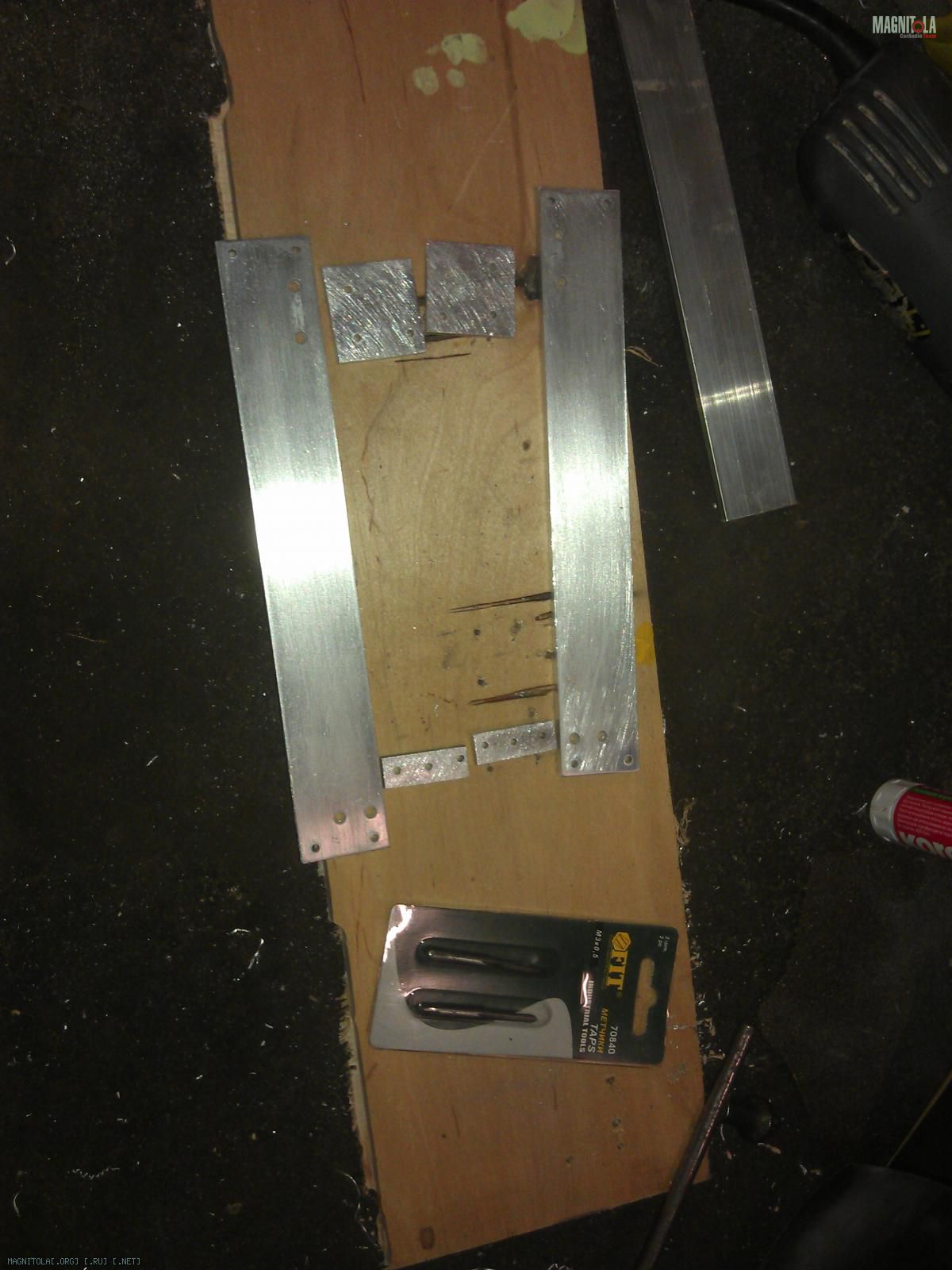

Повторяем для тех, кому нужны фотки по пунктам:

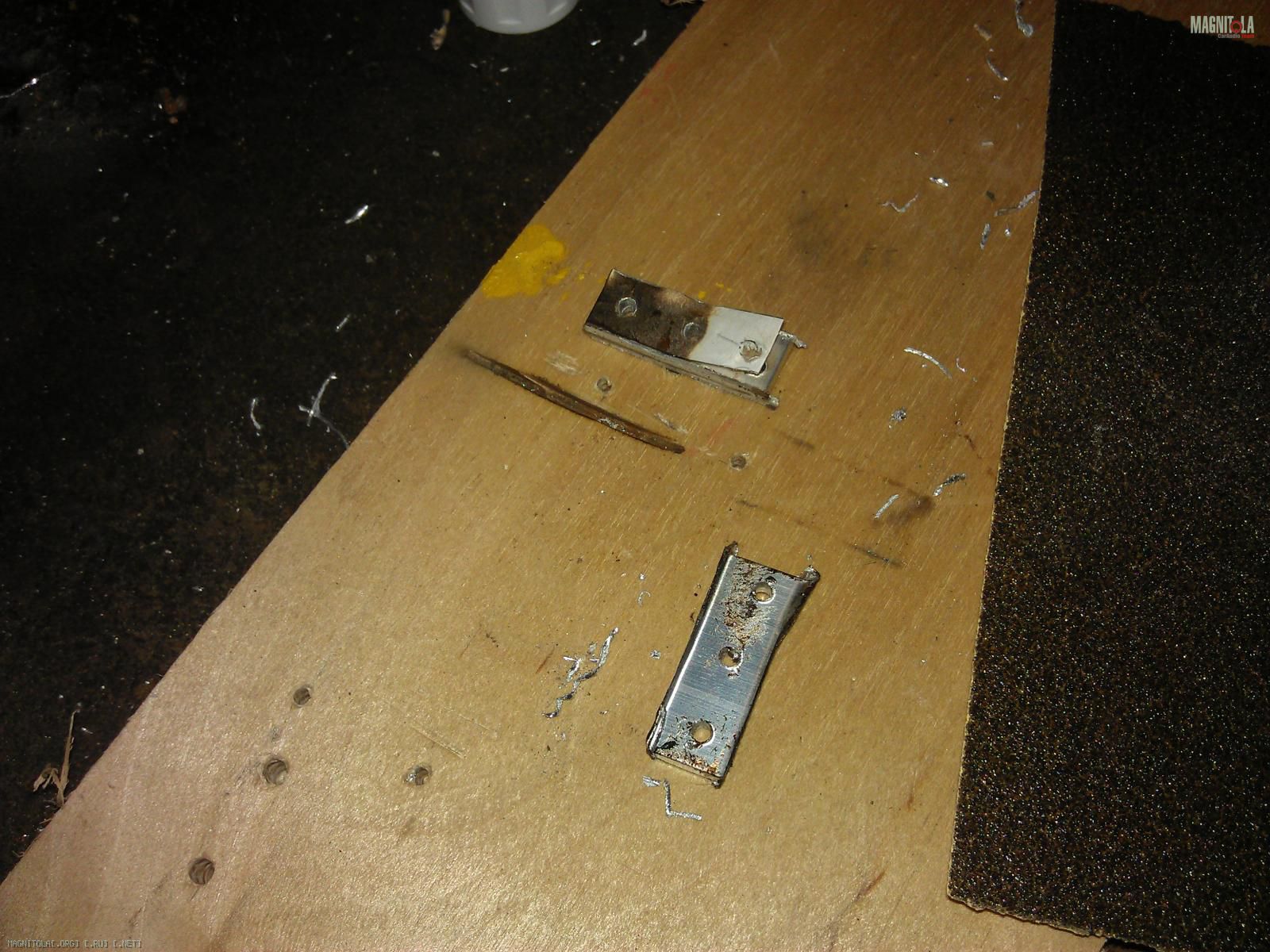

Бумага на мелких детальках подгорает

а сами детальки проплавляют перчатки


Шлифуем - нарезаем резьбу - собираем:

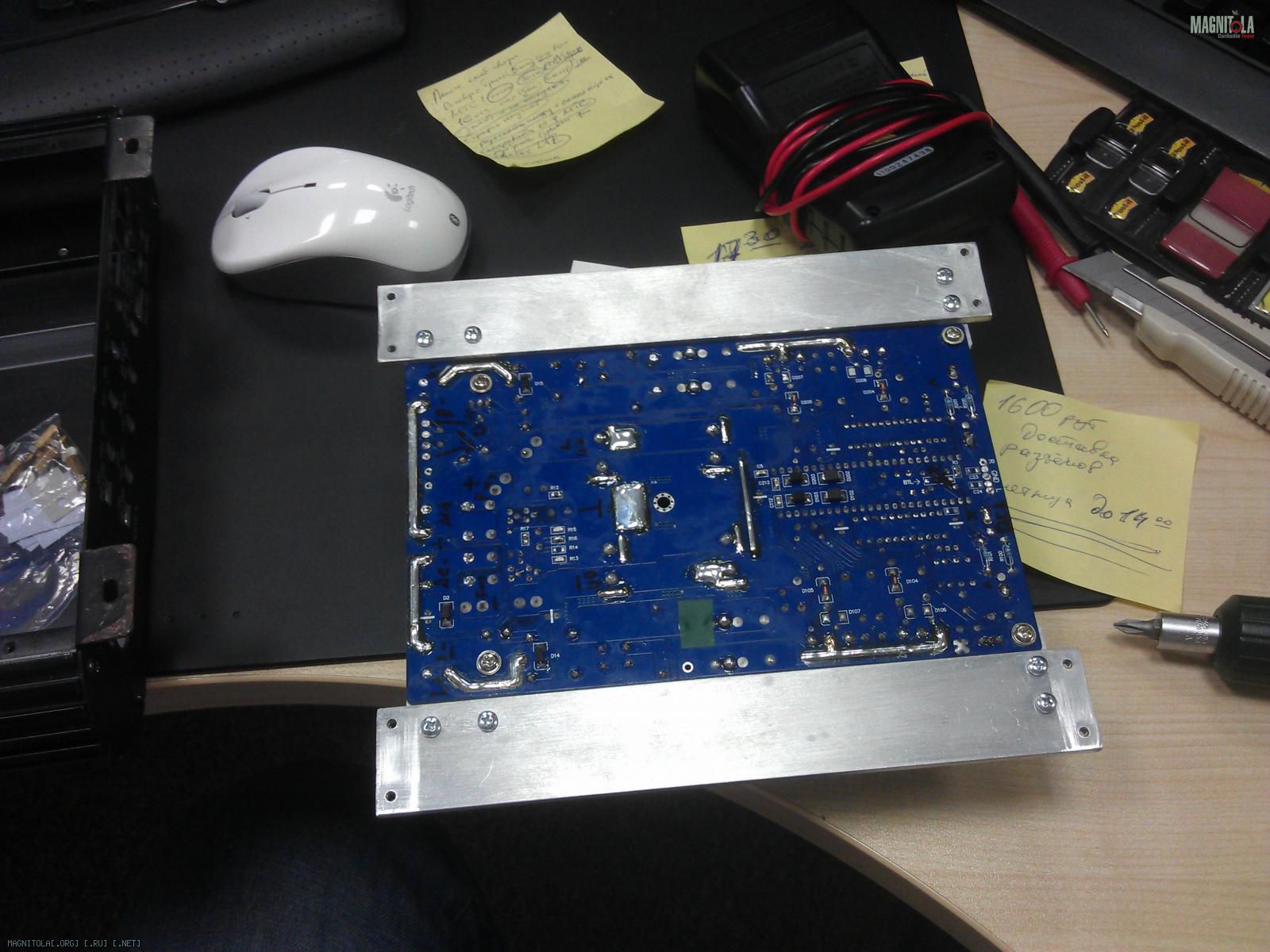

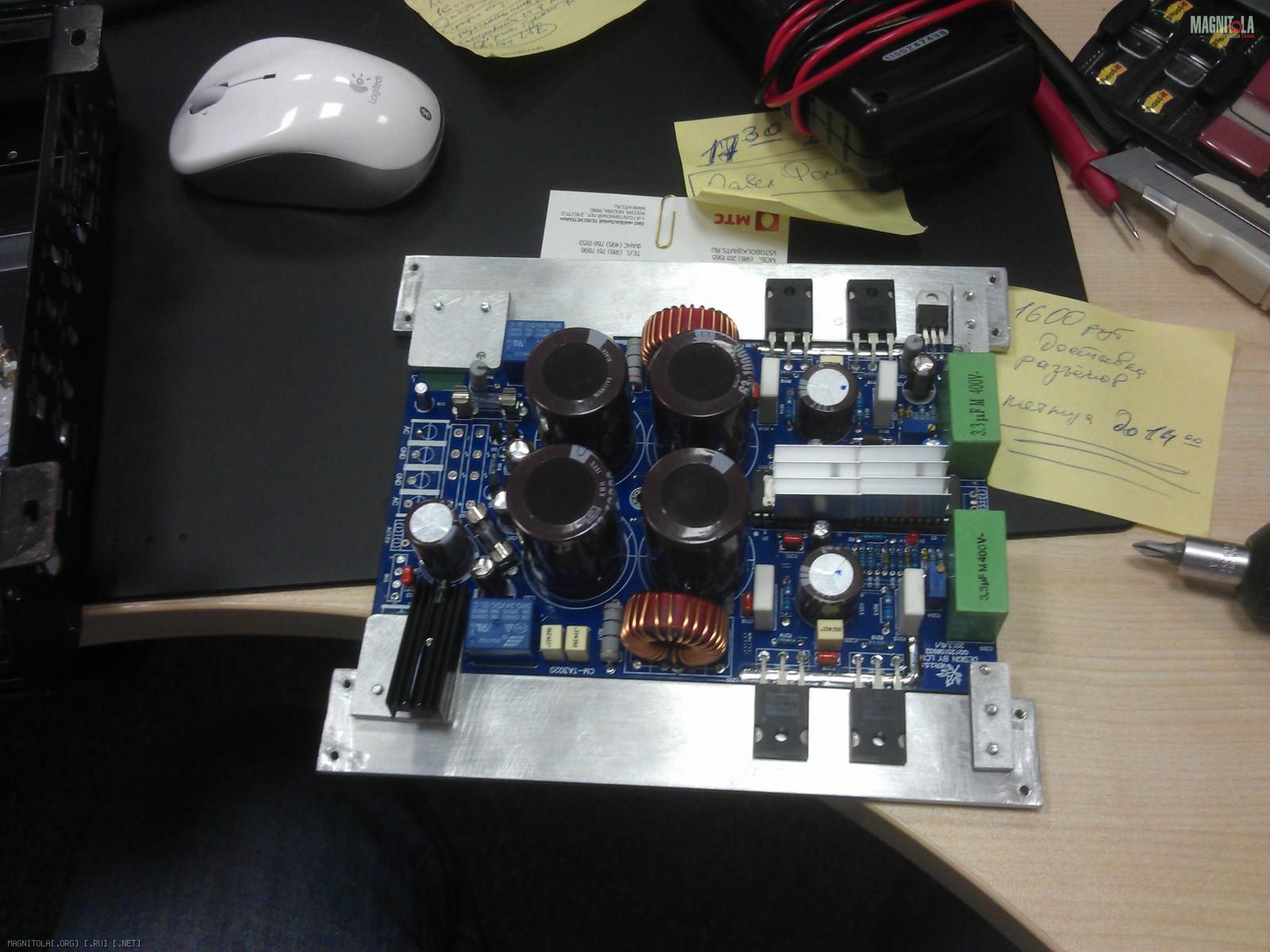

Тащим в офис, примеряем, размечаем отверстия под мосфеты и КРЕНку, размечаем отверстия в корпусе для крепления платы:

а также отмечаем на корпусе место пропила под кондёры.


Пилим

Пилить удобнее всего так: сначала делаем пропил болгаркой так, чтобы её диск проделал хотя бы маленькое сквозное отверстие, а неглубокие края пропила чётко оканчивались там, где надо, а потом допиливает электролобзиком. К слову, лобзик идёт по люминю как по маслу

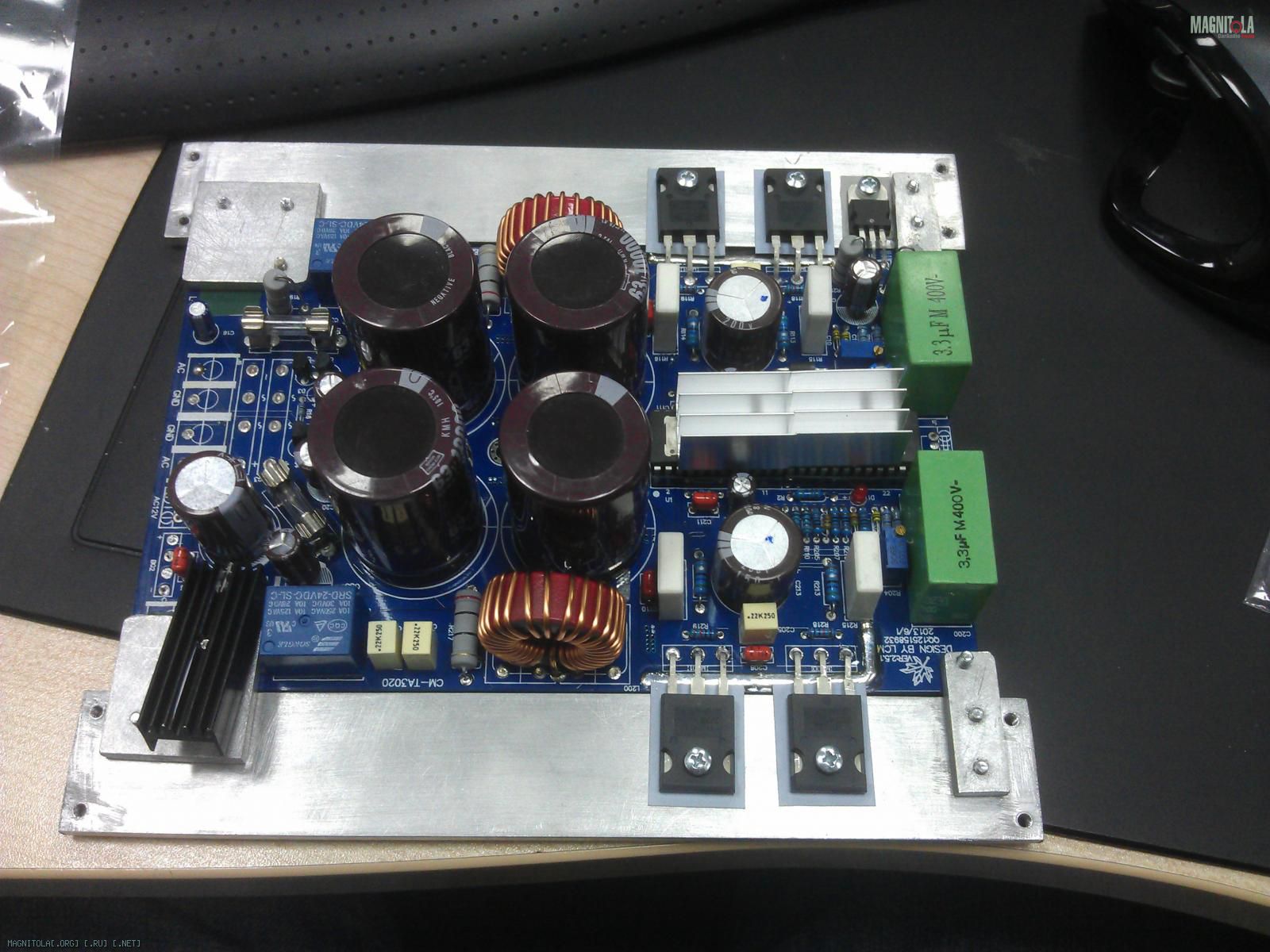

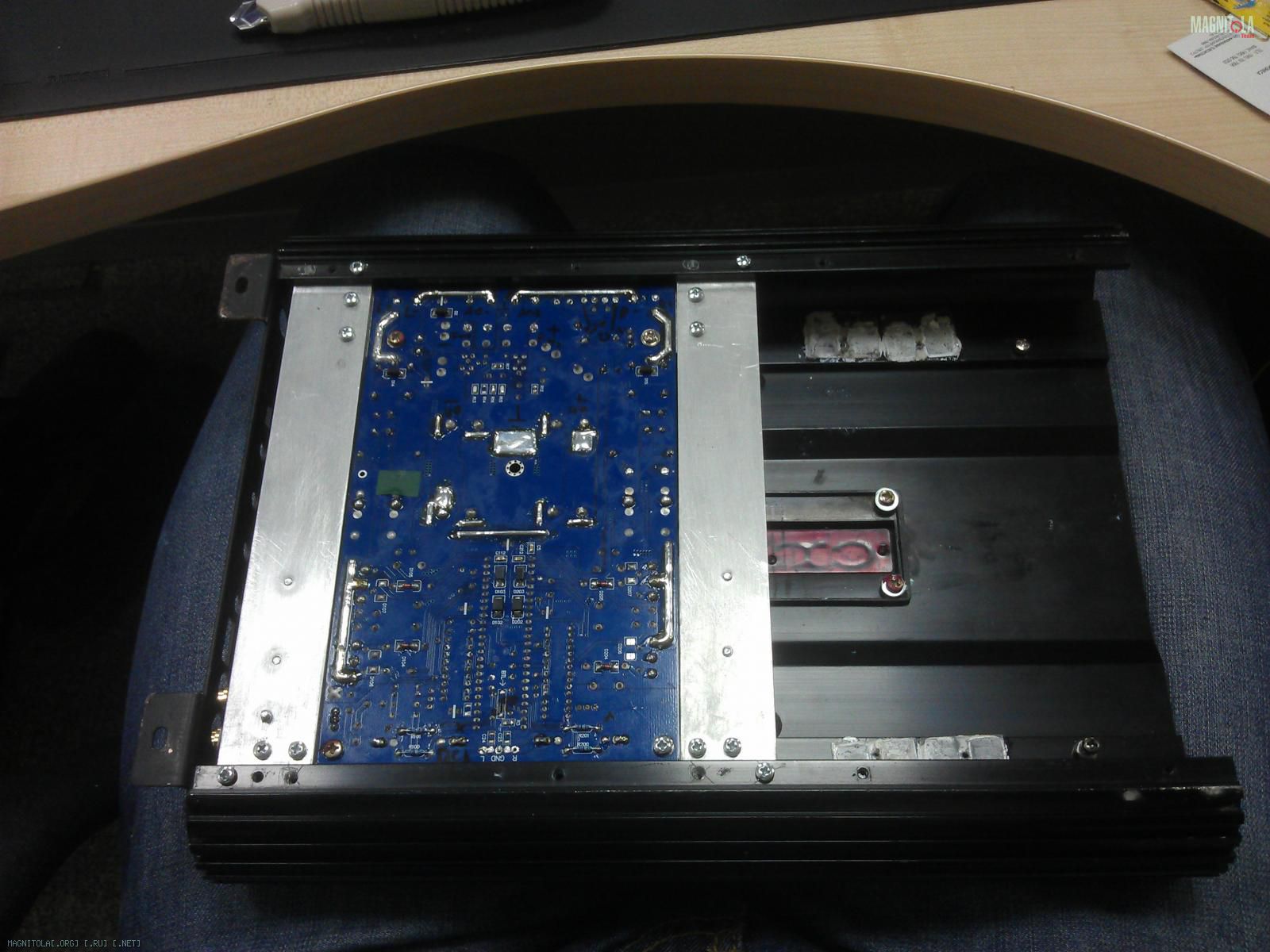

Опять тащим в офис, собираем-примеряем:

Кстати, китайцы молодцы - в посылку положили диэлектрические теплопроводящие прокладочки для крепления мосфетов и стабилизатора на корпус. Это важно, потому что "спинки" транзюков имеют общий контакт со стоком, а сток на разных транзюках имеет различны потенциал.


В корпус я вкрутил отдельные RCA-разъёмы, купленные вместе с разъёмами для межблоков в ИСПА. Они имеют пластиковые прокладки, которые изолируют землю разъёма от корпуса.



Соответственно, плату располагаем так, чтобы и сигнальные и акустические, да и силовые провода были максимально короткими. Дядя Фёдор сказал, что маньячить не надо и внутри усилка сечение больше 4 квадратов делать не стОит Не стОит, так не стОит. Но ноль питания на всякий случай двойной



Результат

Собрал, работает. Но в момент включения выдаёт неприятные звуки, а дальше играет нормально. Кстати, красиво играет Правда, проверял я его от хиленького БП, возможно, от аккума в машине он заработает лучше.


Однако, впереди ещё много увлекательной работы над сабом, так что всё ещё впереди. Поживём - увидим


А пока я удаляюсь на время подготовки повести о других подарках

Ну нифига у тя процесс пошел:-) :-) :-) :-)

Ща разберусь со свистом при включении и будем это чудо на Диминых бряксах тестировать, если он решится

Сообщение от Pit

Не хватит мощи и контроля

Пётр Евгенич - специалист по оценке усилков по фото Петь, чой-то контроля не хватит? Почему так безапелляционно заявляешь? Ты что-то знаешь такое, чего не знаю я?
