Volvo XC70: Начало

Покой нам только снится! Надо все же устроить прослушку!

Ну а теперь расскажу о последнем подарке - о межблоках. Подарил мне Женя Eu-Jinn на Новый Год кусок провода. Хороший такой кусок хорошего такого провода. Ну тое сть как... если бы у меня межблоки шли от ГУ, то его хватило бы только на один канал, например левый, или даже правый Но у меня проц в багажнике рядом с усилком, поэтому хватит мне этого мотка надолго


Однако я сам такую обновку не планировал и был несколько озадачен: длина длиной, но межблоков четыре (две пары), а значит разъёмов надо восемь. Плюсом, давно (почти сразу после изготовления)) назревала смена разъёмов на фильтрах. Плюс, для дядюшки Крэнки нужны были RCA-шки. В общем, занялся я всерьёз поиском разъёмов. Памятуя о том, насколько неудобны в использовании неотеки с родными разъёмами (крутил-вертел их в руках у Арсена 118) решил поискать что-то более короткое и удобное. Залезал даже на aliexpress (там есть все брендовые разъёмы, по цене в полтора раза ниже, чем у нас, но без логотипов)

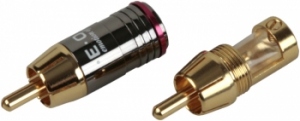

Наискал вот такие ЭОСЫ



У них и маленькие размеры и удачная конструкция. Но смутили два фактора:
1) жаба (её бы сам задушил, но был ещё второй фактор)
2) неотек через такоеминиатюрное окошко просто не припаять. А разъёмы такой же конструкции, но с большим окошком имеют и бОльшую длину.

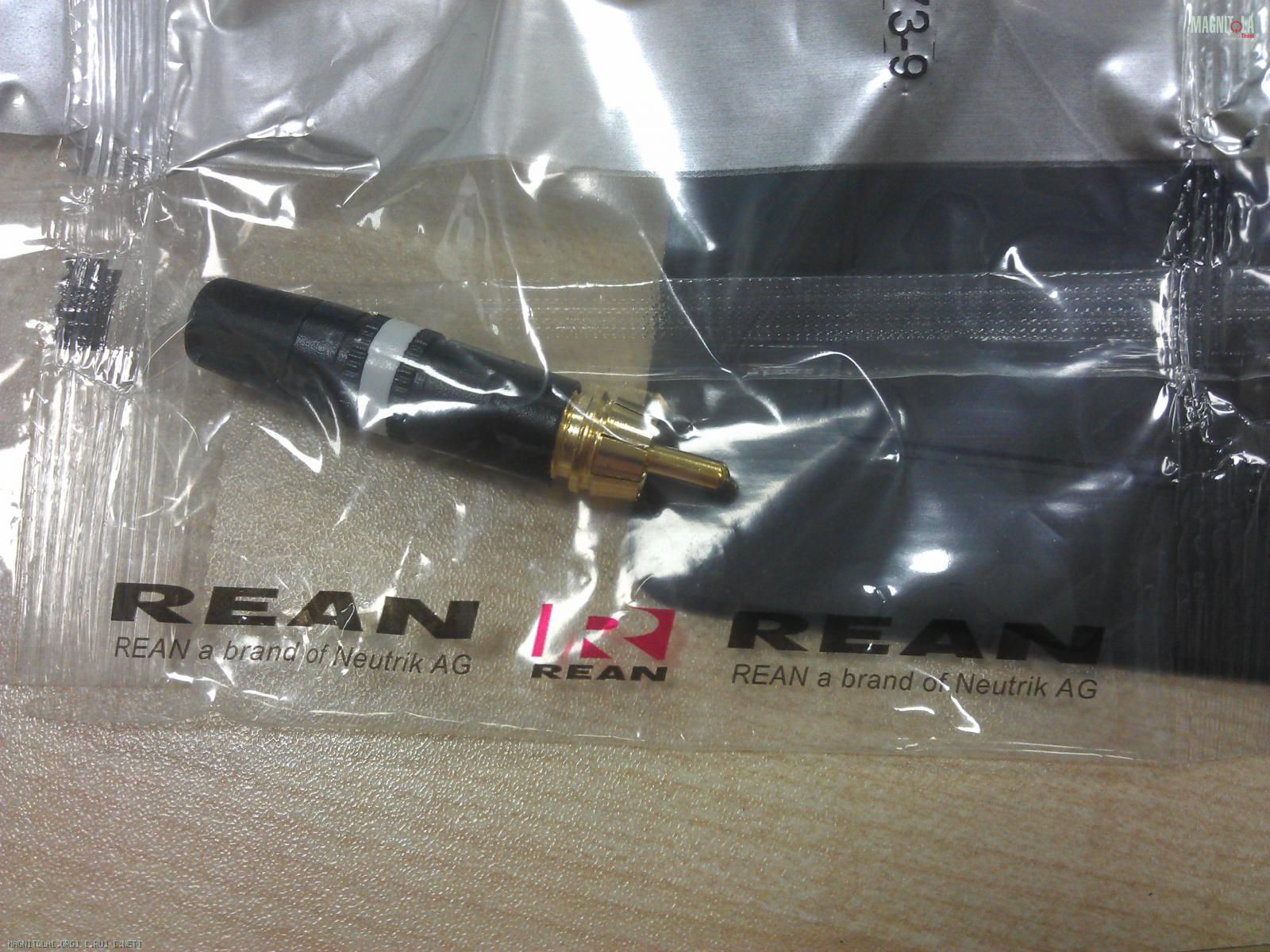

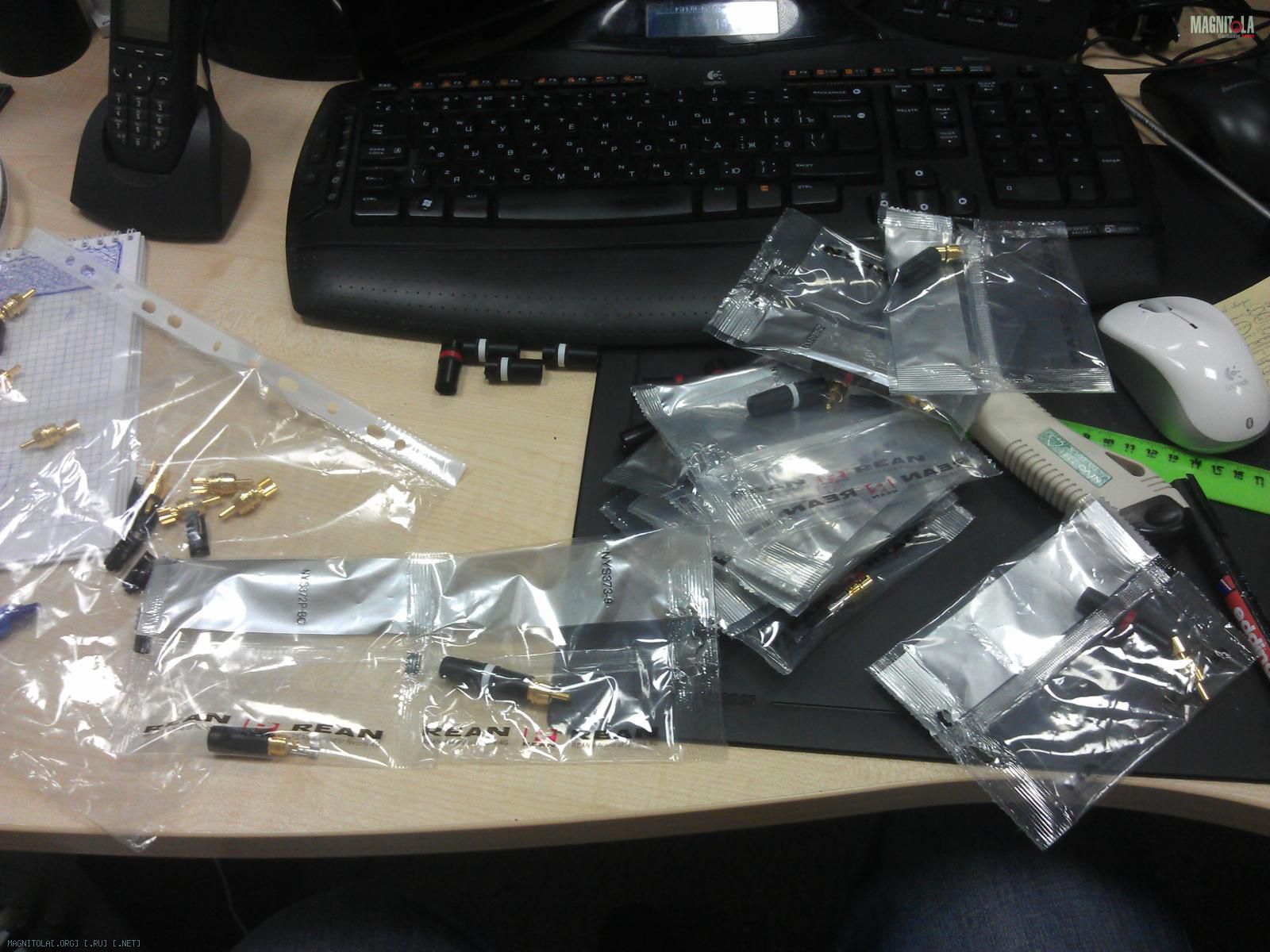

Полез гуглить мнения домашников о путёвых разъёмах, наткнулся на упоминание о "волшебном" ИСПА-шопе, на котором и нашёл то, вокруг чего топтался всё это время - REAN 373 (Они же Нутрики 373, но с резиновым хвостом вместо пружинки).

Там же взял и RCA-мамы для фильтров и усилка.

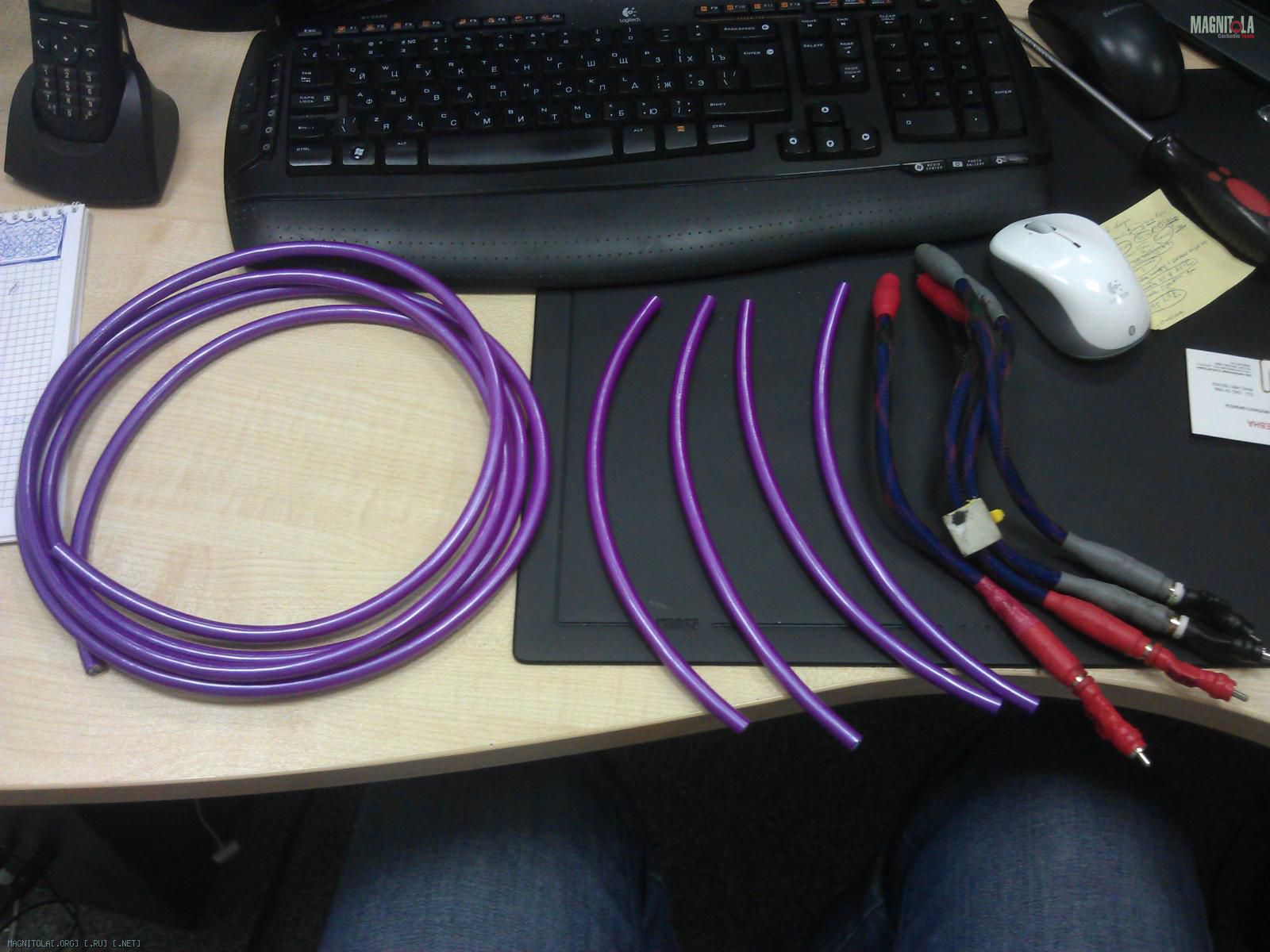

Снял межблоки из машины, нарезал похожие по длине неотеки. Вон, соклько ещё кабеля осталось:

Жень, спасибо!


стал разбиратсься с разъёмами и решил сначала переделать фильтры - это немного проще, чем межблоки паять

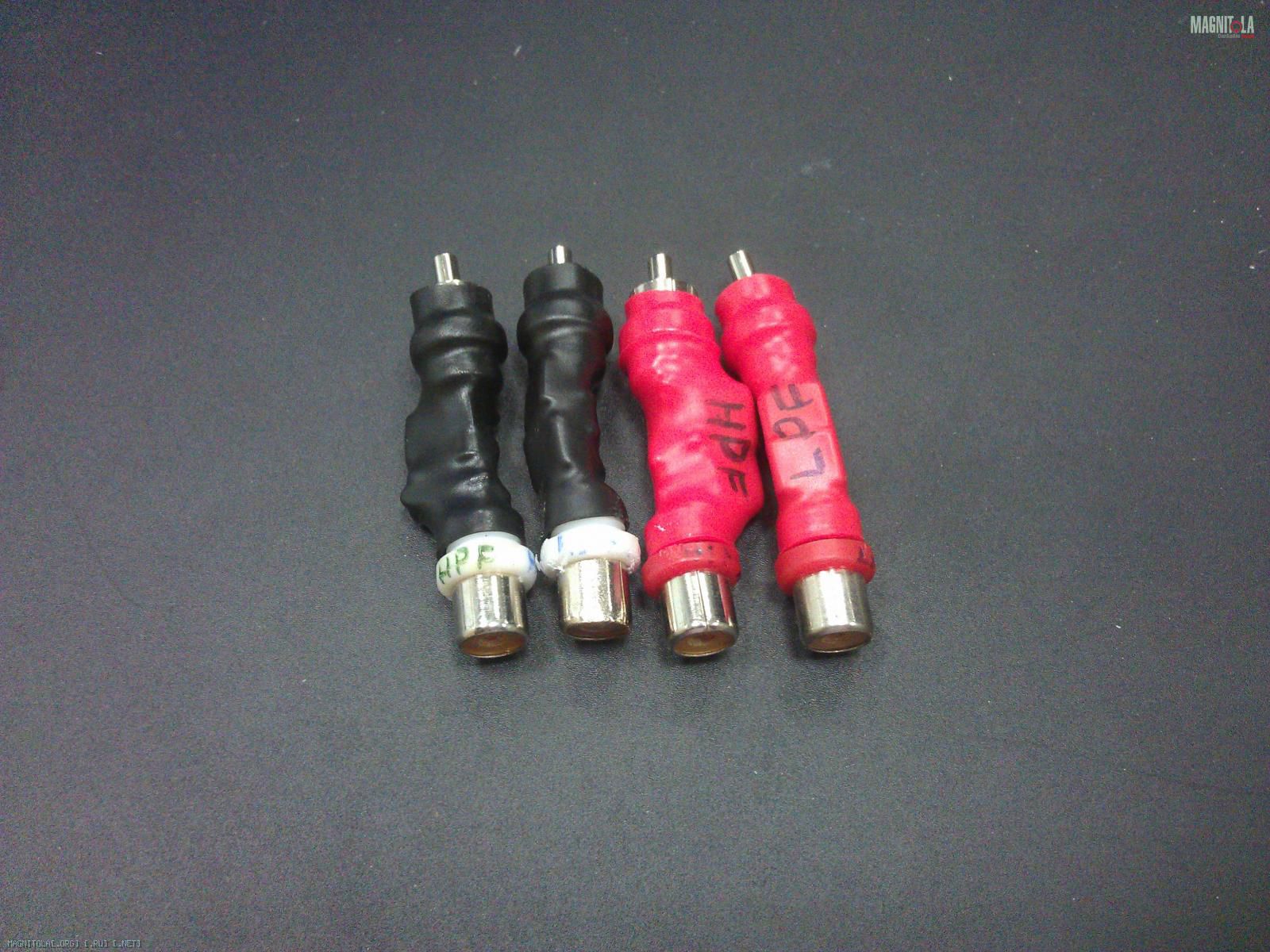

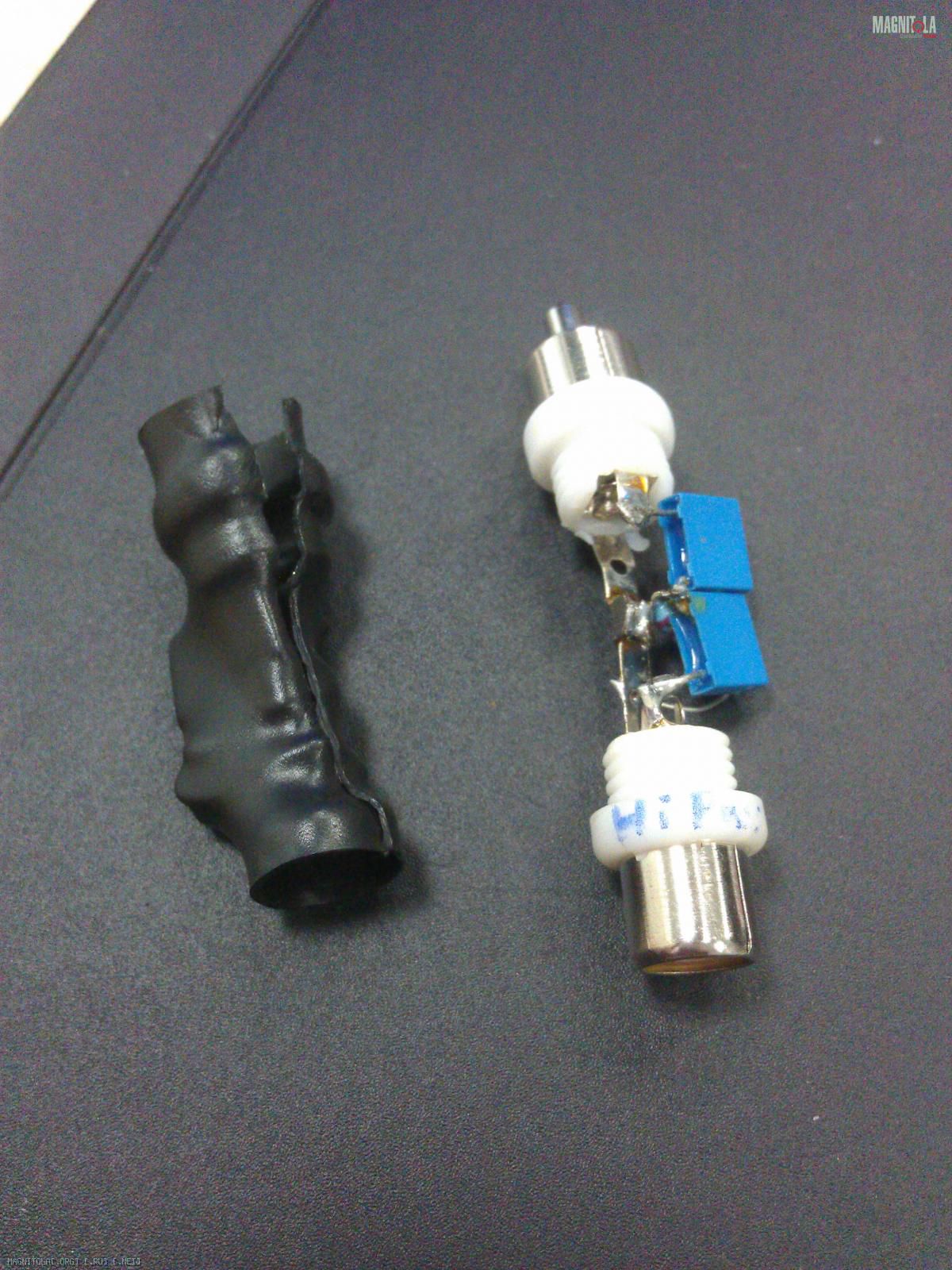

разобрал старые фильтры:

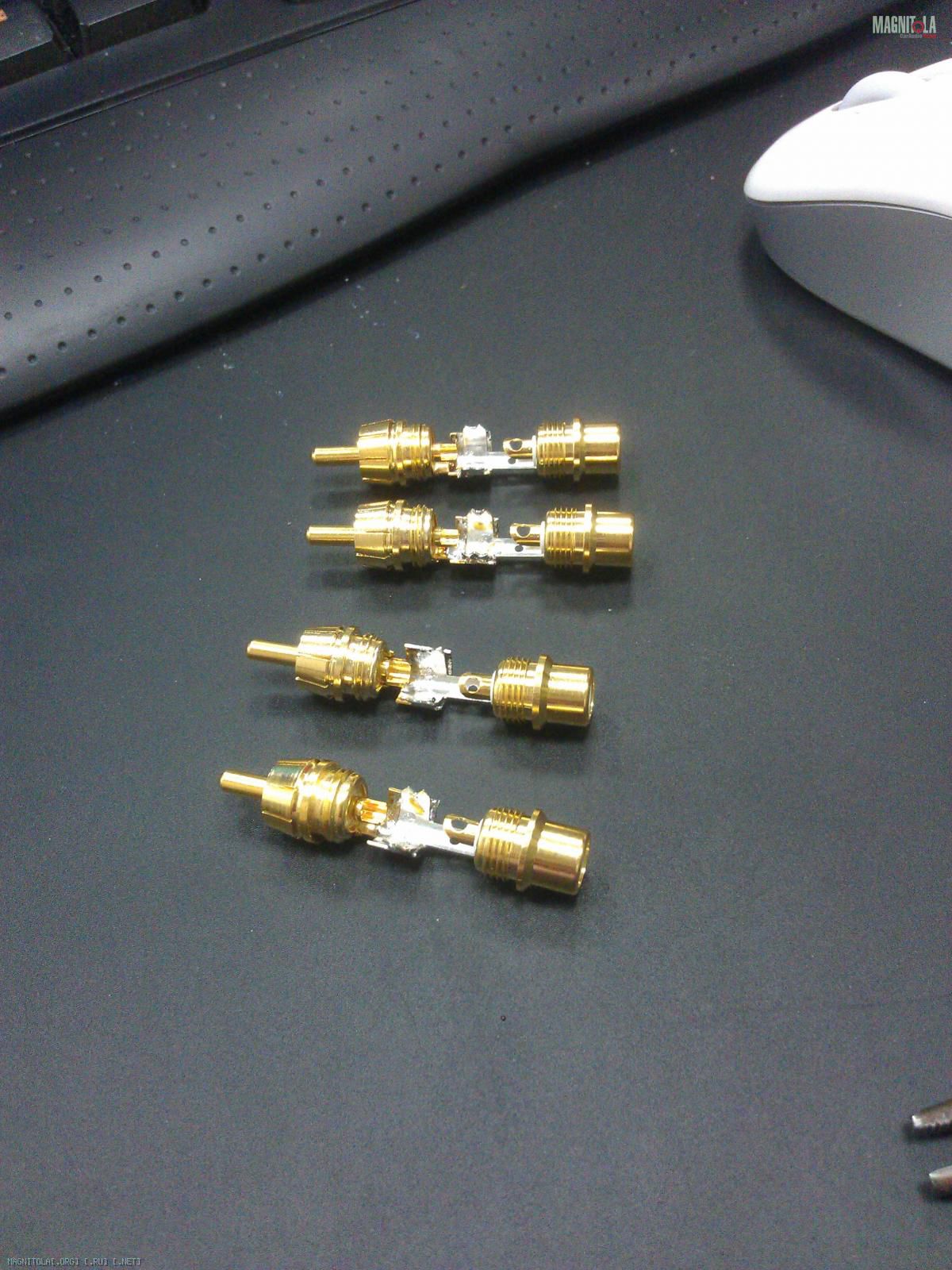

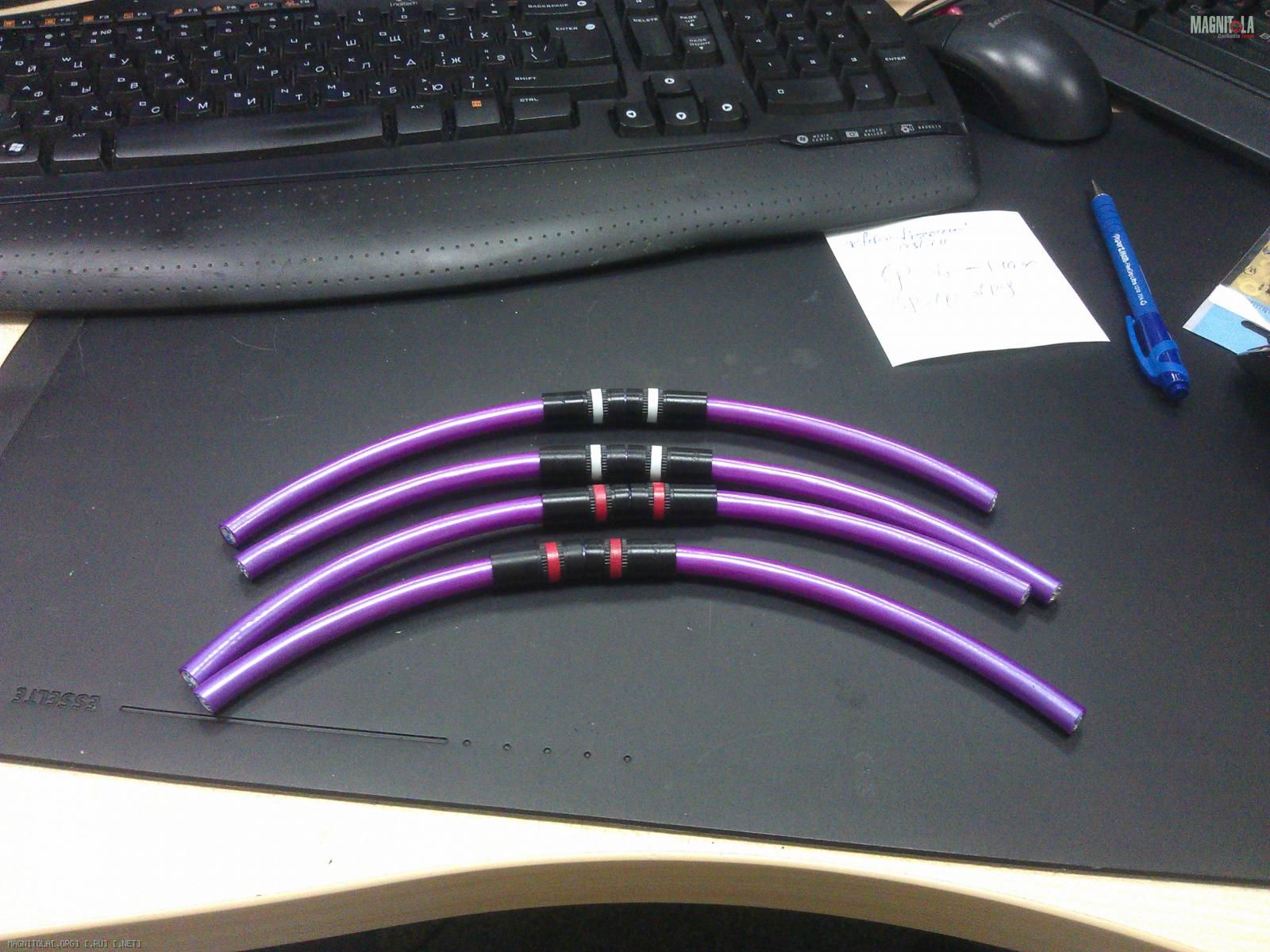

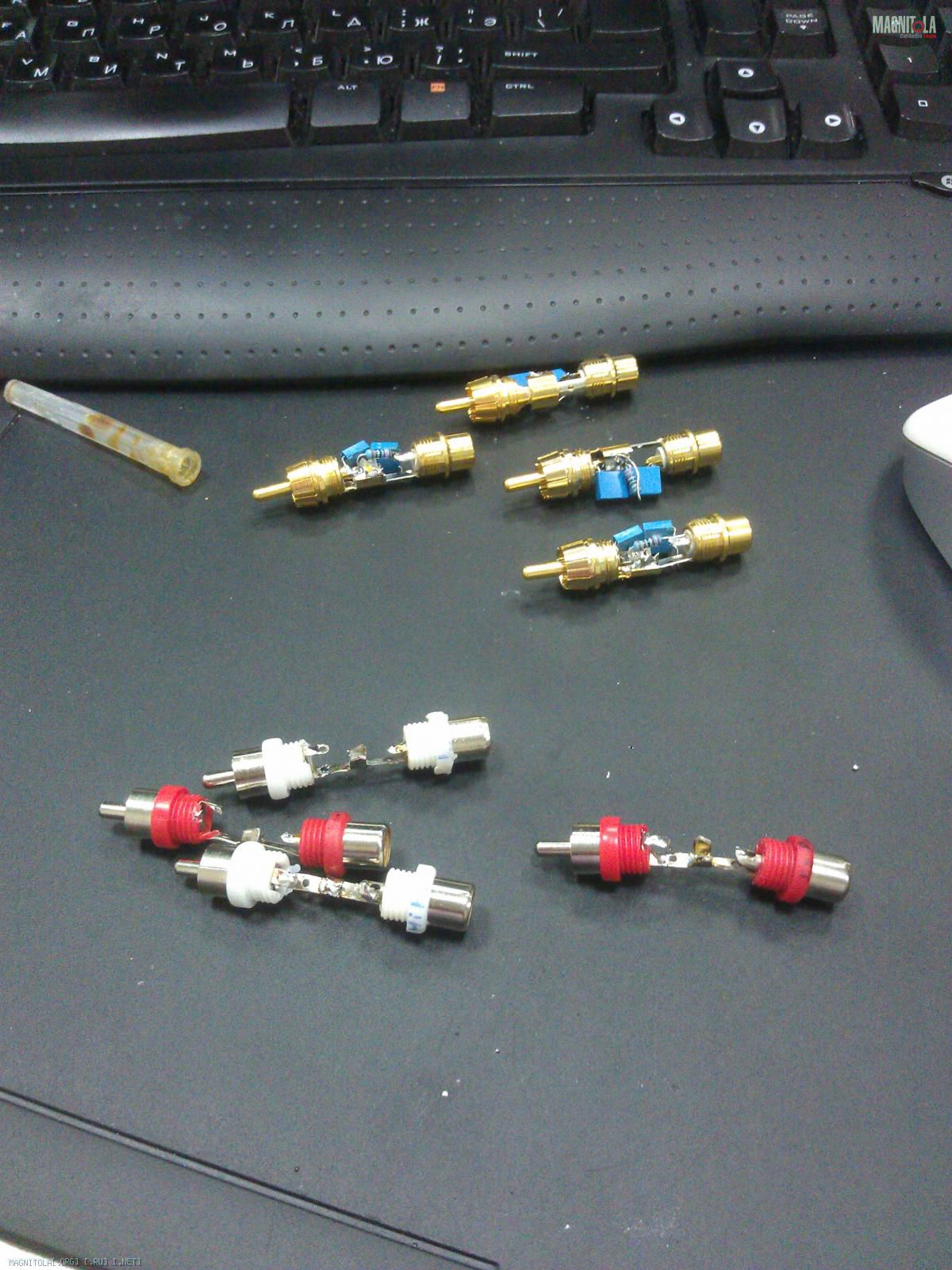

переложил начинку в новые разъёмы:

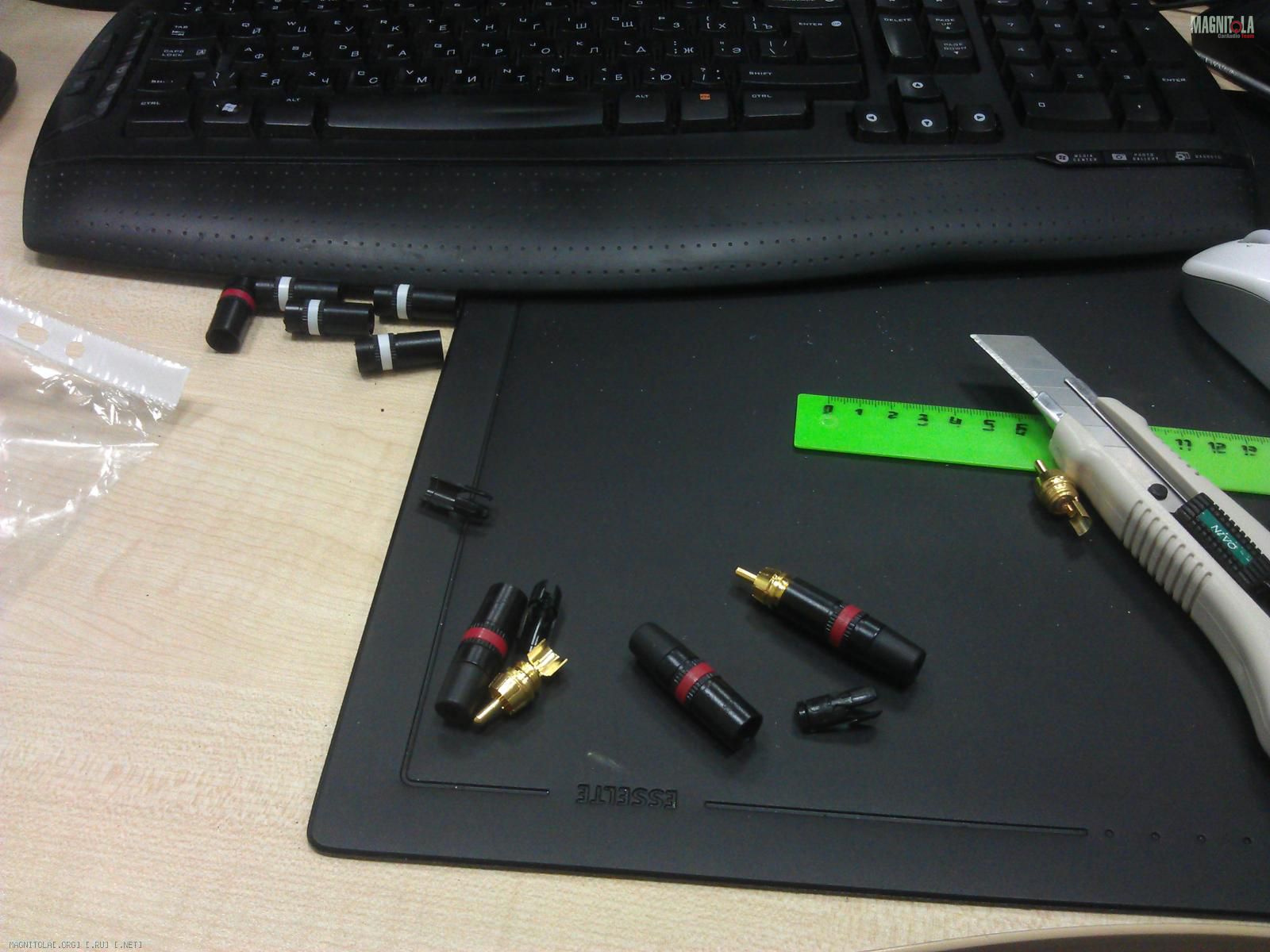

потом посрезал с рубашек остальных разъёмов резинки:

и утащил их в гараж. Резинка была очень плотно запрессована внутрь металлического "стакана" разъёма с помощью пластиковой втулки, которая мешала пропихнуться неотеку в разъём. Пришлось забирать в гараж и удалять лишнее

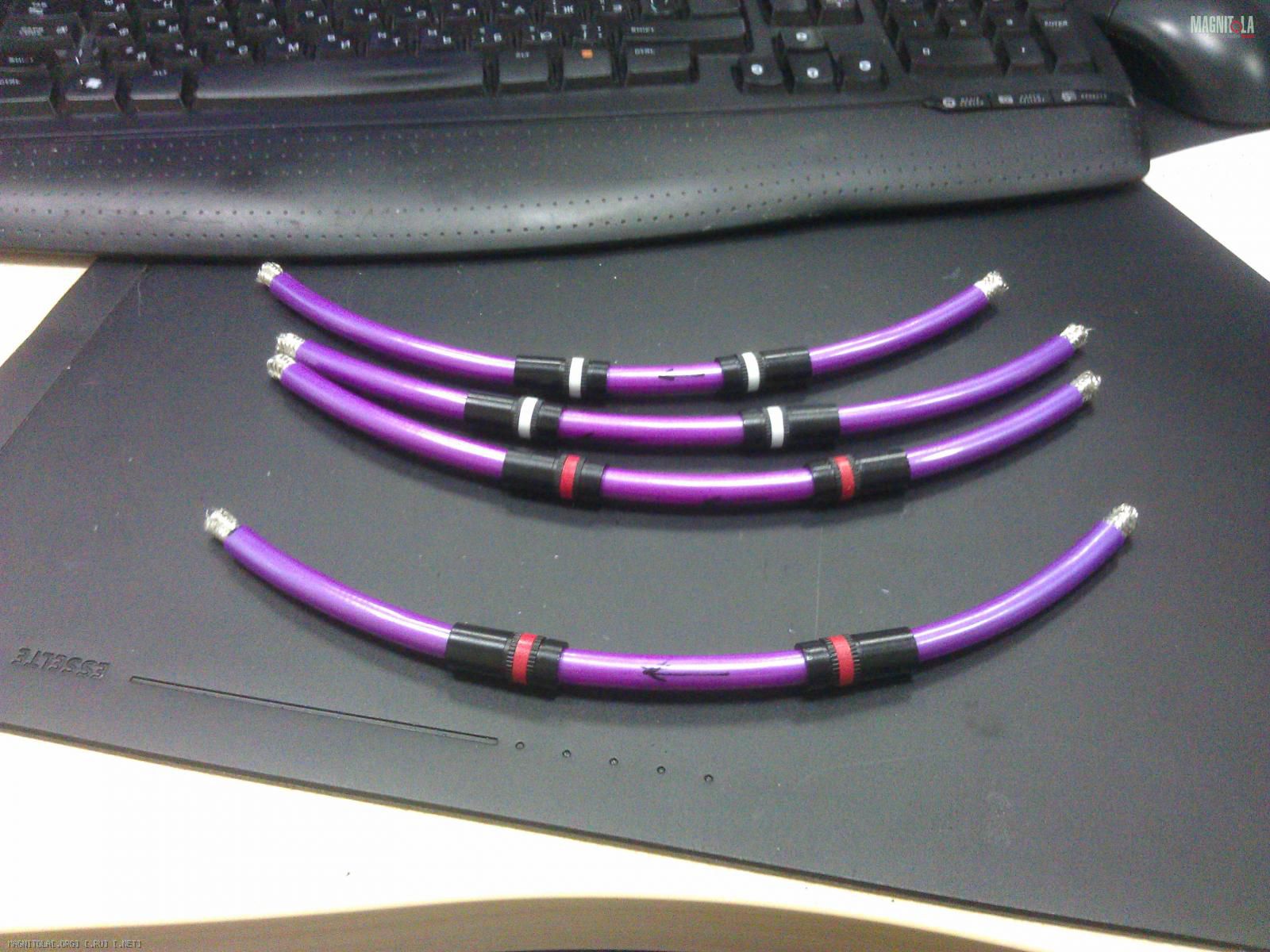

Налезло

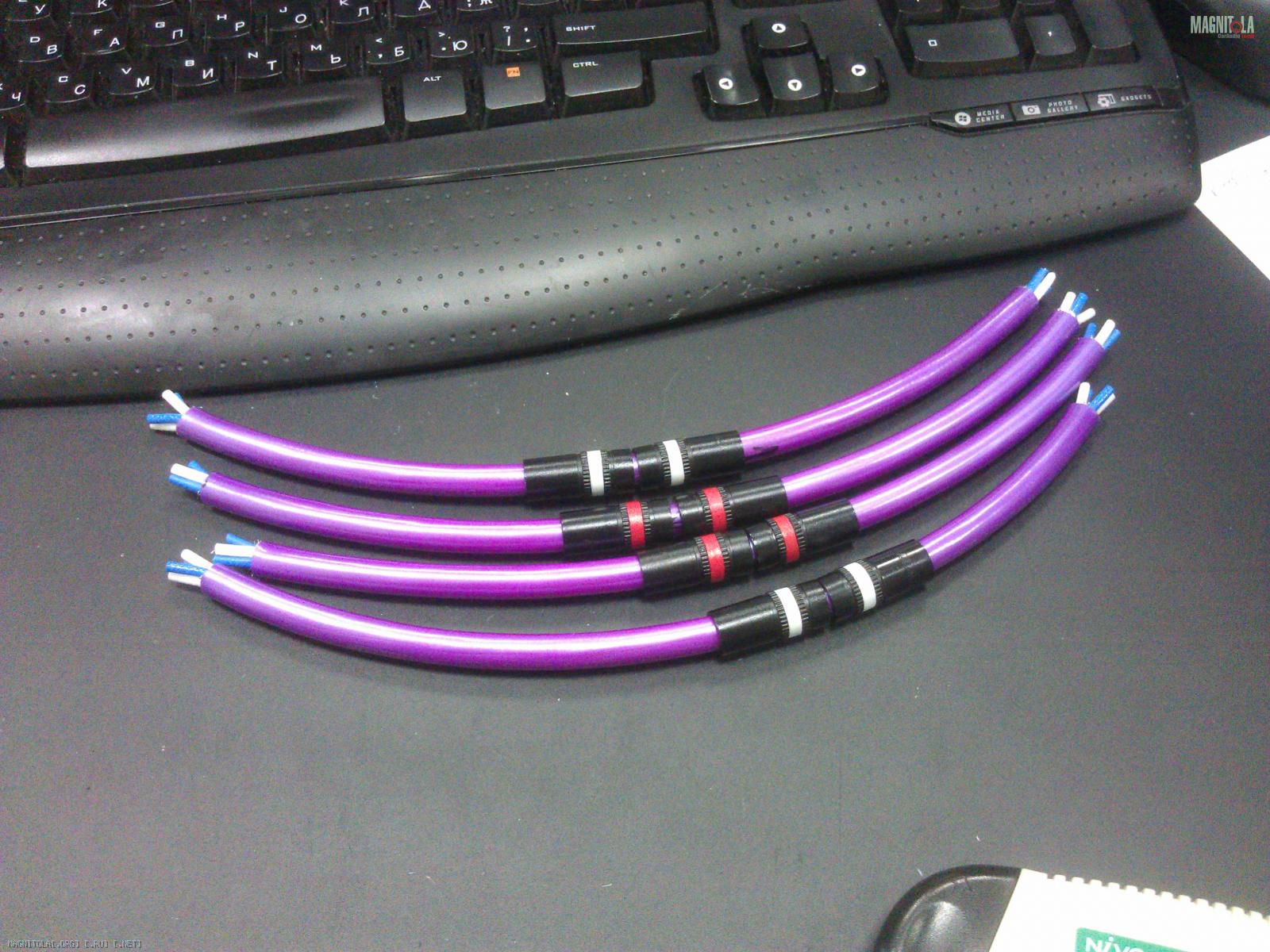

рисуем стрелочки (на самом кабеле написано, что он направленный, но на таких коротеньких родные стрелочки не везде сохранились, решил продублировать) и разделываем

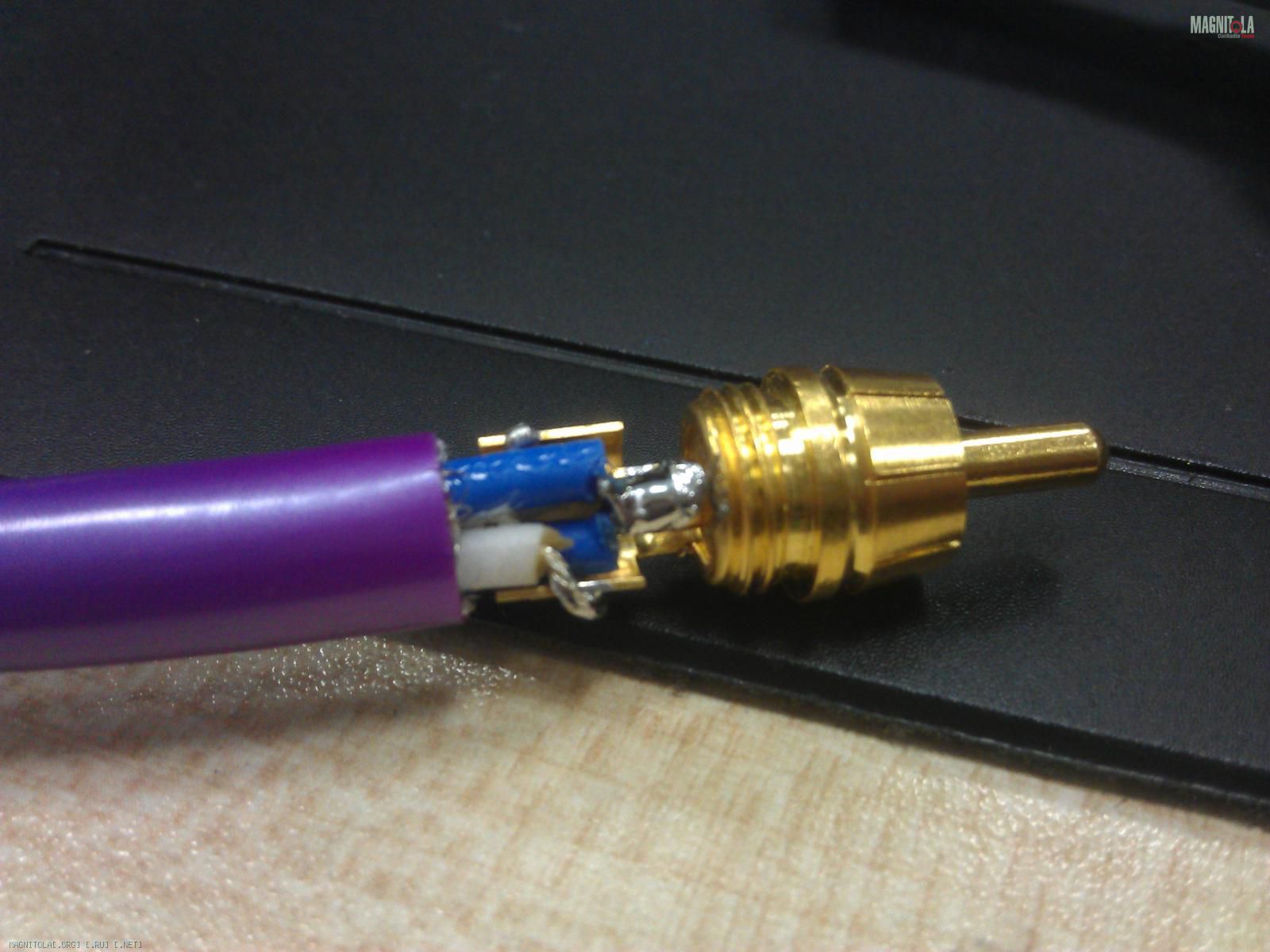

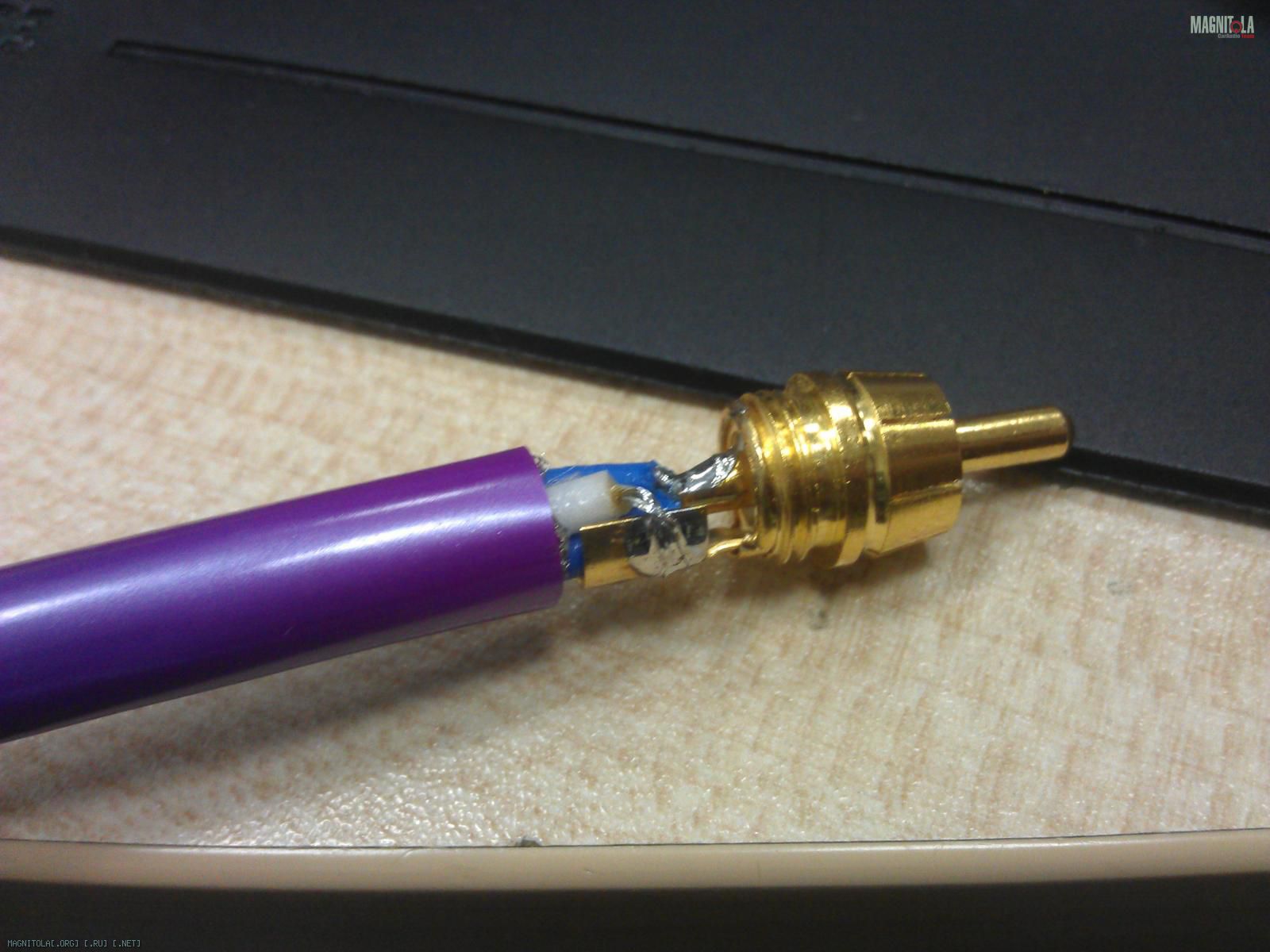

И начинаем паять. Конструкция у кабеля весьма интересная - он четырёхжильный с жилками из посеребренной меди, каждая жилка в толстенной твёрдной иззоляции. В середину между жилками вплетены какие-то прочные волокна типа капроновой верёвки. Однозначно они мощнее привычной в канариках или клотцах хб-нити. Жилки свиты, покрыты фольгой, плетёным экраном и ещё одним слоем мощной изоляции. Фирменные неотековские межблоки паяются так: обе белых жилы на массу, обе голубых - на сигнал. Так и сделаем:

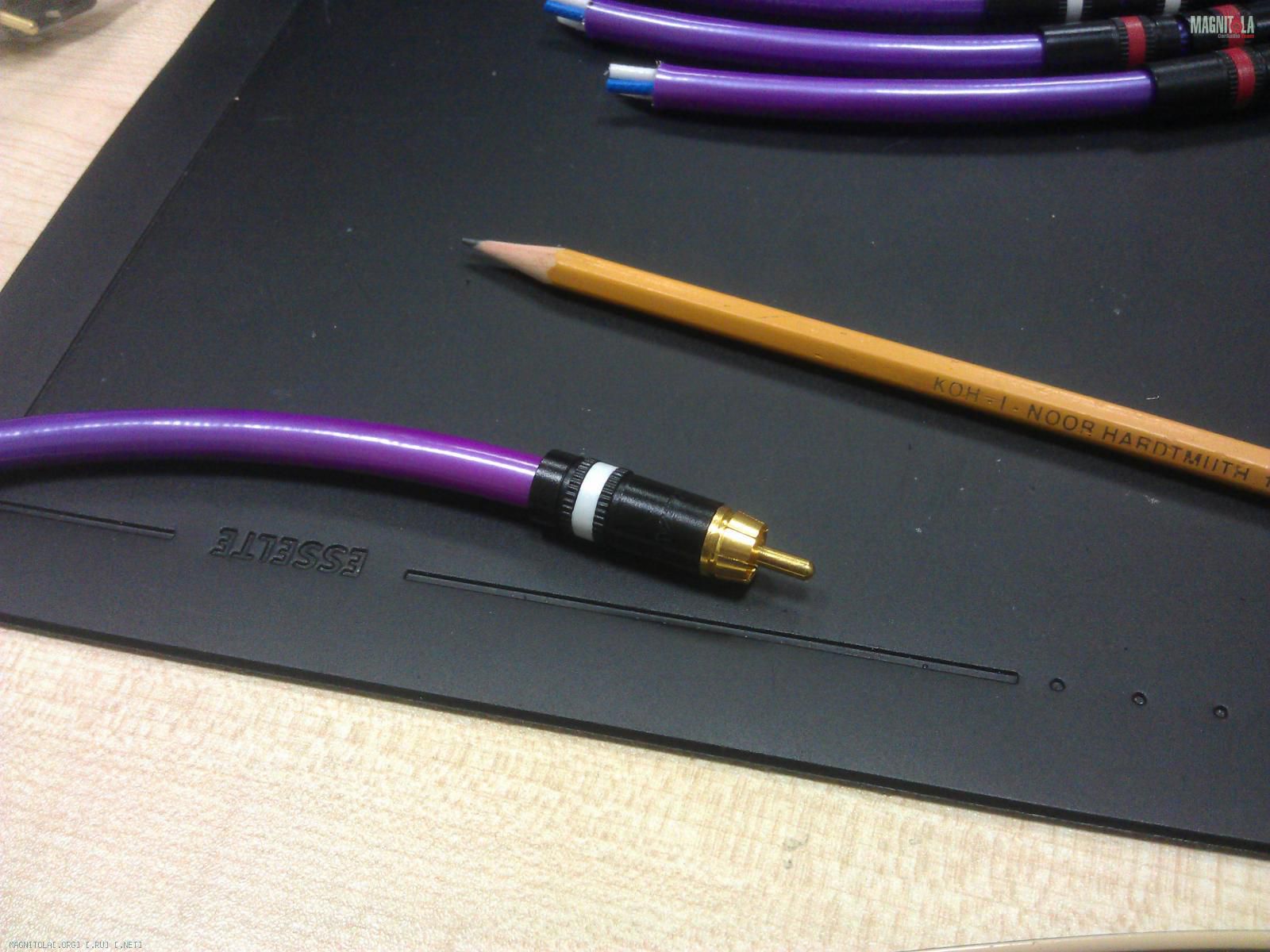

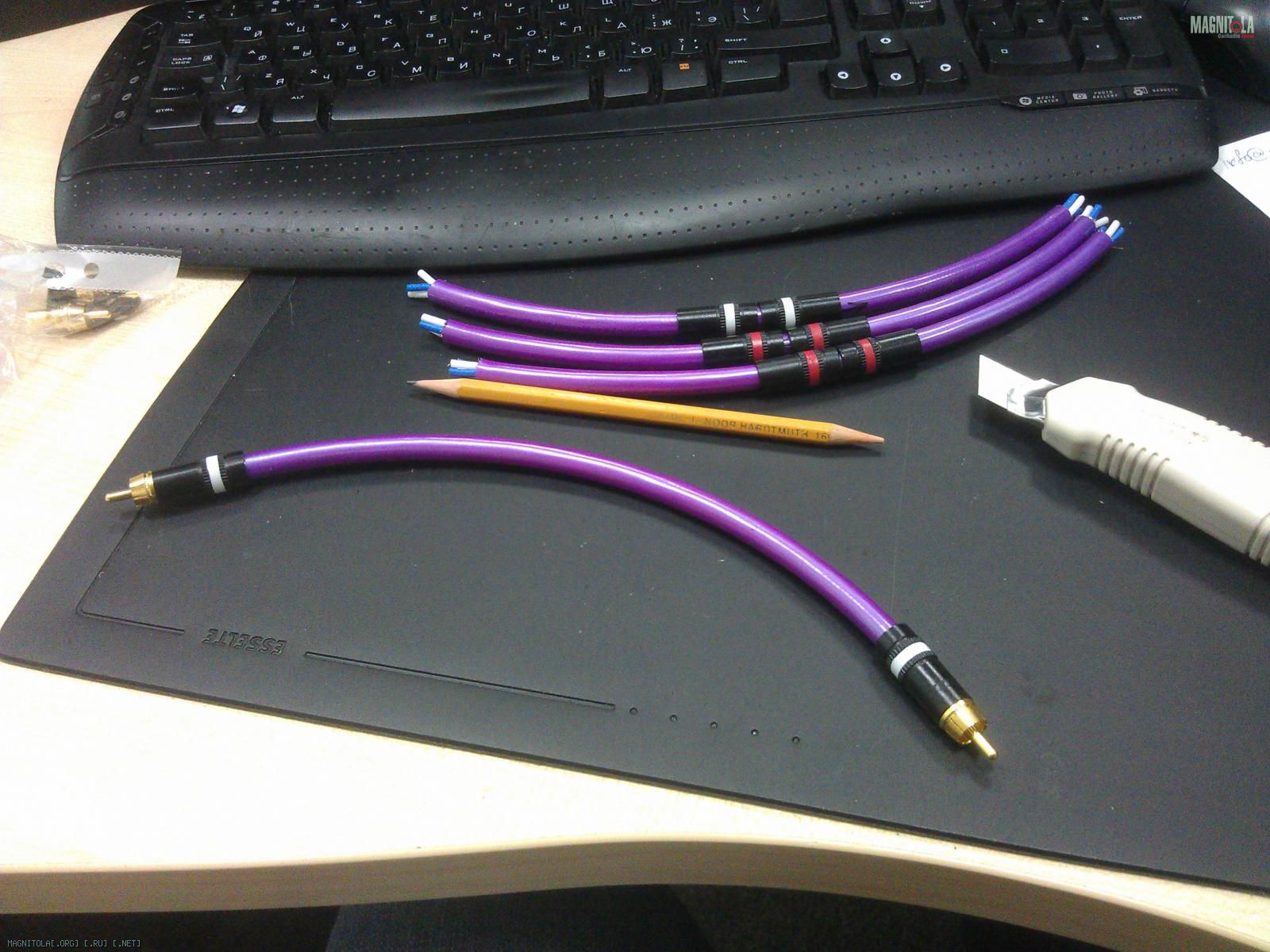

Один



Два

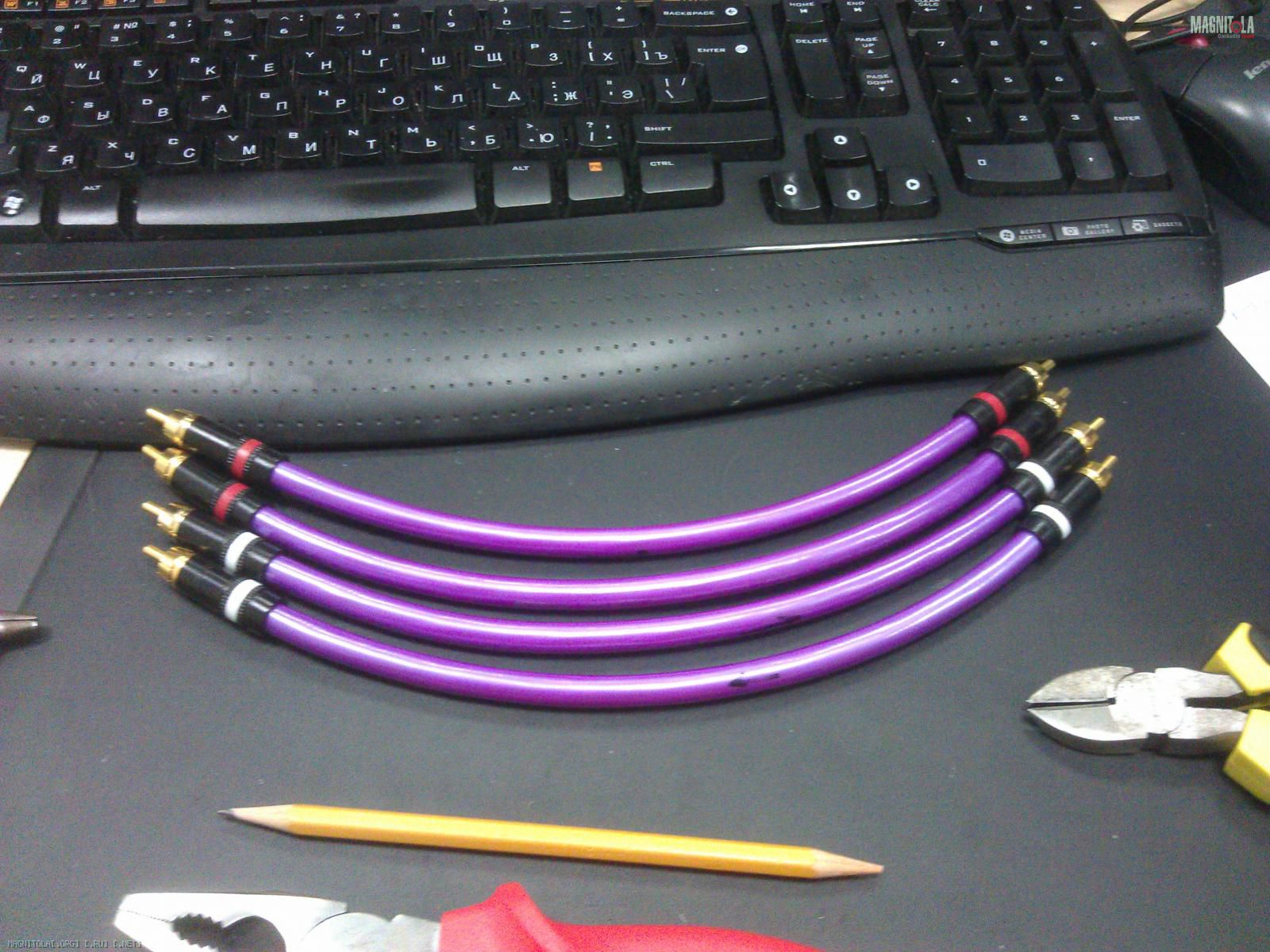

Восемь



Разница в звуке между неотеком 4001 и клотцем my206 есть и она очевидна. Причём, заметьте - я не предвзят: межблок мне достался забесплатно, в качестве подарка. Разницу, услышанную мной, пока озвучивать не буду, дождусь ещё чьего-нибудь мнения


ЗЫ Тимур почему-то слушать межблоки пока отказался. Наверное потому что я немного невовремя ему это предложил

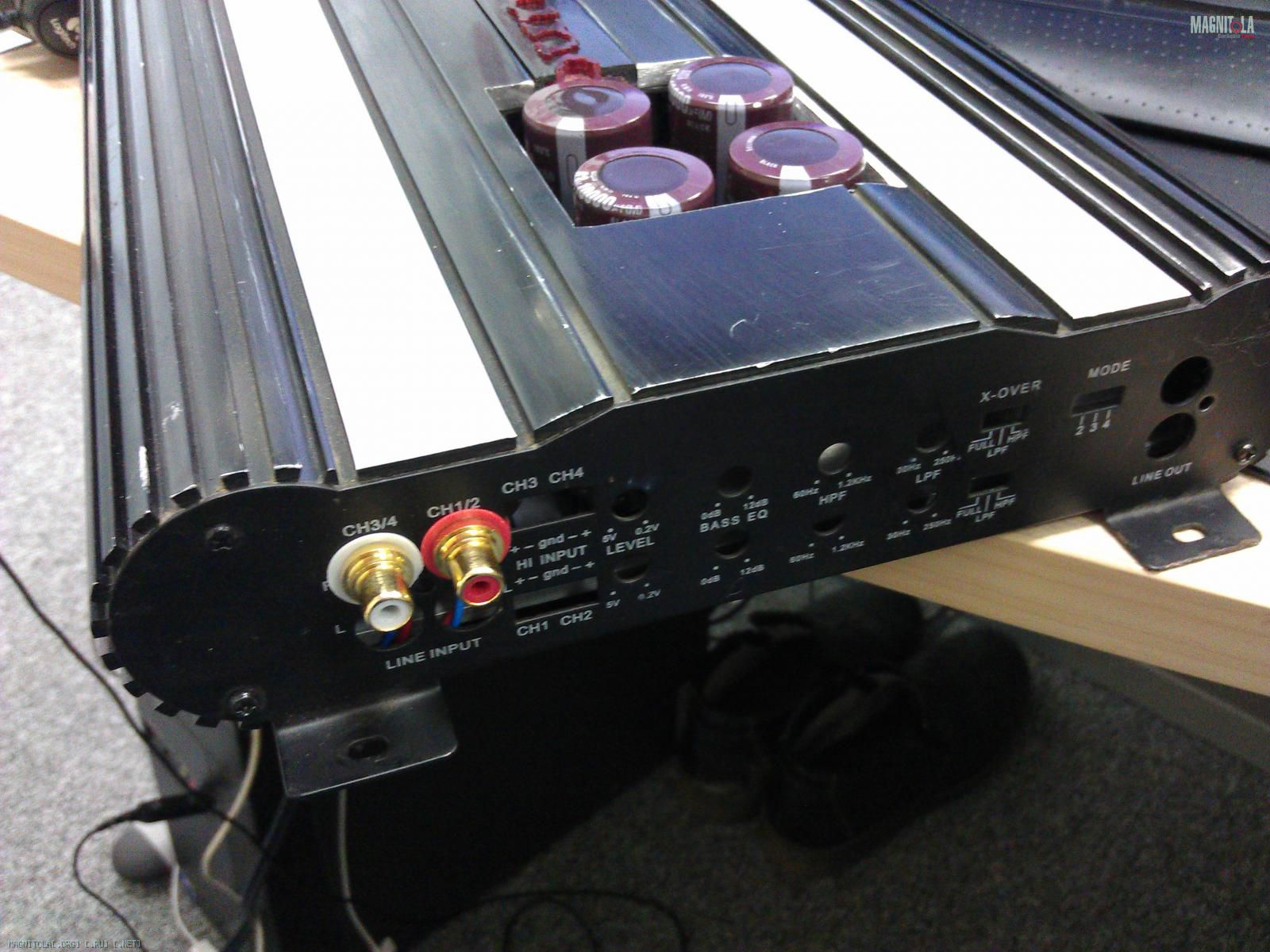

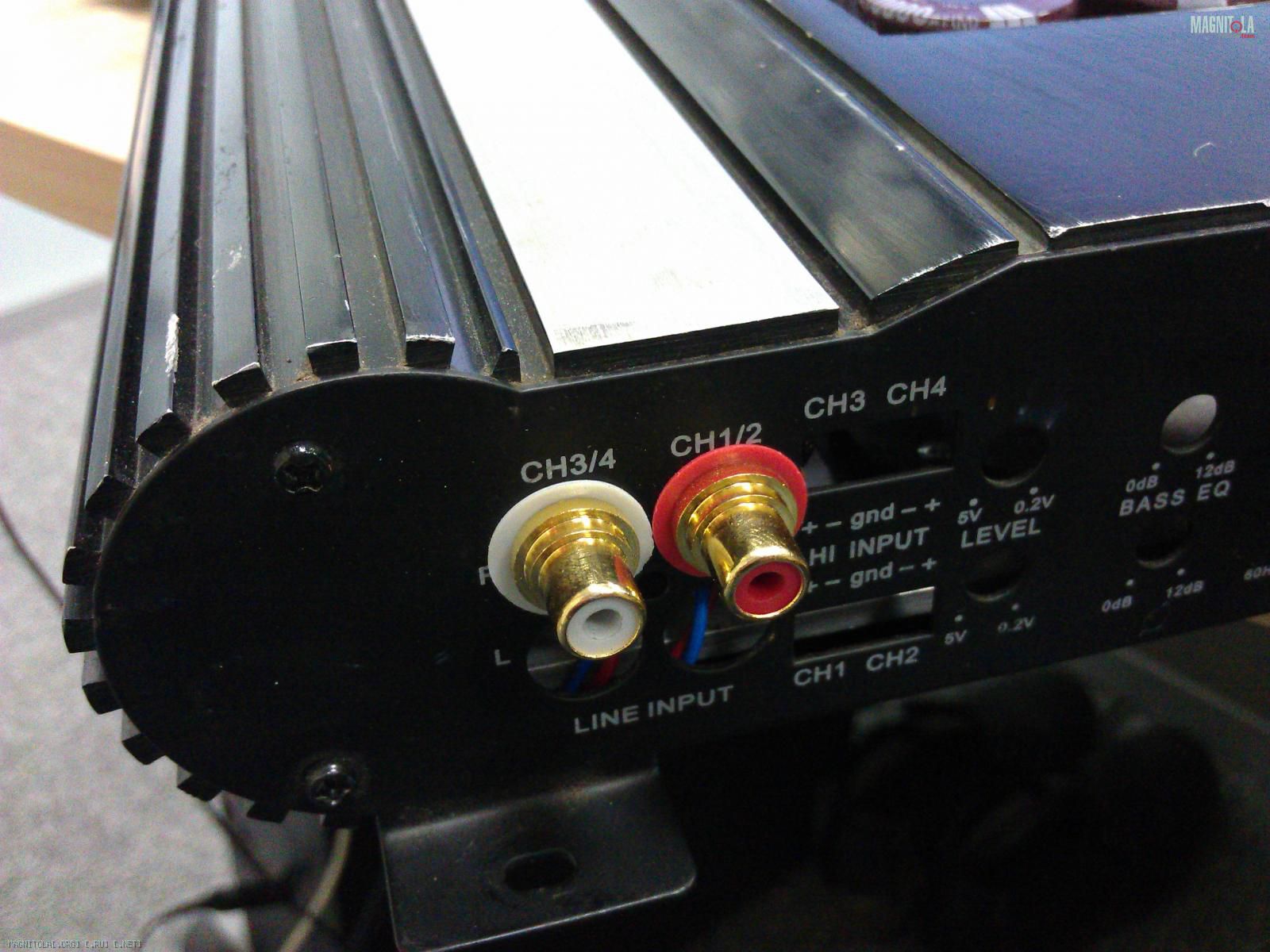

ЗЗЫ вот так выглядят rca-шки на усилке. Красивые, почти как на ЭОСах

ЗЗЗЫ Петь, с такими разъёмами точно контроль будет достаточный для Браксов

Сообщение от fox proteus

стал разбиратсься с разъёмами и решил сначала переделать фильтры

Поясните, что за фильтры?

Сообщение от Dinamo

Поясните, что за фильтры?

Volvo XC70: Начало

Я смотрю кондеры в фильтрах эпокс? Если да то они мерзские, муть дают. Даже на шунт не подходят.

А с дыркой в корпусе под элетролиты я думал один такой, но я еще дальше пошел

И небольшой апдейтик по Крэнку

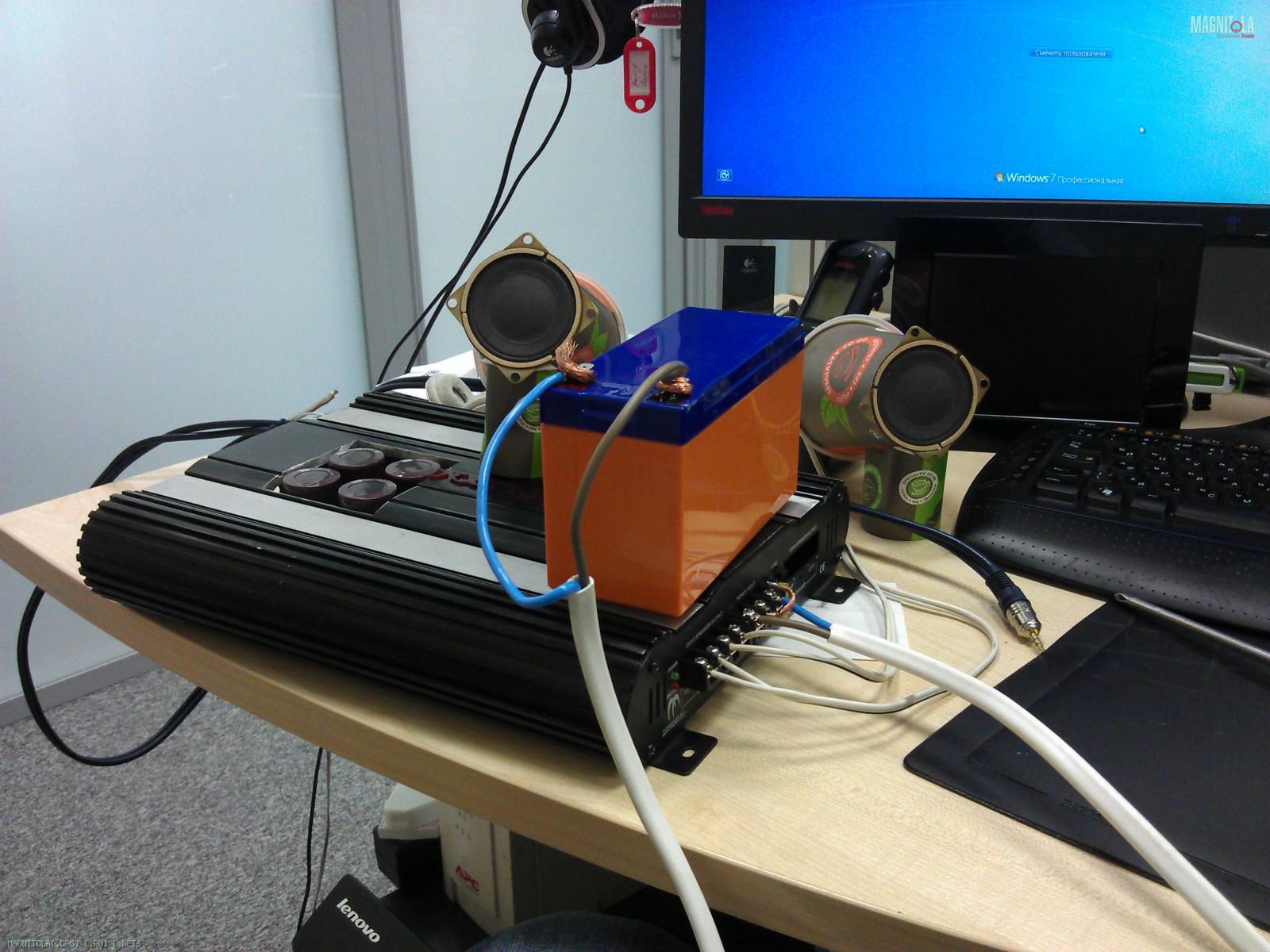

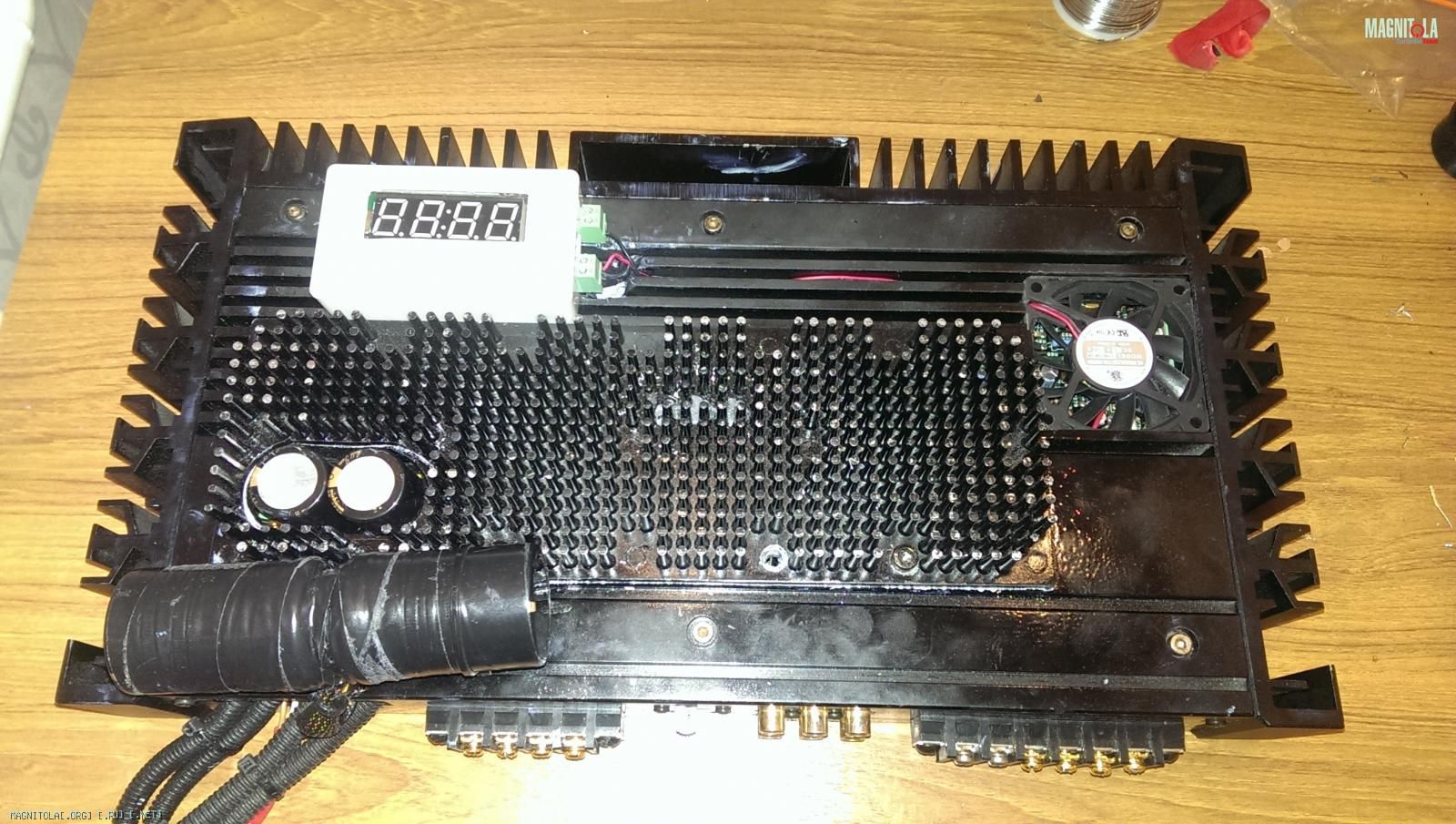

Затестил я его от аккума ИБПшного. Ну что сказать... Как правильно выразился дядя Фёдор в личке - БП у меня хафнезин усилок заводится за секунду, при включении лёгкий-лёгкий-лёгкий щелчок, который тише самой тихой музыки. Но при выключении лёгкий коротки присвист остался. как будето щелчок по времени растянули на полсекунды. Самое главное, что я проверил - его громкость. ТО есть то, что он не такой уж и громкий. Вряд ли он спалит акустику. Естественно, я это так не оставлю, буду бороться дальше, но пробовать на Диминых бряксах его уже можно

обратите внимание на конструцию тестовых громкоговорителей! Они установлены на суперклей-гель в ЗЯ объёмом ~350мл ("верх" стаканчика закрыт пластиковой крышкой) и установлены на надёжные подиумы из стаканчиков для эспрессо Надо сказать, звук для такой конфигурации очень приличный. Громко включать не пробовал - всё-таки разгар рабочего дня в офисе. Но построение сцены меня поразило. Очень объёмно. Хочется верить, что это заслуга усилка

PS естественно, для прослушки я выставил динамики перед собой, а не оставил их на усилке

Сообщение от vladan-ODR

Я смотрю кондеры в фильтрах эпокс? Если да то они мерзские, муть дают. Даже на шунт не подходят.

Это был следующий пункт в моих замыслах отечественные К73-17 пойдут?

Надо скорей лететь к тебе на прослушку. И если результат будет не в пользу моих, то умыкнуть у тебя кусочек Так что у тебя будет повод тщательней прислушиваться к моим

Лети! Могу попробовать даже на работу как-нибудь снова на машине выбраться, чтобы ты ночью ко мне в Ховрино не пёрся
