Ааа теперь стало ясно На сч надо хотя бы фильтр первого порядка сделать, действительно страшно за них.Или будет как у аспирина в подписи "мы научили пищалки басить"

Сообщение от dadec

Или будет как у аспирина в подписи "мы научили пищалки басить"

Но они реально басят Кстати, народ на ино-форумах из пачек таких шириков делают полноценные АС, добавляя к ним просто сабвуфер (а не мидбас, как мы)

Сообщение от dadec

На сч надо хотя бы фильтр первого порядка сделать

Фильтр первого порядка - не модно, я уже навёл справки:
фильтр ВЧ своими руками
Пассивные фильтры между ГУ и усилителем. (начало - тут: Пассивные фильтры между ГУ и усилителем.)

В итоге моделировал-моделировал фильтры в Микро-КАПе, да вымоделировал:

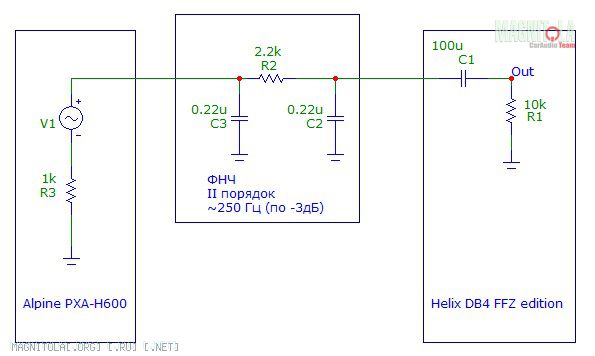

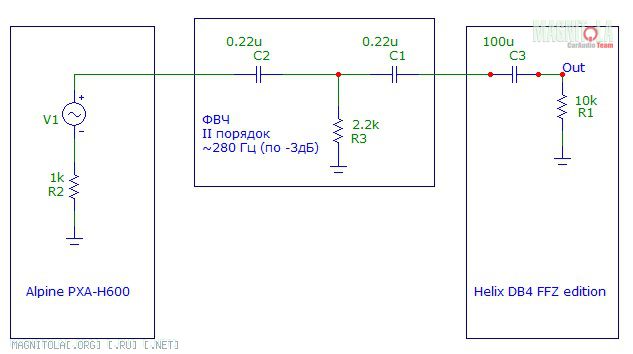

Срезы - ФВЧ - 280 Гц, ФНЧ - 250 Гц

Заехал сегодня утром перед работой в Чип-и-Дип, набрал кондерчиков, резисторов и разъемы мама-папа.

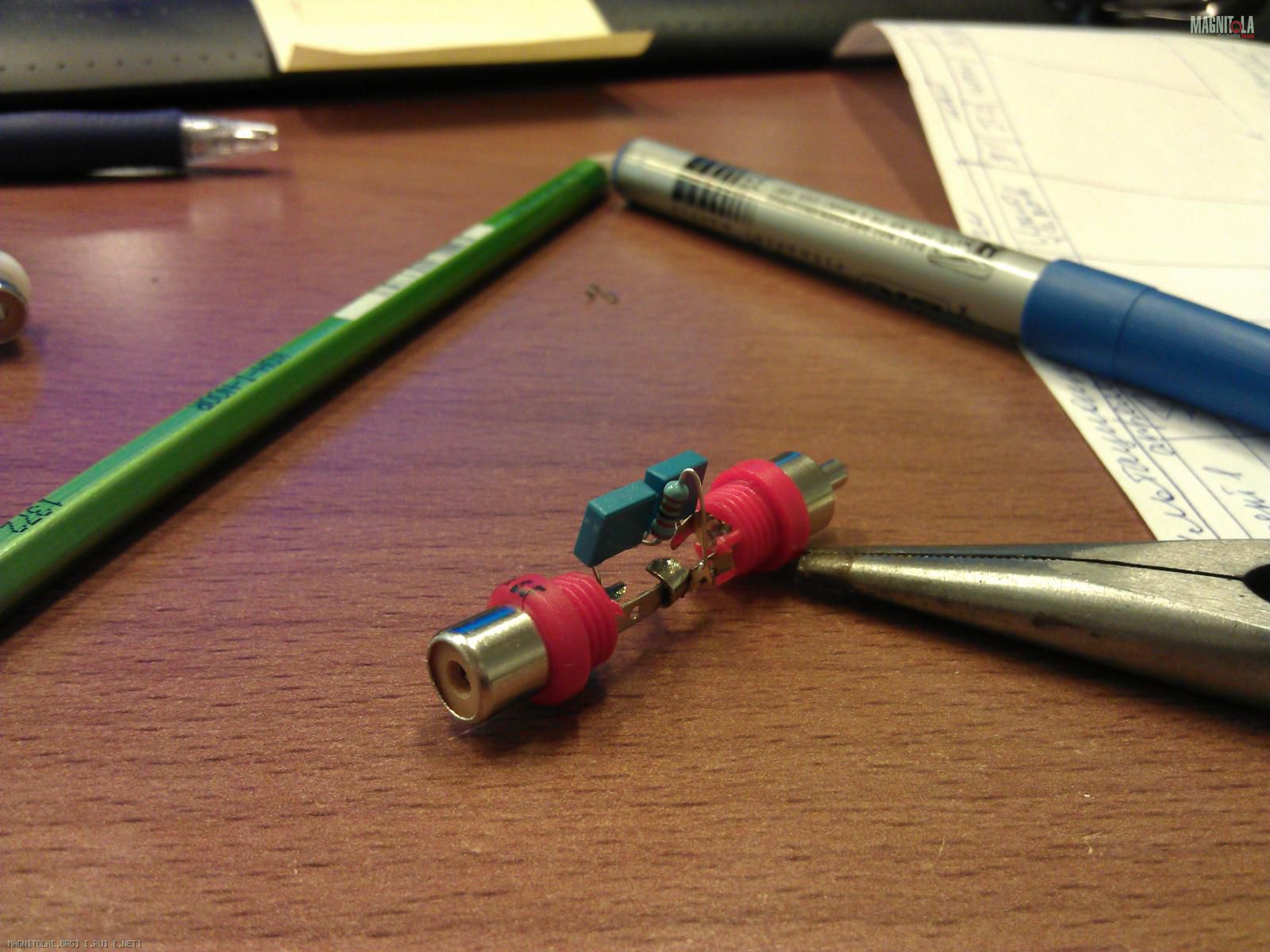

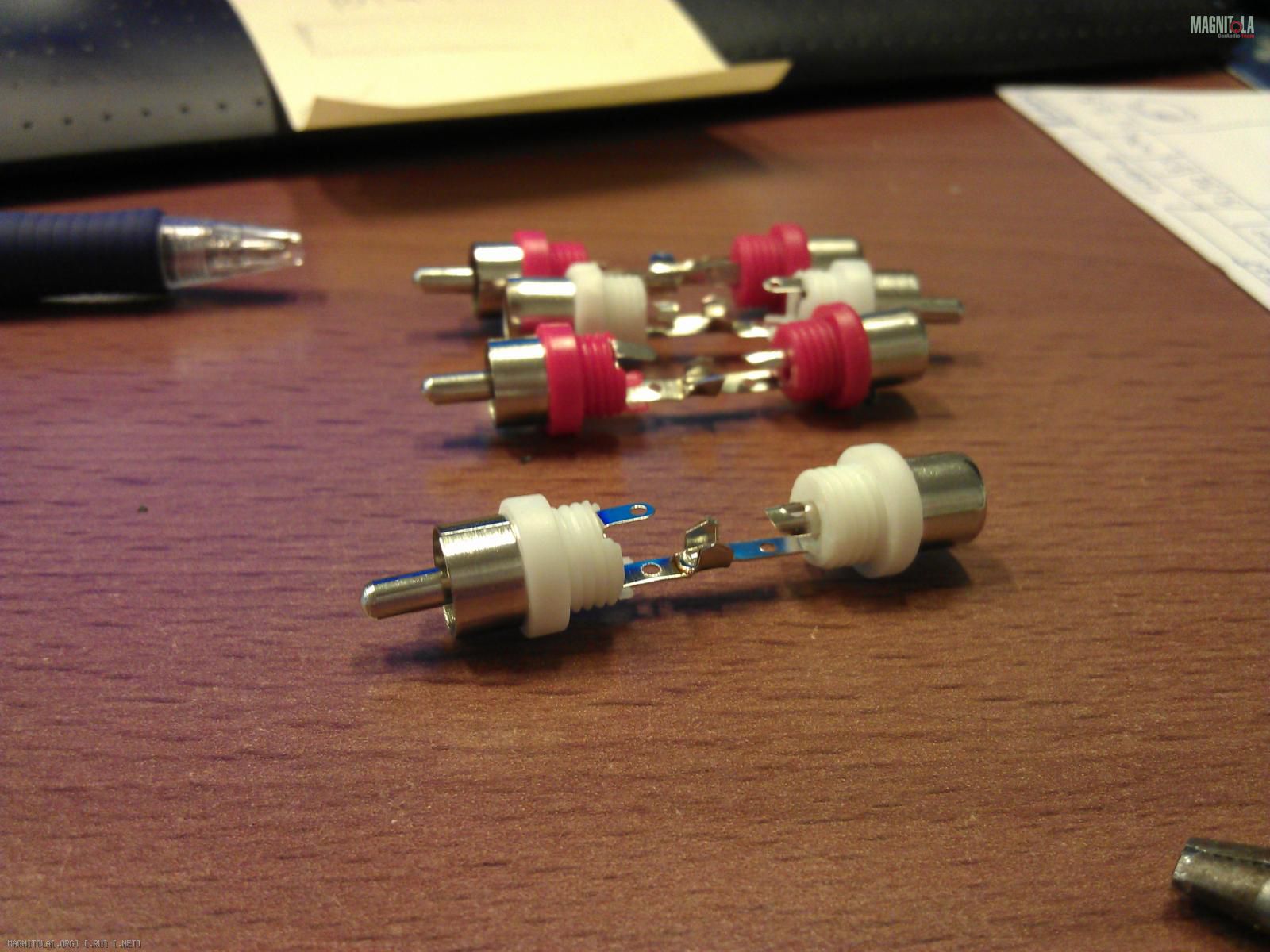

Итак, разбираем разъемы и паяем вот такие болванчики:

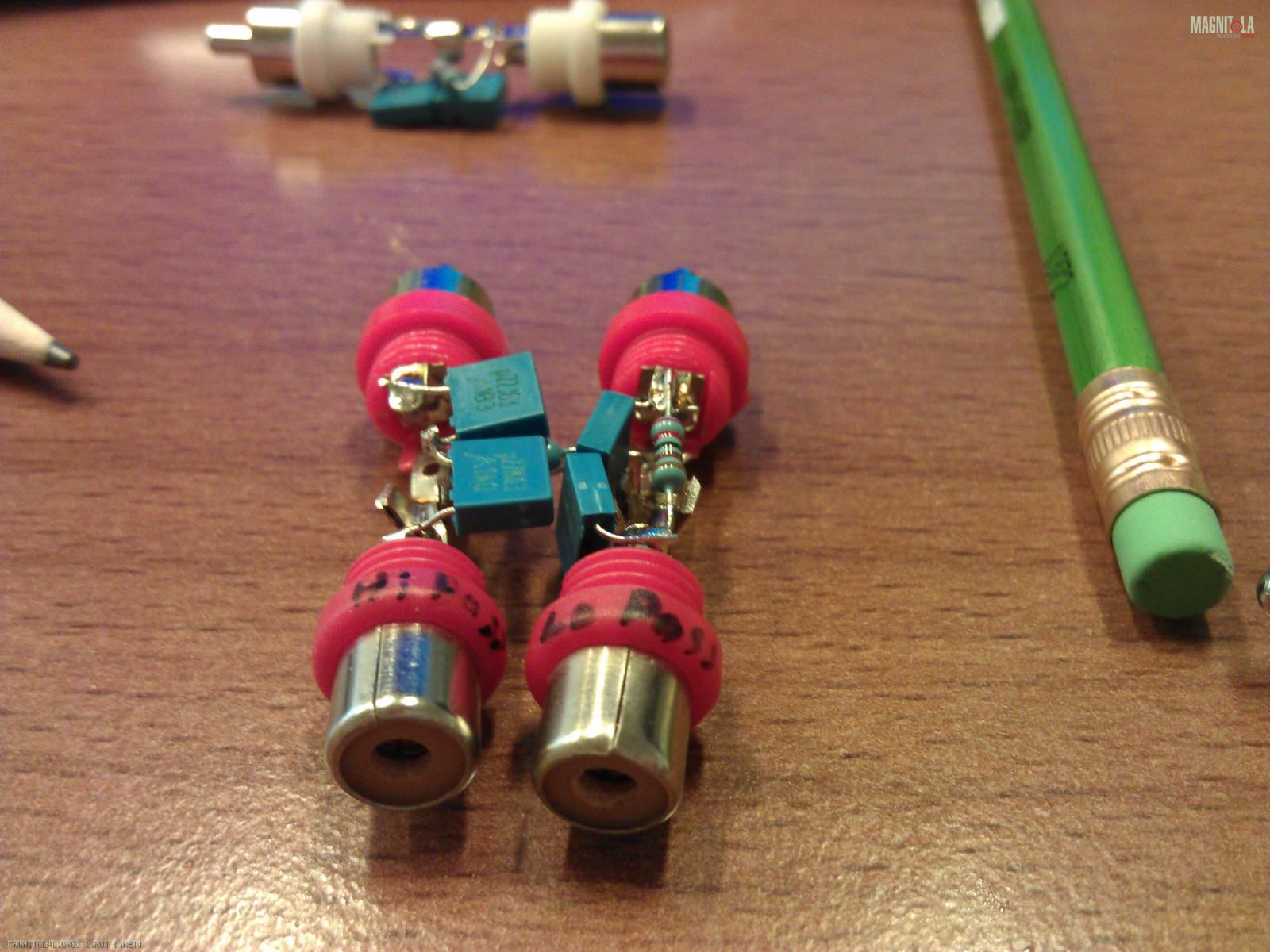

Для ФВЧ делаем сборку отдельно от болванчика, которую потом впаиваем в болванчик:

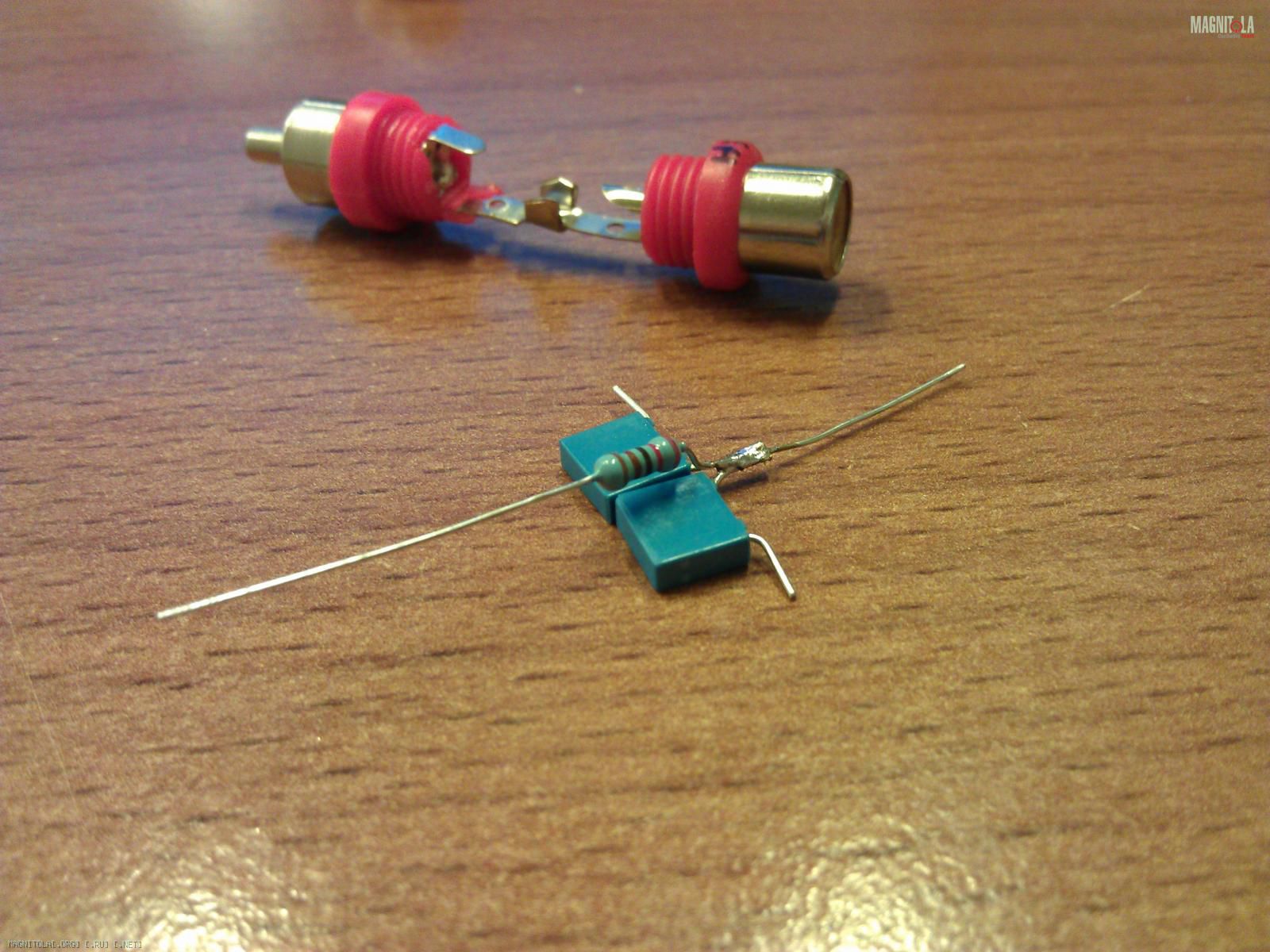

С ФНЧ чуть проще, сначала напаиваем кондёрчики, а потом между ними протягиваем резистор

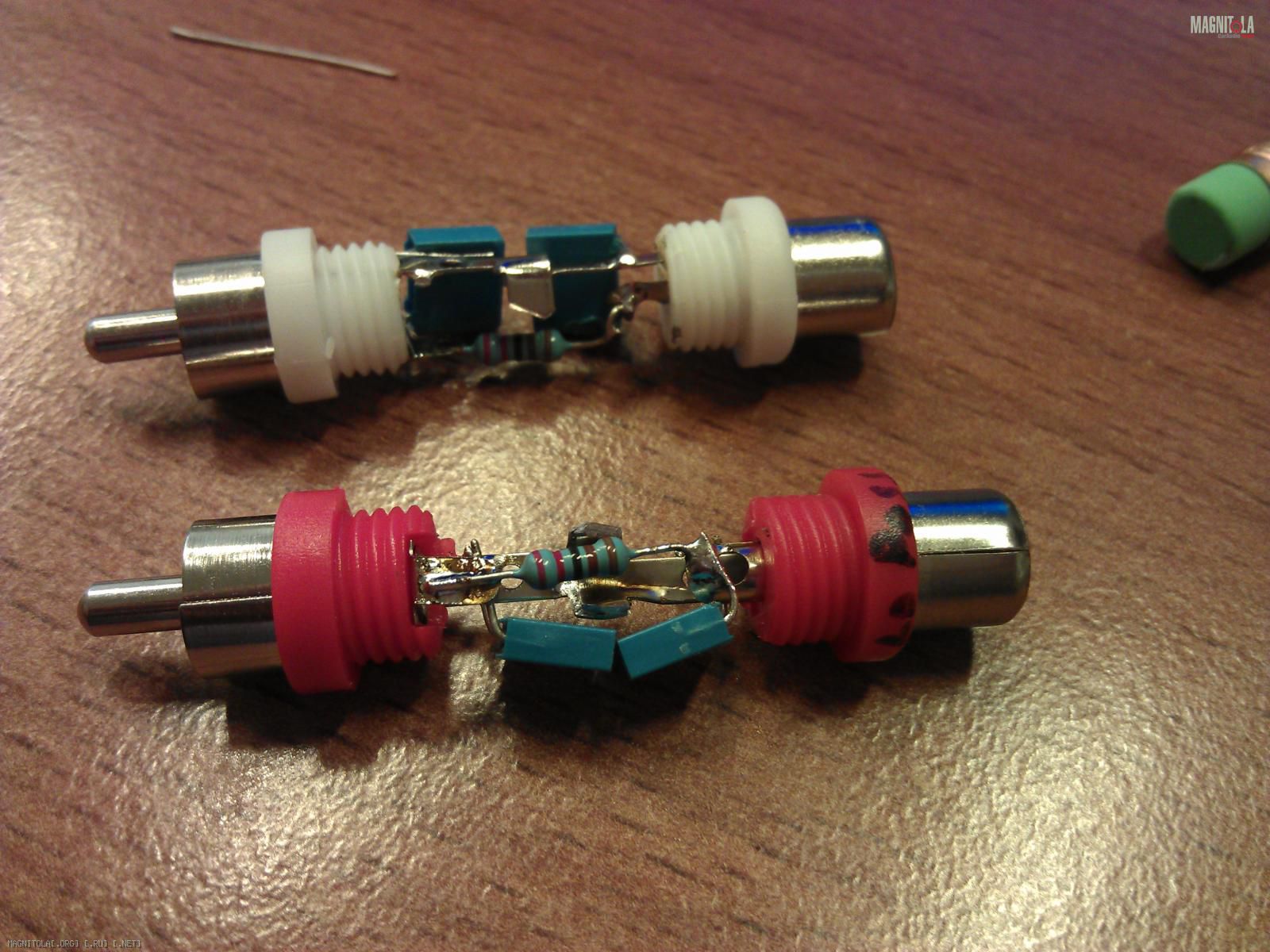

ФВЧ+ФНЧ одного канала

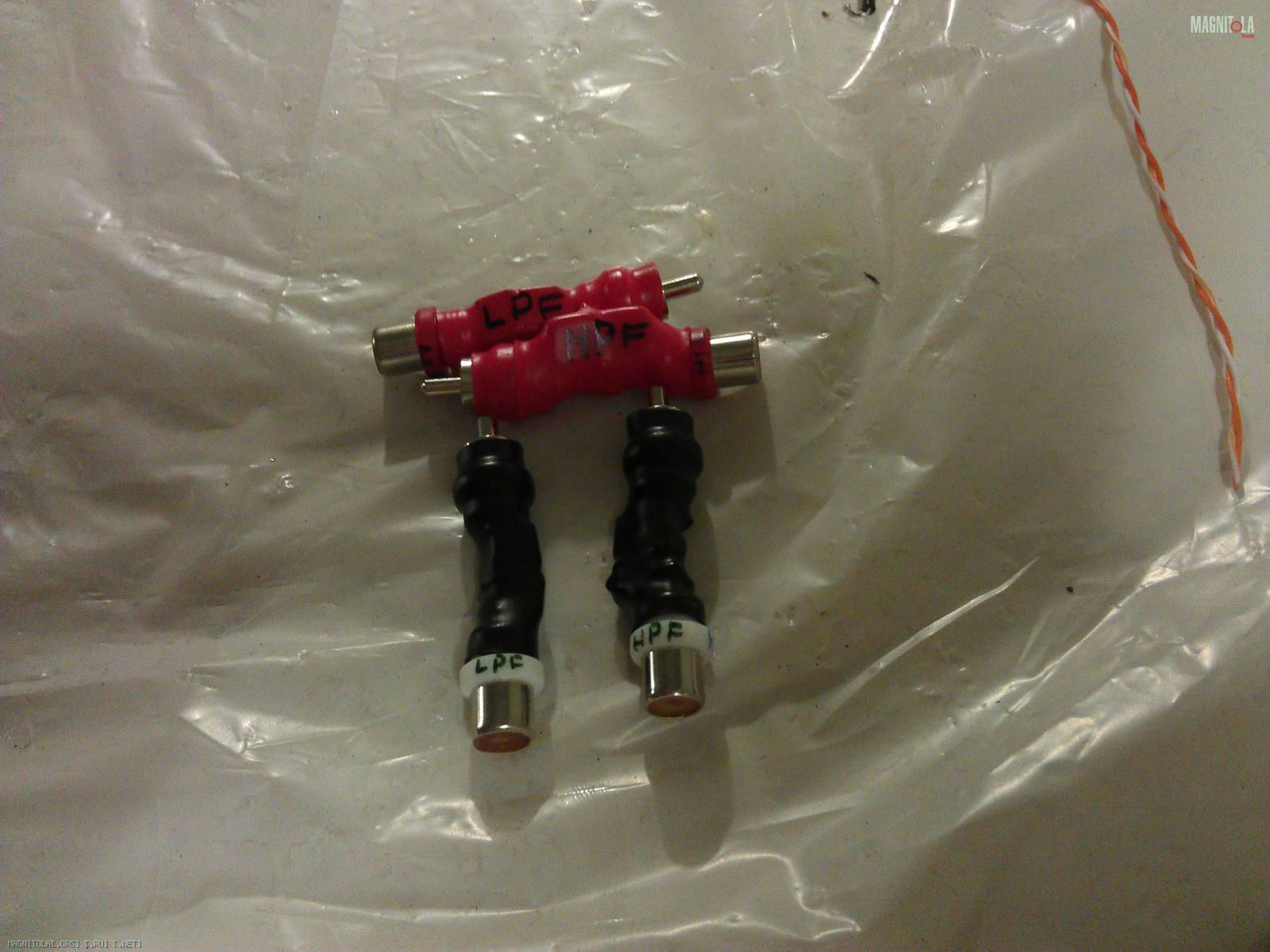

Осталось в термоусадку затянуть, но она - в гараже, а я в офисе
Себестоимость одного фильтра - 70 рублей + стоимость разъемов. И это всё куплено в Чип-и-Дипе, а можно и ещё дешевле найти (Если что, кондеры - Epcos)

На этой сборке проверю работоспособность решения вообще, а потом подмаю насчёт более аудиофильских кондёров, резисторов и разъемов

Мерил-мерил, удивлчлся-удивлялся... А потом прогнал вместо розового шума свип-тон и прозрел. Завтра буду перемеривать. Фильтры оказались правильными. Звучит теперь всё намного приятнее!


Дим, Радио чача теперь реально вставляет

---------- Сообщение добавлено 20.06.2013 в 01:11 ----------

Но мидбас надо всё равно менять

Сообщение от test482

Ага, я тож так одно время думал - ну ща вот усь (провода, пищалки, миды, ..........) поменяю - и все, буду ездить и наслаждацца

Во и у меня такой же план

Дим, тут не в этом дело: у меня же мидбас от штатки стоит. Считай места посадочного нет, на котором можно мидбасы менять. Поэтому я к моменту смены мидбаса так и отношусь трепетно Вот когда подиум нормлаьный сделаю, тогда буду ездить и кайфовать от того, что у меня там подиум сделан. И пофиг будет, как оно играет

Сообщение от fox proteus

Вот когда подиум нормлаьный сделаю, тогда буду ездить и кайфовать от того, что у меня там подиум сделан. И пофиг будет, как оно играет

не, тогда миды будет менять удобнее

Сообщение от Lexx69

не, тогда миды будет менять удобнее

Так и я на то же намекаю

Совсем забыл:

К слову, разъемы оказались слегка... какашечными Еле натянул на них межблоки, а на усилитель оделись наоборот, легковато.
