Про КПД уточню: Фёдор говорит, что КПД БП - 85%. Даташит говорит, что КПД усилителя - 95% при работе на 8Ом и 90% при работе на 4Ом. Перемножаем, и получаем от 76,5% до 80,75% - КПД всего Крэнки:)

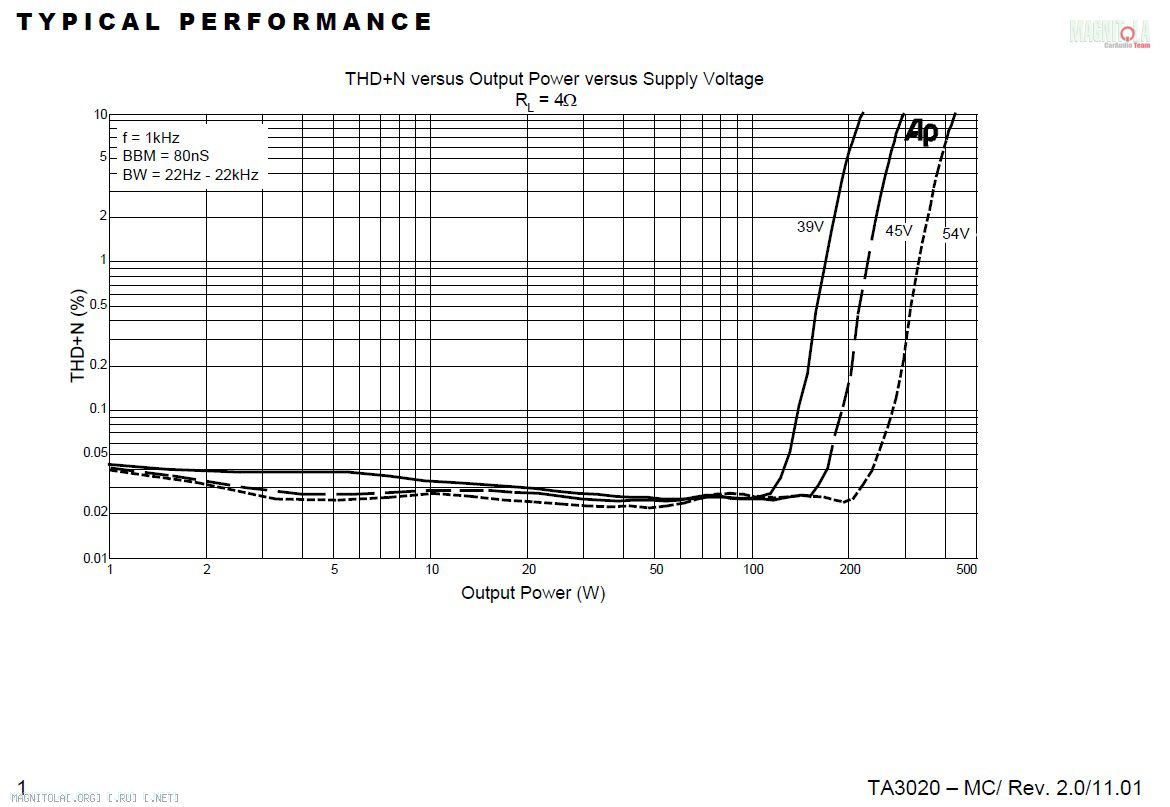

Теперь о мочности:) Вот картинка из даташита на микросхему Tripath TA3020, что применена в моём чуде. Наша кривая - сплошная, потому что питается услиок от +-40 вольт (на заведённой машине;)). Кстати, уже сейчас жалею, что не попросил FFZ сделать +-45 вольт. Но ничего - для следующего усилителя сделаем все 50))))))
Вложение 517528
Комментов не будет, кому надо - и сам всё увидит. Кто не увидит - моих комментариев всё равно не поймёт))). Ну разве что, кроме одного комментария, что максимальная суммарная мощность (если не смотреть на искажения;) ограничена 300 Ваттами блока питания. То есть, на выходе будет не больше 142,5 Ватт на канал (помните про КПД?:)), правда, уже при чуть больших, чем на 100 Ваттах искажениях.


Однако учитывая то, как легко он контролировал мидбасы - ИМХО, даже для саба этих 2х142,5 Ватт будет очень за глаза. Даже немножко за уши:)

Феерично!
С щелчками как дела?

Именно у Крэнки с щелчками всё ОК))) На нормальном питании при включении щелчков нет, при выключении небольшой негромкий и, по большому счёту, не критичный присвист, с которым буду бороться как предложил vladan-ODR, посредством релюхи.

У Лепаев щелчки буду бороть по-простому. Вроде должно сработать:)

Цитата:

---

Сообщение от fox proteus

Выходит, что отличительная черта Т-класса - глубокий бас и хороший контроль на этом басу.

А ещё прикольно, что усь, несмотря на всё, что мы на нём слушали (а Пелагею и прочие Мельницы мы на нём не слушали, только настоящие мужские тяжёлые жанры)))) остался по температуре не намного теплее окружающей среды. Этого, конечно, следовало ожидать. Но всё равно прикольно)))

---

Вот здесь вы меня очень заинтересовали :)))) Вредный северный народ все маленькими кучками тусуется :blum3:

Серёг, когда придумаешь, на чём послушать - азезжай, и к тебе подкинем:) Я до тепла его в машину ставить ещё не буду

Аркашенька! Огроменное тебе спасибо за сеточку,что ты прислал для моего инсталла!
Ведь не поленился,сходил на почту,отправил!
Удивительный и золотой ты Человек!Правда!:magnitola-team:
Пока холодно,но потеплеет--я обязательно попробую выдавить из них что-нибудь взамен штатных пластмассок!

Цитата:

---

Сообщение от test482

Завидую Аркадию, берется кучка какойто копеешной фигни, прикладываются золотые руки - и опа, очередной шедевр )))

---

Я бы добавил, светлую голову и золотые руки:thumbup:

Цитата:

---

Сообщение от slavka1010

Я бы добавил

---

... и зуд в одном месте))))))



Насмартфонил

Цитата:

---

Сообщение от fox proteus

... и зуд в одном месте))))))
Насмартфонил

---

Ну, Вы это, мойтесь по-чаще :laugh3: Ща лепайчики прикуплю тоже зуд в руках надеюсь удалю :)

Цитата:

---

Сообщение от fox proteus

Комментов не будет, кому надо - и сам всё увидит. Кто не увидит - моих комментариев всё равно не поймёт

---

Все, межблоки услышал и совсем зазнался?)))
