Короче, пока вы тут флудили, я работал... И параллельно писал текст с картинками)))
Сегодня заехал утром в Чип-и-Дип и забрал заказик. В заказике было три горсти резисторов, горсть кондёров, горсть диодов, пара полевиков и пара релюх. А всё для чего? А обо всём по порядку! :p
Начну с предыстории (события которой была совсем недавно:)). Итак, у Крэнки были замечены следующие недостатки:
1) Свист при выключении
2) Невозможность запуска при напряжении питания на клеммах меньше 13 вольт
Остановлюсь поподробнее на втором. Дело в том, что БП, созданный FFZ выдаёт +-40 вольт только при питании на клеммах около 14 вольт. При 12 вольтах (когда машине не заведена, например;)) - это уже 33 вольта. Согласно первому разделу даташита (во вложении!) - микруха должна работать ваще без проблем. Но не работает. Зато, если поднять напругу до 14 вольт, а потом сразу вернуть 12 вольт (мой БП на работе это позволяет сделать), то он включается и не выключается. Я думал-думал, а потом решил внимательно читнуть даташит и наткнулся вот на такую картинку:
Вложение 521650
На картинке видны два входа - VPPSENSE и VNNSENSE - входы, которые контролируют напряжение биполярного питания и, в случае выхода питания за определенные границы, выключают микросхему. А эти самые определенные границы - заметно меньше того диапазона, в котором в принципе может работать микросхема. При этом, эти границы можно настроить! Забегая вперёд, скажу, что китайцы их настроили так, что усилок включается не меньше, чем при +-35 вольтах, но продолжает работу, пока напряжение не опустится ниже 30 вольт. Это - уже подтверждённная рассчётами инфа, но об этом я догадывался, начиная читать даташит (см. вложение). Итак, что же я прочитал дальше. А прочитал я вот что. Диапазон рабочих напряжений задаётся отдельно для каждого плеча биполярного питания, с помощью четырёх резисторов, которые видны на схемке выше. Входы vppsense и vnnsense реагируют на ТОК. В табличке на странице 3 даташита во второй снизу и в четвертой снизу строках указаны граничные значения тока, при которых происзодит включение/выключение микросхемы при слишком высоком или слишком низком напряжении. А на страницах 19 и 20 есть формулы расчёта Rvnn1, Rvnn2, Rvpp1 и Rvpp2. Причем, Rvpp2=Rvpp1, а Rvnn2=3*Rvnn1. Узнав это, я замерил сопротивление резюков, установленных кетайцами на заводе и, по приведенным в даташите формулам и табличным значениям, рассчитал границы, заданные китайцами и понял, что движусь в правильном направлении.
Дальше я рассуждал так: мои варианты напряжения - 33 и 40 вольт должны находиться в середине диапазона, чтобы был небольшой запас и сверху и снизу. Значит середина диапазона напряжений должна быть - (40+33)/2=36,5 вольт. Из табличек со страницы 3 я определил средние значения тока Ivnnsense и Ivppsense, которые должны соответствовать середине диапазона напряжений и, подставив их в формулы, получил нужные мне значения сопротивлений. Осталось воплотить полученные мною знания в жизнь. Причём, желательно как можно менее трудоёмко. А снимать плату с усилка мне не хотелось:)

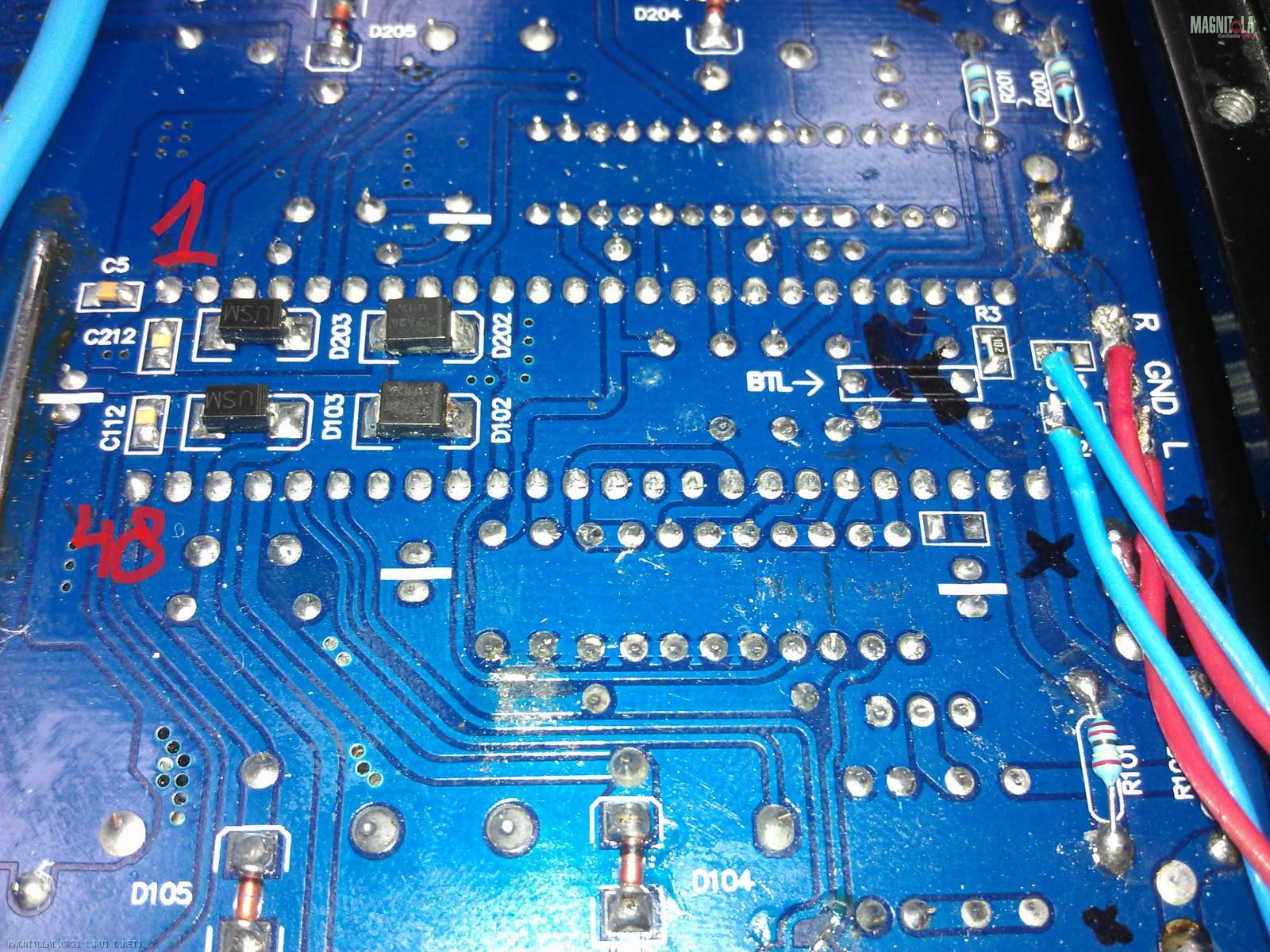

Так вот выглядит то место платы, где установлена микросхема TA3020, если просто снять крышку усилка. На всякий случай отметил первую и последнюю её ноги. Если присмотритесь - найдёте мою наскальную живопись карандашом - это я для себя помечал, где какие резюки.
Вложение 521652
А вот на этой картинке я отметил уже то, что нарисовано на схемке выше: входы Vnnsense и Vppsense, а также все четыре резистора.
Вложение 521654
По-хорошему их надо заменить. Но плату снимать лень: для этого надо отпаивать как минимум провода с RCAшек. Благо, сопротивление резюков надо именно понизить. А значит, можно просто впаять параллельно им по одному резюку на несколько мегаом. Номинал расчитывается по очень простой школьной формуле: 1/R=1/R1 + 1/R2.

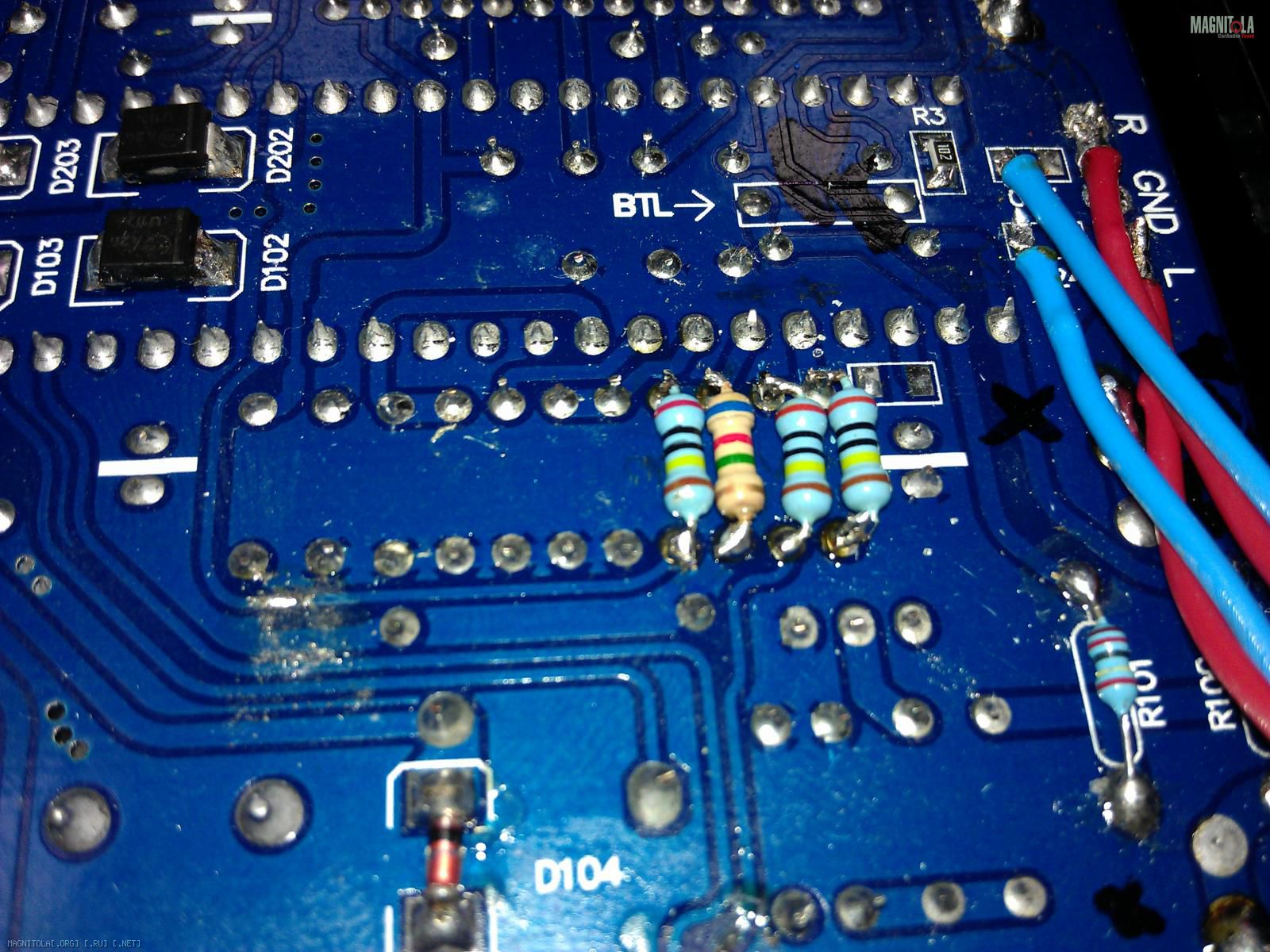

Считаем, подбираем из тех номиналов, что можно купить, пересчитываем, что получится в реале, проверяем по формулам из даташита - вроде всё ОК: на Rvnn2 надо параллельно впаять 6МОм, на все остальные - по 2МОм.
Приступим:

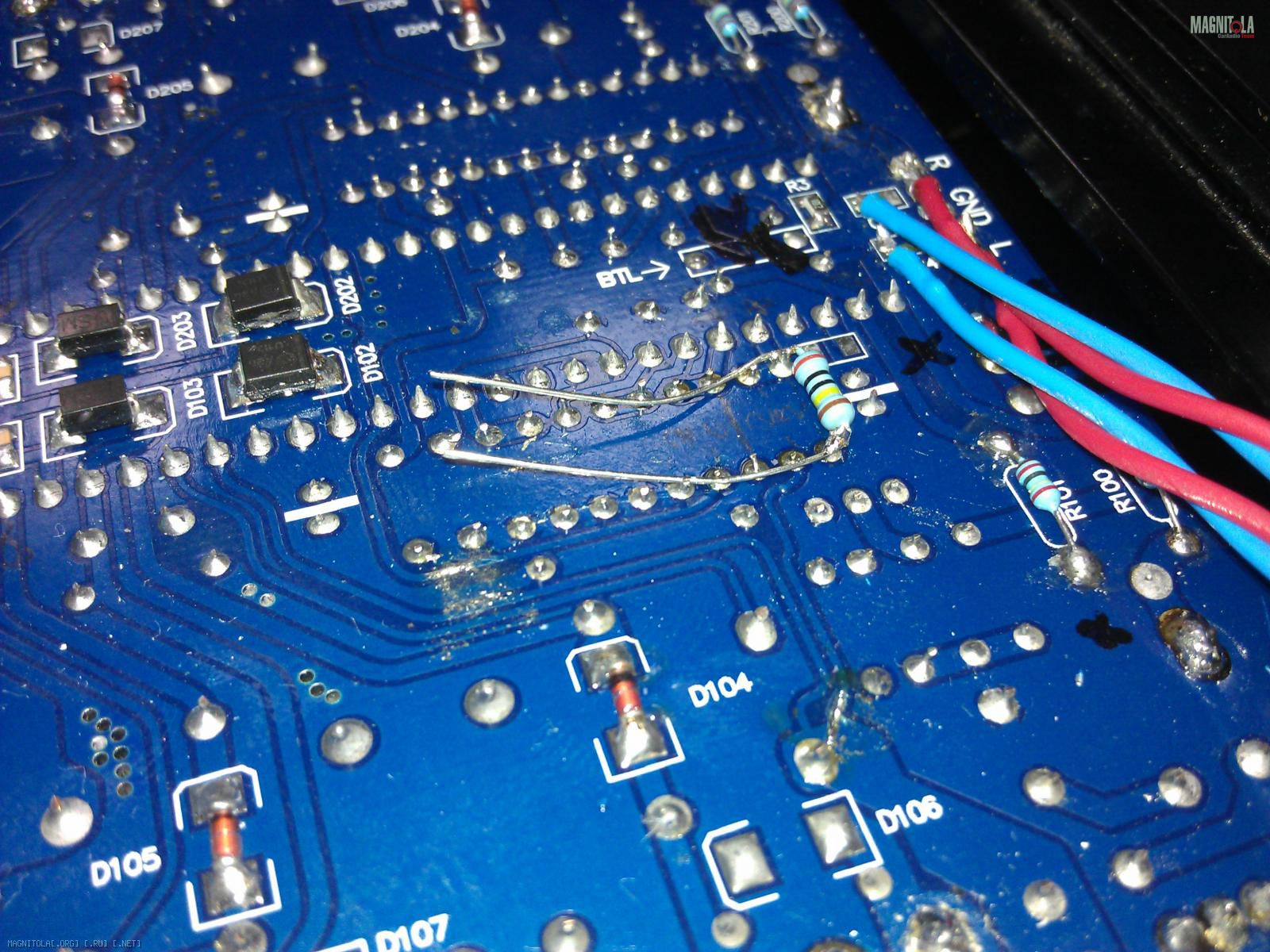

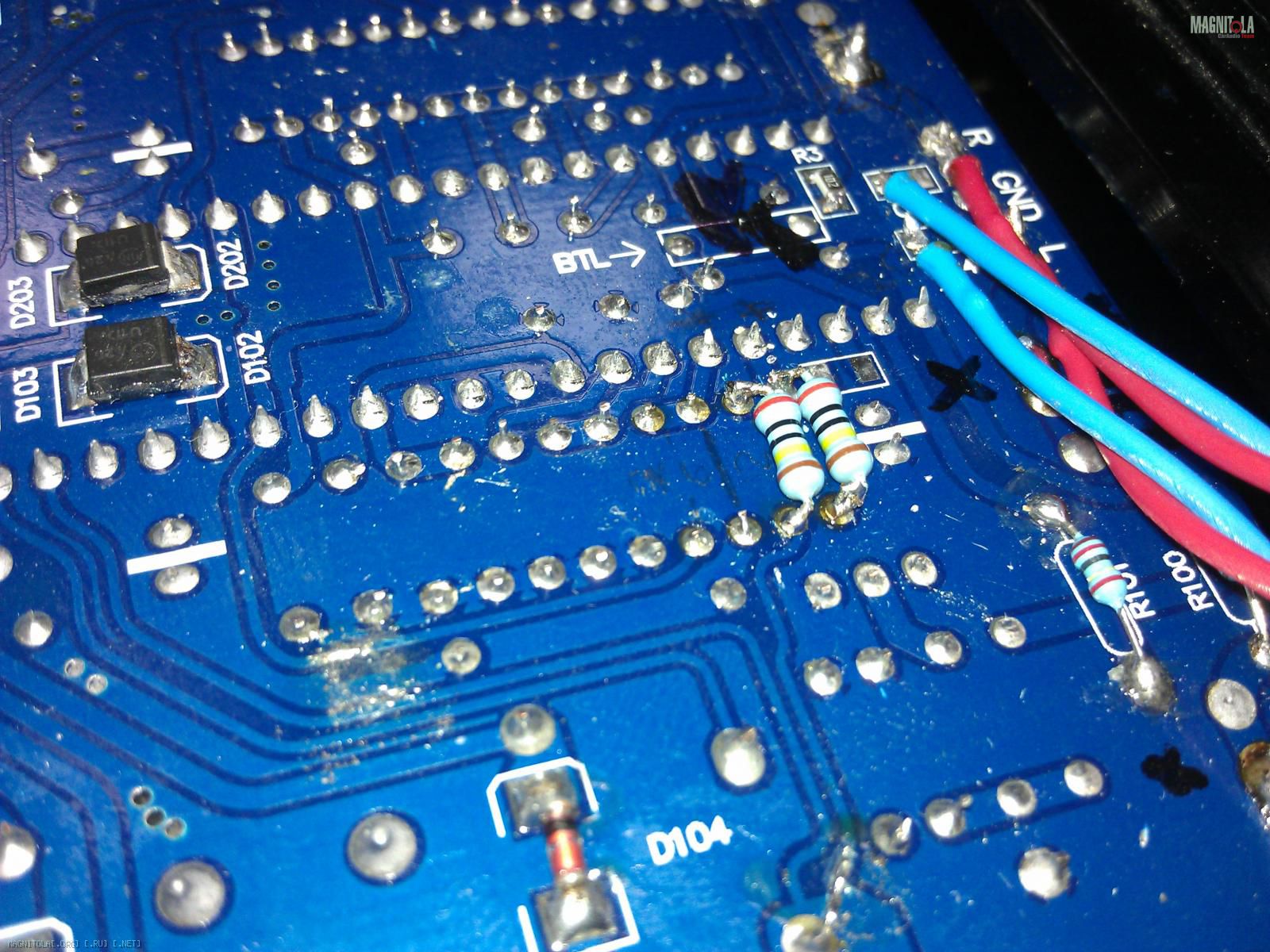

Вложение 521656Вложение 521658Вложение 521660
Проверям... всё ОК! От 12 вольт включается, на 14 вольтах кажется тоже не выключается)))
Теперь вернёмся к первому недостатку - а именно, к свисту при выключении усилка. Искать причину... Наверное причина спрятана где-то в патенте Tripath, а может и чуть ближе к поверхности, но не так близко, чтобы я сам смог до неё докопаться. Видимо, кетайцы, делавшие модуль, тоже ничего не смогли добиться и вживили в плату пару реле. Кажется, я об этом уже писал, но повторюсь. Реле-то они вживили, но при подаче прямого постоянного питания на моудль в обход выпрямителей, релюхи не работают, т.к. завязаны почему-то на ту часть платы, где ещё, по задумке китайцев, живёт переменка. а у меня она там не живёт. Поэтому воспользуемся китайской мудростью и добавим в разрыв акустических проводов реле, которые будут отсоединять акустику за милисекунду до появления в ней свиста. Это очень просто: ремоут пропадает сразу же, а на, в общей сложности, 50000мкф конденсаторов ещё что-то остаётся))))))

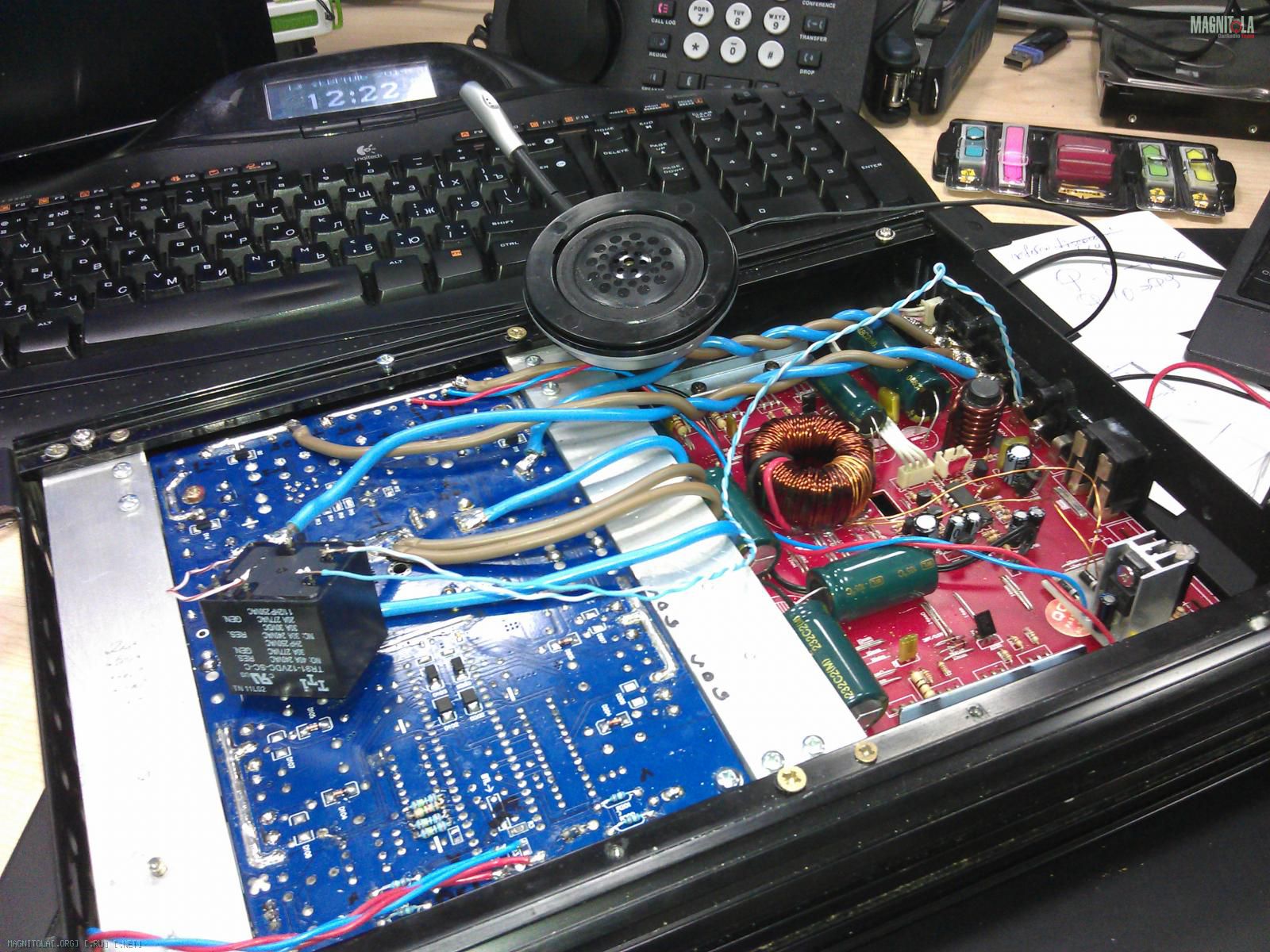

На всякий случай я проверил:
Вложение 521662
Всё ОК - свист при выключении пропадает, а значит можно вмуровывать:)
Релюхи брал китайские, но рассчитанные на 40А. Они заметно больше тех малышей, что встроены в китайский модуль. Значит, контакт будет лучше:) Но и упихать их в корпус усилка сложнее:( Опять же, чтобы удостовериться, что релюхи нормальные - посковыривал местами лужение с дополнительный контактов (под клеммы, блин:)) и убедился: на клеммах медь, а значит и внутри с большой вероятностью тоже медь, а не алюминий. А значит - точно можно вмуровывать.
Крутил релюхи и так и эдак. Нашёл только одно удобное место для их размещения. Утут:

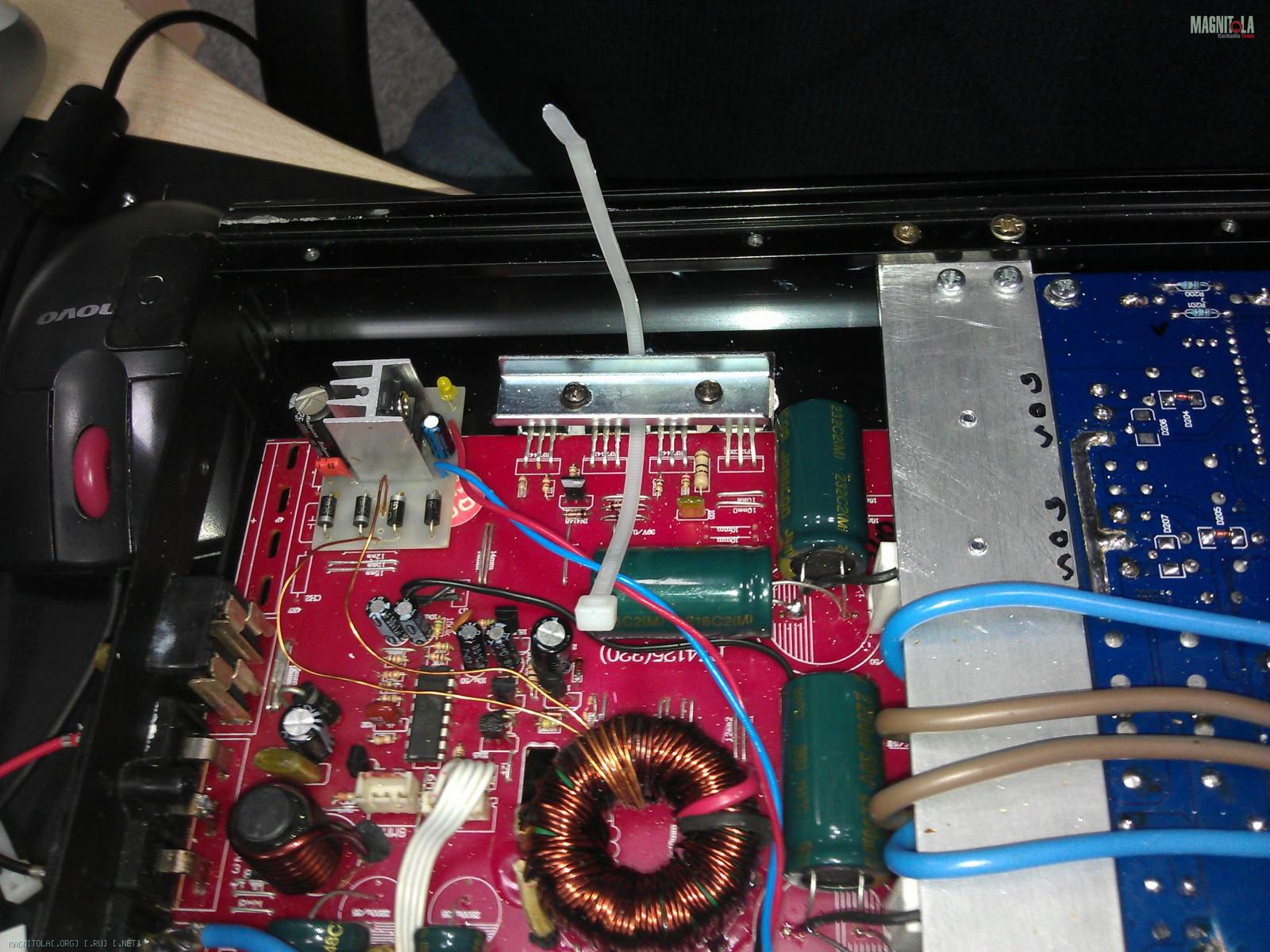

Вложение 521664

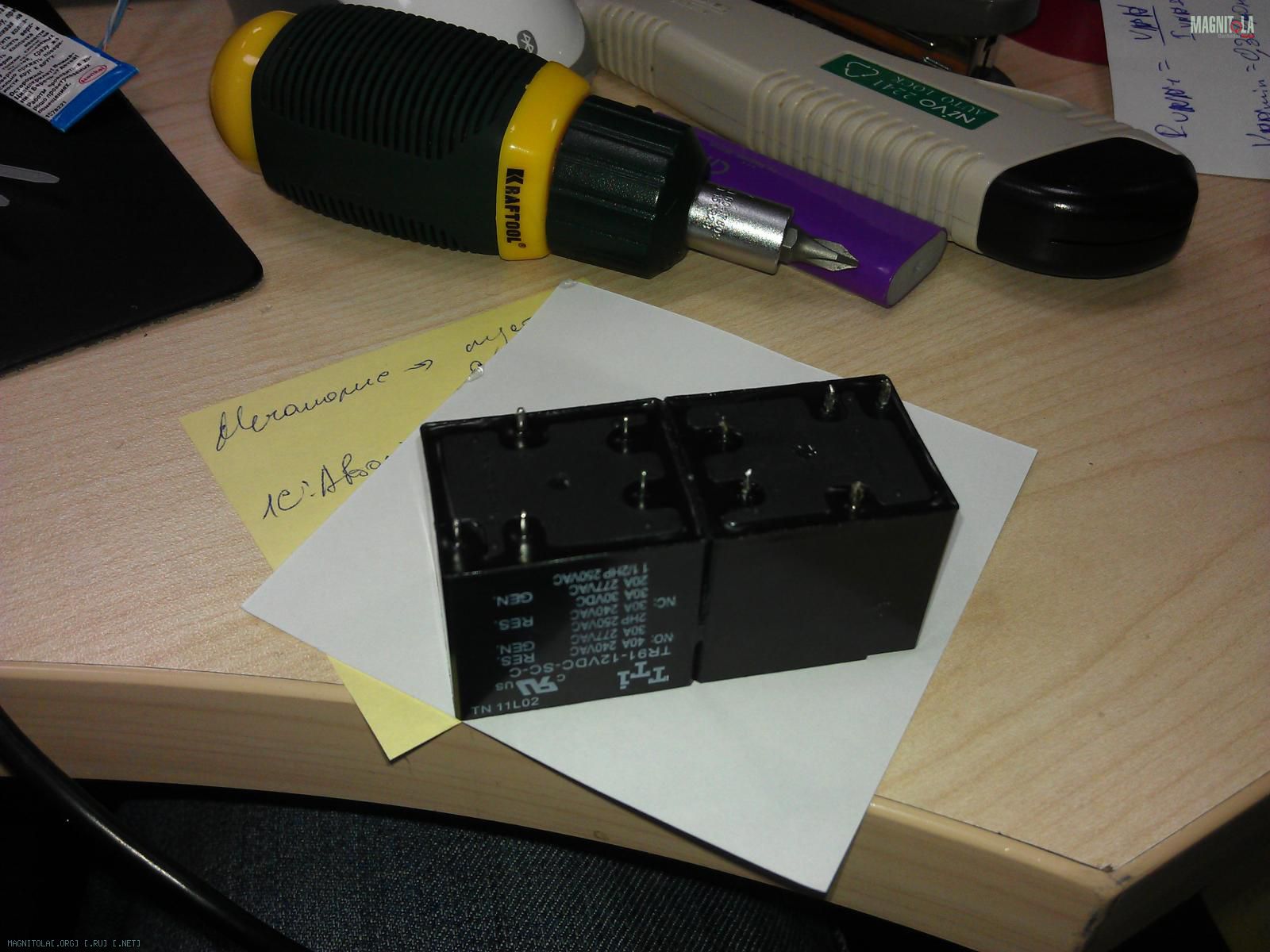

Чтобы закрепить их обе одним хомутом - склеиваем суперклеем-гелем:
Вложение 521666
После полимеризации разорвать их я не смог.

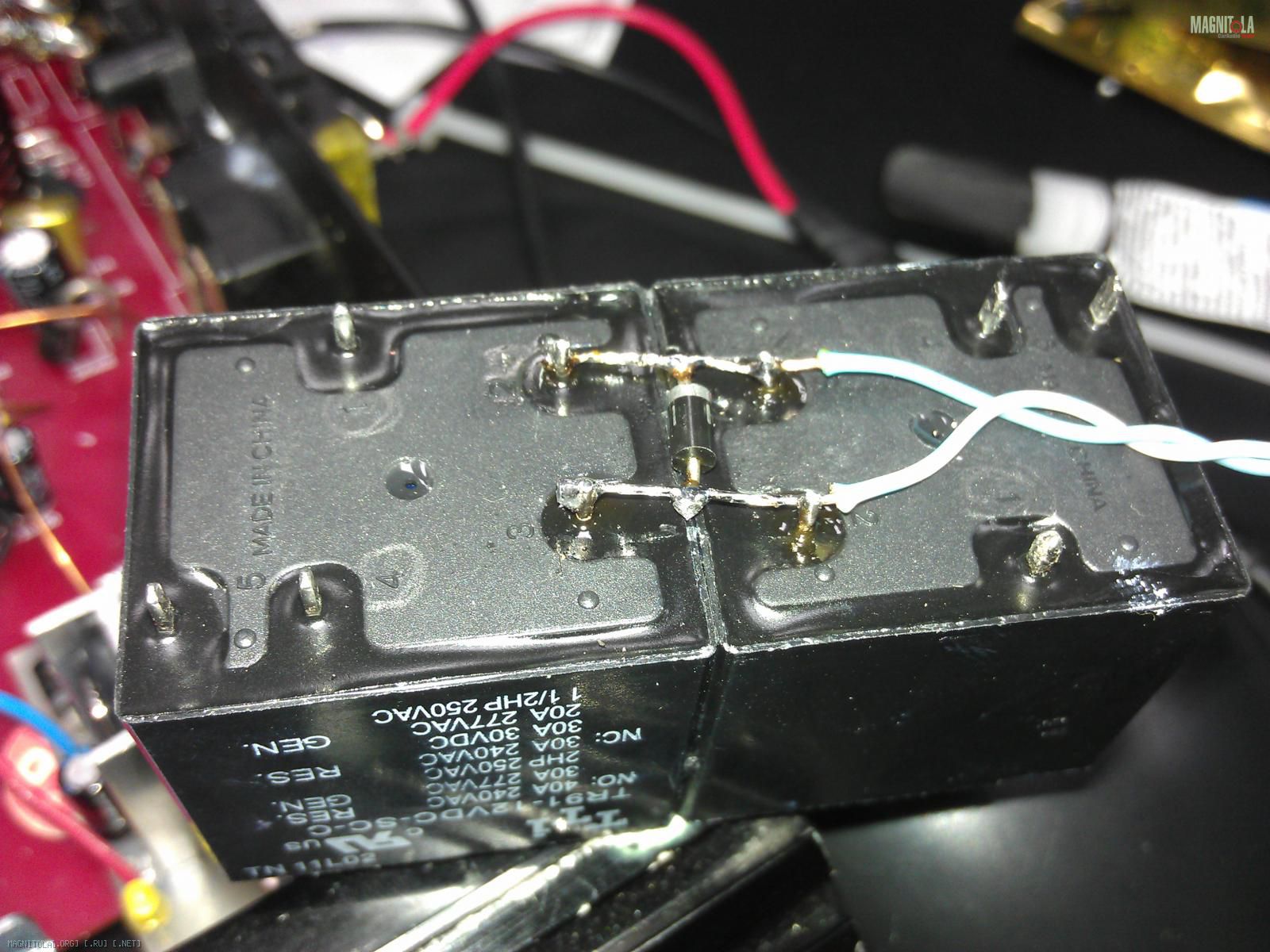

Дальше - подпаиваем управляющие провода и диодик между ними, чтобы устройство, которое будет подавать ремоут на усилок, не удивлялось от переходных процессов.

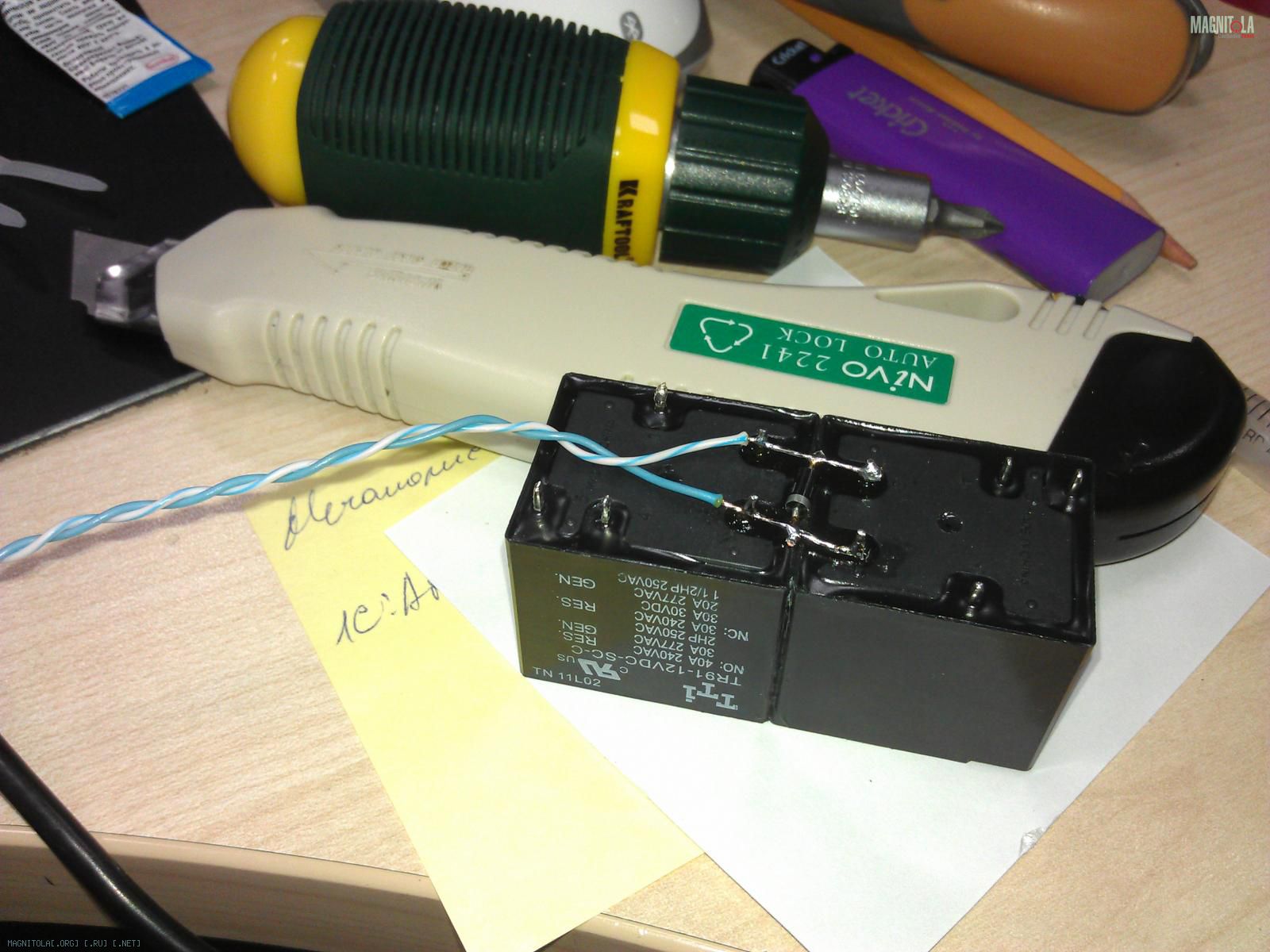

Вложение 521668
Теперь у блока релюх стала принипиальна полярность: синий - плюс, бело-синий - минус. Заодно обведём нормально-разомкнутые контакты в кружочки (вернее их номера обведём:))
Вложение 521670

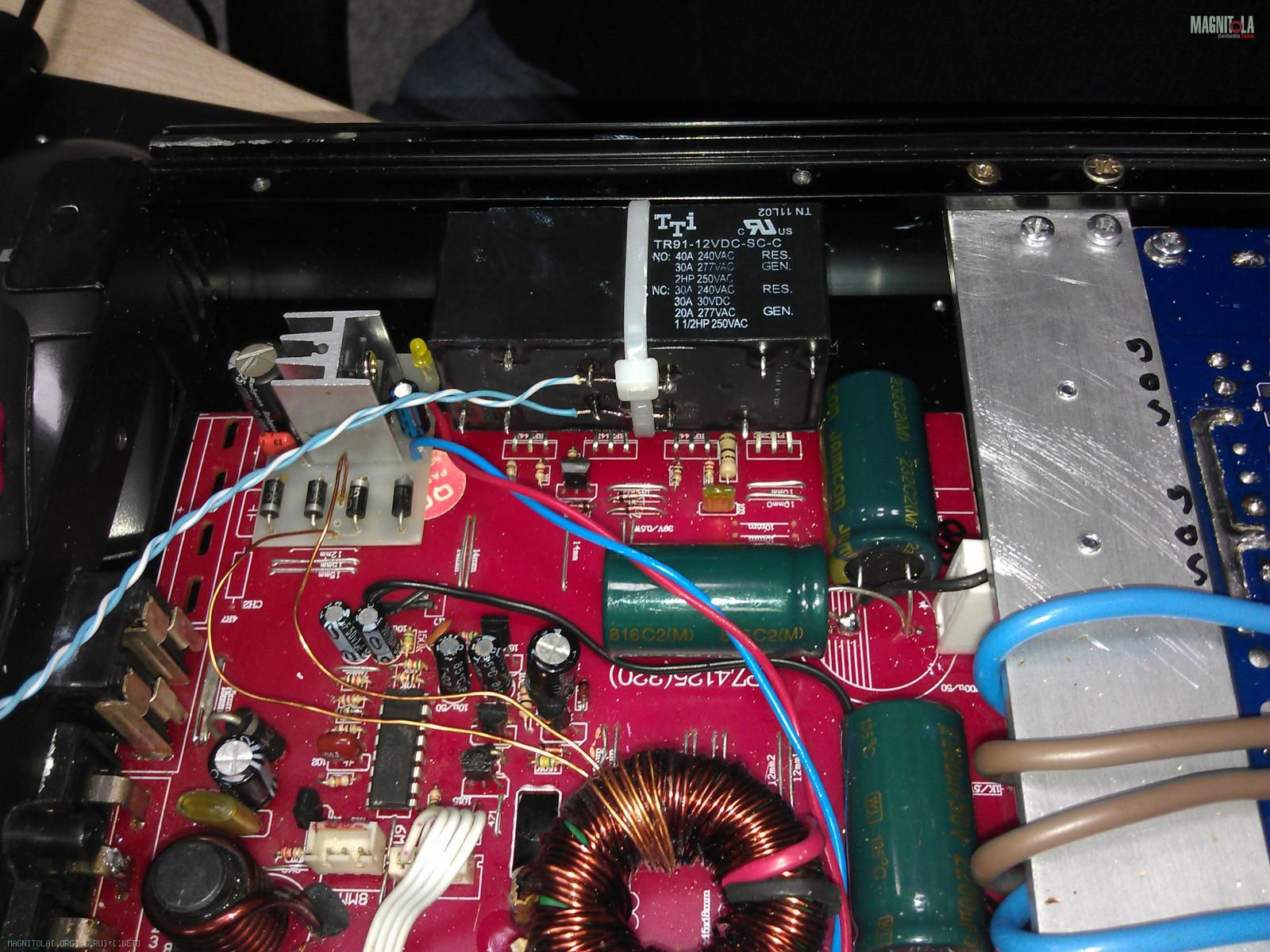

и вонзим всю конструкцию на законное место:
Вложение 521672
Держится хорошо, сверху дополнительно прижимается крышкой. Вроде неплохо вышло.

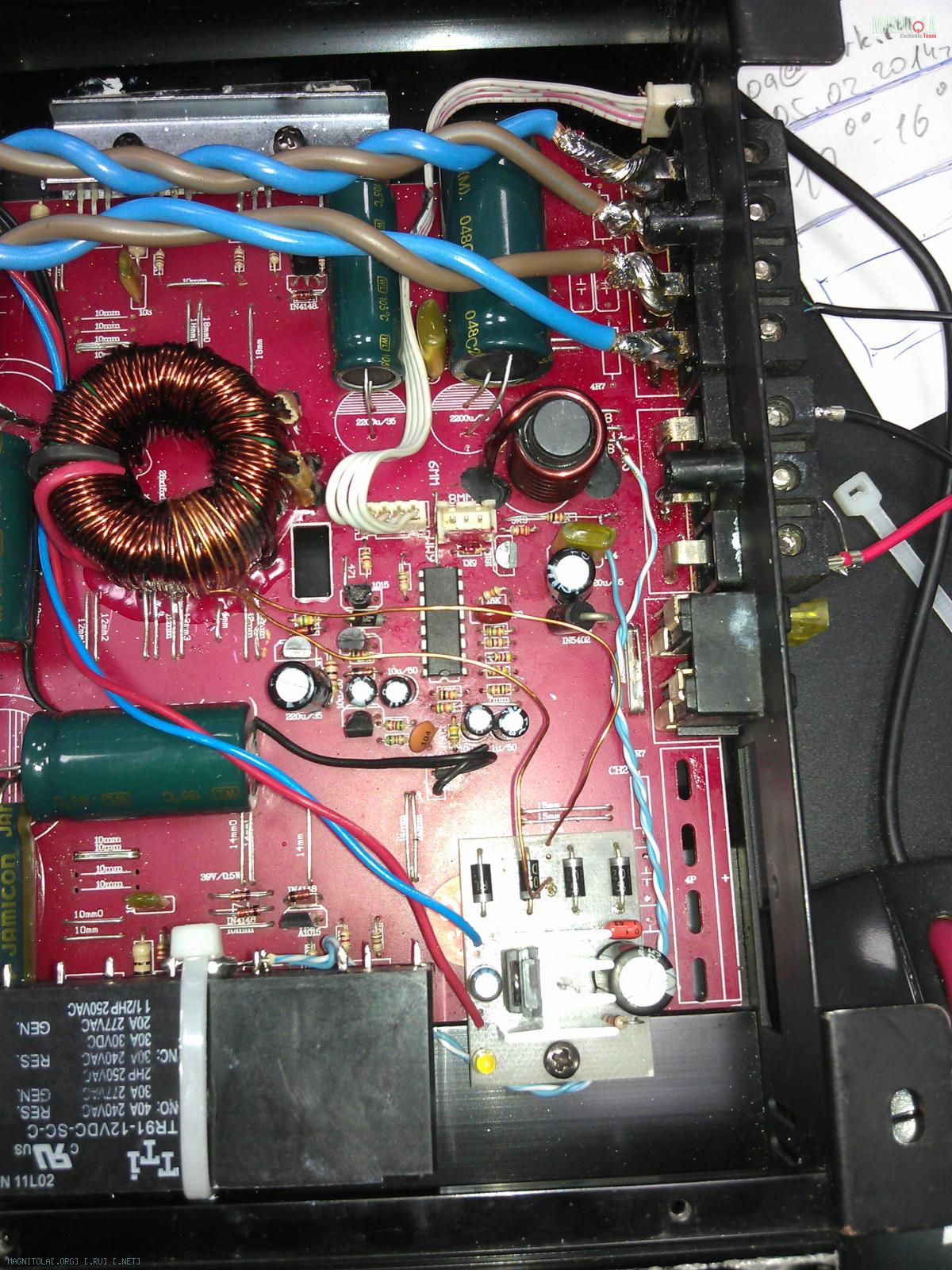

Теперь укладываем управляющие проводочки и подпаиваемся к плате:
Вложение 521674

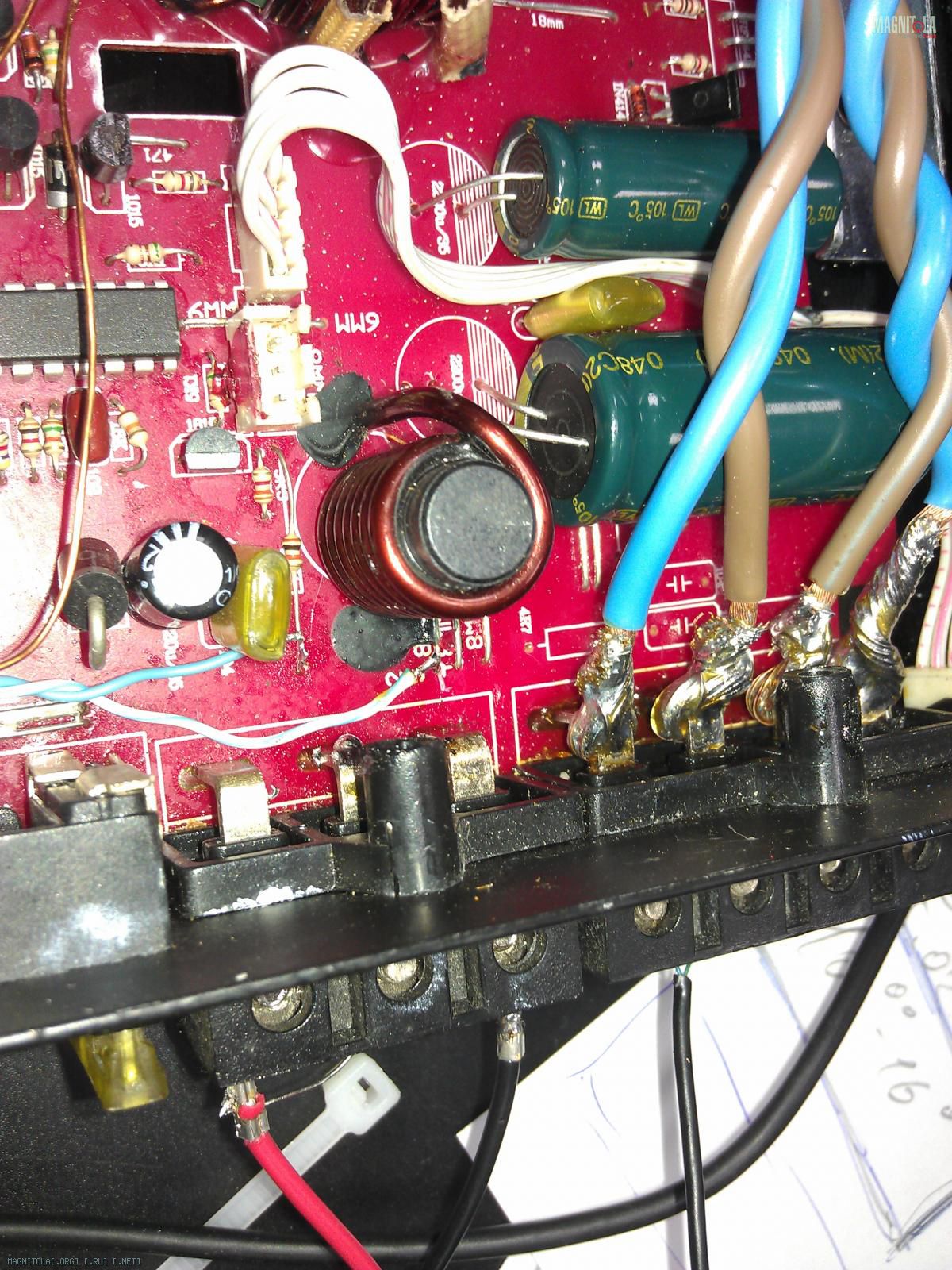

Снимать плату не охота, к мощным ногам клемм не припаяться - от них почему-то отскакивает припой. Поэтому быстренько находим мультиметром перемычки, на которых есть масса и ремоут напрямую с клемм:
Вложение 521676
Заодно можно заценить решение, позволившее избежать отскакивание припоя от ног клемм на кустических проводах))) Это - и есть фирменная адаптация к Российским условиям эксплуатации)))

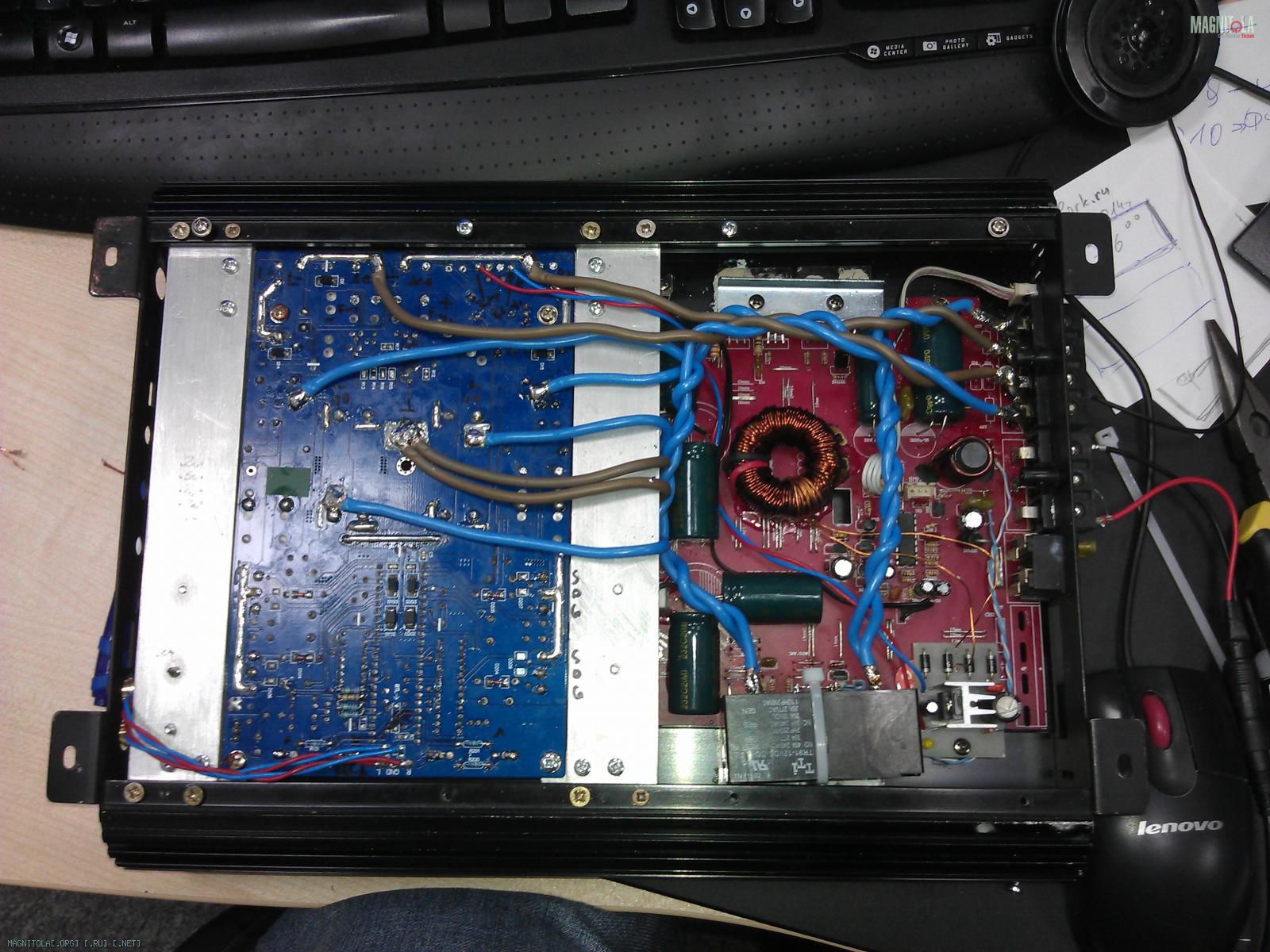

Ну и подпаиваем к выводам контактной группы релюх акустические провода, не забыв их свить (так лучше:))
Вложение 521678
Теперь боюсь стать жертвой бомжей, собирающих цветмет: слишком много у меня там меди и алюминия)))
See ya!
А еще у тебя машина большая, они могут в ней поселиться :laugh3::laugh3::laugh3:Цитата:
Сообщение от fox proteus
fox proteus, Как обычно, оригинальный подход :)
Осенний пост в середине февраля)))
Блин, что погода делает (а может это всё Олимпиада виновата?) Какой-то я депрессивный и раздражительный стал. А обстоятельства этому только способствуют.
Вот например, экспериментировал я с разными межблоками на ширики. Тыркал туда-сюда, как умалишённый. И натыркал до такой степени, что в одном фильтре нога кондёра возле пайки отллмилась:(

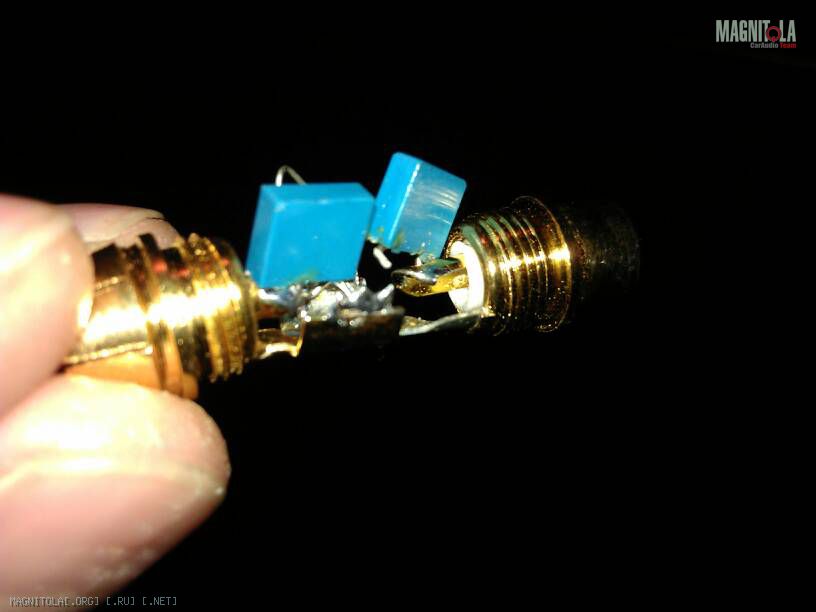

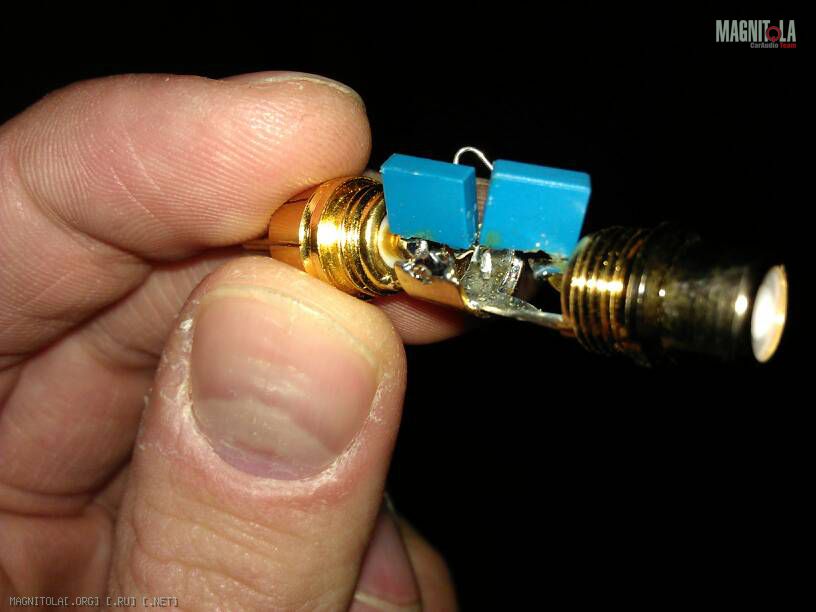

Вложение 523318 Вложение 523320
