Минимально-бюджетный инсталл в Лада Калину

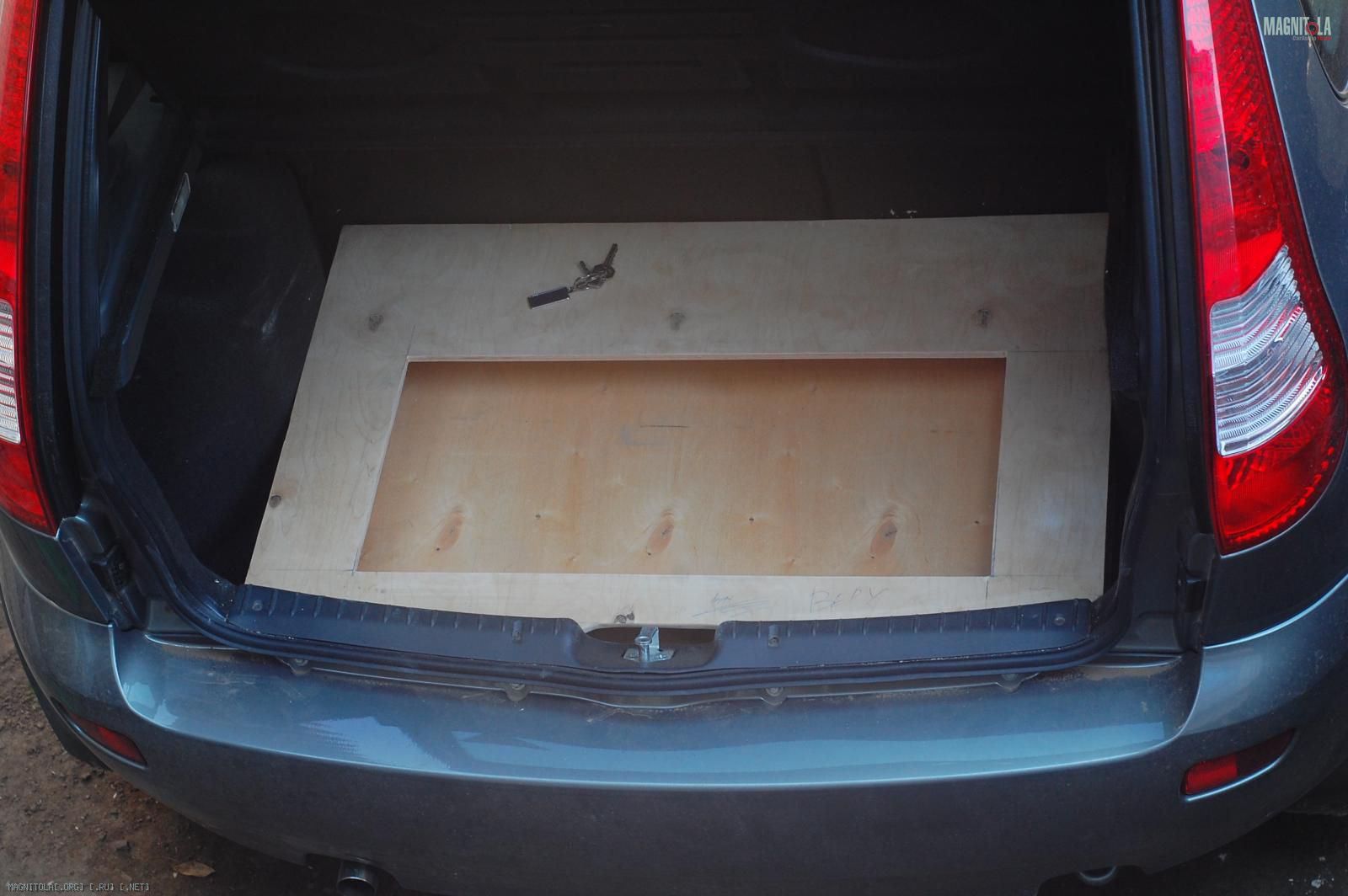

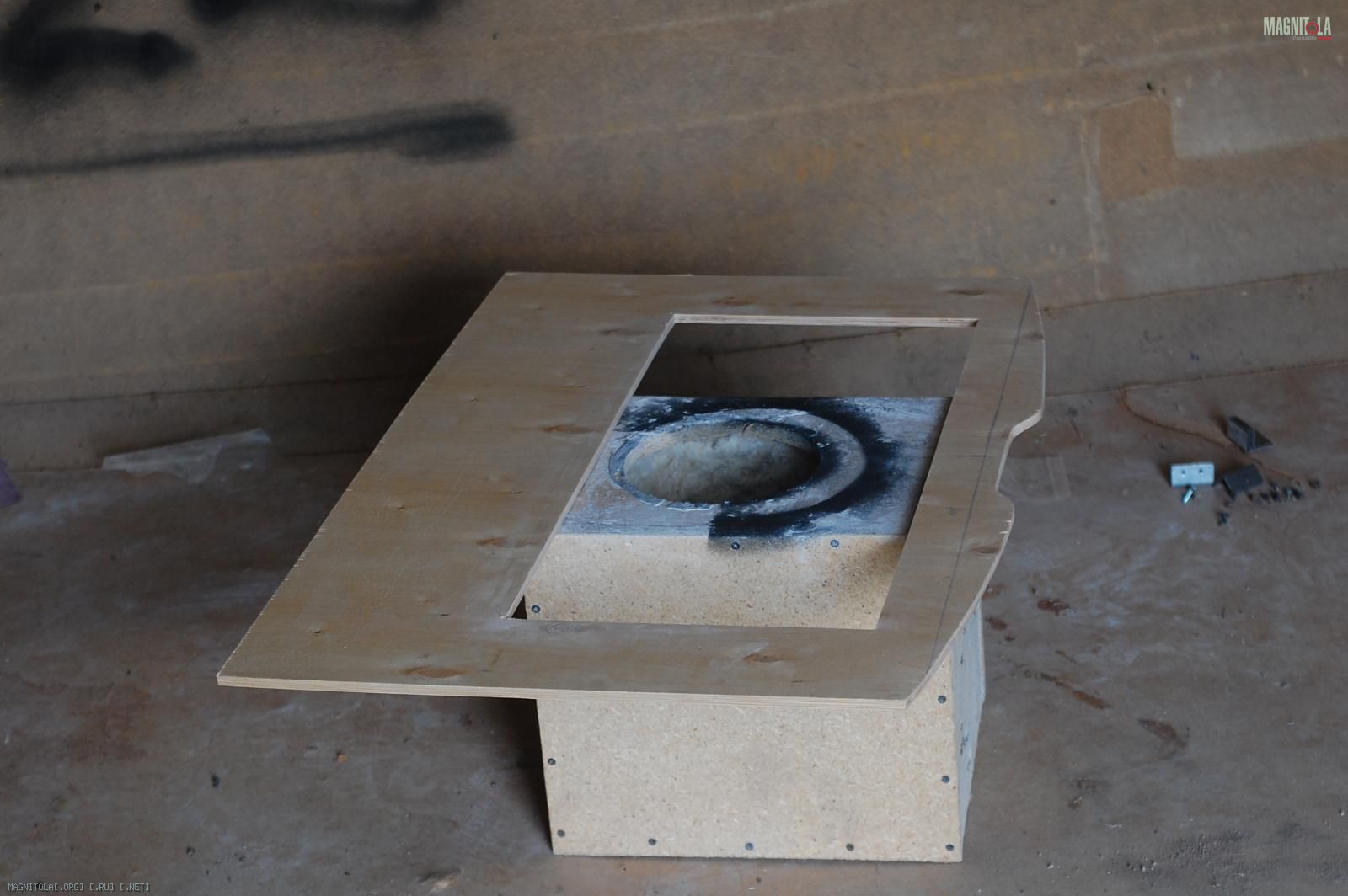

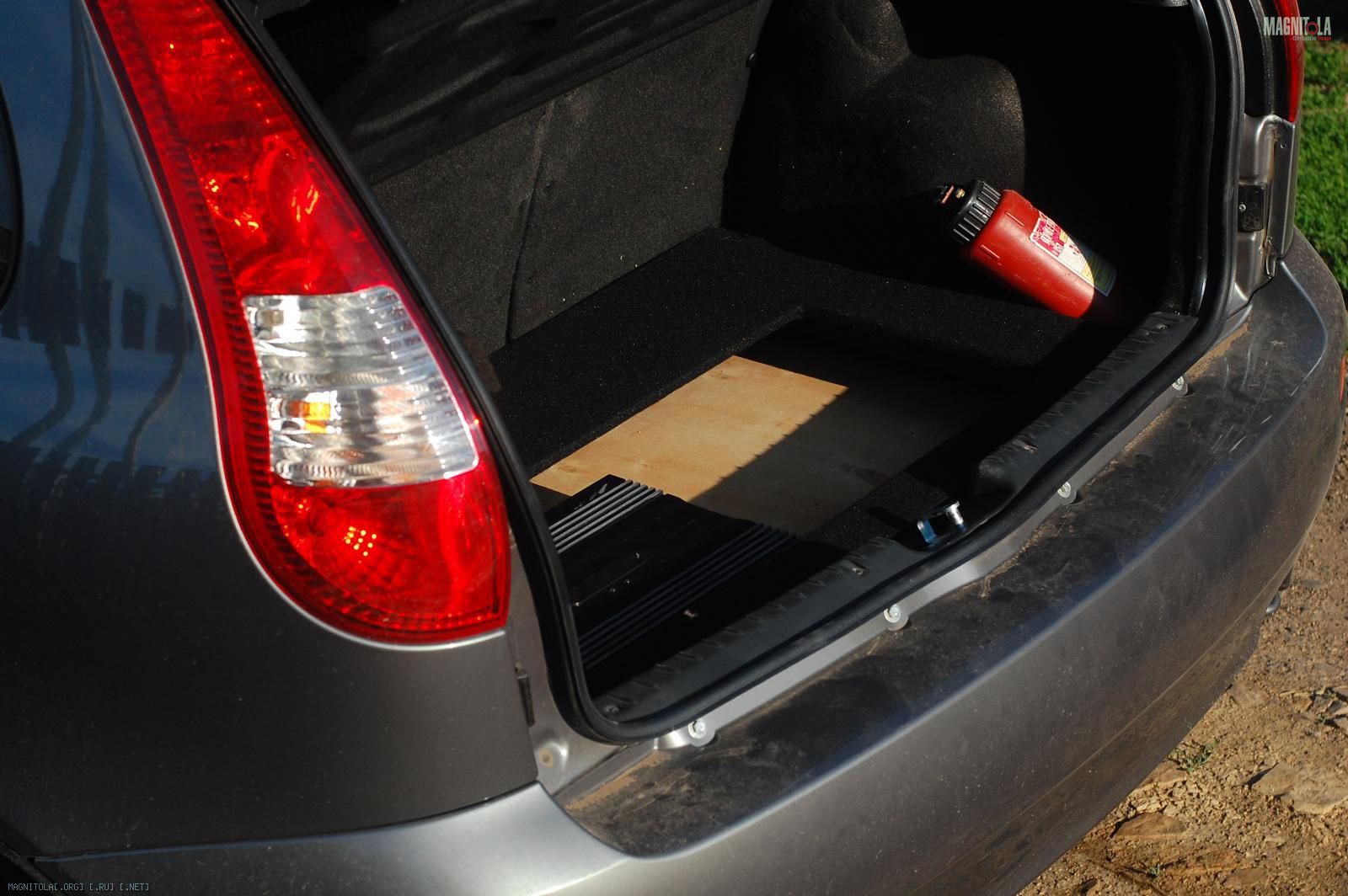

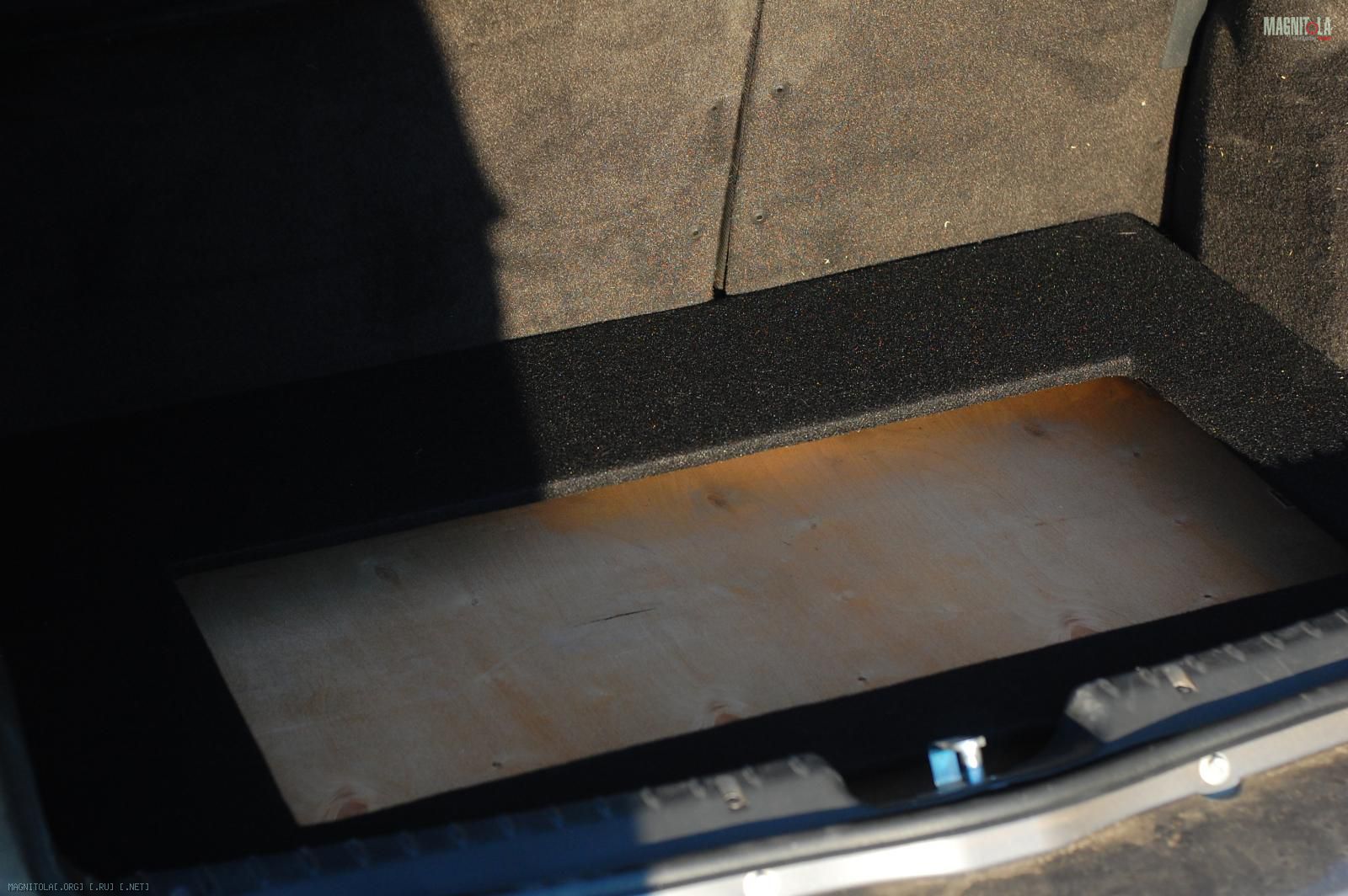

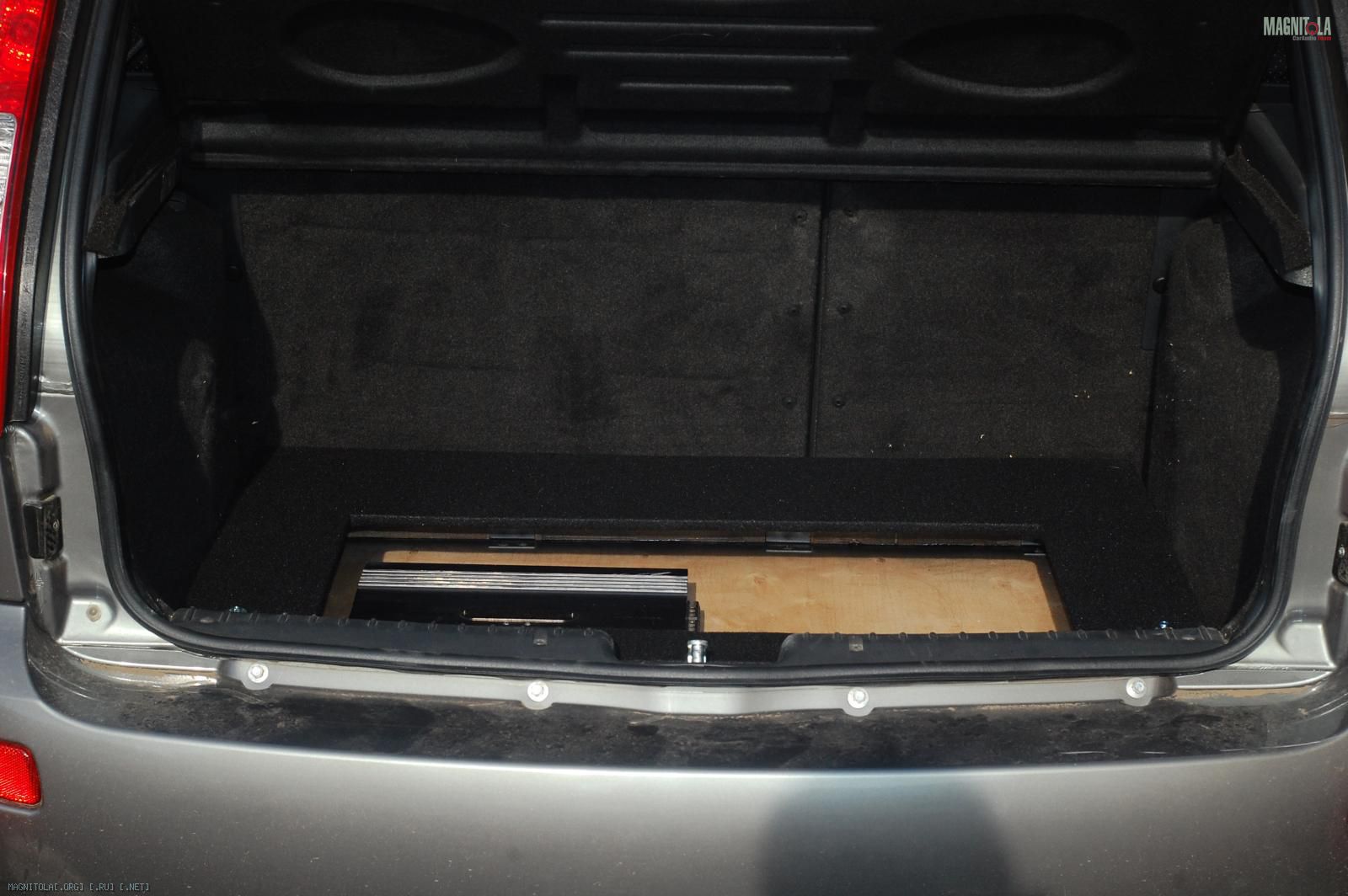

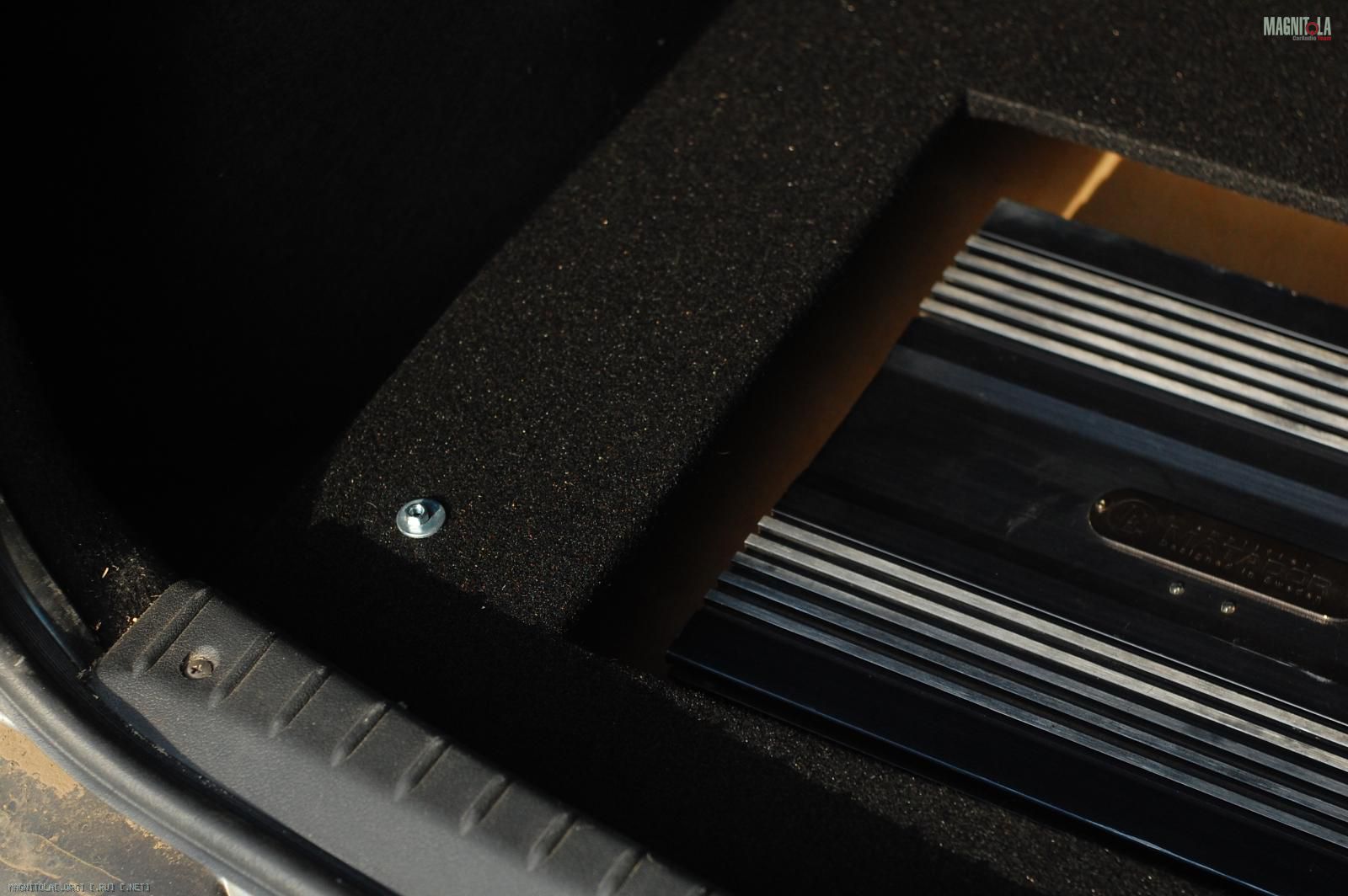

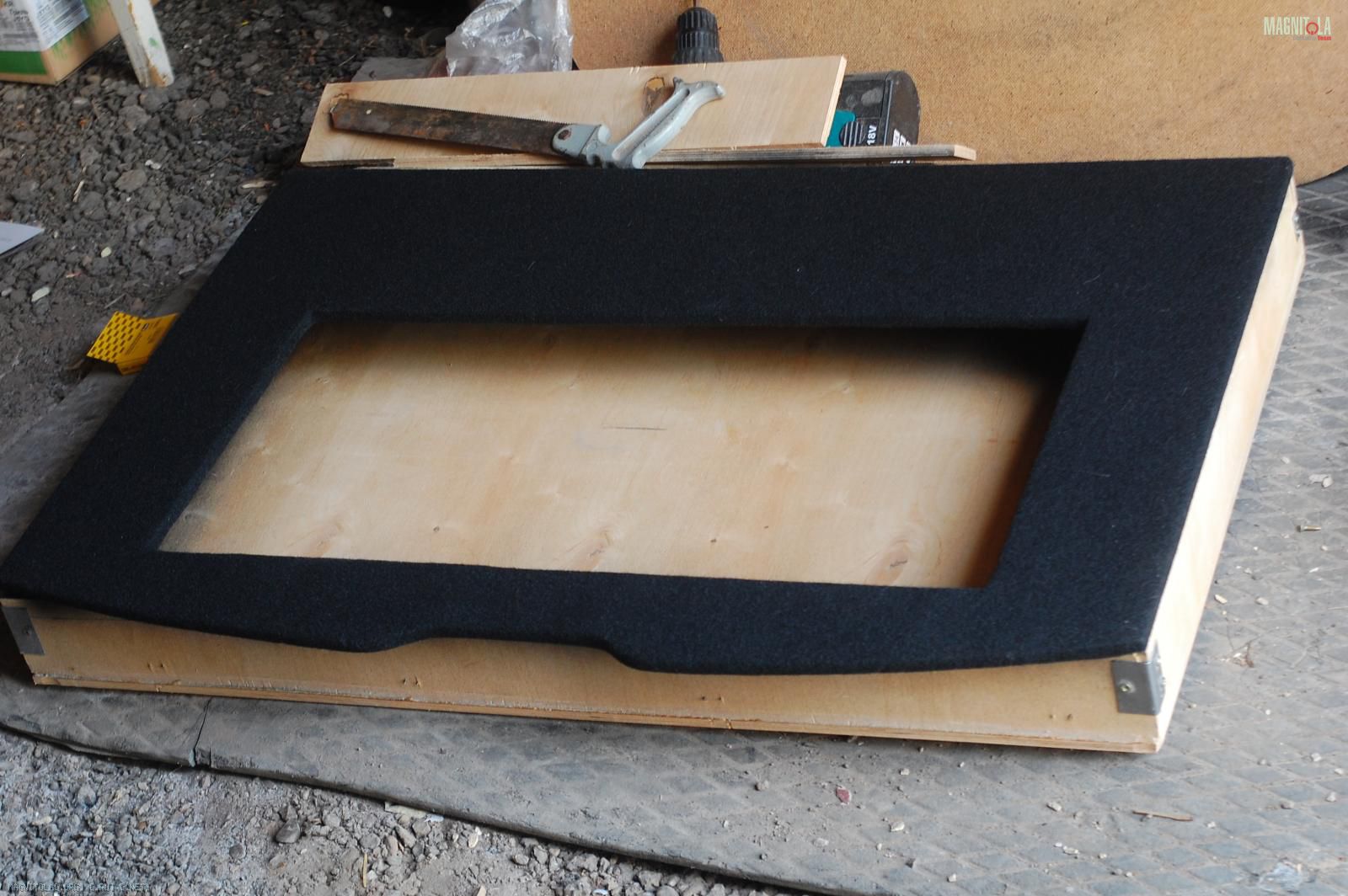

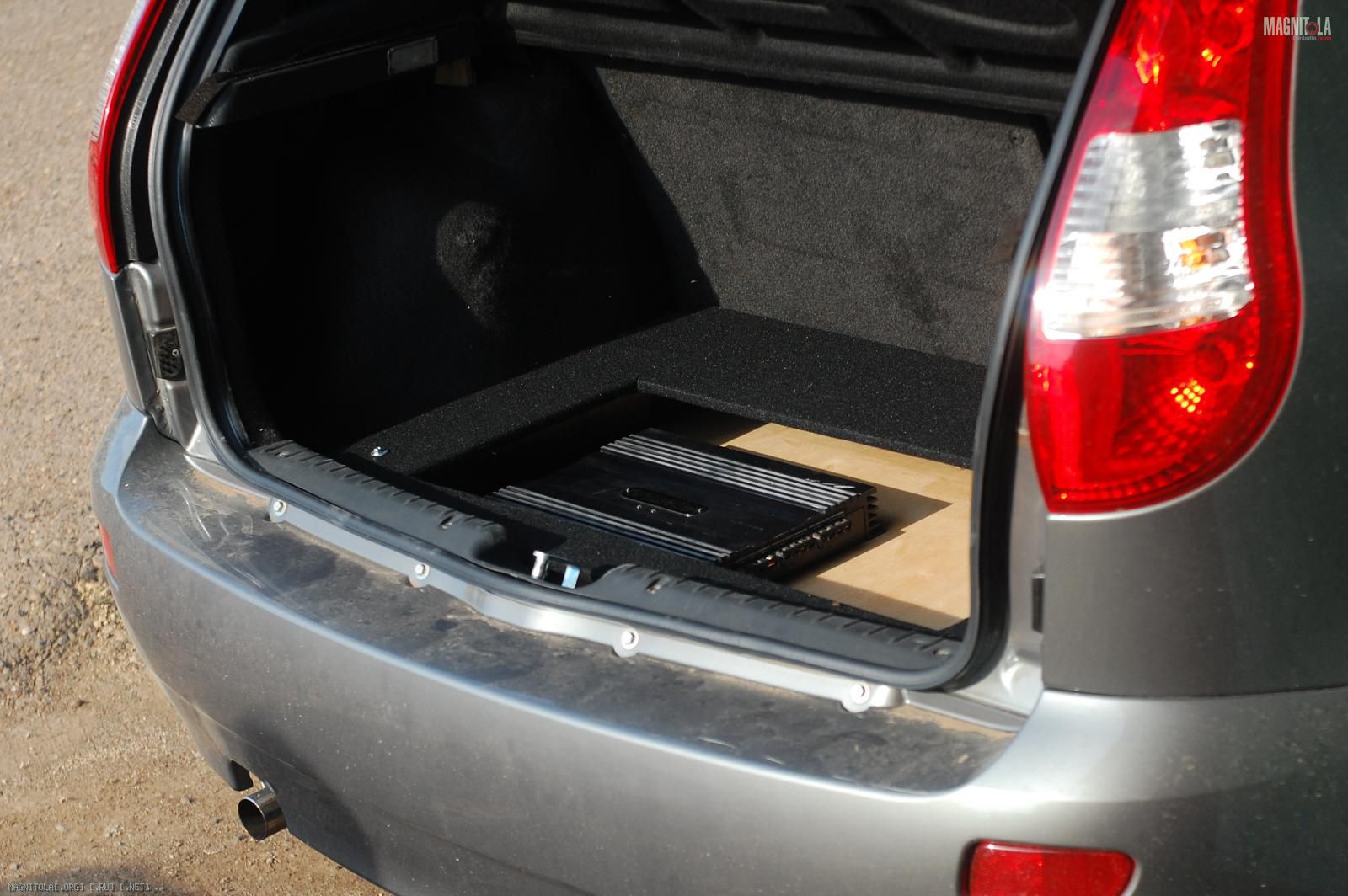

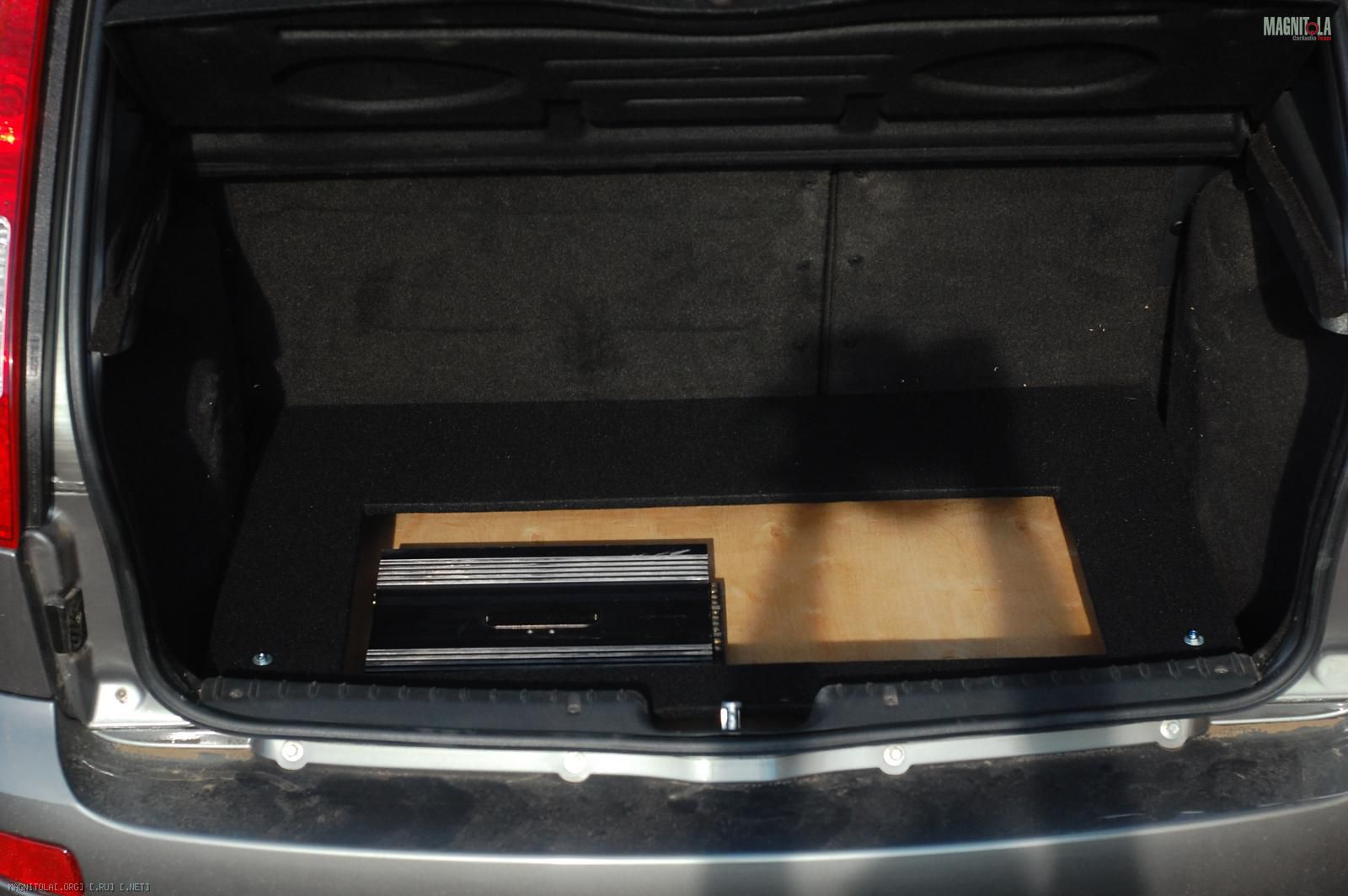

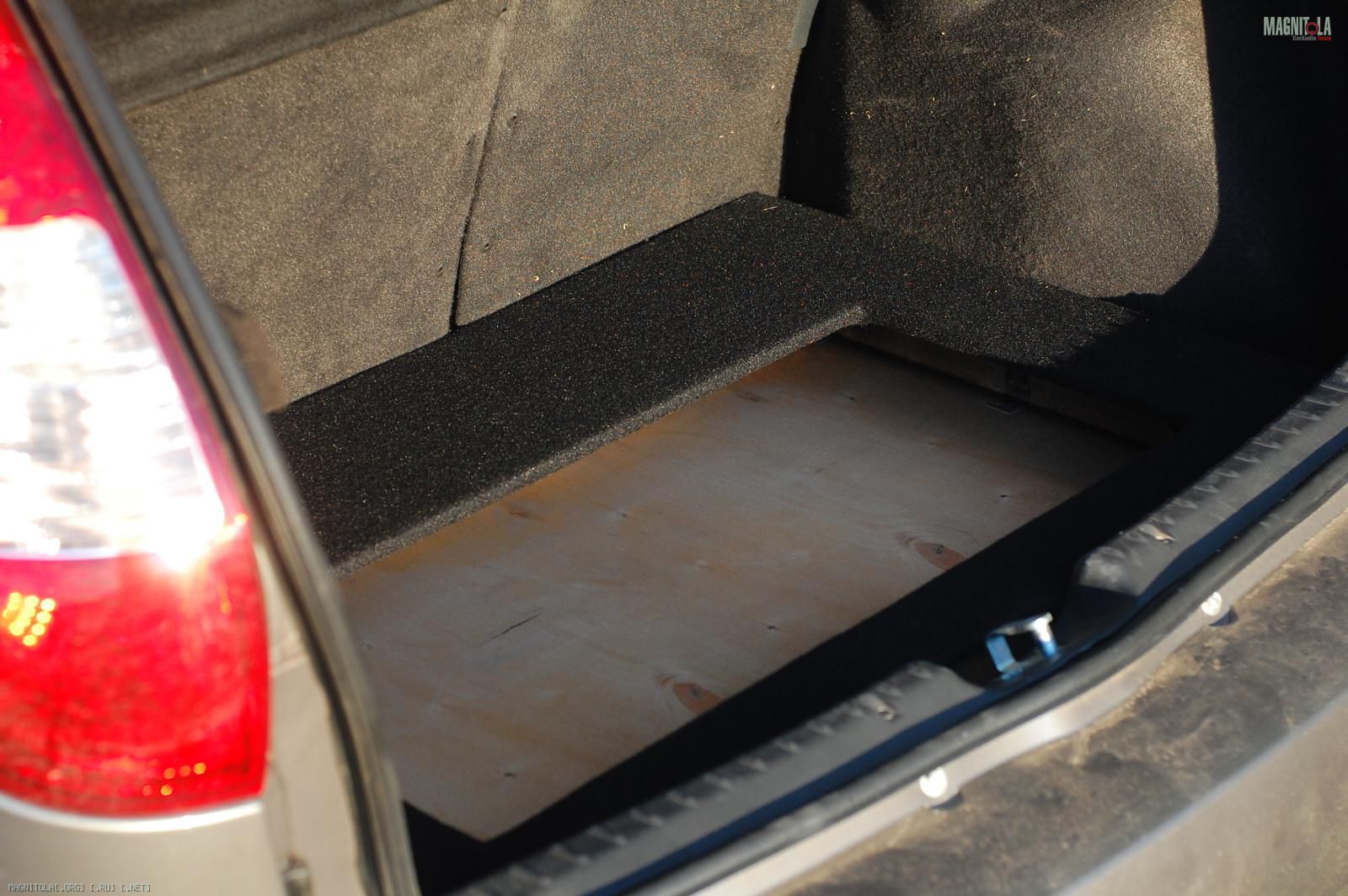

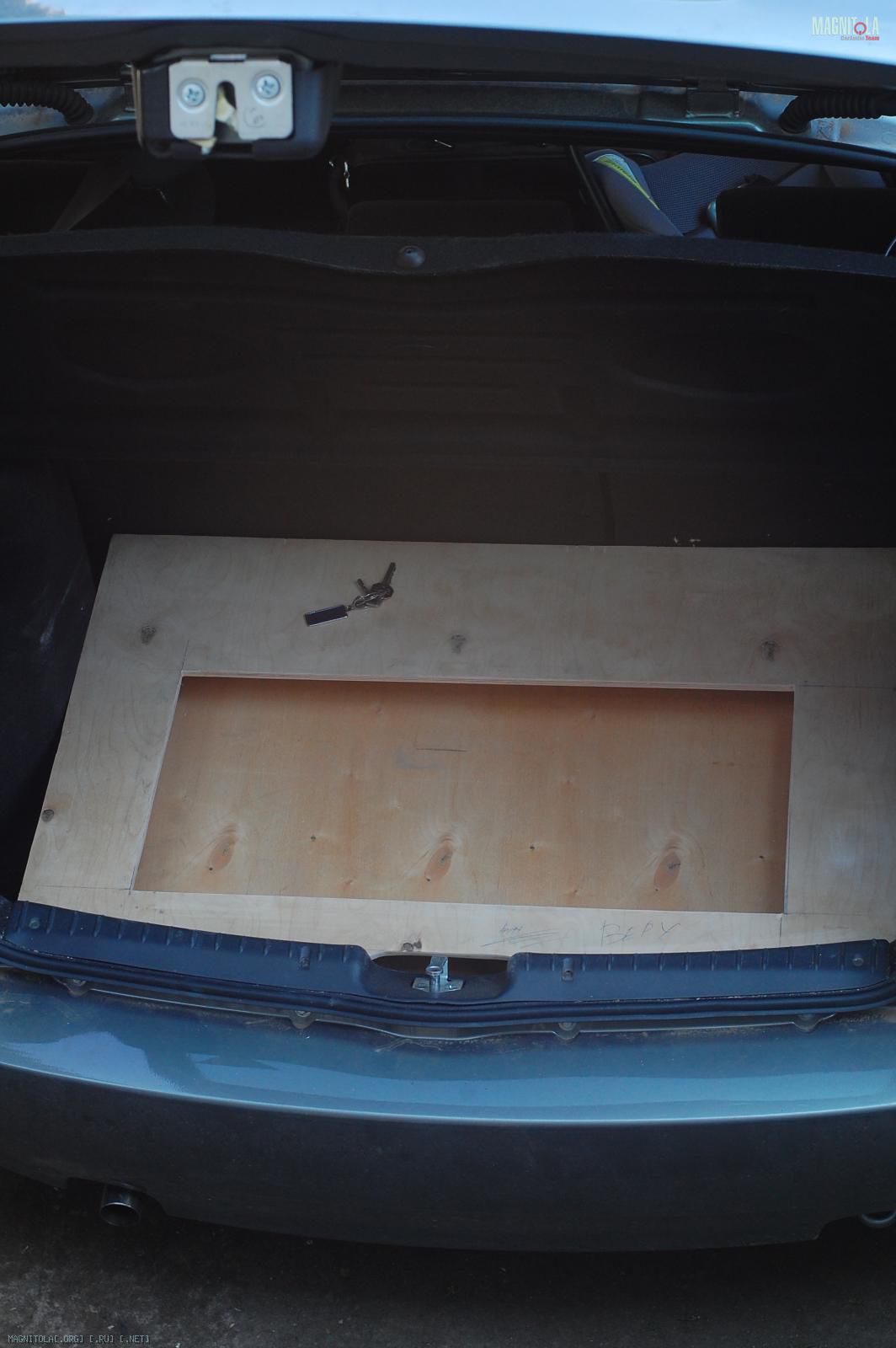

Фальшпол практически готов. Все зашкурил, выровнил, покарсил, обтянул карпетом. Карпет взял мелковорсовый - тянется хорошо, мусор не собирает.
Вложение 402530Вложение 402532Вложение 402534Вложение 402536Вложение 402538Вложение 402540Вложение 402542Вложение 402544Вложение 402546Вложение 402548Вложение 402550Вложение 402552

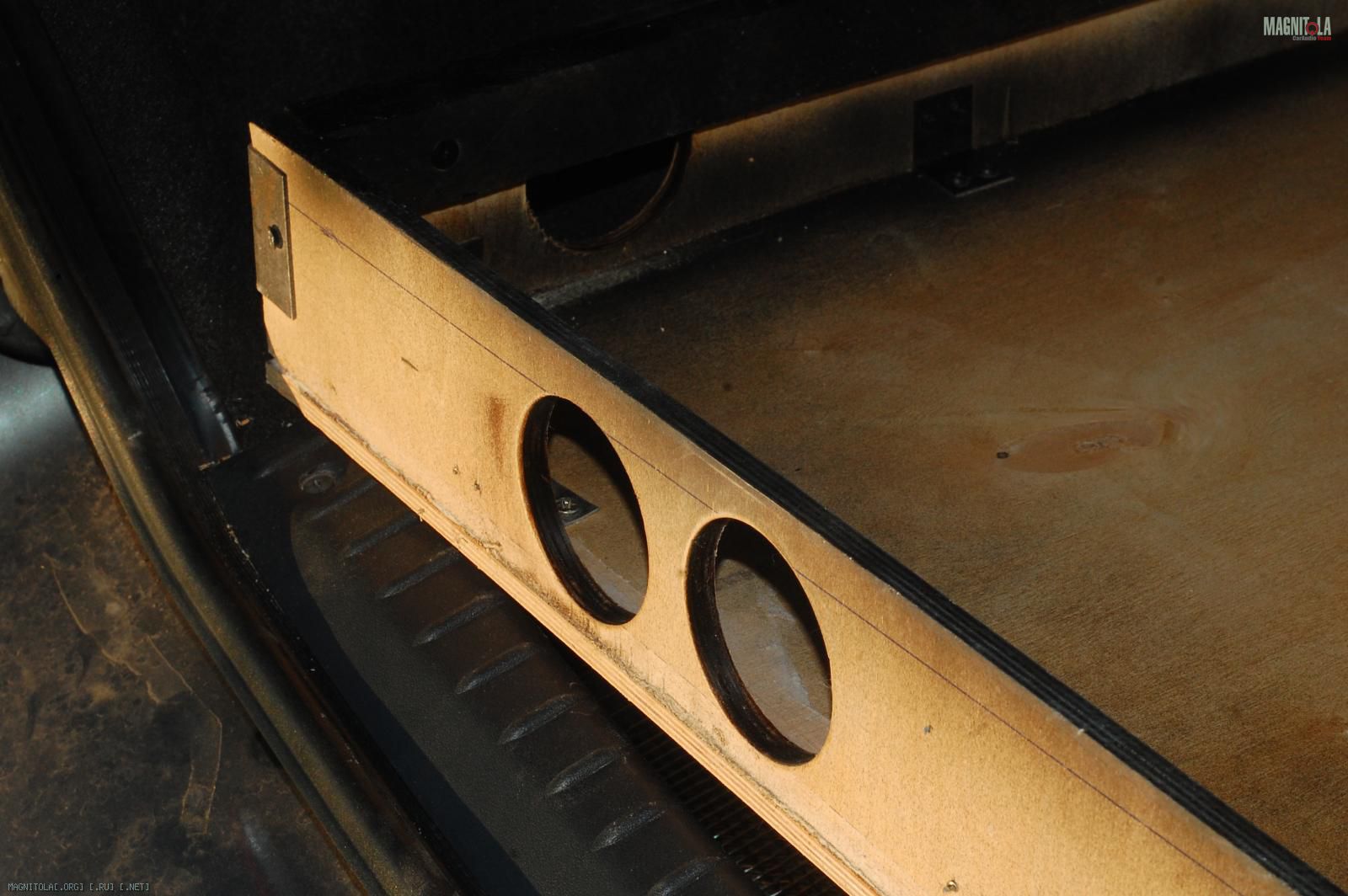

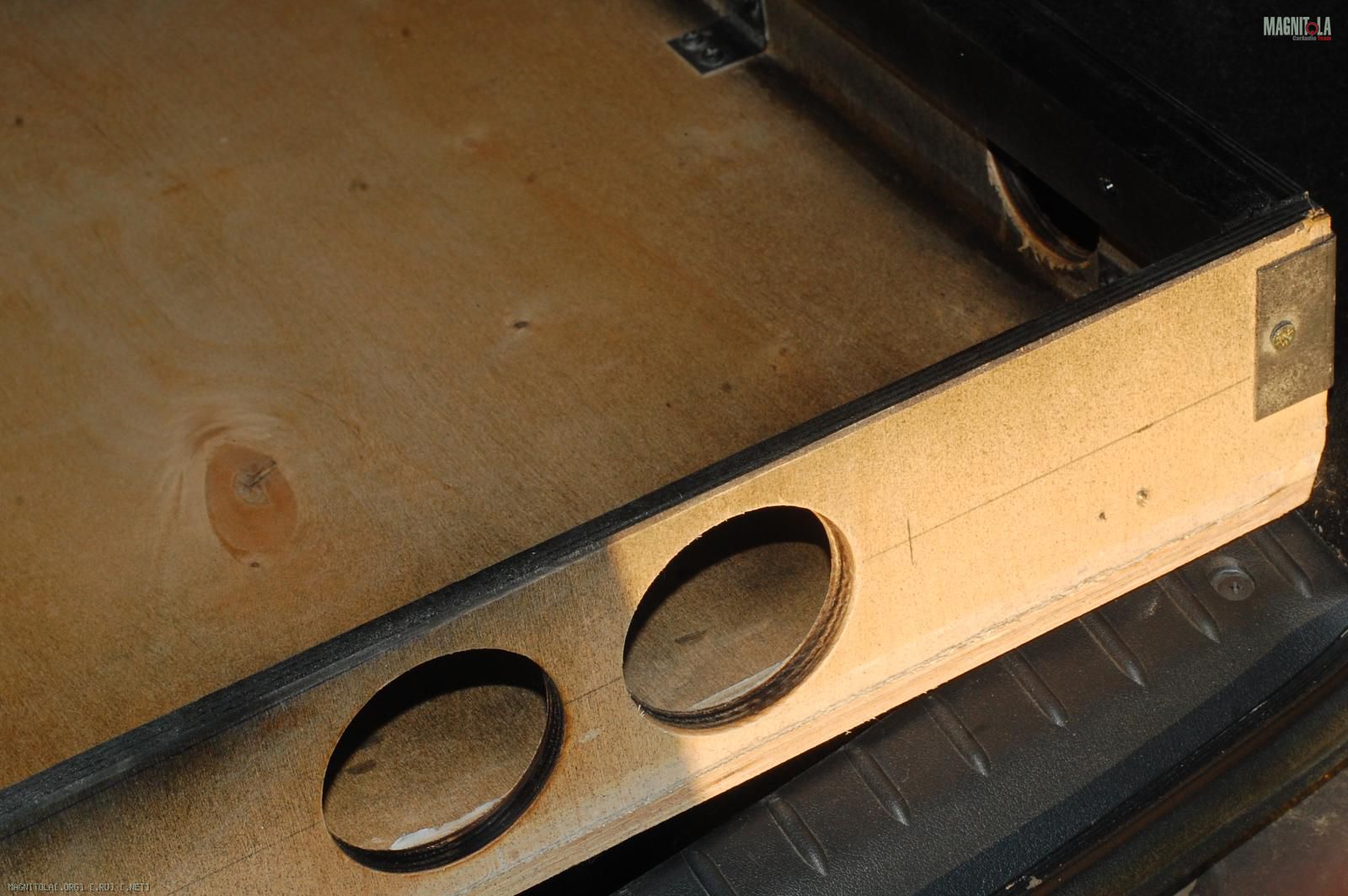

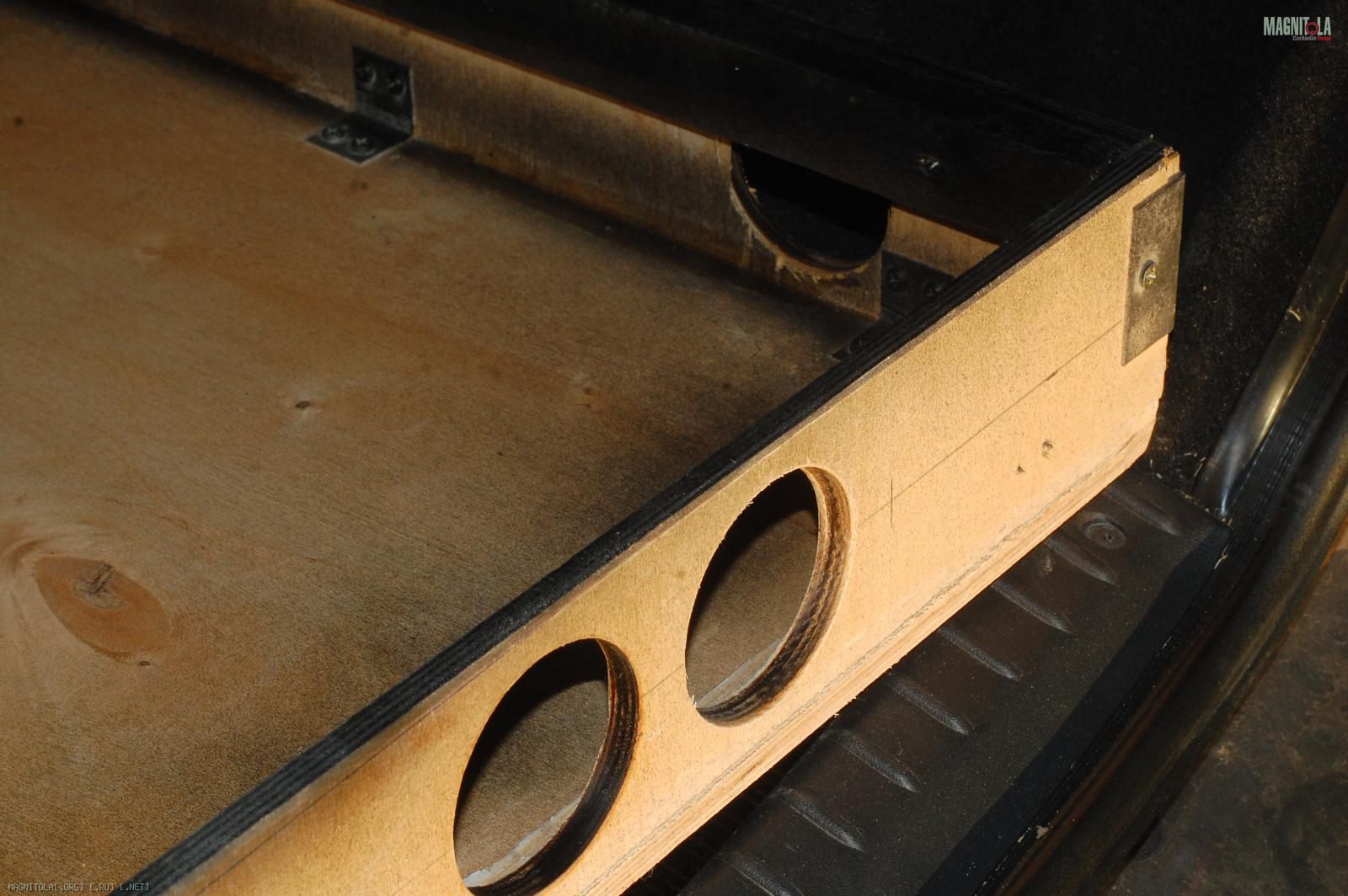

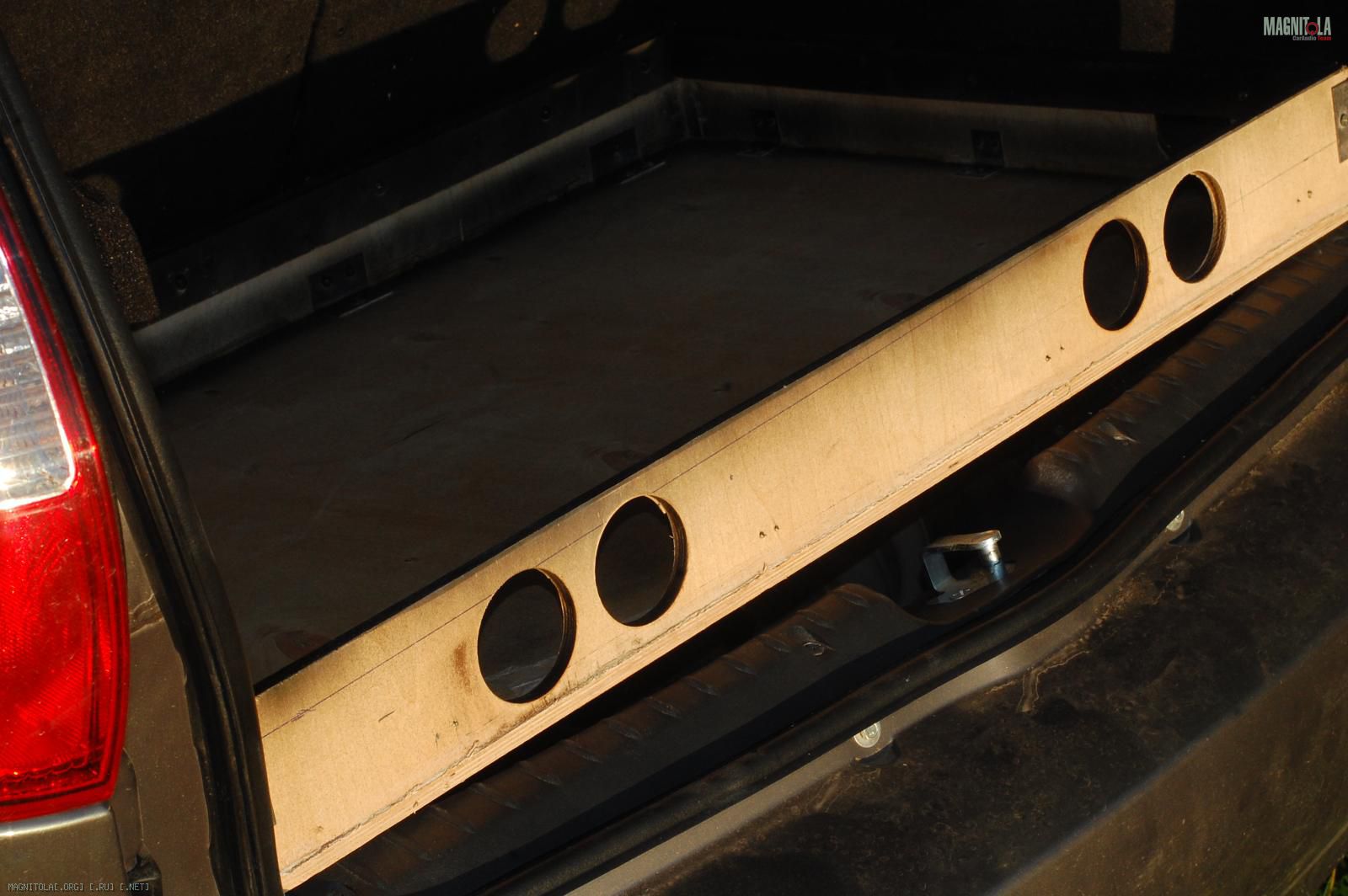

Чтобы усилителем было легче дышать, сделал отверстия. Вложение 402554Вложение 402556Вложение 402558Вложение 402560Вложение 402562
Короб получился прочный. К тому же по периметру короба сделана окантовка из реек 2,5 на 2 см, что придало дополнительную прочность.

Сижу и ломаю голову, как ложить проводку, чтобы не получить помех и наводок. Проводка - риторический вопрос для меня. Прошу ВАС, друзья, помочь по возможности в этом нелегком вопросе. Главное - косяков не наловить.

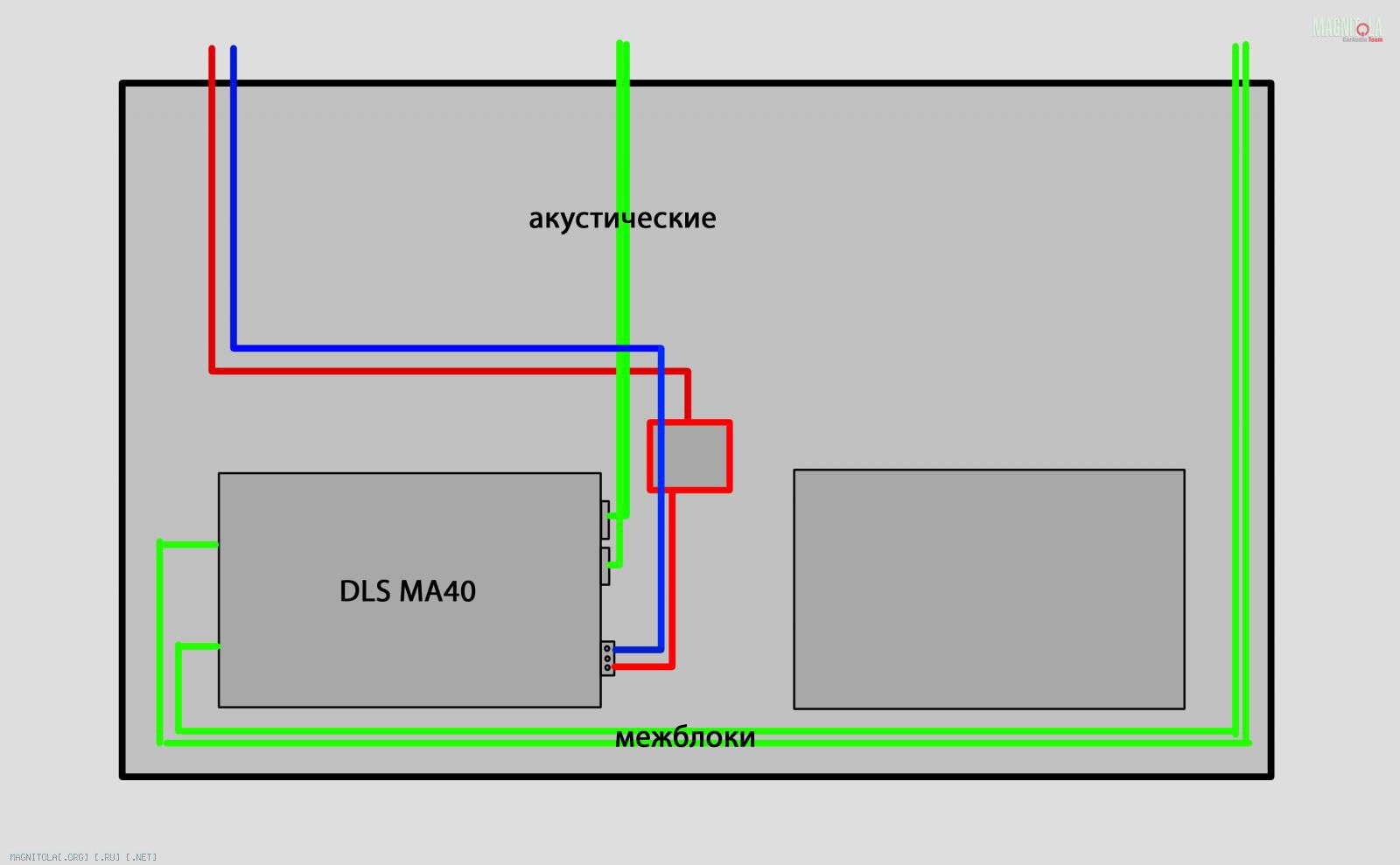

Вариант №1.
Вложение 402712
Акустические провода (вдоль центрального тоннеля) под прямым углом пересекают силовые (по левому борту). Межблоки в обход по правому борту авто.Что не так?Как будет лучше?

Разверним ДЛС на 180 градусов. длинные межблоки ни к чему. Питание с акустикой хоть в жгут крути (если генератор живой), а длинные межблоки - не гуд.Правый серый прямоугольник - это что?

Цитата:

---

Сообщение от fox proteus

Правый серый прямоугольник - это что?

---

Скорее всего это усь на САБ...

если у него будет аткая же конфигурация входов-выходов, то межблоки заведешь к усям по центру между ними, сила к ДЛСу придёт по левому борту, сила от дистриба возле ДЛСа вдоль порога багажника пойдёт на сабовый усь, акустику от сабового уся поведёшь как удобнее. и почти никакой мешанины.Вложение 402742

Цитата:

---

Сообщение от ABukharov

Скорее всего это усь на САБ...

---

Да, это усь на саб. Пока его нет, как и саба в общем. Планируется ДЛС МА23 или Kicx QS 2.160 - конфигурация у них одинаковая.
В общем получается, что питание с акустикой можно вблизи вести?А как же там что-то про "перекрест под 90 градусов"?)

Цитата:

---

Сообщение от Денис2386

"перекрест под 90 градусов"?)

---

Это если межблок не получается вдали от силы провести, то его можно с силой пересечь под 90 градусов (или под 270 - кому как нравится))))

Цитата:

---

Сообщение от fox proteus

если у него будет аткая же конфигурация входов-выходов, то межблоки заведешь к усям по центру между ними, сила к ДЛСу придёт по левому борту, сила от дистриба возле ДЛСа вдоль порога багажника пойдёт на сабовый усь, акустику от сабового уся поведёшь как удобнее. и почти никакой мешанины.Вложение 402742

---

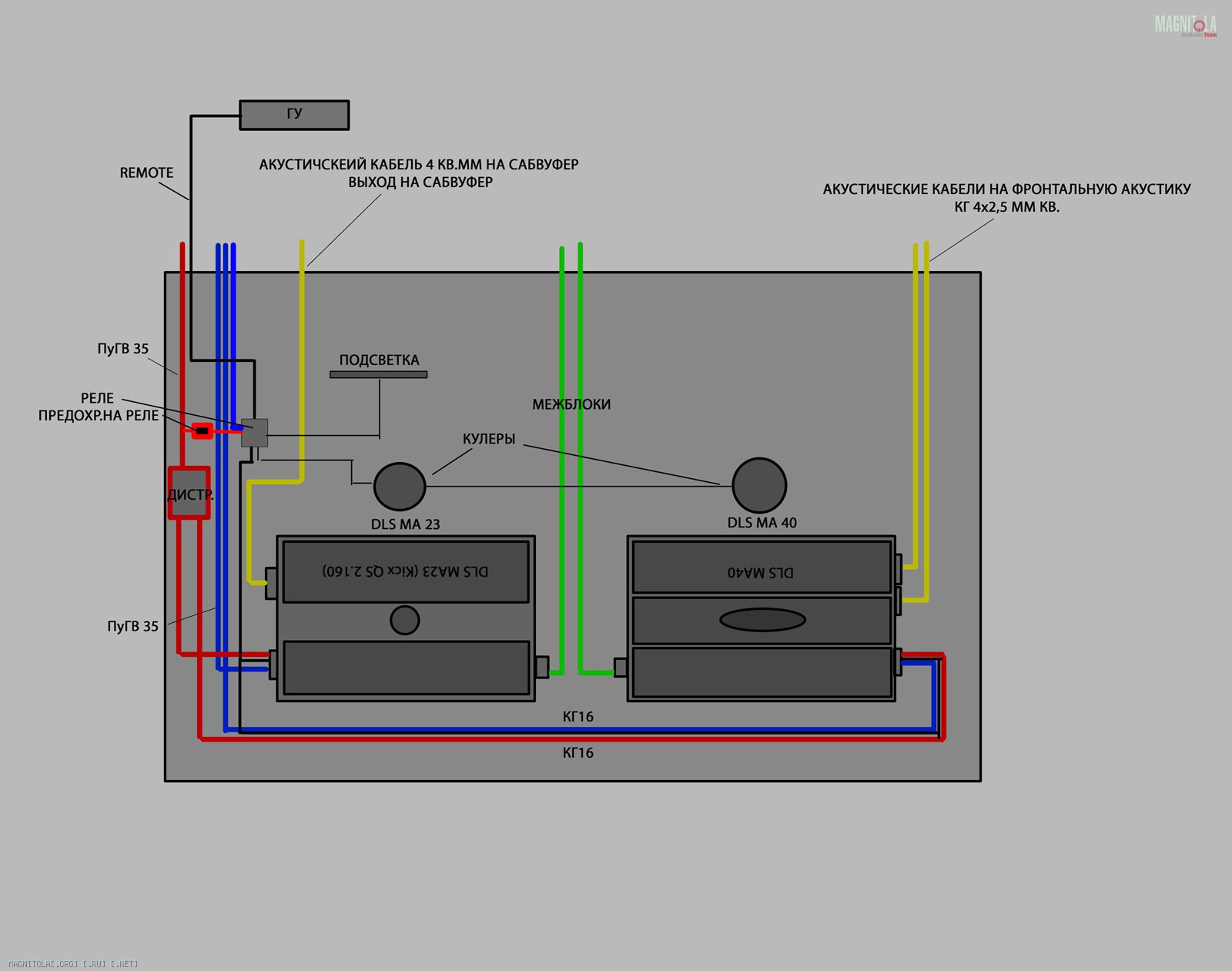

Ну вот в общем, накидал. Так, я думаю, будет нормально.
Вложение 402992
Из плюсов вижу:
1. Отсутствие пересечений силы с межблоками.
2. Свободный доступ до настроек усилителей по центру.

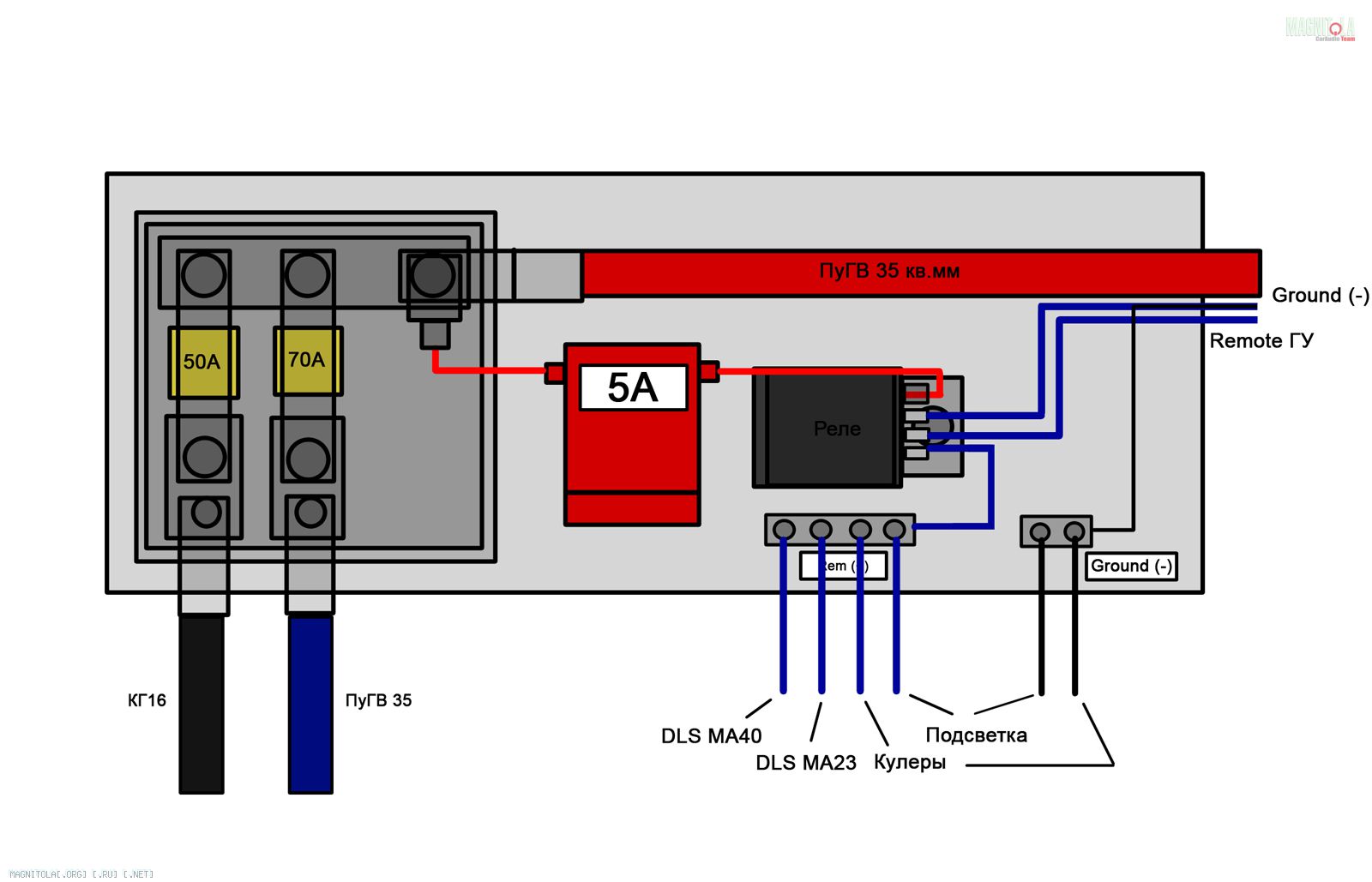

Дополнительная схема узла Rem.
Вложение 403020

Решил остановиться на DLS MA23, как сабовом усилителе. Достаточно минимальных настроек и мощность хорошая. Фазу с ГУ можно будет крутить, благо Бремен позволяет)
Осталось его найти и купить)
Если подберу и сабовое звено от DLS, так вообще система "монобрендовая" получится))))

По-моему, неплохо выходит.

Цитата:

---

Сообщение от Денис2386

Решил остановиться на DLS MA23, как сабовом усилителе.

---

не слабоват будет для сааба ? хотя если на вырост для трехполосного фронта потом пустить его на миды а вместо него норомальный моник взять ват эдак на 350......

Цитата:

---

Сообщение от костян-ди

не слабоват будет для сааба ? хотя если на вырост для трехполосного фронта потом пустить его на миды а вместо него норомальный моник взять ват эдак на 350......

---

Ну 200 ватт номинальной мощности он мне обеспечит точно) Мне давилова не надо. Я думаю, для 10-ки сабвуфера самое то будет..

---------- Сообщение добавлено 15.06.2013 в 12:45 ----------

Реле буду подключать по следующей схеме (реле обычное):
87 контакт - питание + (постоян.)
85 контакт - питание - (постоян.)
30 контакт - к усилителям, кулерам, подсветке.
86 контакт - от РЕМ ГУ.
Так вроде?
В радиотехнике не силен. В одной из тем читал, что некоторые товарищи ещё диод вешать предлагают, якобы для защиты ключа РЕМ ГУ?Так ли это?Можно ли обойтись без диода?

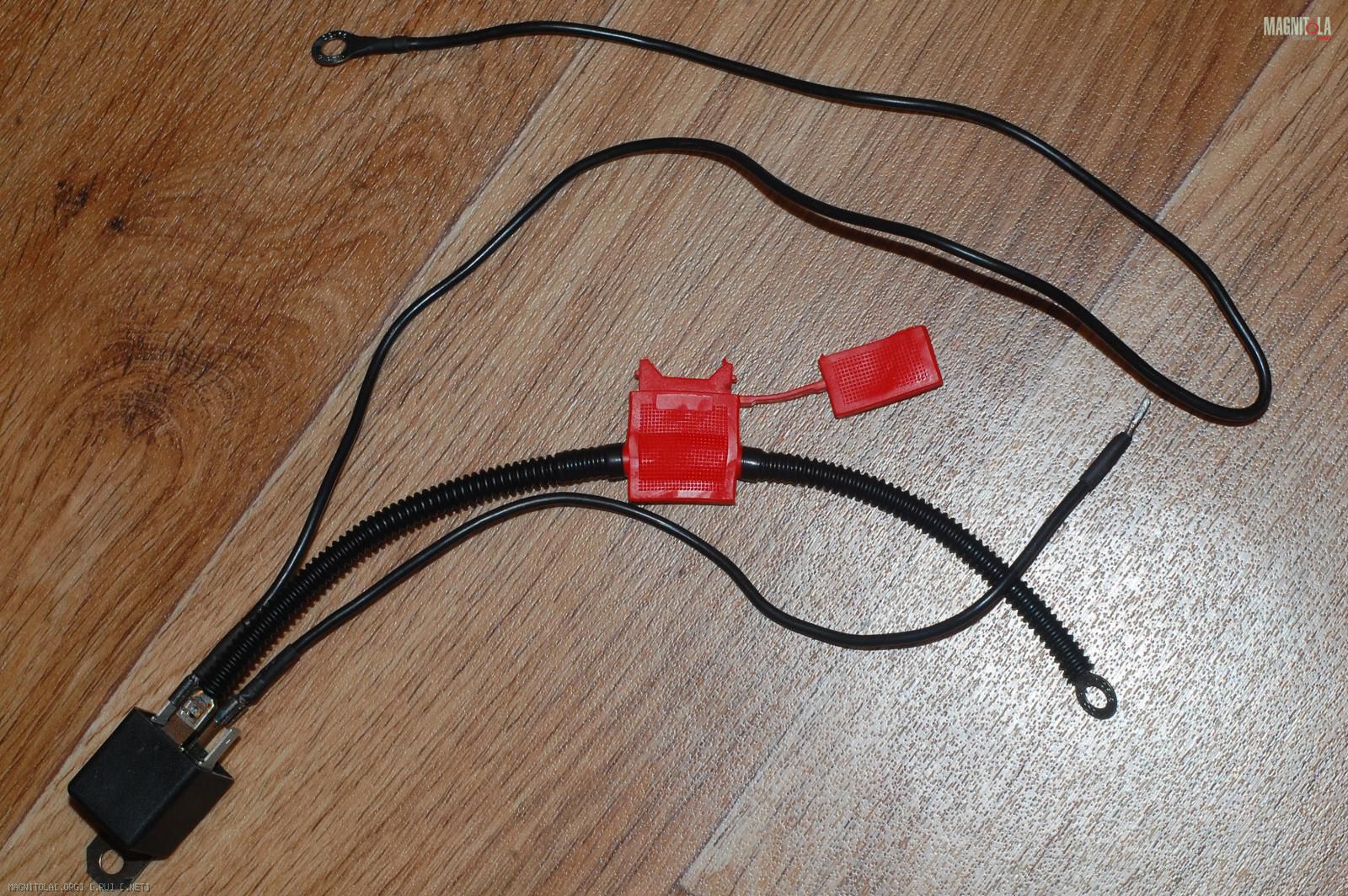

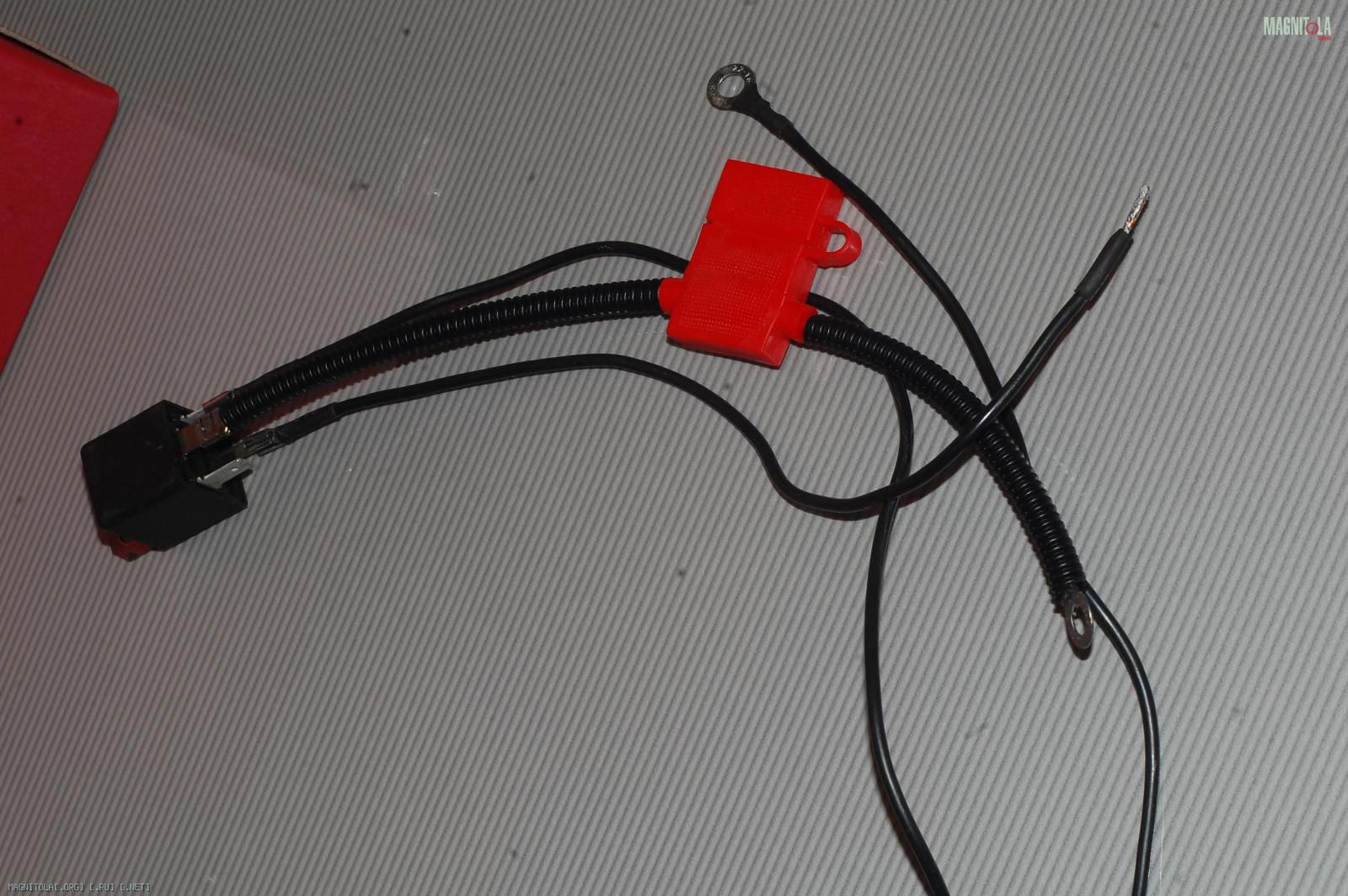

Запаял блок Rem.
Вложение 403450Вложение 403452

Пошел мутить проводку)Ух, дай силы мне в этом нелегком деле))

Цитата:

---

Сообщение от Денис2386

Пошел мутить проводку)Ух, дай силы мне в этом нелегком деле))

---

разбирать салон будеш так сразу шумку делай.........

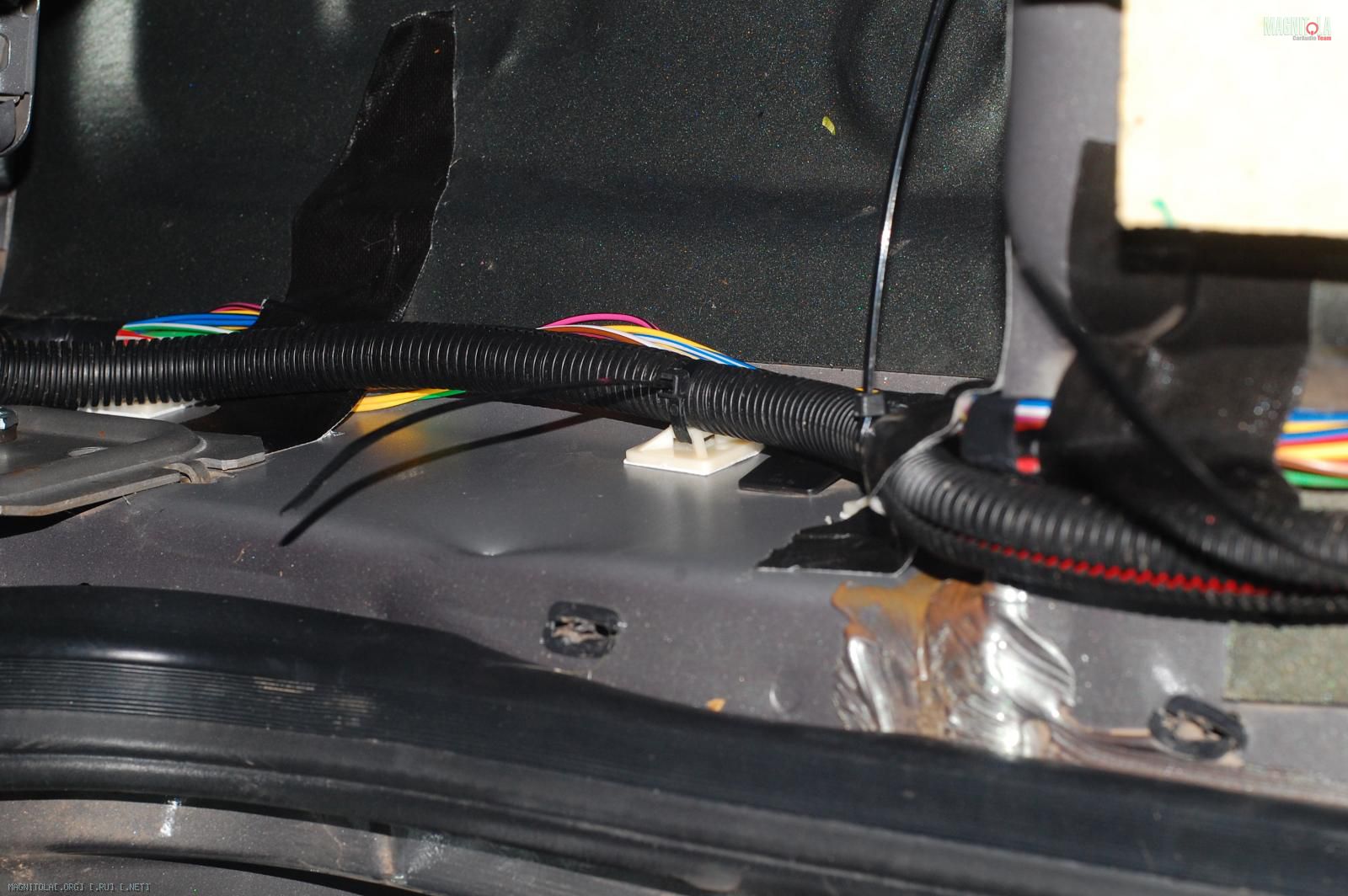

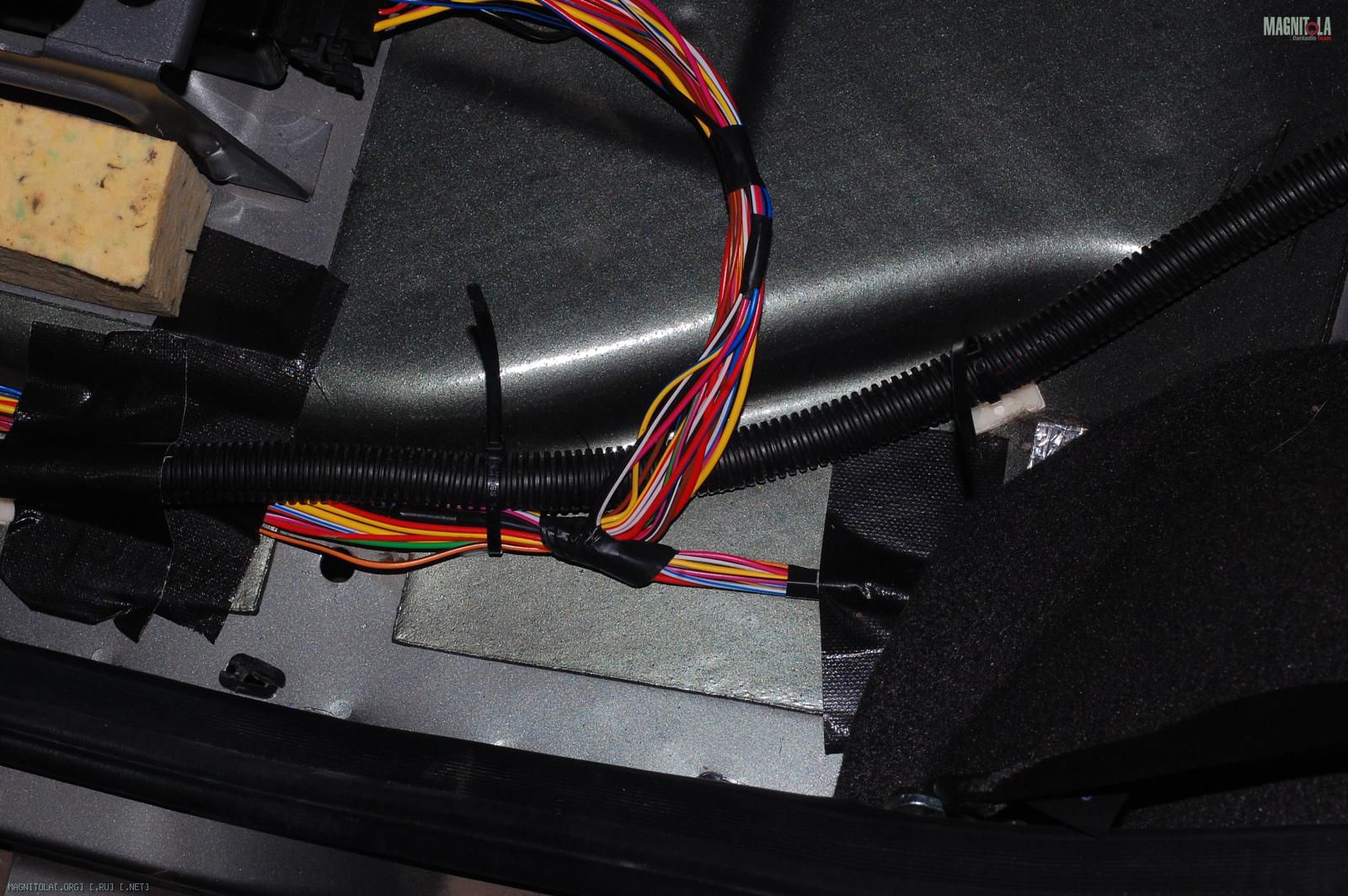

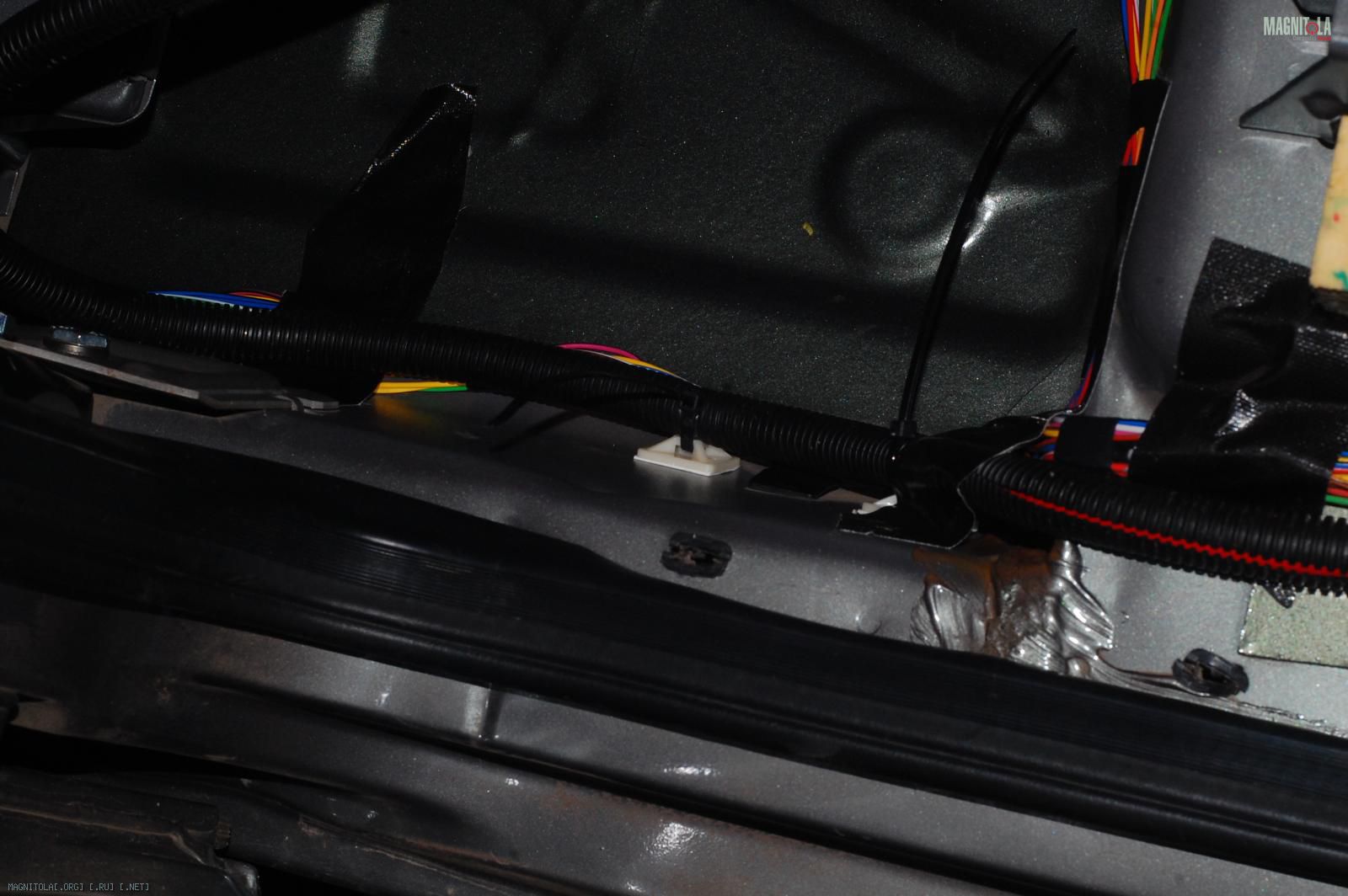

Проложил силовой кабель. Времени толком не было - дела домашние. Сегодня после обеда добрался до гаража. Жара ужасная, работать тяжело. Полдня провел в поисках спец. головки на ключ, чтобы сиденья снять)..В принципе, ничего сложного нет. Главное аккуратность и последовательность..
Вложение 404382Вложение 404392Вложение 404394

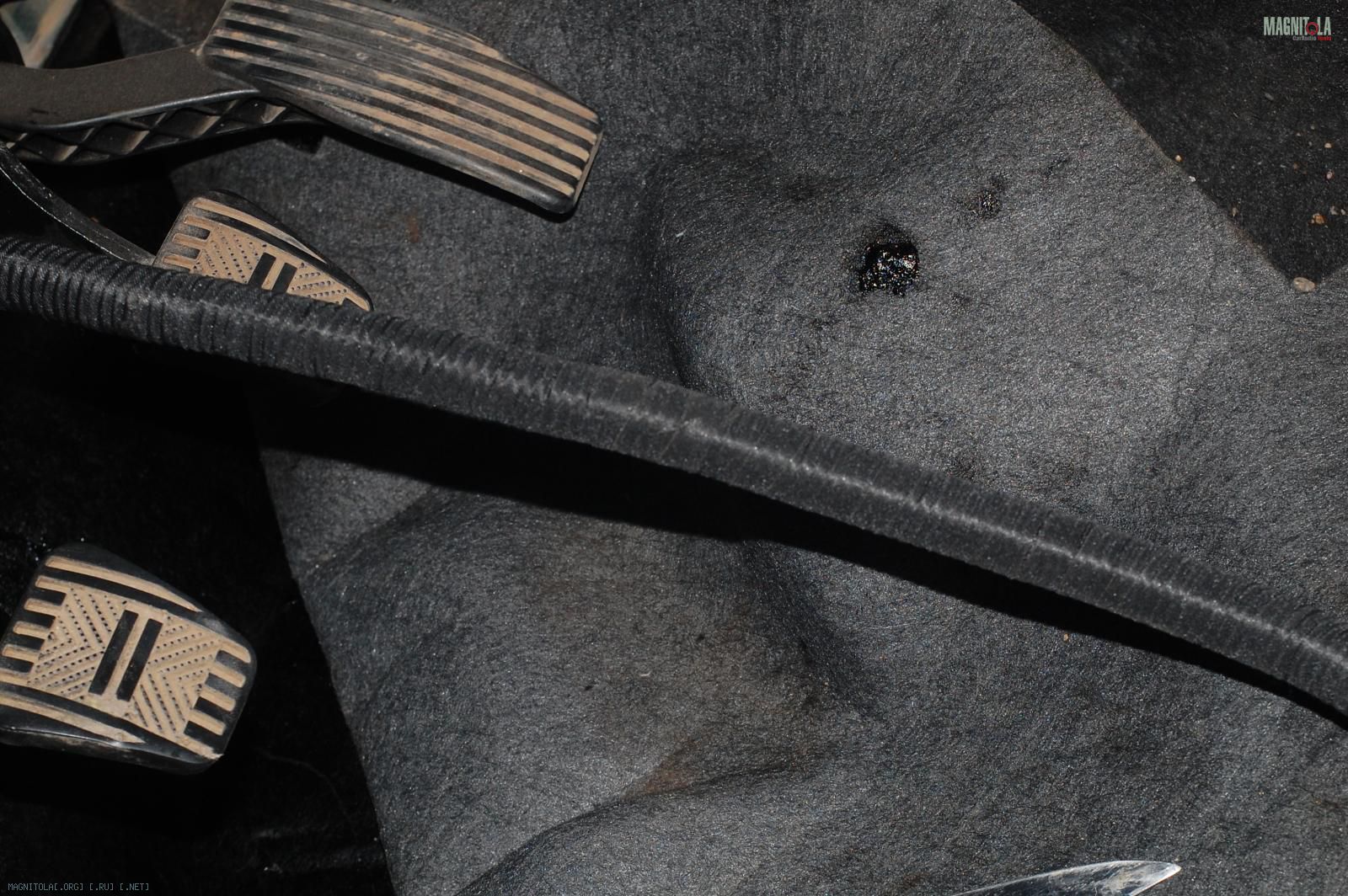

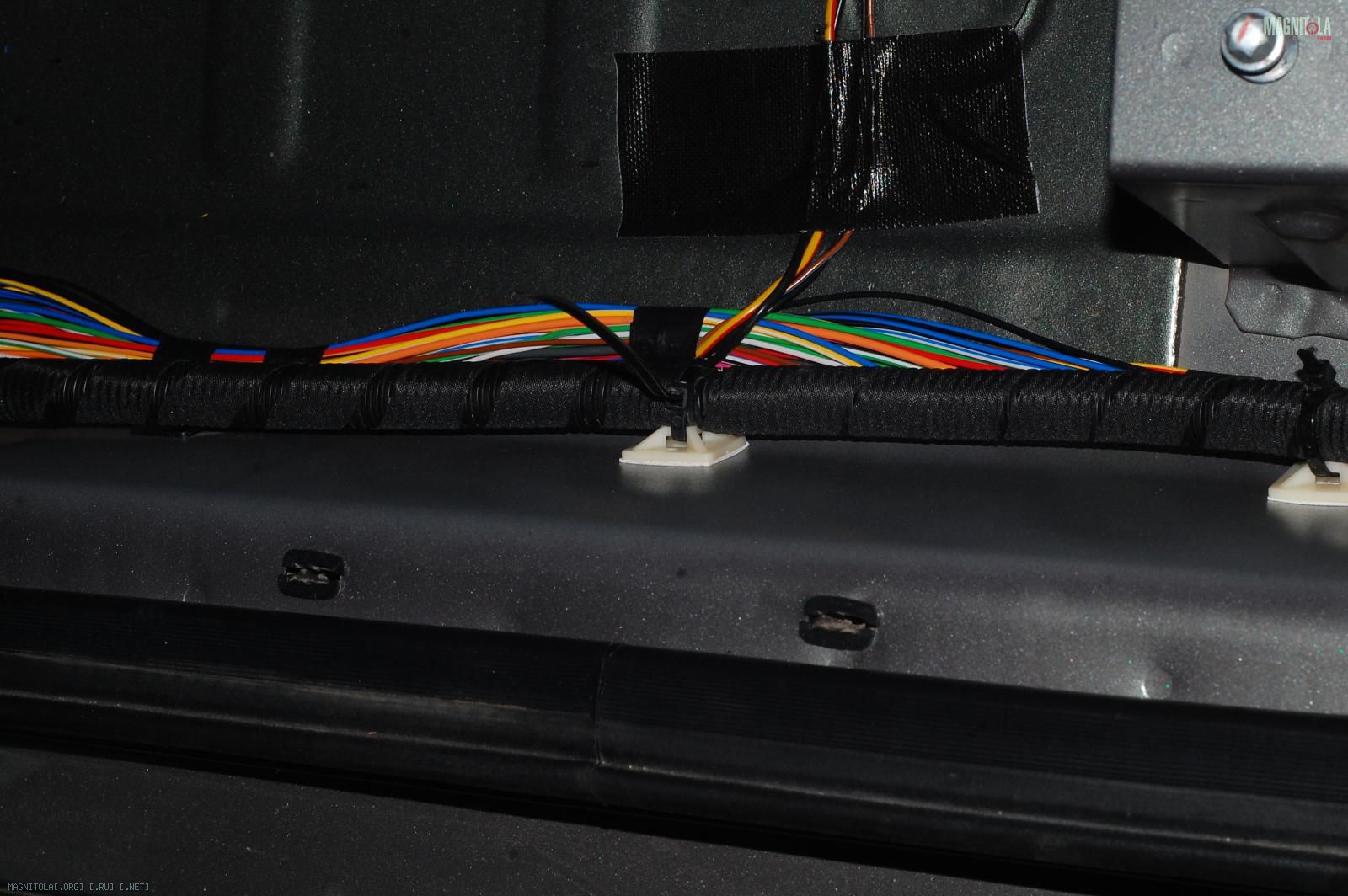

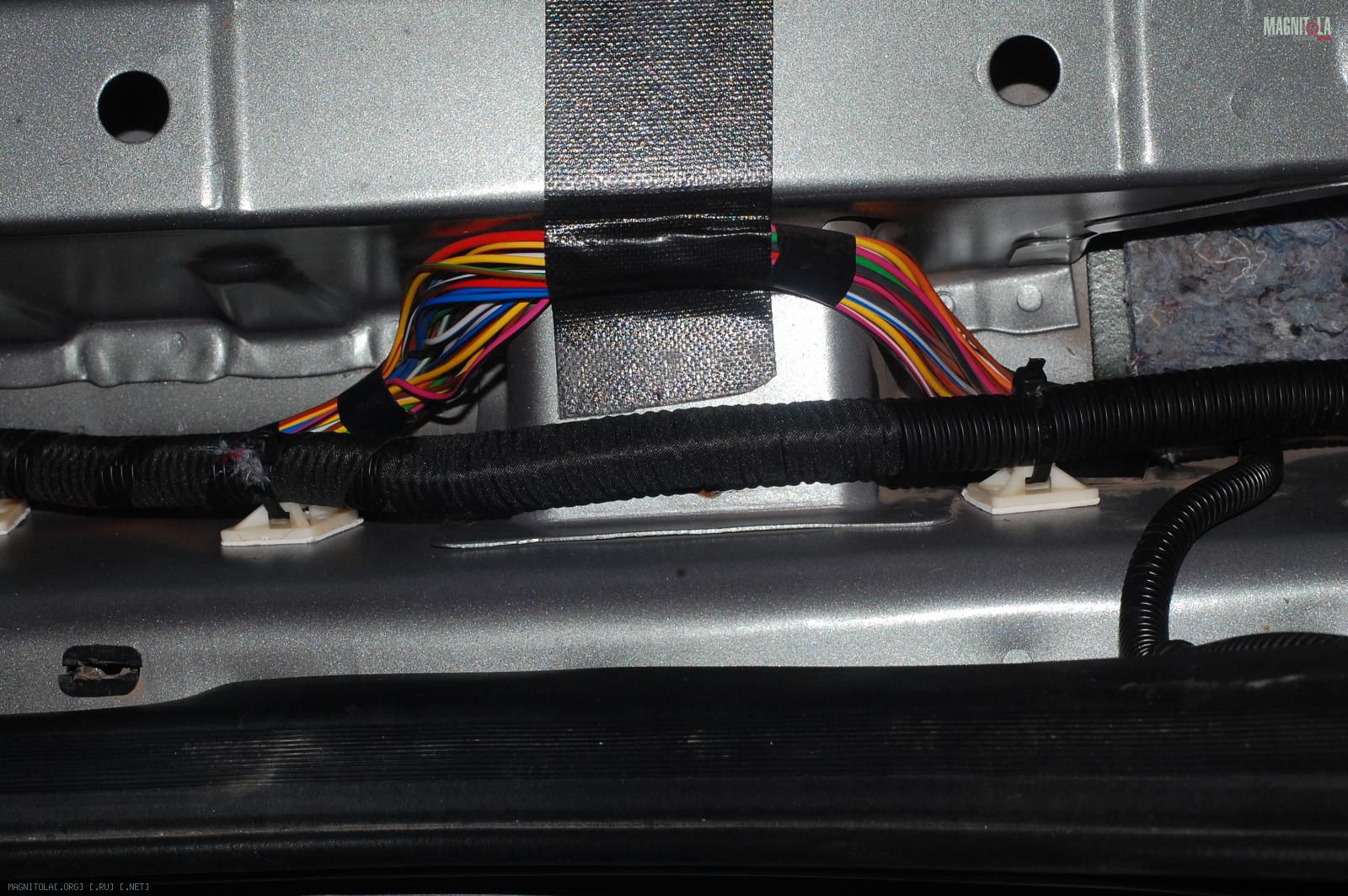

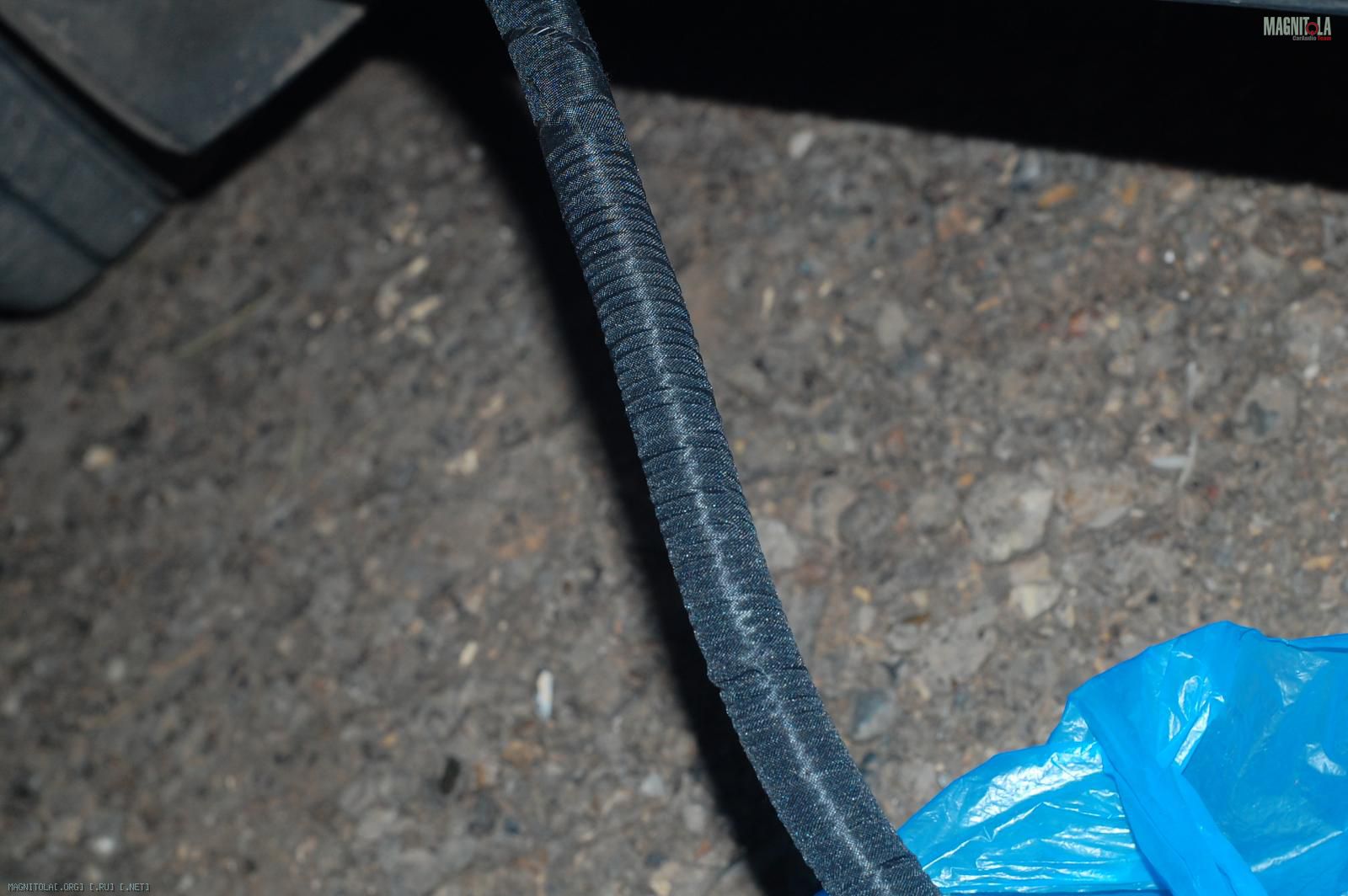

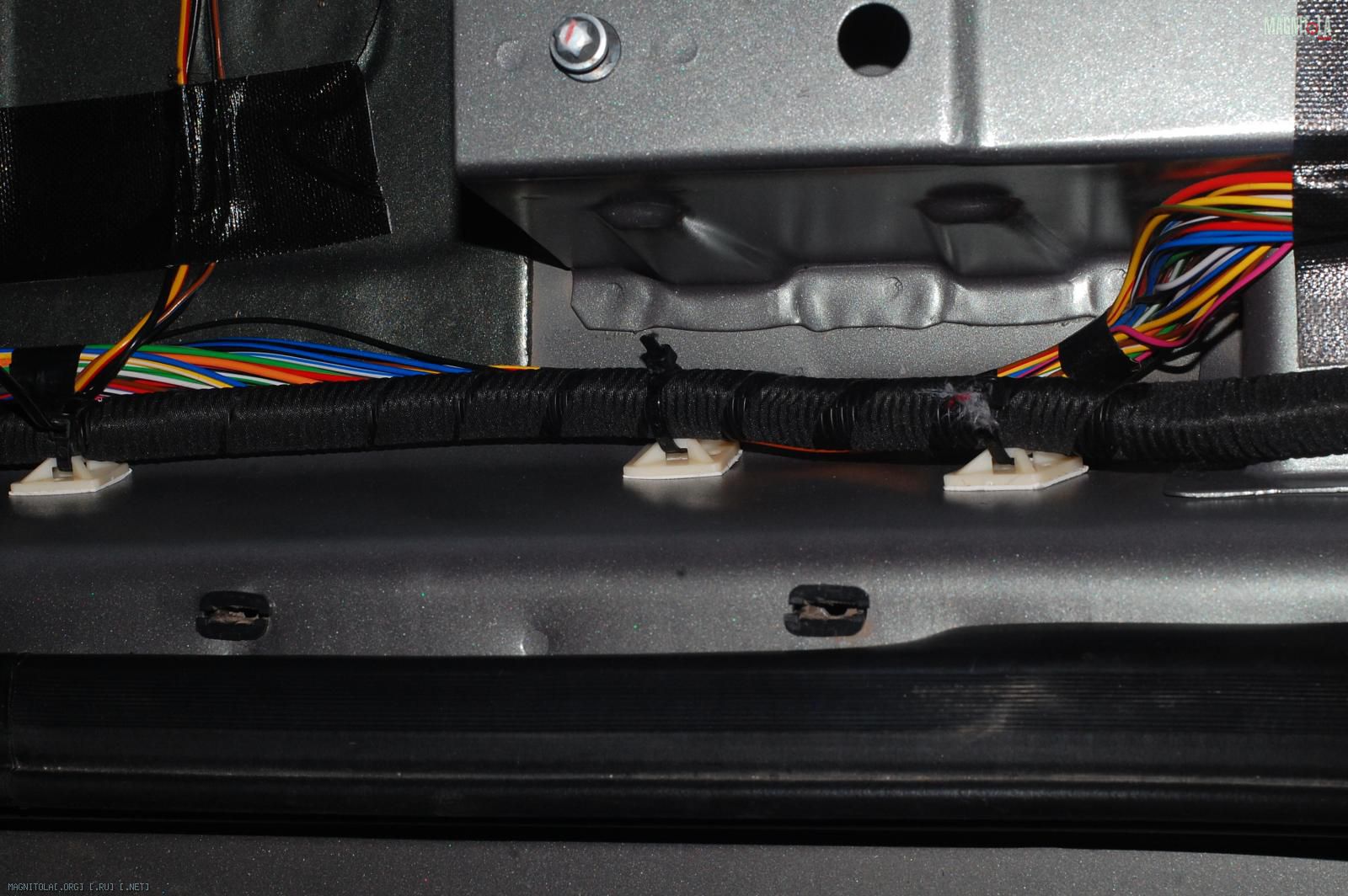

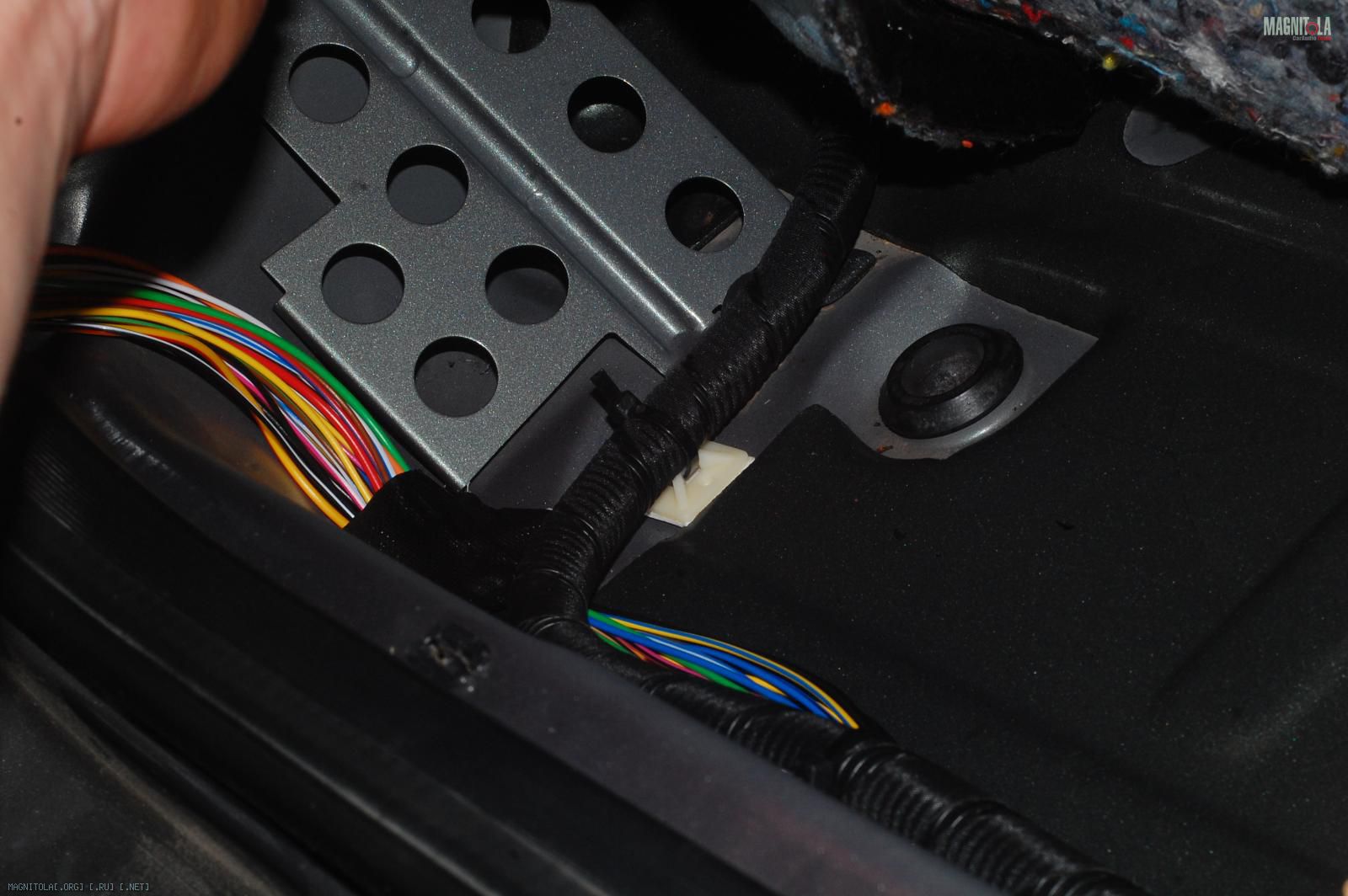

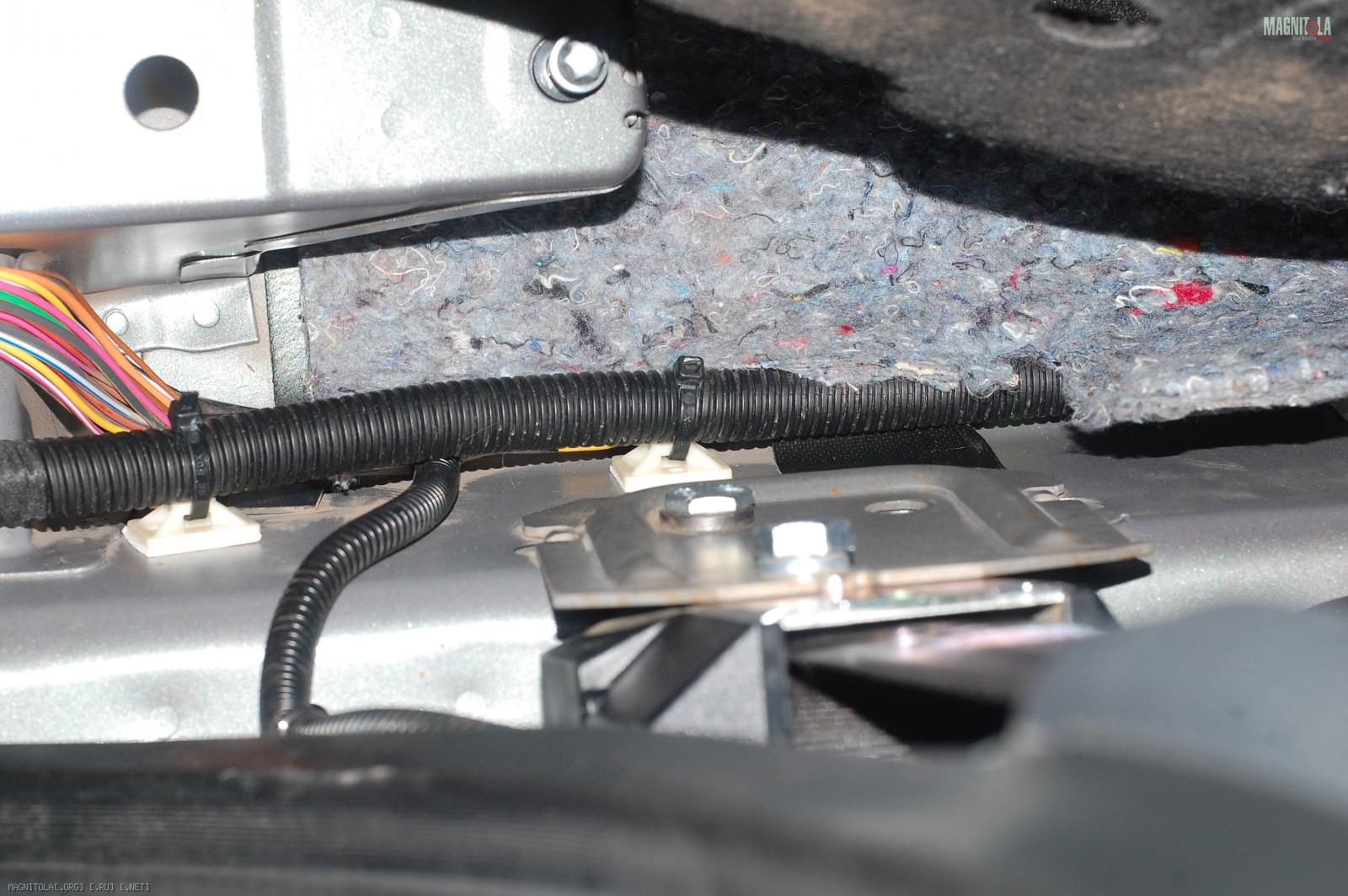

В местах перегибов решил дополнительно обмотать гофру тканевой изолентой. Вложение 404396Вложение 404398Вложение 404400Вложение 404402Вложение 404404Вложение 404406Вложение 404408Вложение 404410Вложение 404412

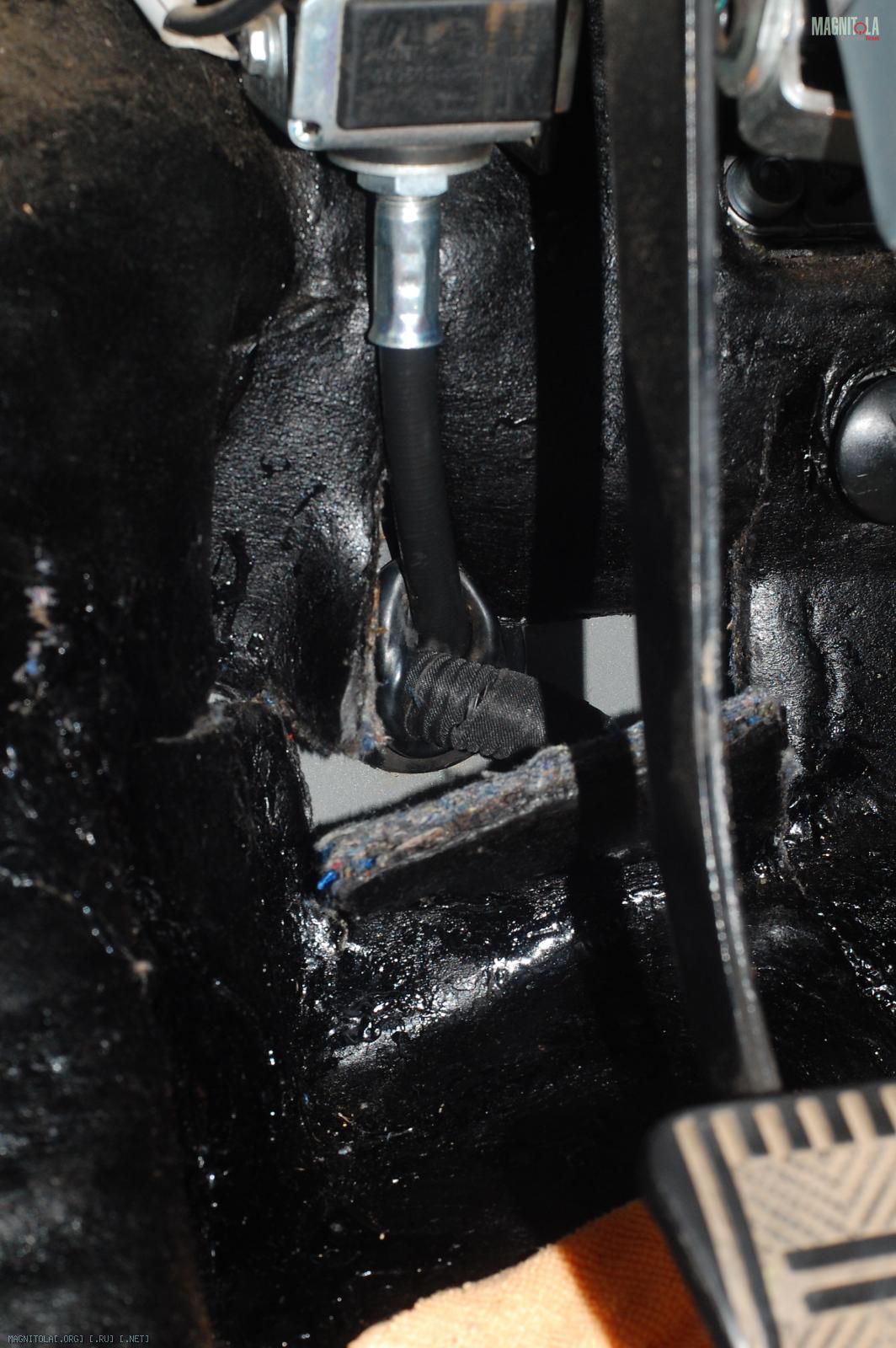

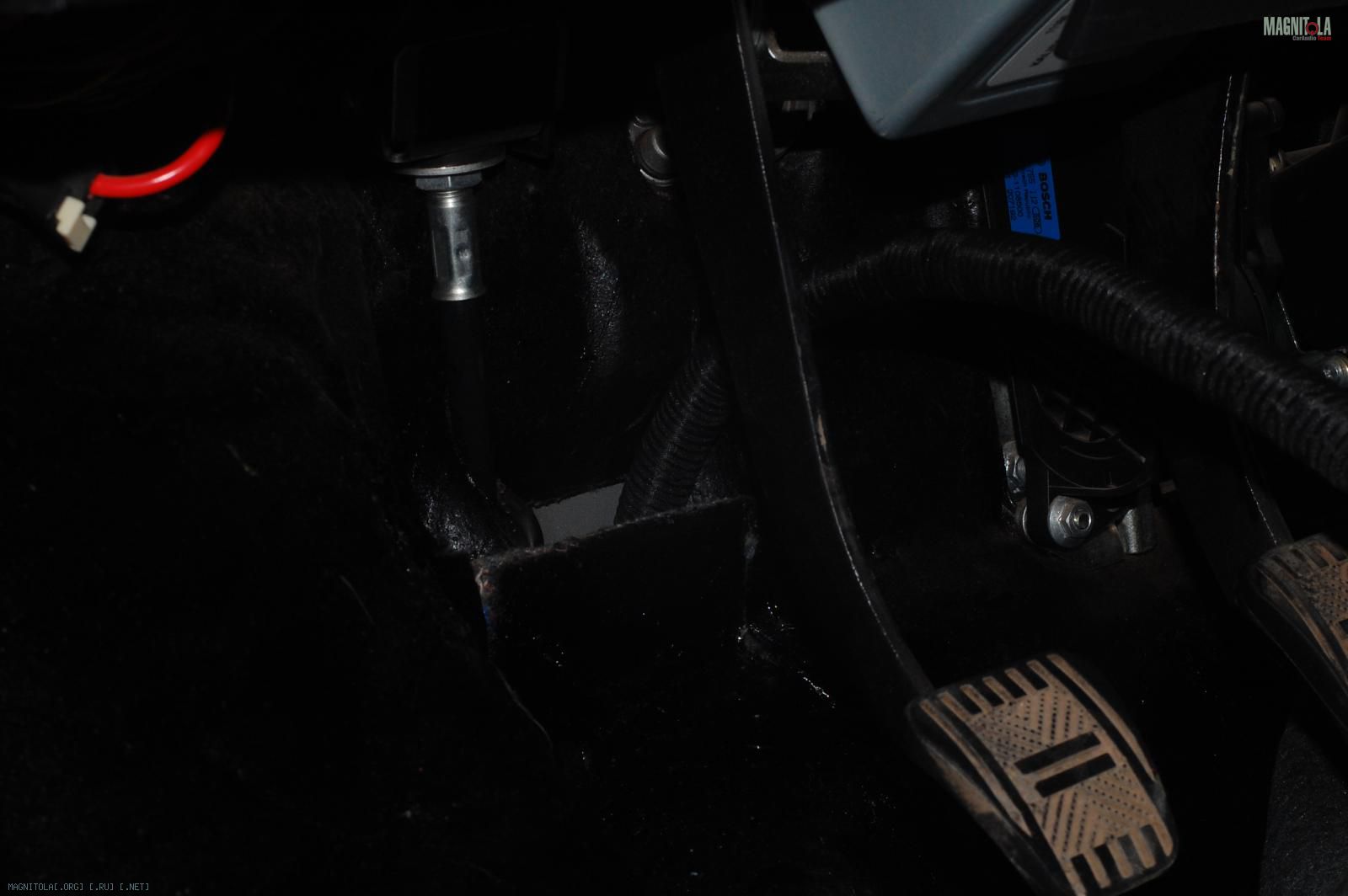

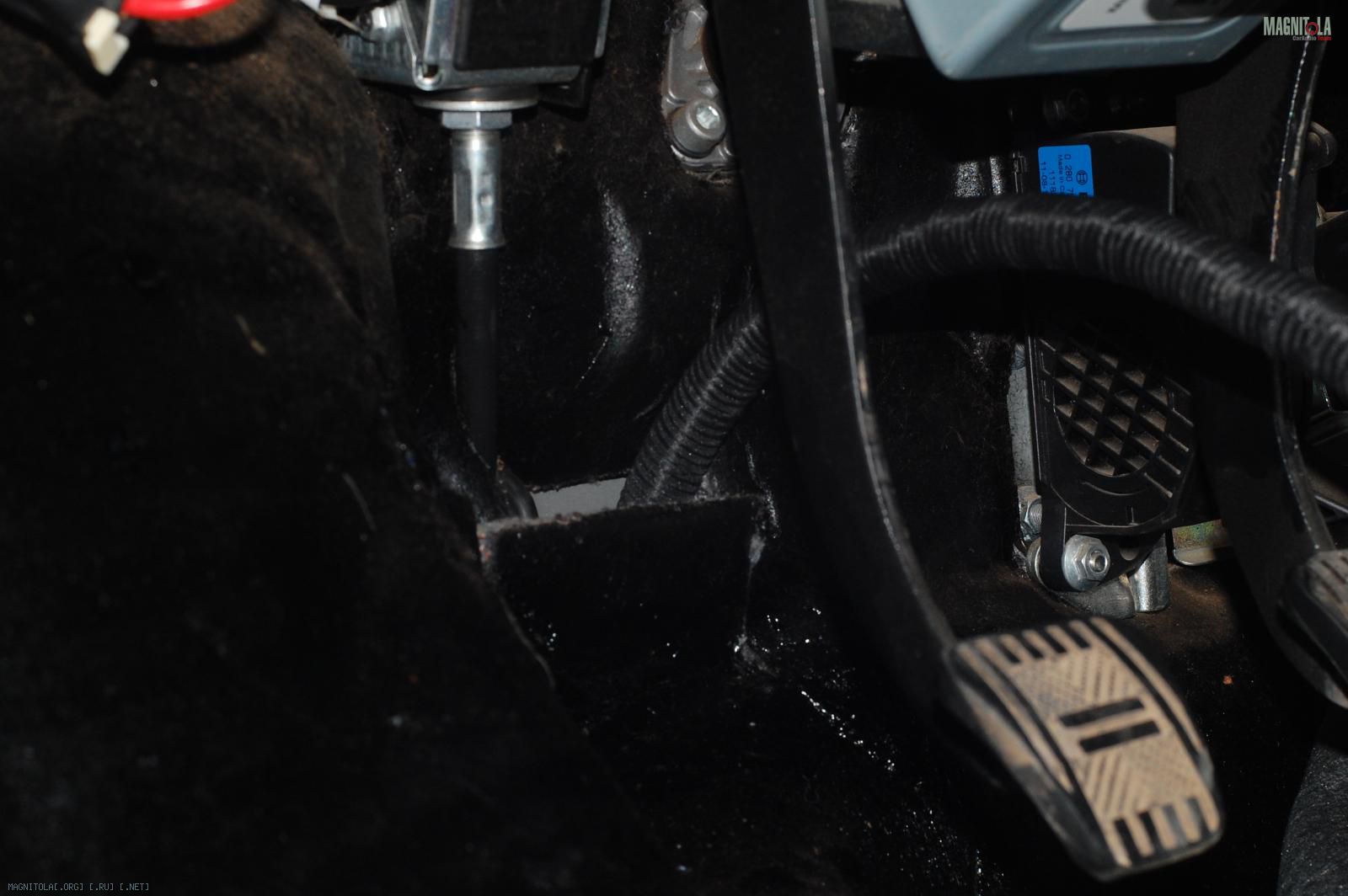

Переход в моторный отсек вместе с тросиком сцепления через стандартную резиновую манжету. Так же обмотал дополнительно всю часть от ниже перехода и до самого дистриба в моторном отсеке тканевой изолентой. Так, думаю, будет безопаснее. Вложение 404416

А вот 14 фотка не вызывает доверия.
Пропусти кабель отдельно с гарантией от возможного касания с кузовом
Изоленту лучше подарить соседу.:smile3:

да

Цитата:

---

Сообщение от ДЕД

Пропусти кабель отдельно с гарантией от возможного касания с кузовом

---

если честно то ни че силе там вжизнь не будет но конечно правильней пропустить ее через отдельную резиновую манжету типа надо стремица к совершенству тем баче тут это сделать недорого да как по днищу пускал площадки не забыл под них замастрячить .......

Цитата:

---

Сообщение от ДЕД

А вот 14 фотка не вызывает доверия.
Пропусти кабель отдельно с гарантией от возможного касания с кузовом
Изоленту лучше подарить соседу.:smile3:

---

Спасибо) Сам сомневался..Прислушаюсь к совету и поступлю именно так. Тем более разбирать салон слева уже не надо будет. А если пропускать через спец.гермоввод сальник, через него пустить только сам кабель или кабель с гофрой вместе?Только бы сверло такого диаметра найти)

Цитата:

---

Сообщение от Денис2386

или кабель с гофрой вместе

---

Проще и надежнее пластиковые две шайбы с резьбой и гайкой.(Втулки)
А в родные резинки-если в них есть вакансии под доп проводку.
Когда сделаешь без компромисов-самому же приятно!!!:smile3:

Цитата:

---

Сообщение от ДЕД

Проще и надежнее пластиковые две шайбы с резьбой и гайкой.(Втулки)
А в родные резинки-если в них есть вакансии под доп проводку.
Когда сделаешь без компромисов-самому же приятно!!!:smile3:

---

Ну да, как раз втулки)А все-таки пустить в нее просто кабель или вместе гофрой?)Извиняюсь за мелочность в некоторых вопросах, сразу делать решил нормально и правильно..

Так если все в гофре...
Зачем ее рвать?

ИМХО и змеи достаточно ,если только кабель не в тонкой резине ,типа кривого КГ

Вот если есть сомнения и нехватка гофры- тогда усиляем как раз места прохода через металл и касание других частей...кстати, на даче в выходные были в гостях и видел новый вид электротехнической гофры, такой раньше не видел.Белая и светлосерая известна давно и для наших нужд совсем непригодна, а эта черная, неразрезная и толще обычной разрезной. Я принял к сведению.

Цитата:

---

Сообщение от nomemory

а эта черная, неразрезная

---

Я из такой 5 лет огурцы на даче поливаю!:rofl:Она идет без вязки-проволоки внутри.
Кстати, неубиваемая!

У нас тут ещё оранжевую продают)Гламурно так))

Цитата:

---

Сообщение от ДЕД

Я из такой 5 лет огурцы на даче поливаю!Она идет без вязки-проволоки внутри.
Кстати, неубиваемая!

---

Ну да, типа такой, только с другим , более крупным профилем, больше похожа на душевой шланг, и диаметром не 22, а 12 нм мм. Гламурная оранжевая опробована и одобрена Энергией, она тоже в РТ преподает... Не скажу, что сильно приглядывался- но думаю- не пропустил бы, если бы увидел.

Вчера послушал у друга напрямую от Пиона 8400БТ Морел Темпо 6)) и понял, что мои купленные за "около" 2 рублей комплект "Немного")) поюзанных DLS r6a ну никак не поет - слишком заезженный подвес, хлопают так, что ого-го)) Это даже мне понять, новичку, что их конец совсем близок). Полазил по форуму, почитал..по цене конечно привлекли Crescendo MBL-6 и твитеры EOS Studio 283c.
Стоит ли заморачиваться, сыграются ли? Будут играть поканально от ДЛС МА40, Бремеy МП74 - ГУ, на саб - ДЛС МА23, саб -ESX SX1040. В принципе жанры различные совсем: от попсы до даб-степа))

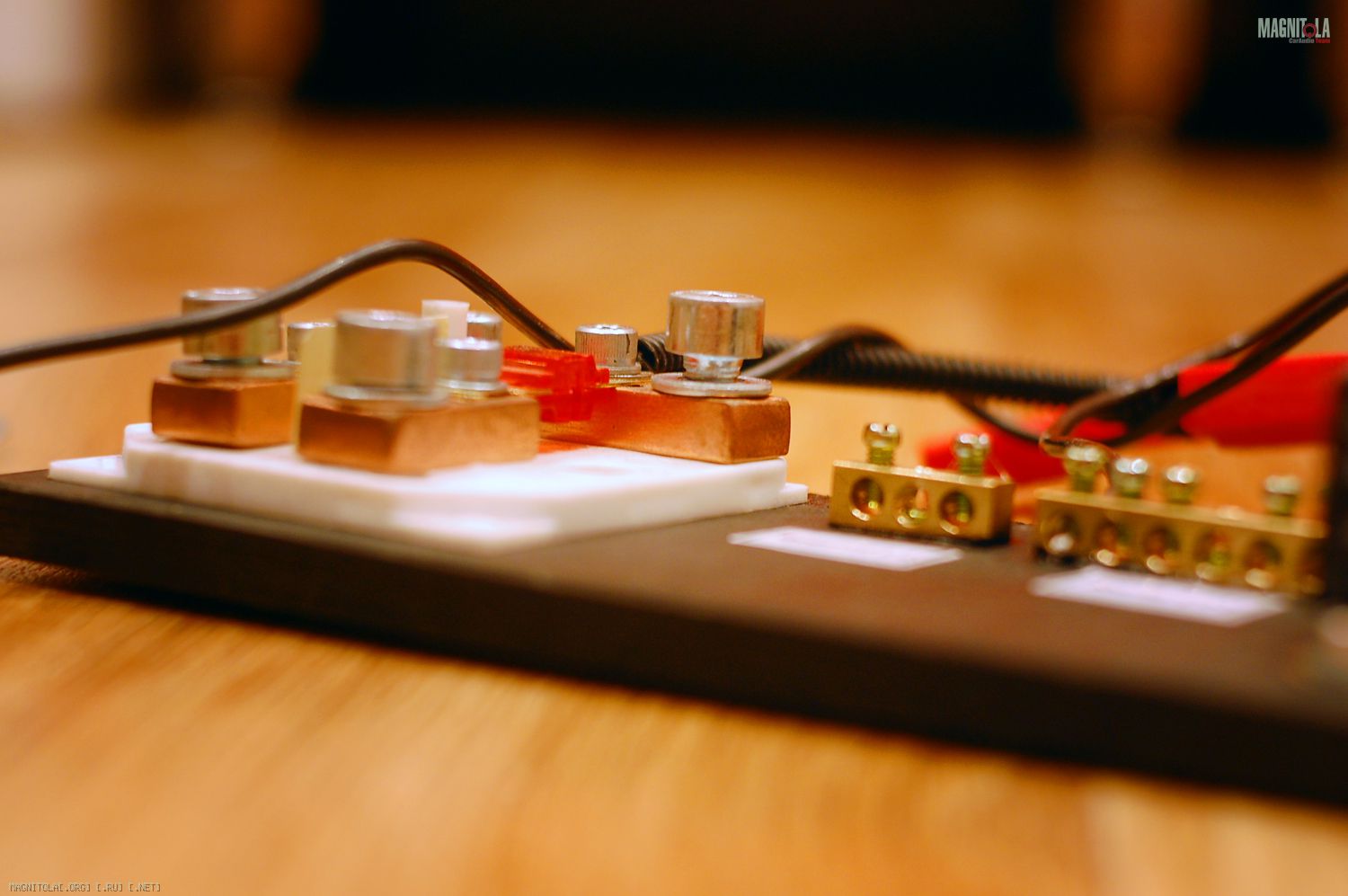

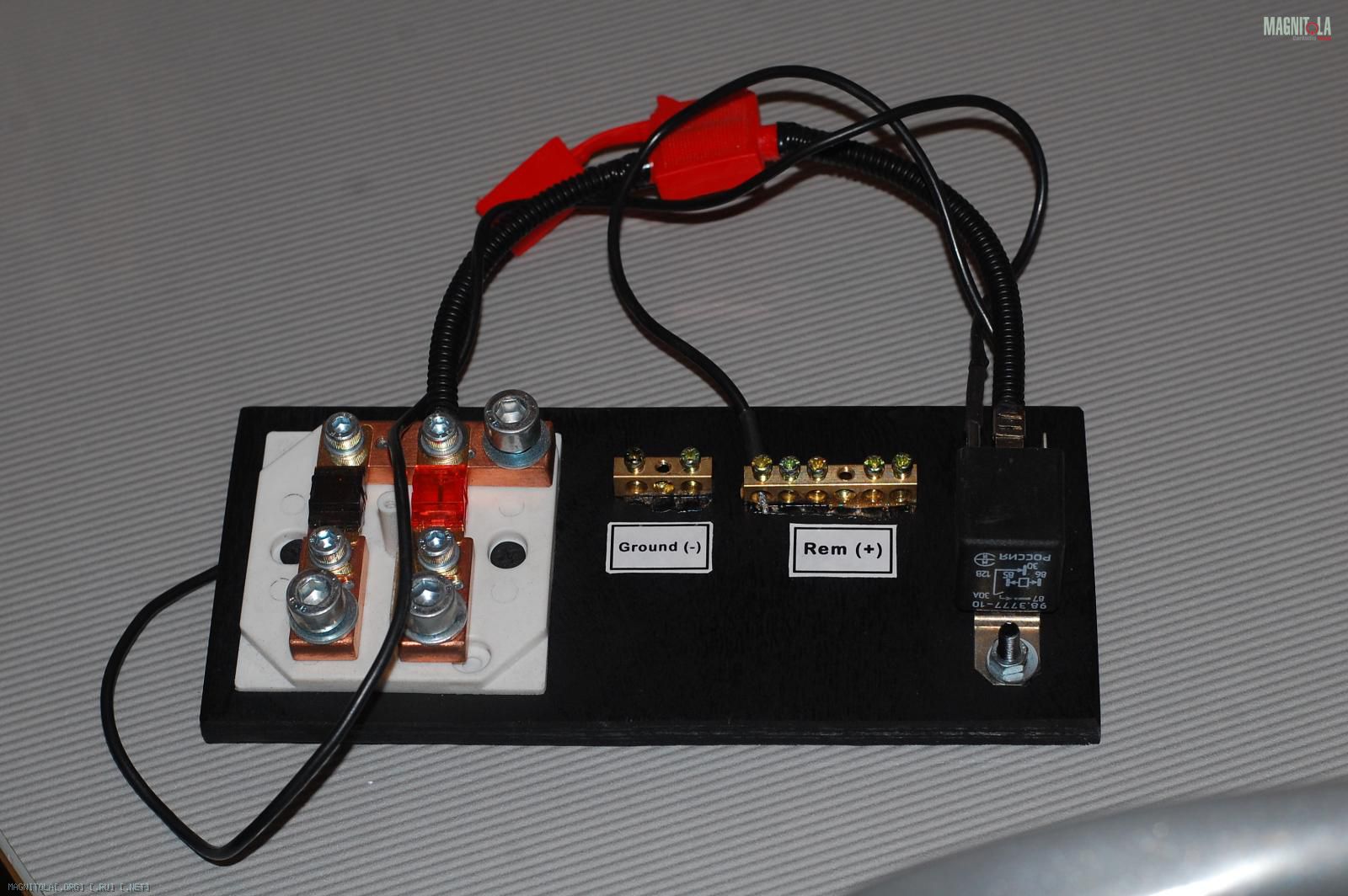

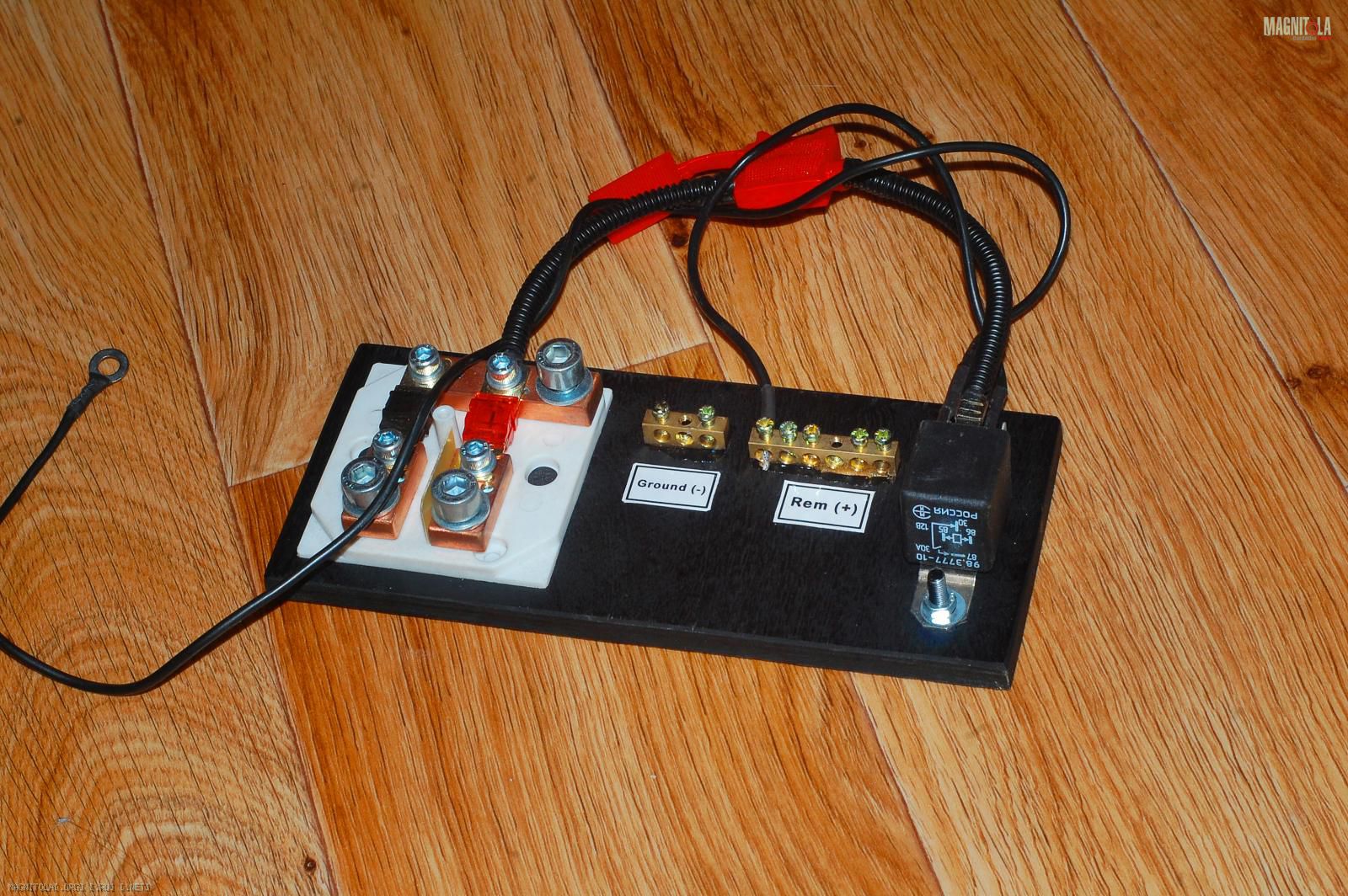

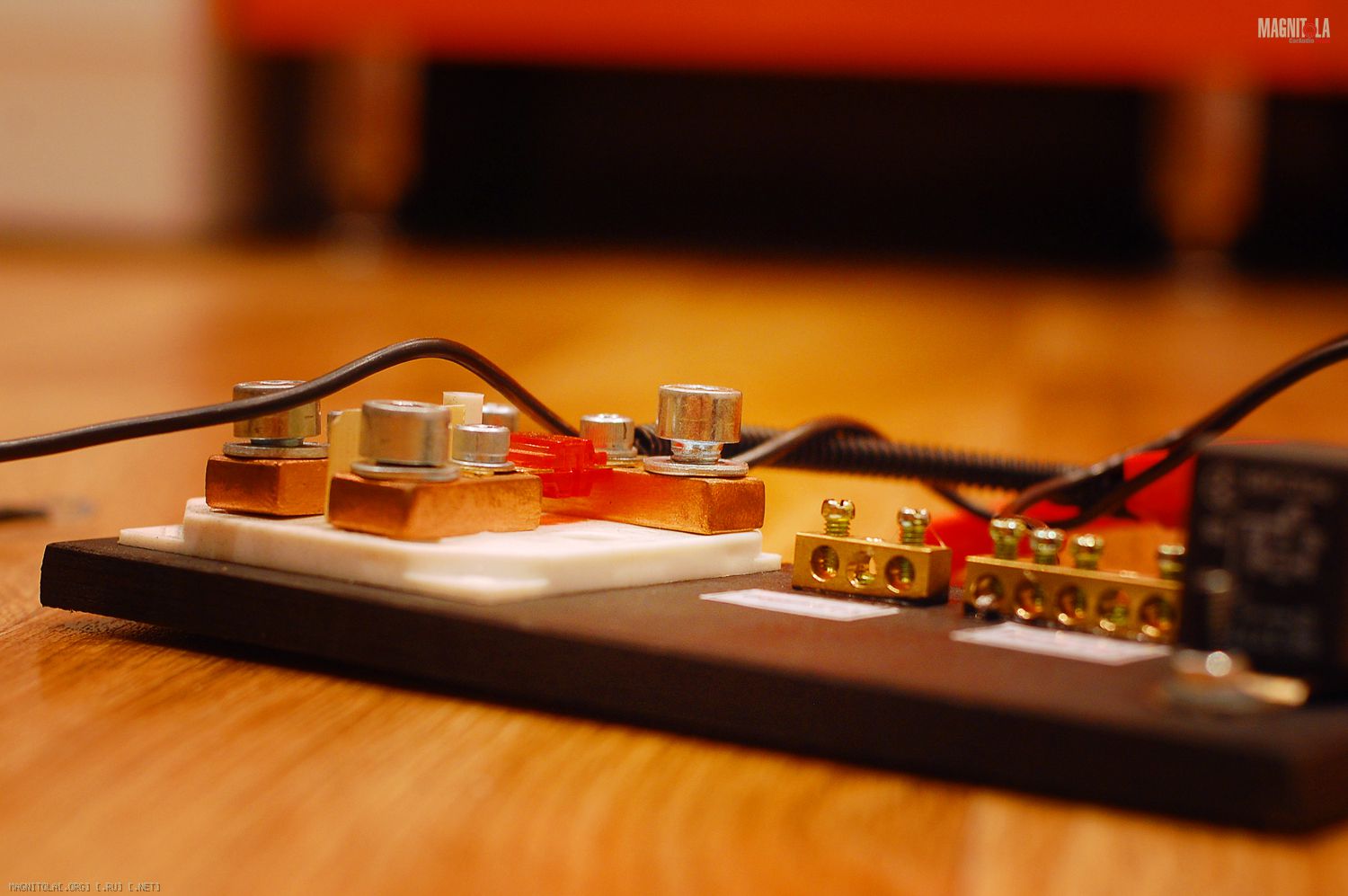

Давно меня здесь не было. Отпуск закончился, работой сразу завалили) Сегодня все-таки время уделил своему инсталлу. Готовый блок Rem.
Вложение 409266Вложение 409268Вложение 409270Вложение 409272
Ground в данном случае для доп.устройств (подсветки и кулеров)

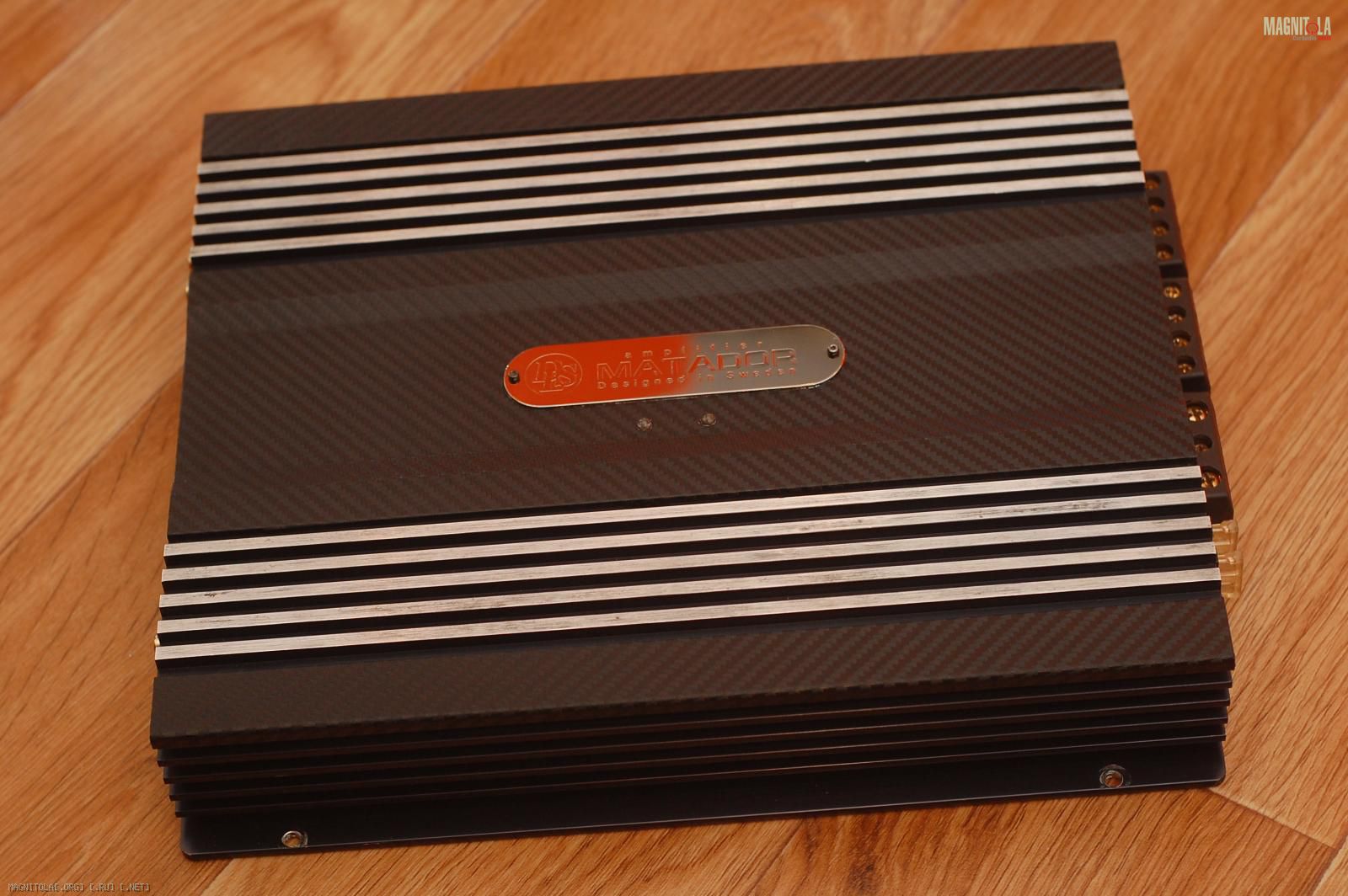

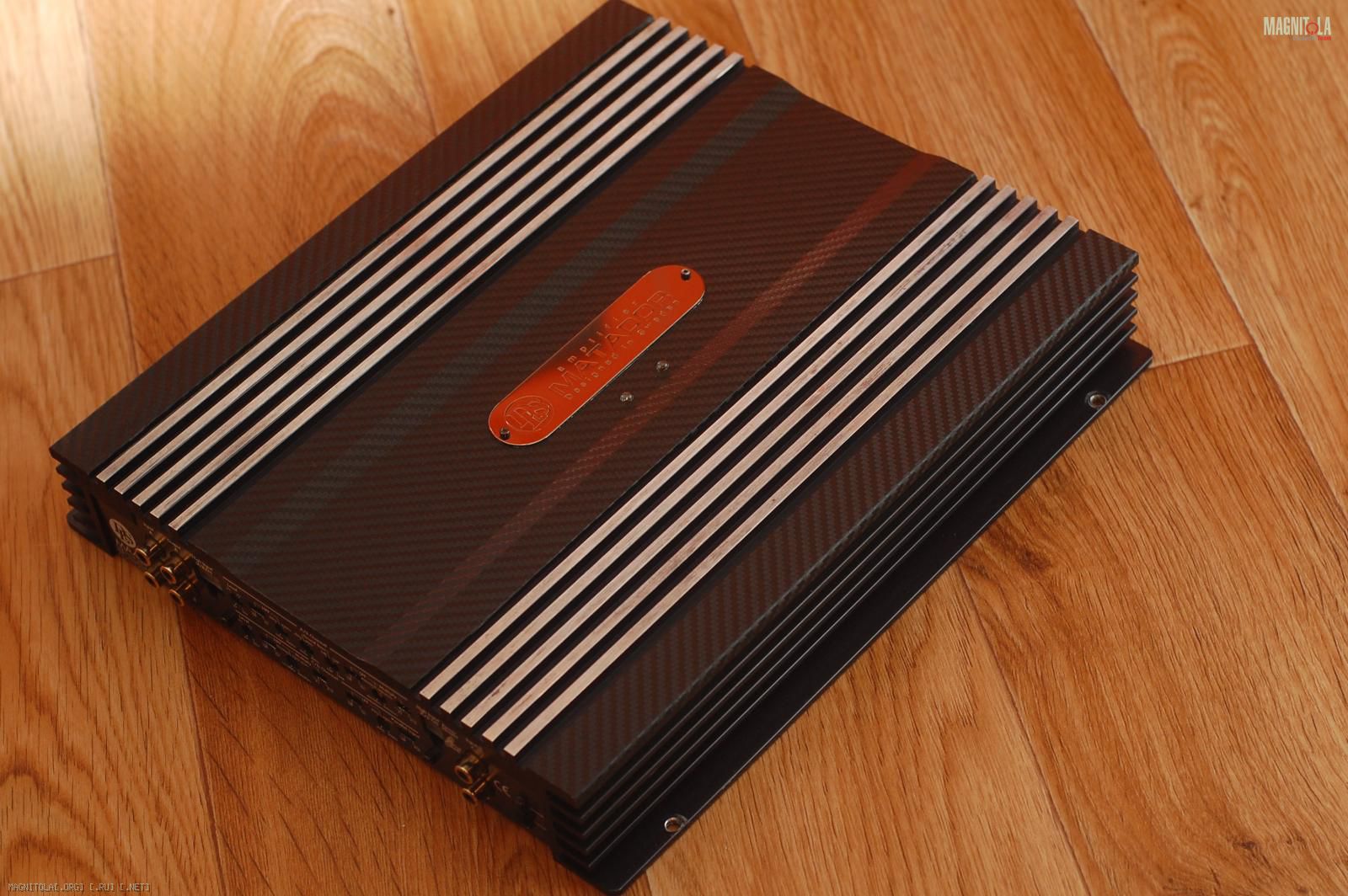

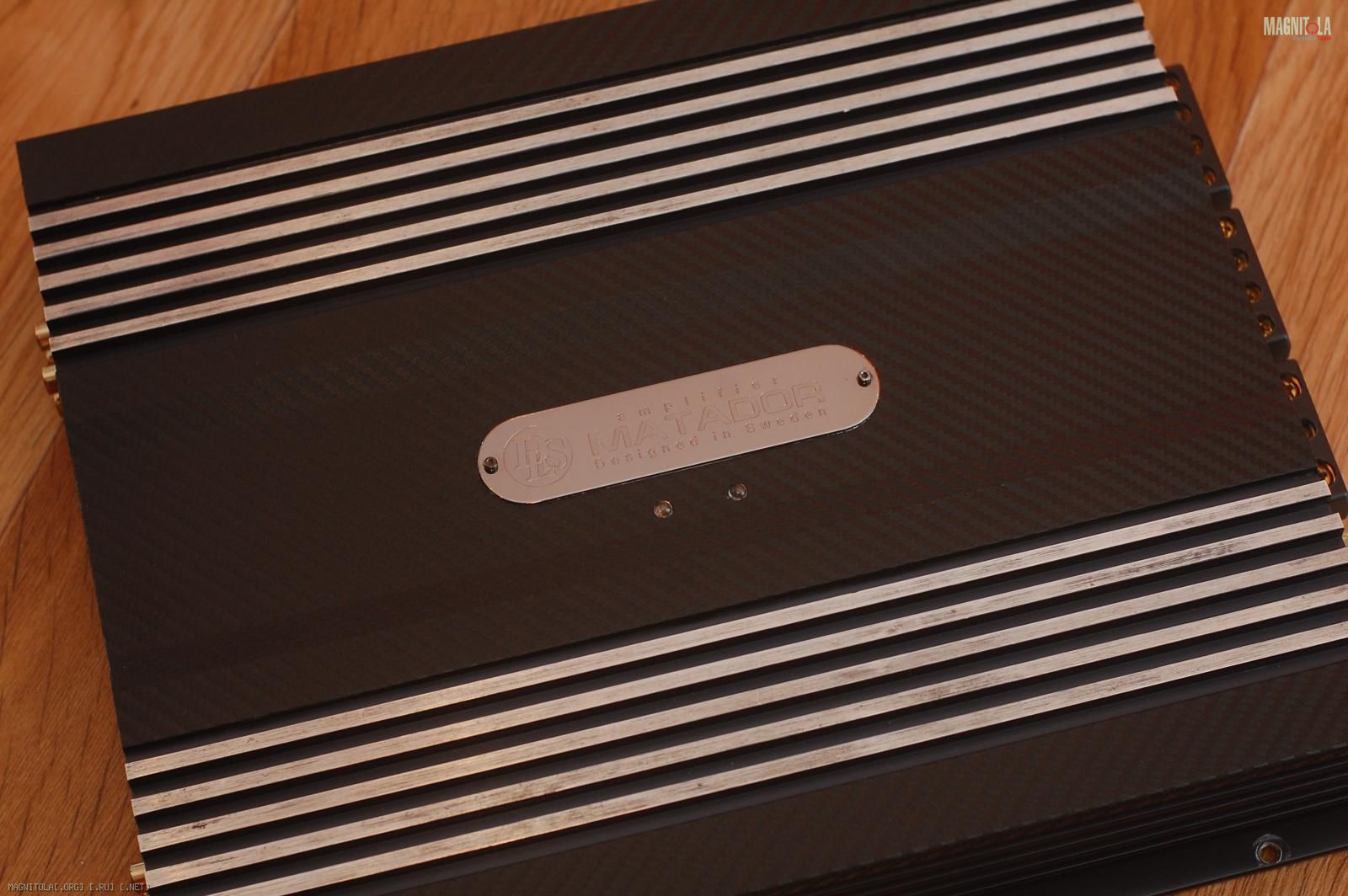

От нечего делать сегодня обклеил 3Д карбоном вечерком усилитель. Много царапин на лицевой панели - не эстетично) "Колхоз", да? До скольки градусов нагревается корпус усилителя? Карбон не поплывет случаем?)) Если да, то уж буду тогда красить..
Вложение 410366Вложение 410368Вложение 410370

Выглядит-то неплохо. Но, мне кажется, теплоотвод из-за него пострадает. Нагревается - по-разному. В нормально режиме, я думаю, градусов 60 легко может достичь

Цитата:

---

Сообщение от fox proteus

Но, мне кажется, теплоотвод из-за него пострадает.

---

Этим можно пренебречь. Боковые ребра неоклеенные остались.

Цитата:

---

Сообщение от Денис2386

Карбон не поплывет случаем?

---

Оплыть не оплывет, но при температуре градусов в 50-60 может начать отклеиваться на краях, если клеили не правильно.

Цитата:

---

Сообщение от Денис2386

До скольки градусов нагревается корпус усилителя?

---

Это точно сказать не возможно. Зависит от нагрузки, правильности согласования с ГУ, расположения, тепмературы за бортом и т.п. От "еле-еле теплый" до "капец какой горячий".

Да, ребра все открытые)

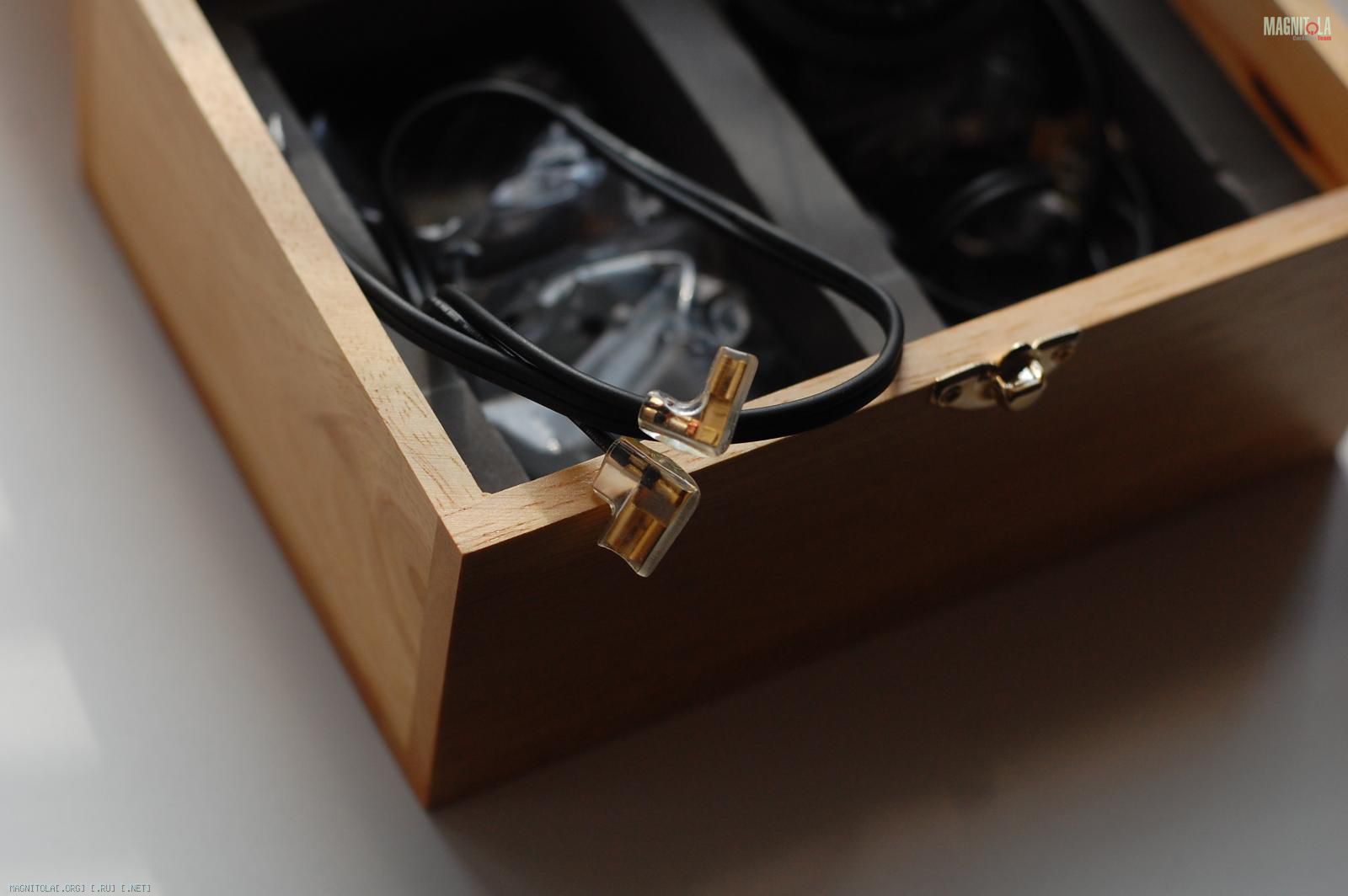

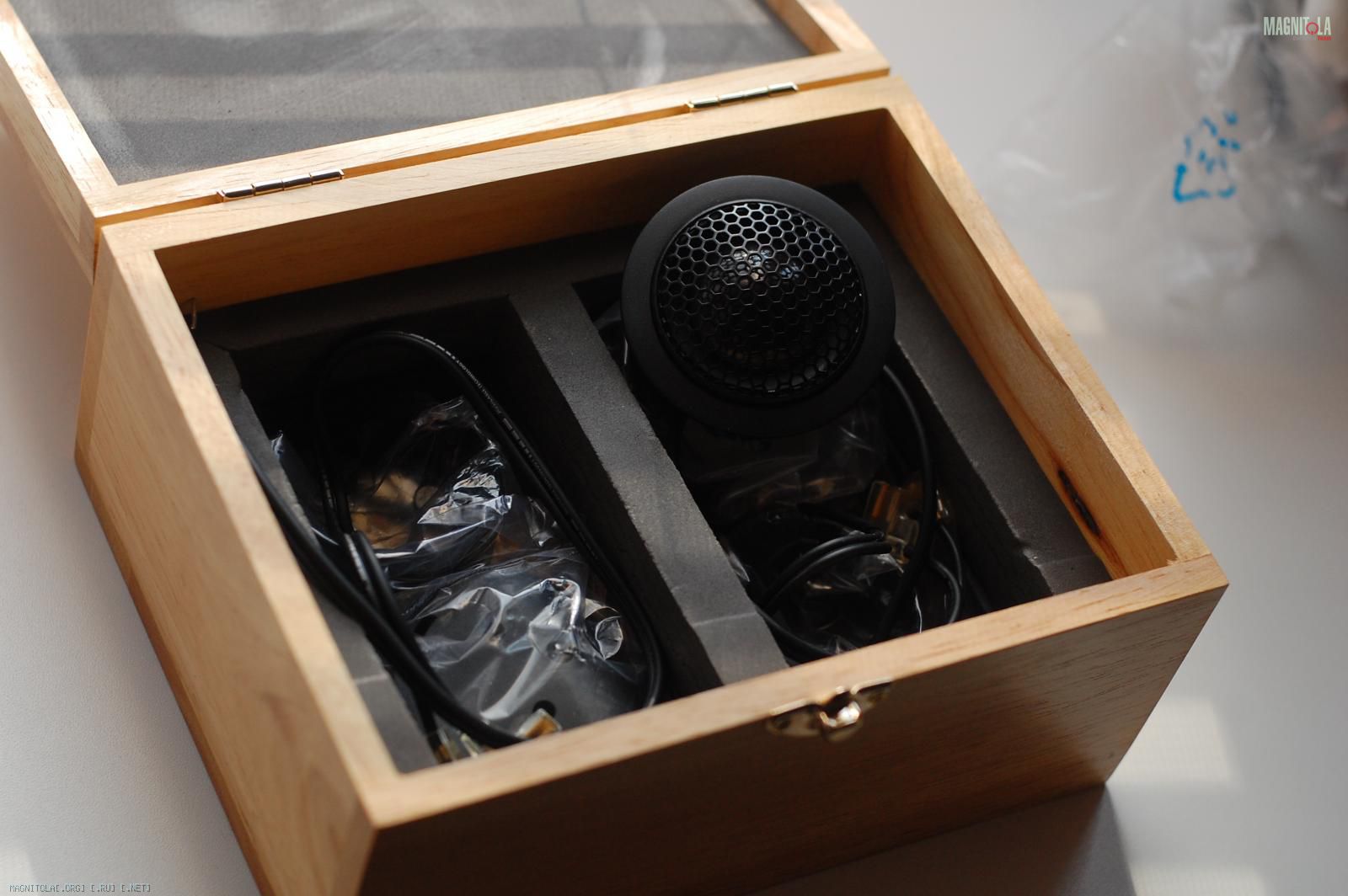

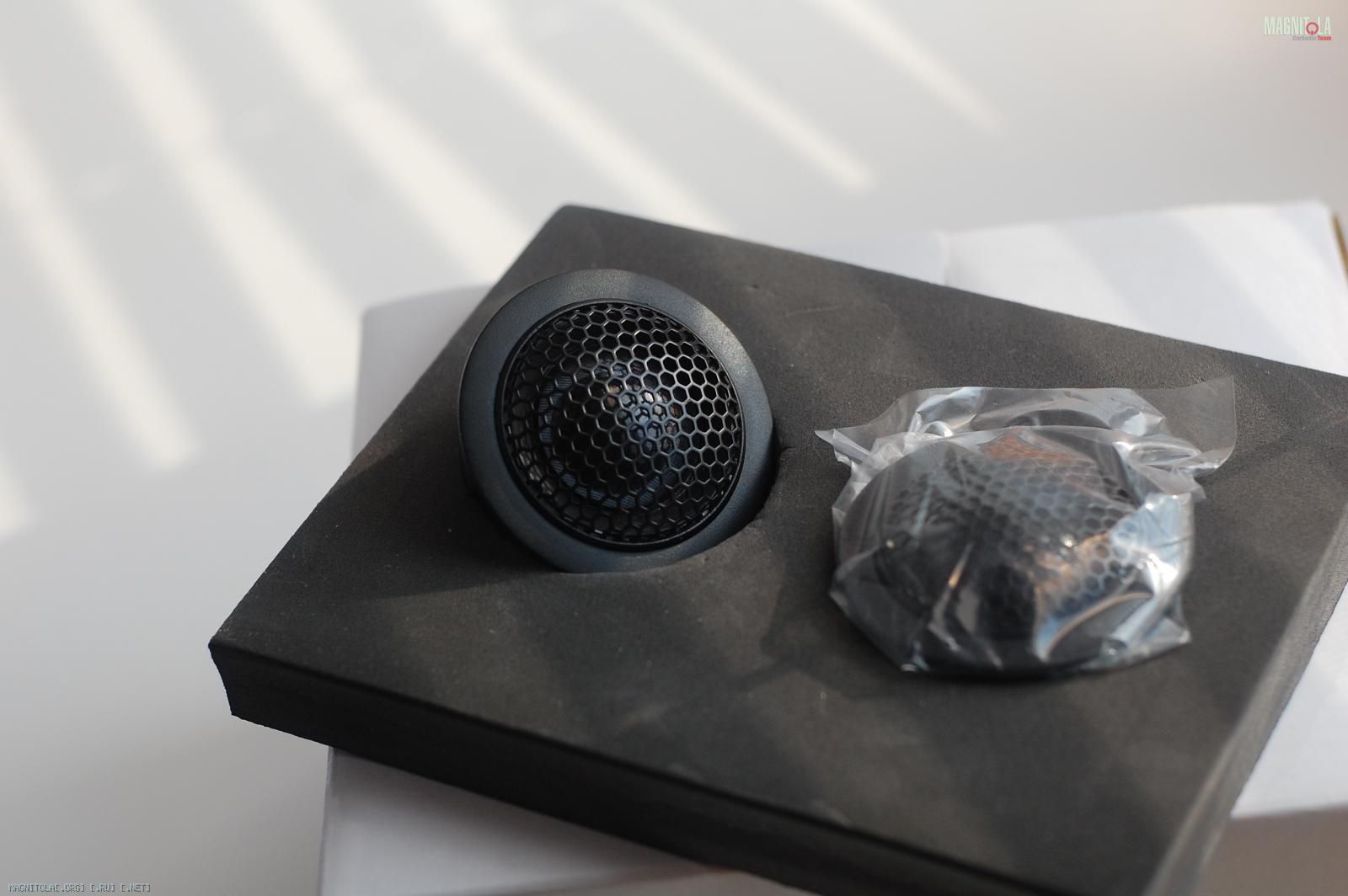

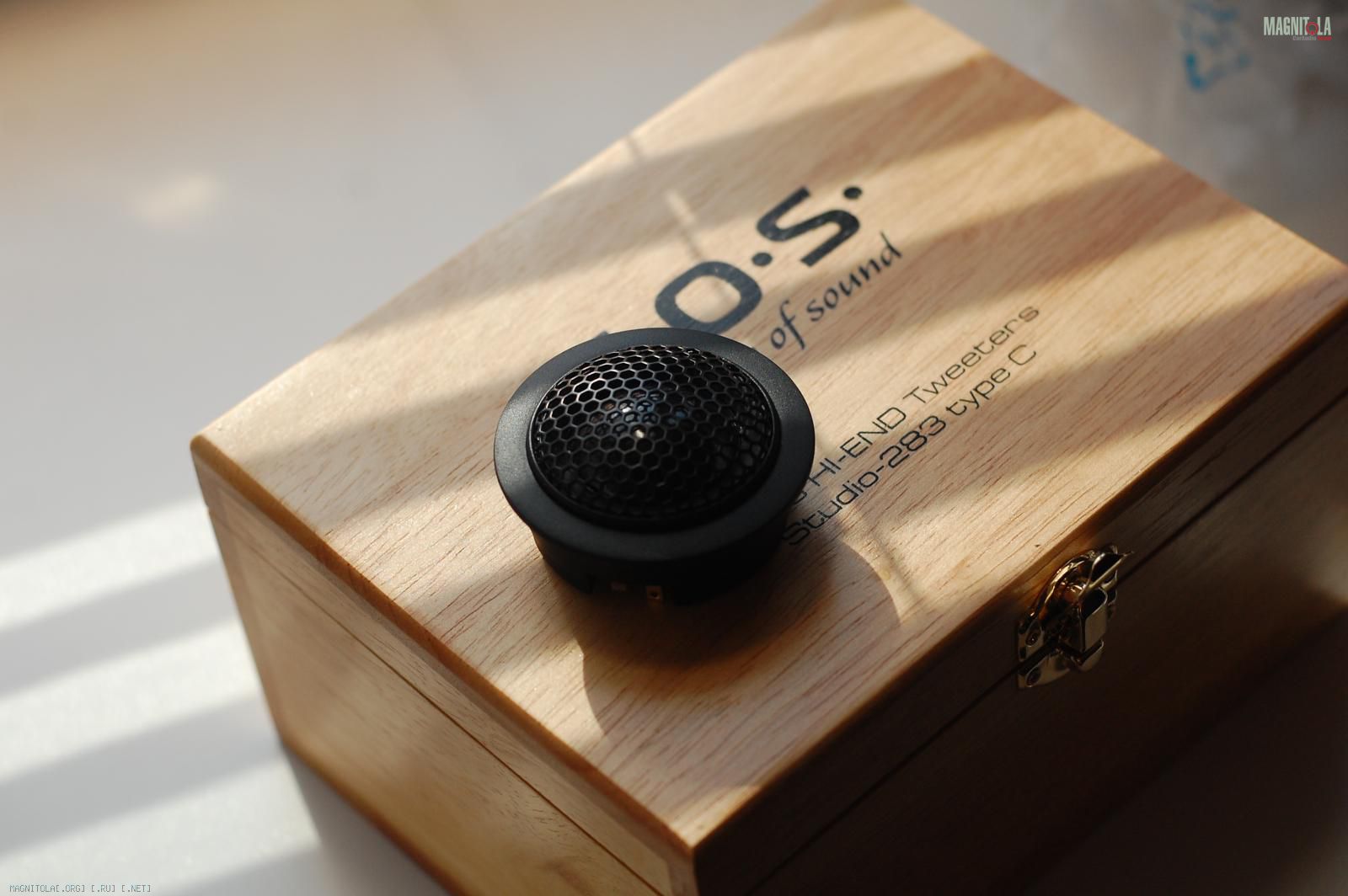

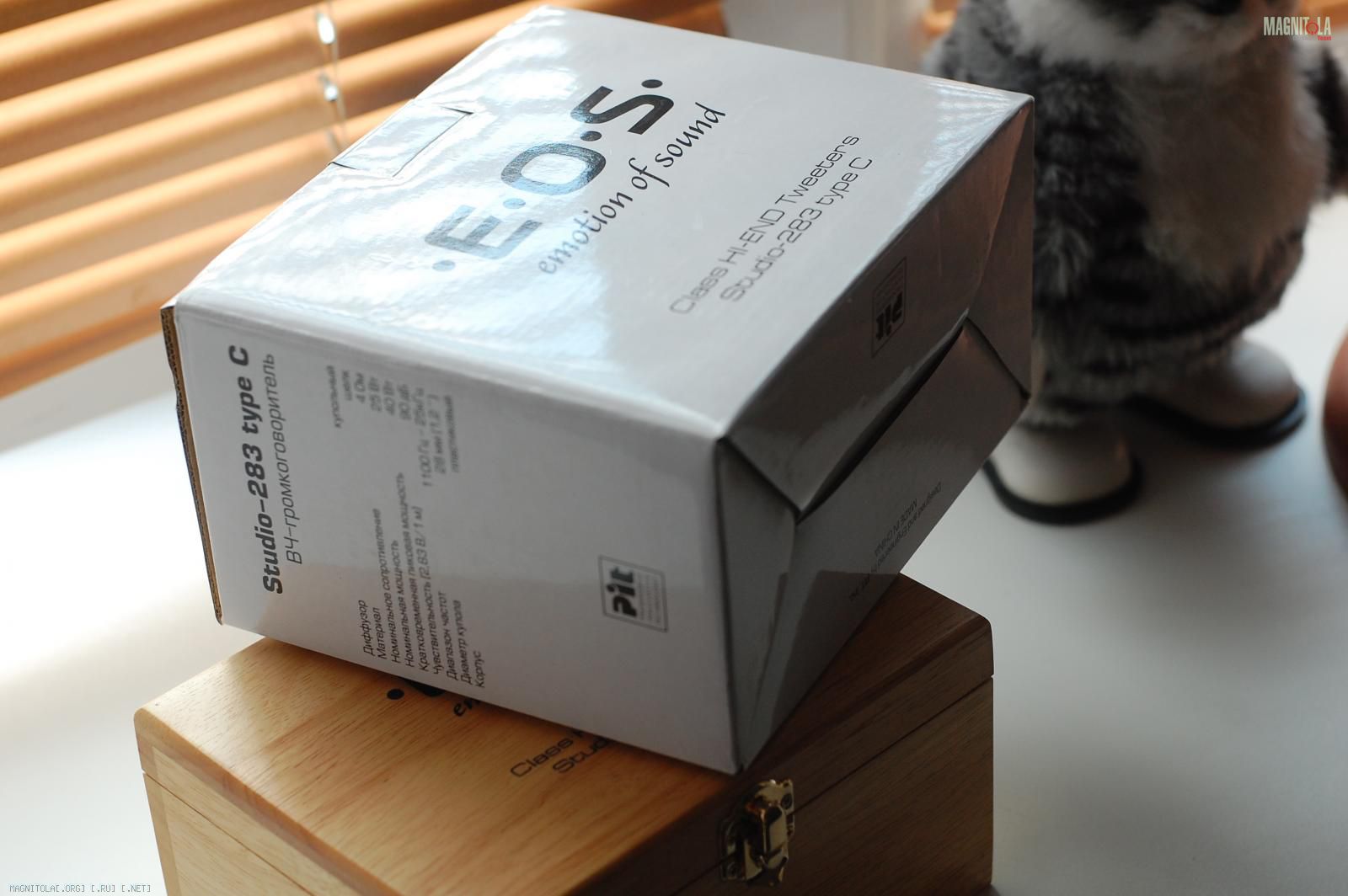

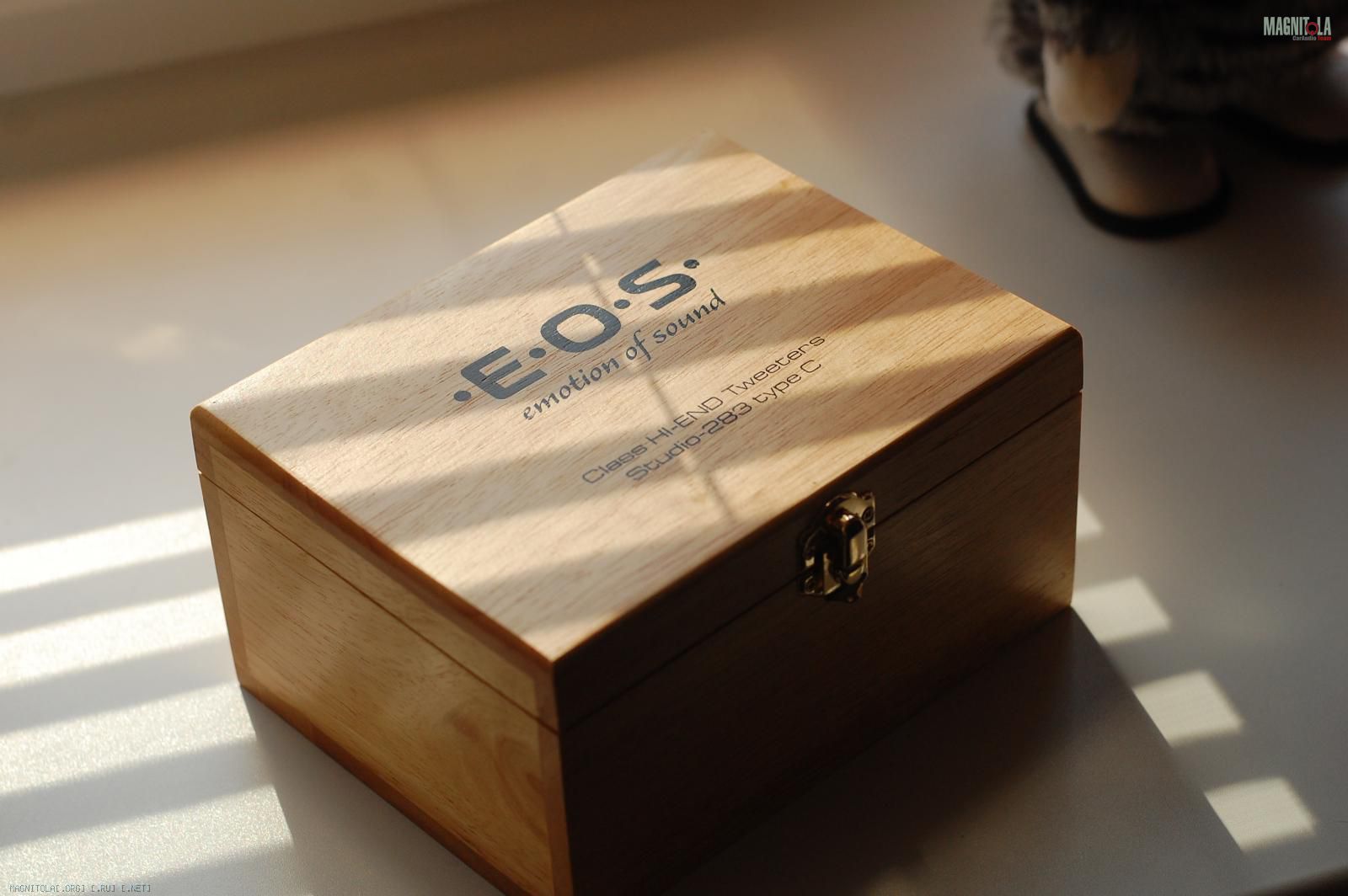

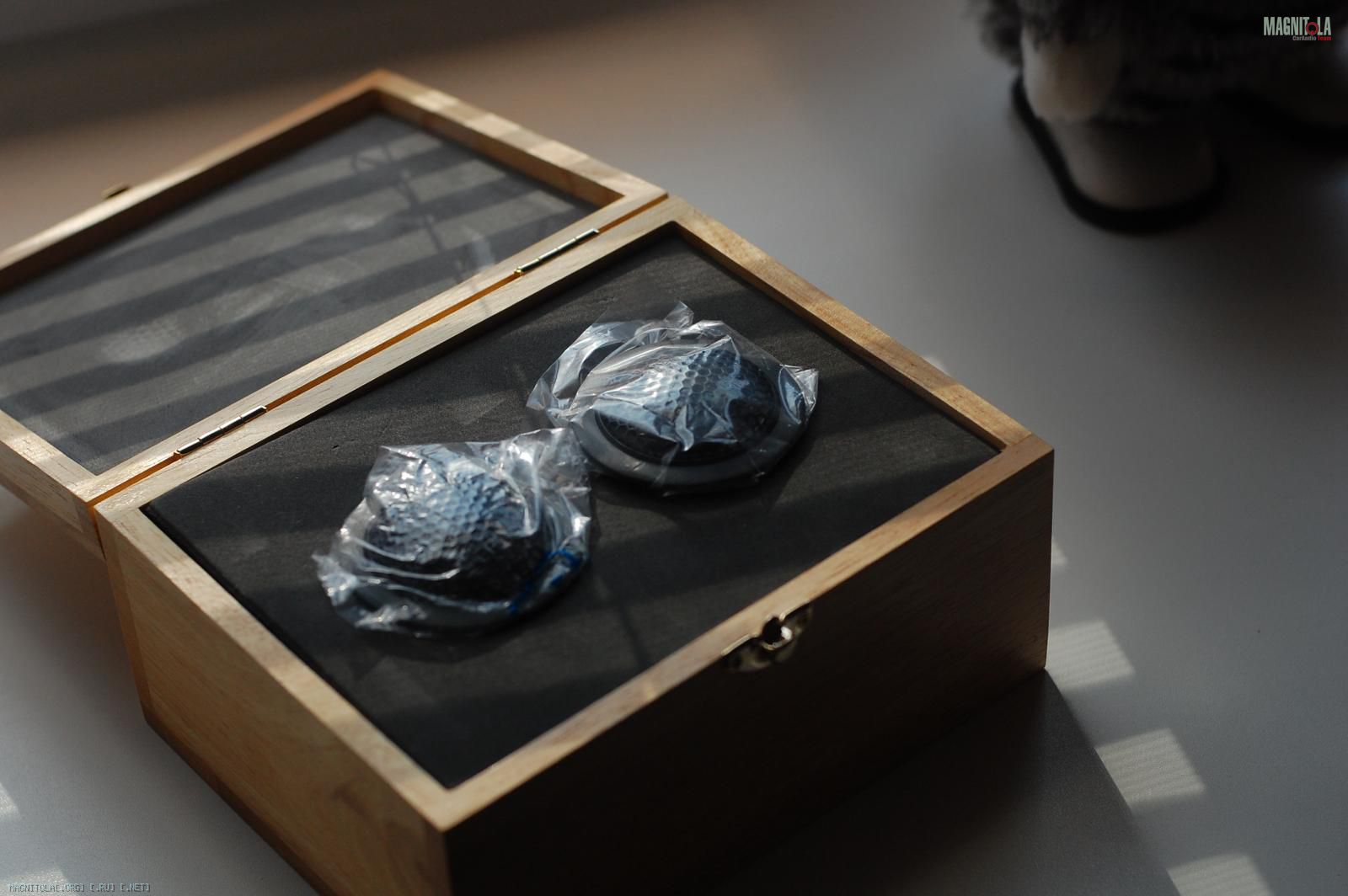

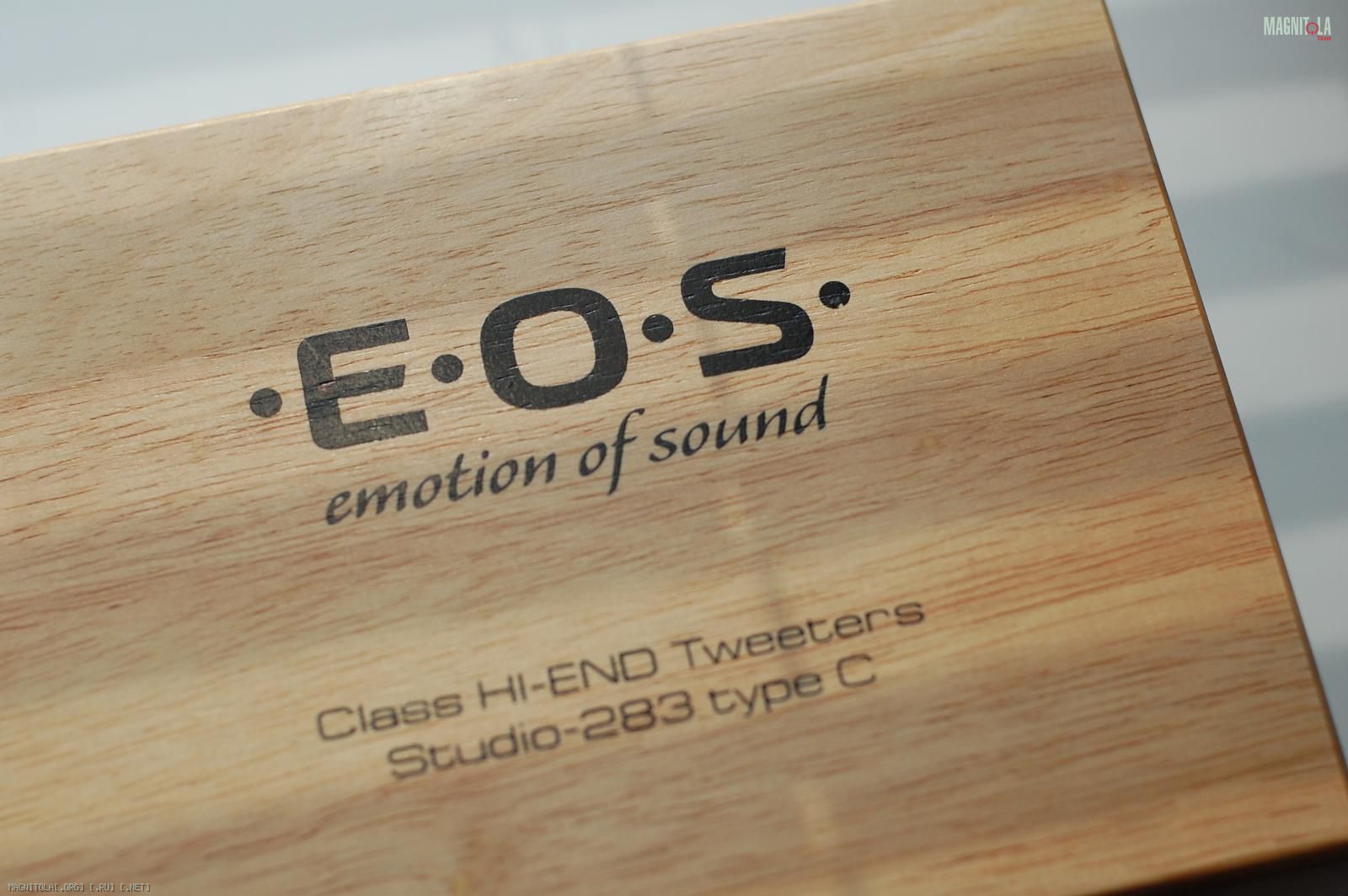

Привезли мне вчера вот такие твитеры)Вложение 411754Вложение 411756Вложение 411758Вложение 411760Вложение 411762Вложение 411764Вложение 411766Вложение 411768
Сейчас миды подбираю)

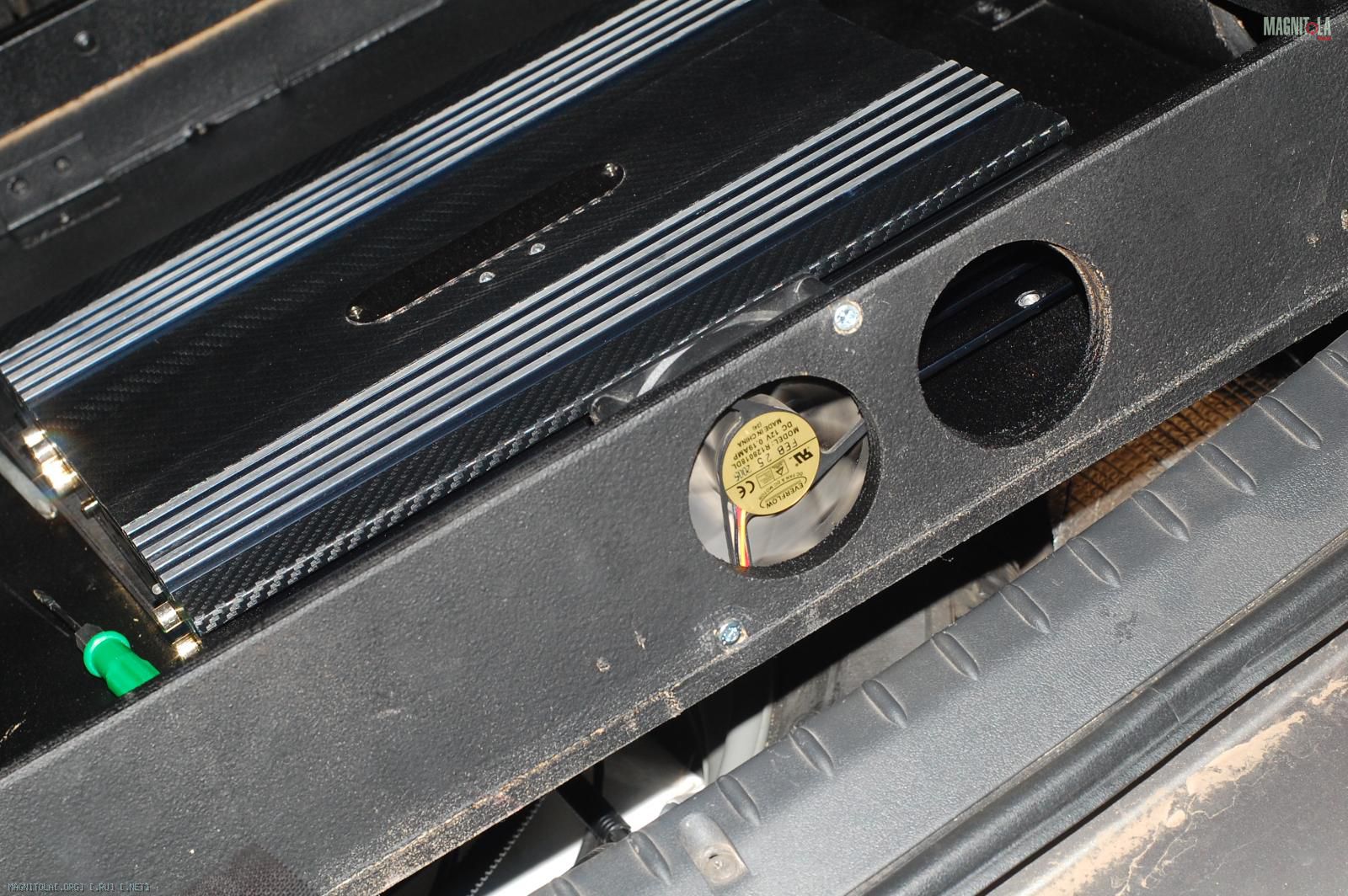

Вечерами после работы занимаюсь мелочевкой.
Вложение 413100Вложение 413102
Запаял и заизолировал провода для кулеров, все подключил)

Приветствую. Подскажите пожалуйста вся силовая проводка у вас ПуГВ или ПуГВ-Т? Изоляция хорошая? А изгиб? Он во внешнем диаметре тоньше КГ?

Цитата:

---

Сообщение от den909

Приветствую. Подскажите пожалуйста вся силовая проводка у вас ПуГВ или ПуГВ-Т? Изоляция хорошая? А изгиб? Он во внешнем диаметре тоньше КГ?

---

Привет. Проводка силовая ПуГВ. Изоляция на мой взгляд хорошая. На изгиб - тоже хорошо, протянул без проблем. Да, тоньше КГ такой же площади меди. На мой взгляд, отличная, достаточно бюджетная отечественная альтернатива брендовой проводке. Главное - чистая медь!)

Цитата:

---

Сообщение от Денис2386

На мой взгляд, отличная, достаточно бюджетная отечественная альтернатива брендовой проводке. Главное - чистая медь!)

---

Главное - никому не признаваться, что у Вас НАШ кабель. Ведь у дакса (например) и медь "меднее", и изоляция "изоляционнее". Да там вообще, - тьма достоинств!!!. Не зря они просят за кабель денежек побольше.

Цитата:

---

Сообщение от bogir

Главное - никому не признаваться, что у Вас НАШ кабель. Ведь у дакса (например) и медь "меднее", и изоляция "изоляционнее". Да там вообще, - тьма достоинств!!!. Не зря они просят за кабель денежек побольше.

---

Ну, для всяких "псевдогуру" автозвукаЖ), сидящих только за компом и обсуждающему инсталл начинающих автозвукоманов, я думаю, будет достаточно - выглядит красиво, весь такой ярко красный))) А так, медь, я думаю, она и в Африке медь) То же самое про ПВС как акустический, одену его в змейку и никто и узнает) Тем более на компонентах, с которых начинают новички (такие, как я) разницы, скорее всего, не услышишь)

Жилы тоньше и изоляция гибче. Из-за этого весь провод мягче и лучше гнётся. На этом преимущества "фирменных" проводов заканчиваются=)
