Grand Vitara 2006 и попытка сделать приличный звук

Вот и наступило небольшое продолжение. Про усь.

Переделали блок питания.
Усилок был подключен. Выяснили что уровень усиления выше нормы.
(динамики шипят и достаточно громко - это же Урал:smile3:)
Сваяли регулятор громкости, смерил сопротивление на переменнике и паялыч вживил делитель/аттеньюатор для каждого канала.
Причем каналы для вч зажаты посильнее чем на сч.
Пристроили защиту (как положено) - теперь никаких щелчков в акустике при включении/выключении аппарата нет.

Вчера вечерком прикрутил усяку под сидушку, подключил и чуть настроился.
Первое впечатление - показалось что уровень выходного сигнала на вч сильно мал.:stink:

После регулировок пришел к выводу что всё нормально и получившихся уровней вполне достаточно.гы ГЫ гы

В итоге имею на ГУ следующие ПРАВИЛЬНЫЕ уровни по каналам
Сч: -3,0 -- 0,0 (было -8,5 -- -5,5)
Вч: -2,0 -- 0,0 (было -11,5 -- -9,5)

Максимальный уровень громкости, на котором я себе позволял громко слушать отдельные композиции (с ПоверАмпером был - 6,0 -- -5,0)
Сейчас приходится накручивать до -1,0 / 0,0 (но это редко).
Зато сейчас удалось согласовать уровни на усилителе с уровнем выходного сигнала с Уральчика.
А Уральчик не любит уси с повышенной входной чуйкой.
Шипение которое было с ПоверАмпером, при убраных в ноль гейнах с новым усилком пропало. Ж)
Как результат подача высоких частот стала более открытой, прозрачной и не маскируется за шипением.

Тарелки стали более тонкими но продолжительность послезвучий увеличилась. Лучше отыгрывается самый верх диапазона. По крайней мере слышно - что там есть какие-то звуки.
Похоже мой экземпляр Амперчика имел некоторые дефекты - такое ощущение что он валил частоты выше 15 кГц...

Улучшилось эшелонирование и объёмность сцены. Звук стал более открытым и свободным.
Самопальный усь ведь прямой "как палка" (даже без предусилителя), поэтому что на него пришло то он и выдаёт на динамики.

Подача звука тоже поменялась. Такое впечатление что усь отрабатывает быстрее и энергичнее чем Q450X.
А какой он выдаёт энергичный бас через домашнюю акустику :eek: хотя думалось про специализированный усь.

Сегодня- завтра попробую организовать прослушку нашими местными незаинтересованными маньяками - буду требовать от них критики.
По результатам отпишусь.

Пыс. у себя в системе никогда не слушал "дорогих" усилителей - в основном или бюджетные линейки но точно никак не выше среднего уровня.
И очень может быть что како-нибудь маститый VRX или любой другой из категории выше среднего запросто переиграет этот самопал.
Но они никогда не сравнятся с ним по соотношенюию цена/отдача в звуке...

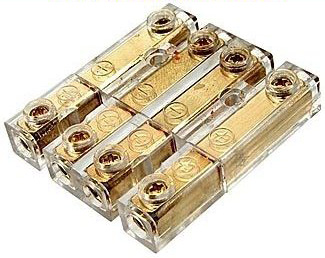

Эпопея с акустическими разъёмами и самодельным его изготовлением благополучно окончилась после того, как мне встретились в магазине вот такие "бананы":
Вложение 365298

Была приобретена пара таких разъёмов (как раз на 4 канала).

Из 10 мм текстолита была сделана переходная пластина (с прямоугольным отверстием под бананы) которая вживлена в боковую стенку корпуса.
Бананы держатся в пластине за счёт 2х вертикальных шпилек (и в отверстие бананы входят достаточно плотно)

Провода питания (плюс и минус по 8 ga) и ремоут выведены напрямую через отверстия в этой-же пластине.
Чтобы не выёживаться с поиском разъёмов под силу, из корпуса выведены метровые хвосты, которые будут укорочены до нужной длины и снабжены наконечниками для подключения к "земляной" шинке и дистрибьютеру (ессно через предохранитель).

В связи со сменой пищей, пришлось пересмотреть "концепцию" и дизайн грилей для сч и вч.
NOX28 разобрать не рискнул (а было желание посадить их в новый корпус)

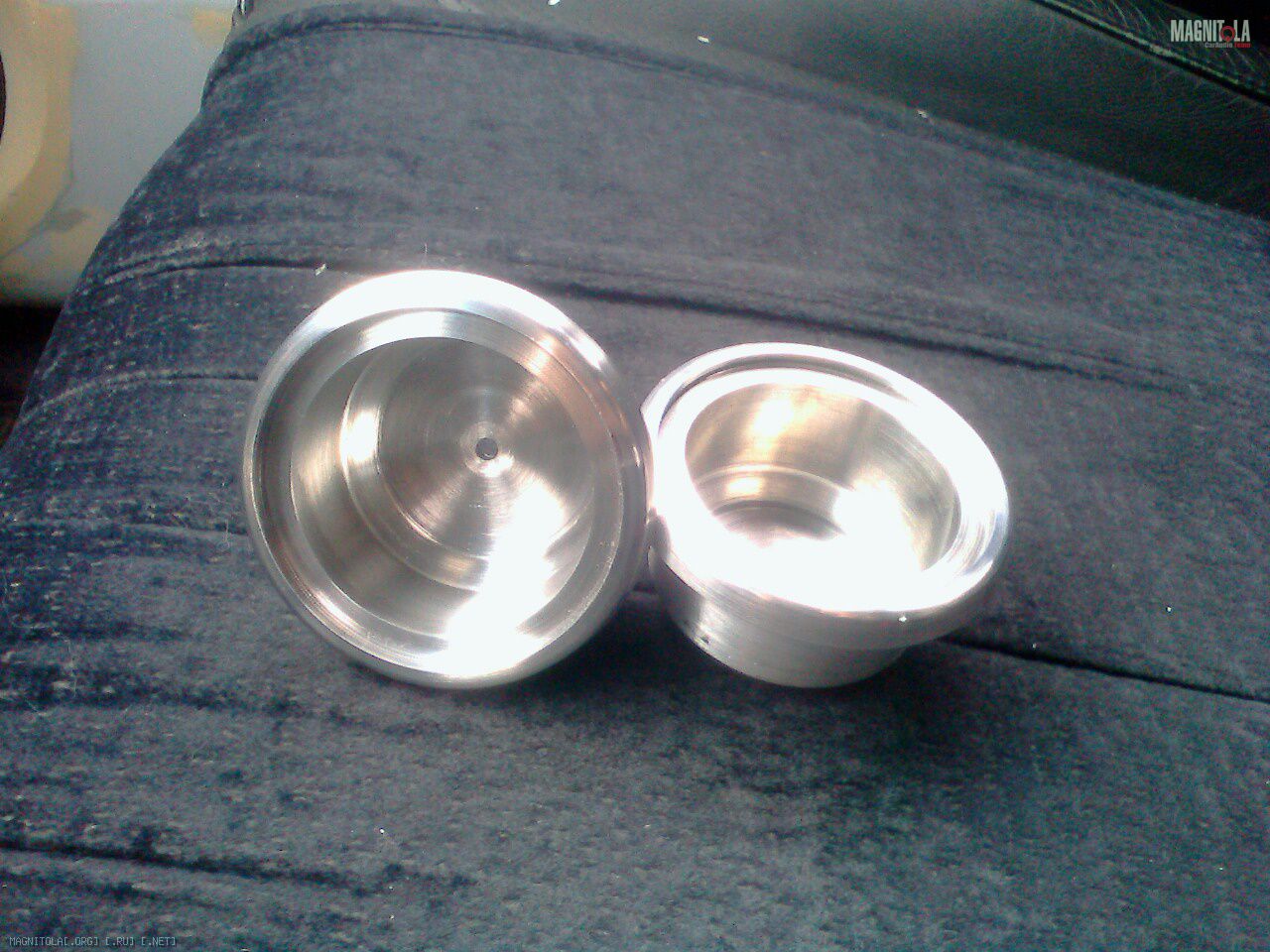

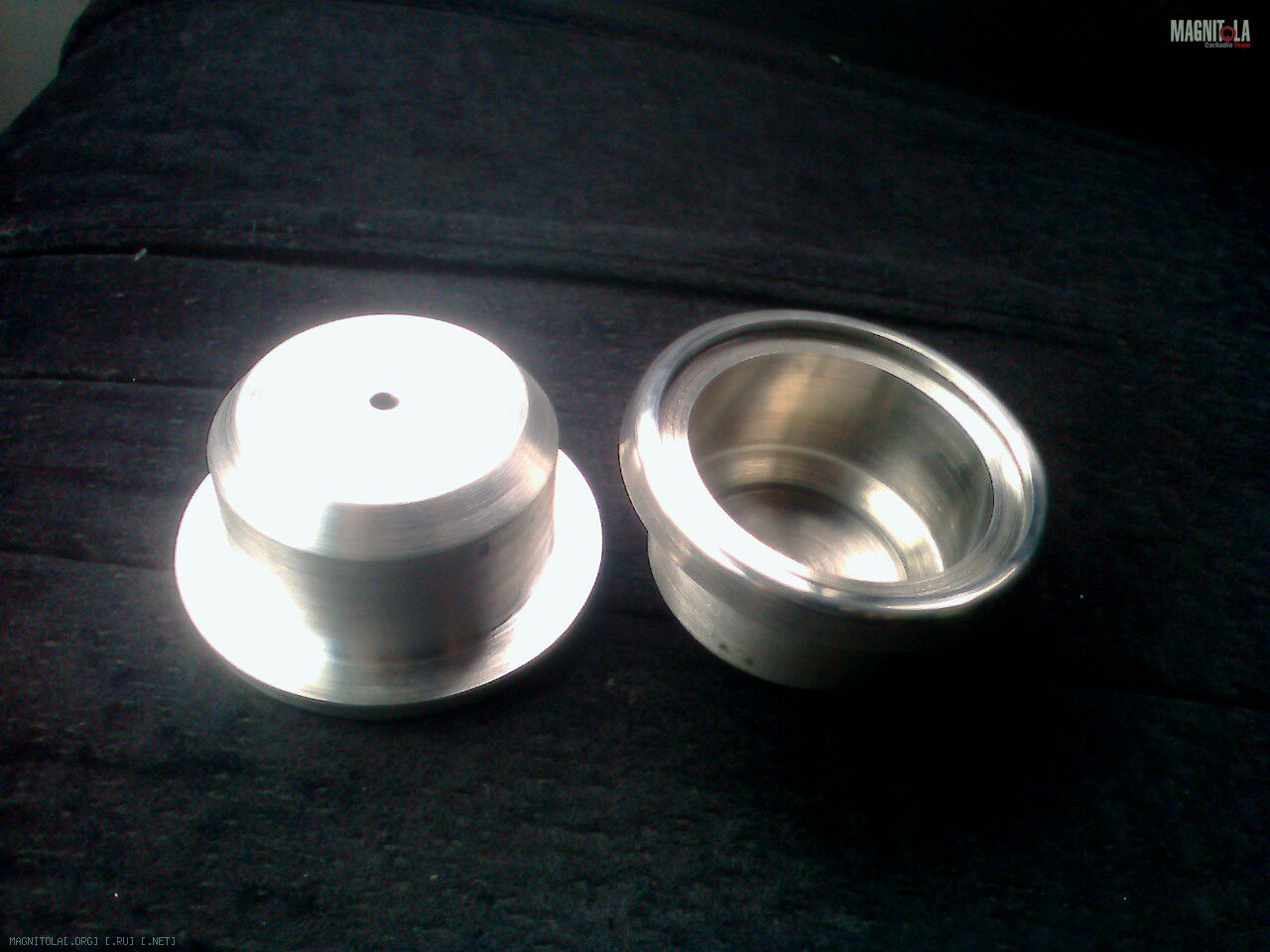

Поэтому под пищики были заказаны вот такие стаканчики:
Вложение 365648Вложение 365650

Пищи будут прикручены к стаканчику центральным болтом (с тылу)
С наружной стороны штатный фланец пища будет состыкован с корпусом, переход будет практически не заметен.

Раз купол у пищей закрыт сеточкой, пришлось отказаться от торчащих напоказ болтов крепления колечек СЧ и упрятать их под сеточку.

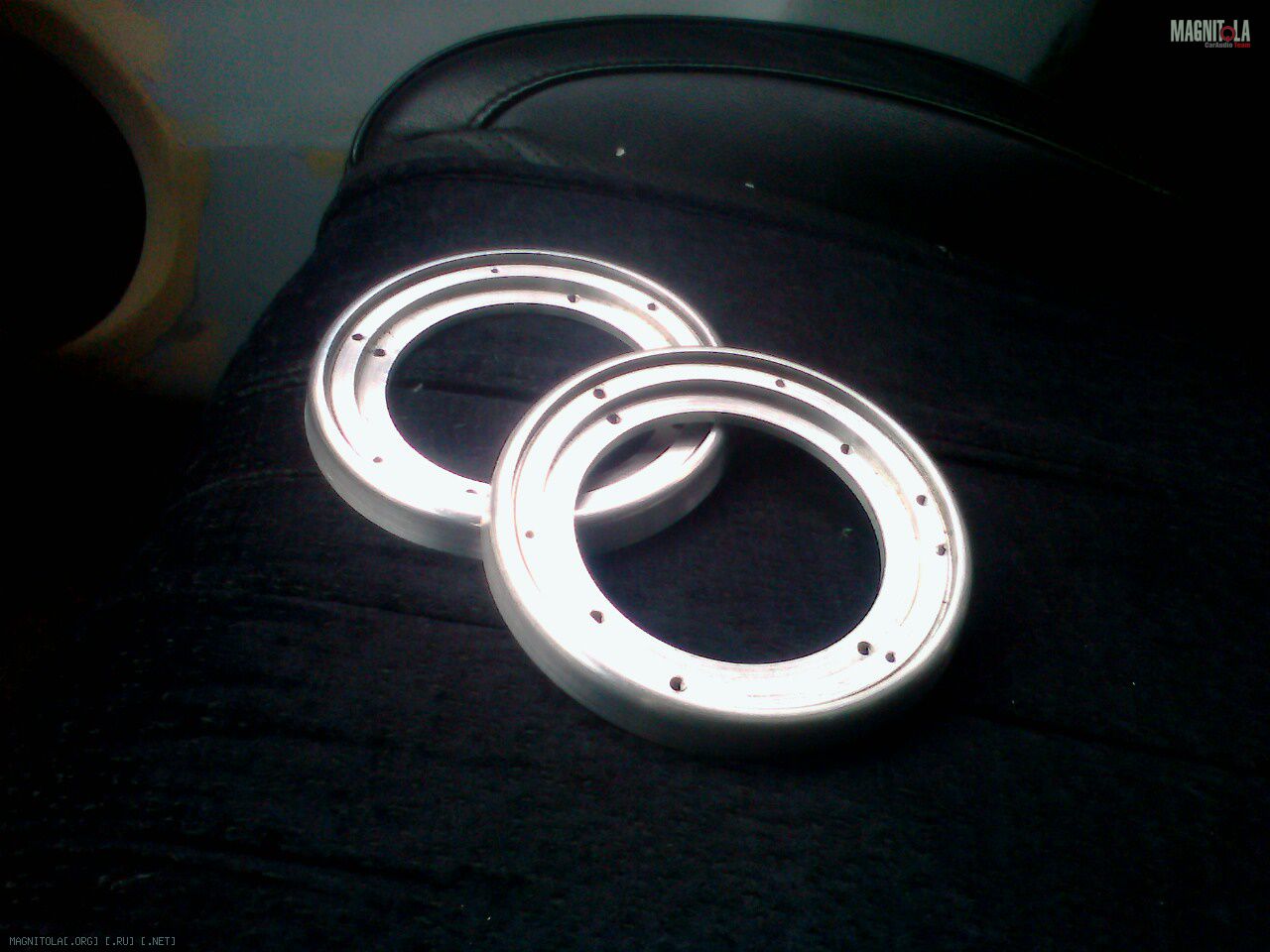

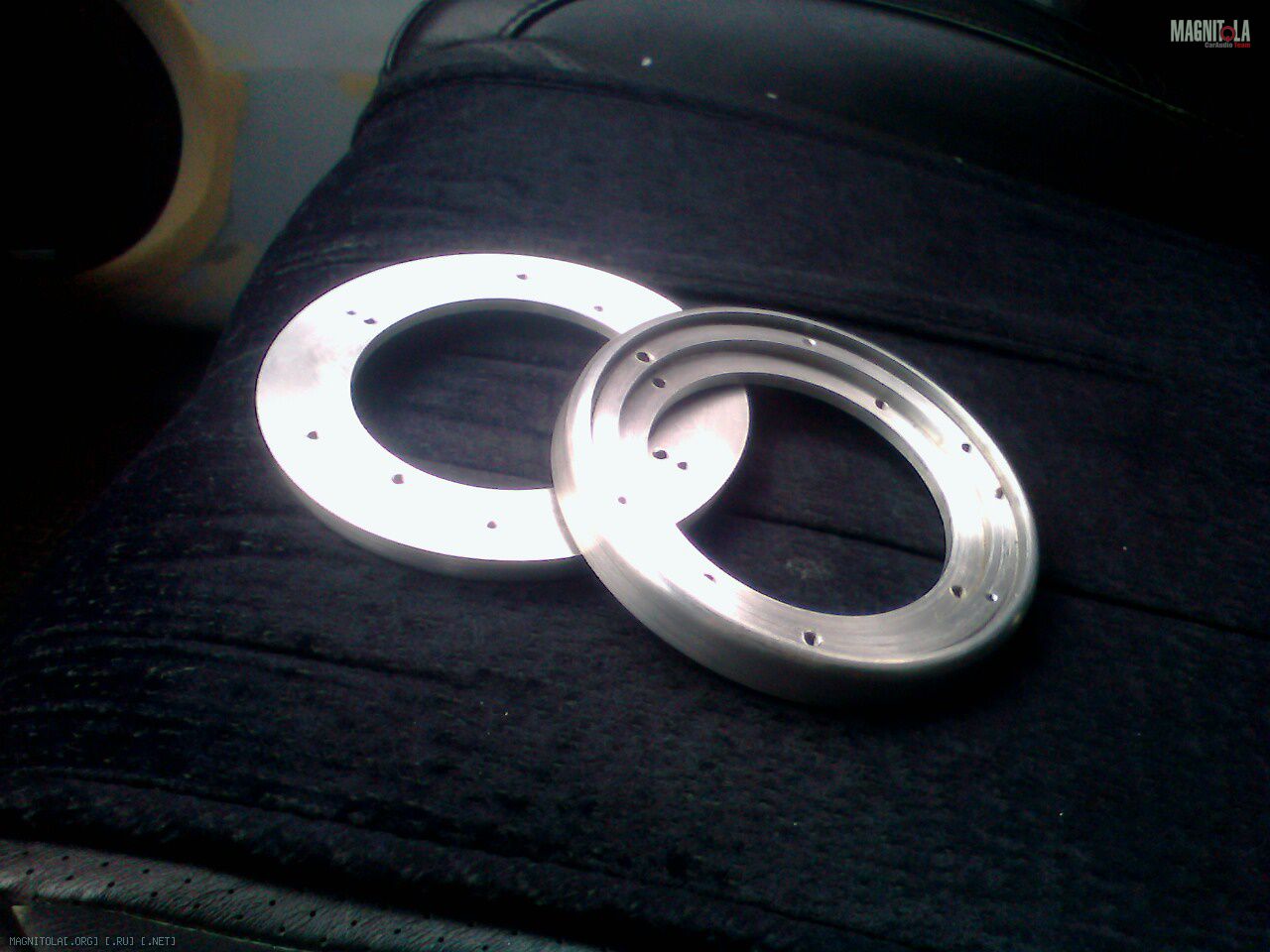

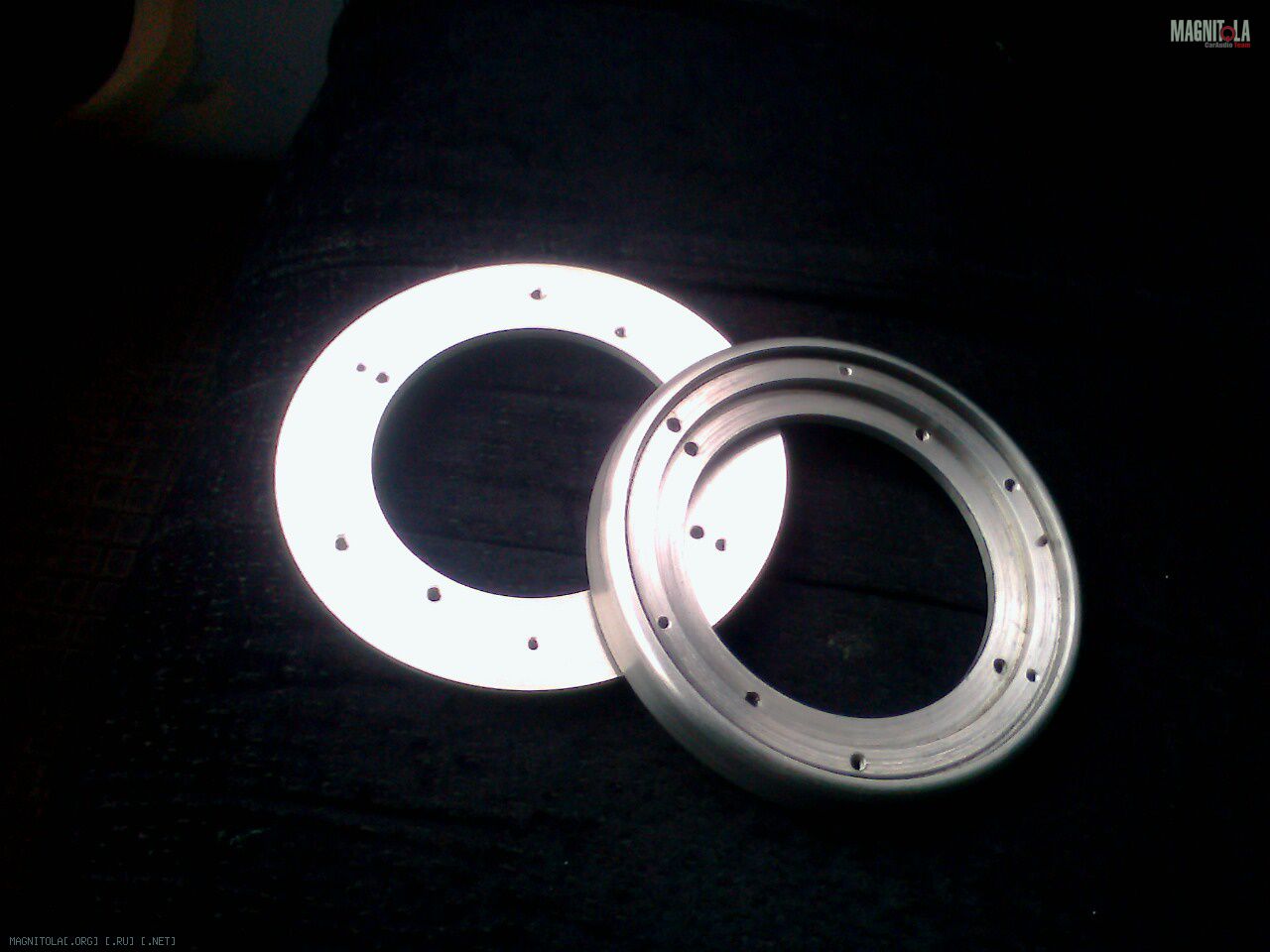

Вот она, пара красавцев
Вложение 365652Вложение 365654Вложение 365656

Корпуса будут отпескоструены и покрыты лаком (также как и на предыдущем варианте колечек) - такая отделка лучше стыкуется со штатными круглыми дефлекторами обдува боковых стекол.

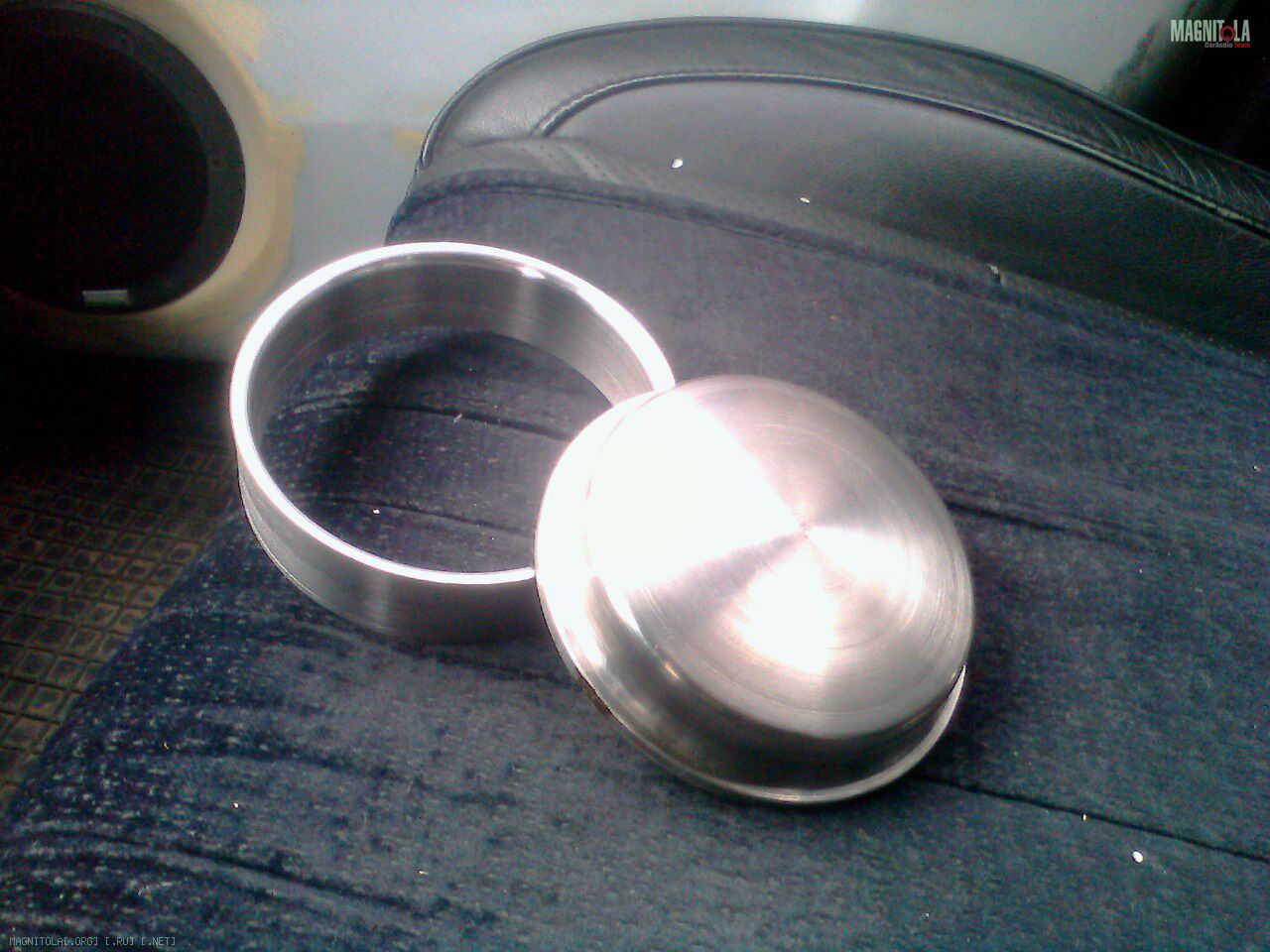

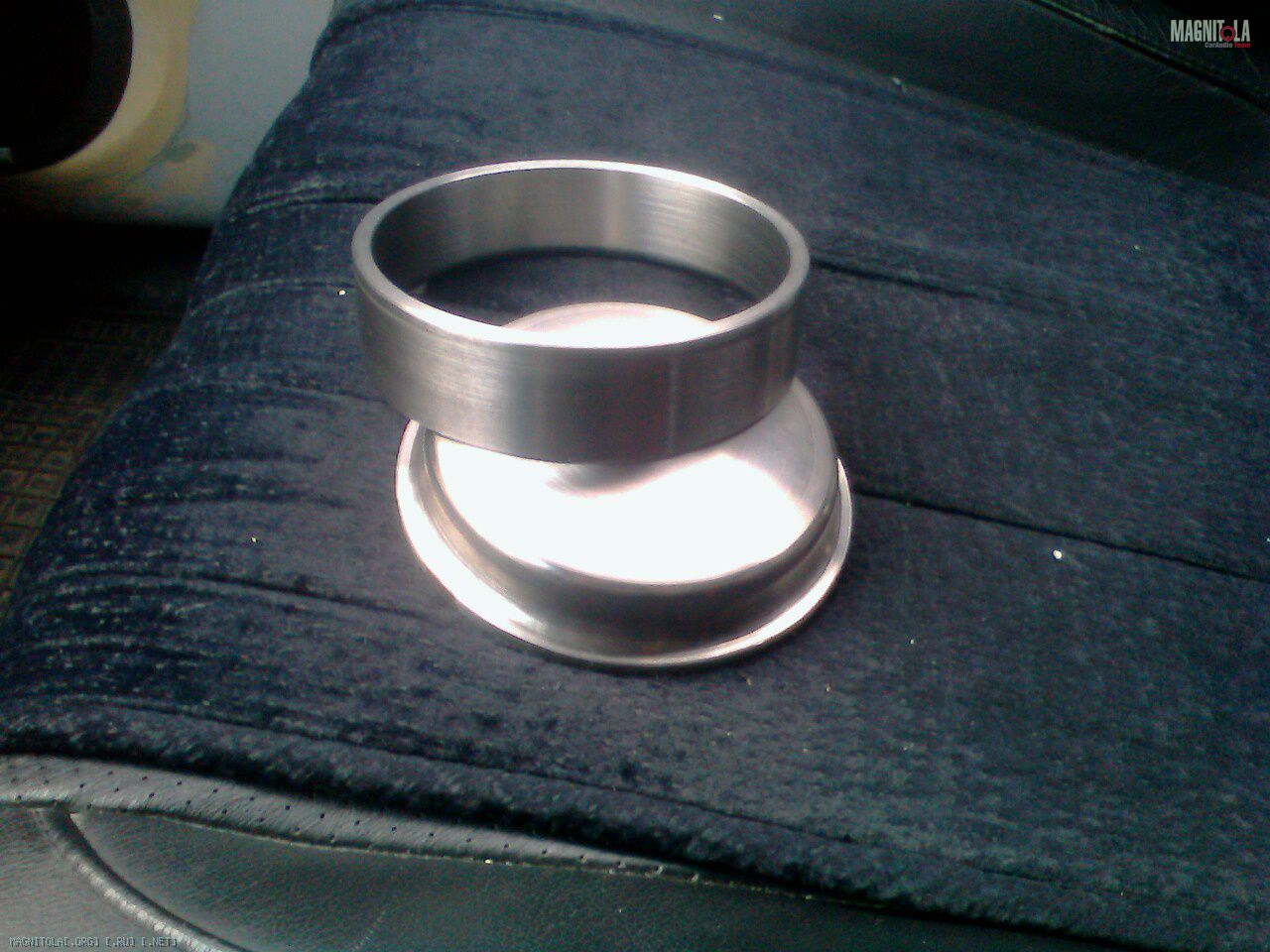

Для изготовления сеточек под СЧ заказана матрица:

Вложение 365658Вложение 365660

Сеточки выдавливаются легко и проблем не вызывают.
Рисунок сеточки боле-мене походит на Ноксовскую.
Класно должно получиться в итоге.

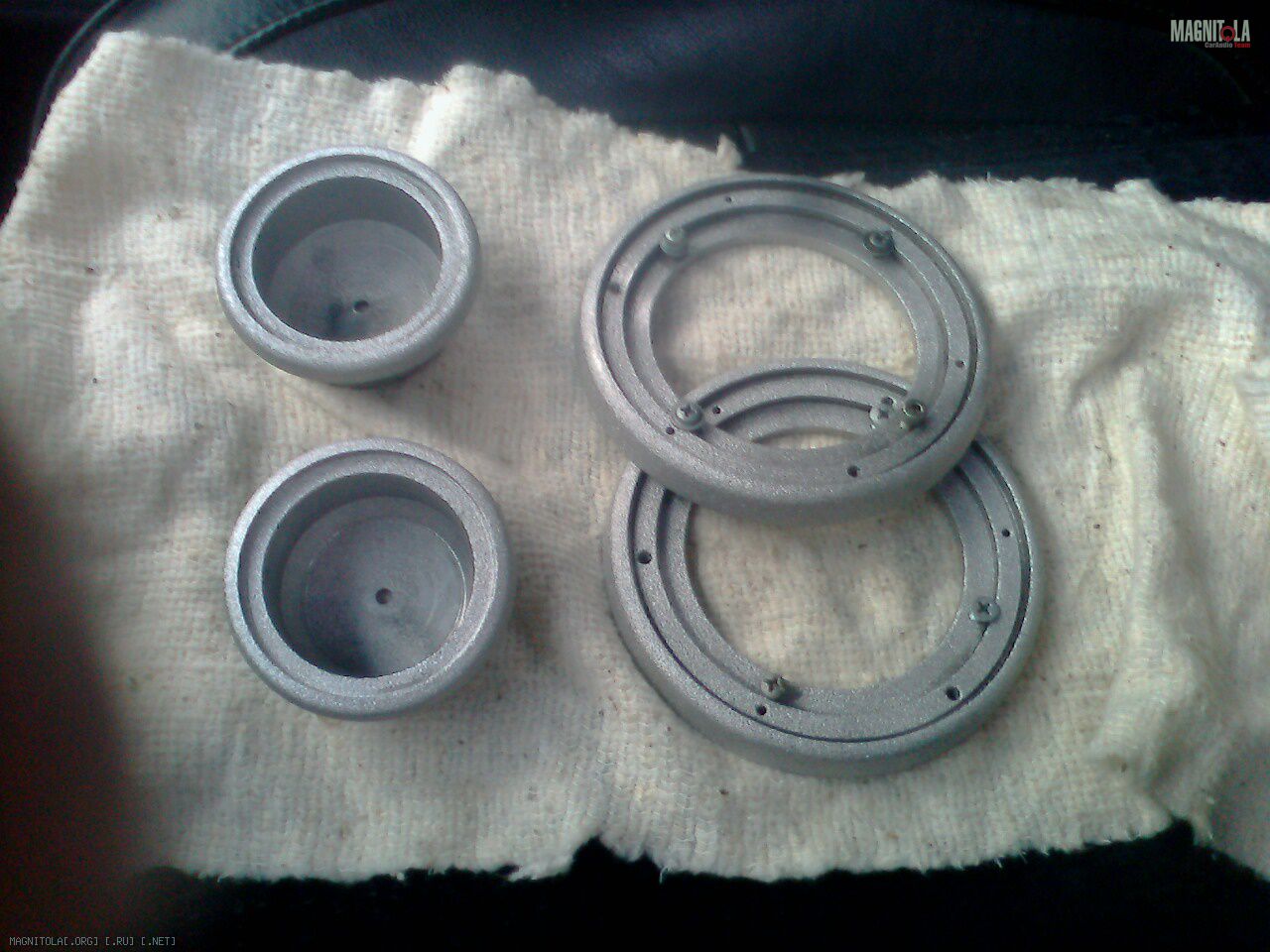

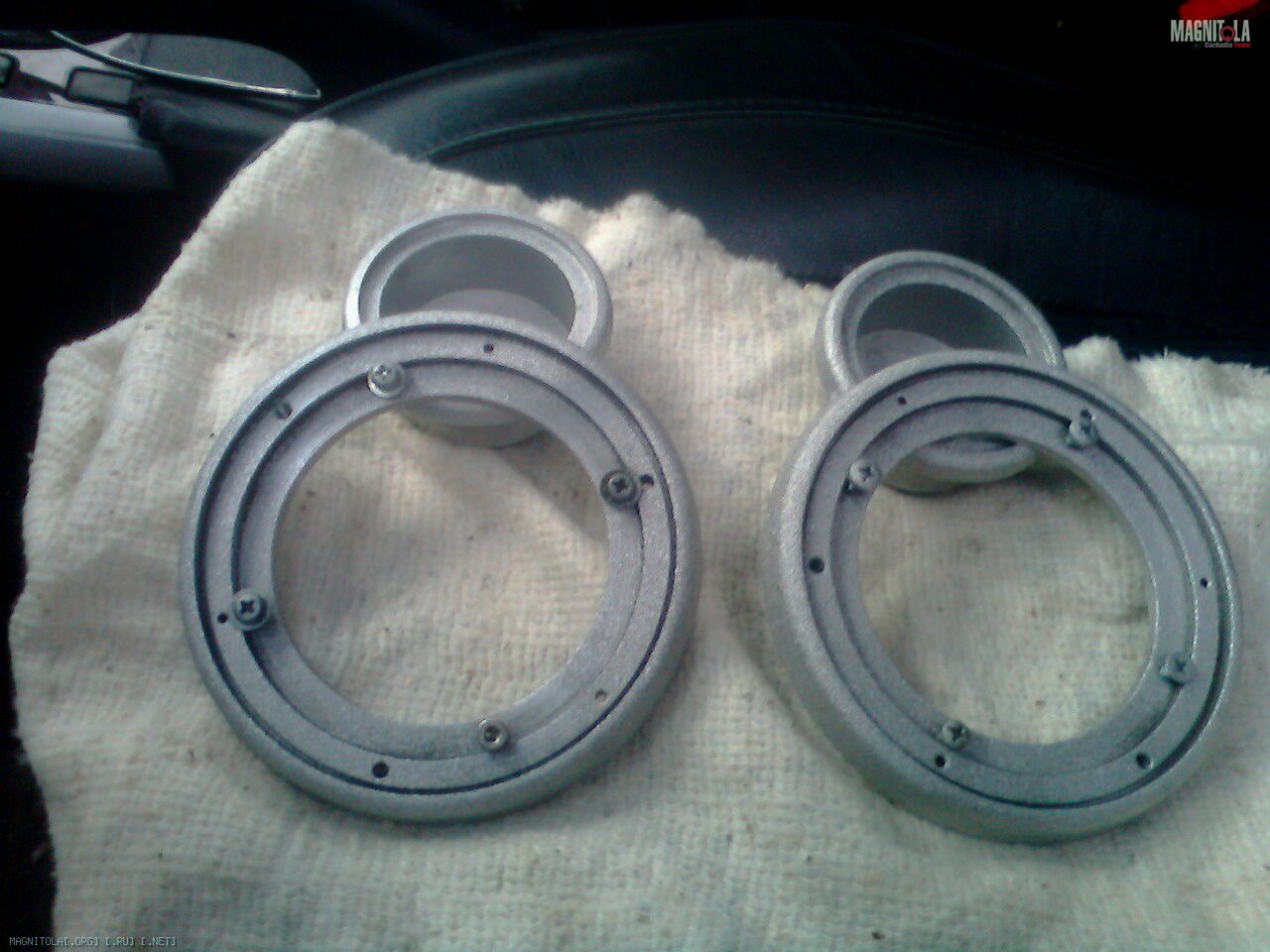

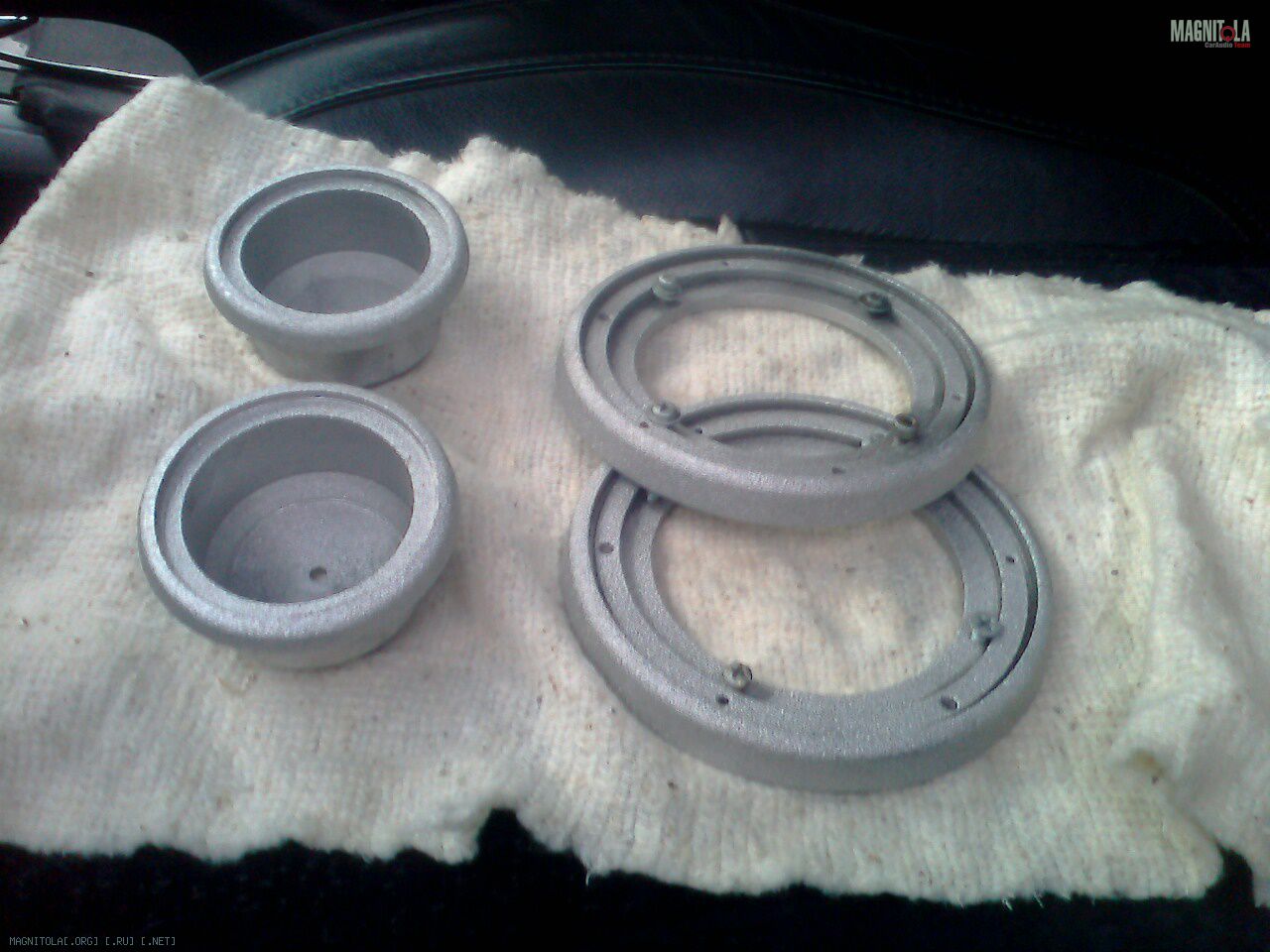

Отпескоструил колечки и стаканчики.
Вложение 366336Вложение 366338Вложение 366340

"Пескоструили" какой-то фрракцией.
Поверхность получилась более грубой чем от песка.
Но это к лучшему - лак будет держаться лучше и фактура под лаком будет лучше "проявлена".

DядяВова, ТЫ маньяк, в хорошем смысле этого слова. Жду не дождусь когда фото будет законченного салона. С уважением.

DядяВова, А с СЧ чем закончилось?

Цитата:

---

Сообщение от Matvey498

DядяВова, А с СЧ чем закончилось?

---

Отдал на ремонт/ревизию.

Кстати покатался парудней с двушкой - тетка пришпилена и никуда не гуляет...

По усилку - с гейнами не попал. Каналы что для сч шипят (высоковато усиление) отдал на переделку.
Усь отдадут на этой неделе. Серединки на следующей.

Цитата:

---

Сообщение от Matvey498

DядяВова, А с СЧ чем закончилось?

---

Забрал сч из ремонта. Еще не подключал.
По неисправности - сказали что отклеился один из двух магнитов...
Как то так.

Эпопея с ремонтом серединок продолжается. Получил, подключил, отдал обратно.
("На всякий" - нашел вариант 3.1 очень-очень мало БУ и по вкусной цене - куплю а ремонтные выставлю на продажу).

Поигрался с ящиками под миды.

"До" играли низко, жирно, гулко и смазанно.


Убрал часть войлока со стенок ящика, поджал объём ящика с 13 литров до 12ти.

Подрегулировал частоту подрезки мидов снизу и саба сверху. Порегулировал гейны на каналах.


И вот оно - счастье - структура баса, панч, отсутствие подгуживания. А стыковка с сабом вАащще получилась отличной.

Результатом доволен. (по крайней мере пока)гы ГЫ гы

В ожидании, когда освободится "паялыч" пошел в подвал и наваял решеток для грилей:

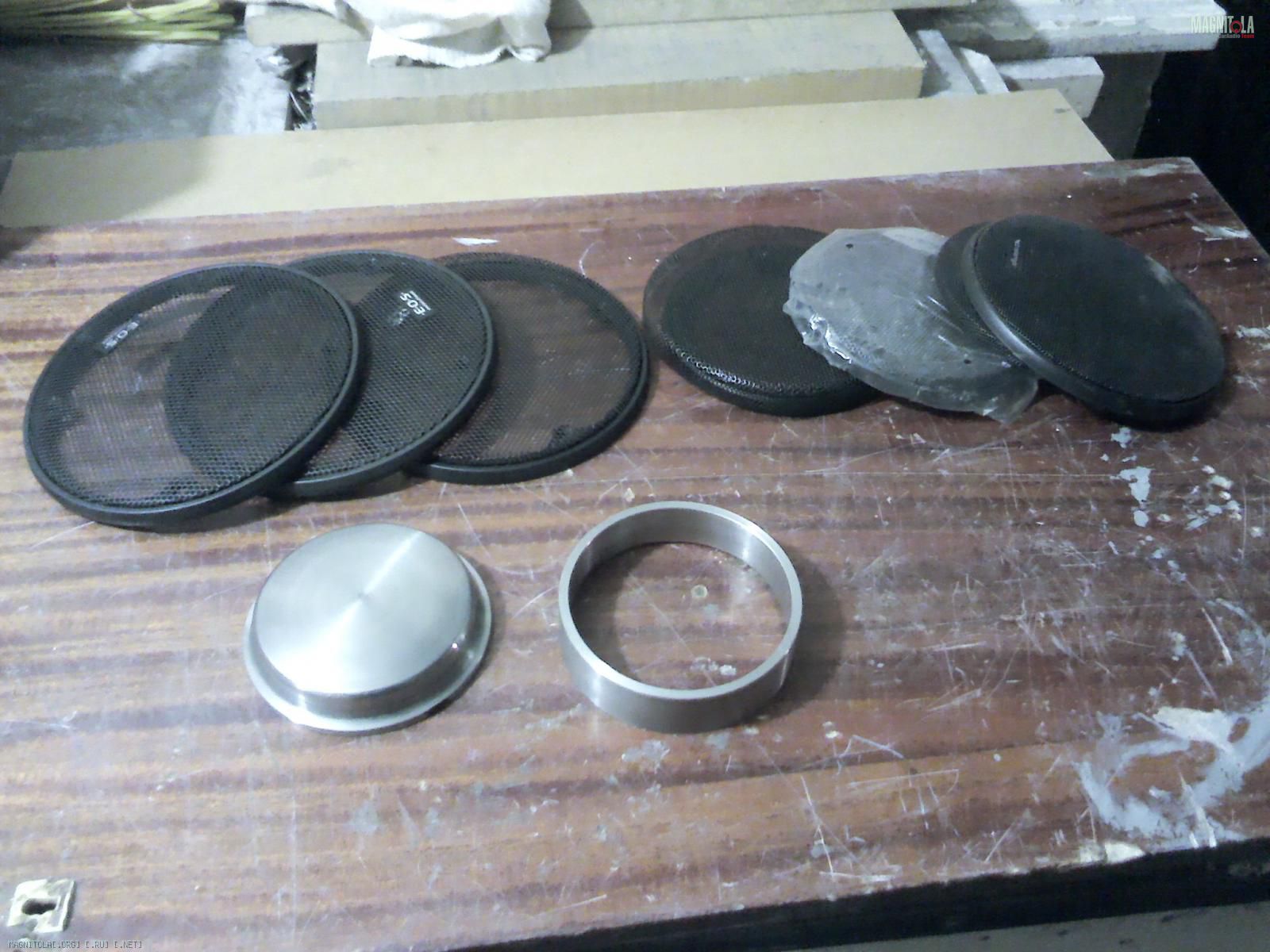

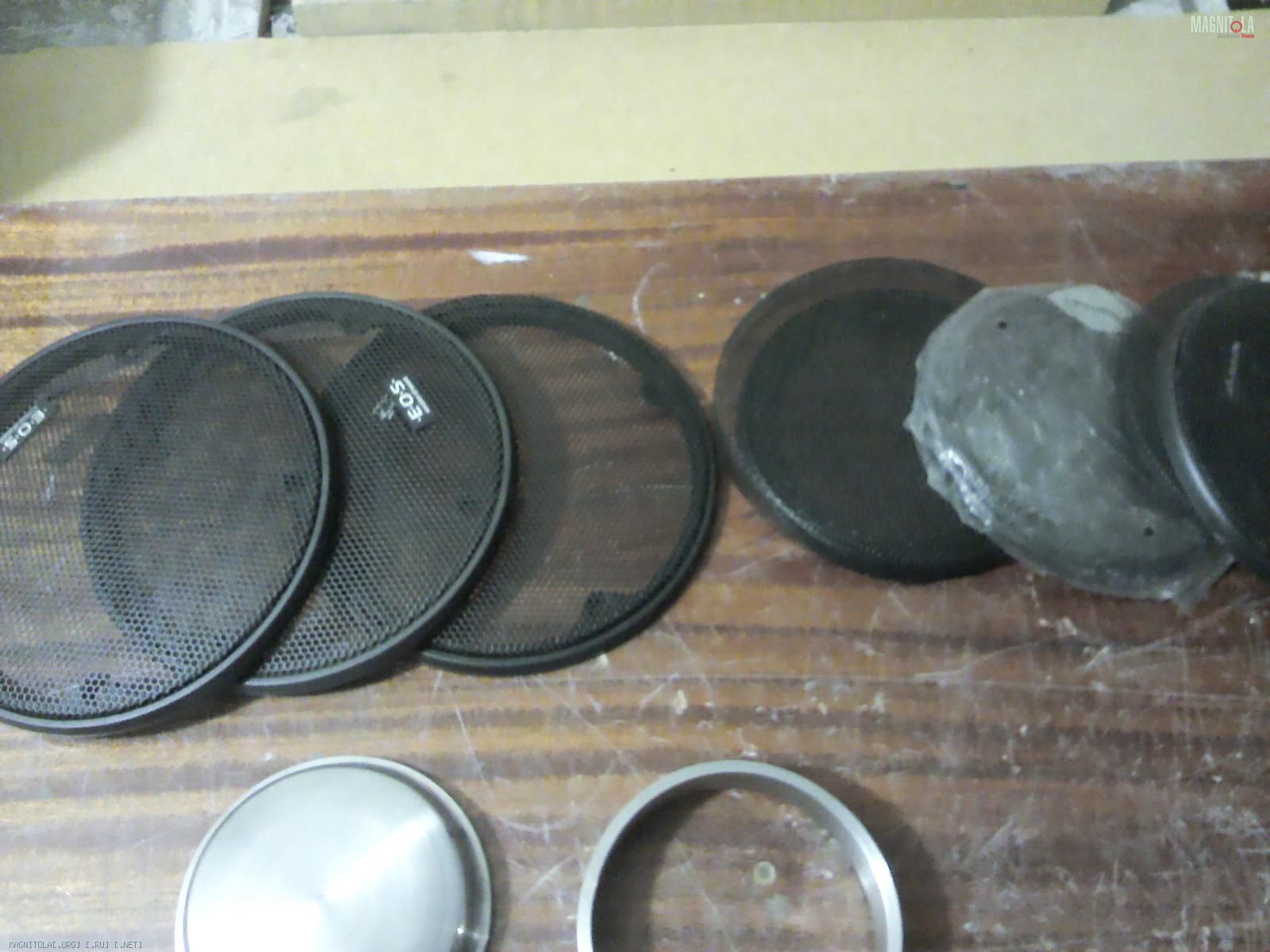

Исходники (куча разных решеток и матрица с пуансоном)

Вложение 371148Вложение 371150

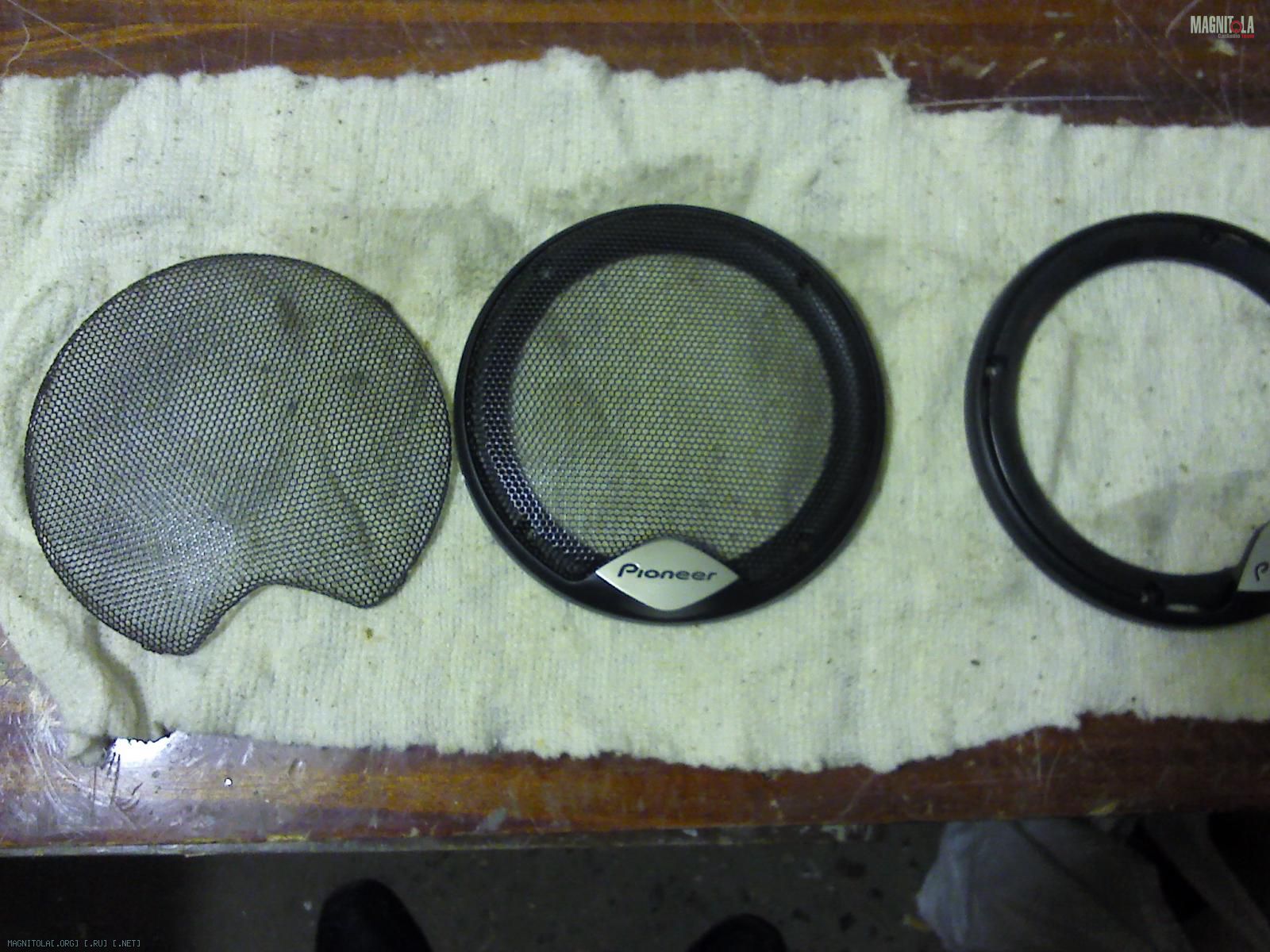

Так как сеточки не выдавливал давно, взял на растерзание пионеровские.
Вложение 371152

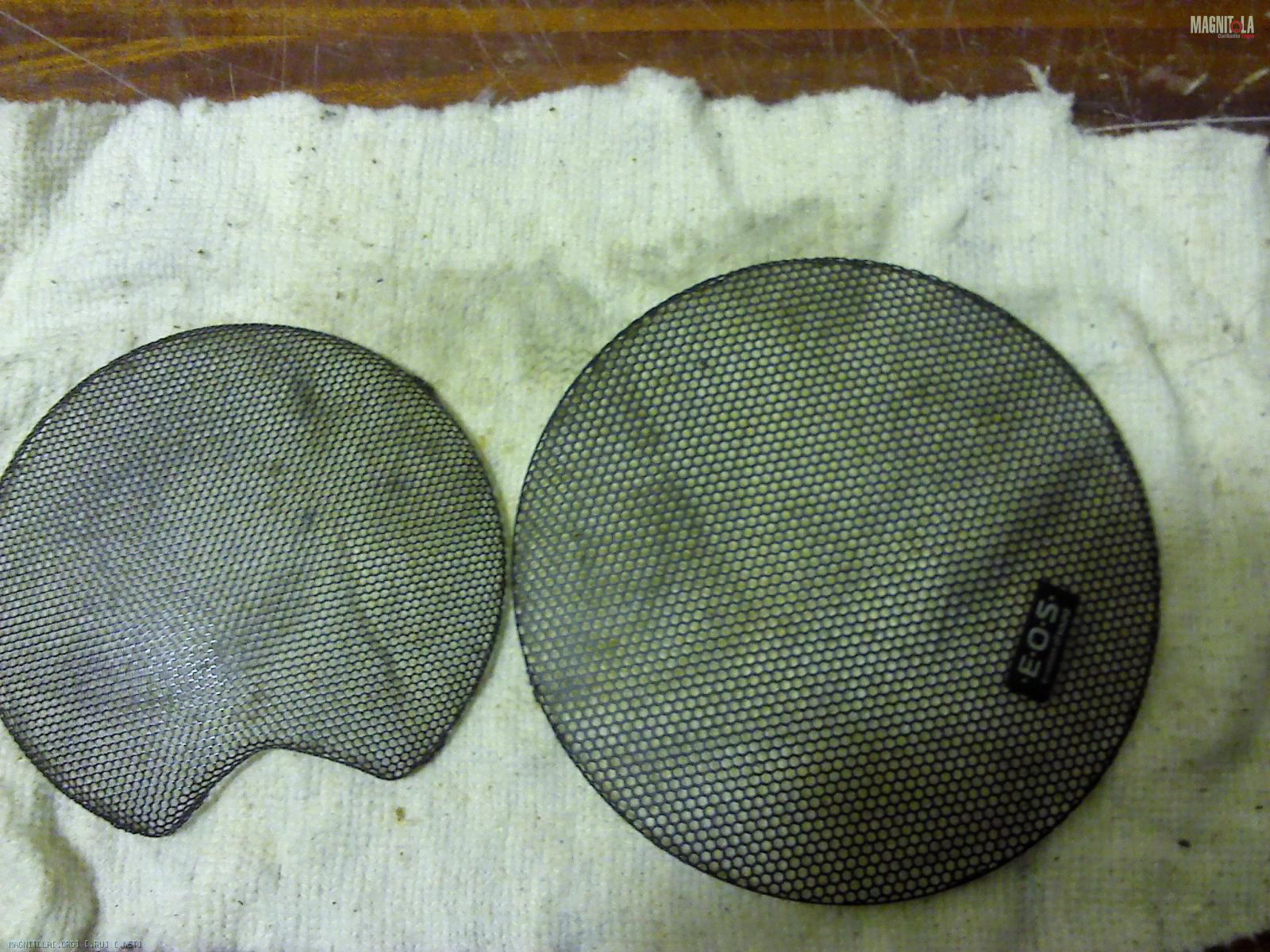

Для сравнения пионеровская и EOSовская сеточки
Вложение 371154

Хорошая акустика EOS, особенно их сеточки :rofl: - из них и буду делать решетки, т.к. по рисунку сетки они лучше всего соответствуют NOX28 от Бракса.

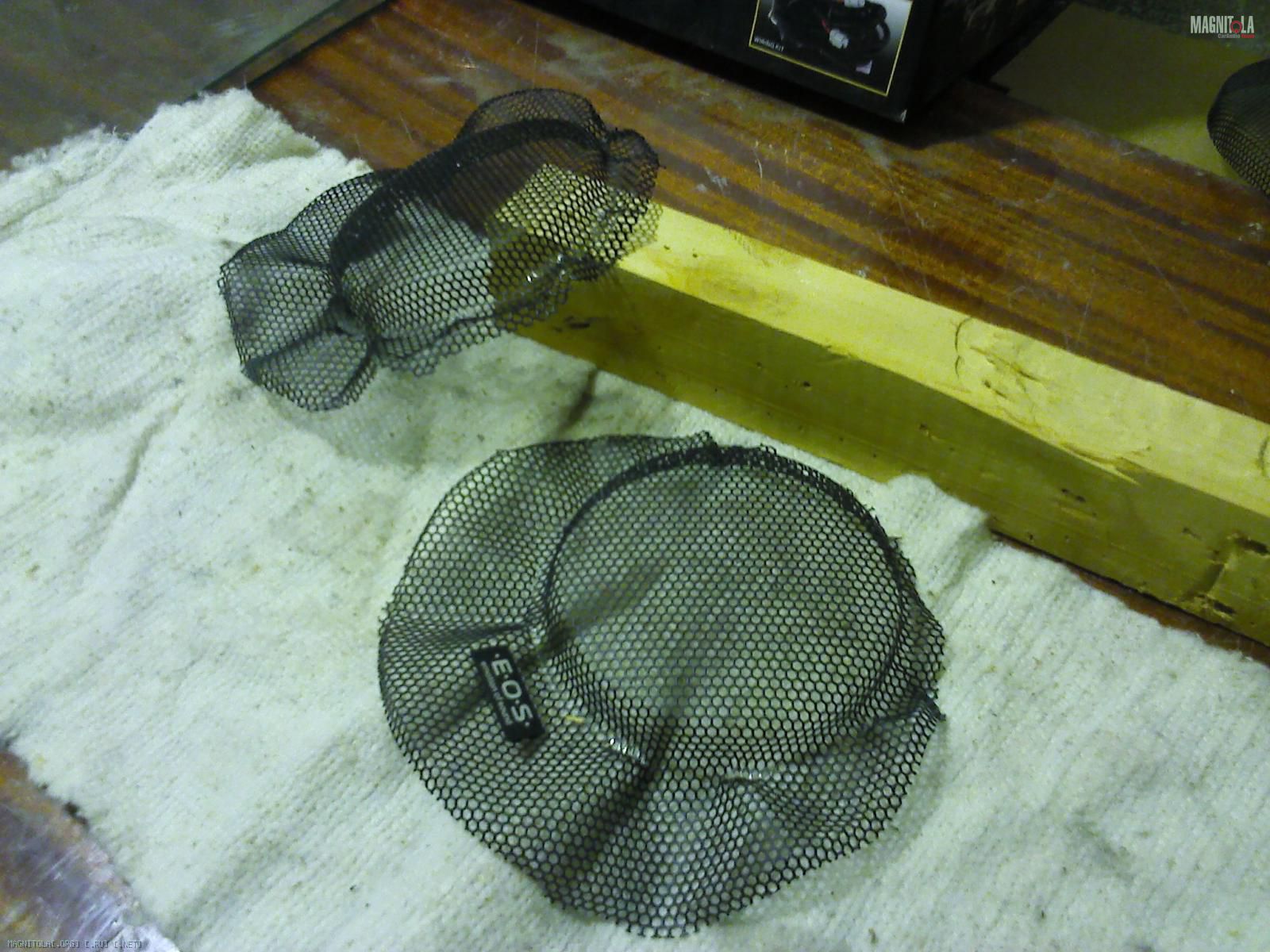

После выдавливания получилось так:

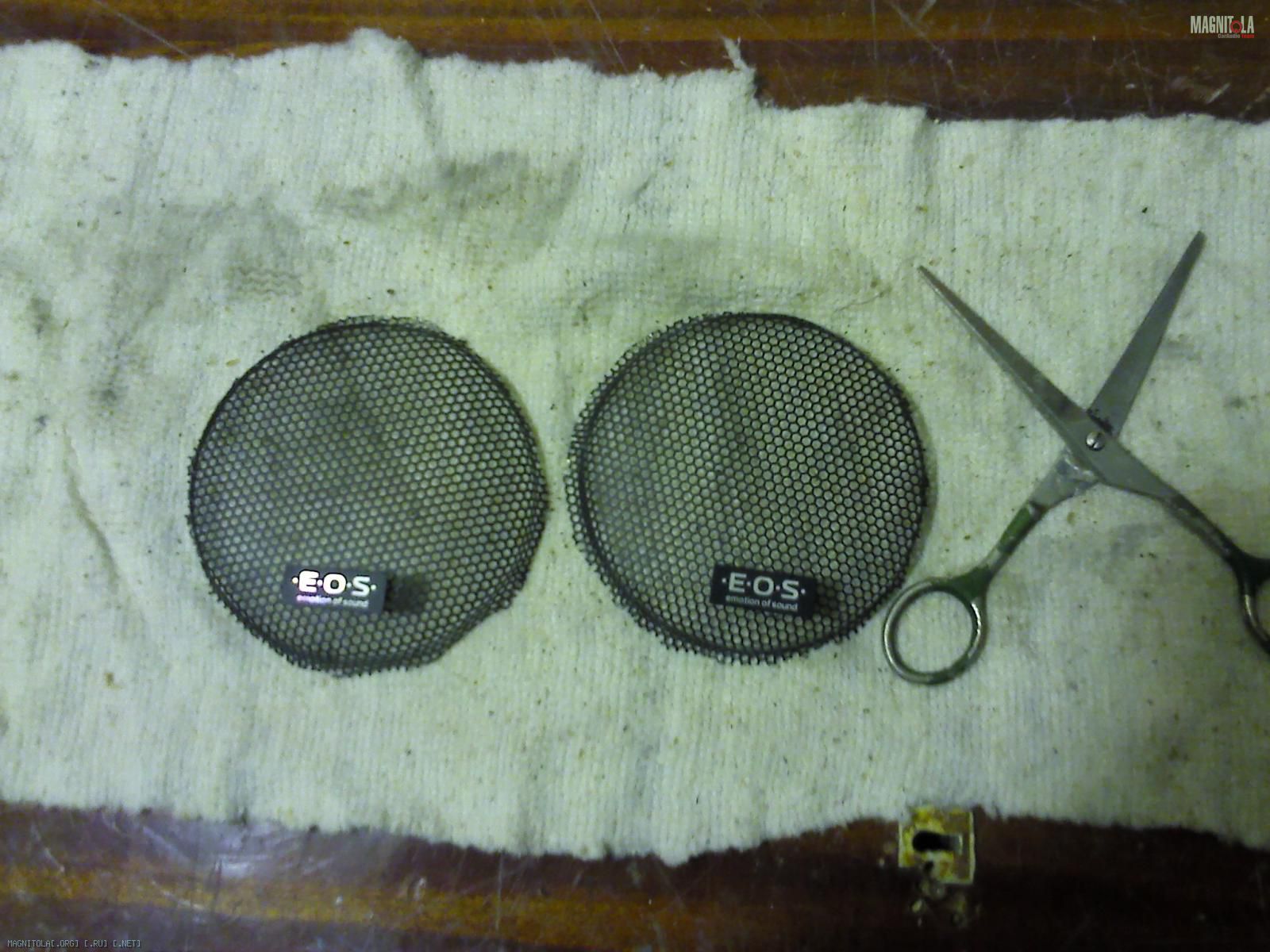

Вложение 371162 Обрезал всё сильно лишнее. Вложение 371164

Просто лишнее оставил до подгонки к колечкам (они ещё в покраске)
Шильдики ЭОСа прибрал в коробку - вдруг понадобятся Ж)

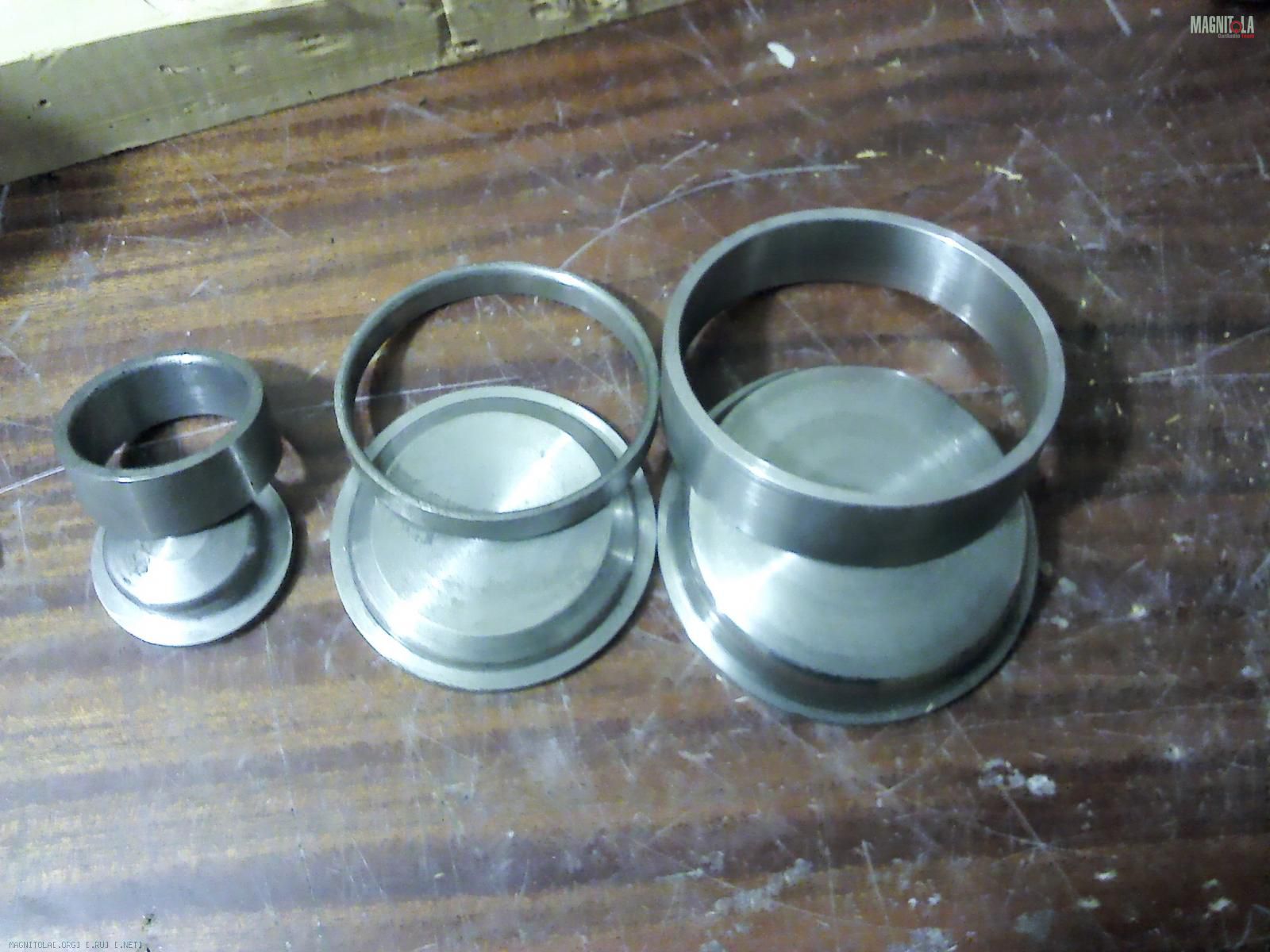

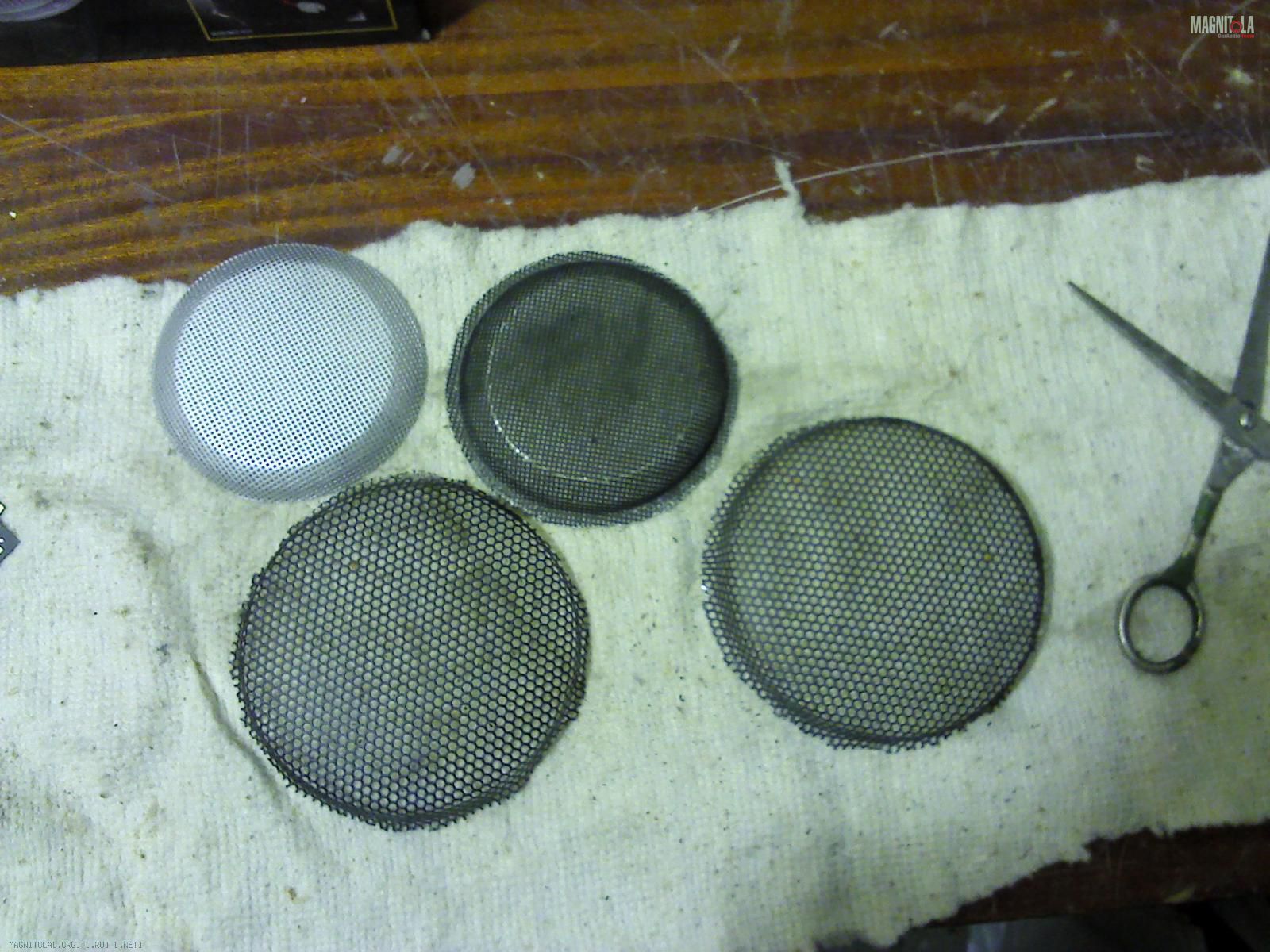

На закуску - коллекция матриц для пищей от динаудио для серединок "вочей" и теперешних "матриксов":

Вложение 371166 полуфабрикаты сеточек вочи и матриксы Вложение 371168
