Возможен вариант как на рисунке №1.
Вид для печати
http://www.bluesmobil.ru/topic/12191...elei/?p=161913
Возможен вариант как на рисунке №1.
Направление акустики было как на 2 а геометрия как на 1
сейчас правый край перестал так сильно "загибаться"
Причина нестандартного поведения банальна - наличие перекоса у басовика (КИЗ одного басовика путешествует до середины передней двери в районе 200 Гц)
Предыдущий вариант стоек был с более выдвинутыми в салон сч/вч.
Сейчас сч/вч подвинулись ближе к стеклу,
соответственно КИЗ правого борта сместился вперед и проблема басовика перестала так сильно влиять на общую картинку.
Всем привет
Закончил работы (практически) со стойками - осталось правильные (с маленькими головками . а то сеточка нЭлЭзет в колечко) крепежные болтики вкрутить.

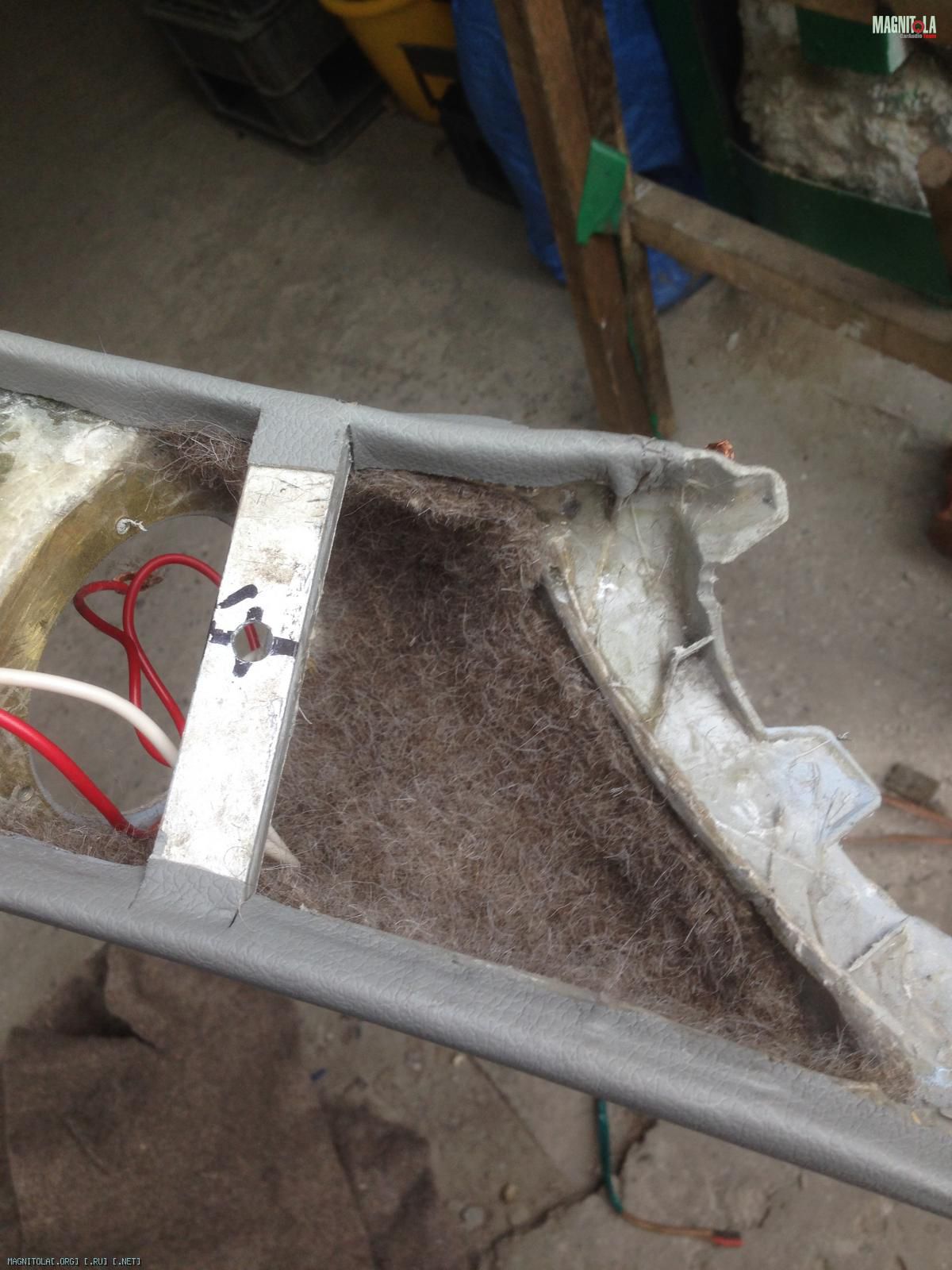

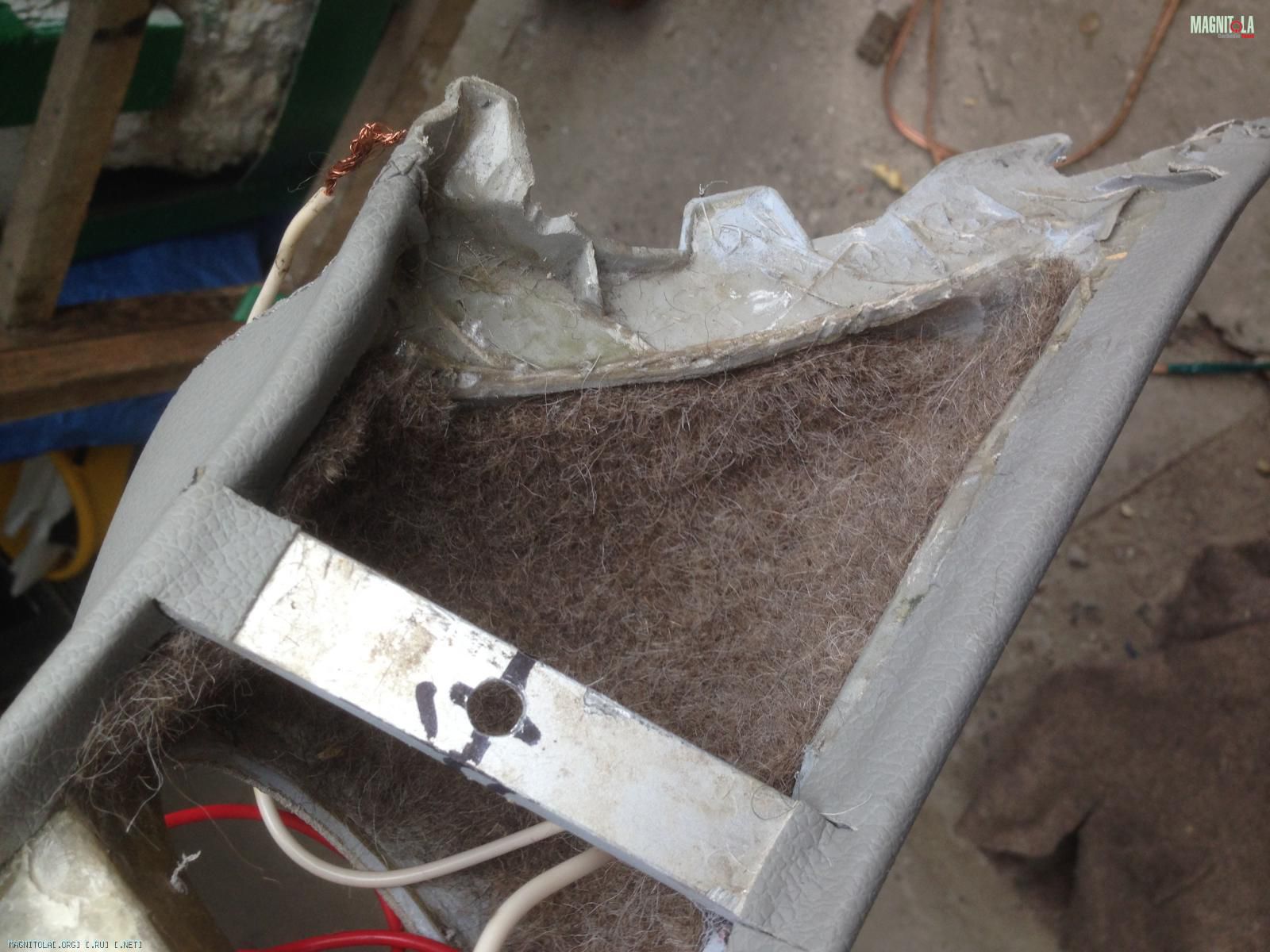

Изнутри корпуса сч теперь "мохнатые" - войлок рулит
Вложение 1228978 Вложение 1228980
Про фришку.

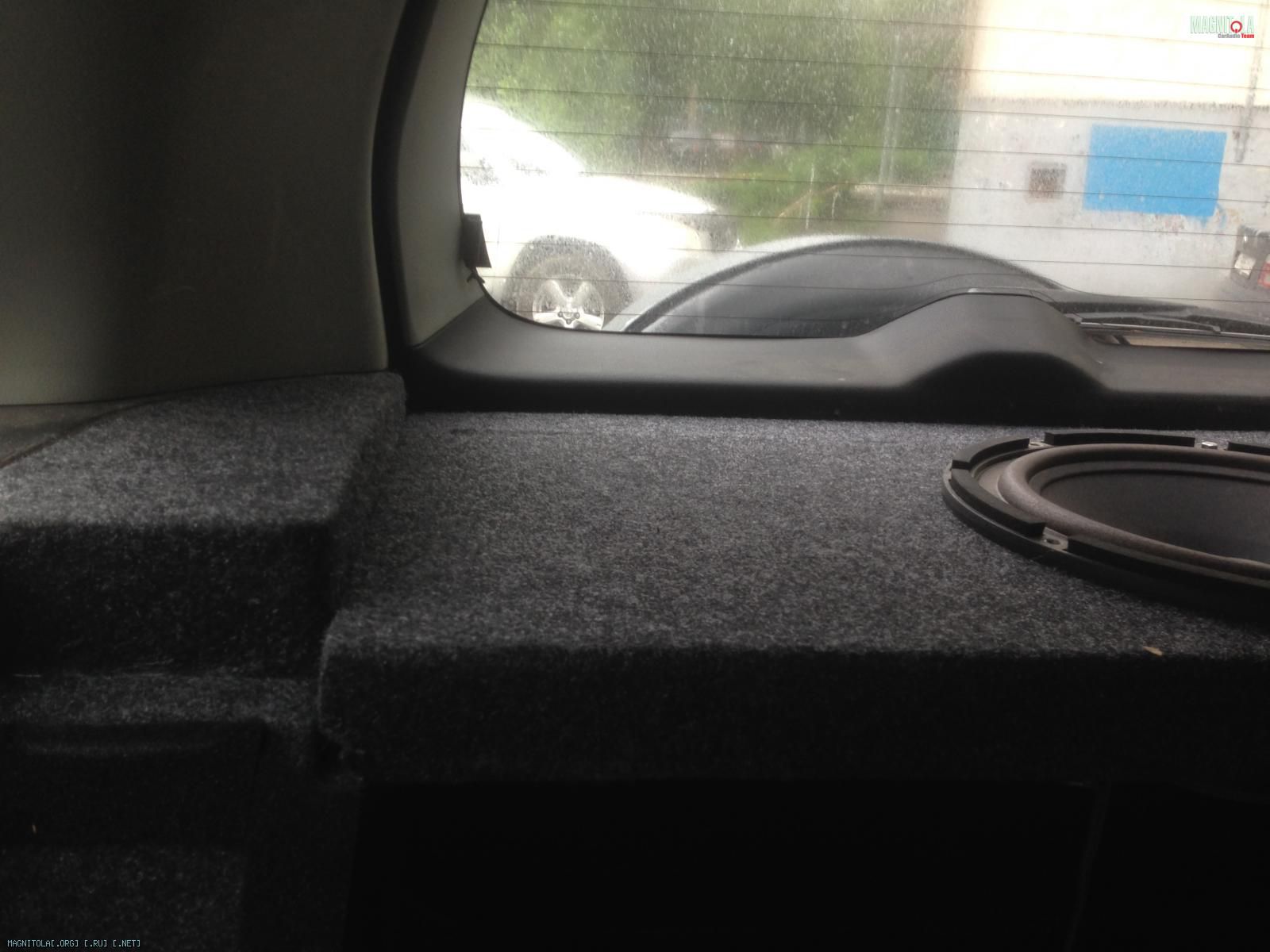

Таки доделал полку с "откидушкой"
Вложение 1228990

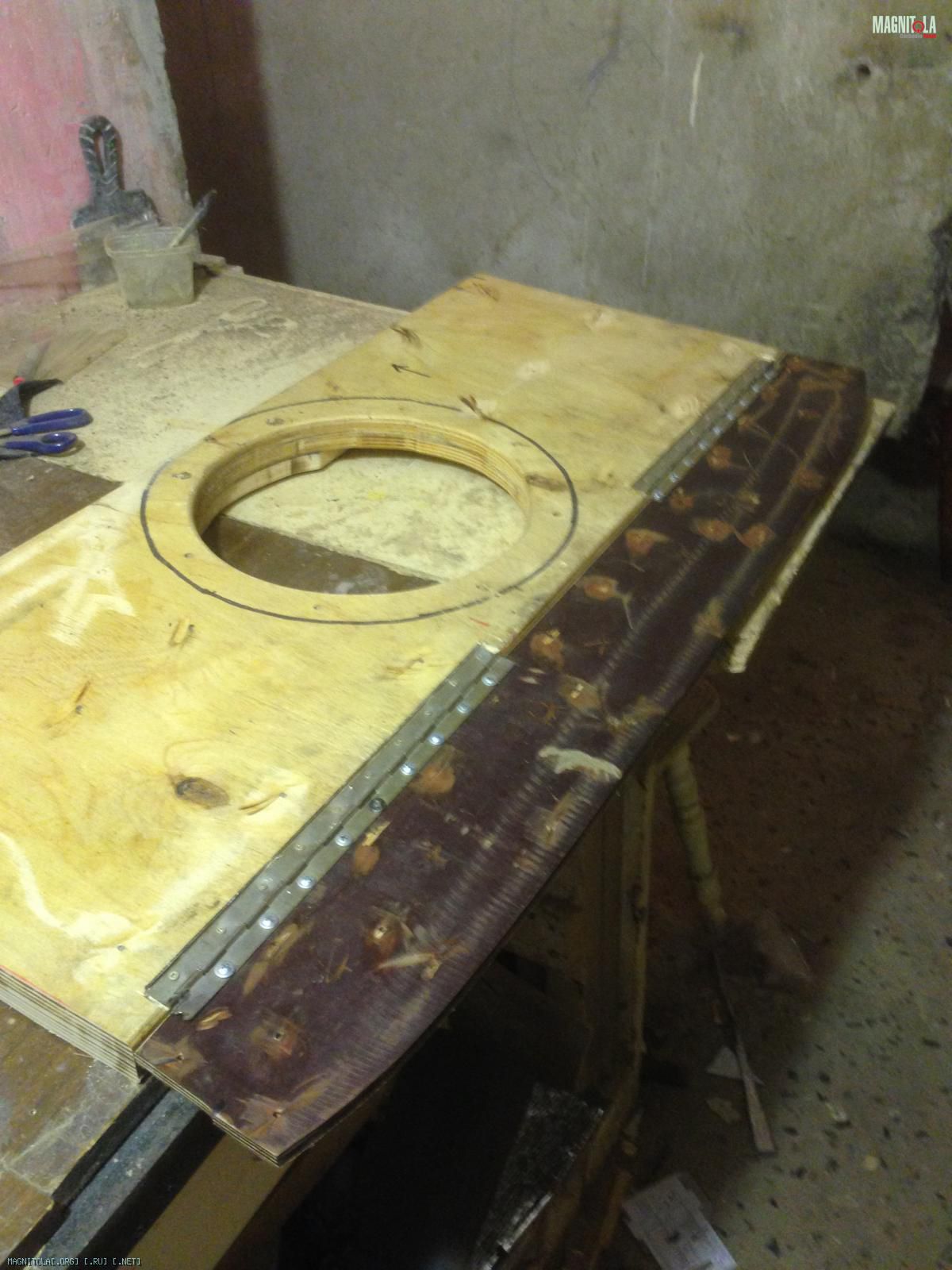

Откидушка трёх-слойная (фанера + сплен 12 мм + МДФ 6 мм)
Подогнал зазоры, сплен обеспечивает уплотнение между полкой и пластиком двери, мдф фиксирует сплен и придает "основательность".

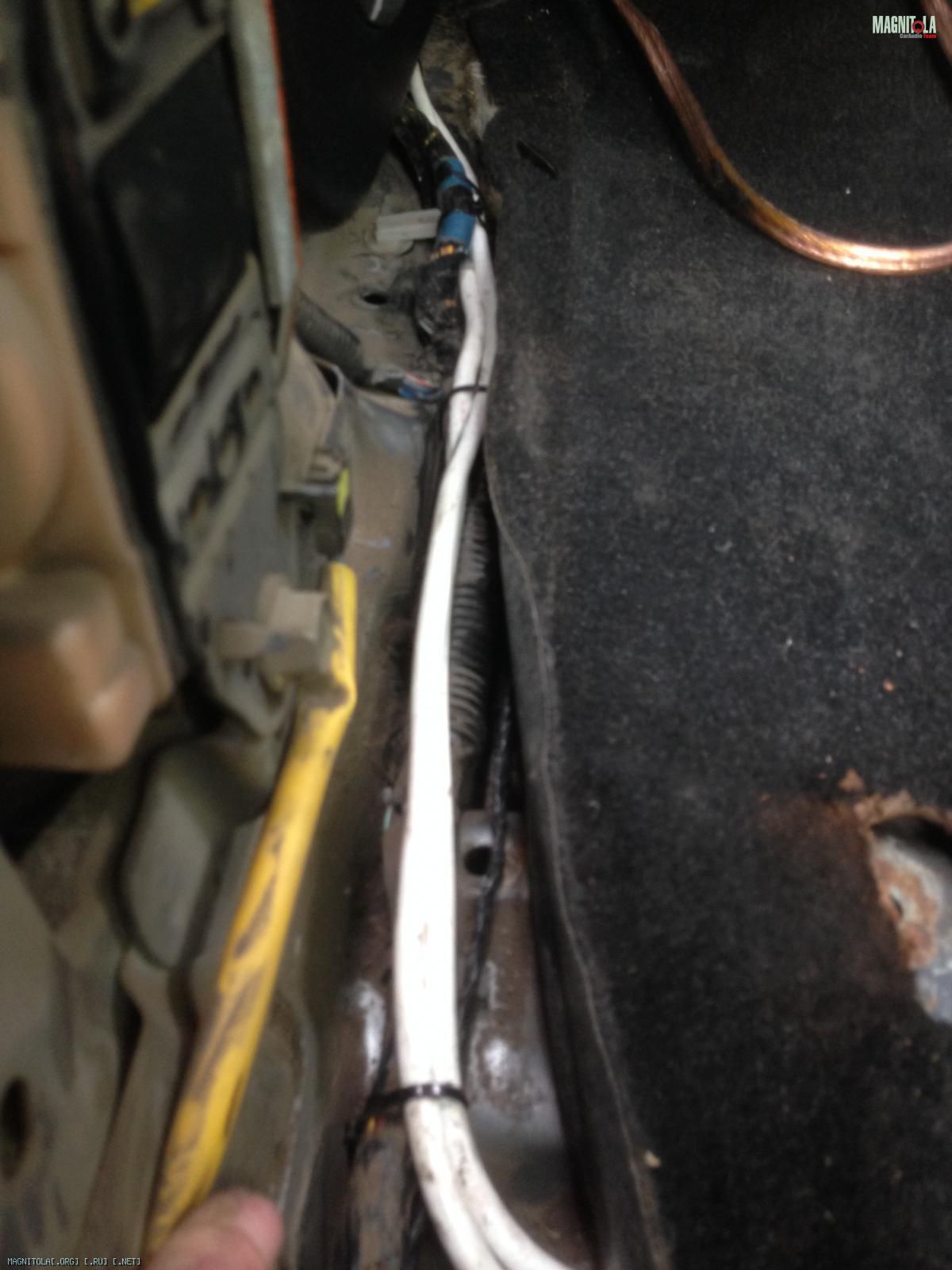

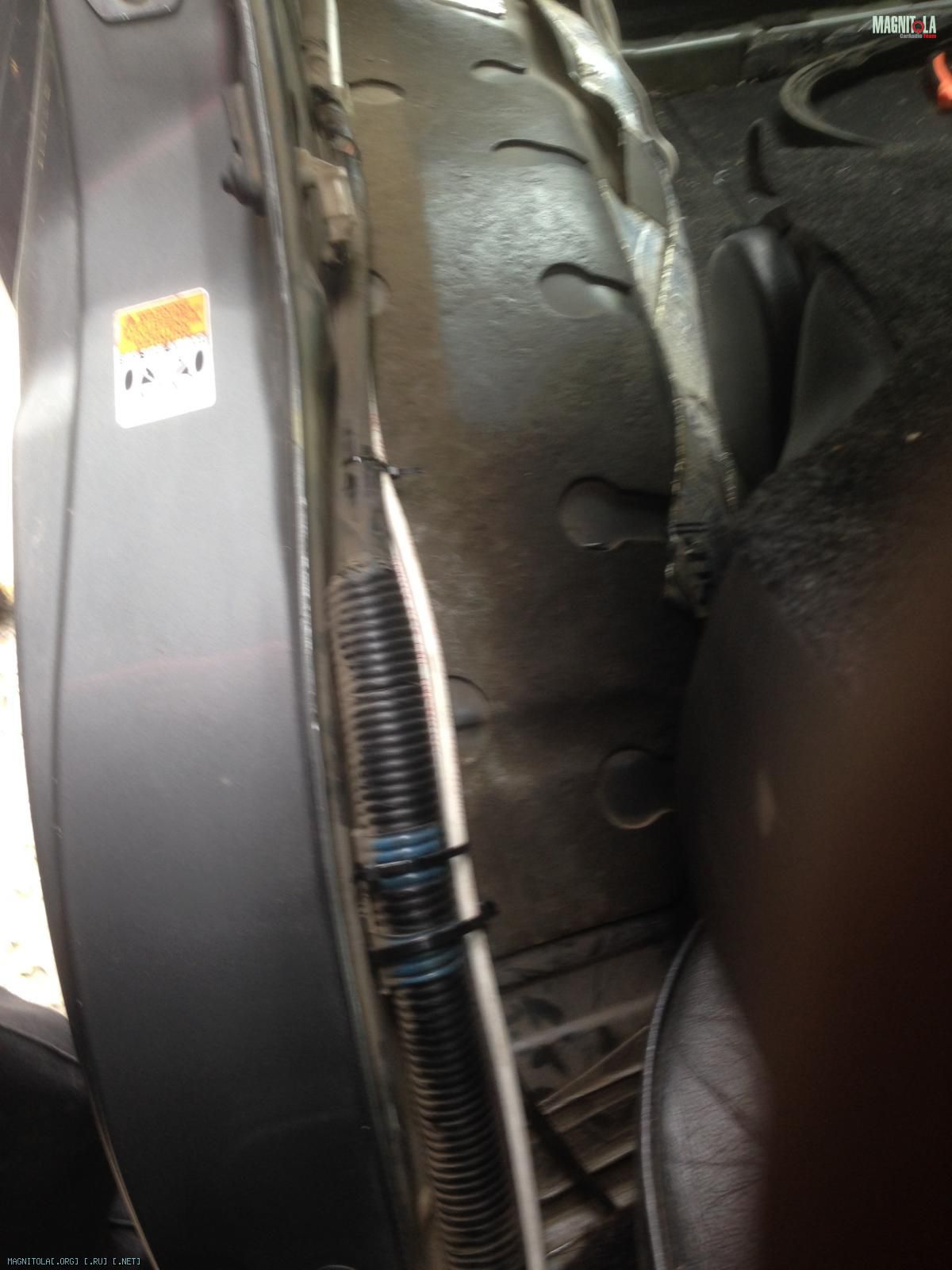

Протянул 10 квадратов акустического кабеля, "шланги" закрепил к штатным кабелям
Вложение 1228994Вложение 1228996
Переход проводки от полки (а она должна иметь возможность съёма ;) ) к основной проводке решил тупо сделать через пару болтов закрепленных внутри правой опоры.
На обоих концах проводов круглые клеммы, стягиваемые гайкой, что обеспечивает хороший контакт.
Зашумил пластик багажника вкруголя чтоб убрать противные призвуки и дребезг.

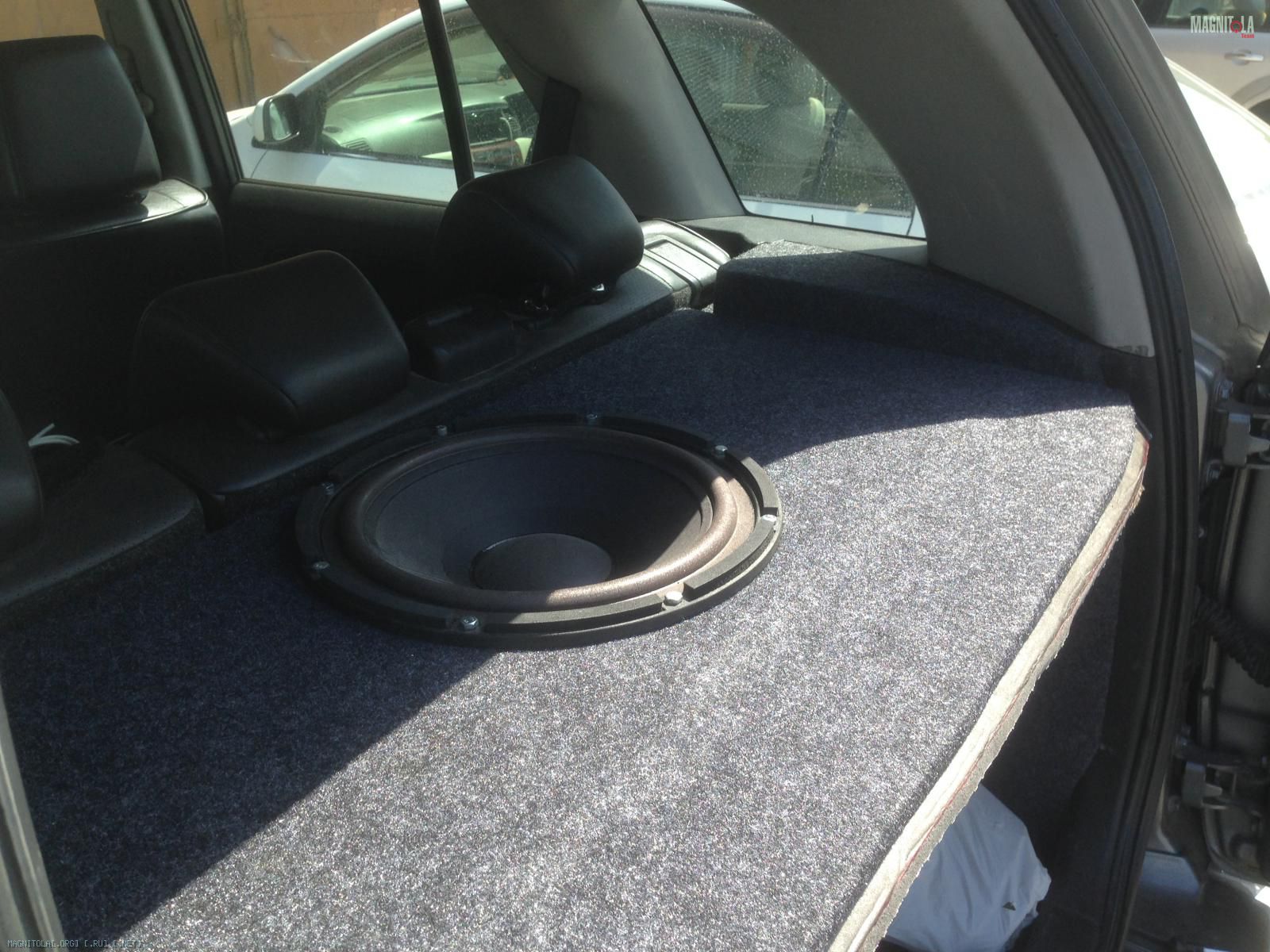

Обтянул всё и вся карпетом
Вложение 1228992Вложение 1229002
Пыс. Гриль ещё нужно доделать на сабиг (куплен на 15", нужно кольцо подогнать под мой диаметр и выгнуть сеточку)
И придумать фиксаторы полки.
В целом получилось на 4 с минусом (а если быть честным то на троечку) - но это всё в багажнике и не видно...
Приветствую заглянувших.
Пока коротеньнкО :)
Случайно обнаружил, что "смеситель" сабовых каналов работает некорректно.
Сигнал правого борта отвалился.
Пришлось перепаивать межблок-сумматор
Параллельно задался и помучил опытных товарищей глупым риторическим вопросом - что лучше? -
Посадить каждый из сабов на свой канал с индивидуальным разруливанием фильтрами и задержками
или
оставить как было - с включением через (исправный)сумматор
услышал 2 мнения - АдназначнА сумматор и "я бы попробовал индивидуальные каналы" ;)
В итоге остановился на сумматоре.
Вчера добрался я таки с микрофоном до сабов
Померил.
При включении фришки через RC HPF совместный график фазы у сабов в диапазоне от 30 до 80 гц имеет " "идеальный вид"
Перефазировка одного из сабов практически ничего не меняет - меняются ньюансы на краях диапазона 20-30 и свыше 70 гц.
Поигрался стыковкой с басовиками. Получил совсем полку от 40 до 120 гц.
В очередной раз разглядел салонный ( оба саба хоть по одному хоть совместно) показывают провал на 25 гц.
Пока все.
Пыс. Мнения по подключению сабов - приветствуются
Странно, что перефазировка одного саба ничего не дает. Если сабы в противофазе должны сильно поглащать друг друга. На 25гц провал может микрофон?(в любом случае с этим ничего не сделать). Поканально подключать сабы есть смысл имхо если они в разных местах по длине салона, мне кручение задержек сабов ничего не дало(саб до 50гц).
