Grand Vitara 2006 и попытка сделать приличный звук

Сообщение от Matvey498

Если сделать подвес более жёстким,то ДА Vas уменьшится;а если диффузор просто сделать легче,то с эквивалентным объёмом динамика ничего не произойдёт.

Продолжу однакО.

В общем порывшись в инете нашел 2 варианта поднятие жескости
навозюкать подвес клеем резиновым (подходит к моим резиновым подвесам)
либо навозюкать ЦШ клеем БФ

Выбрал 2 вариант, т.к. Встретил мнения что увеличение жесткости ЦШ предпочтительнее.

В общем развел БФ2 ацетончиком 2/3 и не разбирая динамик промазал ЦШ


До процедуры замерил резонансную.
После высыхания перемерил что вышло.
А вышел прирост Fs на 12%
Было 36 у обоих стало 43/44
Vas не мерил (только в симуляторе погонял)
Бассбокс, при таком резонансе показал снижение Vas c 26 до 17 литров.
Добротность тоже поднялась (на 1-2 сотых)
Поставил в авто. Еще практически не слушал.

Результаты прослушки позже

а к зиме возвращать обратно не придется??
пс
на жарище частенько плавают оч хорошие системы

Сообщение от DядяВова

Ночи сейчас у нас достаточно прохладные (для лета) 10-11 градусов.
Послушаю с утреца потом апосля работы...

какие- никакие выводы сделать получится.
А дальше посмотрим, послушаем, понюхаем...


Пыс. Опять- же поджать об"ем слегка можно попробовать.

КМК - это битва с ветряными мельницами.

Сообщение от DядяВова

Опять- же поджать об"ем слегка можно попробовать.

Полагаю,что скорее очень может быть придётся делать ФИ.
Настройка порта ФИ вблизи частоты резонанса динамика или "плюс-минус" даст и снижение искажений вблизи резонанса,т.к. динамик на частоте настройки порта излучает мало,всё практически излучение даёт порт ФИ.
Fs возросла на 10%;Qtc возросла на 1%.Соотношение Fs\Qts тоже увеличится.

Вова,как результат?

Это снова я ...

Давненько меня мучил один вопросец, касающийся работы самодельного усилка.
А именно - на сколько он "согласован" для работы с довольно высокоуровневым
сигналом линейеого выхода 99 го пиона.

Неоднократно было замечено что на малом уровне громкости (менее 30 дб) звук явно лучше
чем при обычных 40-45.

"Крутилка" громкости на входе ессно стояла. Но аудиофильский прыщ на попе не давал покоя.

В общем решился - замерил уровень гармоник с крутилками на входе
(кстати он оказался совсем не аудиофильским - почти 0,1 % на мощности более 10 вт, да и спектр гармоник - выше второй выглядел "не очень кошерно")

Замерил коэфф ослабления сигнала на громкости в боевом положении (получилось ослабление в 3 раза)

Ну и изял нафиг крутилку.
А чтоб усь не шел в разнос - повысил номинал резистора в обратной связи, снизив коэфф усиления у усилителя. (В те же 3 раза)
Гармоники при этом автоматом снизились более чем на Порядок-два.
Причем из видимых пиков гармоник на экране видится только вторая.
Замер мощности показал 45-50 выходной мощности, что для вч/сч более чем достаточно.
Завала АЧХ в диапазоне до 20 кГц (выше заглянуть не позволяет звуковушка) - не узрел.

Прикручивать усь буду завтра. По результатам - отпршусь.


Продолжу.
Прикрутил, подключил. Включил. Поёт.


Самое главное - попали по чуствительности.
Менять уровни громкости между басовиками и Сч/Вч практически не пришлось (+- 1Дб не в счет).
Ну а выставлять разные побортные уровни - куда же без этого - раньше они были выставлены крутилками громкости, которых теперь нет.
Но об этом я нисколько не жалею - из цепи сигнала ушел один лишний элемент (причем одна крутилка "шуршала" и вела себя неадекватно )
Кроме того, в ГУ сигнал всякО идет через микросхему eVOL (я так понял это практически тот же набор делителей напряжения с функционалом переменного резистора)
так почему-бы ей не попользоваться... НО ОДНОЙ.

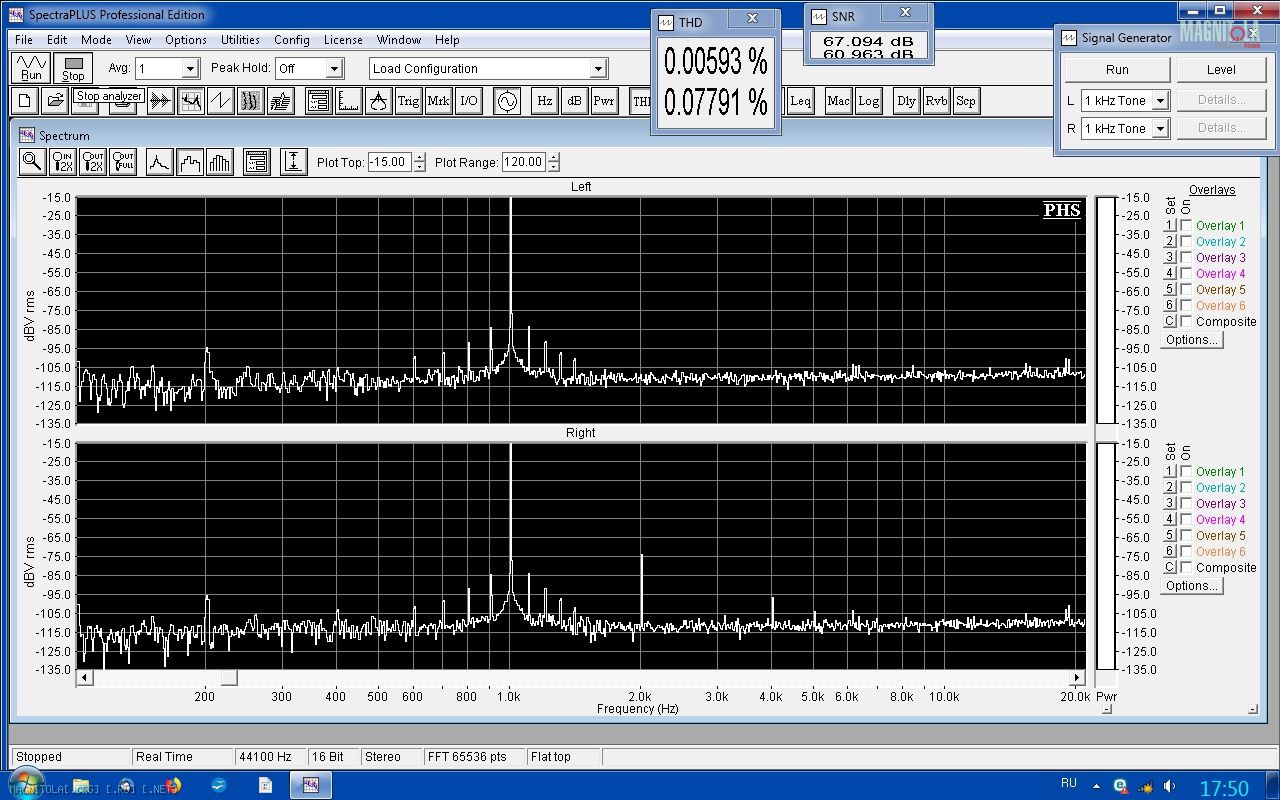

А вот скрин замера THD с "крутилками" на входе
(сверху сигнал звуковушки сама на себя. снизу - пропущенный через усилок) (на "торчки" между 1 и 2 кГц не смотрите - это какой то косяк в звуковушке и не влияющий особо на замер)
И пусть в меня кидаются помидорами о некорректности замеров, но все "замеры" делались в одинаковых условиях, с одинаковым уровнем выходного сигнала (оценивал по шкале-индикатору уровня сигнала в спектралабе)
После корректировки коэфф. усиления уровень THD привносимый усилком составил пару тысячных %, и видимый хвост гармоник значительно подсократился.
Скриншот к сожалению не сохранился (но тырчков гармоник, на частотах кратных 1 кГц видно не было, они "не превышали" уровень шума...)

Да и про получившийся коэфф.усиления - до коррекции он был = 33, после коррекции стал = 8
Паялыч, менявший резюки сильно ворчал что "так" быть не должно и если бы не результаты замеров THD - он нивжисть не поставил бы "такой" номинал резистора.
Гдеж это виданно - вместо 680 Ом поставить 3,3кОма

По остальному (звуку) - чтото говорить ещё рано - 15 минут "прослушки" это ниАпчЁм .
Но сибиллянты со своими ссссвисссстящими сс назить и выедать мозг - перестали.
