Вложений: 2
Re: Grand Vitara 2006 и попытка сделать приличный звук
Приветствую.

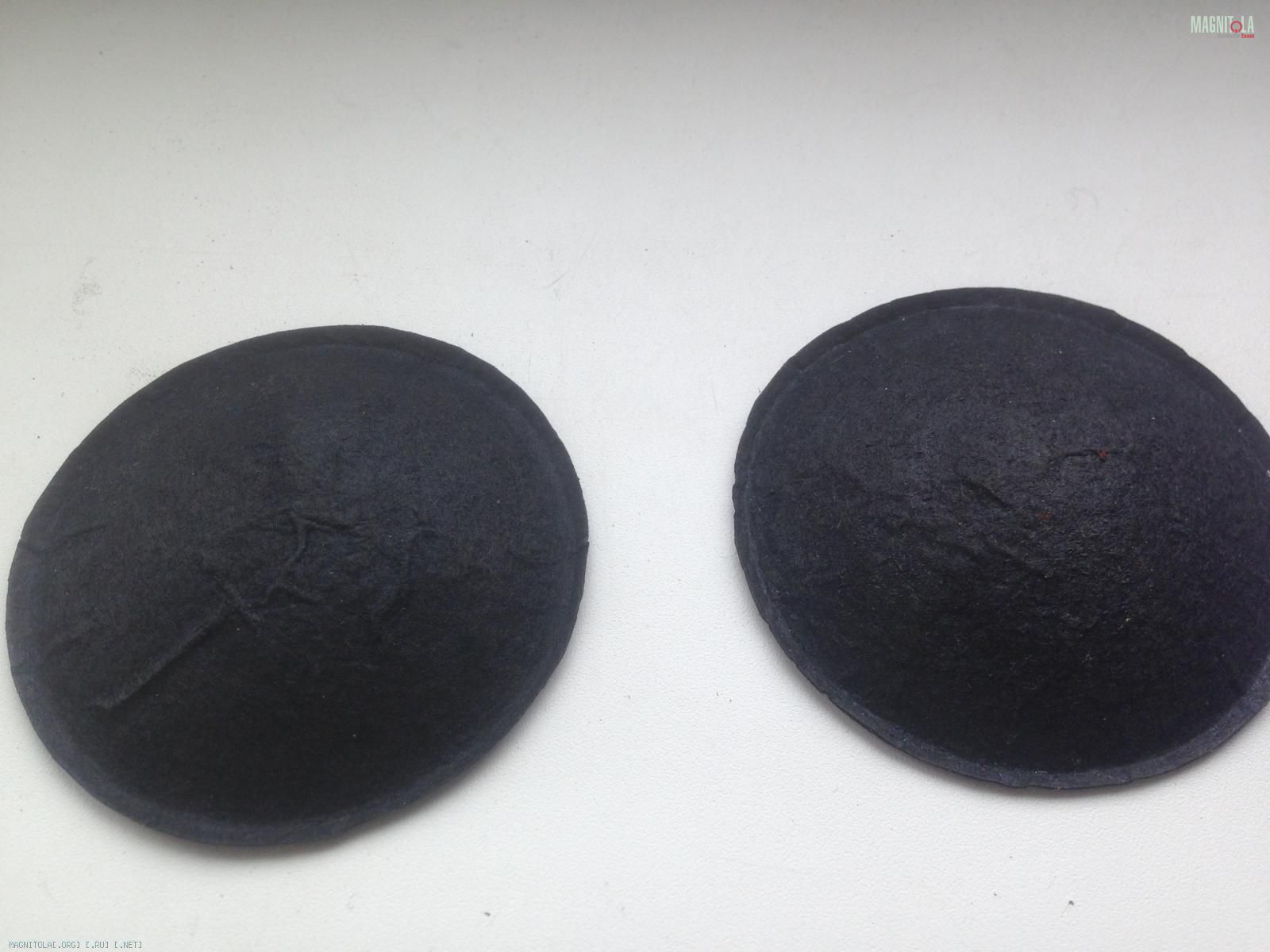

Очередная "обновка" для басовиков:
Вложение 1252790 Вложение 1252792

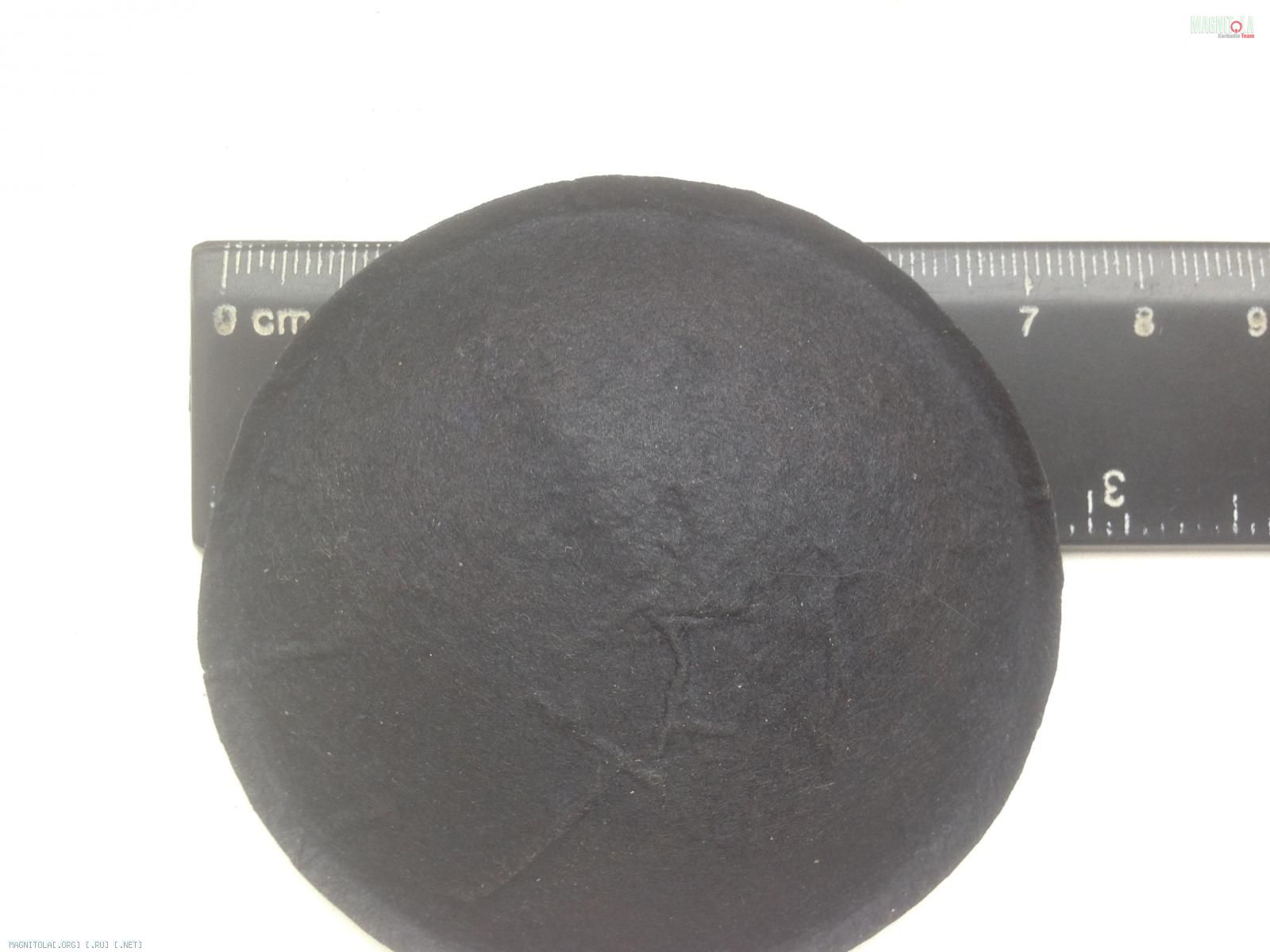

Буду менять "штатный" маленький "колпак" - на побольше и менее "звонкий" у Басовиков.
Надеюсь ещё сильнее "задавить" / сгладить выброс в районе 4 кГц.
Попробую сделать замеры до и после.
Вложений: 7
Re: Grand Vitara 2006 и попытка сделать приличный звук
Здрассте всем.
Игрища с басовиками продолжаются.
Приехали колпачки увеличенного размера (для обеспечения более раннего спада АЧХи - надеюсь что сработает :) ) такие-же, что делали для 8" уралов.

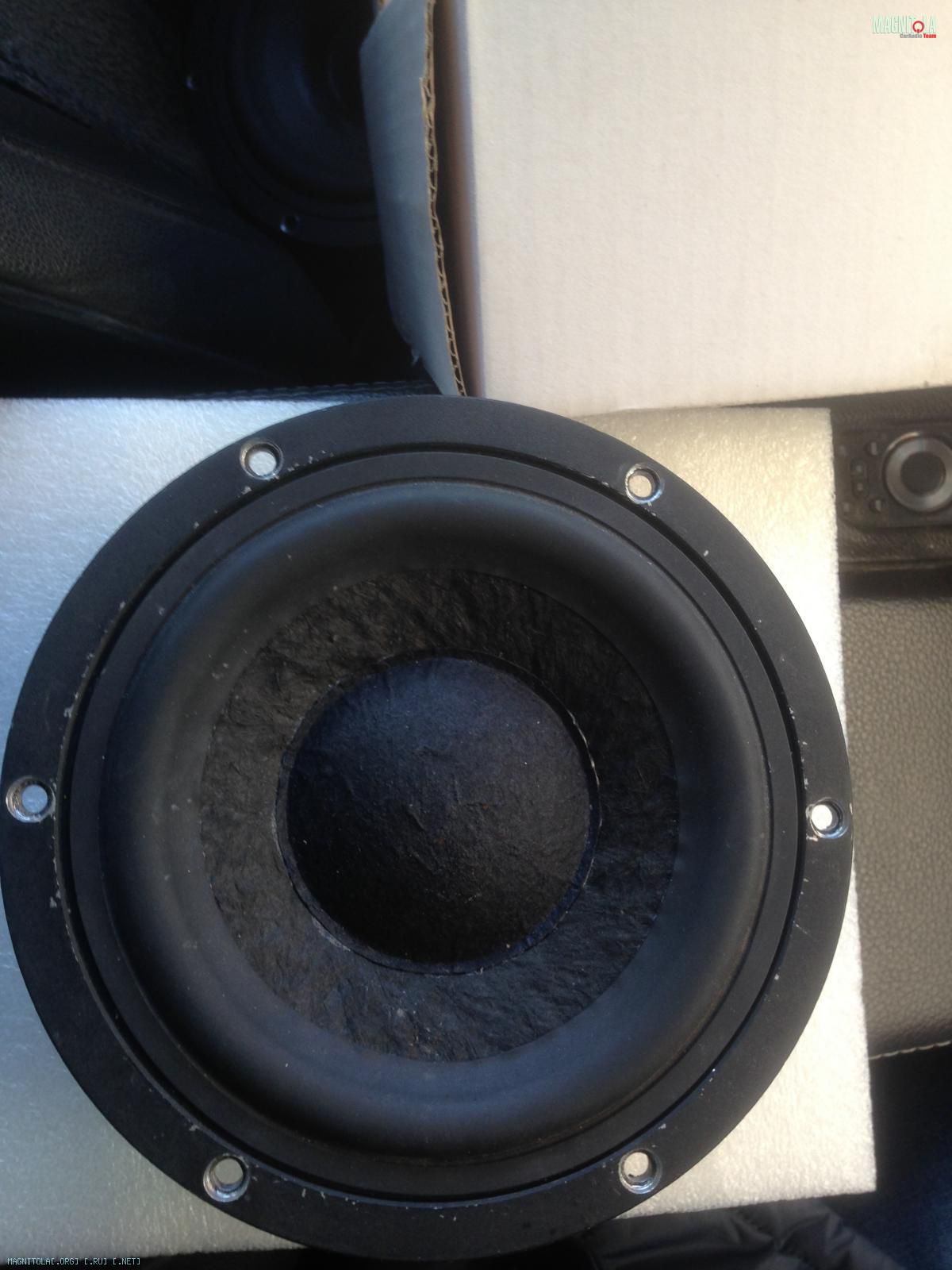

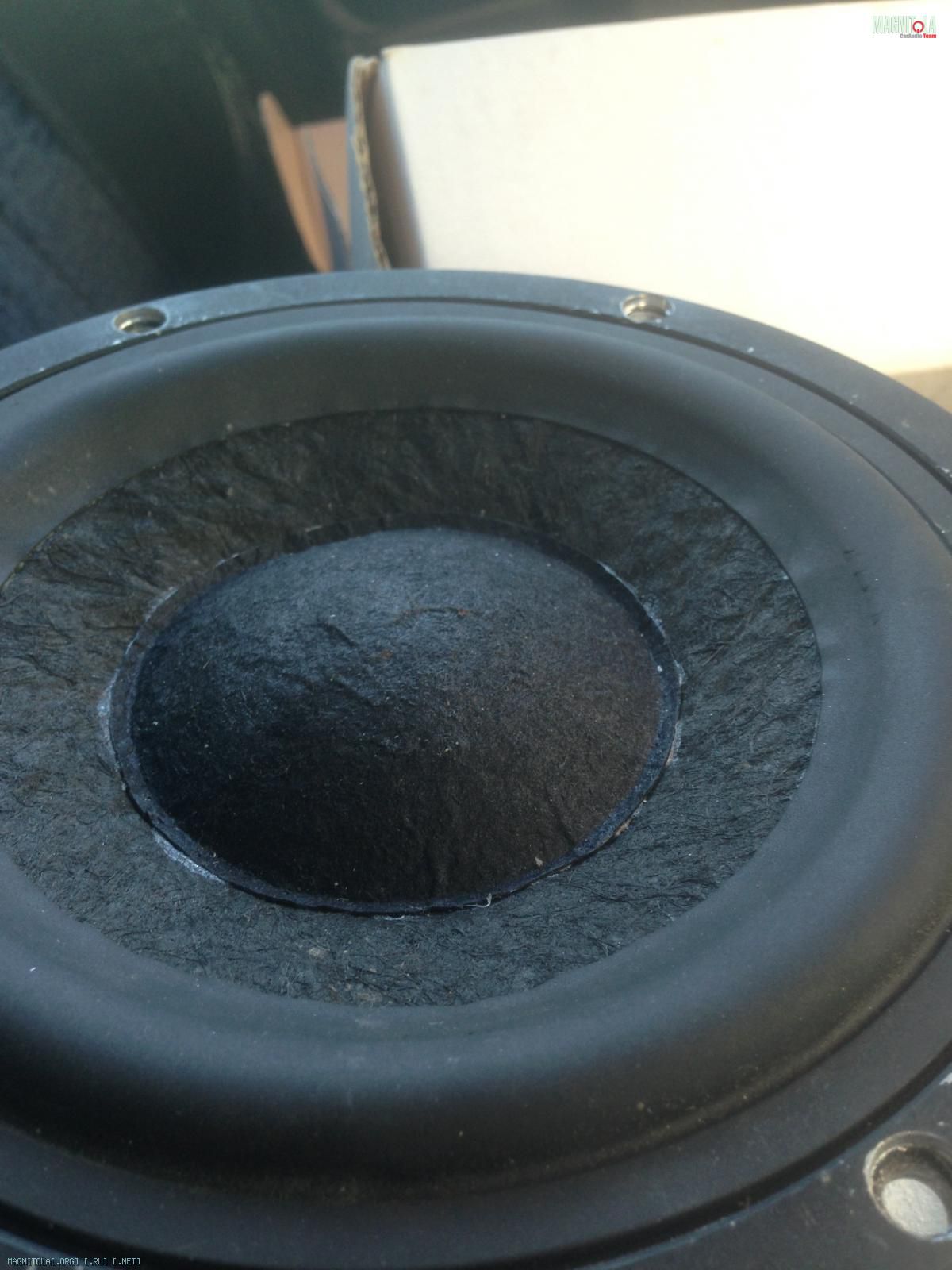

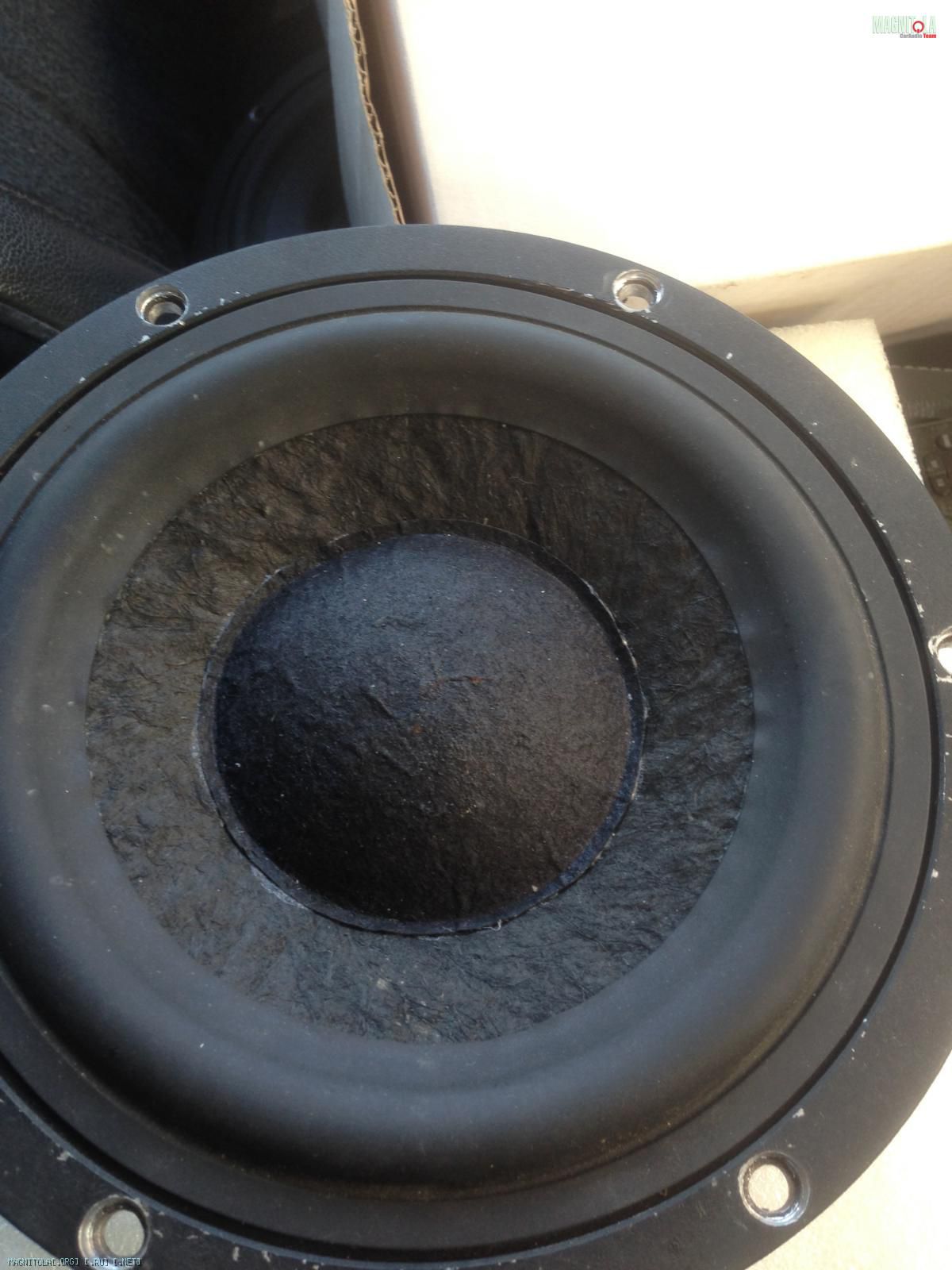

Приклеили:
Вложение 1256010Вложение 1256012Вложение 1256014
Поменяли клеммник на "нажимной вариант" - штатные под лопаточку "подънадоели"
Вложение 1256250 Вложение 1256252
В выходные планирую сделать замер АЧХ и посмотреть на изменения...
Продолжу.

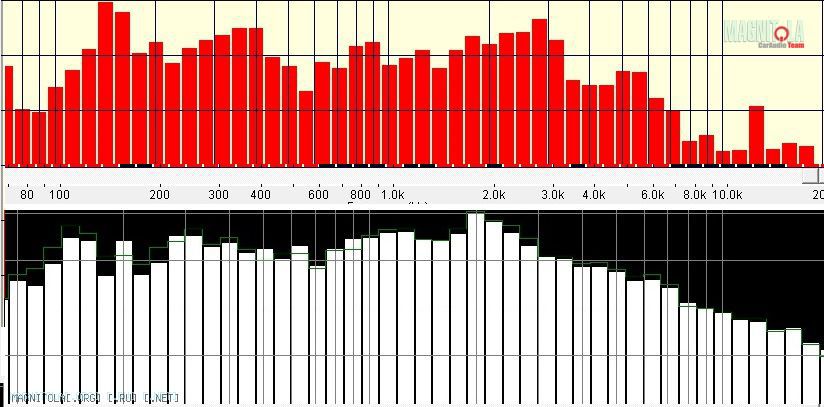

Сделал замер.
На оси излучения
Вложение 1256246
Под углом (примерно в 45 град)
Вложение 1256248

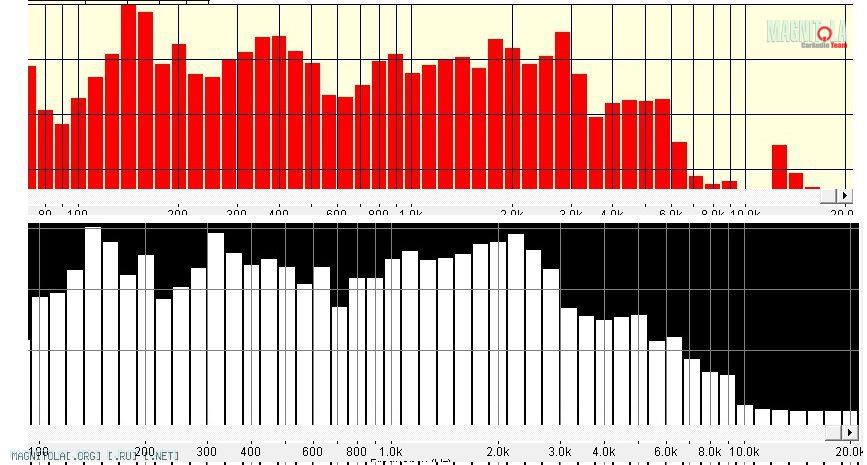

Красный график - со старым колпачком. Белый - с новым (увеличенного размера)
Видно что торчОк на 5 кГцах сгладился. Отсутствует "звон" после 10 кГц.
Выходит не зря заморачился с переклейкой... :)
Вложений: 3
Re: Grand Vitara 2006 и попытка сделать приличный звук
Всем привет.
Прошел месяц с последнего сообщения. - Писать особо было неочем а тут подиж-ты - "ОНО образовалась" :)
В общем зуд не прошел. Тараканы бегают. руки чешутся ну и т.п. ;)
Появилось желание поапгрейдить фришный сабик.
Причина банальна - замер АЧХи саба показал некий холмик в районе 48 гц, спад после 40 и провал на 30 Гц:
Вложение 1259843 (Замер на свип-тоне. зеленый график - в полную полосу)
А ведь хочется совсем уж "правильной полки" :)
Подумалось мне, что лечить эту болезнь можно через снижение резонансной частоты саба.
Изначально мне всетаки хотелось иметь резонансную частоту в районе 30 Гц, для компенсации салонного провальчика.
В связи с наличием в системе 2х сабов (хоть один и "недо..." :) ) и возможностью их индивидуальной настройки, решил "небояться" смещения отдачи в инфранизкую область.
Может даже наЁборот - правильнее развести рабочие диапазоны сабов.
Снизить резонанс динамика есть несколько путей
- повысить массу подвижки (такой вариант мне категорически не нравится...)
- изменить жесткость "подвески" диффузора. На мой имх, данный вариант более привлекателен. И вполне отвечает как условиям работы (по громкости - я не наваливаю)
Из доп.плюшек - рельефность баса всяко должна улучшиться.
Шукать по просторам интернета не пришлось, - изготовитель подвесов был известен еще в связи с переделкой мидбасов Урал AS-W200MB
Решение принято, подвес заказан и отправлены в мой адрес 31/12.

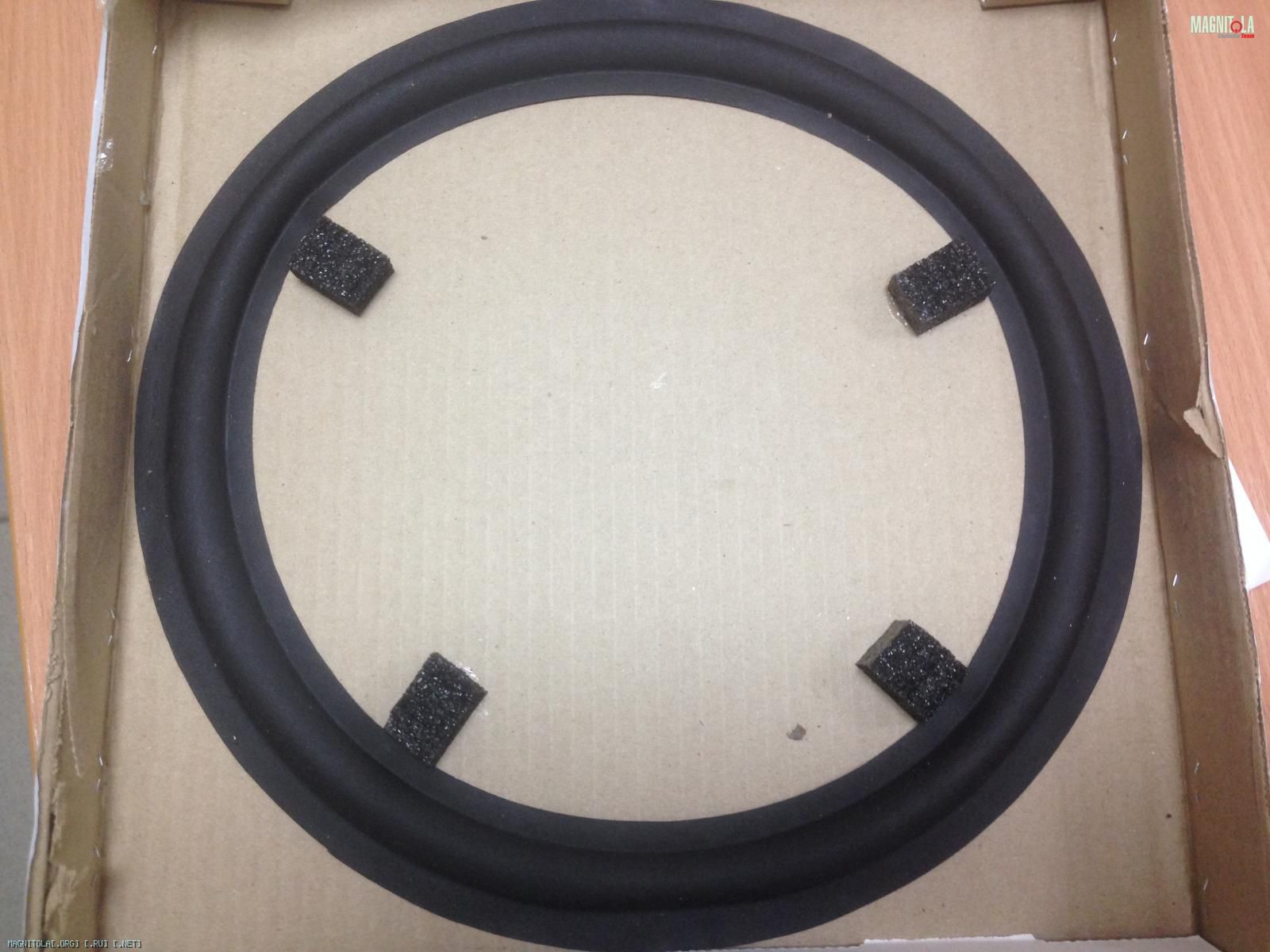

Вот он, красавец:
Вложение 1259845

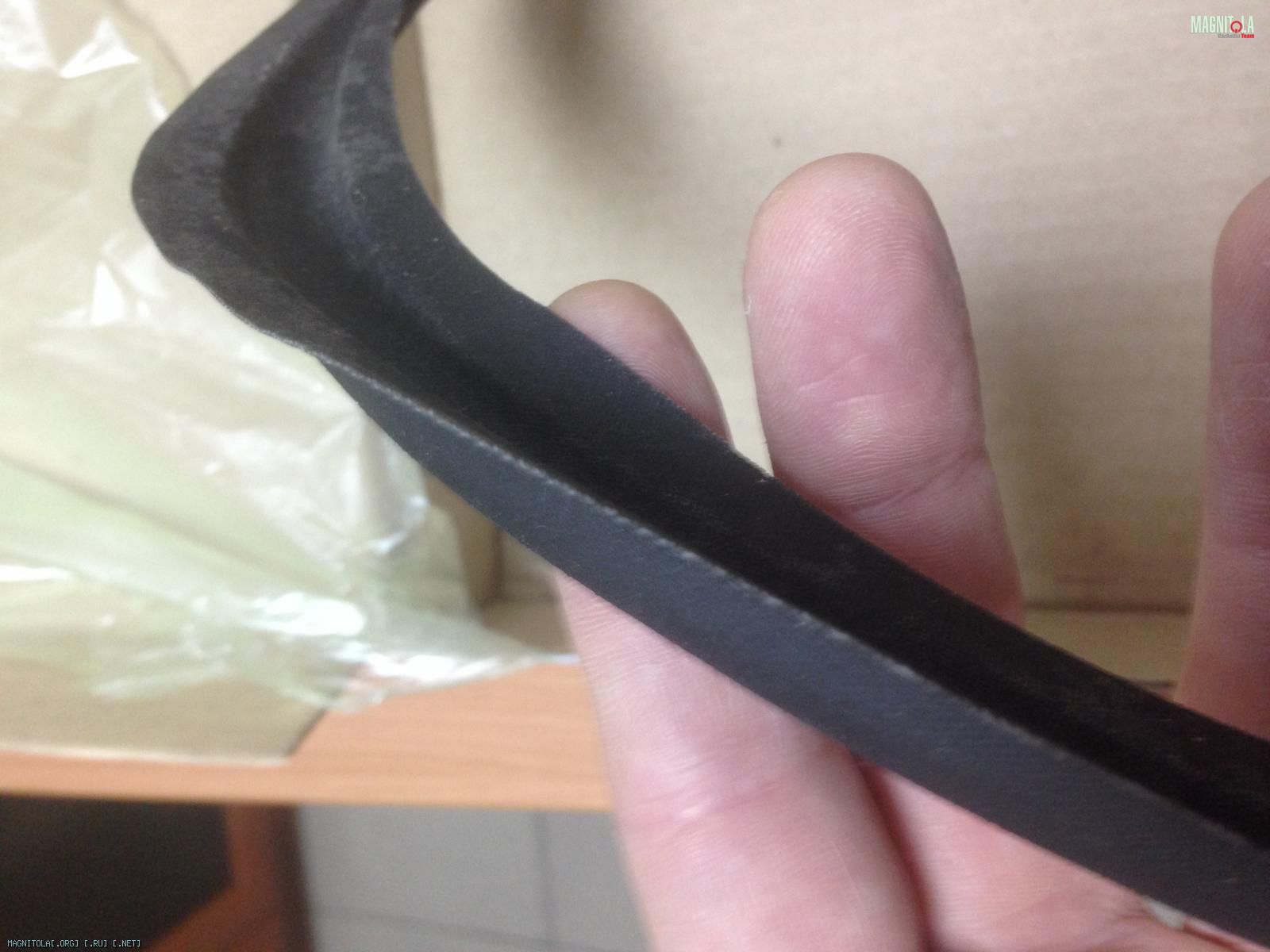

Весь такой утонченно-нежный, тряпочный :)
Вложение 1259847
Очень надеюсь снизить резонанс фришки на 10-15 %...
Пока - всЁ.
Re: Grand Vitara 2006 и попытка сделать приличный звук
Однако.....
Подкорректировать об,ем ящика, настройку порта, vs перетряхнуть конструктив дина с малопредсказуемыми последствиями.
Обожаю free!:)
Re: Grand Vitara 2006 и попытка сделать приличный звук
Цитата:
Сообщение от
Flatout Однако.....
... vs перетряхнуть конструктив дина с малопредсказуемыми последствиями.
Обожаю free!:)
ЧОта не понял - это критика? :)
Малопредсказуемые последствия - что это ? расшифруй плизз (исходя из плана издевательств на сабом)
А что произойдет? ну снизится резонанс чутка. ну добротность тоже (слегка) ... и???
Пыс. меня вот волнует больше вопрос с длинной штатной катушки - чем ниже частота тем больше ход (теоретически) при одинаковых уровнях громкости.
хватит-ли +- 7 мм (22-8)...
Re: Grand Vitara 2006 и попытка сделать приличный звук
Как замена упругих элементов подвеса повлияет на АЧХ? В отличии от ящика это не просчитывается.
Просто поражаюсь Вашему трудолюбию. Оптимизация характеристик динамика заменой его элементов путь , по моему мнению, очень трудоемкий.
С ящиком намного проще.
P.S. Вообще-то это шутка была, с уклоном в огород любителей free. Мало, кто будет так заморачиваться, как Вы. Большинство, как воткнули, так и слушают все горбы.
Вложений: 2
Re: Grand Vitara 2006 и попытка сделать приличный звук
Добавлю чутка...
Завесил новый подвес

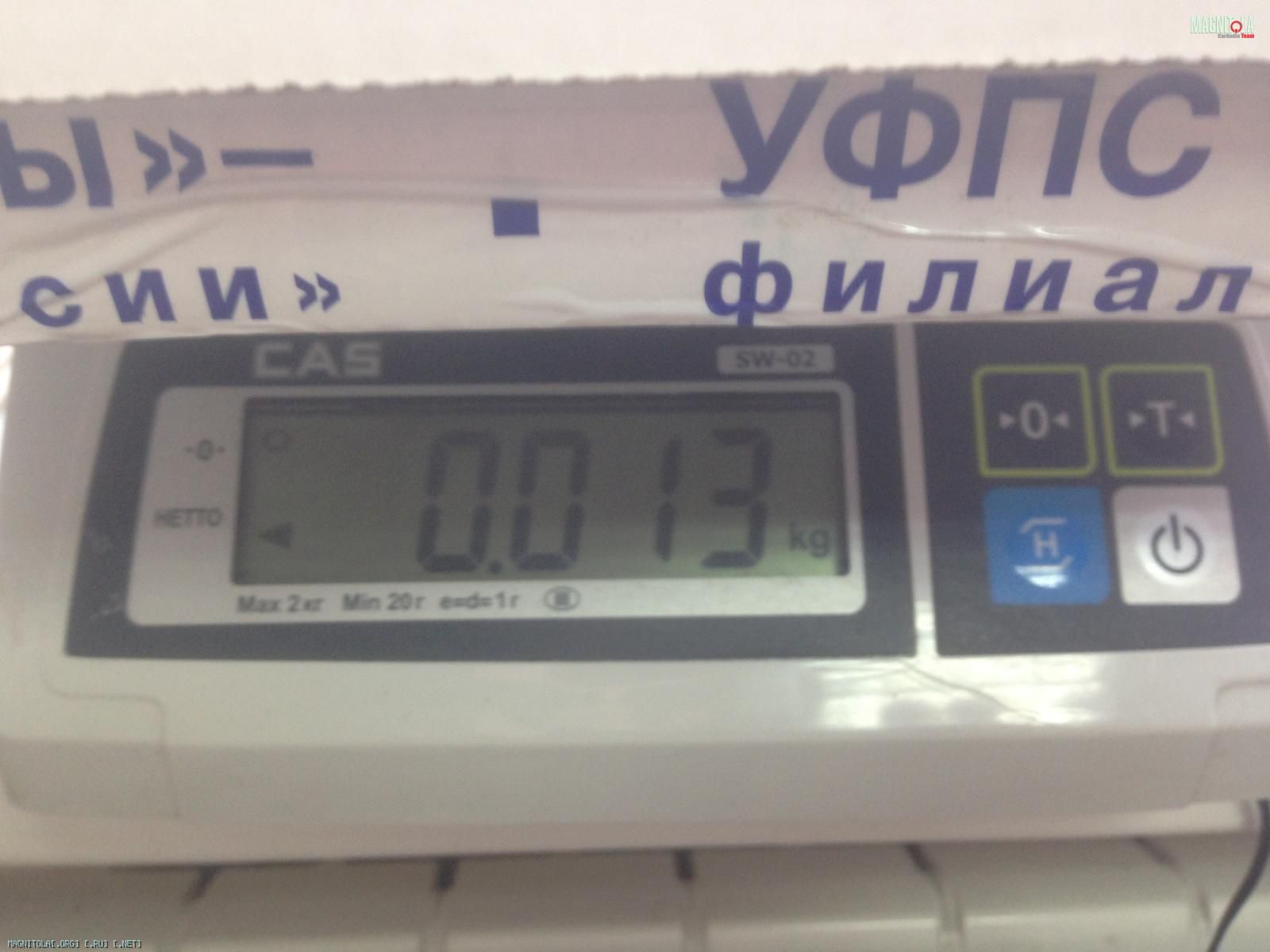

Вложение 1259871 (завешивал сначала коробку, затем на него "возложил" подвес. разница - на экране)
Порылся в альбомных закромах и нарыл это:

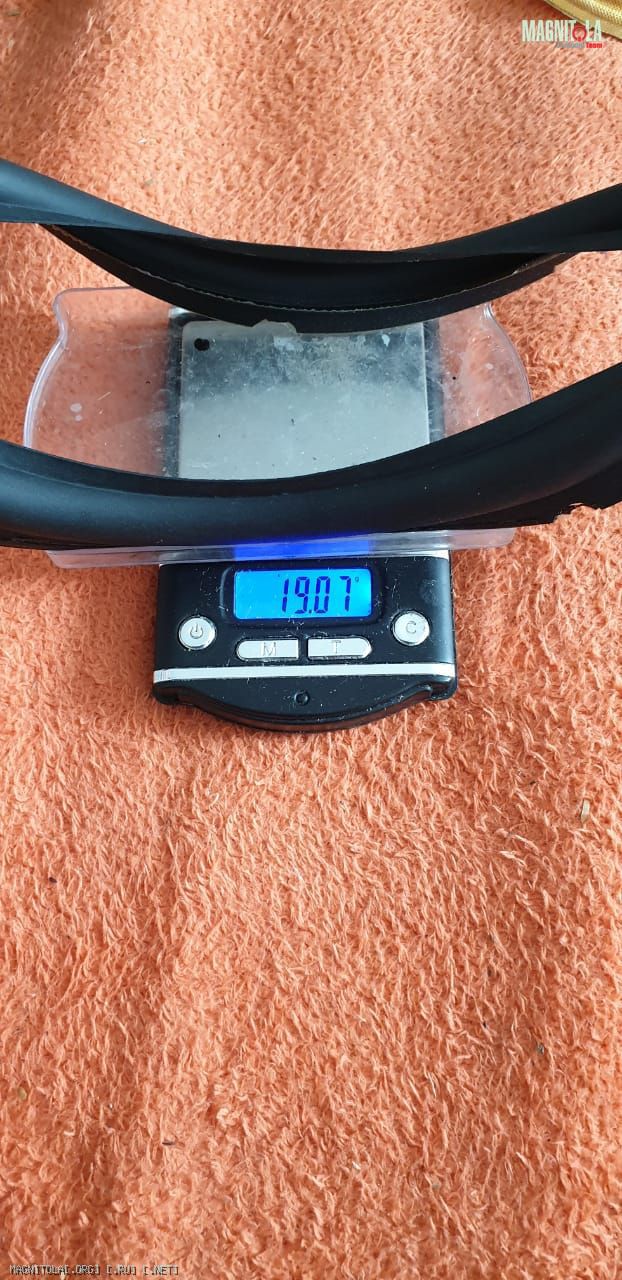

Вложение 1259873 - штатный подвес от URAL AS-W200MB.
20 грамм "резины" от 8" Урала супротив 13 грамм для 12" саба... :)
Цитата:
Сообщение от
Flatout Как замена упругих элементов подвеса повлияет на АЧХ?
Мне думается - ЧТО НИКАК (в сабовом диапазоне). от слова совсем ;) - этож саб а не мидбас
При снижении Fs весь график АЧХ сдвинется влево.(моё имхо именно такое)
Пыс. К переделкам динамиков отношусь философски. Я их столько раз уже всяких переделывал (чужими руками ессно...) в том числе из-за собственной глупости и спешки
(типа доставали соринки из зазора и т.п.)
Re: Grand Vitara 2006 и попытка сделать приличный звук
Цитата:
Сообщение от
DядяВова А что произойдет? ну снизится резонанс чутка. ну добротность тоже (слегка) ... и???
Основной вклад-взнос в жёсткость динамика вносит центрирующая шайба,Замена подвеса даст некоторое снижение резонанса и добротности,но на 15% точно рассчитывать не стоит.
Цитата:
Сообщение от
DядяВова Пыс. меня вот волнует больше вопрос с длинной штатной катушки - чем ниже частота тем больше ход (теоретически) при одинаковых уровнях громкости.
хватит-ли +- 7 мм (22-8)...
Раз ЦШ не меняется,то можно не волноваться.Тем более,что "наваливание" не планируется.
После замены подвеса можно мелкой наждачной бумагой слегка равномерно пройтись по растянутой центрирующей шайбе
P.S,Ещё некоторое снижение резонанса дают отверстия в корзине под ЦШ.Если насверлить.
Re: Grand Vitara 2006 и попытка сделать приличный звук
Цитата:
Сообщение от
Matvey498 Основной вклад-взнос в жёсткость динамика вносит центрирующая шайба,Замена подвеса даст некоторое снижение резонанса и добротности,но на 15% точно рассчитывать не стоит.
Нууууу :)
Какое-то снижение - всё равно получу...
Пыс. Когда выбирал сабовую головку (исходя из требований минимум затрат, желаемые параметры Fs, Qts, Чуствительность) 300ГДН34-8 подходила наилучшим образом к моим хотелкам.
Не совсем "устраивала" жесткость подвеса Cms 0.27 - хотелось помягчее (хотя для фришек не рекомендуют ставить мягкие. в среднем Cms не ниже 0,25. Но это - "для всех" :) а у мну - своё виденье ;) )
ну и резонанс хотелось таки пониже...
Цитата:
Сообщение от
Matvey498 Раз ЦШ не меняется,то можно не волноваться.Тем более,что "наваливание" не планируется.
После замены подвеса можно мелкой наждачной бумагой слегка равномерно пройтись по растянутой центрирующей шайбе .
Есть мнение (которое я поддерживаю) что верхний подвес должен быть максимально "незаметным" в системе обеспечивающей жесткость подвеса. А его основная задача не допустить перекоса катушки в зазоре магнитной системы.
Размягчение ЦШайбы сместит баланс упругости в сторону подвеса, чего не хотелосьбы.
как то так.
Re: Grand Vitara 2006 и попытка сделать приличный звук
Цитата:
Сообщение от
DядяВова Есть мнение (которое я поддерживаю) что верхний подвес должен быть максимально "незаметным" в системе обеспечивающей жесткость подвеса.
Ну есть мнение и есть...
Эффективная площадь диффузора 12-ти дюймовой НОЭМы-531 кв.см--но в этой эффективной площади уже заложена внутренняя меньшая "половина " подвеса и эта "меньшая" половина тоже принимает участие в создании звукового давления.Исключить влияние-это значит и уменьшить звуковое давление.
Так что сторонникам "мнения"нужно разработать свою электроакустику.
Есть же НЕЭВКЛИДОВА геометрия?Есть.
И мнимый квадратный корень из "минус единицы" есть...
На основе этого и воздвигнуть НЕТИЛЕ- НЕСМОЛЕВУ электроакустику.
