Re: Grand Vitara 2006 и попытка сделать приличный звук
Ох, нафлудили изверги...:laugh2:
Ну эт ладно.
Продолжу по "теме"

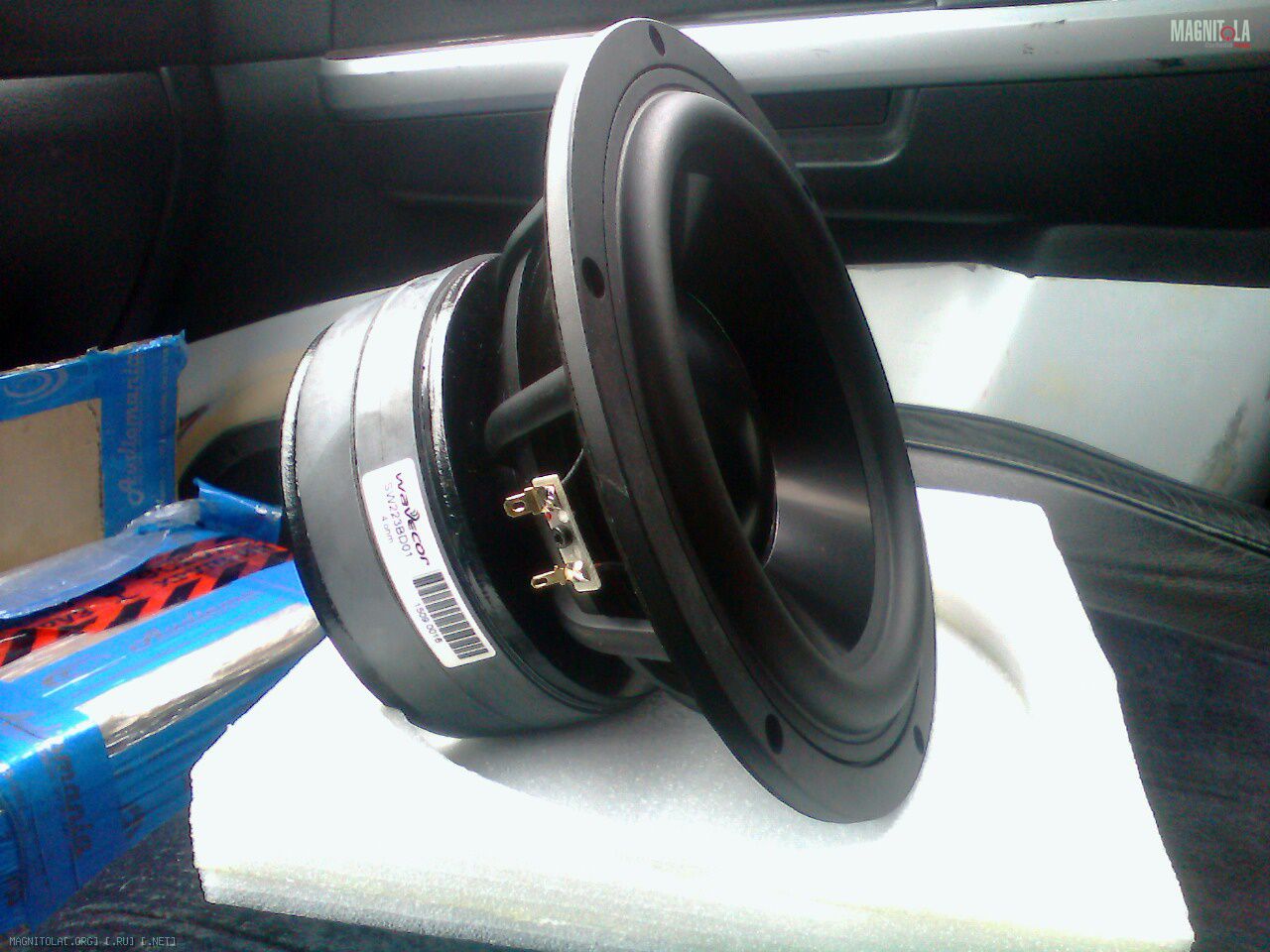

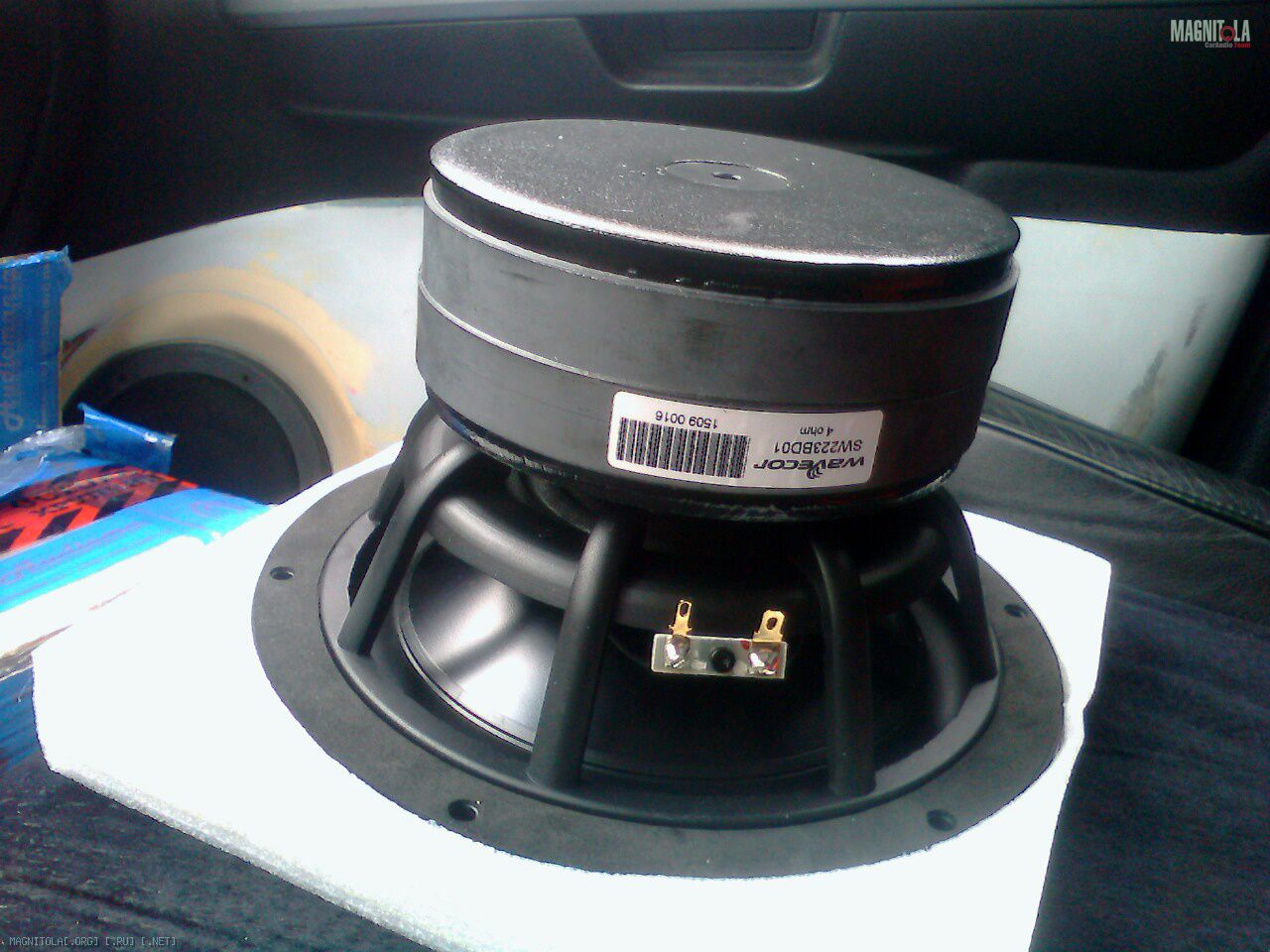

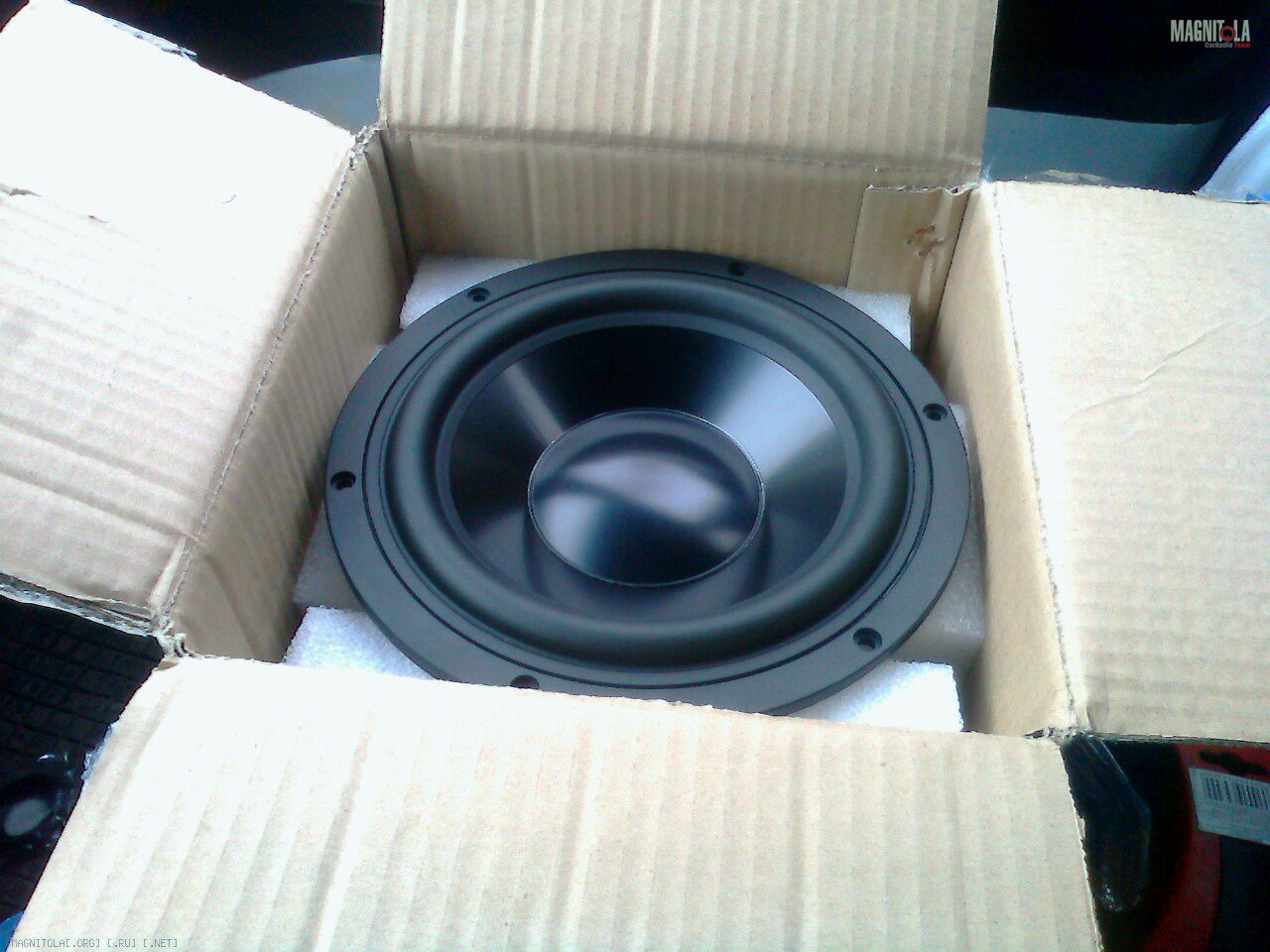

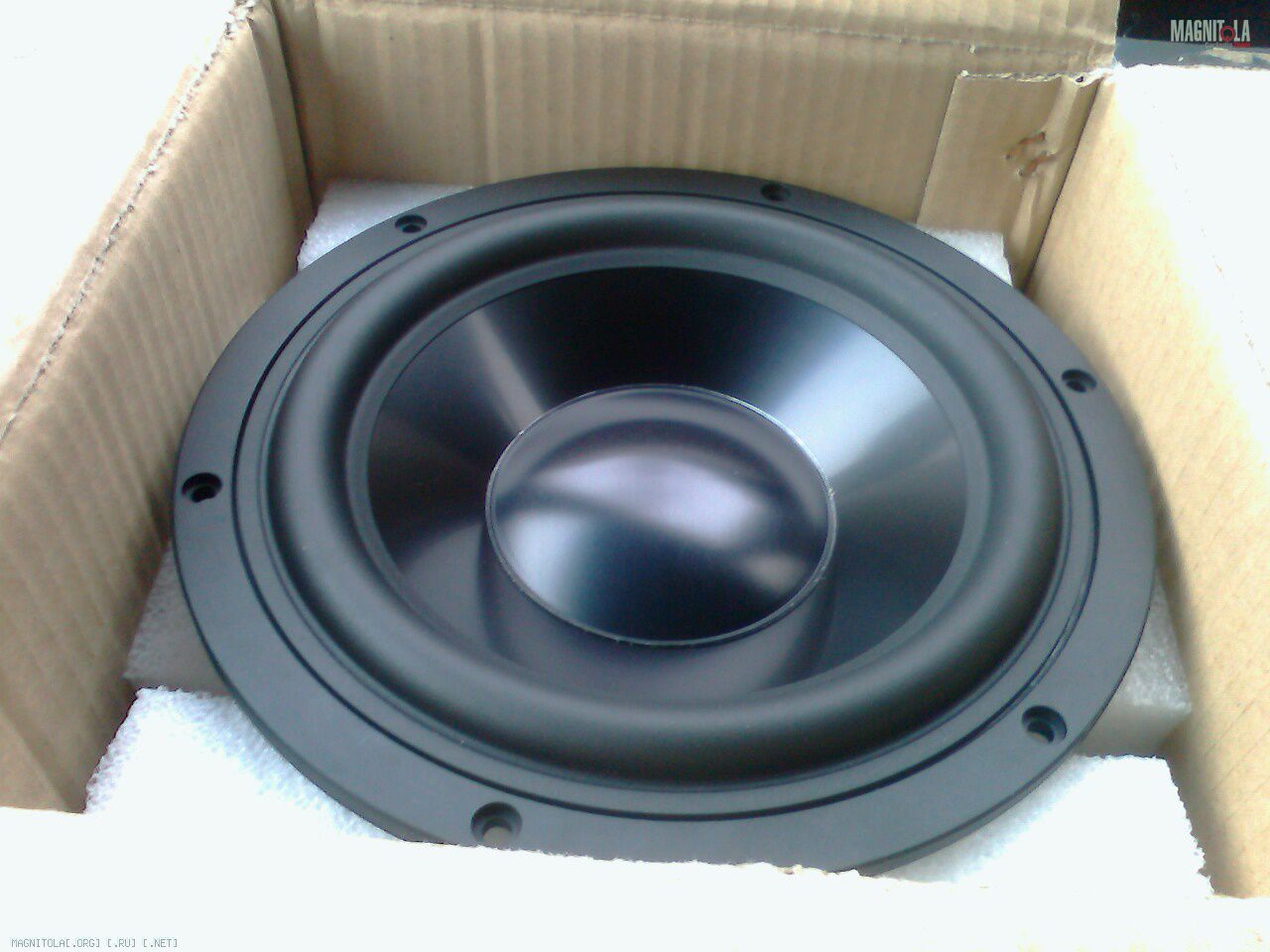

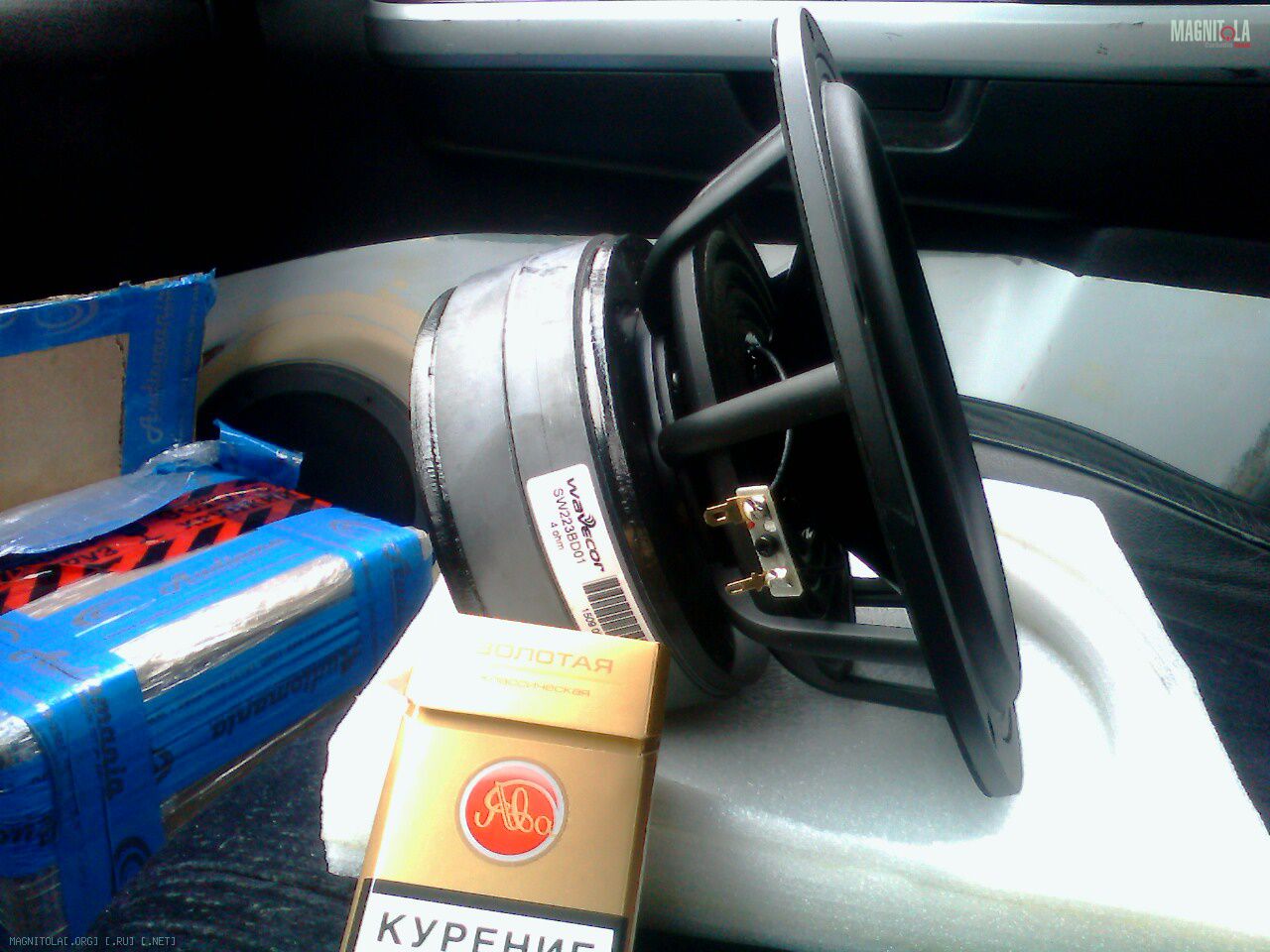

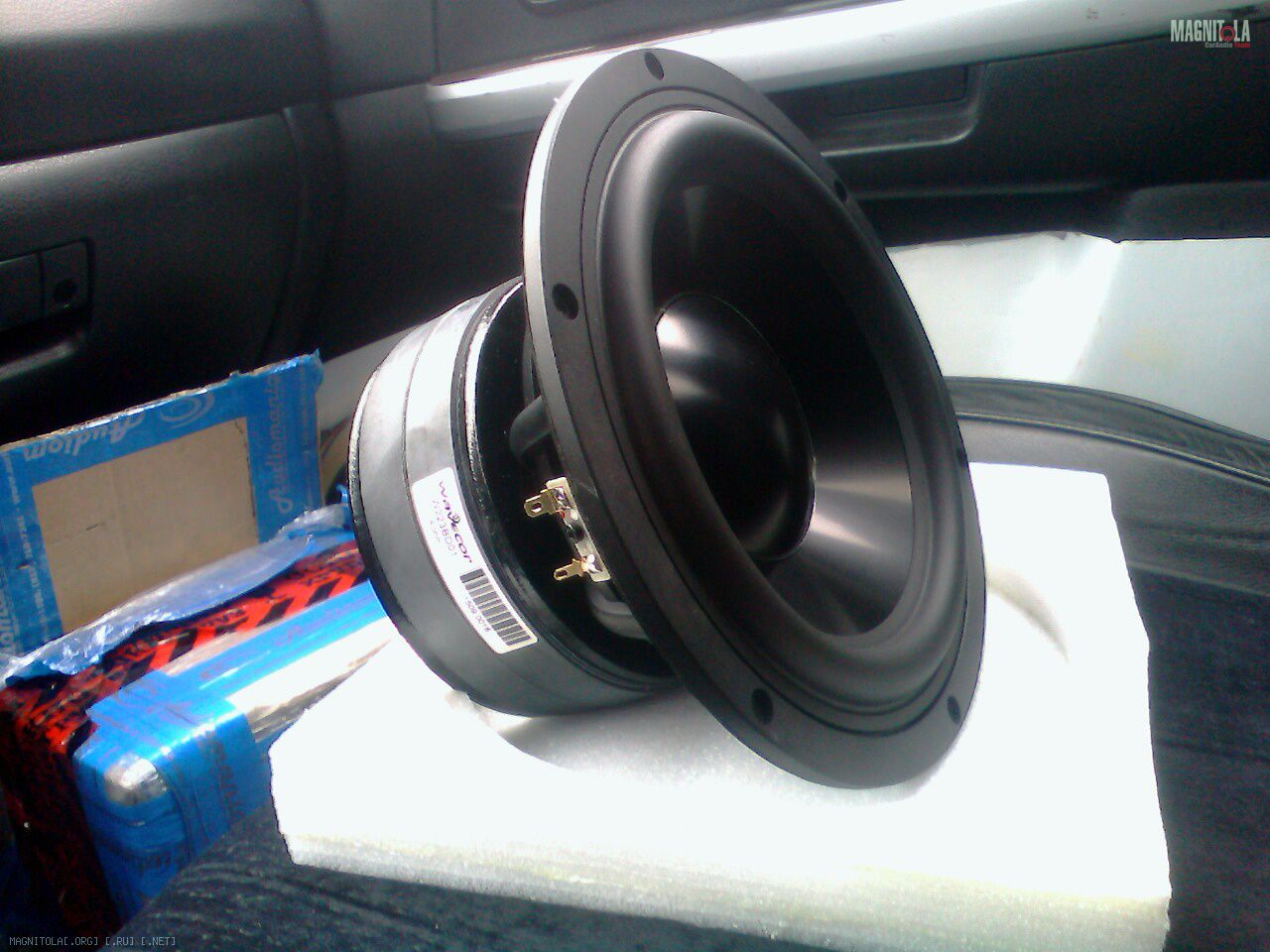

Пришел подарочек от Санты.
По традиции выкладываю всё что успел запечатлеть:
Вложение 338636Вложение 338638
Вложение 338640Вложение 338642
Вложение 338644Вложение 338648
Вложение 338650
Аудиомания сработала достаточно оперативно.
Да и ЖелДорЭкспедиция тоже.
Естественно ничё с ним еще не делал.
Думаю для начала замутить тестовый ящеГ и только потом ваять окончательный вариант.
Пыс. Подвес у сабика ну оочень мягкий.
По логике с импульсной характеристикой и передачей фактуры звука должно быть всё хорошо. Да и резонансная низкая.
Вложений: 6
Re: Grand Vitara 2006 и попытка сделать приличный звук
Про новый корпус для нового саба.
После первого желания сваять новый корпус, подумалось что можно слегка облегчить себе жизнь.
Решил сделать "приставку" к старому корпусу - получив нужный дополнительный объём (нужно порядка + 3-4 литра).
Решил уйти от скоса и сделать лицевую часть параллельно опорной площадке.

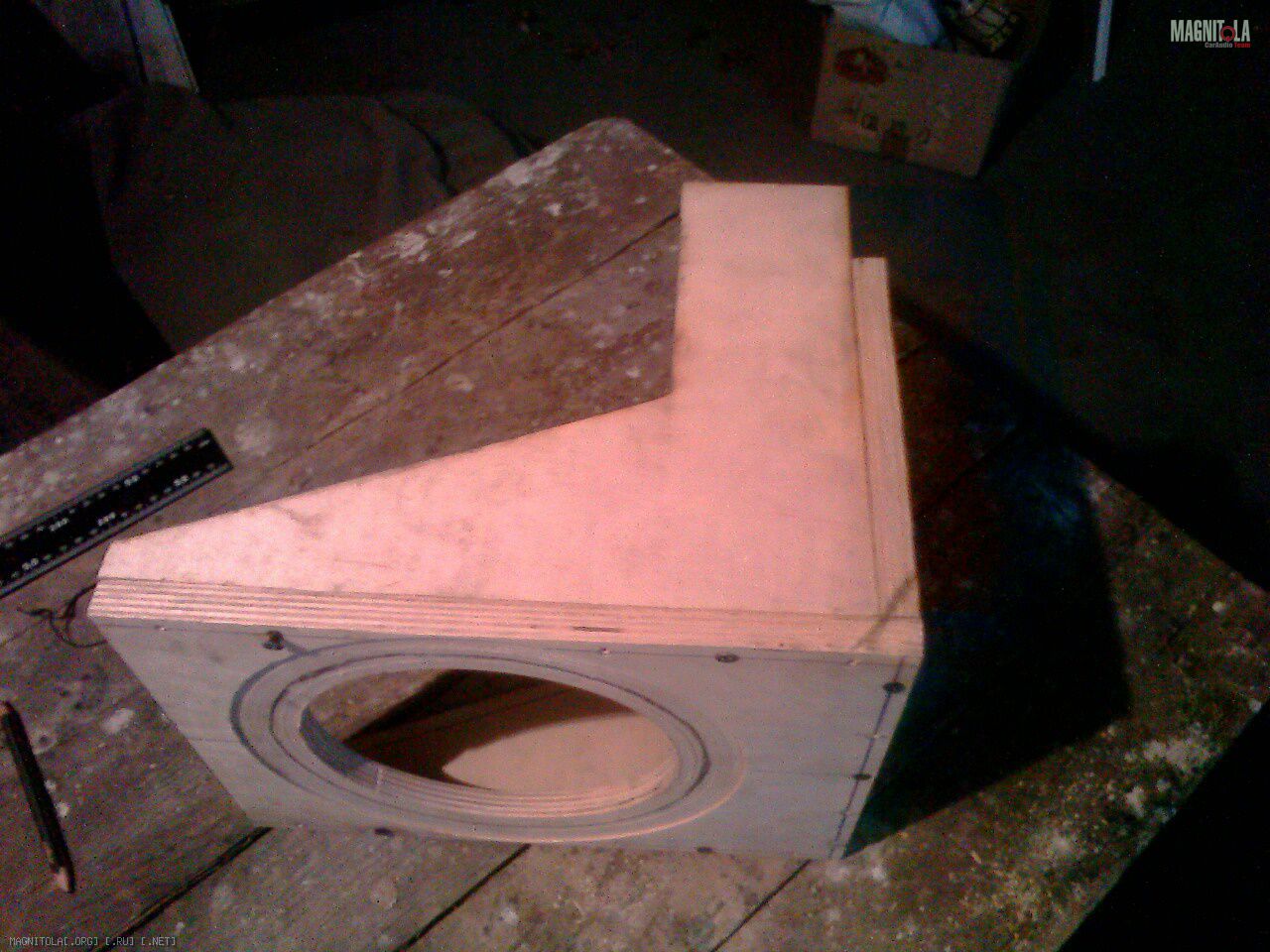

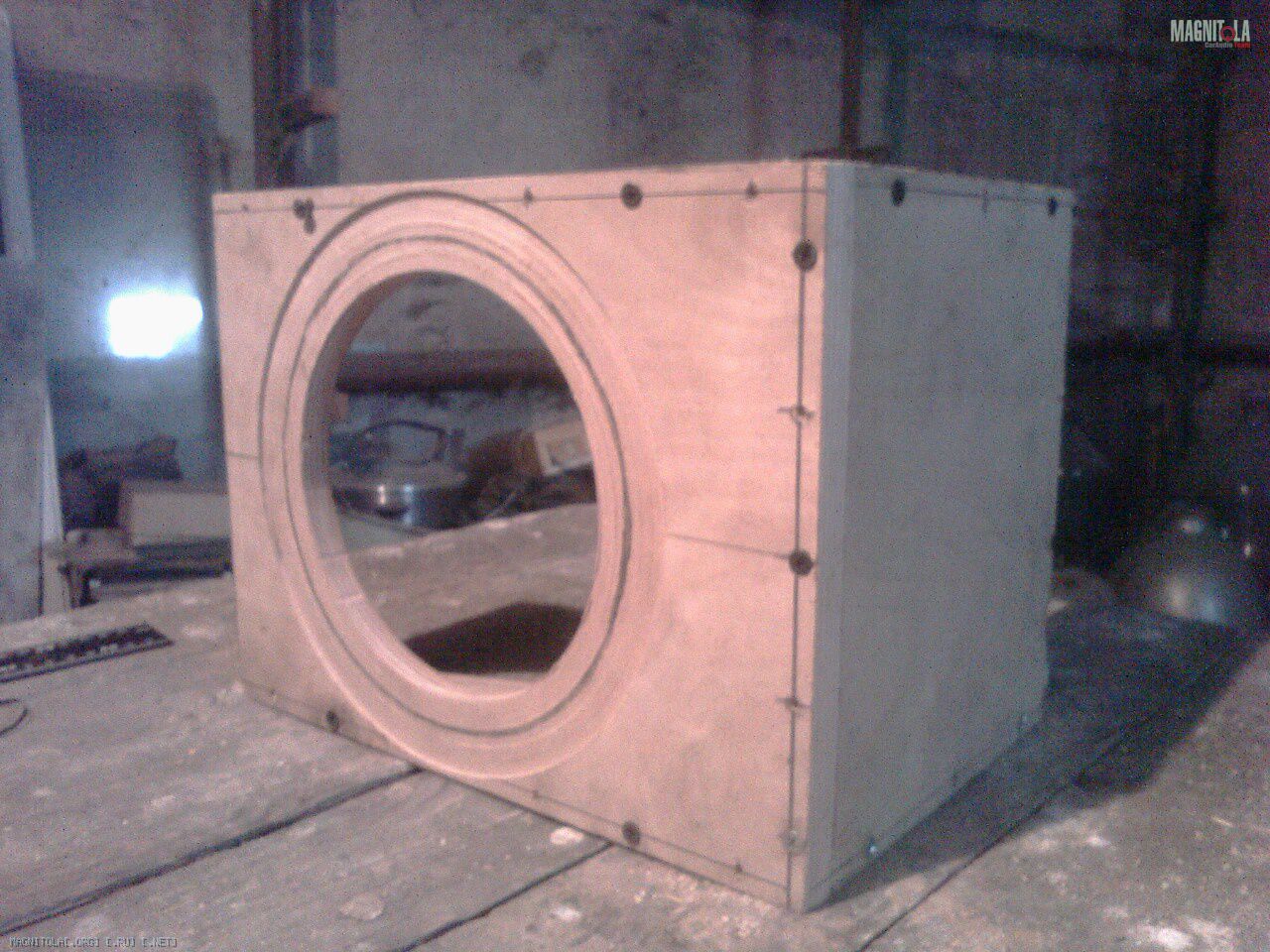

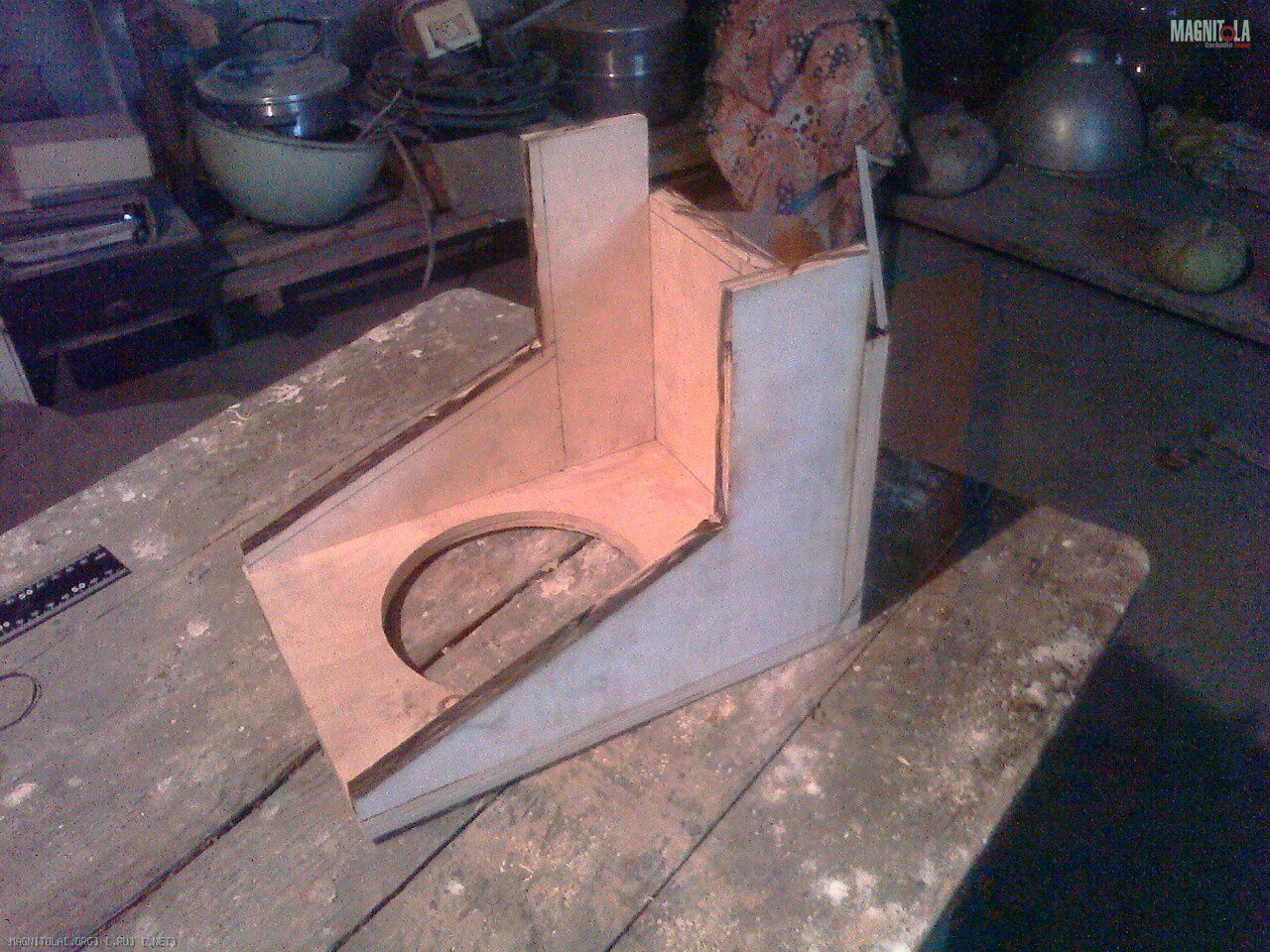

Заготовка пока выглядит так:
Вложение 340726Вложение 340728
Вложение 340730Вложение 340732
При изготовлении лицевой части была выфрезерована выемка для утапливания ДГ и сделано посадочное отверстие.

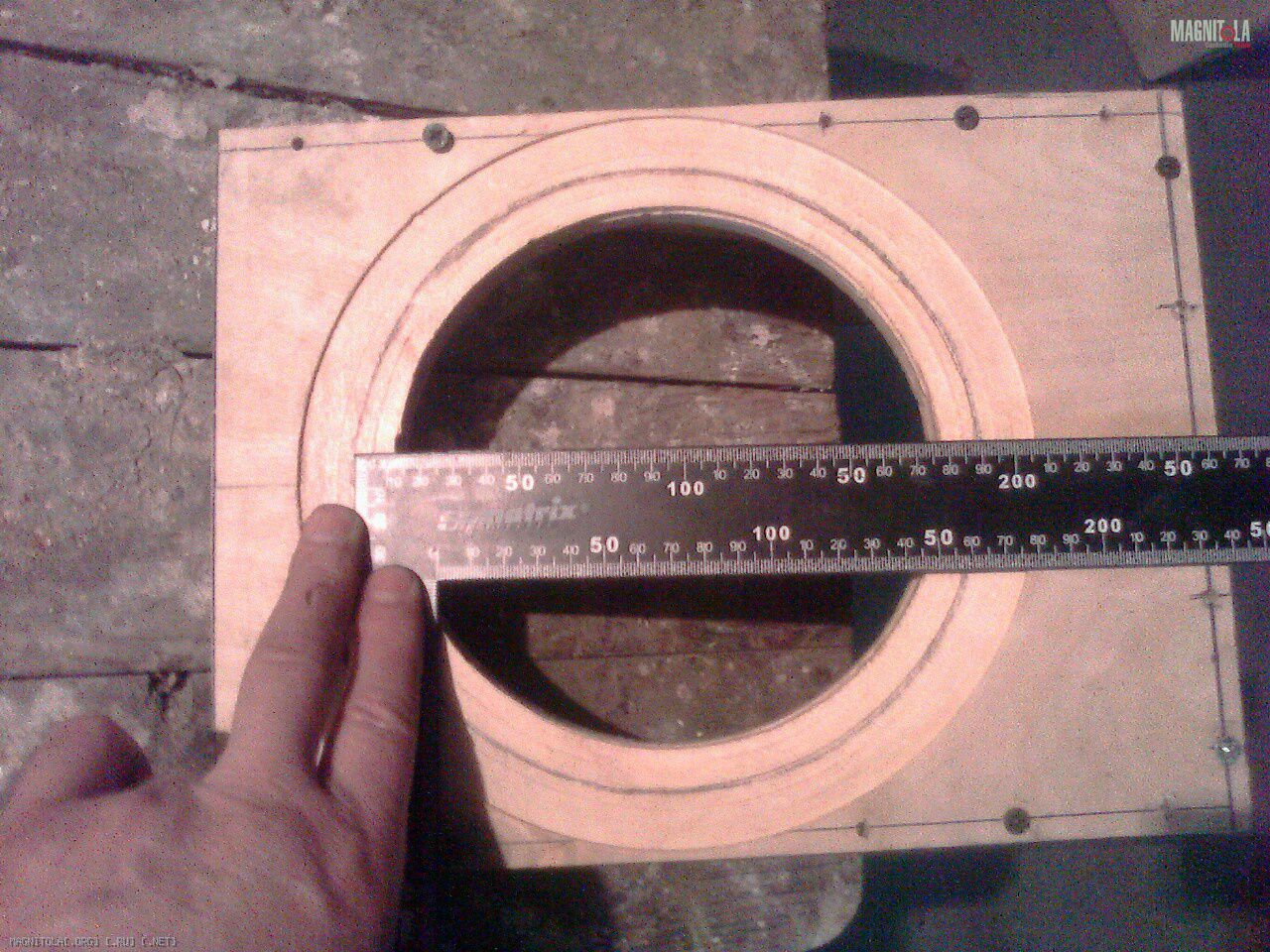

При изготовлении дырки слегка промахнулись с диаметром посадочного отверстия (сделали 165 мм вместо 190). Почертыхался - но делать то надо.
Вложение 340736

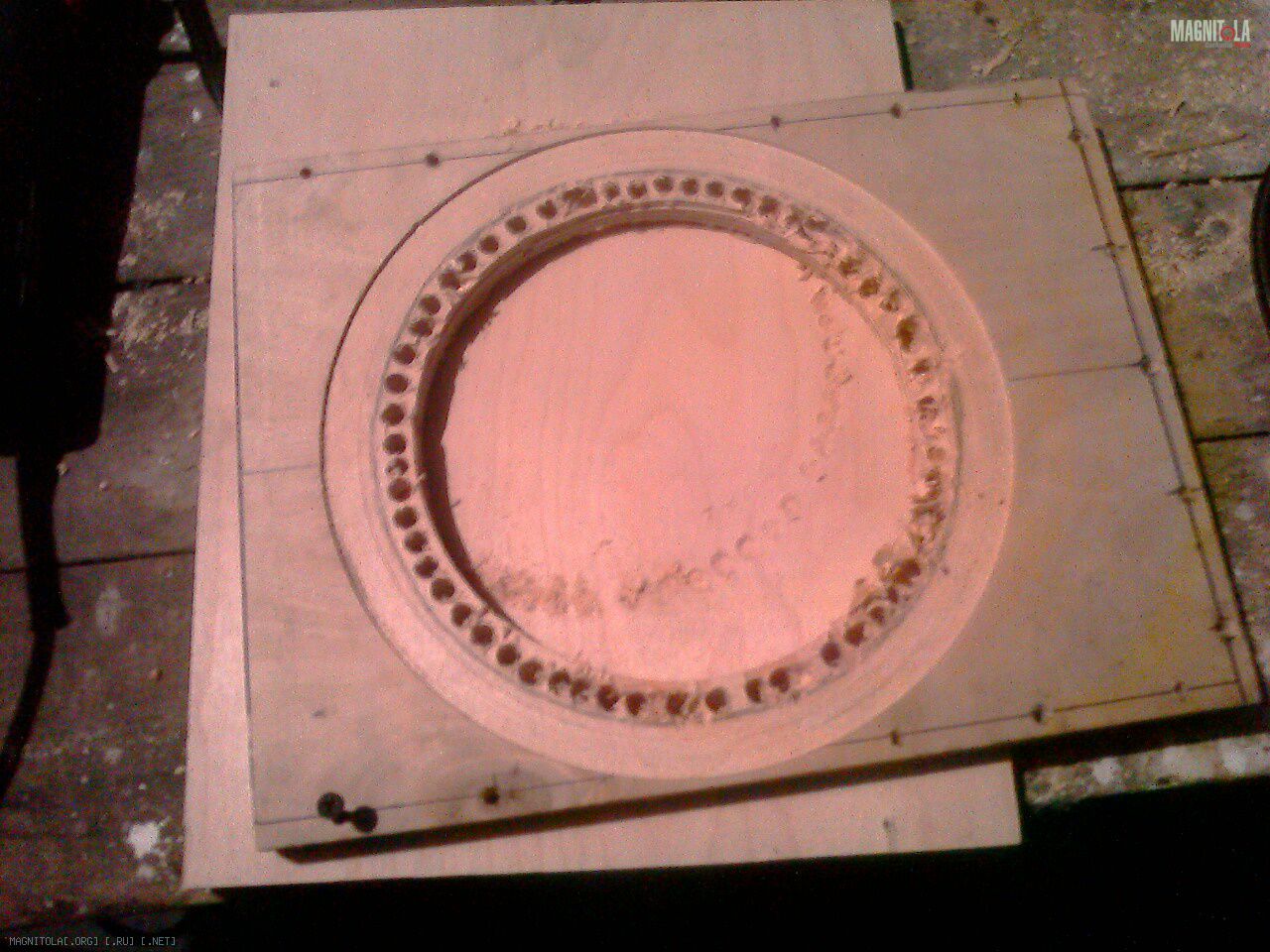

Эл.лобзика не было, поэтому насверлил дрелью кучу дырок
Вложение 340734
выпилил пилкой по металлу лишнее дерево и мягкой насадкой (из листов наждачки) выровнял отверстие.
За полчаса управился в общем.
Фанеру использовал 16 и 12 мм
Толщина будет набираться за счет смолы со всевозможными наполнителями (кальцит, свинец, стекломат).
Продолжение следует...
Вложений: 4
Re: Grand Vitara 2006 и попытка сделать приличный звук
Пилил корпус для саба.

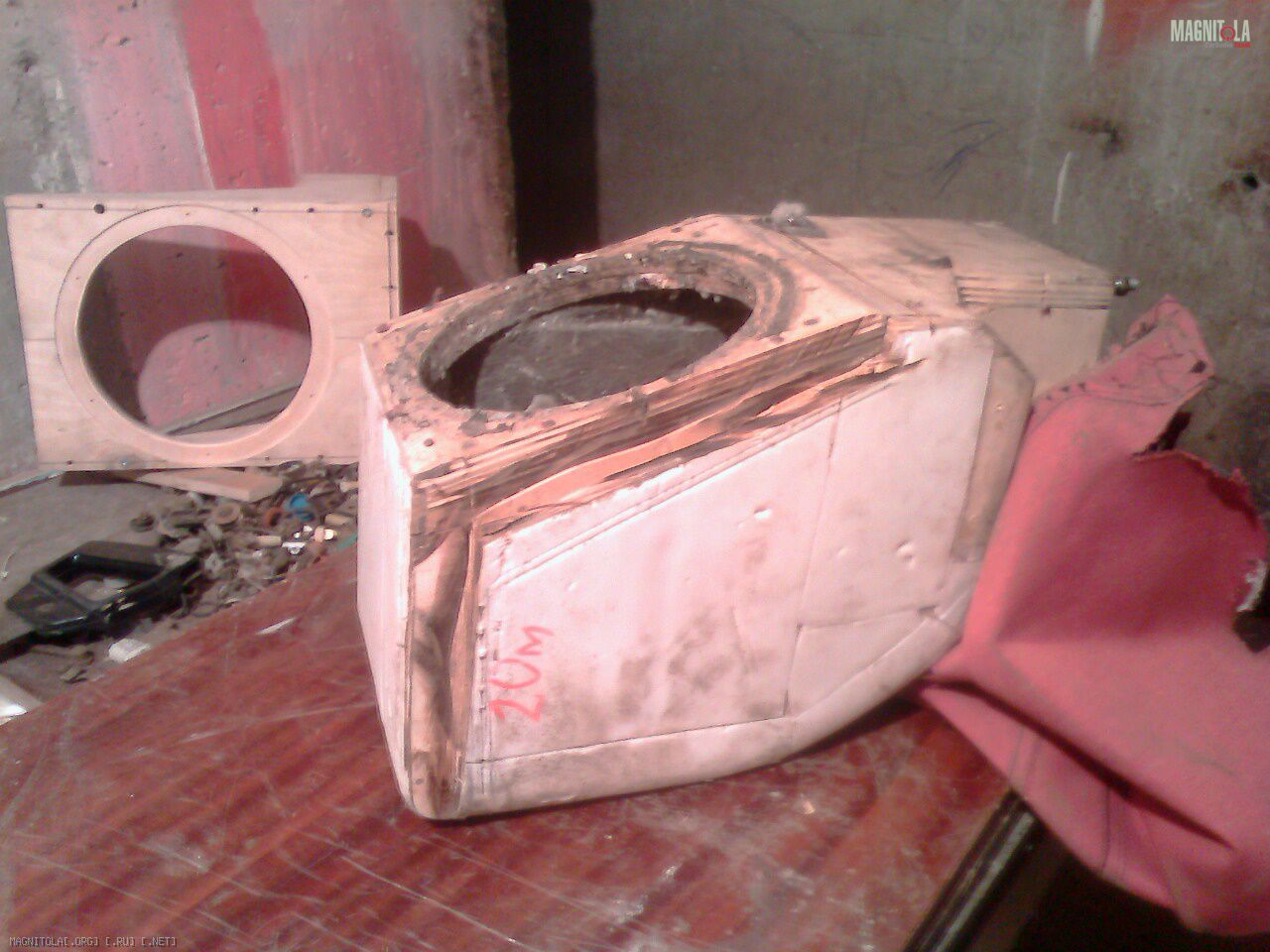

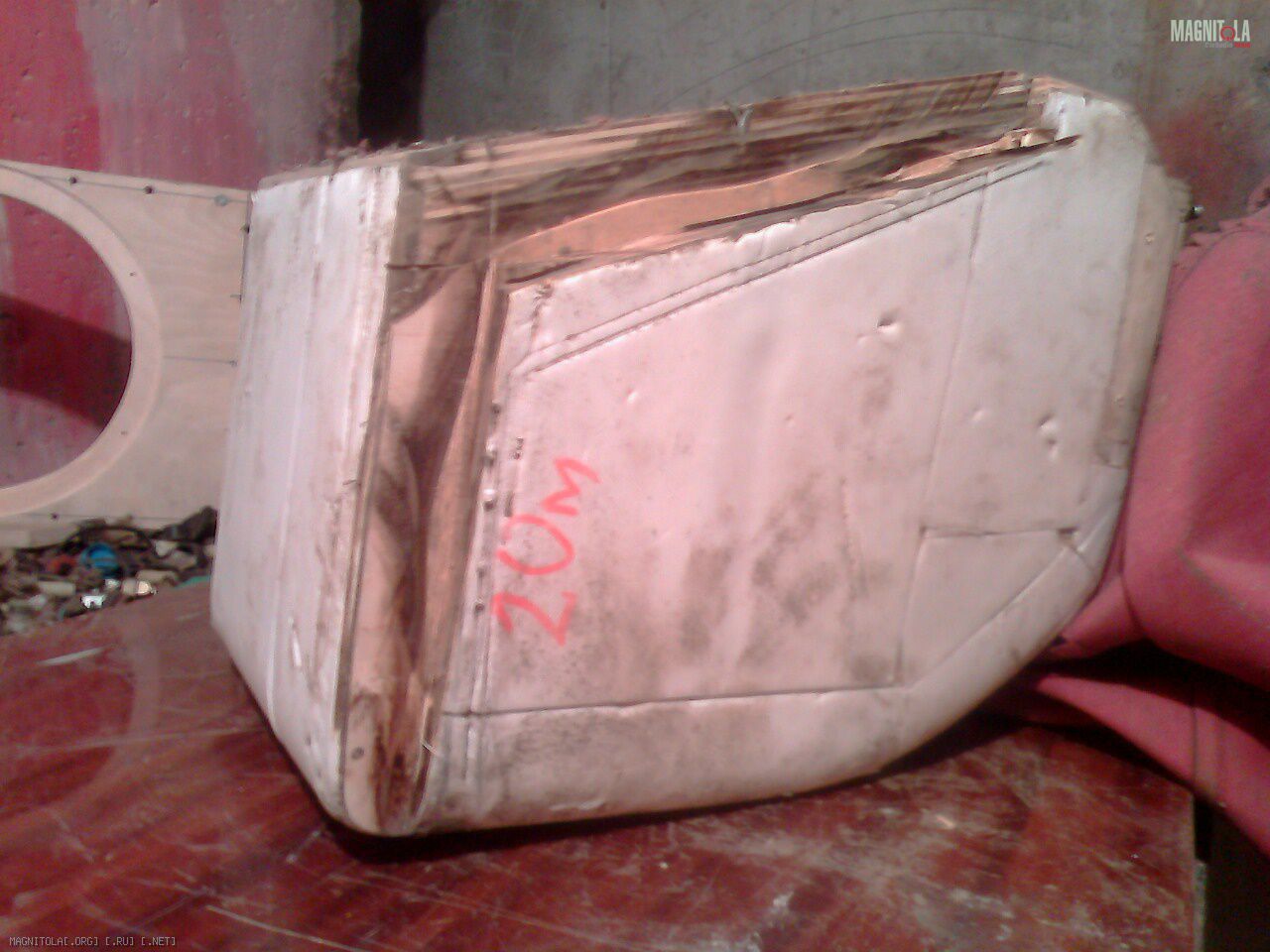

На сабе сделал выборку для сращивания стенок
Вложение 341690Вложение 341688

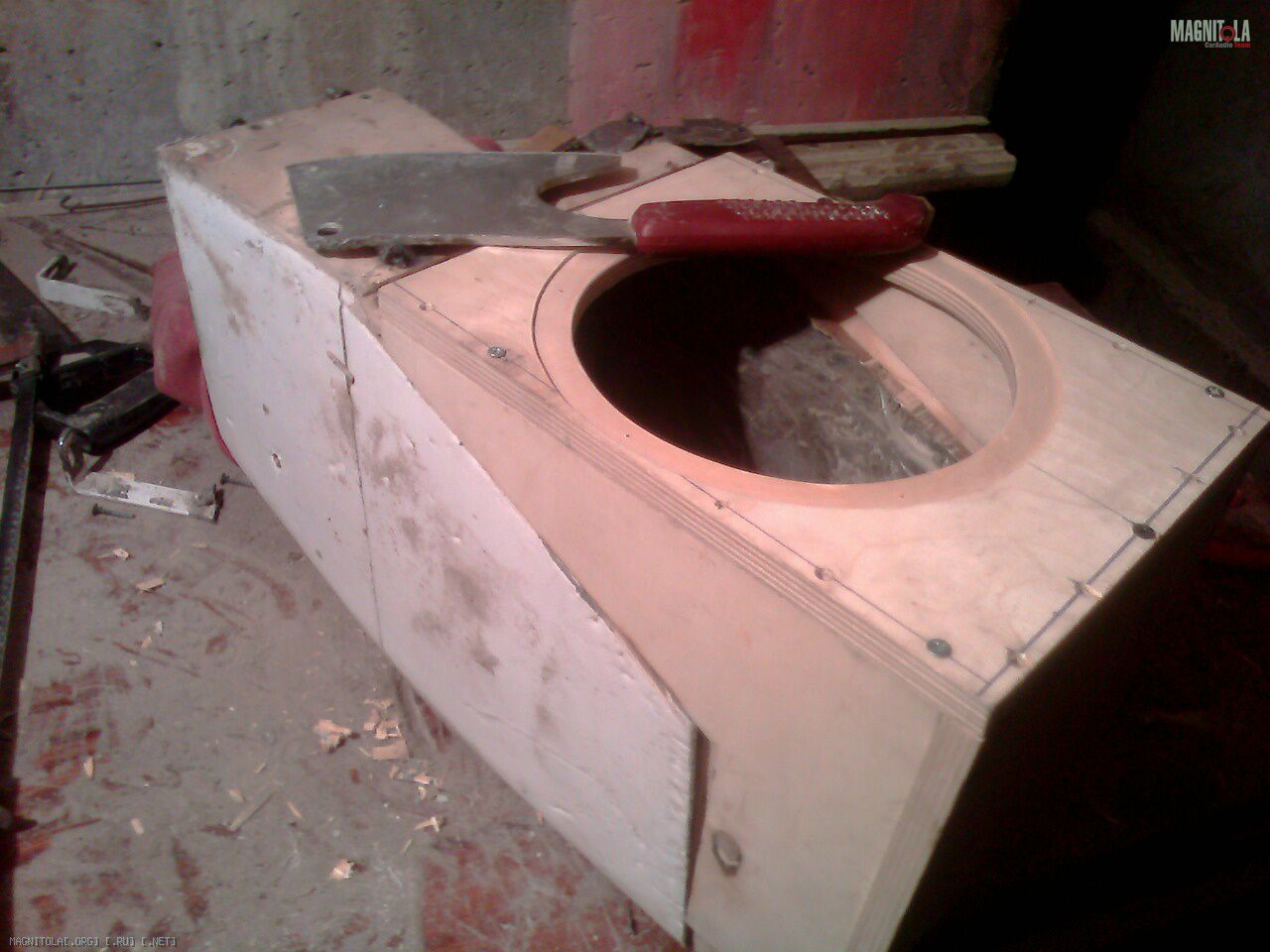

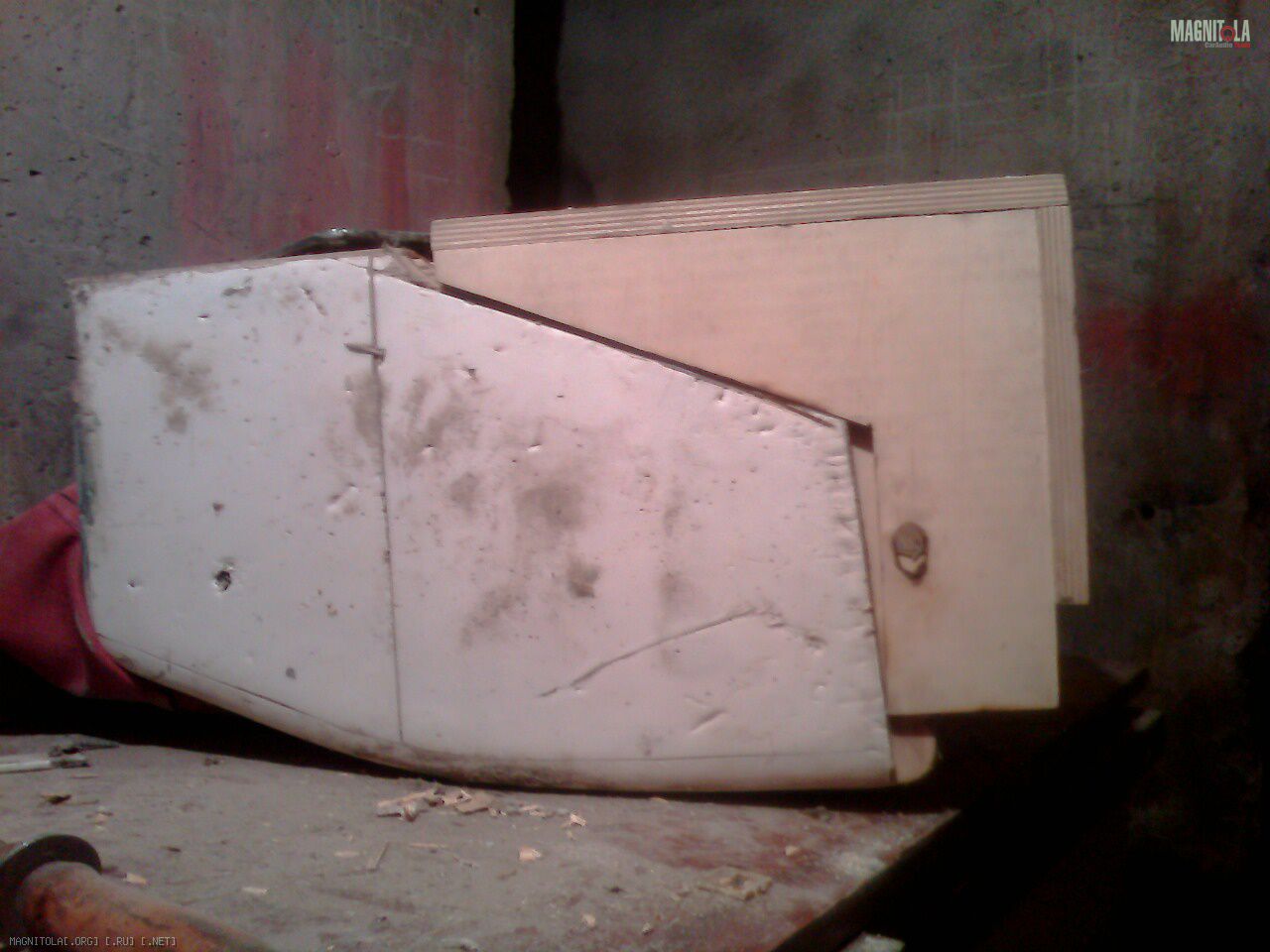

Новая городушка будет сращиваться со старым корпусом примерно так:
Вложение 341692Вложение 341694
Сегодня вечером планирую всё хорошо подогнать, выставить и подготовиться к упрочнению стенок и склейке "половинок".
Пыс. в процессе разборки пришел к выводу что прочность клеевого соединения "не очень"
(все держится на внешнем слое фанеры)
Планирую прямые углы между стенками скруглять (смола + опилки + стекломат для выравнивания перехода и упрочнения стыка)
Вот и подумалось - а не насверлить ли ряды глухих (не сквозных) дырок в фанерках около стыка диаметром 3-4 мм, чтобы смола затекла в эти дырки и дополнительно скрепила фанеру.
Тогда клеевой шов будет держаться не только на внешнем слое но и на "шпунтах" из смолы, попутно упрочняя кромку и не допуская её расслаивания.
Прикинул объём - 15,0-15,5 литров. После всех операций внутри ящика получится в районе 14 литров. Надо 12 -13 литров чистыми (прикинул объем Вавекора - получилось в районе 1,2 литра. Мотор только вытянул почти на литр)
Re: Grand Vitara 2006 и попытка сделать приличный звук
Цитата:
Сообщение от
DядяВова Пилил корпус для саба.
Пыс. в процессе разборки пришел к выводу что прочность клеевого соединения "не очень"
(все держится на внешнем слое фанеры)
Планирую прямые углы между стенками скруглять (смола + опилки + стекломат для выравнивания перехода и упрочнения стыка)
Вот и подумалось - а не насверлить ли ряды глухих (не сквозных) дырок в фанерках около стыка диаметром 3-4 мм, чтобы смола затекла в эти дырки и дополнительно скрепила фанеру.
Тогда клеевой шов будет держаться не только на внешнем слое но и на "шпунтах" из смолы, попутно упрочняя кромку и не допуская её расслаивания.
Прикинул объём - 15,0-15,5 литров. После всех операций внутри ящика получится в районе 14 литров. Надо 12 -13 литров чистыми (прикинул объем Вавекора - получилось в районе 1,2 литра. Мотор только вытянул почти на литр)
Смола не держит, она связывает. Держит стекломат. Склеивай фанеру ПВА с опилками, а после высыхания слой стекломата.
Re: Grand Vitara 2006 и попытка сделать приличный звук
Срастил приставку к домику.
Осталось обработать с наружи приделать ноги и сделать увеличенную площадку-опору для саба.
Объём получился 15 литров и один-два стакана.
Будет куда поджиматься (если понадобится).
На следующих выходных планирую всё поставить на место и устроить тестовую прослушку.
Пыс. О браксах 3.1 и 28 ноксах.
Послушал рекомендации владельцев 3.1 резать их с верху от 3,3 кГц 2 порядок и совет Garmin пустить их в
противофазе.
Ноксы работают от 4кГц тоже 2порядок.
Очень хорошо получилось.
Слушал сегодня подборку Браво. Цкпляло так, что слезы и мурашки посещали очень часто (и это без саба)
Звук берет за душу. Очень нраавится.
Вложений: 7
Re: Grand Vitara 2006 и попытка сделать приличный звук
Добавляю фото процесса

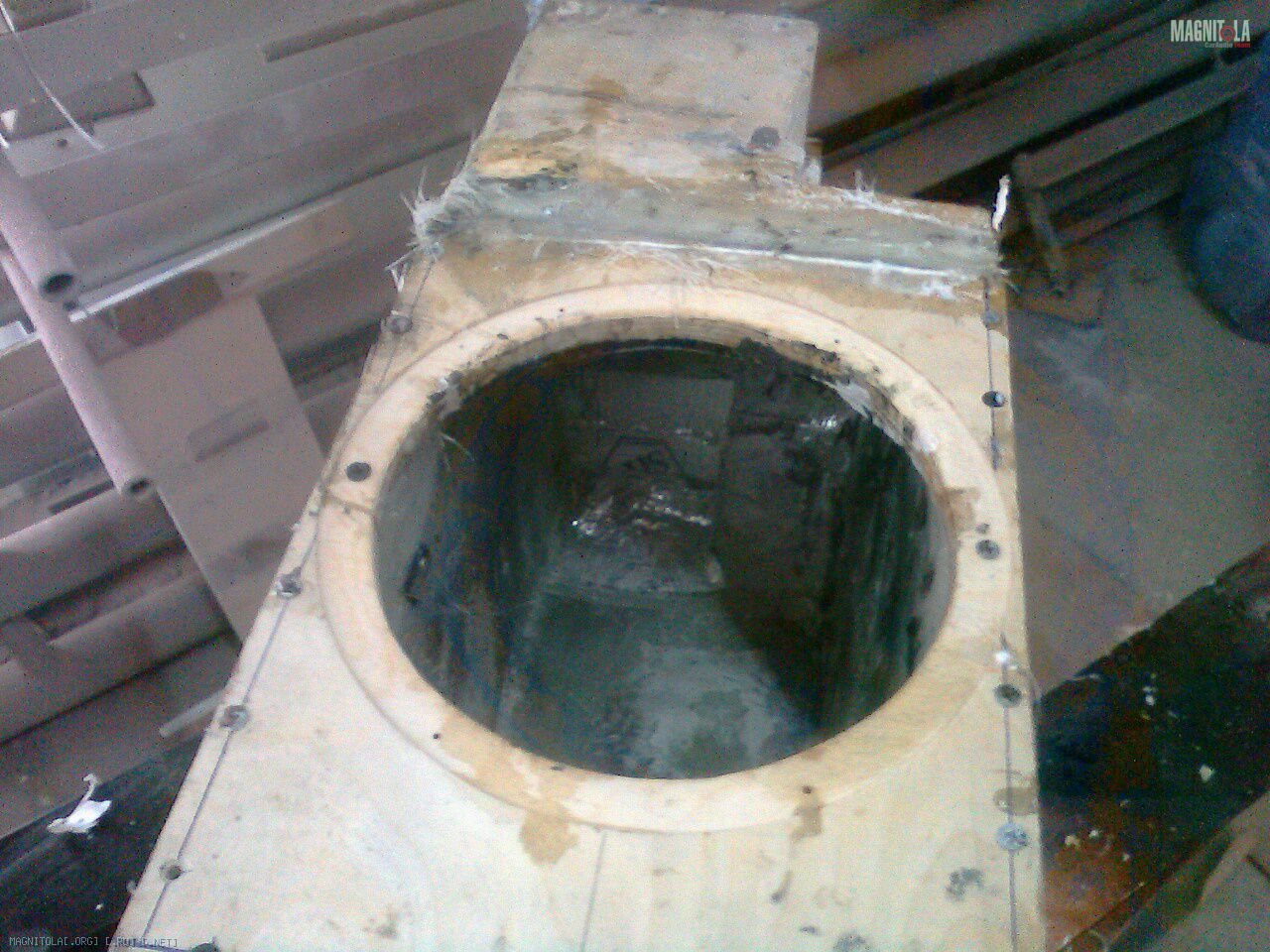

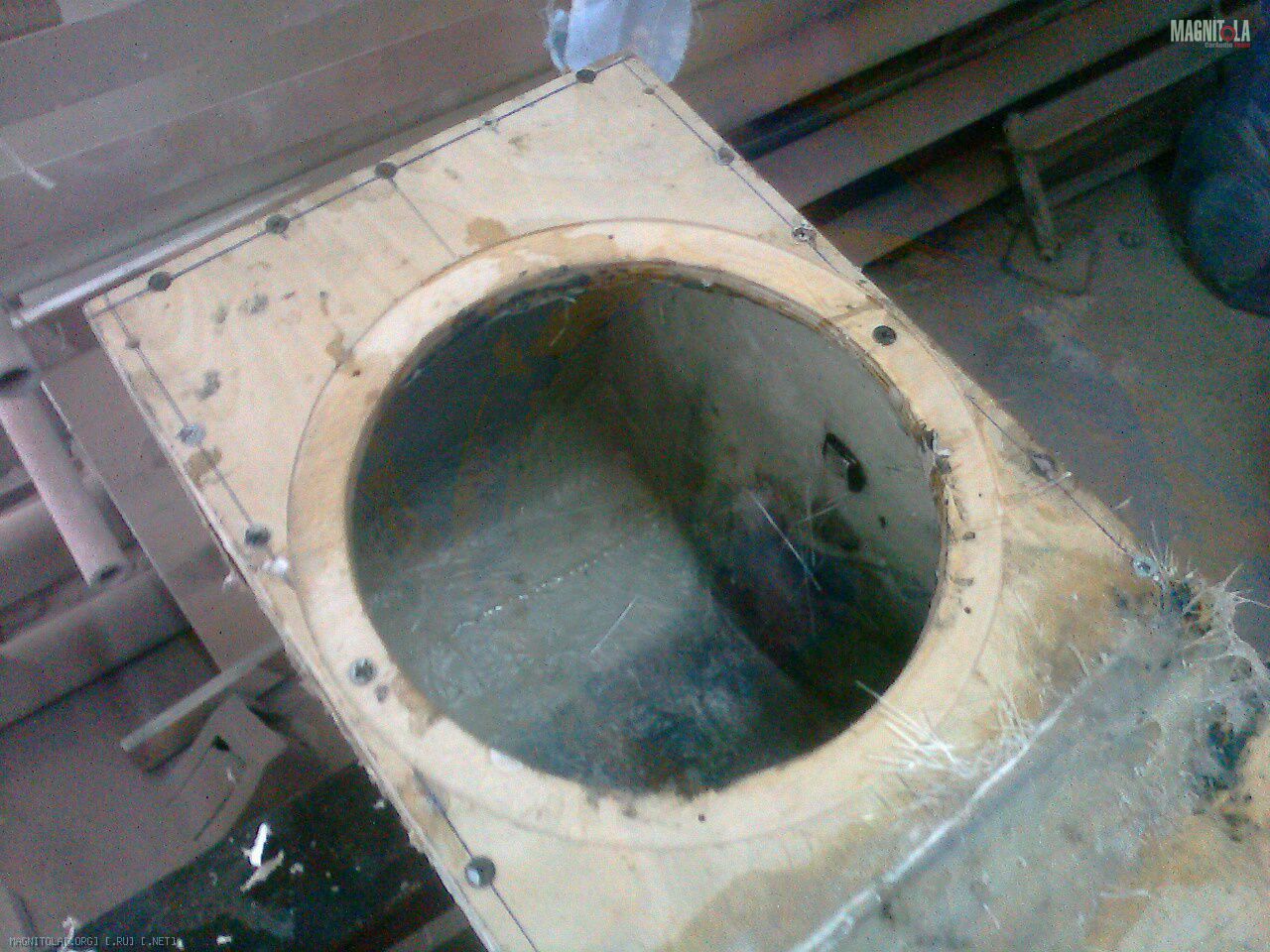

Вид сверху (тоесть снизу) ну в общем со стороны динамика
Вложение 343460 Вложение 343470

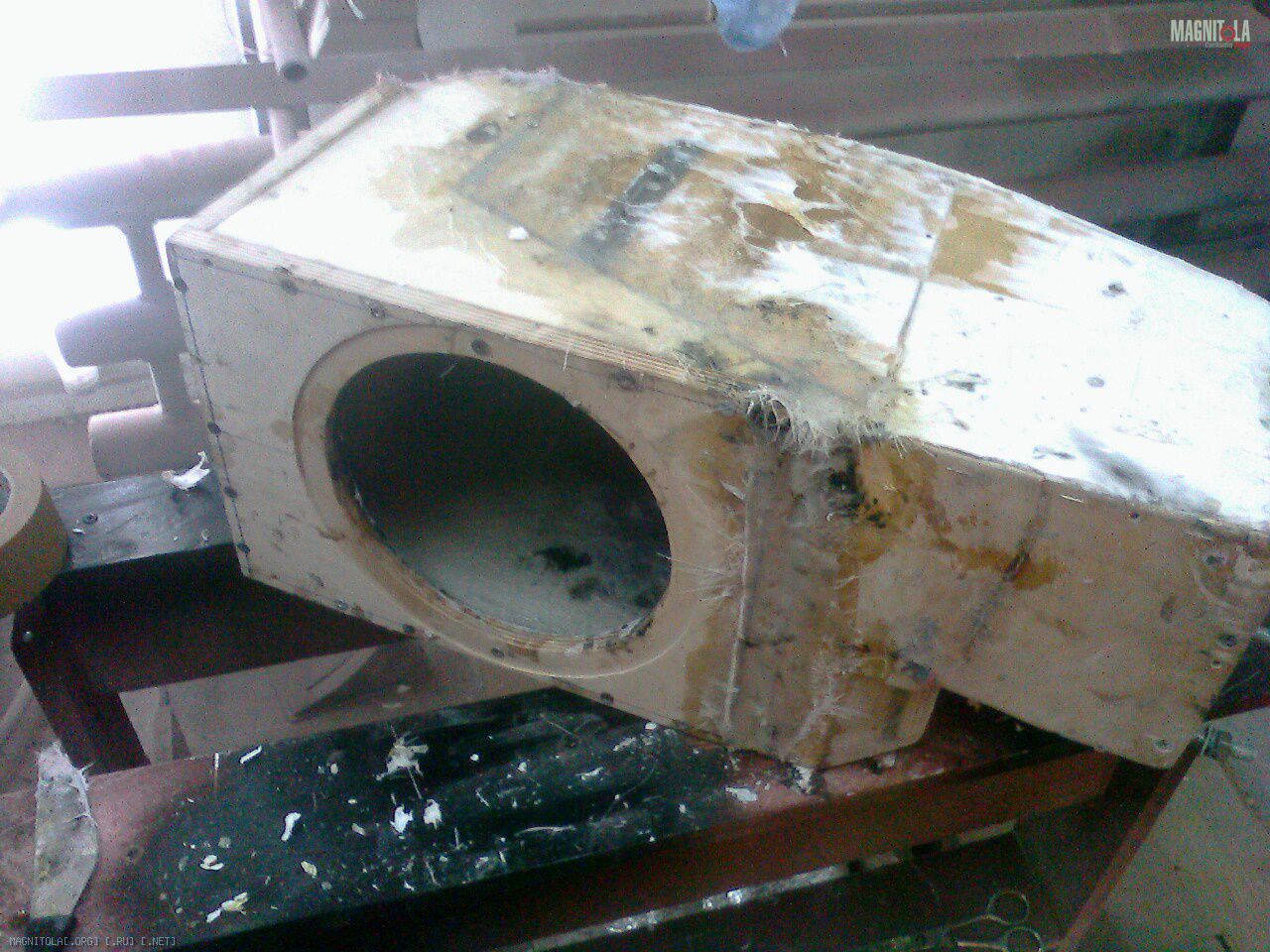

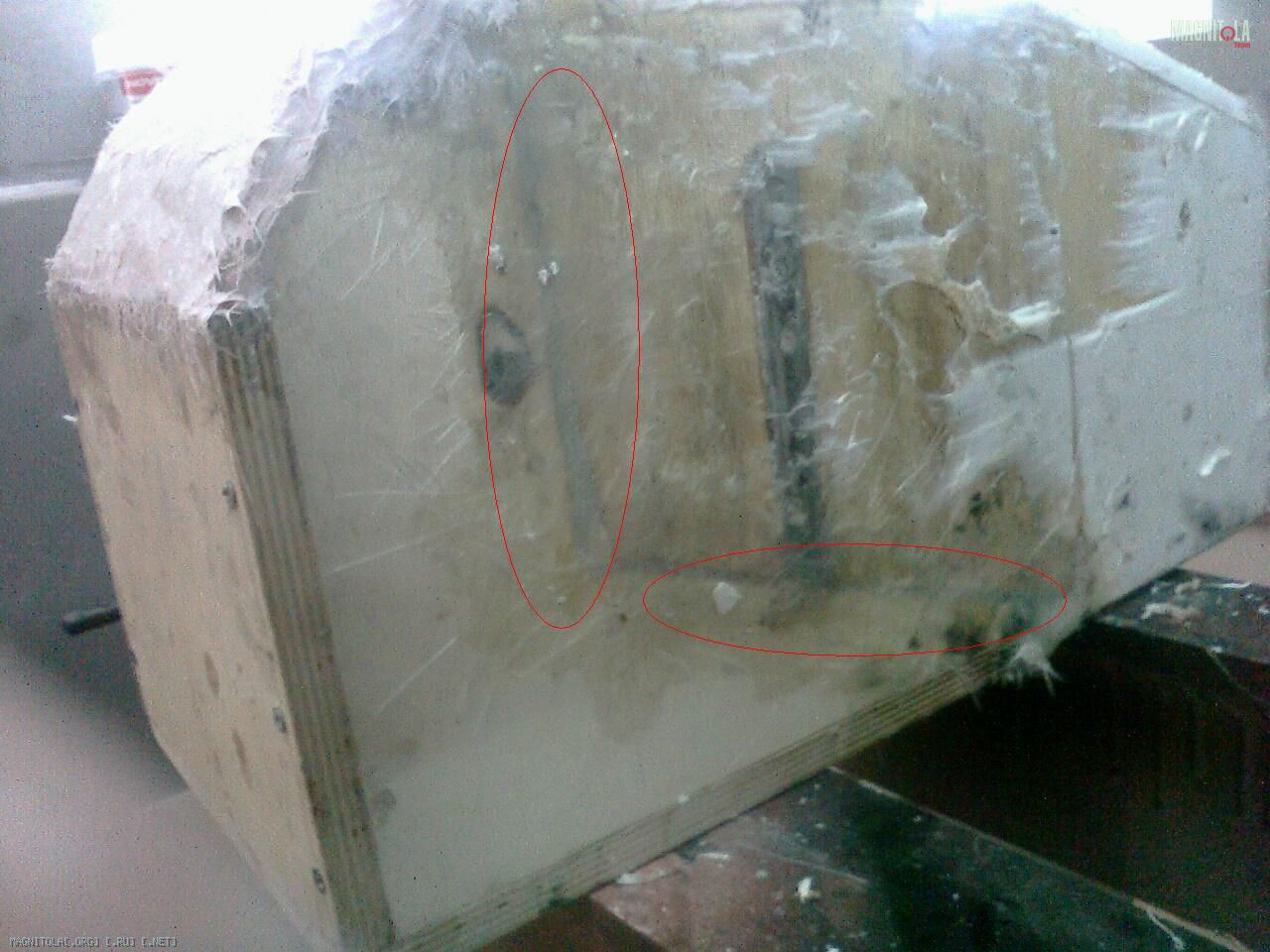

Вид сбоку (выделил стык)
Вложение 343468Вложение 343462

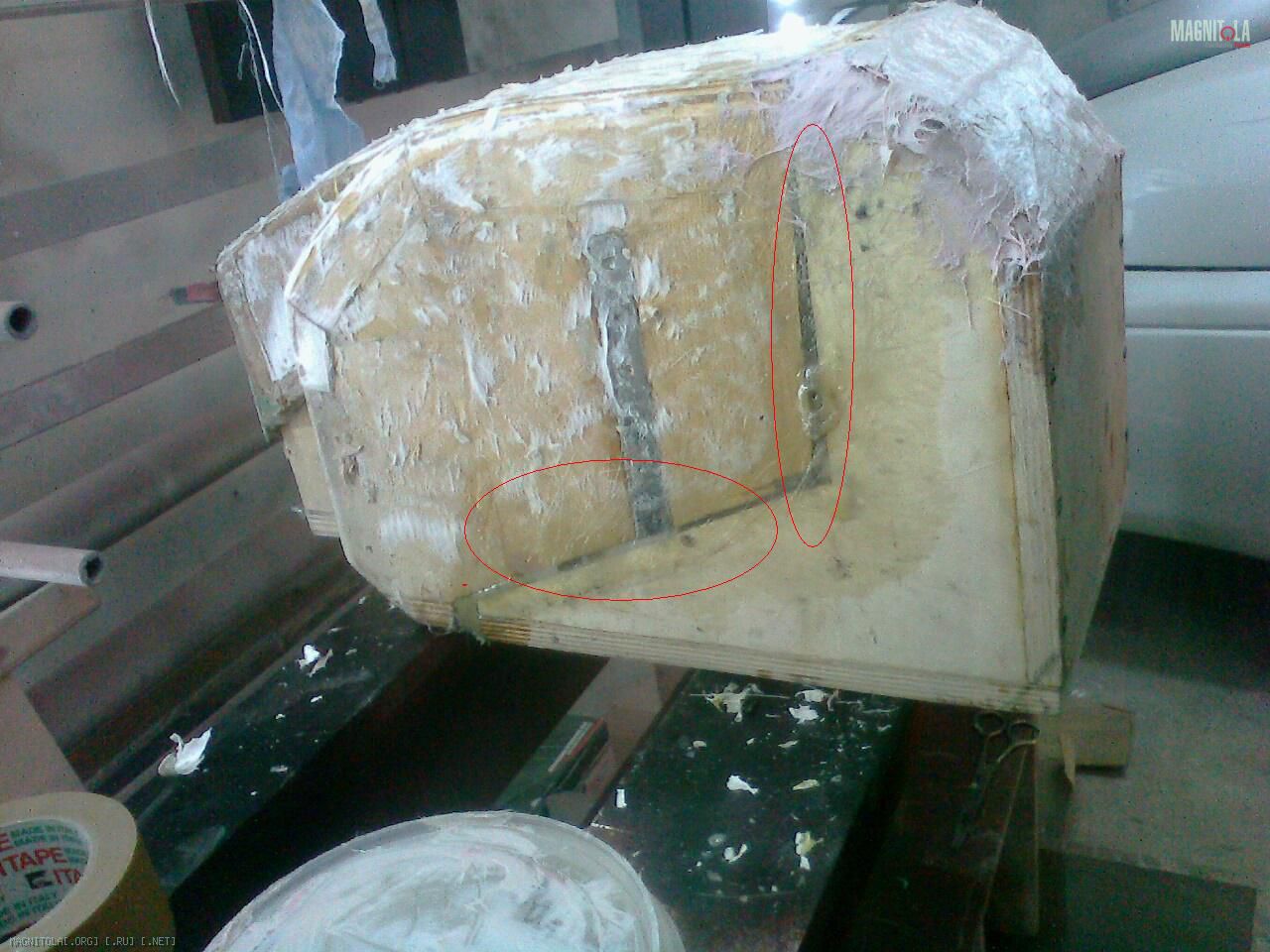

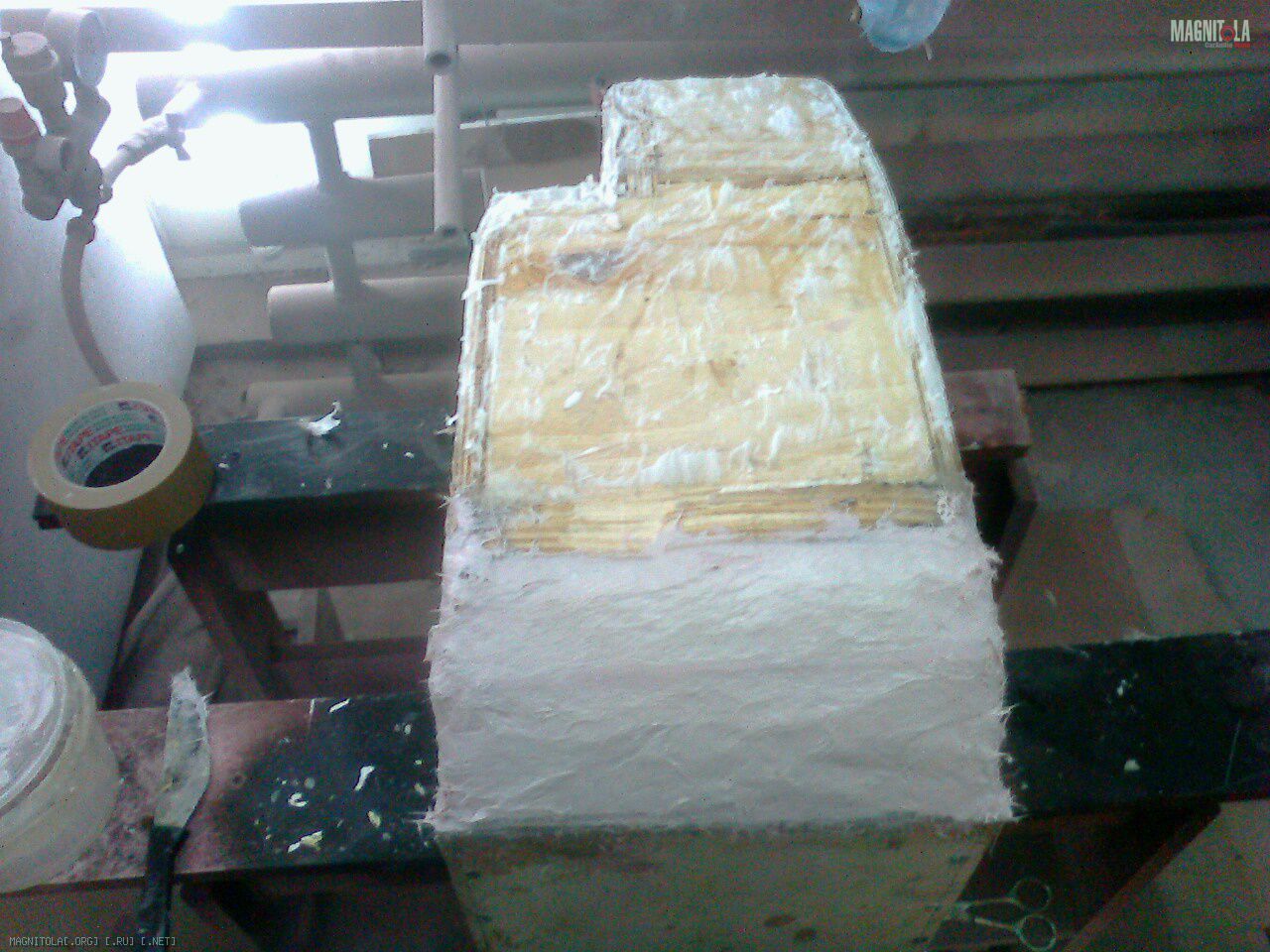

Вид сверху/сзади/сбоку - на скос набросал шпатлевки для получения правильного закругления.
Вложение 343466 Вложение 343464
Половинки стыковал так

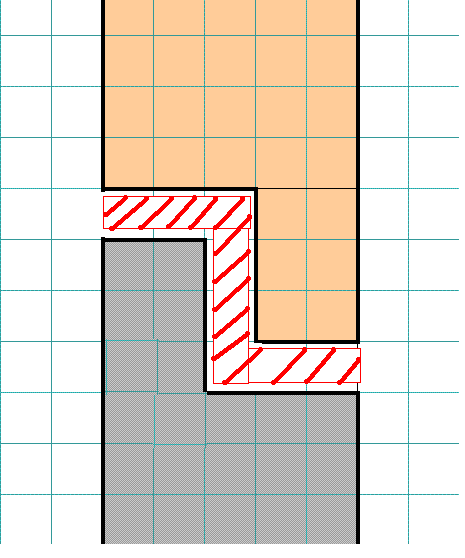

Стык в разрезе:
Вложение 343488
Сделал выборку по кромке стыка, выставил и закрепил половинки саморезами.
Стык заполнил смолой с наполнителем (штриховка)
Надеюсь сегодня всё обточить лишнее.
Вложений: 13
Re: Grand Vitara 2006 и попытка сделать приличный звук
Пришла в голову дурная мысля сделать самостоятельно клемник для усилителя (того 4х канальника что в процессе изготовления).

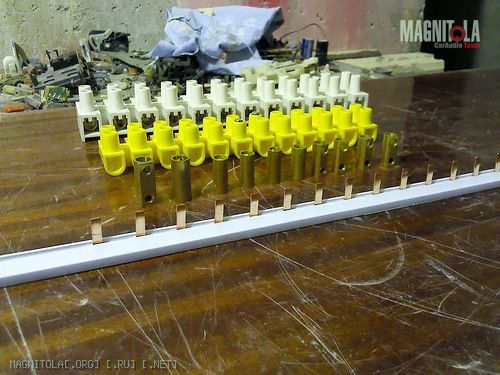

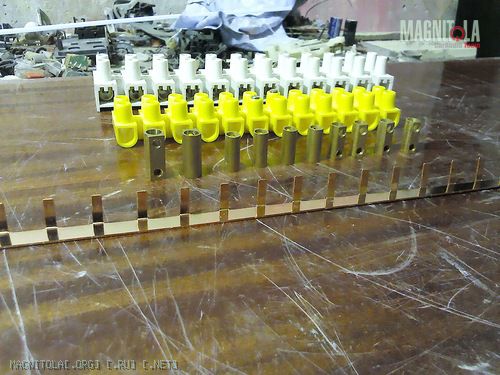

Итак покупаем клемники электротехнические и шинку
Вложение 346440 Вложение 346442

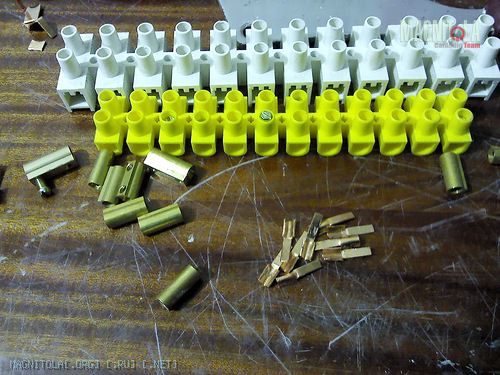

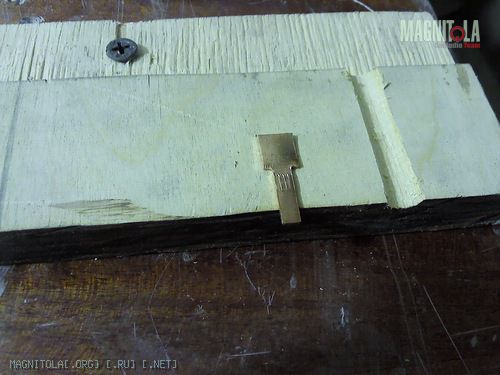

Нарезаю шинку и сгибаю в оправке ту часть, которая будет входить в муфту клемника
Вложение 346444 получилась кучка контактов Вложение 346446

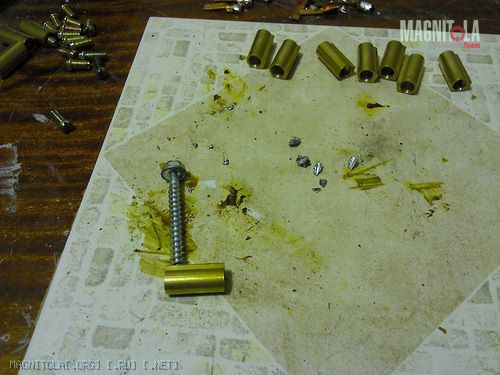

Облудил контакты и внутреннюю часть муфты, спаянные заготовки отмыл от канифоли
Вложение 346448 Вложение 346450

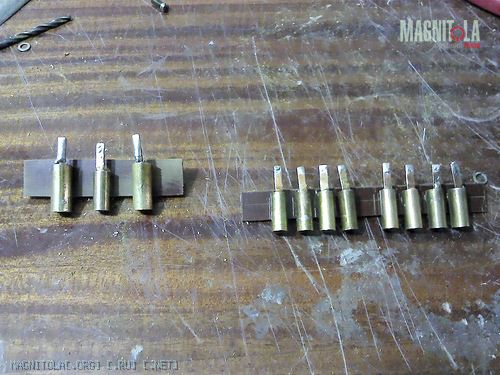

Сделал из текстолита установочную планку и закрепил на неё муфты
Вложение 346452Вложение 346454
Основа разъема - 8 мм текстолит в нем насверлены дырдочки по клеммы
Вложение 346456

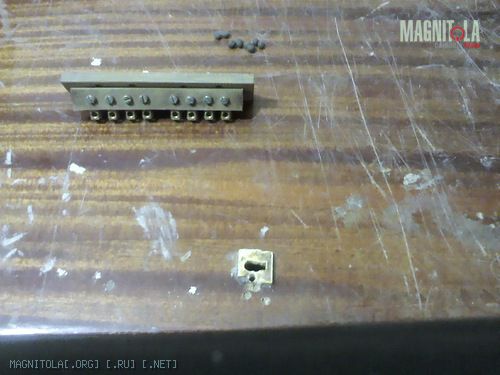

Клеммы решил закрепить под углом к установочной плоскости
Вложение 346458

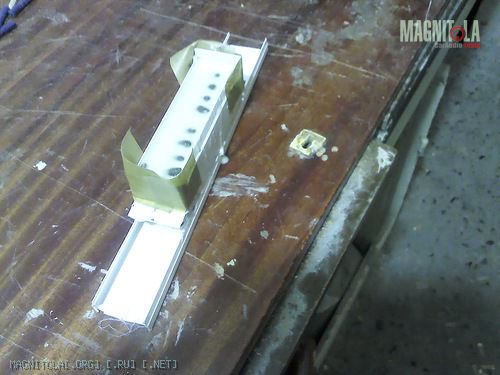

Сделал опалубку, закрыл все нужные отверстия заглушками (под провод и крепежный винт) и залил эпоксидкой с кальцитом
Вложение 346460Вложение 346462

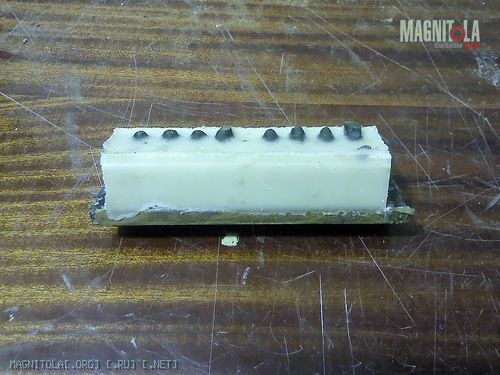

На следующее утро получилось "так"
Вложение 346464 Утром, отодрав опалубку встал на измену - смола, спустя 14 часов не застыла.
Запихал на батарею отопления, укутал войлоком и пошел пилить корпус для уся...
Вложений: 8
Re: Grand Vitara 2006 и попытка сделать приличный звук
Про усь (его корпус)

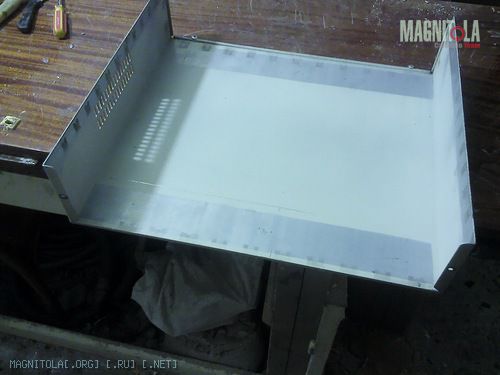

С работы забрал корпус от 486-го компаВложение 346466
Во я Вам скажу как раньше делали - металл - честные 1мм, снутри крышка была отделана жестянкой.
Пилил, сверлил подгонял, выравнивал...

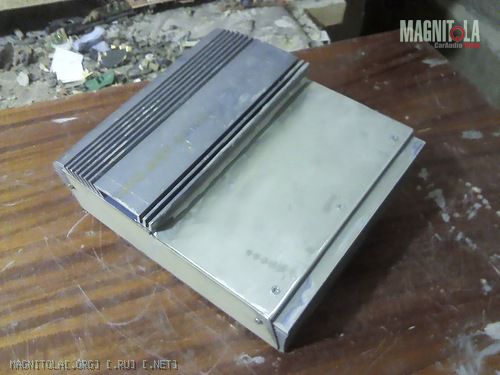

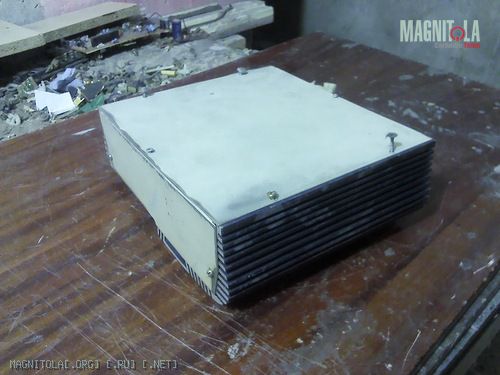

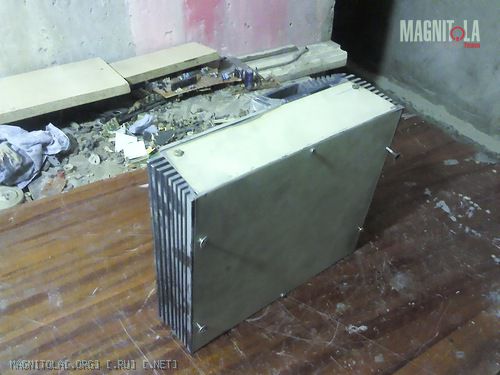

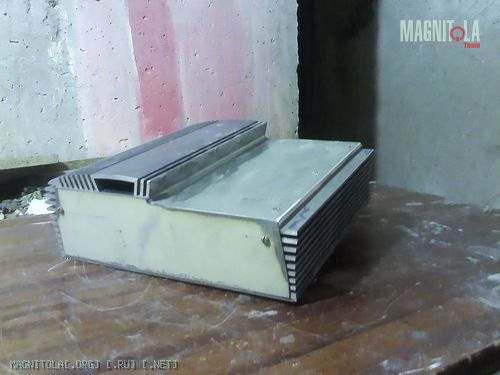

В итоге сделал вот такой полуфабрикат:
Вложение 346468Вложение 346470Вложение 346472
Вложение 346474Вложение 346476
В итоге получилось савсем не плохо - диагональ гуляет на один-два миллиметра.
Перпендикулярность стенок в тех же пределах (выравнивал болгаркой - мерил строительным уголком).
В общем пока доволен - для офисного работника очень даже неплохо получилось...

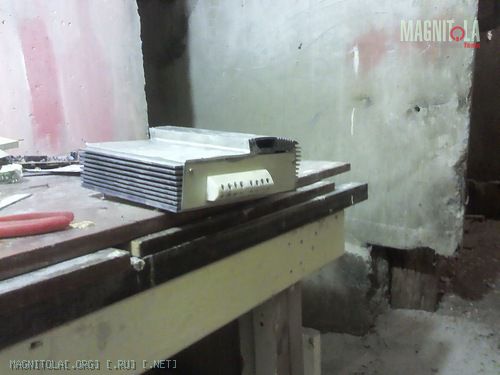

Успел сделать отверстие под клемник
Вложение 346478Вложение 346480
На этой боковушке ещё будут линейные входы.
Пыс На кривость клемника не смотрите - его ещё выравнивать и выравнивать
Вложений: 3
Re: Grand Vitara 2006 и попытка сделать приличный звук

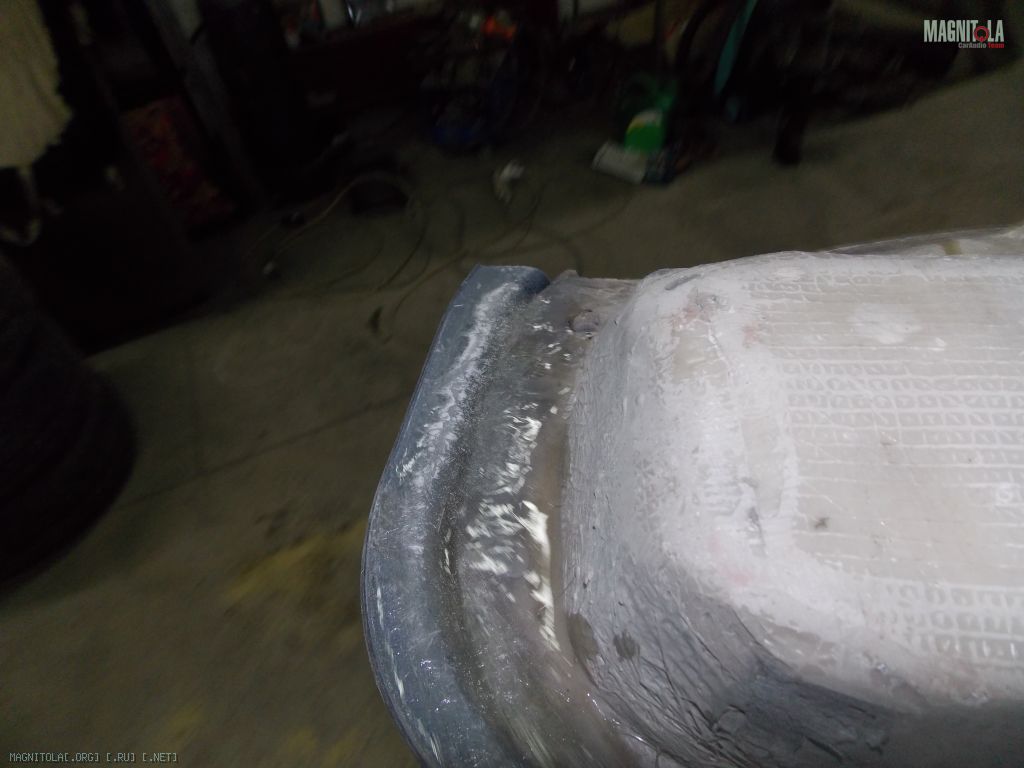

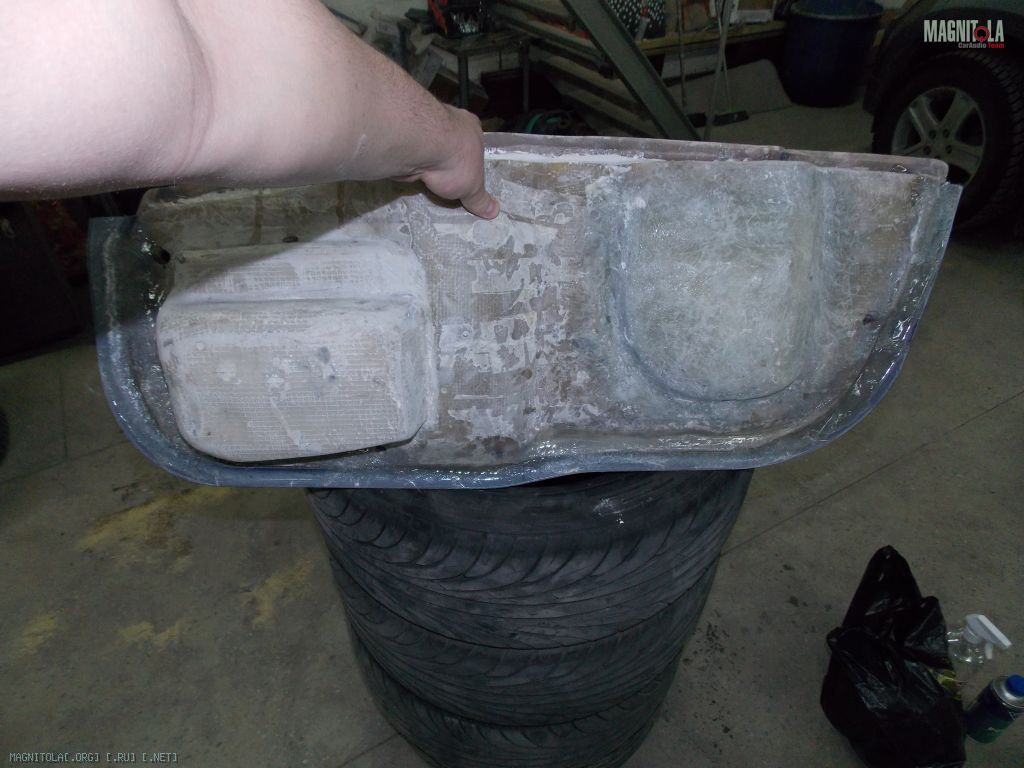

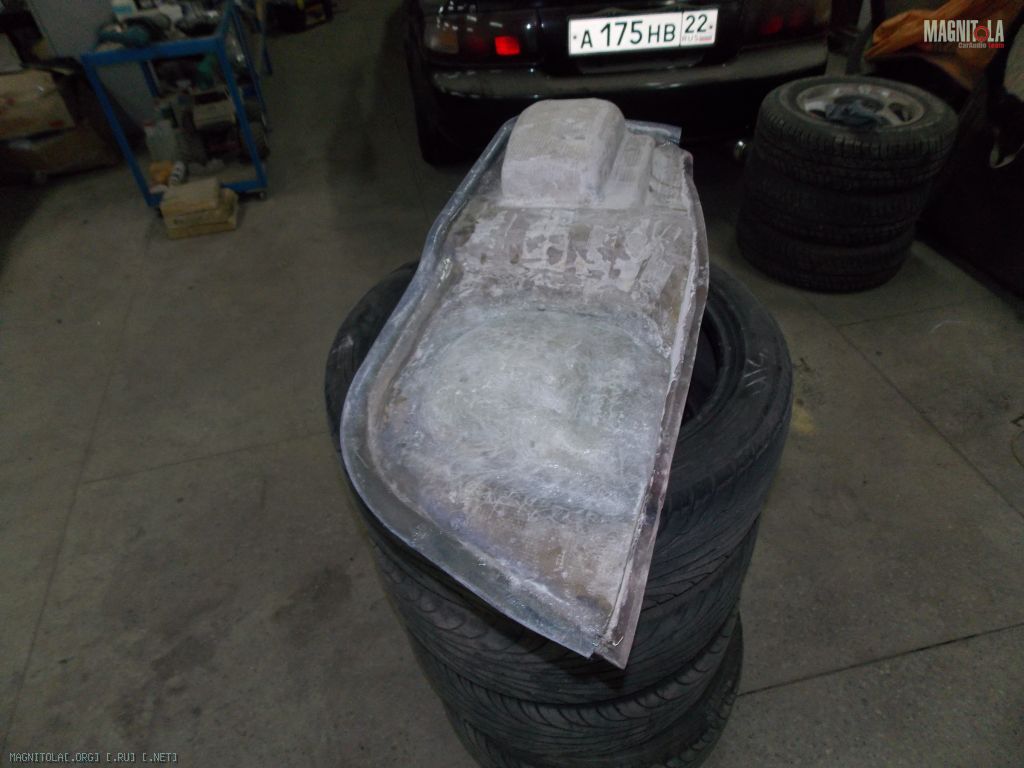

В связи с отсутствием тёплого помещения, где можно повонять и куда загнать авто, и тем, что филигранную работу по подгонке дверных ящиков
к дверной общивке я вряд-ли осилю - отдал авто делать мастеру.
Пока получается так:
Вложение 346846Вложение 346848Вложение 346850
Re: Grand Vitara 2006 и попытка сделать приличный звук
Ух ты, за темой слежу, а ящики как то пропустил...
Непростое это дело, особенно когда хочется чтоб еще и прилично выглядело.
Чтото не увидел, какая толщина стенок получилась? И как они по весу - у меня получается килограмм десять, страшновато.
