Land Rover Freelander.

Сообщение от 1makc1

Я прям зачитался! Вот это инсталл! Респект автору!

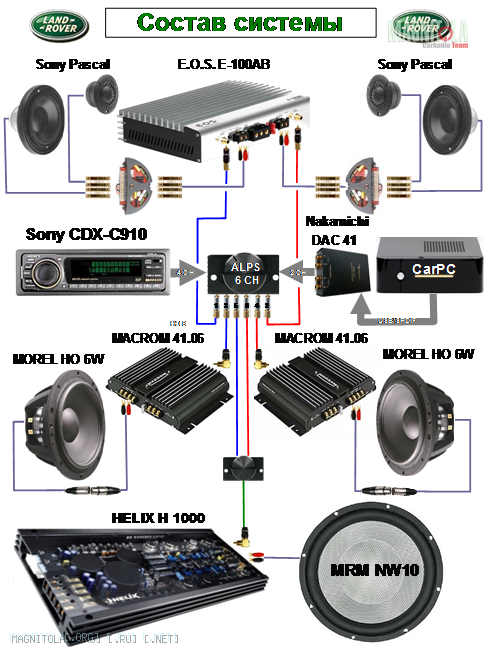

Посмотрел конфиг системы и возник вопрос - как ГУ с КарПС контактирует? Или запускаете музыку либо оттуда, либо оттуда?

Можно одновременно. Переключение между источниками - аналоговый шестиканалный регулятор громкости - коммутатор, управляемый ардуиной.

Эх, давно я не брал в руки шашек….обленился совсем.
Делать делаю, а вот фотать и описывать лень.
Лень надо бороть, открываем следующую главу

ДАУНгрейд
(нашему премьеру посвящаеЦЦа)

То, как поступло с простыми гражданами государство в 2014, не могло не оставить глубокой раны в моей душе, и в знак протеста курсу $, я решил до мышей дотрахаЦЦа – минимализировать систему в авто так, шоб самому смешно стало.
Авто пока не меняем, шумку, коробки и провода не трогаем - лишние траты - остальное под снос/замену.
Систему с 4 усилителями, мультибитным ГУ, CarPC и дорогущими по нынешним временам динамиками – в мемориз. Протестовать, так протестовать. Практически все компоненты отсюда :

распроданы, на вырученные средства купен хлебушек

ДАУНгрейд будет осуществляться в обратной хронологии от самого начала темы.

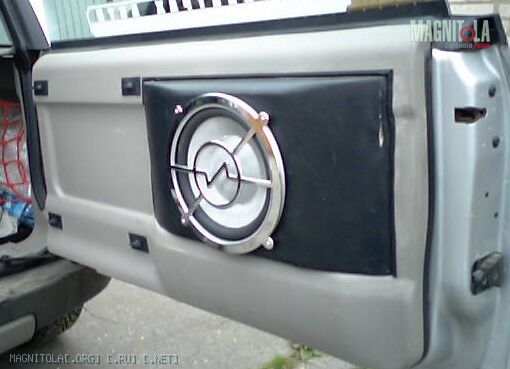

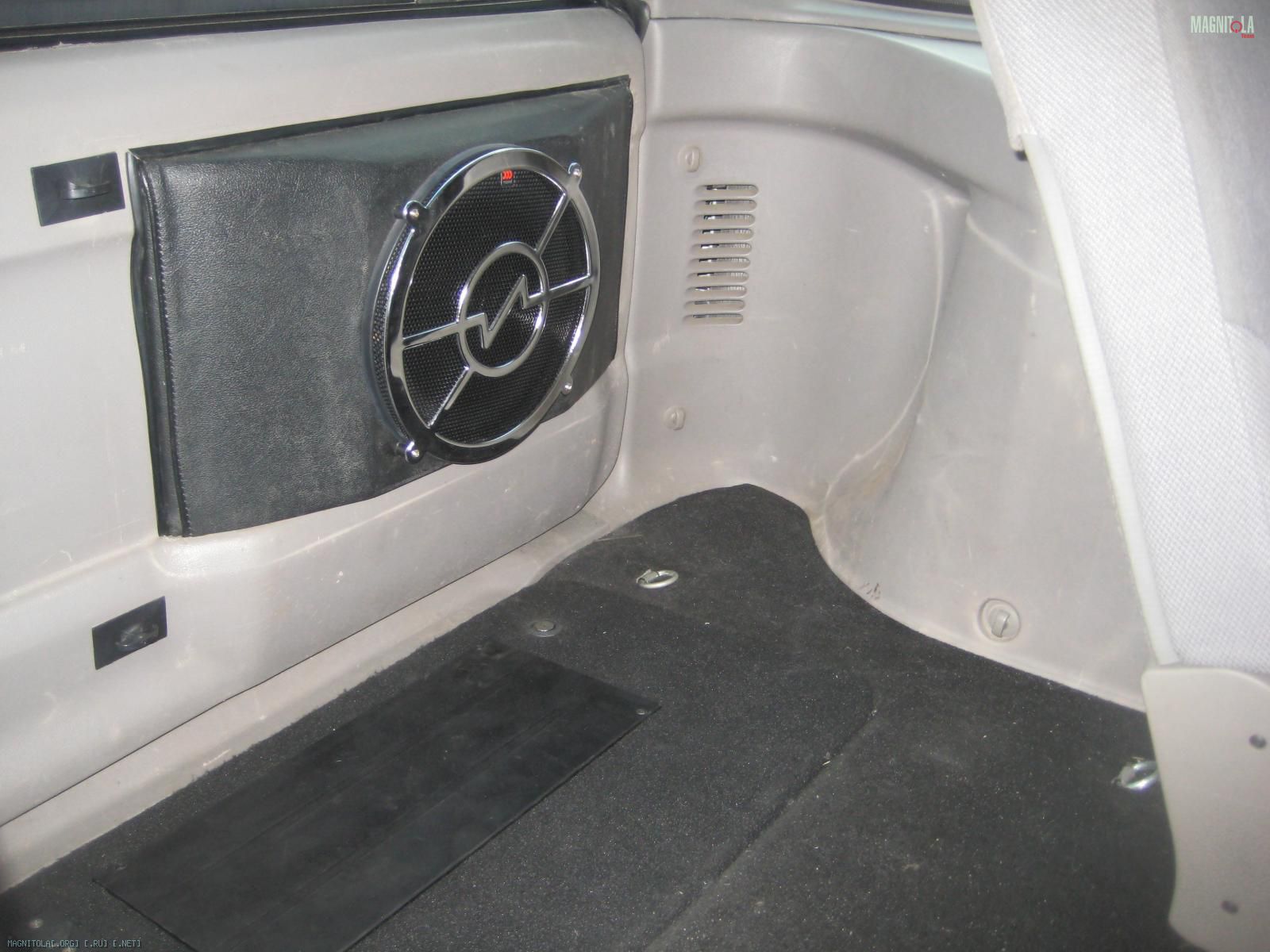

1. Коробок :

из системы исключаем, но не снимаем – лень.

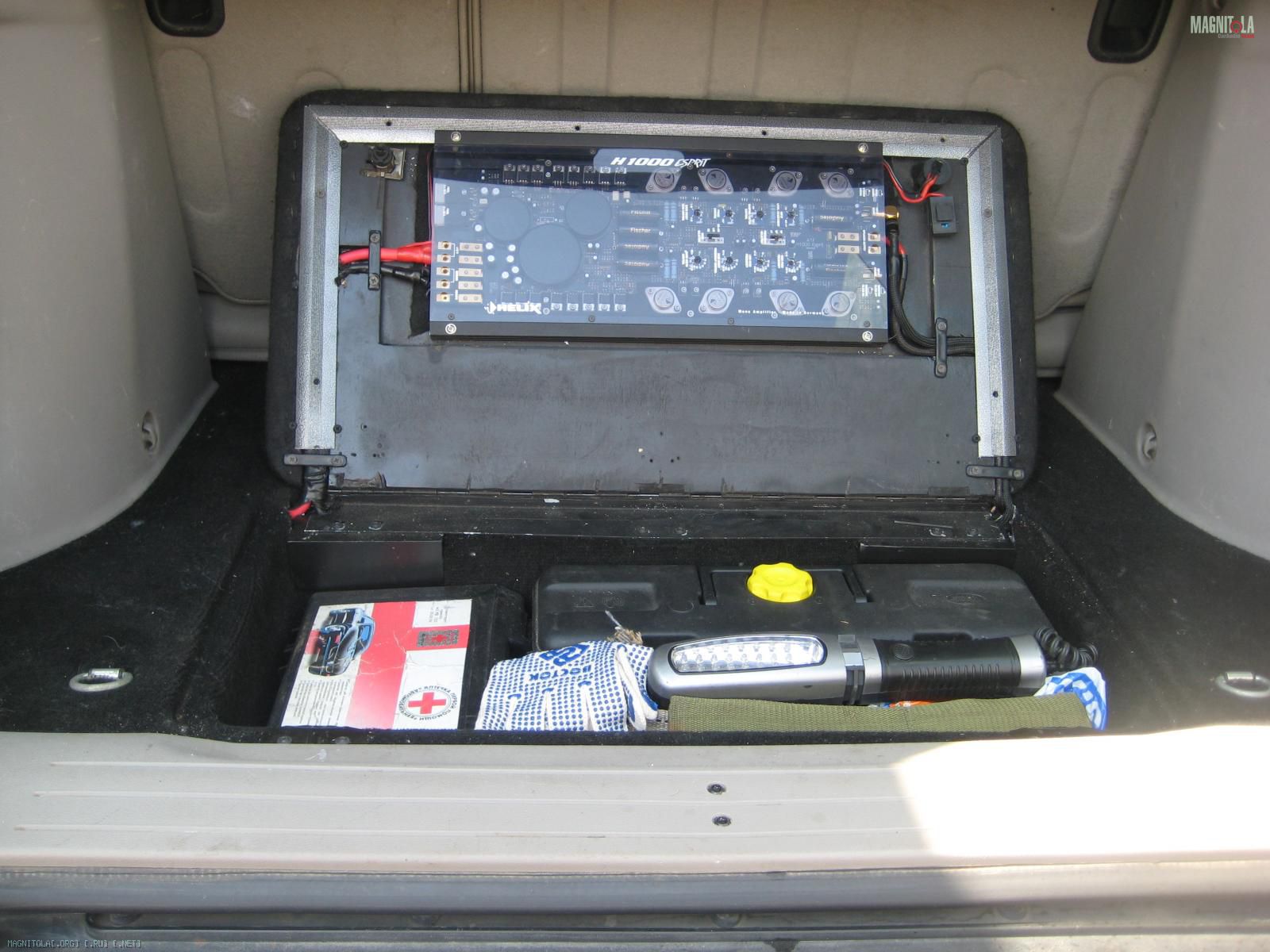

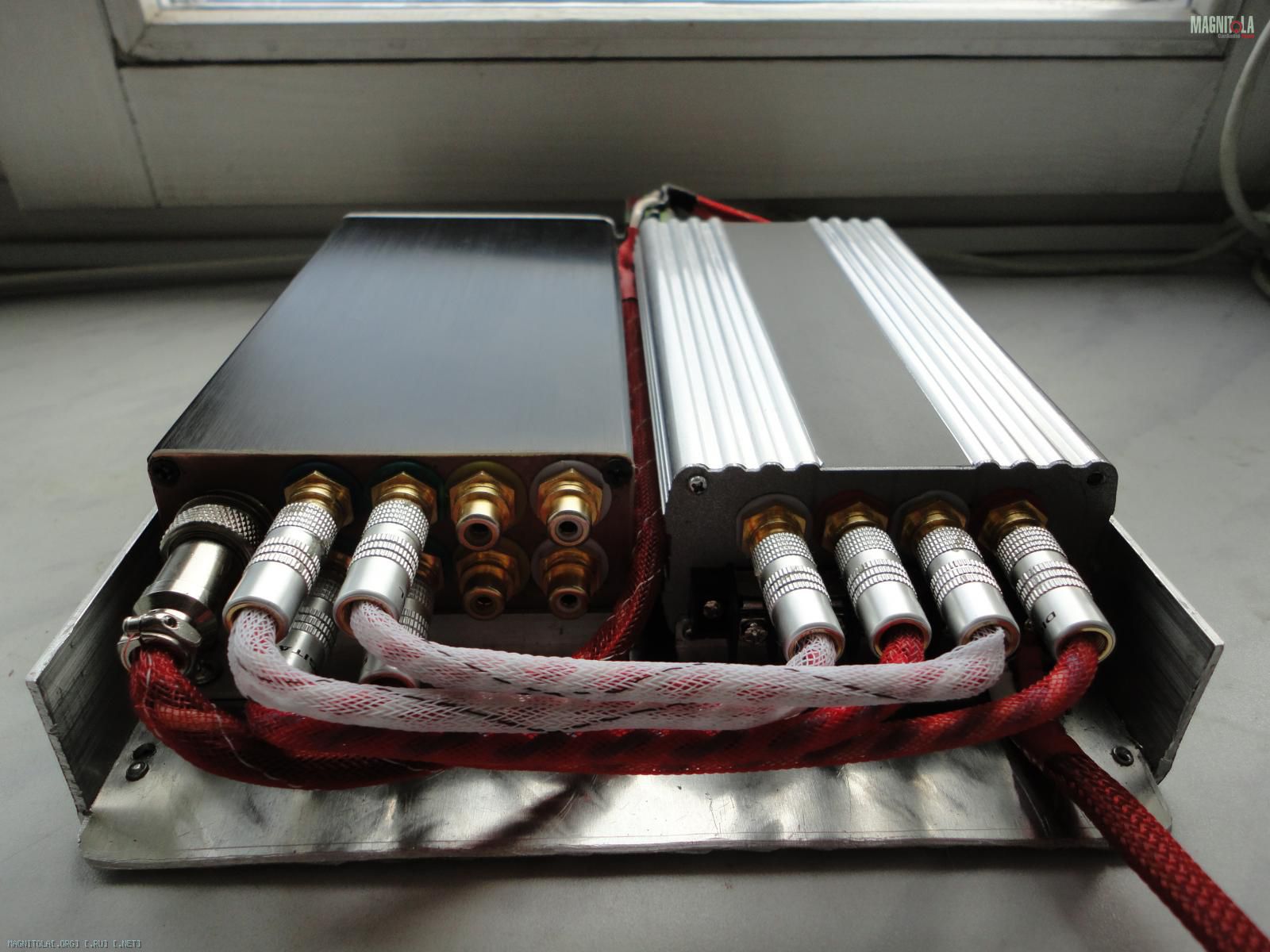

Усилитель для коробка :

постигла та же участь. Нет этого всего в системе, НЕТ!!! Одна видимость только.



Итак, тыловой саб вычеркнули.
Следующий этап – подzhопники.
Морель бренд нонче дорогой, и не в фаворе, надо чёнить попроще забабахать.
Бабахаем:

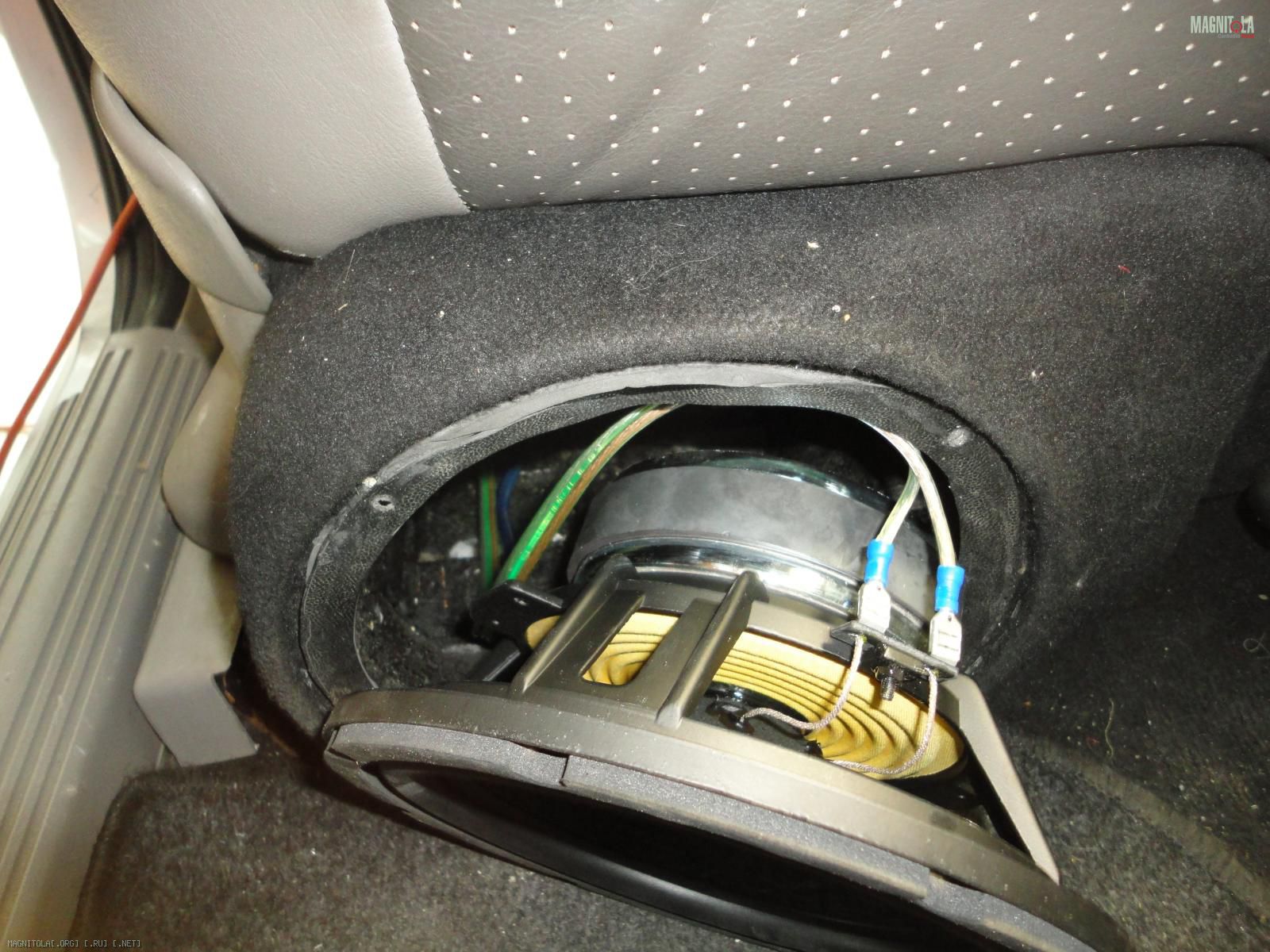

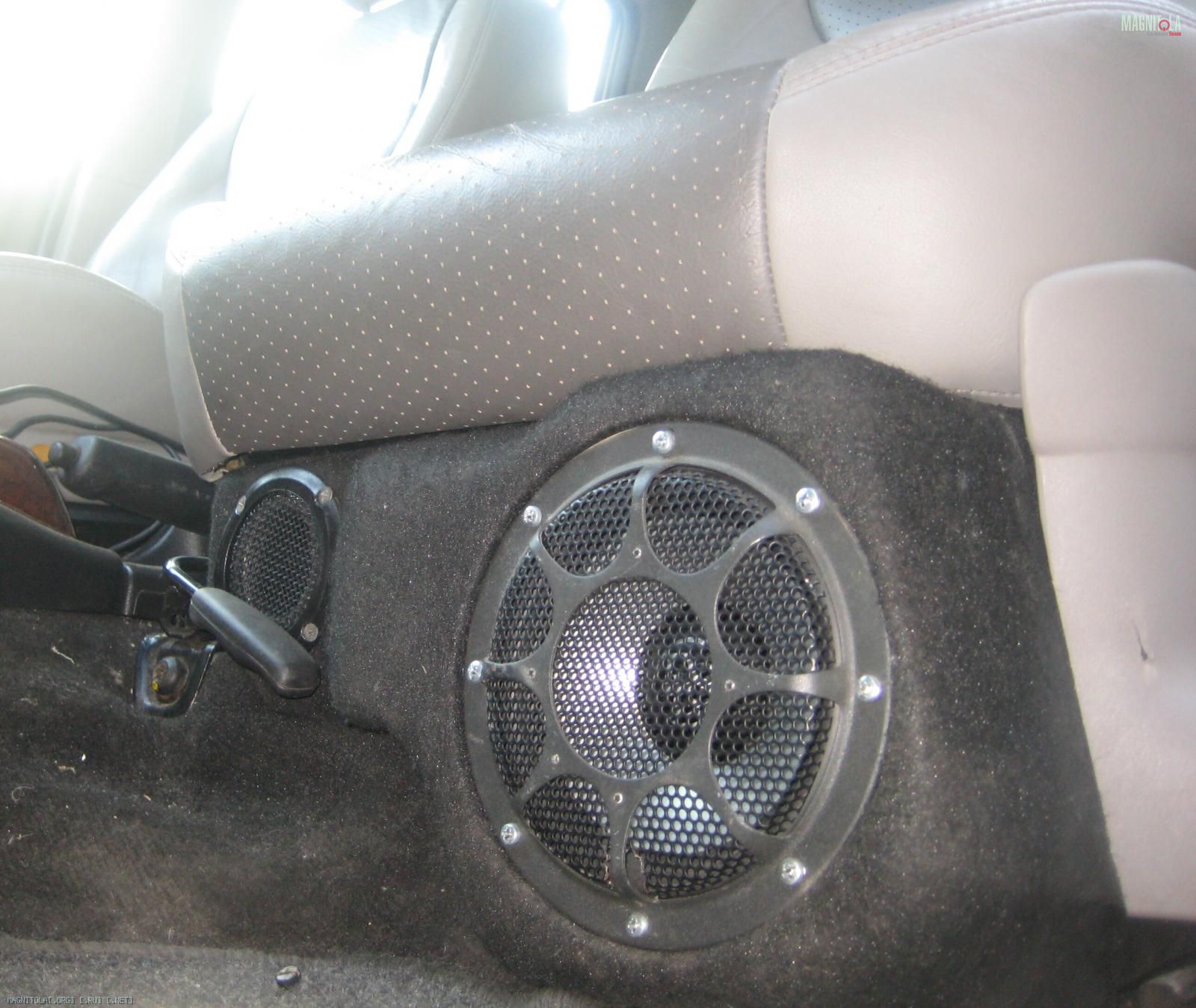

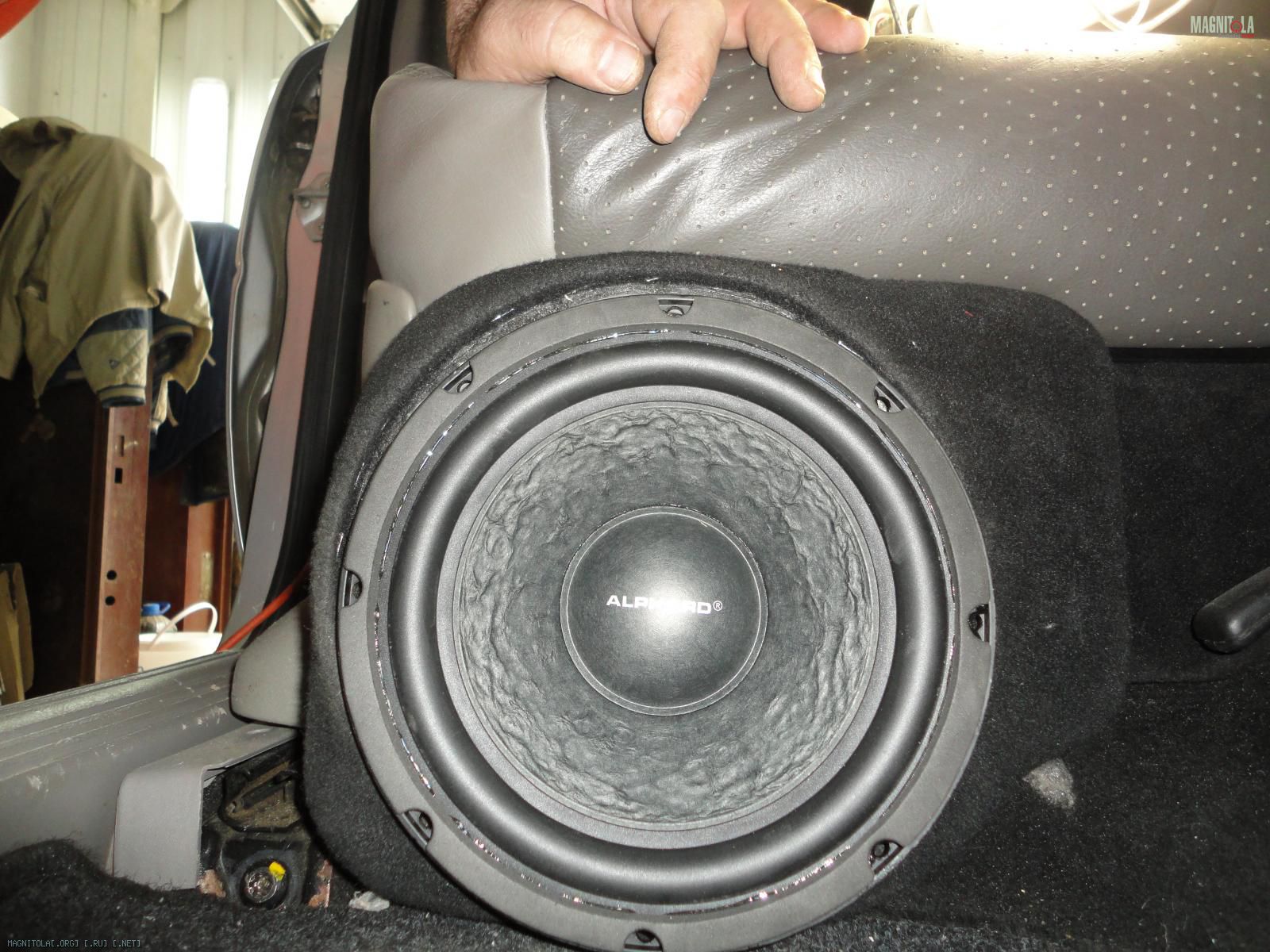

Ящики с 8л

увеличены до 11 л. Динамики увеличили калибр с 6.5' до 8' и марку поменяли – на какую?- написано на них же. Дешевле не нашёл


Правда они подверглись серьёзной доработке – пропитка сИкретной жидкостью от LSA SUSTEMS, ну и некоторым другим сИкртным ноухау/ манипуляциям от них же.
Баса от двух фронтальных коробков с 8' в ЗЯ с избытком, так что «потеря» саба в багажнике прошла безболезненно.
Следуя хронологии, идём вверх.

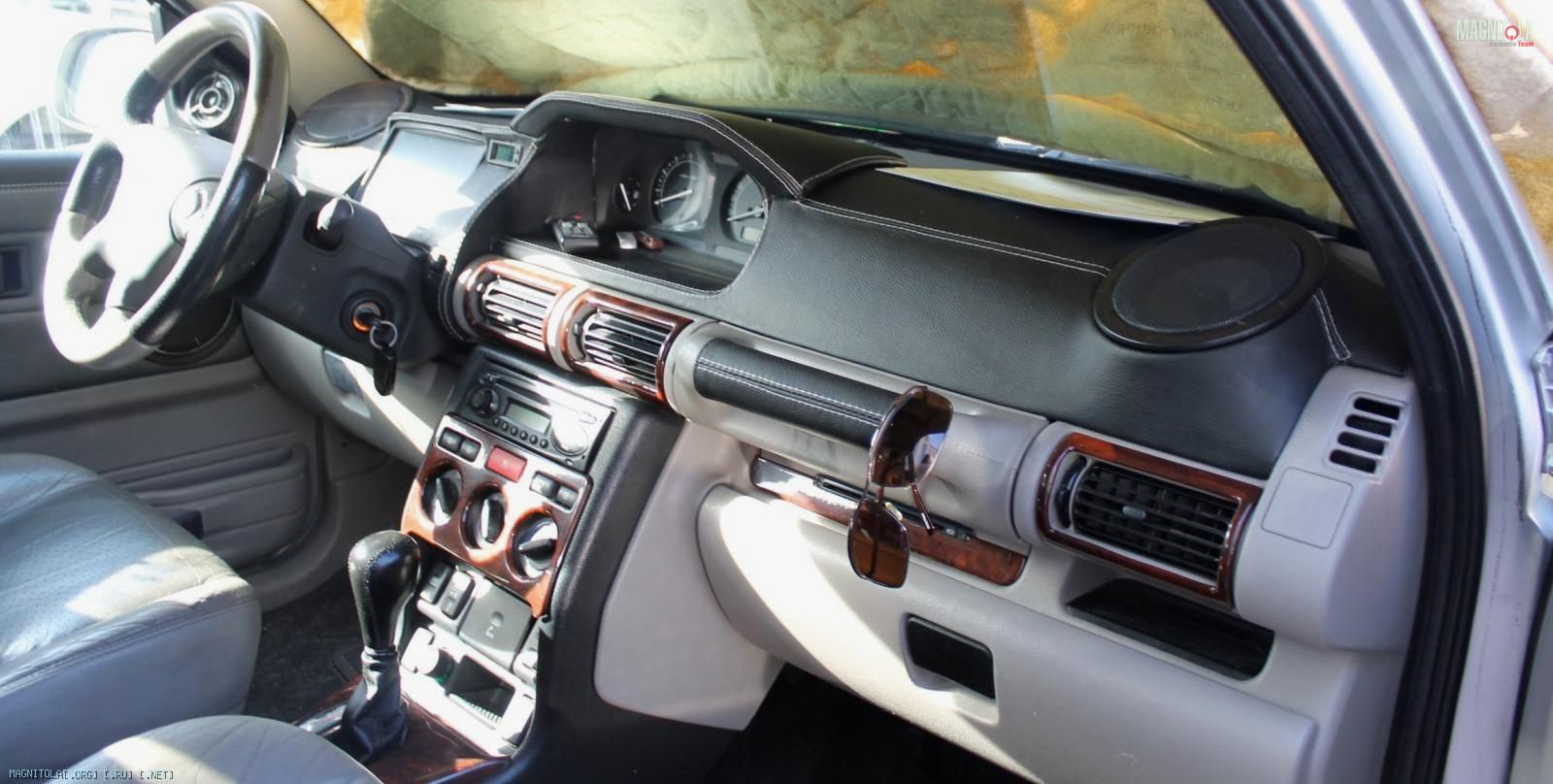

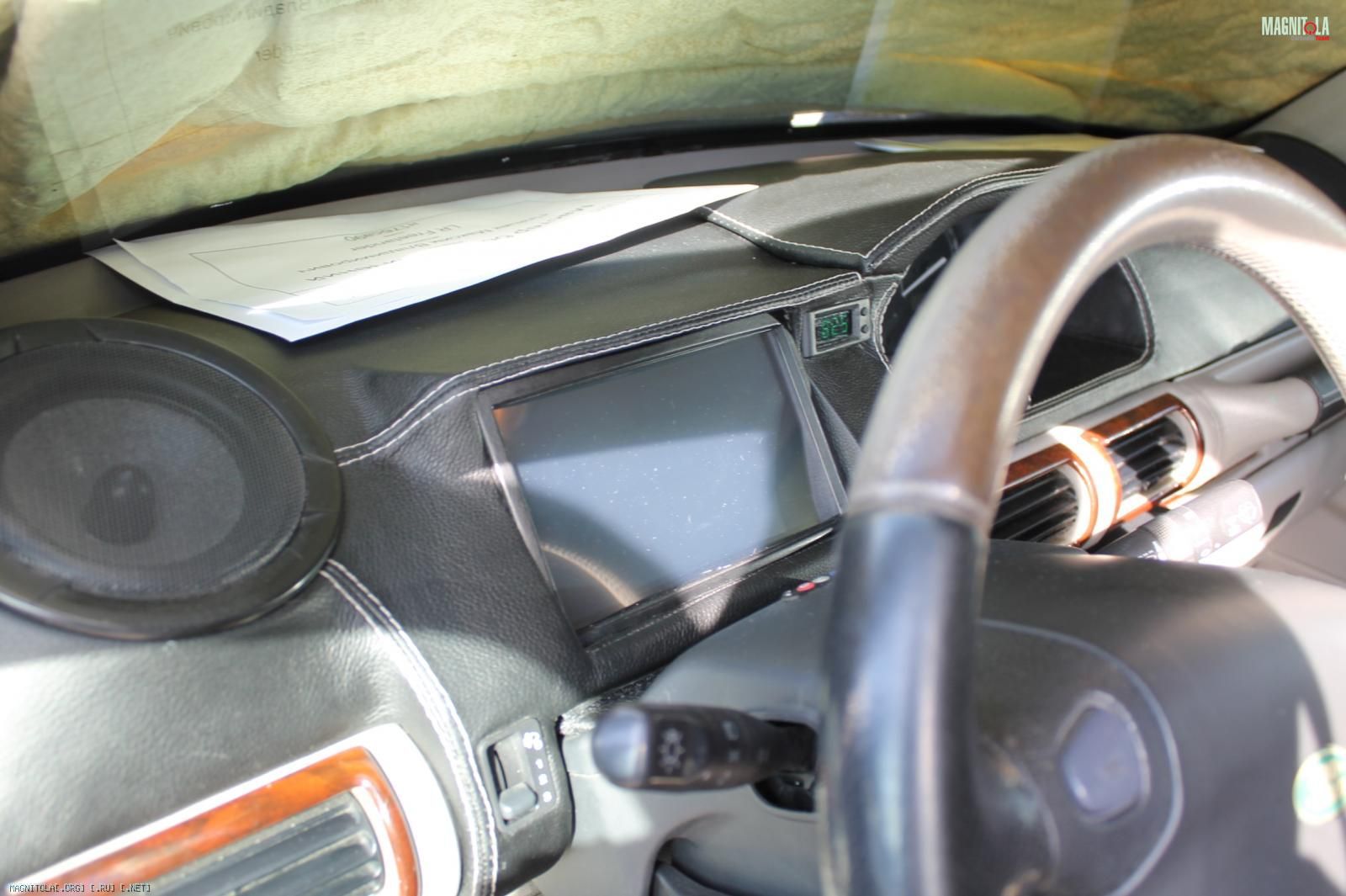

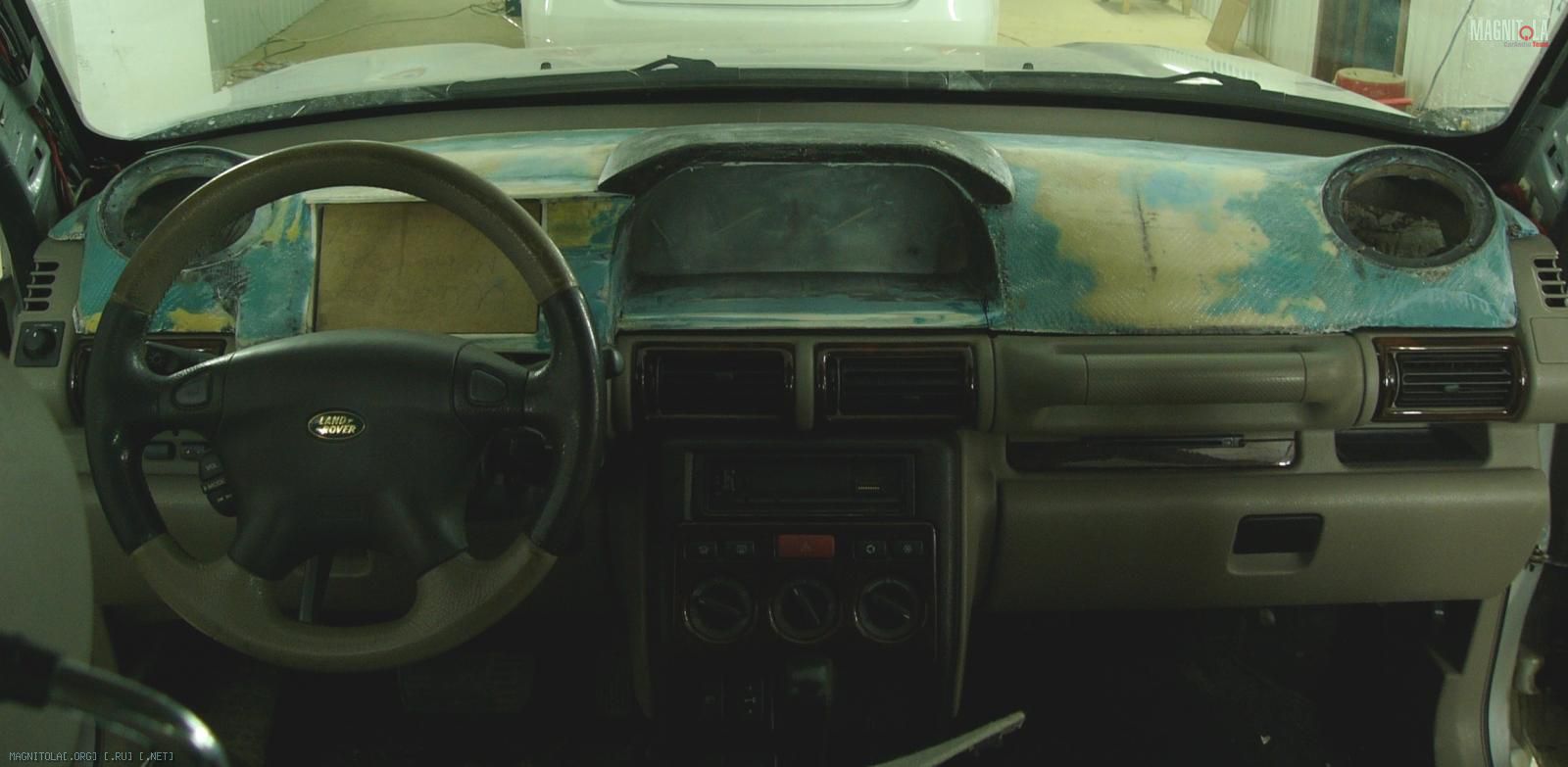

Наверху в своё время была вылеплена надстройка над торпедой с двумя ЗЯ по 6 л.

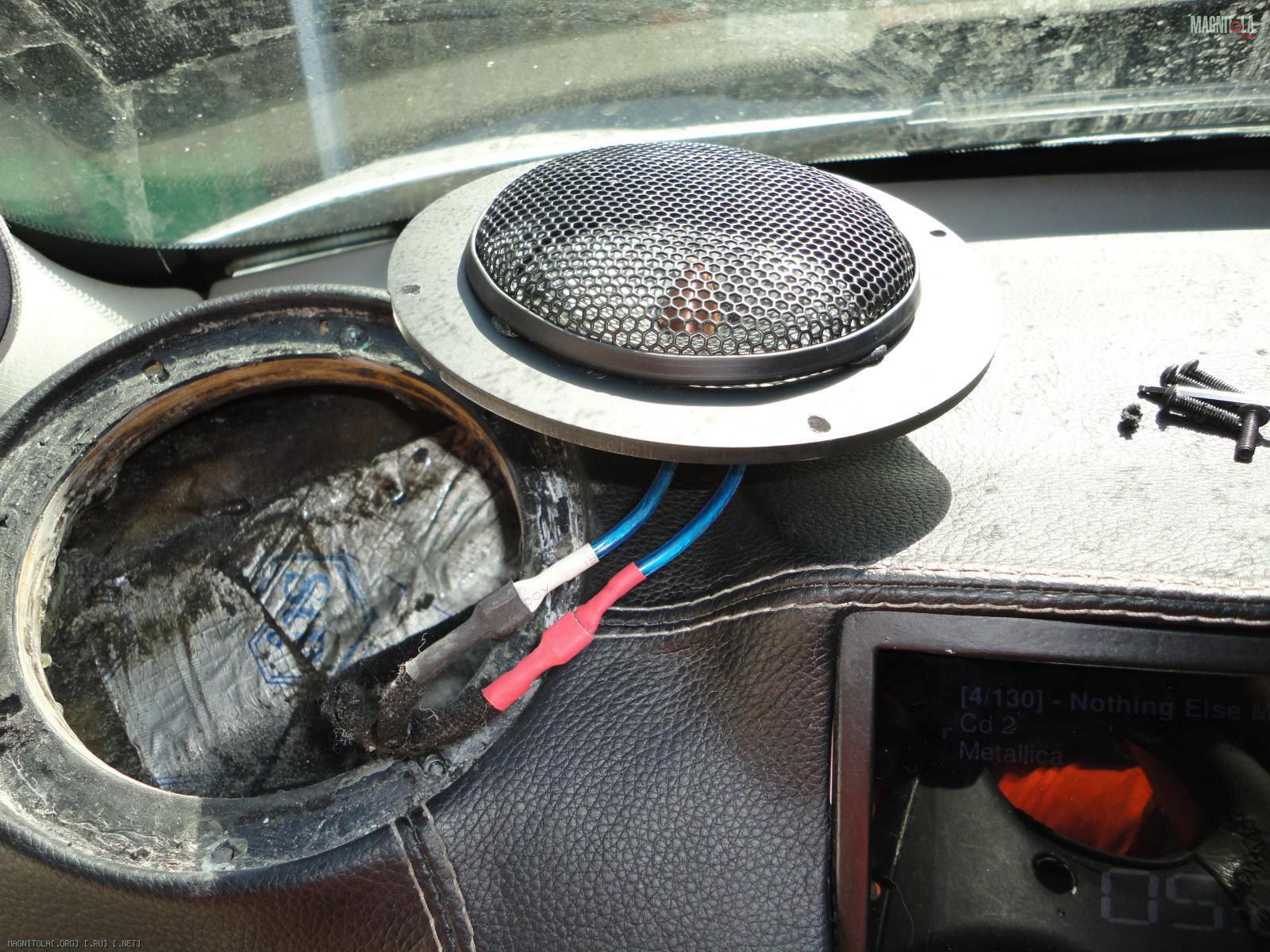

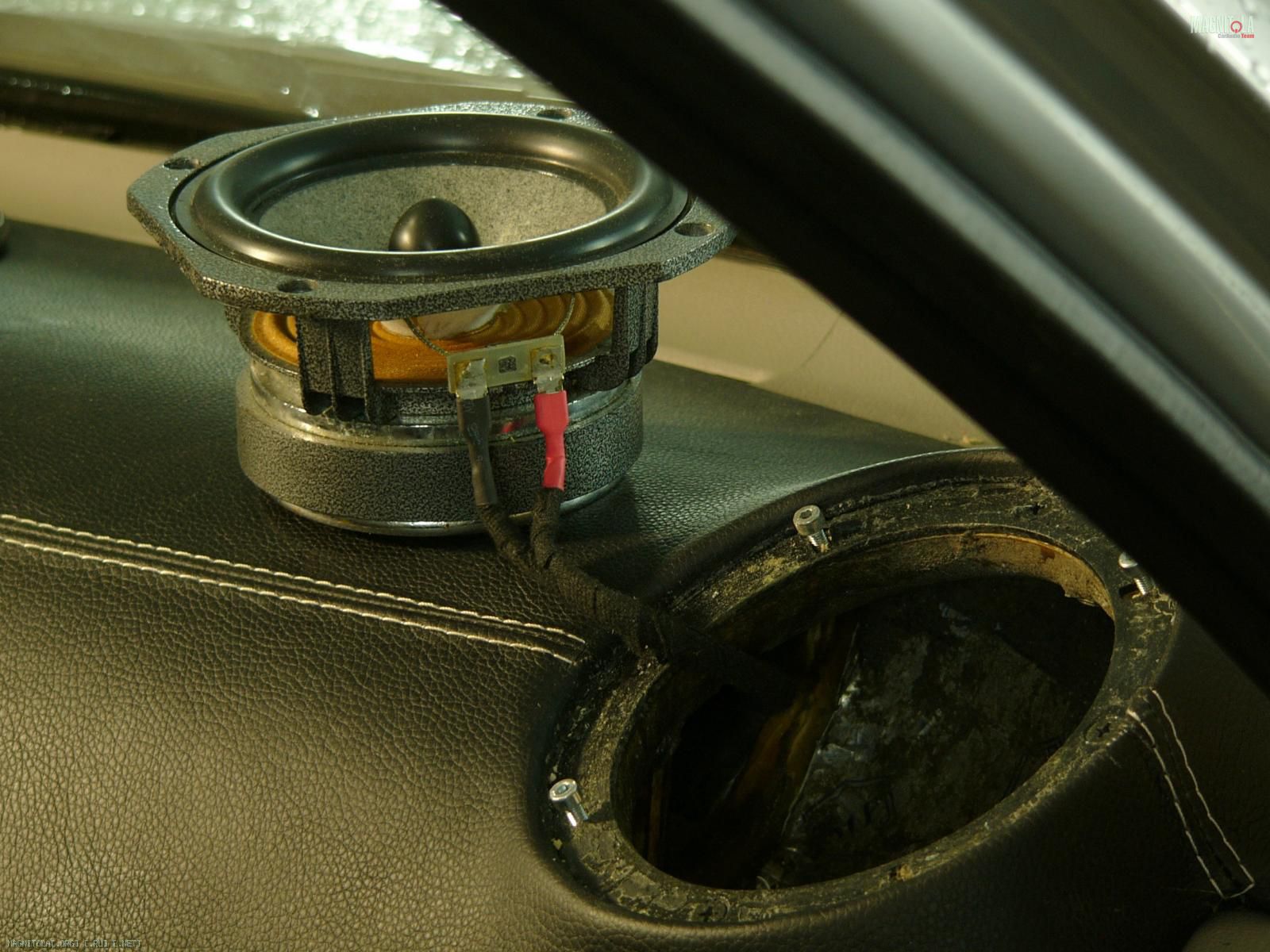

Доргущие Фокалы Утопия в ней были заменены на 5ГДШ, так что тут протестовать уже нечем



По пискунам- отдельная тема, ещё не определился. Есть несколько вариантов, но из-за своих ценников в протестной главе им не место.

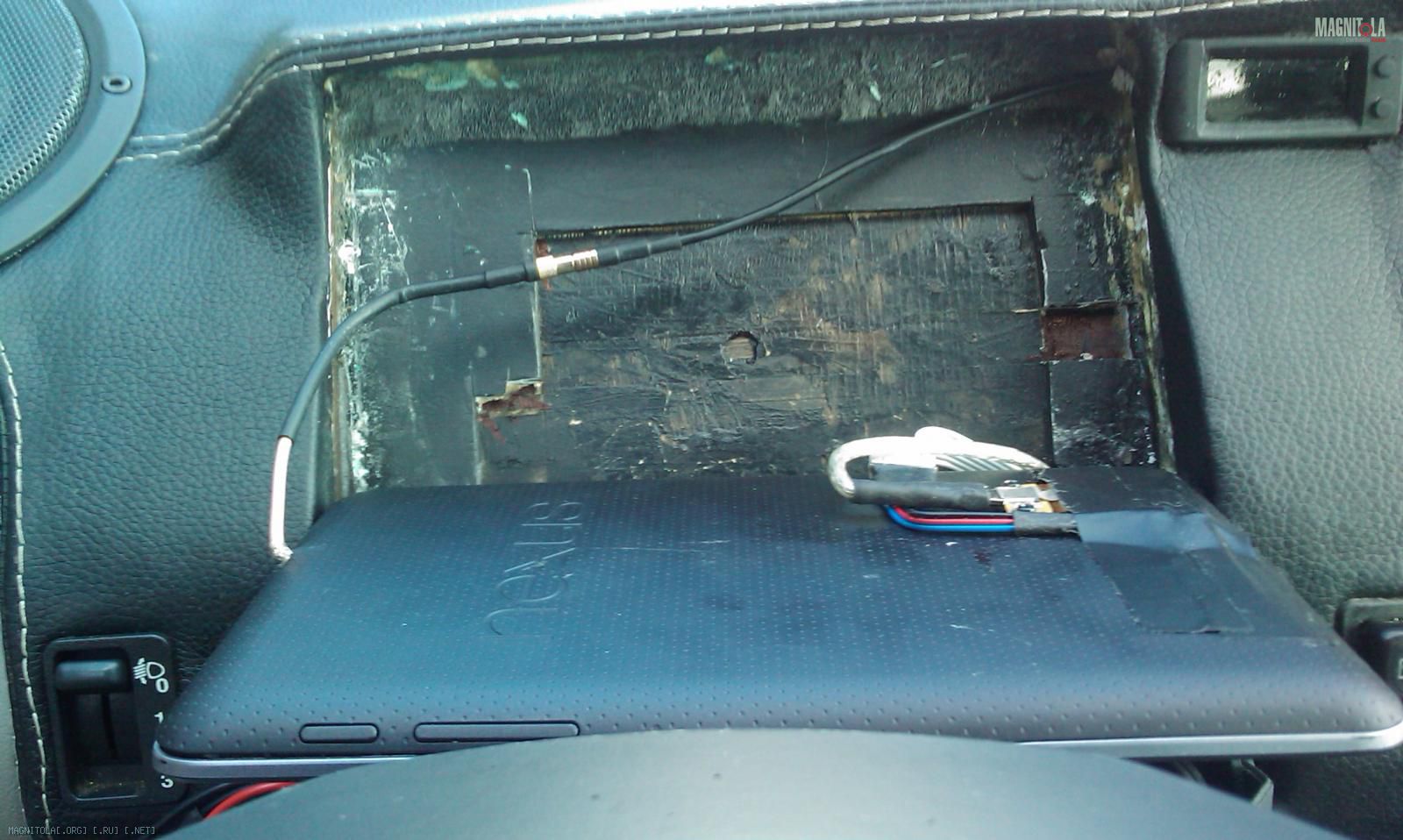

По ГУ – пока остановимся на планшете. Нексус7 , купленный БУ за смешные деньги и основательно перелопаченный – остаётся источником в этой главе, по всем критериям он проходит.


Восьмиканальный DSP на Шарке и РСМ1798 убираем



Разруливать систему будет MiniDSP 2х4 - дешевле некуда, об усилительной и прцессорной части в следующей главе.

Макс, обновы пришли, заезжай на чай к пропитывщикам чудо жижой, может чего на тыл найдем..

Данную главу
я хочу посвятить MiniDSP 2х4.

Чтобы глаза не мозолило всем, кому MiniDSP 2х4 нафиг не интересен, кусок уберу под спойлер.
Кому интересен, почитайте, там будет то, что более НИГДЕ не написано.

После прочтения съесть!

И на блюзе, и здесь наиболее часто задающиеся мне вопросы:
А как же быть, если у MiniDSP 4 канала, а нужно 6?
Как подключить MiniDSP 2х4 по цифре, не прибегая к модулю miniDIGI

Два года назад я в теме Цифра в звук. Тест с продолжением. проблему размножения каналов затронул, но не продолжил. Исправляюсь.
Так же журнал АЗ сделал интересную статью про это устройство: http://www.автозвук.рф/az/2016/03/cifrovoj-processor-minidsp-2x4.htm
Хорошо написали, понравилась фраза: «При «всём в ноль» или при введенной, для эксперимента, коррекции, в том числе – временной, влияния на сигнал мы попросту не отмечали. Старались, но, видно, бог не дал.»
Забавно, опытные дядьки, подключив малыша к источнику (какому непонятно) по аналогу, совершив двойное преобразование АЦП-ЦАП , разницы на выходе не заметили. Забавно. На забугорных форумах тоже отмечают незаметность этого влияния. Куплены все, что тут сказатьJ
Подключение по аналогу хорошо расписано, там всё просто. По цифре всё совсем не просто.
Про неё родимую и поговорим.
Изначально кампания MiniDSP предлагает организацию цифры с помощью miniDIGI за 60$
https://www.minidsp.com/products/minidspkits/minidigi
SPDIF/TOSLINK Input/Output board for miniDSP kit expansion. Fitted with SPDIF isolation transformers. miniDIGI is the easiest path to digital audio input & output connectivity on our miniDSP kits or your custom DIY audio projects. With a flexible architecture and Asynchronous Sample Rate Converter (ASRC), building SPDIF/Toslink powered designs couldn’t be easier.
Сигнал семплирования синхронизуется с внешним сигналом или перетактовывается от другого референсного клока через асинхронные конверторы частоты семплирования.
В случае с MiniDSP 2х4 мы имеем жёсткое 48/24.
А если мы хотим другого? Например без ресемплинга? Например 44.1 с последующим подключением мультибита 1702? Можно. Проверено на обездоленных (себе)
Что и как делалось.
С компа на асинхронный USB конвертер подавался сигнал 44.1, 48, 96, 192 с разрядностью 24 бит.

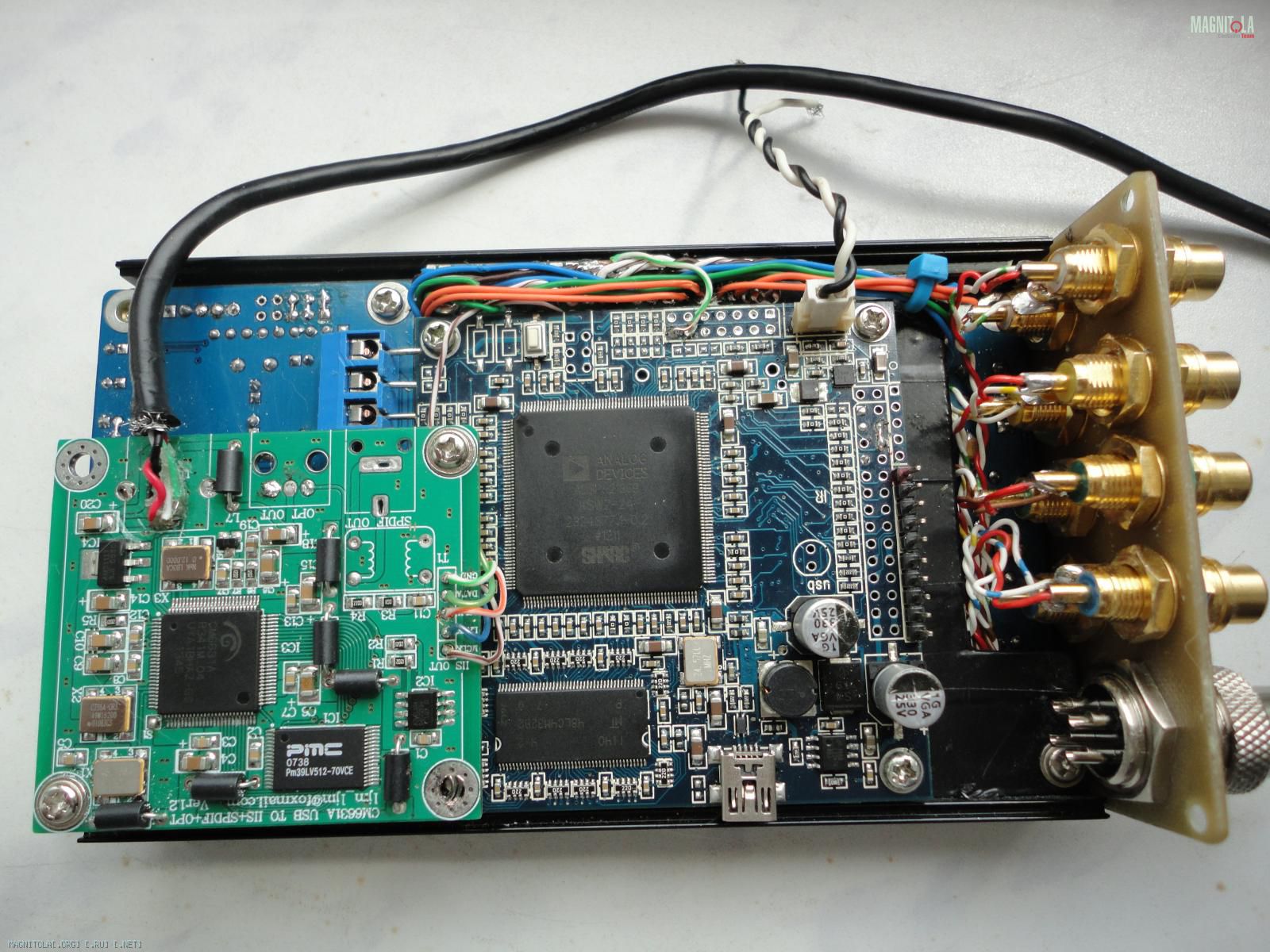

Сигнал I2S снимался с конвертера и подавался на I2S вход miniDSP

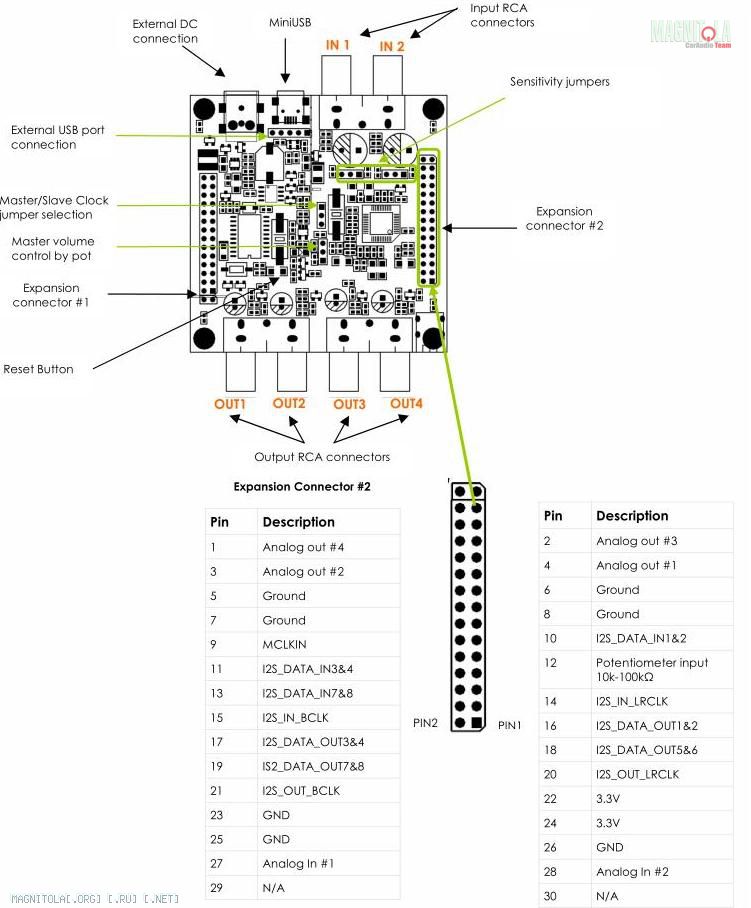

Расписал пины:
9 – MCLK
13 – DATA-in
14 - LRCLK -in
15 - BCLK –in

Контроль осуществлялся на 21 пине BCLK – out

При подаче внешнего сигнала на BCLK – out имеем:
44.1– 2.822.4 мГц
48 - 3.072 мГц
96 - 6.144 мГц
192 – не проверялся, на этой частоте miniDSP уже не работает!

Т.е. мы видем, что встроенный AD1702 работает без ресемплинга.
Что это нам даёт?
Во первых – на 96к встроенные в AD1702 ЦАП (сердце miniDSP) звучат лучше.
Можно подать сигнал на внешний ЦАП на РСМ1794/1798 (делал).
Или вот так – берём за гроши Alpine H-600 без РУКС, внедряем внутрь miniDSP (помниЦЦа одному активному форумчанину я предлагал такое сделать), вырезаем Е-Vol, и рулим древним мультибитом современным процессором.
Самое главное, надо учесть, что при смене 48к на 96к все настройки тоже изменяются в 2 раза!!!

А при подаче 44.1 нужно будет вводить поправочный коэффициент 1.0884, те фильтр на 1000 Гц будет регулироваться на самом деле на 918 Гц.

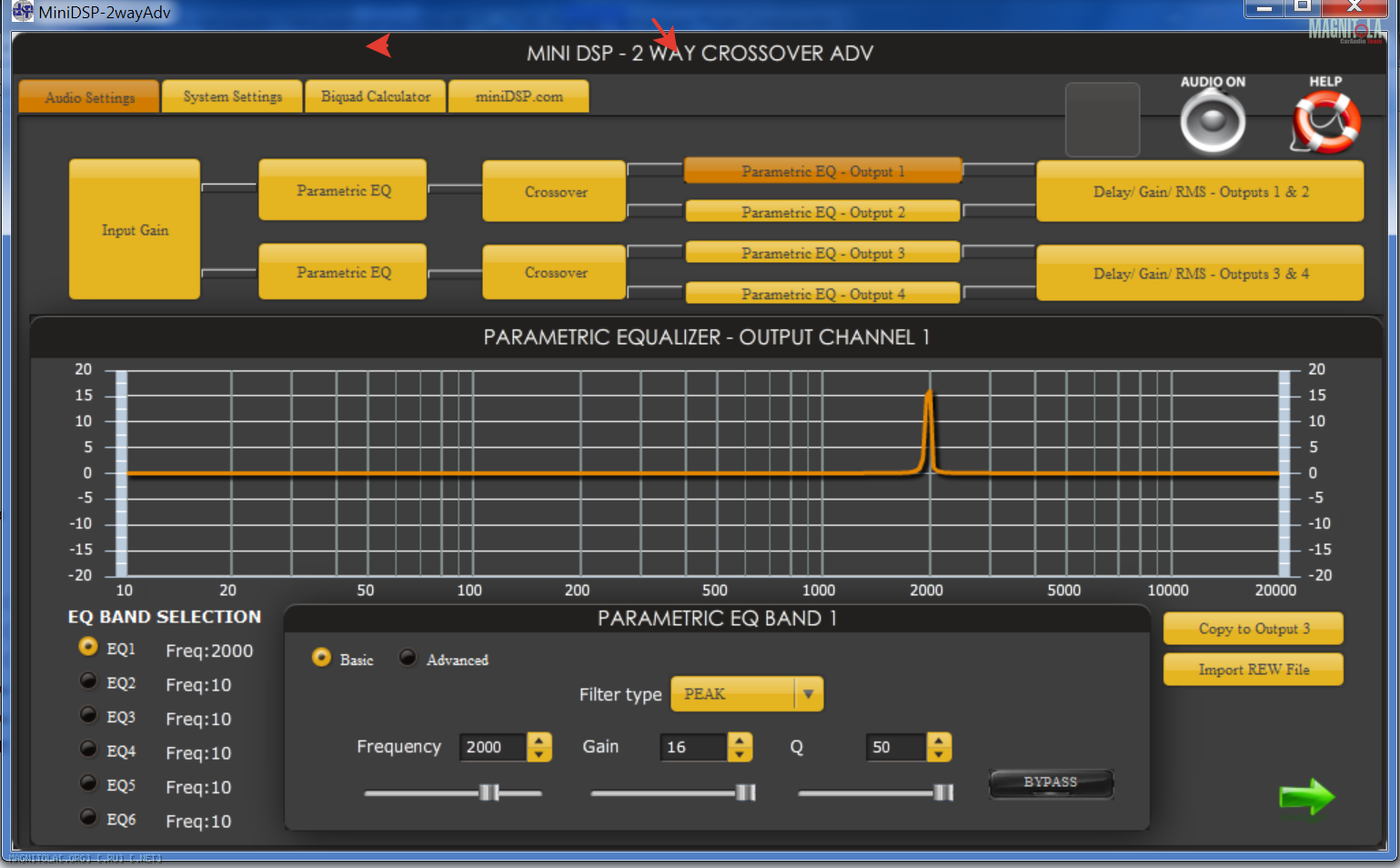

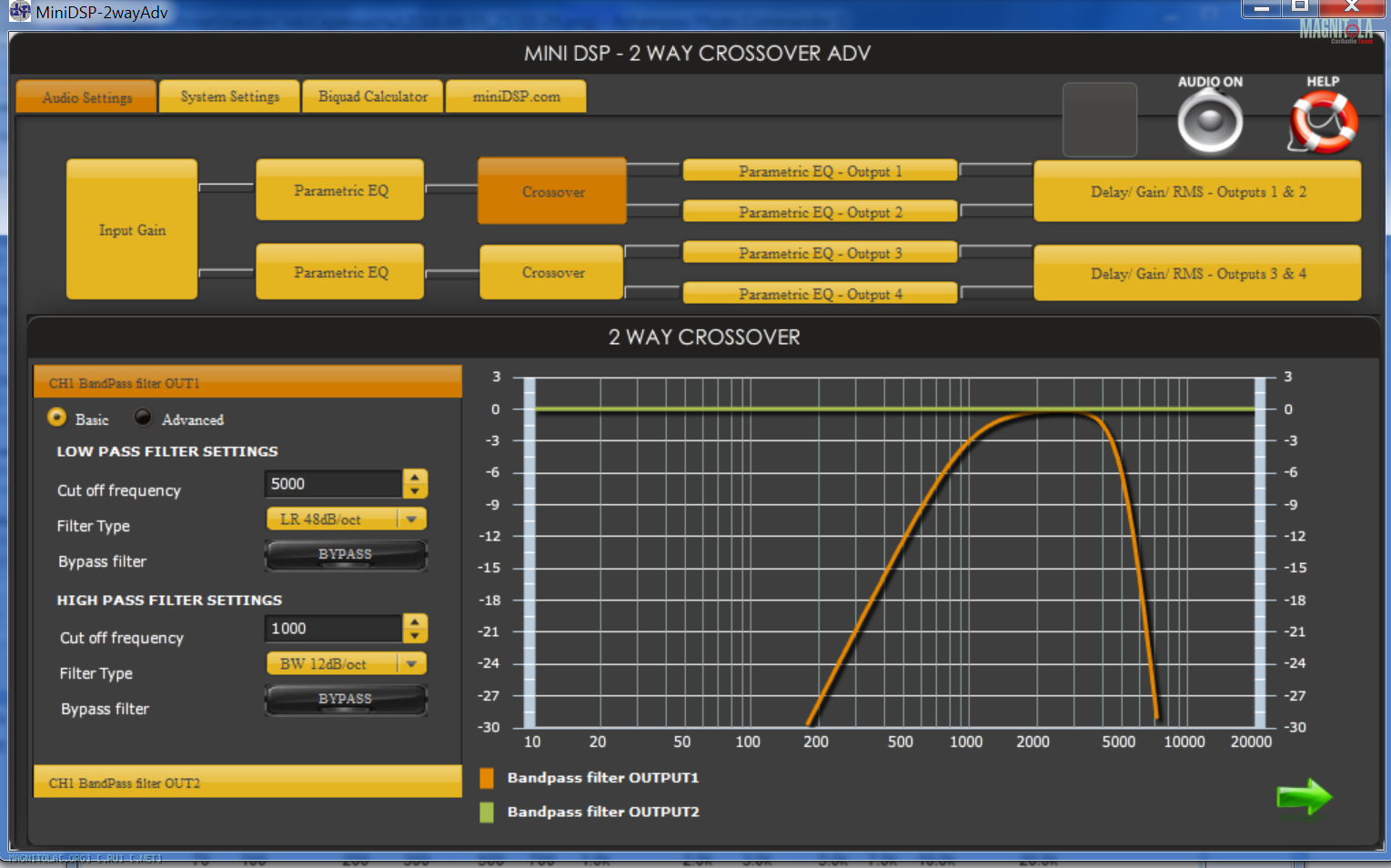

Из скриншотов это хорошо видно
Имеем сигнал, порезанный полосовым фильтром с вытащенной эквалайзером пипиркой:

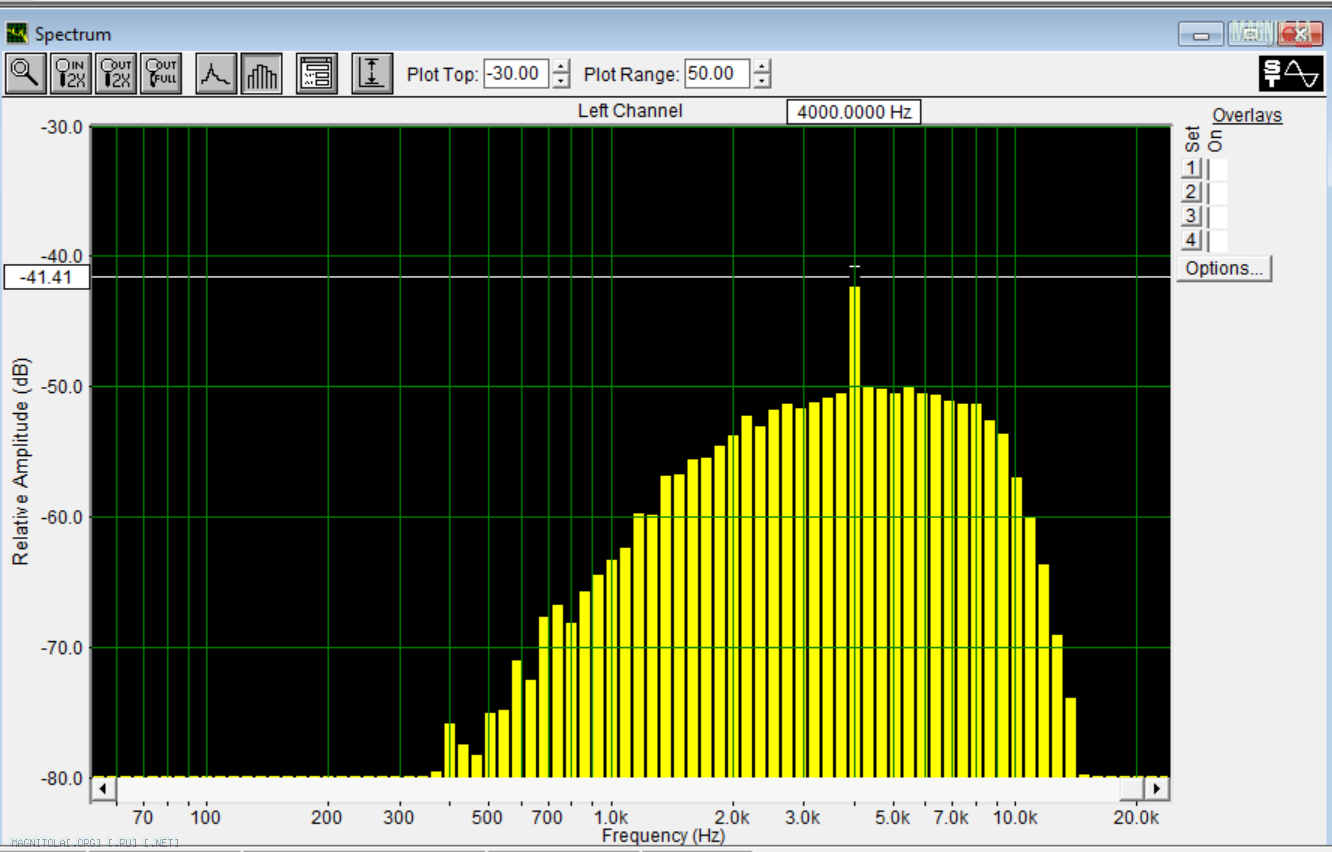

На выходе имеем при 48/24

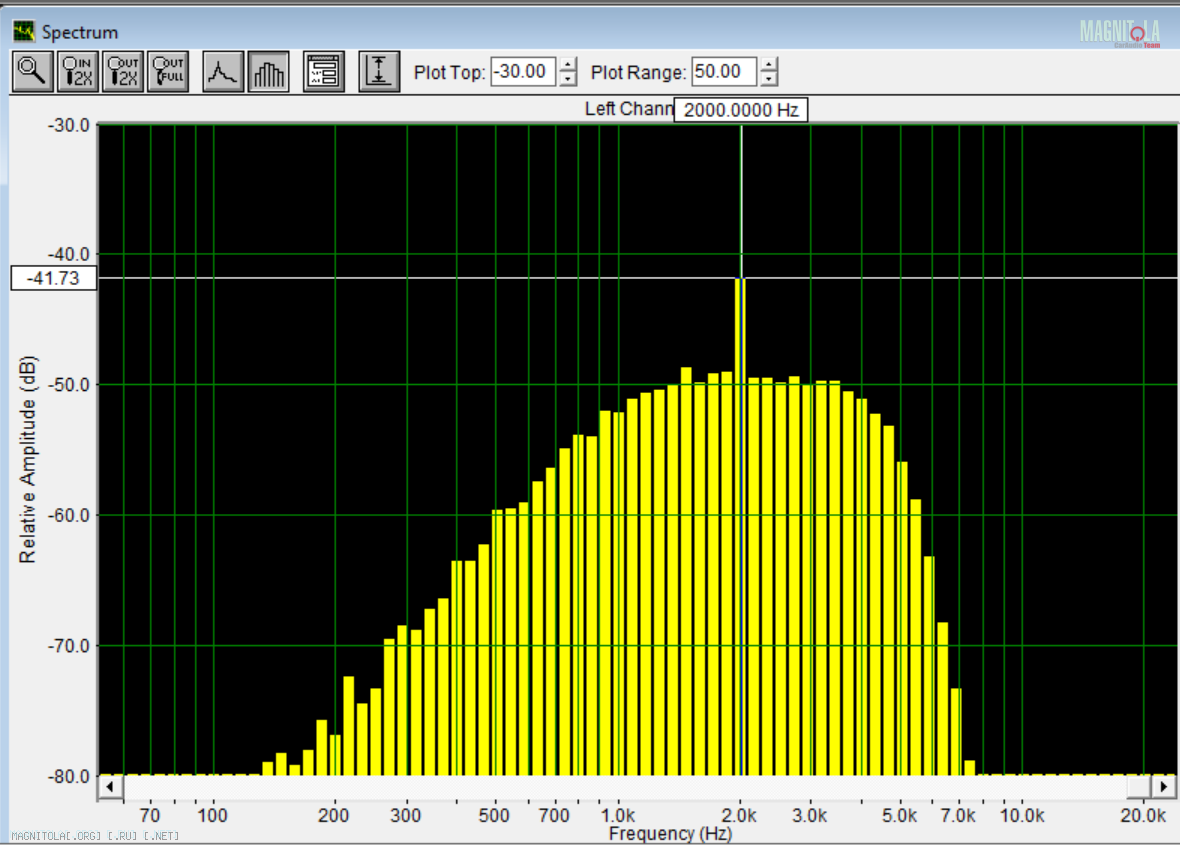

при 96/24


Так что если кулибины не перевелись – дерзайте!!!

Продолжение следует....

ДоДАУНгрейдился..... смешно

почему смешно???? МОЛОДЕЦ!!!!

Сообщение от waterman

почему смешно???? МОЛОДЕЦ!!!!

в знак протеста курсу $, я решил до мышей дотрахаЦЦа – минимализировать систему в авто так, шоб самому смешно стало.

Сообщение от Rover

ДоДАУНгрейдился..... смешно

Я вот тоже думаю даунгрейднуться. Блины там в заднюю полку, кассетник на изоленту к бороде

Сообщение от fox proteus

Я вот тоже думаю даунгрейднуться. Блины там в заднюю полку, кассетник на изоленту к бороде

Тебе не будет равных
И не забудь про рецепт Андреича из его подписи
Следи за пальцем:
