И усилитель на твиттеры
Вложение 1202578Вложение 1202580
Вид для печати
И усилитель на твиттеры
Вложение 1202578Вложение 1202580
Плюсовой дистрибьютор и общий + и -.
Дистрибьютор. Преды от багажника к салону:
1) На итон 40А
2) На ЭОС 30А
3) На ГУ и розетку 12В 15А (на фото пока 30А)
4) На ПА 100А.
Вложение 1202610
Кое как нашел пред миниАНЛ на 15А у себя в городе, заменил уже после установки второго этажа пола. Подлезть можно, а вот крышку поставить уже не получилось. Буду ее резать.
Вложение 1202594
Массу решил сделать от кузова авто, т.к. надоели торчащие пороги с двумя протяжками КГ-50. Купил кабель Кикс 0 Га, закрепил болтом крепления ремня безопасности. Туда же пока прикрутил минусовой провод от АКБ, т.к. нет дубляжа массы с АКБ на кузов.
Вложение 1202612Вложение 1202608Вложение 1202600Вложение 1202586Вложение 1202606
Плюс КГ-50
Вложение 1202604
ГУ.
Решение пока временное, ничего лучше не придумал. Половинчатые уголки под один болт крепления. В идеале хотел под 2 болта что на ГУ, что в пол. Но ровно загнуть и просверлить отверстия не получилось. Поэтому пока так.
Вложение 1202614Вложение 1202618
Все компоненты, как и сама рама, установлены на болты с применением фиксатора резьбы
Вложение 1202616
Даже с таким несерьезным креплением ГУ сидит крепко. За него можно толкать и тянуть машину.
Пришло время для второго этажа пола.
Начнем с боковин.
Вложение 1202630
В них предусмотрены клипсы для крепления сетки.
Вложение 1202622Вложение 1202628
Перетянуты карпетом, а с нижнем стороны поклеен войлок. Не знаю как это снизит шум или сохранит тепло, но решил, что пусть будет.
Вложение 1202620Вложение 1202626
Крепятся боковины закладными болтами по принципу минусового дистрибьютора. То есть своего рода шпильками
Вложение 1202634Вложение 1202636
Снизу рамы боковины фиксируются фиксируются самоконтрящимися гайками
Вложение 1202632Вложение 1202624
В итоге получилось съемное многоразовое и прочное крепление.

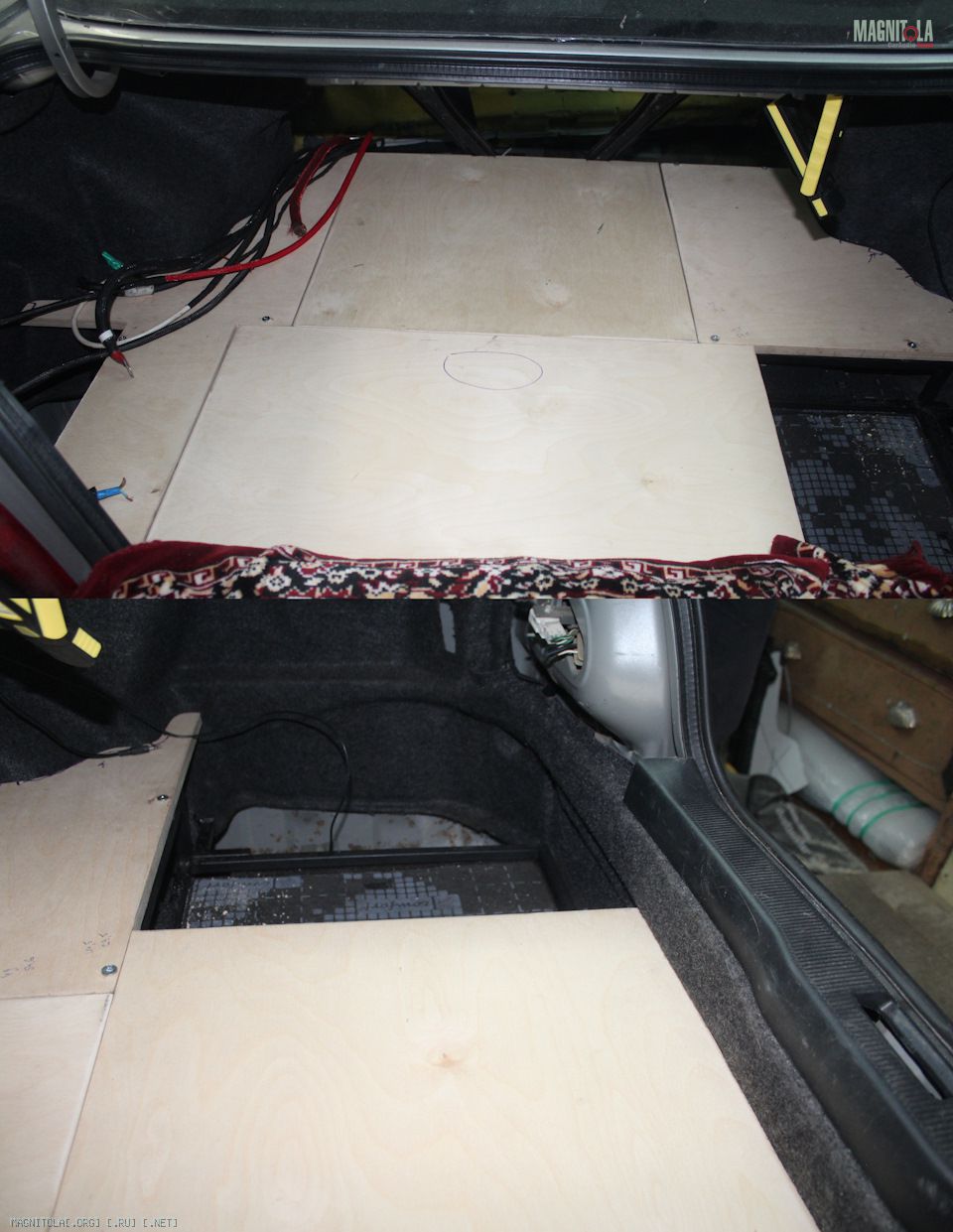

Центральные отсеки.
Вложение 1202642
Крепятся к раме с помощью неодимовых магнитов + за фиксируются враспор друг с другом.
Вложение 1202646
В ближнем окне предусмотрена ручка для открывания
Вложение 1202638
А с обратной стороны сделано крепление для знака аварийной остановки, баллонного ключа и рукоятки домкрата
Вложение 1202644Вложение 1202648
Дальняя часть открывается с помощью петельки, прикрученной к крышке.
Общий вид
Вложение 1202640
Ну и кармашек.
Обтянут, подключен и установлен на 3 болта. Один насквозь к раме с гайкой М6, два других в резьбовые вытяжные заклепки М5 в раме.
Вложение 1202658Вложение 1202660Вложение 1202662Вложение 1202664
Отчет получился куцый. Фотки взял с Драйва. Там делал более менее актуальные отчеты. Но кол-во фото сокращал. Многое осталось неопубликованным. Вдохновения писать текст не было, а копировать как-то не хочется. И без текста местные все поймут.
Осталось решить вопрос с межблоками. Пока гоняю на Мистери. Сегодня забрал новый паяльник, а также купим припой с серебром. Так просверлил наконечники с Али, т.к. в них не лезли толстые провода. Так что в ближайшие пару дней вечера мои пройдут за паяльником.
Спаяю две пары разных кабелей. Дакс Р55 и Канаре Л2Т2С. Послушаю разницу лево право и решу какой кабель на какую полосу пойдет. После этого отслушаю саб, пока в прошлом ЗЯ. И спаяю чистовые межблоки. Для мидбасов вразрез межблоков впаяю потенционметры, чтобы регулировать уровни по-канально. Напомню, что усилитель на твиттеры у меня с раздельными гейнами (ЭОС Е-100АБ).
И поеду на настройку к уважаемому человеку. Пройдя полугодовую постройку и езду в тишине пропало желание ездить еще полгода-год и настраивать. Сделаю сразу хорошо.
И останется решить несколько вопросов по самому багажнику:
1) Поставить плафон освещения
Вложение 1202668
2) Сделать кармашек в левую нишу (в него охотно залетают 2 5-литровых бутылки и не летают по салону)
Вложение 1202670
3) Ниша в запасное колесо. Уже в процессе. Получается просто и красиво.
4) Ну и самое главное - стелс. Но это ближе к лету.
Спасибо за внимание!
Временно поставил свой старый ЗЯ. Влез тютелька в тютельку.
До весны с ним покатаюсь, а потом буду лепить стелс.
Заодно подрезал перегородку и обтянул в карпет.
Вложение 1203648Вложение 1203650Вложение 1203652Вложение 1203654
Кто нибудь в курсе как выглядит схема дистанционного регулятора? Что-то он у меня не работает.
Да и с самого начала я его слишком долго пытался заставить заработать, но заставил. К сожалению не помню как.
Вложение 1203656
В инструкции написано следующее:
Давненько не писал...
Пока ничего особо не делаю с музыкой. Только слушаю.
Левый мидбас дает искажения где-то в районе килогерца. Небольшие трески. Хорошо слышно на клавишных или вокале. Не на всех треках. Пробовал менять межблоки и перекидывал акустические на усилителе - ничего не меняется. Наверное, нужно проверять акустическую проводку и сам динамик.
Недавно решил сделать бюджетный апгрейд своей системе. Добавить немного мультимедиа. А все началось с того, что нашел дома давно забытый автомобильный DVD плеер. Отец его покупал лет 10 назад, когда еще были популярны диски. В комплекте к самому плееру был дополнительный монитор. Вот он то и пошел на опыты. Размер оказался подходящим. Питается от 12В, есть видеовход. Отрезал все лишнее от корпуса, подогнал по размерам.
Вложение 1223080
Единственное, рамки по бокам разные что у самого экрана, что выштамповка на пластиковом корпусе. Но вроде не сильно страшно смотрится.
Вспомнил записи Андреича и нашел на Авито в соседнем городе плеер IconBit за 900 рублей. Ну и камеру заднего вида купил за 550. Посмотрел, на али даже дороже. Качество картинки оказалось достойным.
Вложение 1223082
Плеер спрячу за монитор в заводское место крепления ГУ.
Распотрошил корпус ненужной кассетной магнитолы, плеер по высоте аккурат туда входит. Плюс на старых тойотах магнитолы крепятся специальными ушами в металл на 4 болта. В общем получится очень надежно. Осталось только придумать как зафиксировать сам плеер.
Сверху плеера будет размещаться плата монитора с выходами и кнопками. Для этого придется удлинить один шлейф.
Еще нужно будет выпаять ИК глазок и разместить его слева от экрана - как раз где толстая рамка.
Плеер будет использоваться как вспомогательный источник, пока будет подключен по AUX. Управляться будет пока что стандартным пультом, управлять будет штурман!
В дальнейшем еще хочу добавить фронтальную камеру и камеру обгона.
Из других новостей добавил ДХО с функцией поворота. Об этом можно почитать на Драйве.
Вложение 1223084
Окружающие все одобрили, сказали видно хорошо. Опасался, т.к. в корпусе габарита напротив лампы пластиковый рассеиватель. А чтобы его снять - нужно разбирать корпус.
Ну и несколько актуальных фото:
Вложение 1223086Вложение 1223088Вложение 1223090
