Corolla 140/150 Заболеваем...

Сообщение от Silent_VL

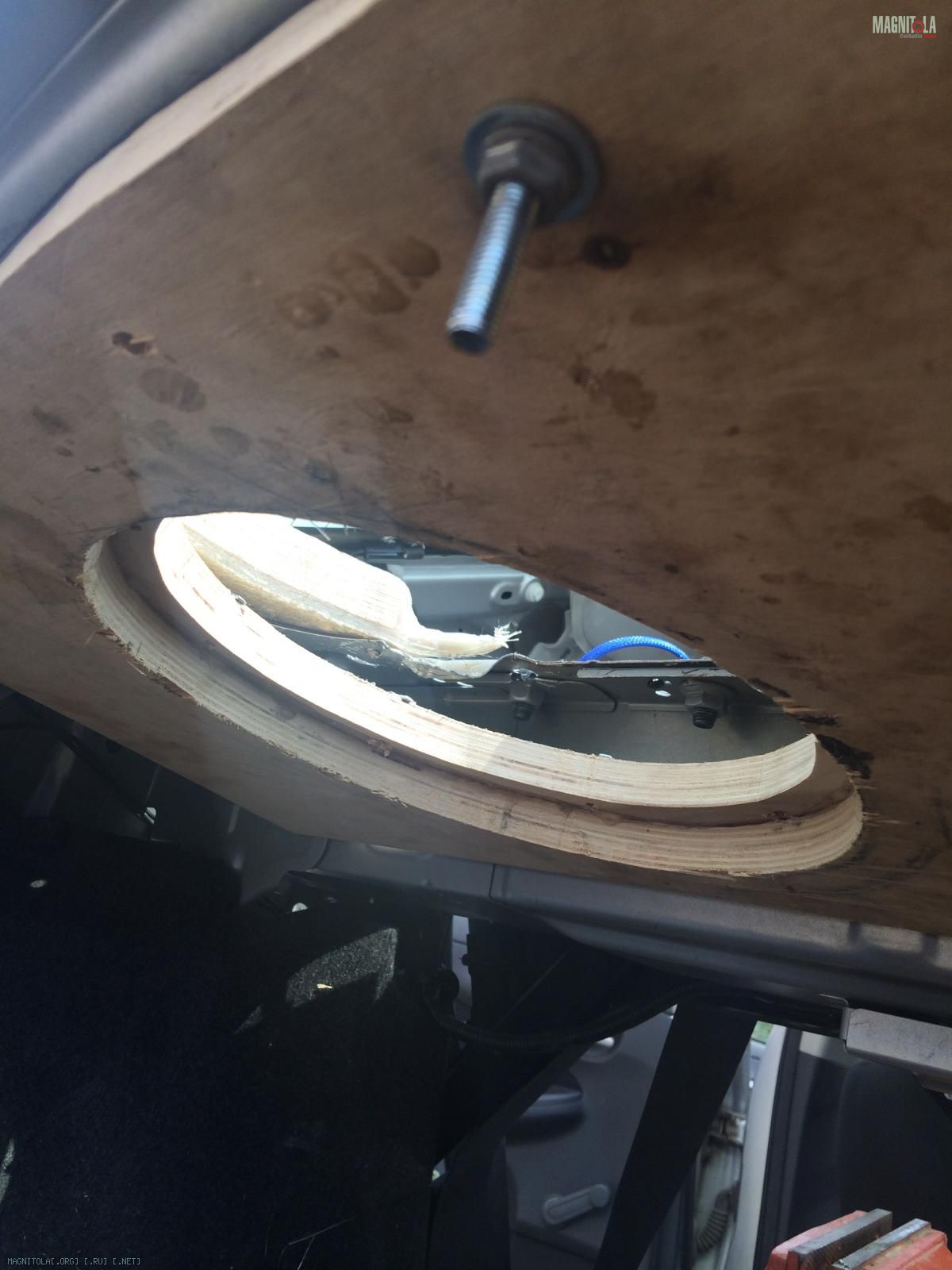

Потом проставочными кольцами вышел в салон.

Что то не очень заметно И почему саб под кольцом, а не на кольце? Фанерная полка только со одной стороны прикручена к металлической полке?

Сообщение от x-diz

Что то не очень заметно И почему саб под кольцом, а не на кольца? Фанерная полка только со одной стороны прикручена к металлической полке?

Ну там проставочное только одно вышло) больше не лезет. Саб под кольцом, потому что на кольцо его закинуть не реально, стекло мешает. А срезать нет желания, и так всю машину раскурочил... Фанерная полка прикручена по ближней стороне к металу болтами, по середине сквозь металл, и фанеру (уже в салоне). И по дальней стороне уголками.

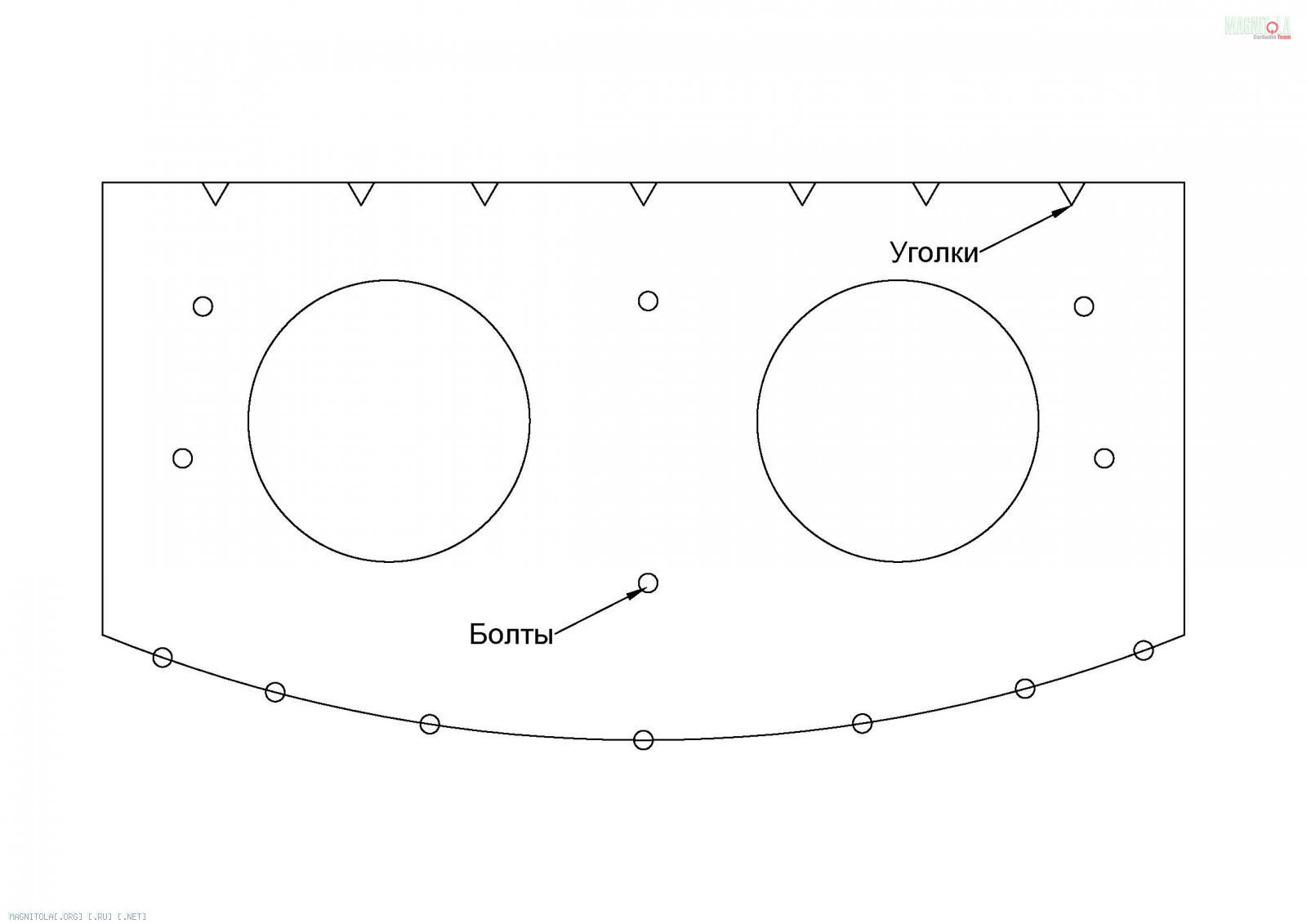

Примерно так выглядят точки крепления

Сообщение от Silent_VL

Саб под кольцом, потому что на кольцо его закинуть не реально, стекло мешает.

Собираешь всё вне машины, фанерную полку, сверху кольца, и сверху сабы и это всё вместе поднимаешь. Сабы должны выйти в салон. Но судя по всему у тебя в металле отверстия не такие большие как я думал в прошлый раз. Я предполагал то, что в отверстие в металле кольца пройдут свободно, соответственно и сабы тоже.

Сообщение от Silent_VL

Полость между фанерной полкой и металлом буду заполнять чем-то, пока думаю, на выбор: гашеная пена, эпоксидный пластилин, смола со струшкой.

Смолой с дробью. Но об этом ещё рано.

Сообщение от x-diz

Собираешь всё вне машины, фанерную полку, сверху кольца, и сверху сабы и это всё вместе поднимаешь. Сабы должны выйти в салон. Но судя по всему у тебя в металле отверстия не такие большие как я думал в прошлый раз. Я предполагал то, что в отверстие в металле кольца пройдут свободно, соответственно и сабы тоже.

Чтобы пройти кольцами в салон, все же мешают некоторые элементы, особенно хорошо их видно на 5-ой фотке.

Срезать их нельзя это isofix.

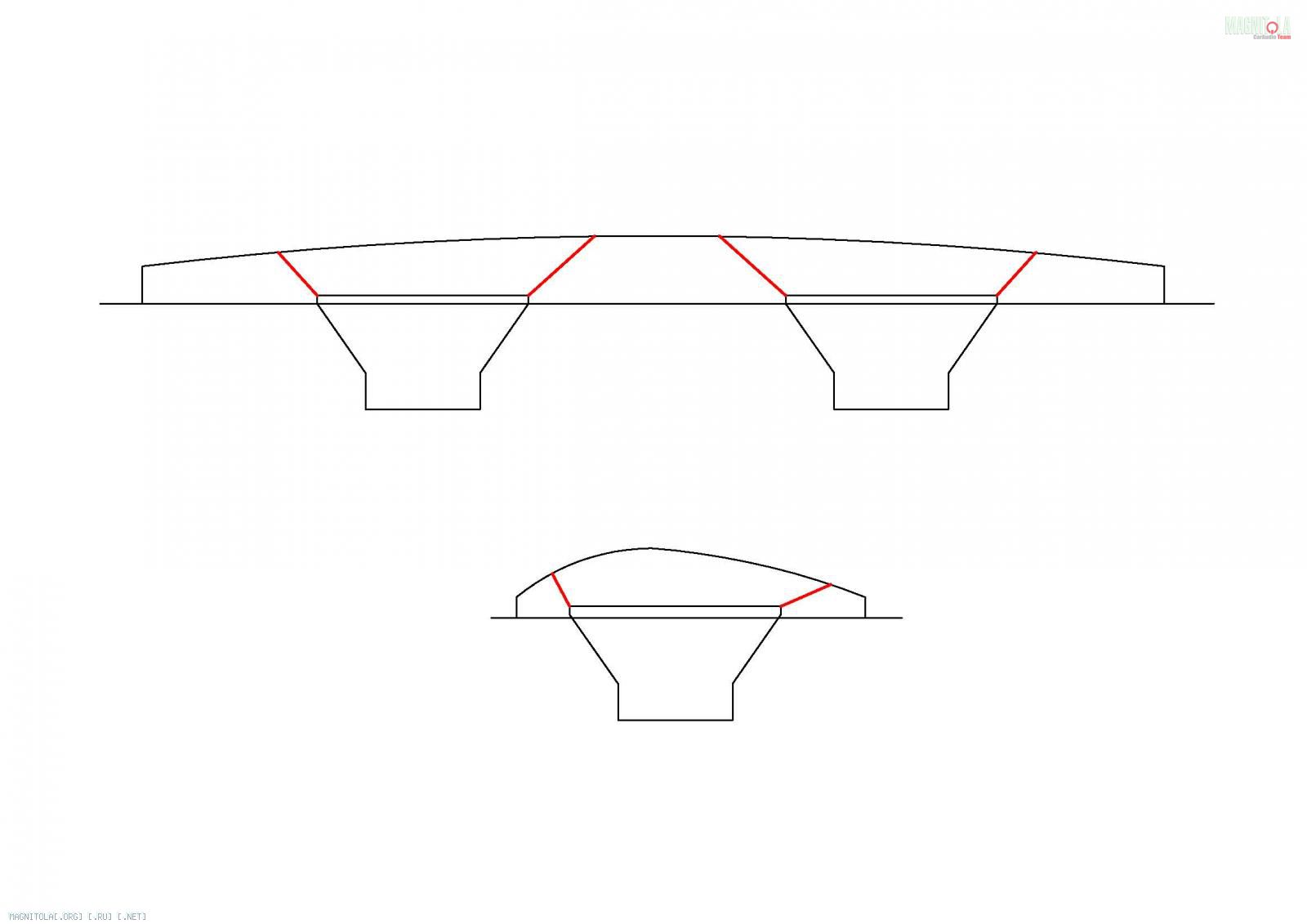

Выйти в салон за пластиковую обшивку будет практически не реально, форма обшивки не позволит, придется поднимать саб примерно на 8см над металлом! Я думаю вырезать отверстия в пластике и ка бы углубить обшивку к сабам. Примерно так.

Красными толстыми линиями - как измениться обшивка.

Silent_VL, т.е. в металле прорезать отверстие диаметром равным внешнему диаметру кольца не реально?
Почему тогда сразу не сказал? Стал делать как я предложил, внёс много изменений в план, но не посоветовался
В общем, сначала думай хорошо и много Может всё таки проще сверху?
Вот тут вроде нормальная идея была
http://magnitola.org/attachments/nas...8-21.44.17.jpg
только её мысленно (сначала) доработать надо. Если передний край колец положить на металл, а задний край приподнять чуть чуть? Саб влезет?

---------- Сообщение добавлено 27.05.2014 в 13:18 ----------

На этой фотке http://magnitola.org/attachments/nas...8-21.44.17.jpg внешний диаметр колец на много больше чем внешний диаметр саба?

Сообщение от x-diz

Silent_VL, т.е. в металле прорезать отверстие диаметром равным внешнему диаметру кольца не реально?
Почему тогда сразу не сказал? Стал делать как я предложил, внёс много изменений в план, но не посоветовался
В общем, сначала думай хорошо и много Может всё таки проще сверху?
Вот тут вроде нормальная идея была
http://magnitola.org/attachments/nas...8-21.44.17.jpg
только её мысленно (сначала) доработать надо. Если передний край колец положить на металл, а задний край приподнять чуть чуть? Саб влезет?

Тут, получается в процессе советоваться тогда надо , а в процессе не выходит, потому что время... Вот и приходится придумывать на ходу...
По поводу сверху. Заготовку я уже выкинул ту... задний приподнять не выходит вообще, там от стекла до края отверстия выходит около 3-4см. соответственно, чтобы увеличить опорную площадь, я фанеру практически вплотную к стеклу пристыковывал. И потом для реализации этой идеи, пластиковую обшивку придется выкинуть, и выводить полку "начисто".
Последняя идея мне больше нравится, вот только вопрос, как ее по грамотному доработать.

Чтобы кольца проходили в отверстие ширина кольца (разница между внутренним и внешним диаметром) будет около 1 см, может меньше... Мне кажется это маловато....

---------- Сообщение добавлено 27.05.2014 в 13:44 ----------

Сообщение от x-diz

На этой фотке http://magnitola.org/attachments/nas...8-21.44.17.jpg внешний диаметр колец на много больше чем внешний диаметр саба?

Примерно на 3 см с уменьшением в районе стекла до 1 см, или даже меньше

Сообщение от Pit

Андрей все перепутал - или делать кольца на полке ровно или приподнимать переднюю часть направляя в стекло. но не наоборот.

Идея с построением полки только сверху мне нравится больше. Но тогда не вставить сабы в нее будет. Как понимаю отсюда и мысль о полукольцах была. В целом мне эта идея по душе, только потом надо сделать плоскую фальпанель чтобы закрывала полку.

Ну он наверное и имел ввиду опустить спереди и поднять сзади, чтобы выровнять. В общем так не выйдет это точно. Направить на стекло более реально, но там между сабом и стеклом выйдет очень маленькое расстояние, я не знаю насколько это критично, около 10 см от крайней кромки саба. А так же в этом варианте меня пугает изготовление этой самой фальшпанели... Боюсь не осилю я нормально ее сделать, нужно продумывать способы ее крепления, а так же, скорее всего, без срезки стекла ничего не выйдет.
