Mustang GT хочется в SQ))

Ну что друзья, сегодня первый раз в жизни поработал с полиэфиркой.

Для замешивания взял неглубокий контейнер.
Вместо стекла, на котором можно пропитывать купил за 40р. тарелку квадратную. Немного маловата, но в общем все устраивает.

Порядок работы.

Нанес 2 слоя полироли на шар.

Нарезал и нарвал стекломат.


Замешиваю смолу с отвердителем.
Пропитываю мат. После пропитки он становится какой-то непонятной желеобразной консистенции.
Выкладываю на шар.
Разглаживаю. Очень редко, только если что-то торчит тыкаю кисточкой со смолой.

Так продолжаю пока не закончится полиэфирка.
Успел сделать 3 замеса. Именно столько потребовалось на 1 слой.

К концу третьего замеса первый слой уже немного подзатвердел. Т.е. думаю вполне можно было наносить второй слой.
Но время уже 12 ночи, устал. Решил не начинать.

Со временем смола начинает менять свой цвет с синего на болотно-зеленый. И начинает густеть.
Как правило к этому моменту она уже подходит к концу. Время не засекал. Не до того было, но попробую засечь завтра.

После того как смола закончилась, вытираю все сначала кисточкой с растворителем, потом тряпочкой с растворителем.
Посудина оставалась чистой на все 3 замеса.
После всей работы вытер всю посуду, посмотрим как она завтра будет выглядеть

В ходе работы возникло несколько нюансов.
Понял чем рваный стекломат лучше, в плане более плавного перехода. Но мне не понравилось, что он начинал слоиться у меня в тарелке и частично он в тарелке и оставался))

С нарезанным матом удобнее работать, мне во всяком случае, но вижу горбики небольшие, если укладывать внахлест.

Респиратор помог. Вообще запаха не чувствовал.
А вот мушка которая летала вокруг, не долго мучаясь сдохла прямо на столе. А может просто ее вштырило хорошенько...
Очками не пользовался, не удобно.

Ну и не обошлось без косяка. Перед первым замесом расстелил на столе полотенечки нетканые. На одном из них стояла банка с растворителем.
Ну и конечно в ходе работы рука прилипла к полотенечку, дернул и вылил пол банки растворителя. ВОняло наверное не слабо)) Респиратор не снимал))

Не совсем понял по пропорции смешивания смолы и отвердителя.
В инструкции написано на 100гр. смолы - 2гр. отвердителя.

Но, мерить то я могу только мл.

Как я понял плотность смолы 0.8, т.к. 5кг смолы это 4 литра. Или я что-то напутал?
Плотность отвердителя 1.18

Так получается на 200мл. смолы нужно 2,71мл. отвердителя.
Я правильно посчитал?

200мл. смолы это 160гр.
2.71мл. отвердителя это 3.2гр.
Получается как раз 2%.

До какого состояния смолы можно продолжать работу?

Завтра проинспектирую первый слой, хочу понять есть пузыри или нет.

И еще такой момент.
Как понять много ли я лью смолы? Не получится ли ящик "ленивый", как их тут называют?

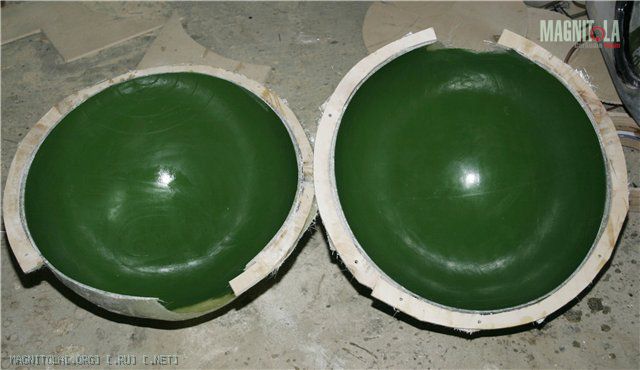

Ну и пара фоточек))

Сообщение от the_little

А вот мушка которая летала вокруг, не долго мучаясь сдохла прямо на столе. А может просто ее вштырило хорошенько...

Это был смурфик

Сообщение от the_little

Очками не пользовался, не удобно.

А это вот зря.

Сообщение от Pit

Зря да не зря. Львиная доля стирола идет через дыхание, а через кожу и глаза намного меньше.

Причем тут испарения? А если брызнет смолой с кисточки?

Блин, много вопросов... Зря ты мат мочишь в ванне. Попробуй сначала мазнуть уистойчкой пр шару, приложить сухой мат и пропитывать уже на нём. Тогда проблем с равными краям не будет.

Я пропорции последнее время определяю на глаз. Не парься. Работает - значит всё правильно сделал.

Когда смола становится желеобразной, ей уже толком мат не пропитаешь, пора отставлять в сторону.

На поверхности стеклопластика не должно оставаться потёков, а после отверждения при промежуточном вышкуривании должны проявляться отдельные волосинки мата. Если не проявляются - смолы слишком много


Насмартфонил

Ничего себе шарик Башой...

Сообщение от fox proteus

Я пропорции последнее время определяю на глаз. Не парься. Работает - значит всё правильно сделал.

Ну учитывая то что не где-то попутал расчеты, все равно получается лил примерно правильно))

Сообщение от fox proteus

Когда смола становится желеобразной, ей уже толком мат не пропитаешь, пора отставлять в сторону.

Понял. По 250мл примерно делаю замес, как раз успеваю всю измазать.

Сообщение от fox proteus

На поверхности стеклопластика не должно оставаться потёков

Вроде потеков и нету. Я на шар практически смолу и не лью. Кидаю мат пропитанный, разглаживаю, и в 9 из 10 этого достаточно. Редко приходится капнуть, если где-то что-то топырщится))

Сообщение от fox proteus

при промежуточном вышкуривании

Что за промежуточное вышкуривание? Перед следующим слоем теперь нужно шкурить?

Сообщение от Pit

Если 5 кг это 4 литра то плотность явно больше единицы. Например 1.2. Так что все наоборот.

Дааа, 2 балла мне

Сообщение от Pit

Я не в курсе что такое ленивый, но на фото все гут.

Ну ленивый это когда толщину пытаются набрать смолой, а не матом. Льют слишком много смолы.

Сообщение от x-diz

Причем тут испарения? А если брызнет смолой с кисточки?

Тут еще важно не забыть про то с чем работаешь и глаз не почесать

Сообщение от Anton121212

Ничего себе шарик Башой...

Дааа. Думал надуть его до 70см диаметром, а он не надувается. 60-62 получилось. Маловато. Поэтому облепливаю не четверть, а почти половину. И то боюсь будет объем маловат...

подпишусь...
