Grand C4 Picasso: Продолжение

Сообщение от Pit

в ЗЯ сабвуферы никогда не гудят?

Наверное, гудят, но это в большинстве случаев проблема не самого динамика. В основном проблема в качестве и правильности оформления, а также в усилителе.

Ладно, нарисую Вам графики. А то офигеете спорить.

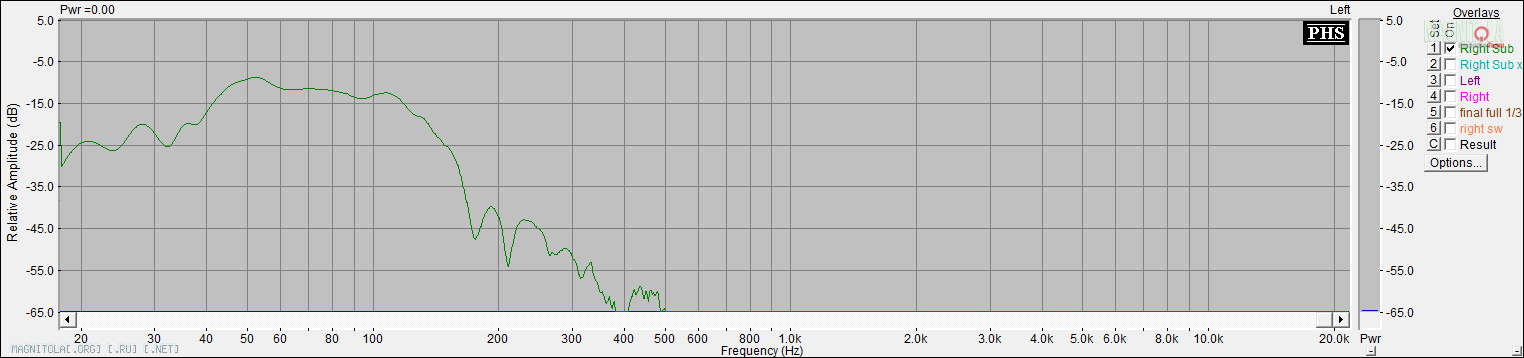

Вот график моего сабвуфера в полную полосу


Для понимания глубины проблемы: так бы он выглядел в багажнике Корсы или в подлокотнике седана

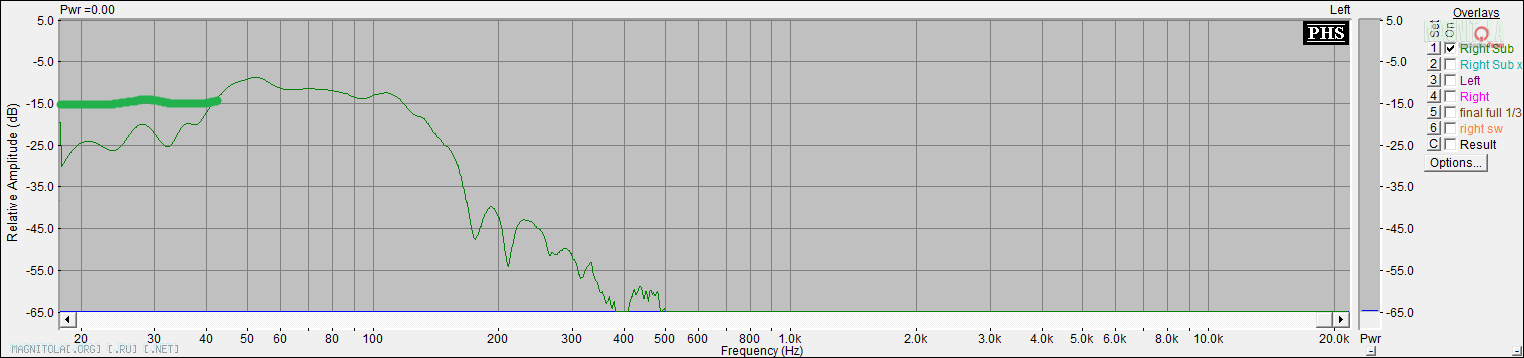

Вот так бы он выглядел в моём багажнике, или в багажнике Лексуса у Булата, направленный поперёк багажника:

ну Вернее там был бы ещё провалище на 60гц, но я сейчас говорю о том, что ниже.

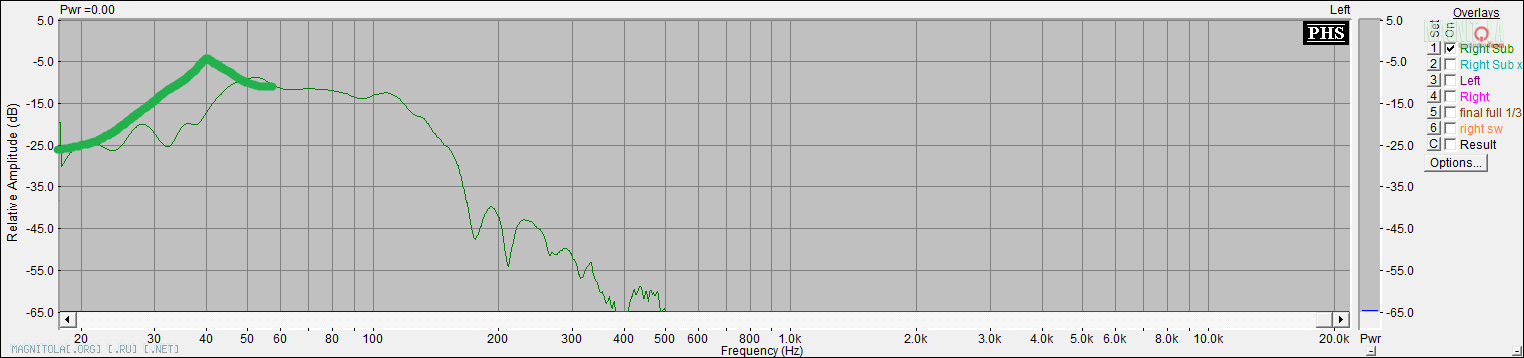

Вот так бы он выглядел в багажнике компактного кроссовера типа X-trail или tiguan


Но у меня всё-таки первый случай. Анализируем поведение АЧХ:
проводим линию через подъём, начинающийся от 36Гц и считаем наклон этого подъёма:

Октава - это от 20 до 40 Гц, от 40 до 80, и т.д от N до 2*N Герц В нашем случае разница между пересечениями красной линии и отметок на 20 и 40Гц - 30дбю т.е. крутизная подъёма - 30дб/окт.

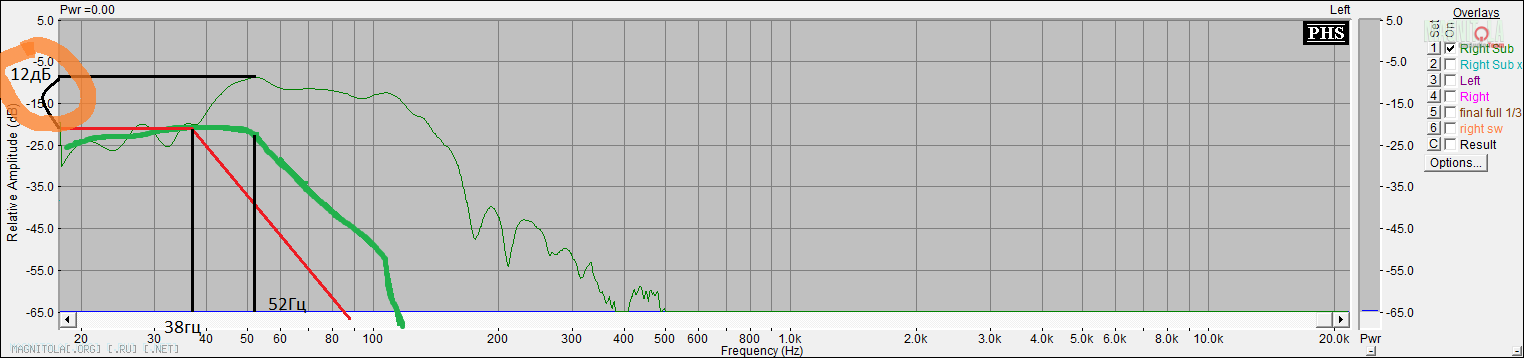

Так вот, если мы выберем частоту среза около 36Гц (в моём случае - 38) и сделаем порядок среза 24-36дБ/окт (не помню точно, я то ли на 24 то ли на 30 остановился), то получим примерно таукую картинку:

Сорри, готовый сабвуфер не замерял, поэтому рисую. Красная линия - АЧХ фильтра. Зелёная толстая - то, что реально получается (проверено замерами на других машинах, так что этому рисунку можно верить; на разве что с наклоном красной линии немножко наврал, но на суть это не влияет).
Так вот, если сравнить этот рисунок и рисунок того, что могло бы получиться в багажнике Роминой Корсы из этого сабвуфера, то становится ясно, что саб при примерно той же АЧХ играет на 12дБ тише. А стало быть, чтобы согласовать сап с фронтом, нужно его громкость на эти 12 дБ поднять. А увеличение громкости на каждые 3дБ влечёт увеличение мощности в два раза в нашем случае будет 2^4 раза). А значит и диффузор фигачит с большей интенсивностью и бОльшими ходами (вот тут-то и выручает широкий подвес Хеликса!). А значит сабик надо пожалеть и хотя бы самый-самый низ с него убрать.

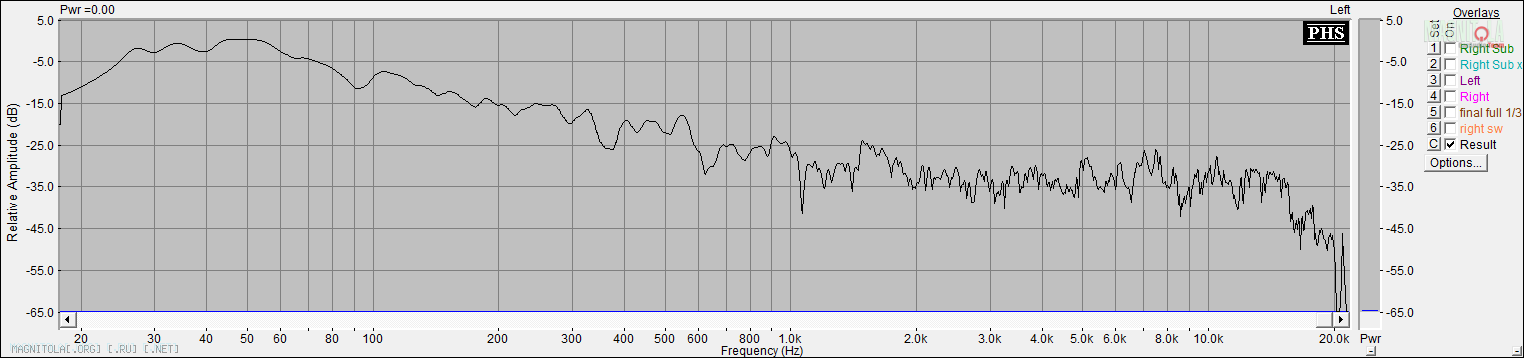

По итогу получилась примерно такая АЧХ у всей системы.

Примерно - потому что после этого замера была ещё дополнительная коррекция горба на 50Гц (миды с сабом пытались устроить бунт) и немного подправил ВЧ.

Сообщение от slavka1010

Все верно, только немного по-другому перефразировать нужно, это проблема связки динамик-усилитель в используемом оформлении. Решить проблему, можно заменив динамик, оформление, переделав усилитель или, как Аркадий, порезав повыше, на основном резонансе системы ящик-динамик-усилитель уже идет спад входного уровня сигнала, за счет этого можно уменьшить "гудеж" саба.

Слааав! А ты знаешь, как выглядит гудёж саба на графике? А вот найди гудящий саб у кого-нить и сними график. Там будет всё-всё видно. А именно - горбищще в диапазоне от 40 до 50Гц. Главное - размер этого горбища. А то, что ниже 30Гц - гудеть не может в принципе. Вот ощущение "ватного" звука в отсутствии горбов - это да, проблема усилителя.

---------- Сообщение добавлено 26.05.2015 в 17:47 ----------

ЗЫ кто будет говорить, что p1t валят ВЧ - выложу графики бряксов 1.1! Будете знать! А когда захотите узнать, кто всё-таки не валит - выложу графики етонов MGS

Хочу. Выкладывай и прокомментируй

Сообщение от Vyse

Хочу. Выкладывай и прокомментируй

Мгсы? А что там комментировать? Ровной полкой в ультразвук Завтра выложу. Сейчас уже от компа уехал, потом настройка, а потом - спать

Ага, только ленточники без напряга могут играть ультразвук... но кто его услышит А тем более на какой записи его найти и зачем???

Я имел в виду, что раз на 20кГц график не заканчивается, то и выше в них что-то есть. Но соглашусь, это скорее бесполезные возможности. Хотя...

Сообщение от fox proteus

Но соглашусь, это скорее бесполезные возможности. Хотя...

вот бы вернуться в прошлое и Ватермановскую машину замерить с его Тбе. Мне вот тогда показалось, что много ВЧ - это не очень хорошо. некомфортно
