Golf IV (mk4) бюджетный долгострой для удовольствия

Сообщение от ДЕД

Литол-имя собственное
Наша,естественно военная разработка.
А для военки у нас плохо не делают.
Капни на клемму пушечного сала,мовиля.
Медная -темно оранжевая смазка на основе того же Литола.У меня баночки по 30 гр -30 рублей. Все есть в магазинах для сварщиков
Импорт все понтово и в разы!дороже.

...]

Протестирую при случае:

Немного продолжим:
1. Прокладка межблочника -сначала хотел проложить canare, такой же кошерный как в теме FFZ. Даже купил....метра 4 , т.к. собирался усилитель не далее сидений установить, а в идеале - под консолью. Но данный планы оказались не реализуемы из-за отсутствия места. В процессе поиска места покупки еще кабеля канаре "рядом" стал больше склоняться с микрофонному кабелю отечественному, ну а из тем инсталлов Андреича и ФоксПротеуса понял, что есть еще более крутой вариант - пожарный кабель КПСЭнг(А)-FRLS 1*2*0,5. Единственное, в тесте межблочников ФоксПротеуса смутила маленькая длина отрезка этого кабеля....ну вообщем, закупил с запасом пожарника:

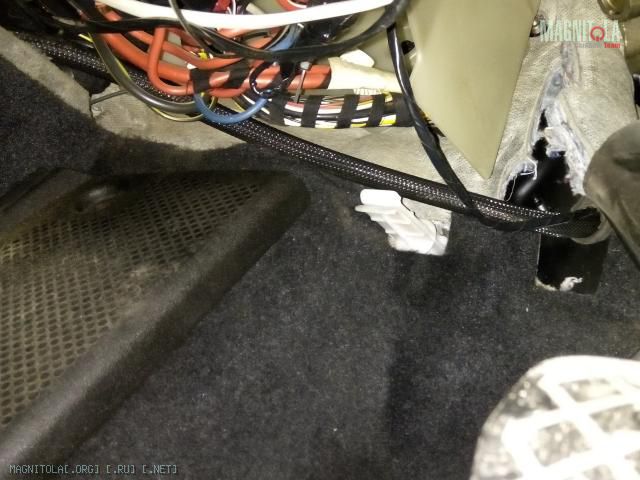

Т.к. экран у пожарника не подключают, если правильно понял, то выбрал именно двухжильный вариант кабеля, чтобы разделить группу кабелей "левый канал" и правый канал". Обычно для гольфа стандартным является прокладка кабеля вместе с акустическим по правому борту, но, посмотрев примеры инсталлы у авторитетных форумцев немного пожертвовав эстетикой проложил по центральному тоннелю, причем группый кабелей левого и правого канала по разным сторонам тоннеля:


т.к. поднимать листы штатный шумки не входило в планы, то "замаскировал" кабели "антискрипом". по факту получилось учше чем ожидал, не видно. Кабель пропустил между задними сиденьями (раскалдываются в пропорции 2/3).

существенно сэкономив на самих кабелях решил для эстетики разорится на "змеиную кожу": левый канал межблочников и акустических - Урал, полосатай. Правые каналы - черная из электро-мпо.ру

Сообщение от ДЕД

Поубывав бы за такую маскировку

так это не маскировка еще, а защита змеиной кожей. маскировка же дальше:

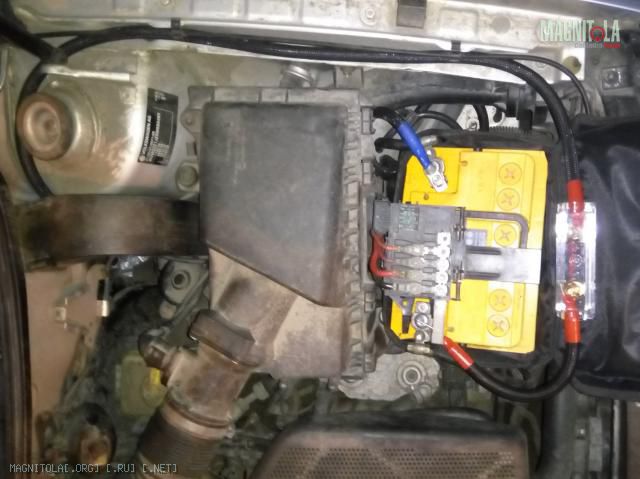

2. прокладка электрического кабеля. пока это один кабель КОГ Кольучгинского завода, сечением 25мм2, что соответствует AWG 3. пока примерил держатель ANL предохранителя Урал, но кабель обжат "штырьевым-плоским" наконечником, который также не влез в ранее купленный держатель, наверно под AWG 4. Поэтому, кабель "+" придется переобжимать в любом случае. А землю уже зафиксировал в штатном положении.

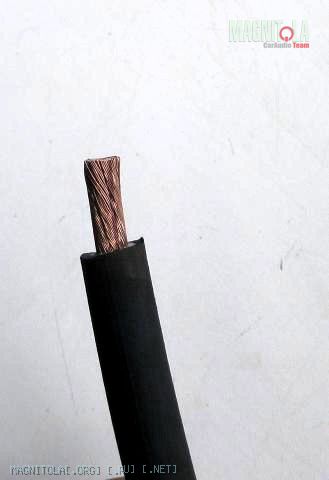

Кабель, как видно на фото, в двойной изоляции, в отличии от КГ кабеля, что означает более широкий (отрицательный в том числе) температурный диапазон окружающей среды.


Но, опять же, для эстетики, а также защиты кабеля в подкапотном пространстве (понятно, что гофра еще лучше, но место прокладки кабеля, мне кажется, от высоких температур защищено) использовал оплетку типа "змеиная кожа" из магазина электро-мпо.ру (такого типа магазинов в Москве несколько - удобно, если несколько магазинов САО, СВАО).

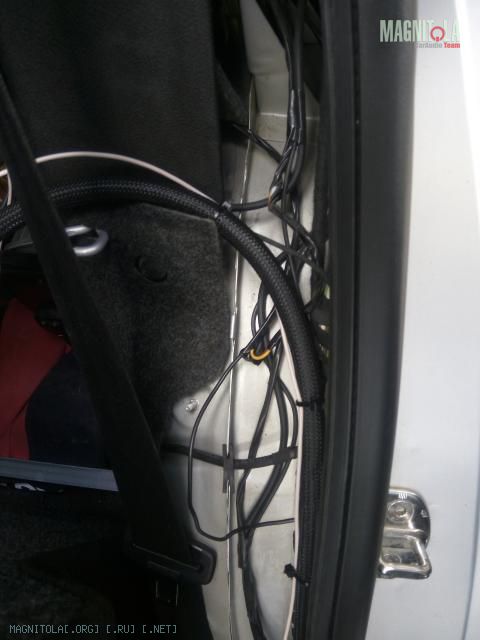

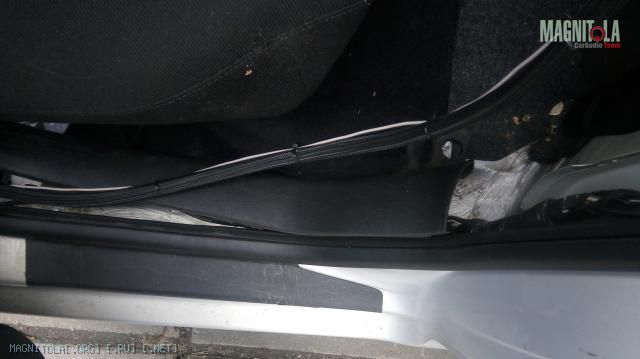

прокладка силы у Гольф 4 - по левому борту. особых затруднений не вызвало. На силовом кабеля также закрепил провод Remote от магнитолы к усилителю. Для вывода из подкапотного пространства в стандартной заглушке расширил отверстие под КОГ (там уже был проложен от сигналки кабель).

Сообщение от Newelemt

Кабель, как видно на фото, в двойной изоляции, в отличии от КГ кабеля, что означает более широкий (отрицательный в том числе) температурный диапазон окружающей среды.

Кабели все в двойной изоляции как минимум.<br>
Я лично поступал так:медь зажимал в наконечник НШВИ,резину с полиэтиленом обдирал и затем осаживал термоусадку .<br>
<br>

Сообщение от Newelemt

примерил держатель ANL предохранителя Урал, но кабель обжат "штырьевым-плоским" наконечником, который также не влез в ранее купленный держатель, наверно под AWG 4.

У меня 75 кв. мм. не лез в отверстие под 50 кв.мм. в распределителе.<br>Тоже на конец был одет наконечкик НШВИ,обжат прессом.Потом в несколько приёмов переобжимал ,меняя в прессе 75 на 50.Сначала одну матрицу,затем обе.За счёт того,что в жиле между проволочками есть некоторое воздушное пространство фокус удаётся.<br>

Сообщение от Matvey498

Кабели все в двойной изоляции как минимум.<br>
Я лично поступал так:медь зажимал в наконечник НШВИ,резину с полиэтиленом обдирал и затем осаживал термоусадку .<br>
<br>
У меня 75 кв. мм. не лез в отверстие под 50 кв.мм. в распределителе.<br>Тоже на конец был одет наконечкик НШВИ,обжат прессом.Потом в несколько приёмов переобжимал ,меняя в прессе 75 на 50.Сначала одну матрицу,затем обе.За счёт того,что в жиле между проволочками есть некоторое воздушное пространство фокус удаётся.<br>

1. имел ввиду, что кабель марки КГ - в одинарной изоляции, по крайней мере Кольчугинский, который продается в электро-мпо. А вот КОГ там же продается - в двойной. (или модификации данного кабеля...)
2. по сечениям и количеству:
- принципиально ли для вас было укладывать один кабель 75мм2?
- например, на 3 усилителя можно проложить три кабеля: один 16мм2 для ВЧ-СЧ усилка (4-х канальный), 25мм2 для мидбасов (2-х канальный, от 150 Вт на канал) и 35мм2 для саба (от 500 Вт в классе Д). Итого, если по 4 метра каждого кабеля по ценам на кабель марки КГ (дешевле чем КОГ1) получаем сумму 2740 руб. За 4 метра кабеля КГ 70мм2 надо заплатить 2492 руб. Предполагаю, что такой расклад для других типов кабелей.
3. посмотрел, что такое НШВИ - наверно диаметры 16...75мм2 лучше обжимать все таки типа такого: ? (и отрезать петлю, если не нужна...)

---------- Сообщение добавлено 16.05.2017 в 22:00 ----------

Сообщение от ДЕД

Берешь гайку по диаметру наконечника
....

Проще ко мне подьехать и обжать.
ВСЕ ДАРОМ

Спасибо! а у вас гидравлические пресс-клещи? (5 тонн обеспечат?? )

вот думаю может себе какой-нить измерительный инструмент (прибор) полезный прикупить...чтобы к вам за прессом, а вам - померить что-нить только маловероятно, что чего-то у вас не хватает....

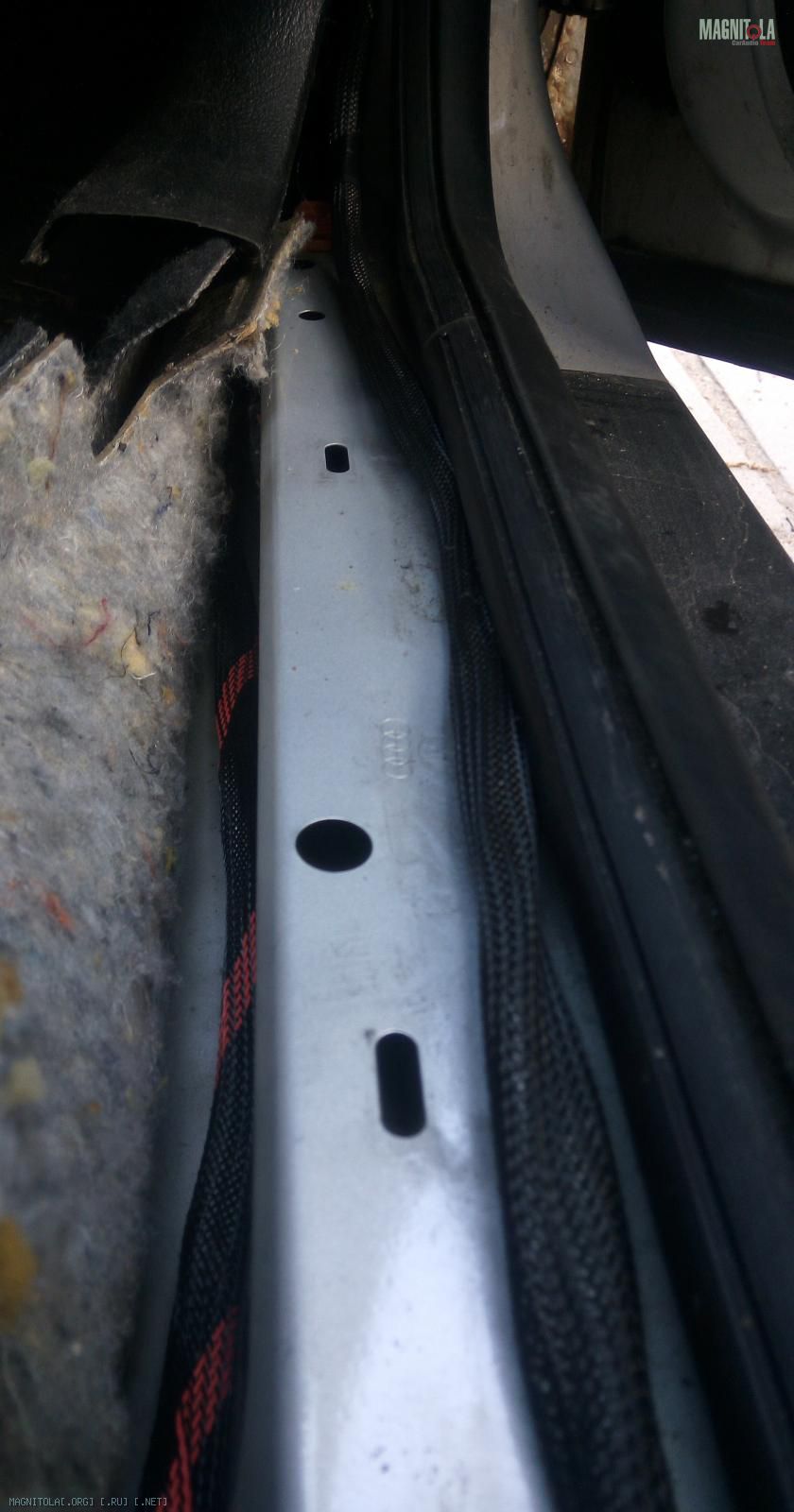

3. прокладка акустического кабеля в Гольф 4 по правому борту. Разделил группу кабелей на левый и правый канал таким образом:

что-то оптимистично наверно, решил я делать двушку и заложил только на двушку акустического кабеля...

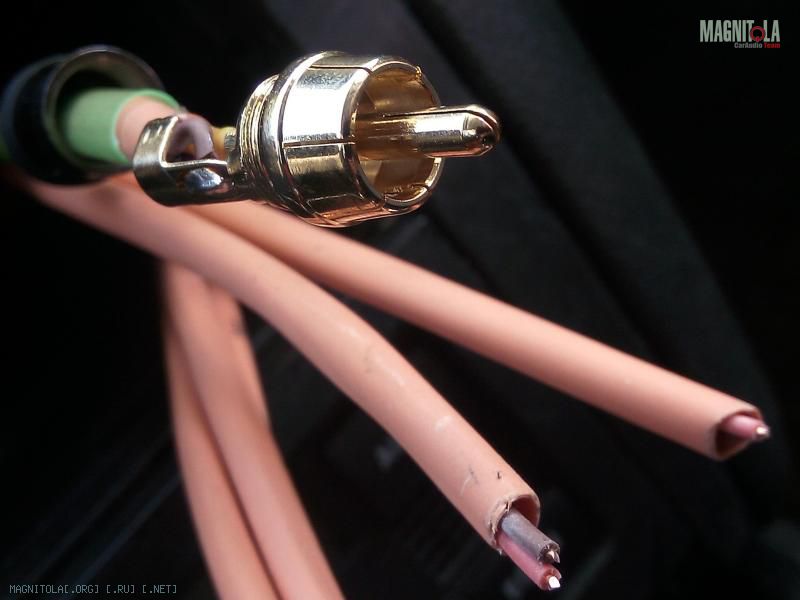

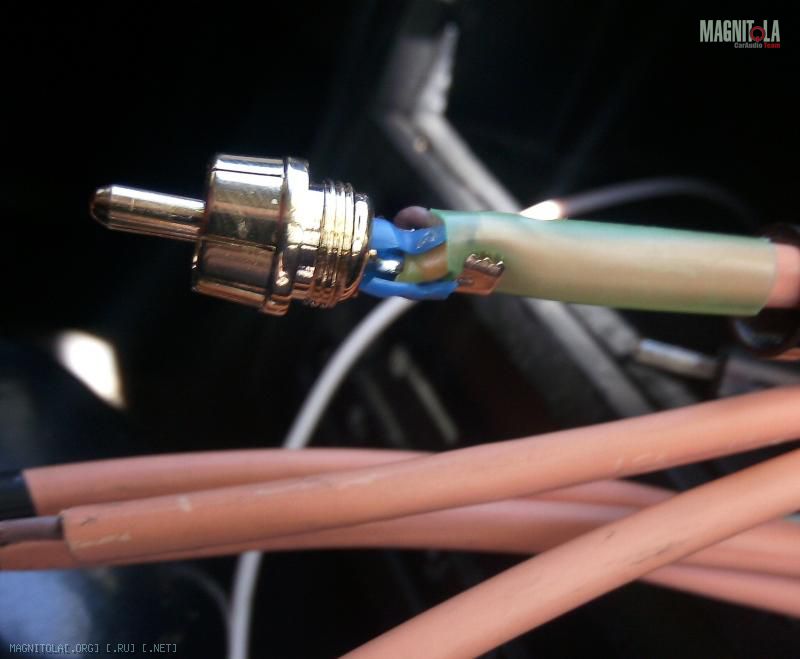

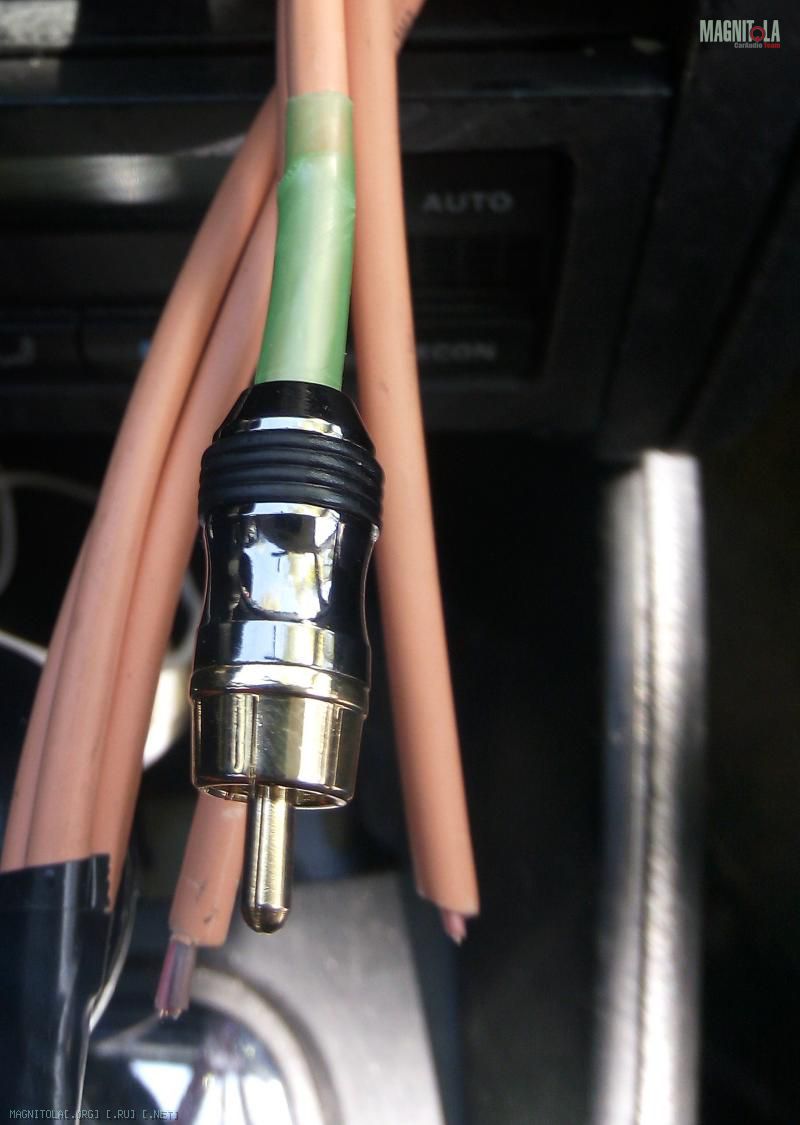

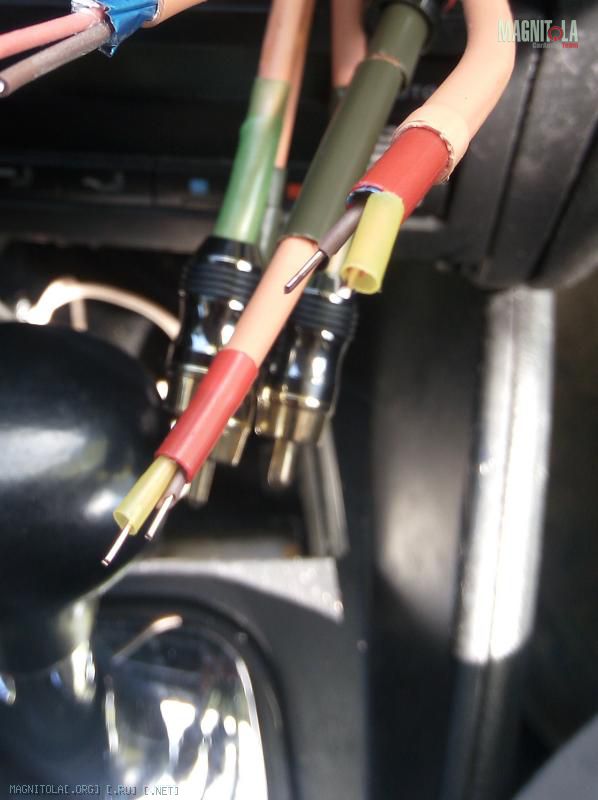

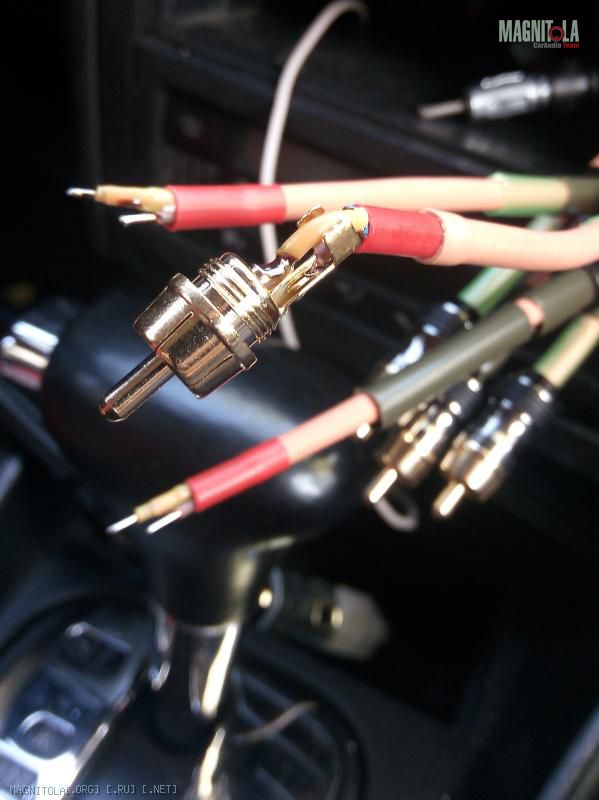

4. распайка межблоков понятна из картинок. экран (фольга) никак не распаивался. т.к. изоляция пожарного кабеля мягкая, то дополнительно использовал термоусадку, в том числе, разрезав трубку, чтобы защитить уже распаянный центральный провод от вероятных замыканий при обрыве и т.п. Внешний вид мне не понравился....надо было другую термоусадку использовать. После предыдущей жесткой (из-за этого скорее всего отломилась площадка на динамике), взял совсем уж мягкую...и цвета какие-то болотные наверно для распайки со стороны усилка (там все таки чаще виден межблок) попробую найти другую термоусадку...
