Audi A4 AUDIoSQ

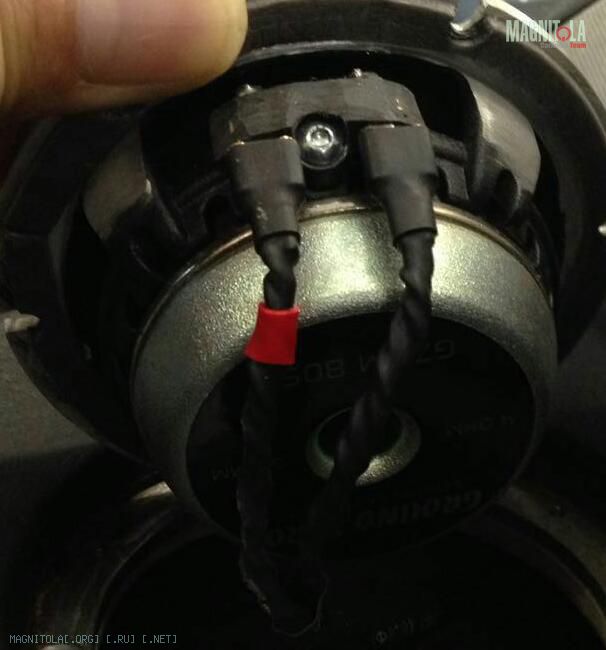

Акустические провода и межблоки

Проводка помещена в кабельную оплетку - пришлось ни с одной змеи сдирать кожу концы обжаты в клемки, и облужены в зависимости от разъемов акустики и усилителей.
Вся проводка закреплена в порогах пластиковыми стяжками, а в проходах в двери защищена резиновой гофрой.

Межблоки Kimber Hero распаяны на концах E.O.S. RP-208 серебросодержащим припоем.

Установка усилителей и процессора

CarDSP 4x10 и Alpine PDX F6 уместились в нише левого крыла, и прячутся под обшивкой.

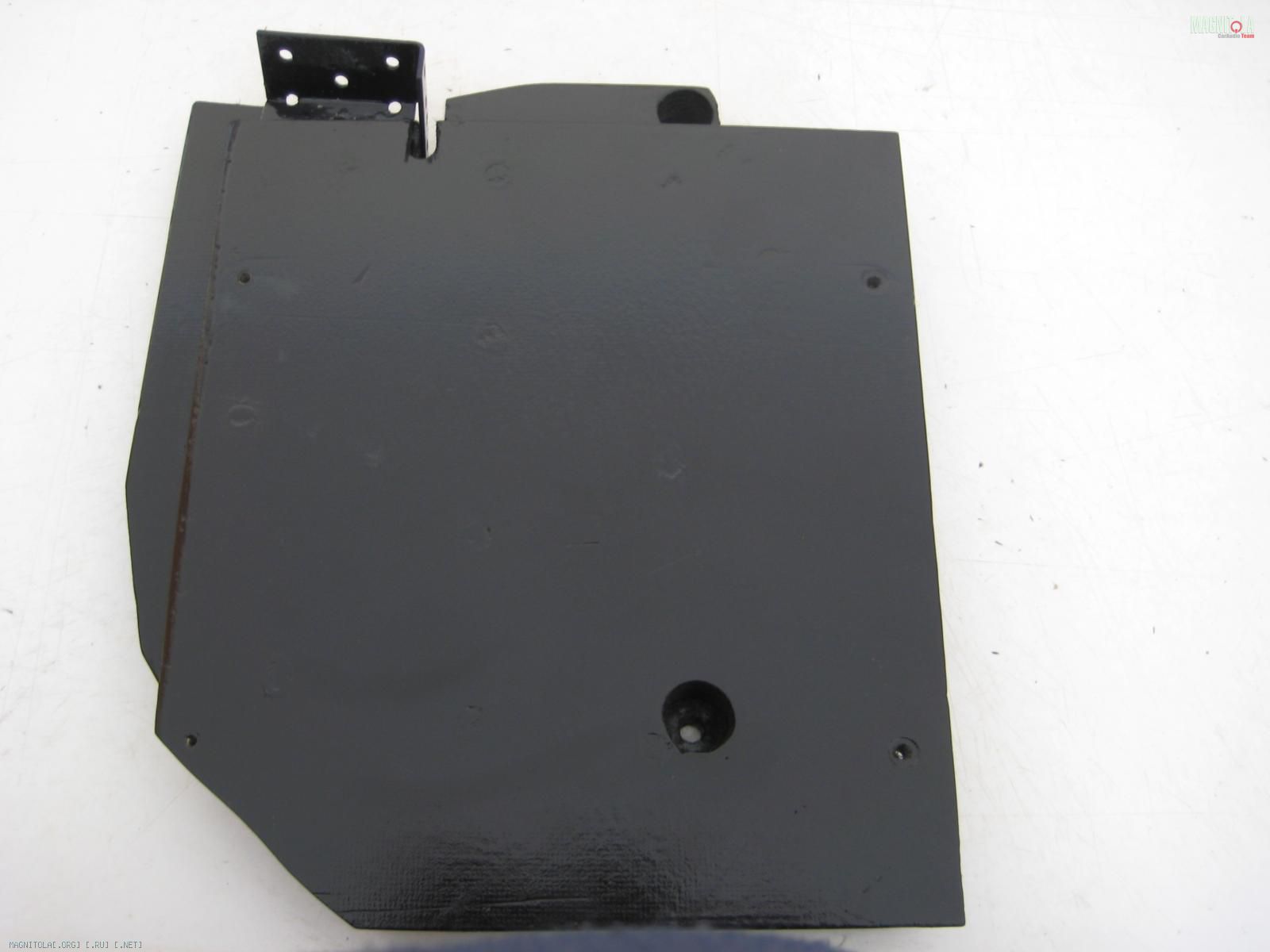

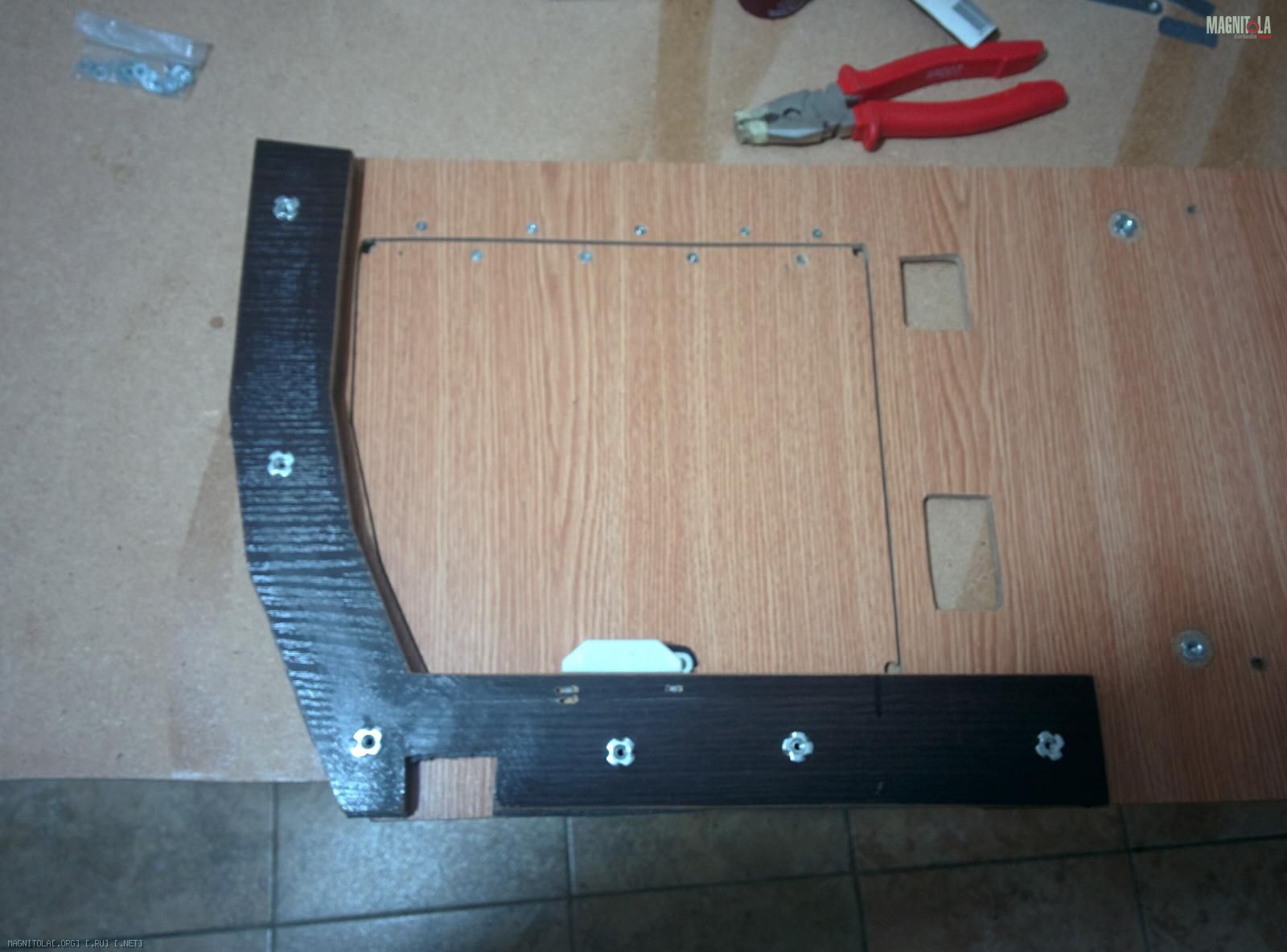

А вот Juba-3558 туда уместить не удалось, пришлось ставить на боковину, которую пришлось усилить стальными полосами и листом МДФ.
Таким образом у нас почти сток.

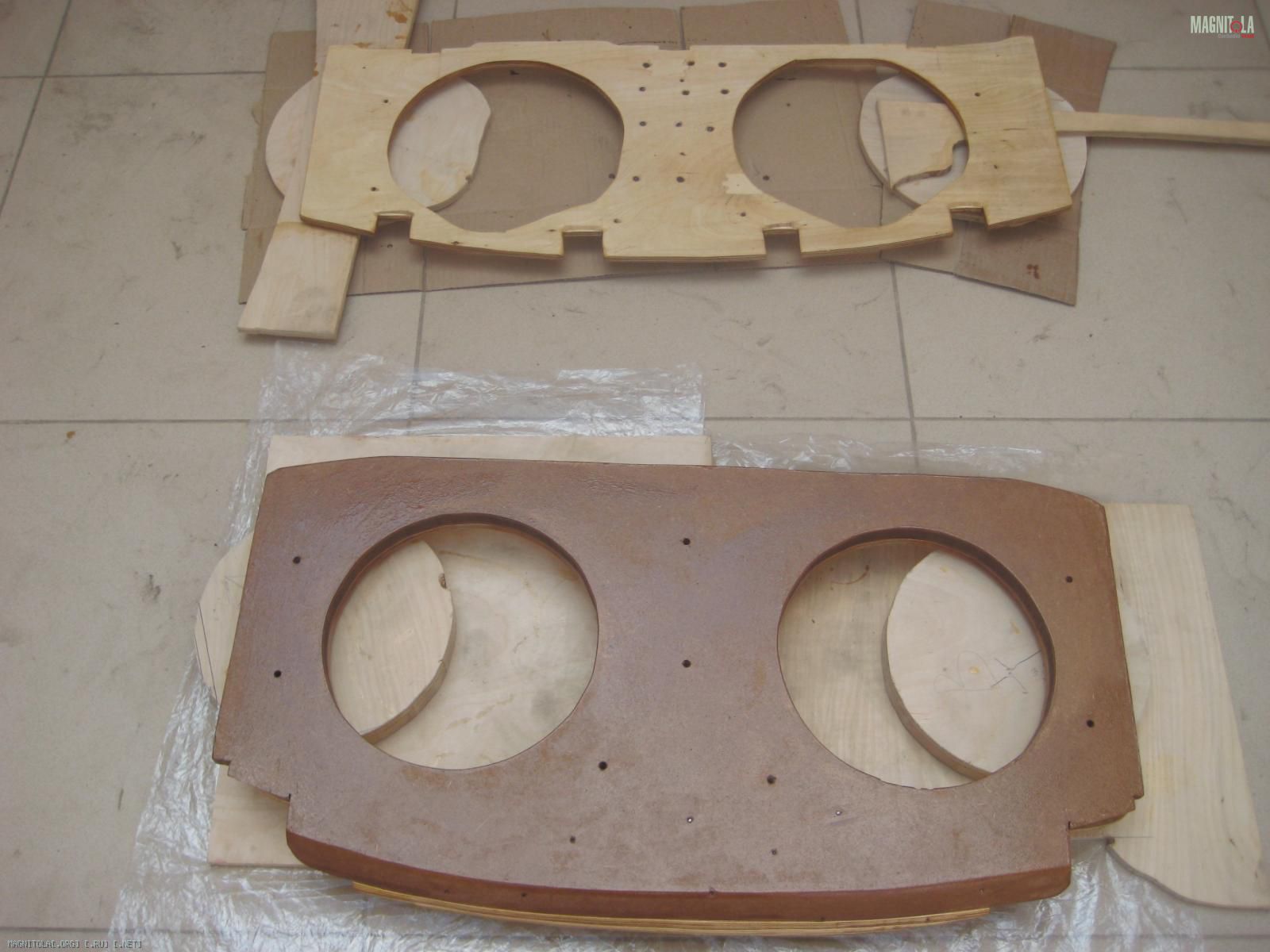

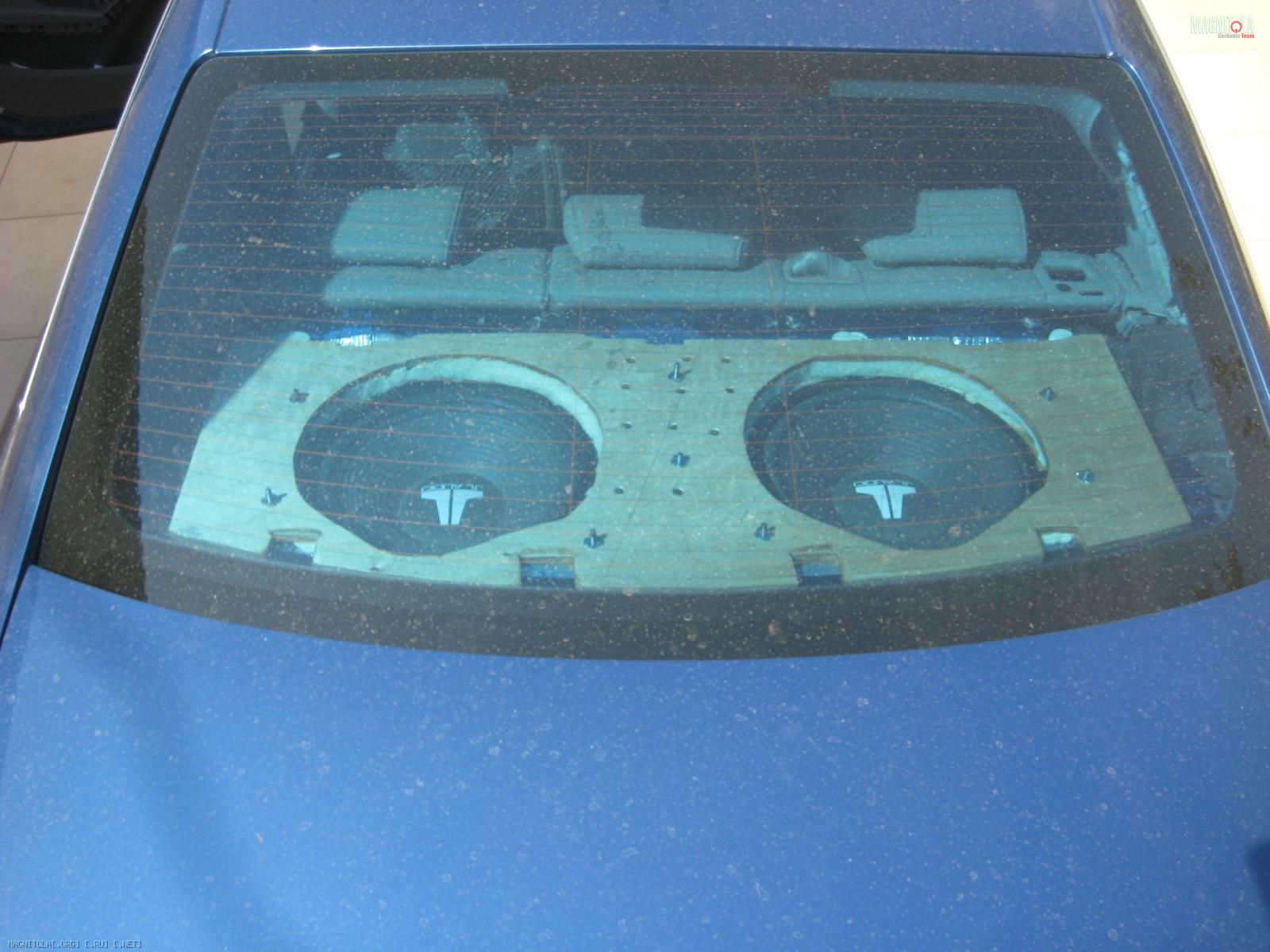

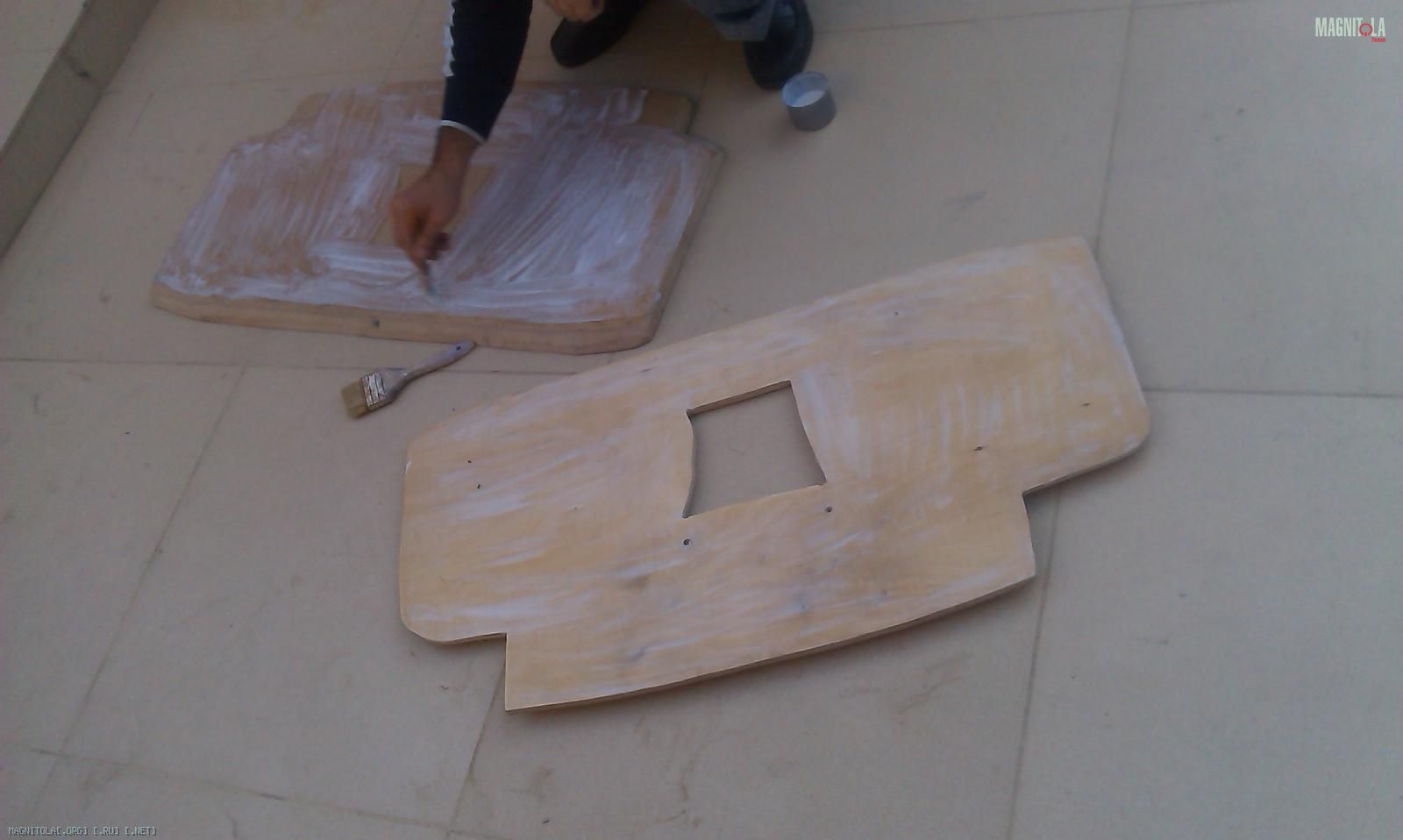

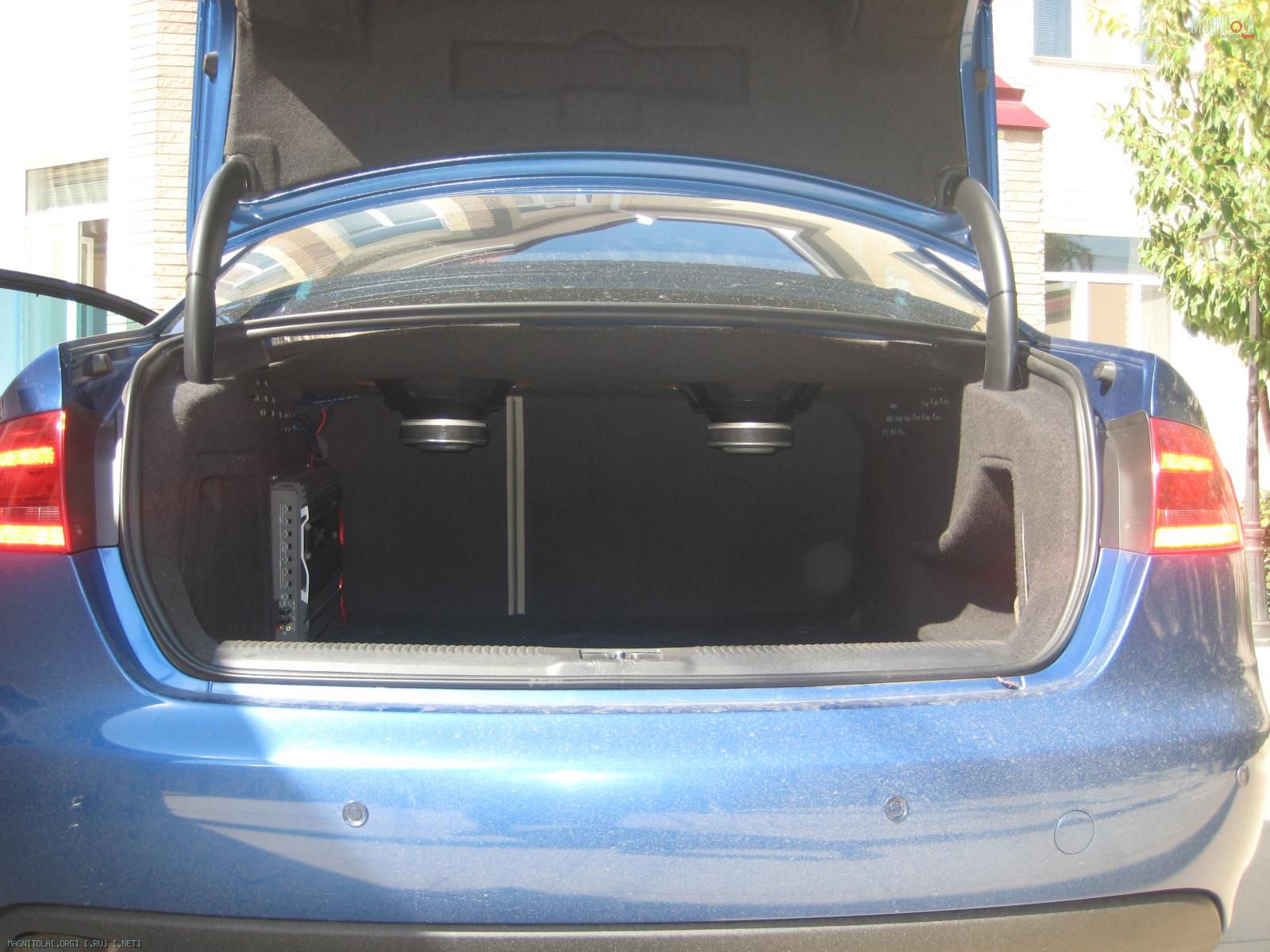

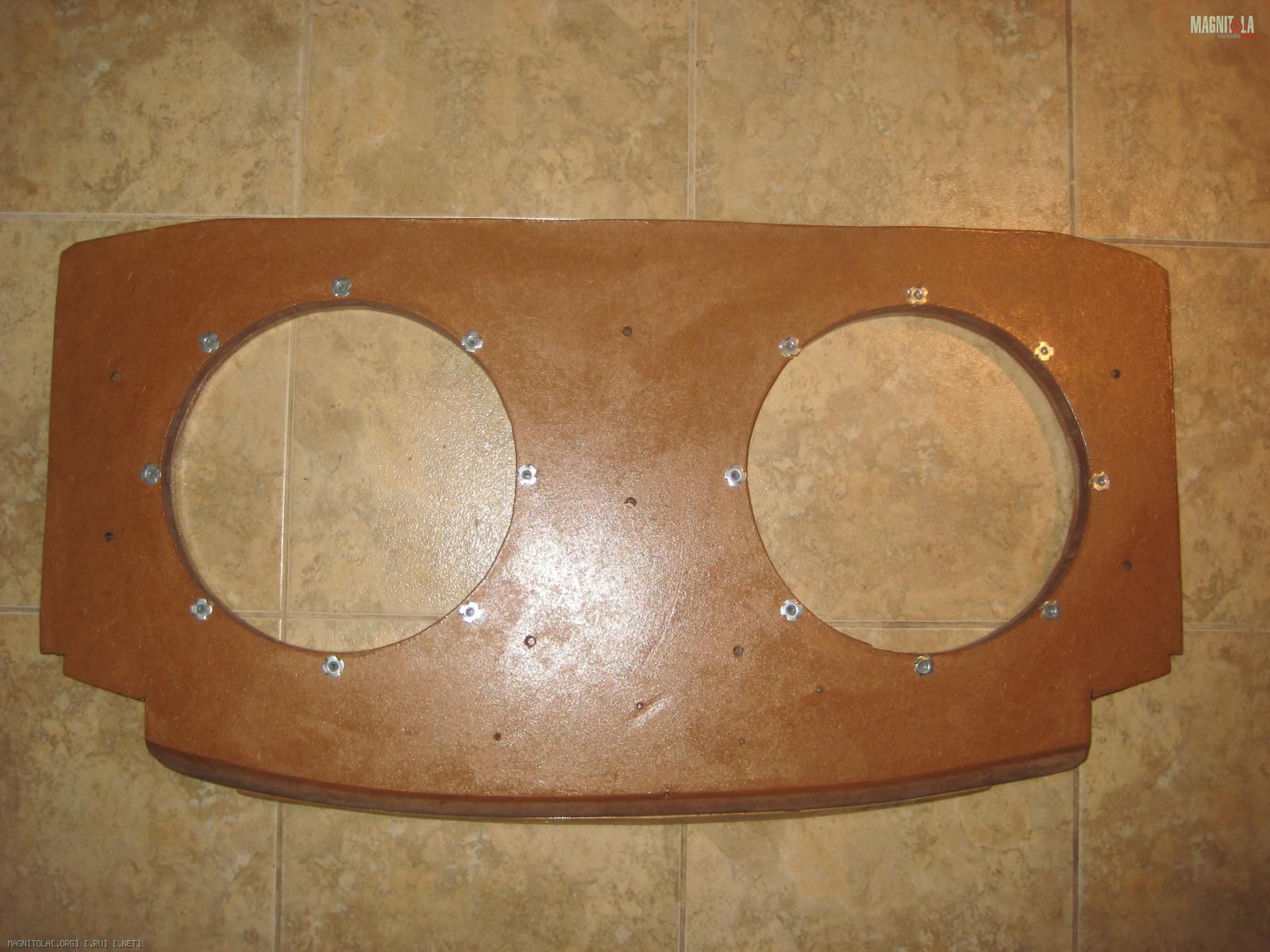

Установка сабвуферов и обшивка задней полки

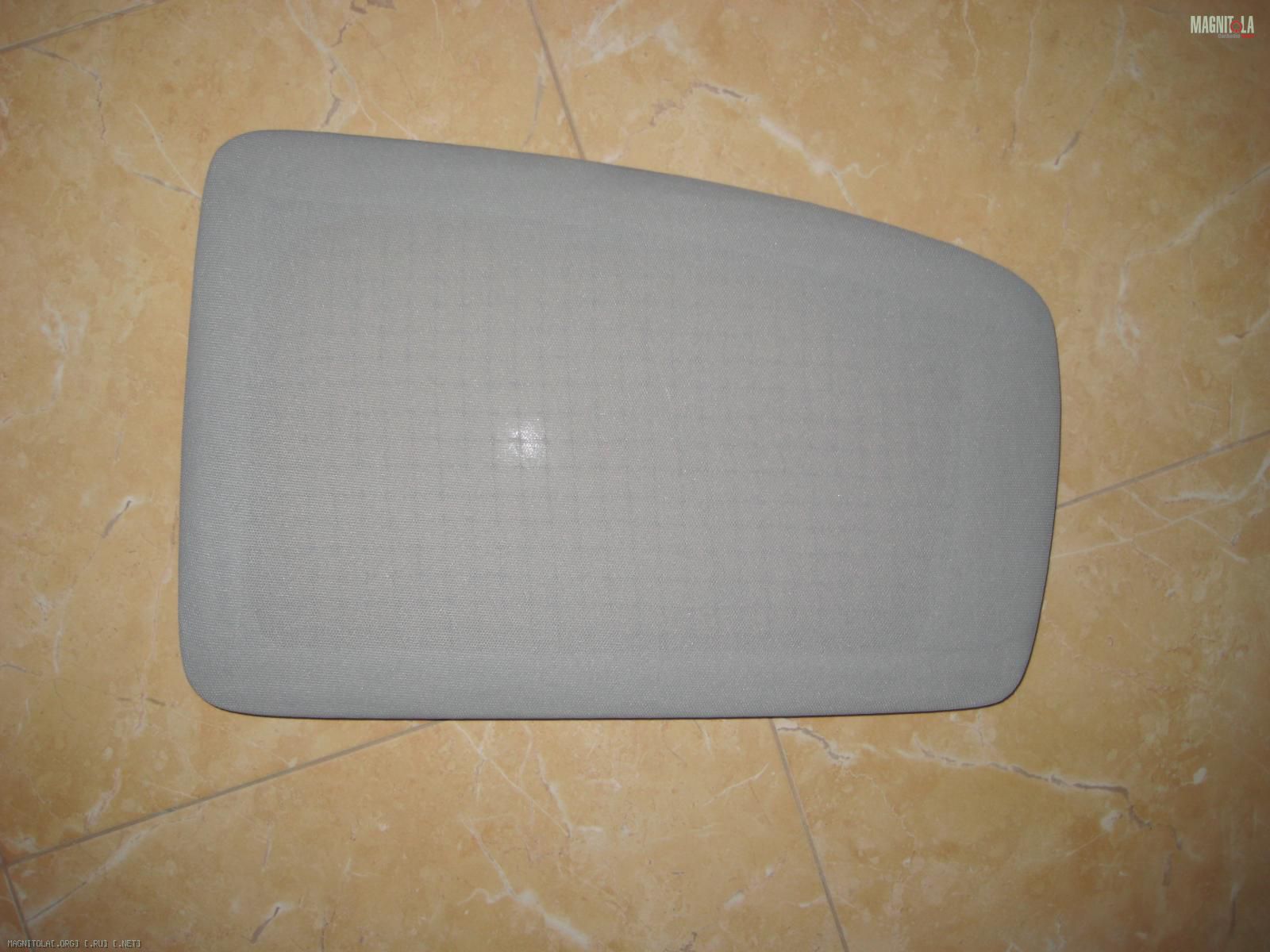

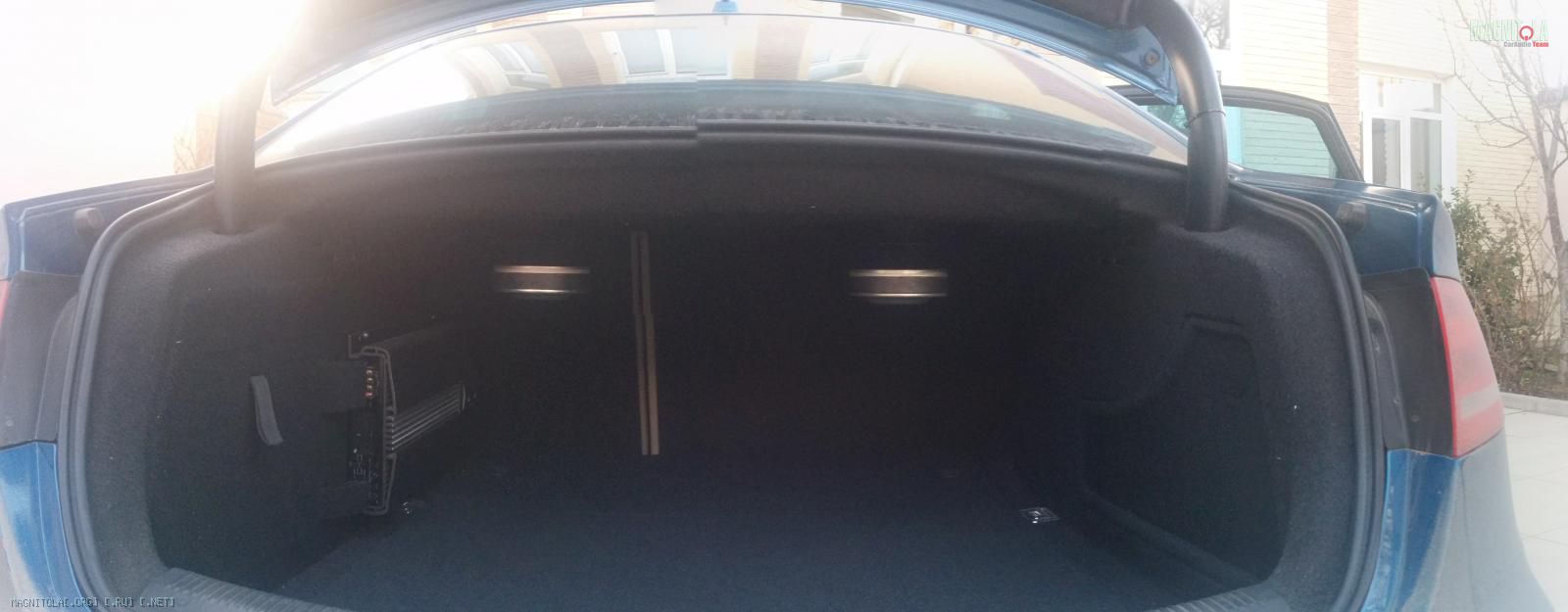

По результату в салоне и в багажнике вид, практически не отличающийся от стока




Более подробное описание https://www.drive2.ru/l/4761407/

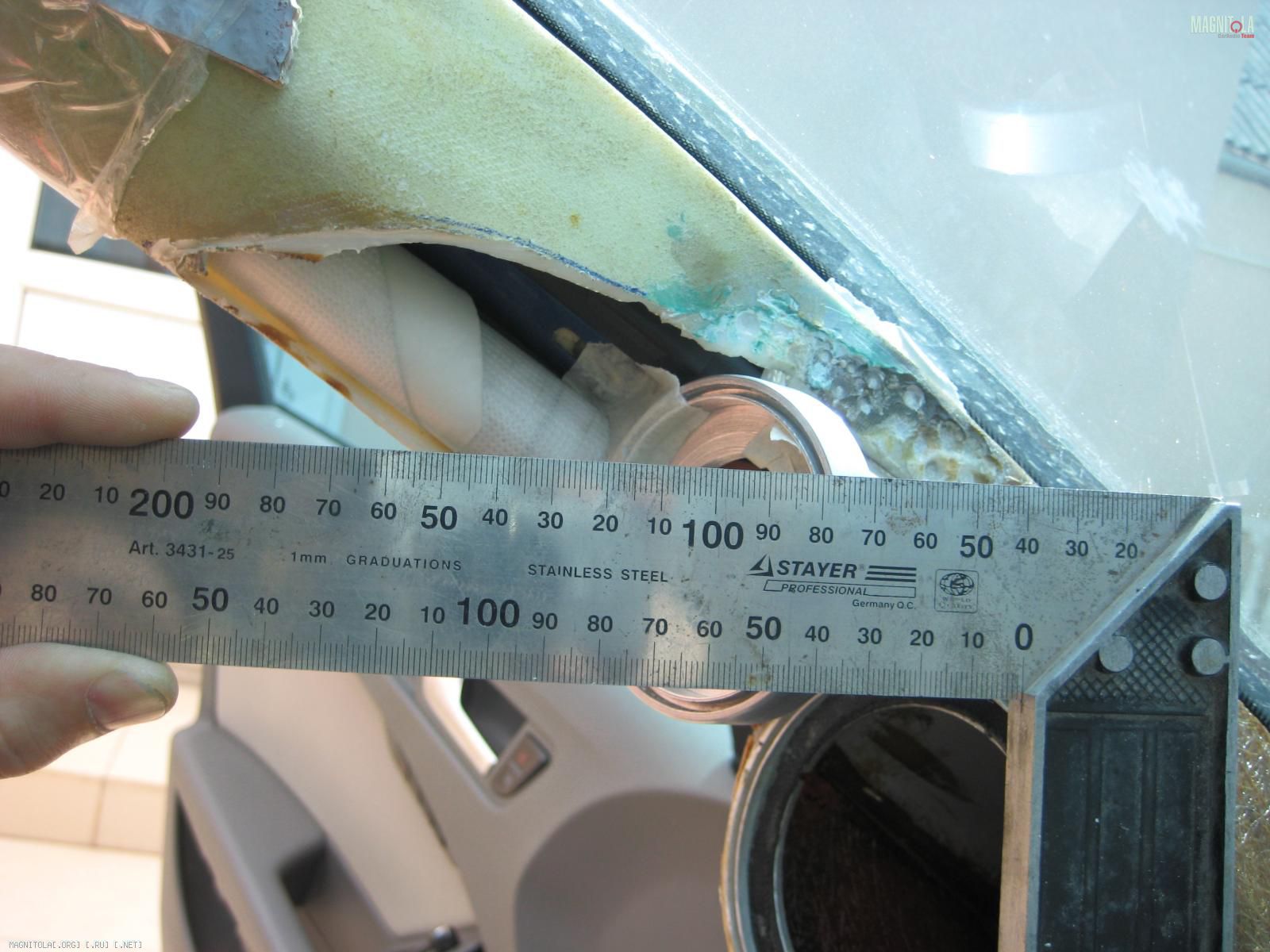

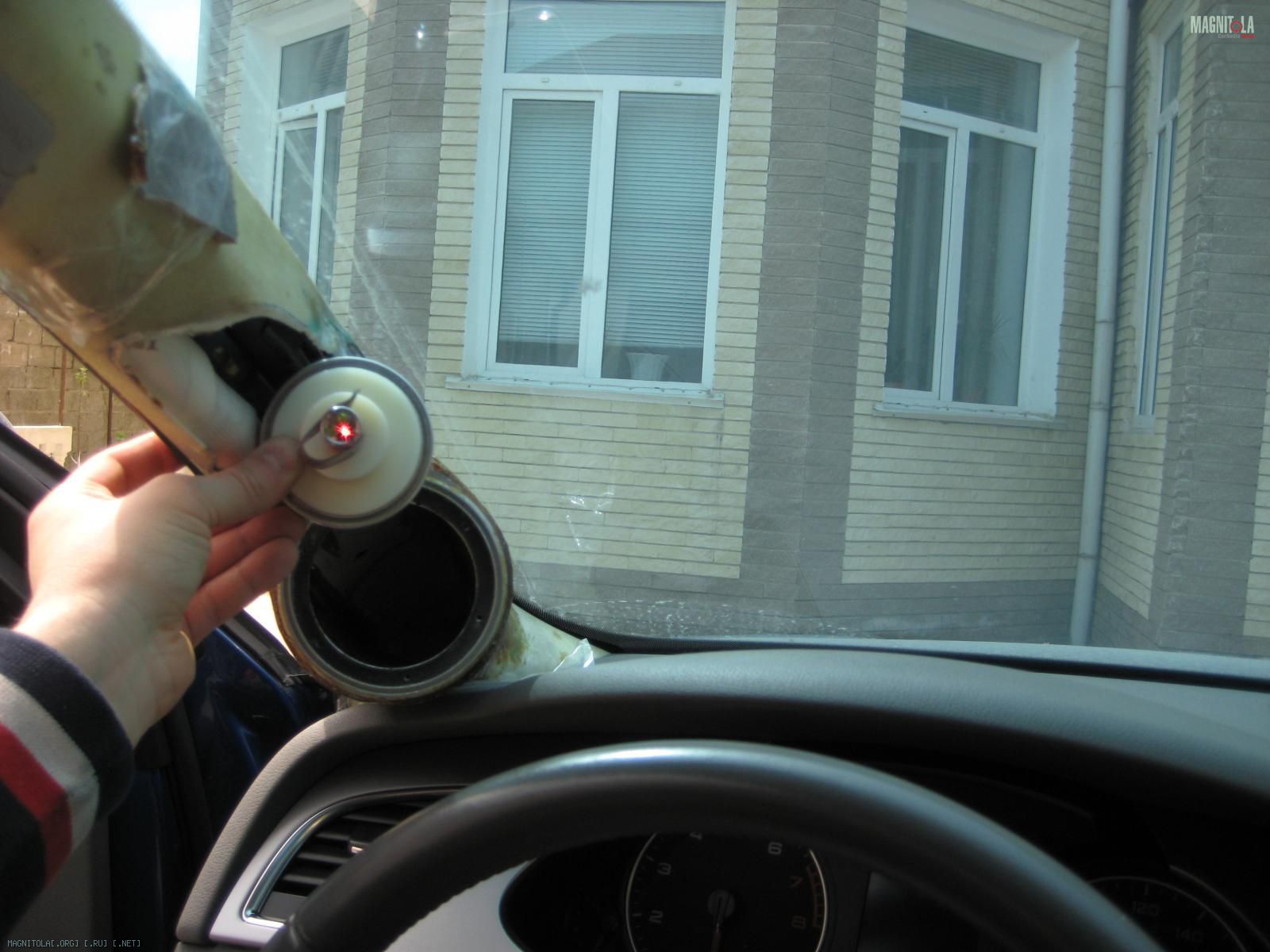

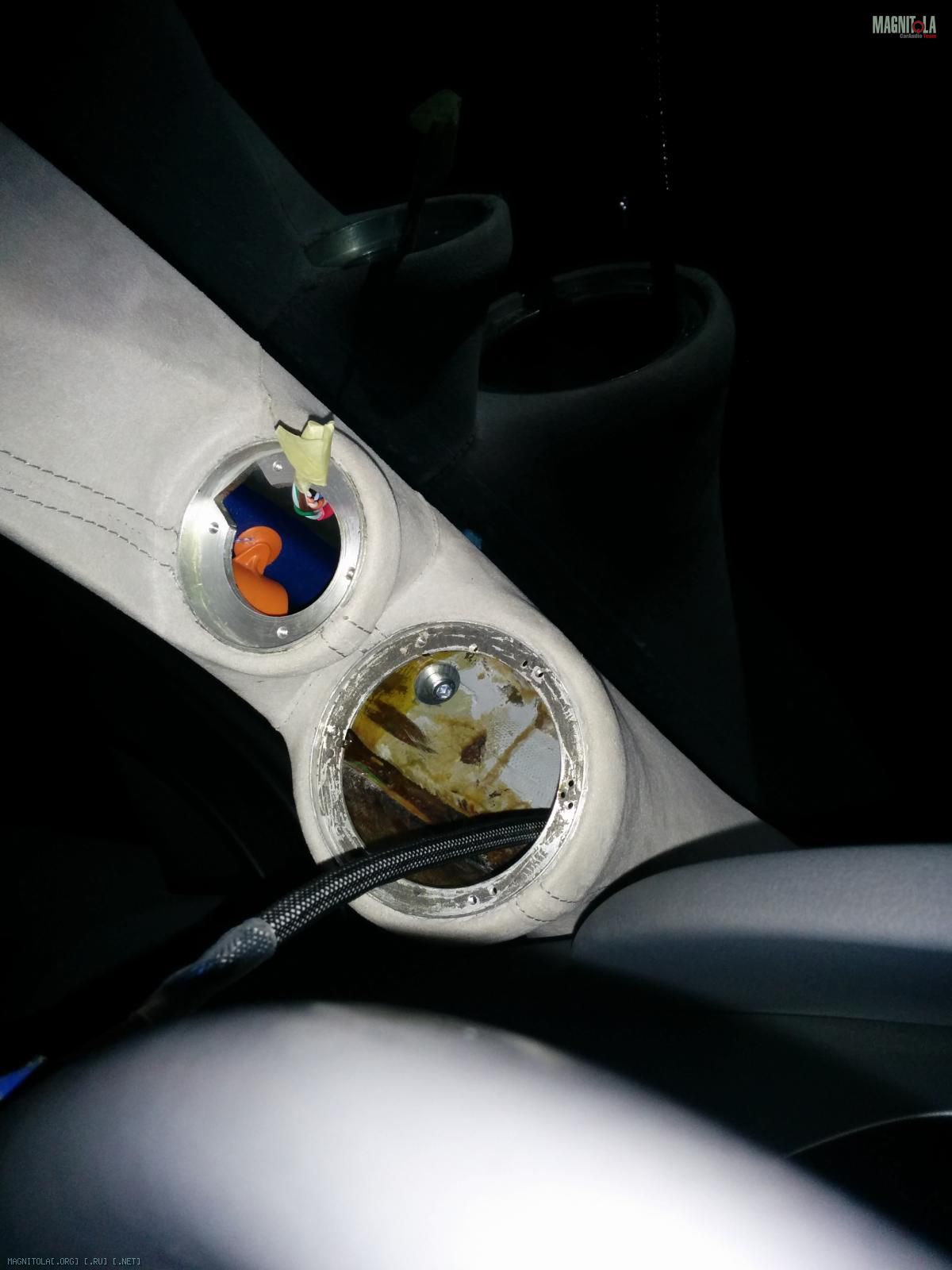

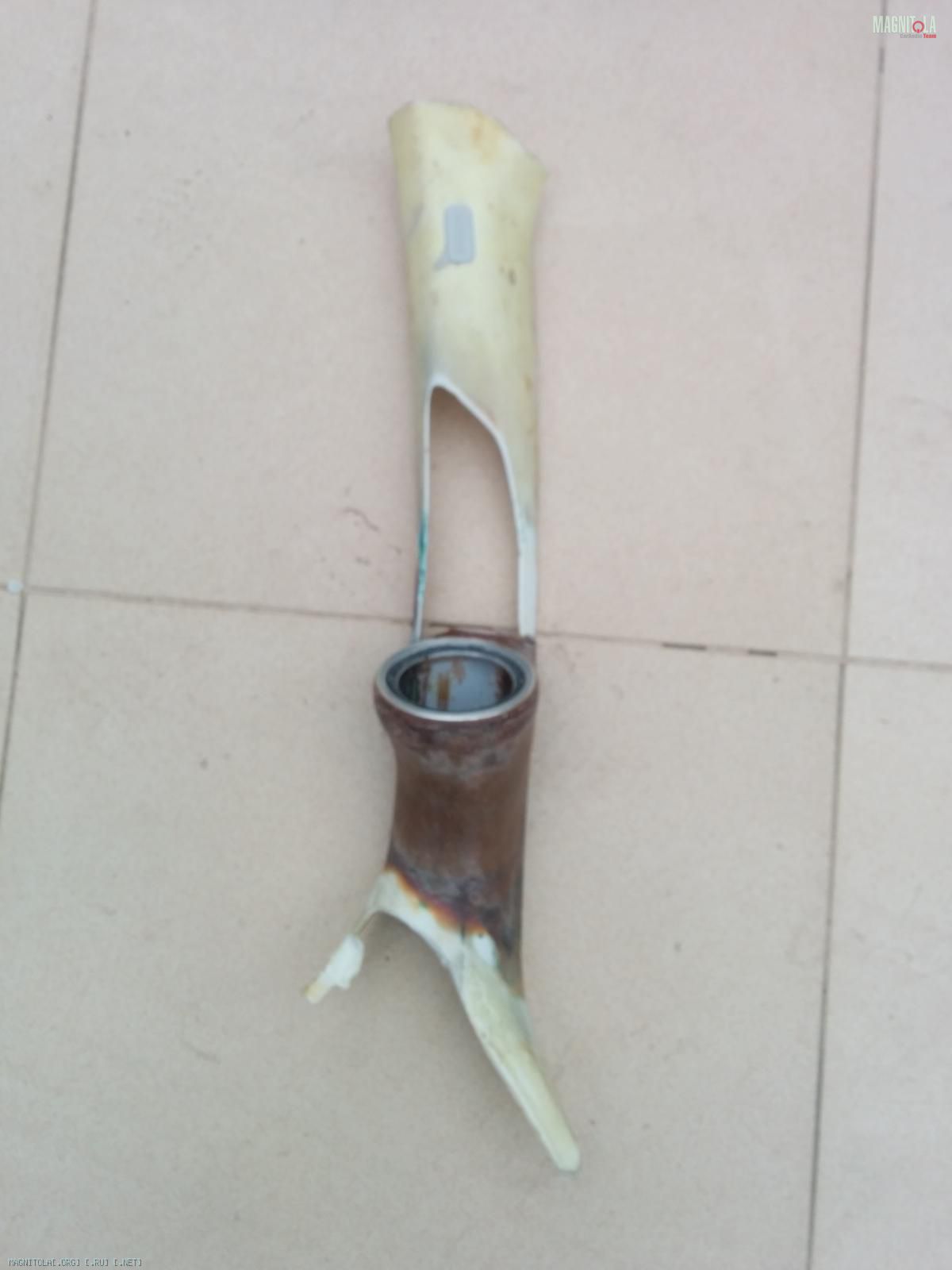

Сисяндры или стандартная процедура установки СЧ/ВЧ и грили

Увы, тут уже заводскую стилистику без ущерба звуку сохранить не удалось...

Дополнительное описание из истории https://www.drive2.ru/l/4737400/

СЧ в объеме + ПАС.

Автомобиль принимал участие в нескольких этапах EMMA 2016г. в классе "любитель без ограничений" и имеет скромные результаты
3-е место на этапе в Краснодаре и 4-е на финале в г. Ростов-на-дону.

Проводка

Питание
Для питания были применены: луженная медная проводка DAXX P02 и Premier 5 Ga, автоматы Art Sound, Premier, клеммы DAXX, КВТ, и 2 медные шины.

До распределителя питания и минусовой шины протянуты провода КГ50 и помещены в гофру.
В ходе инстала никто не пострадал.

Финиш!

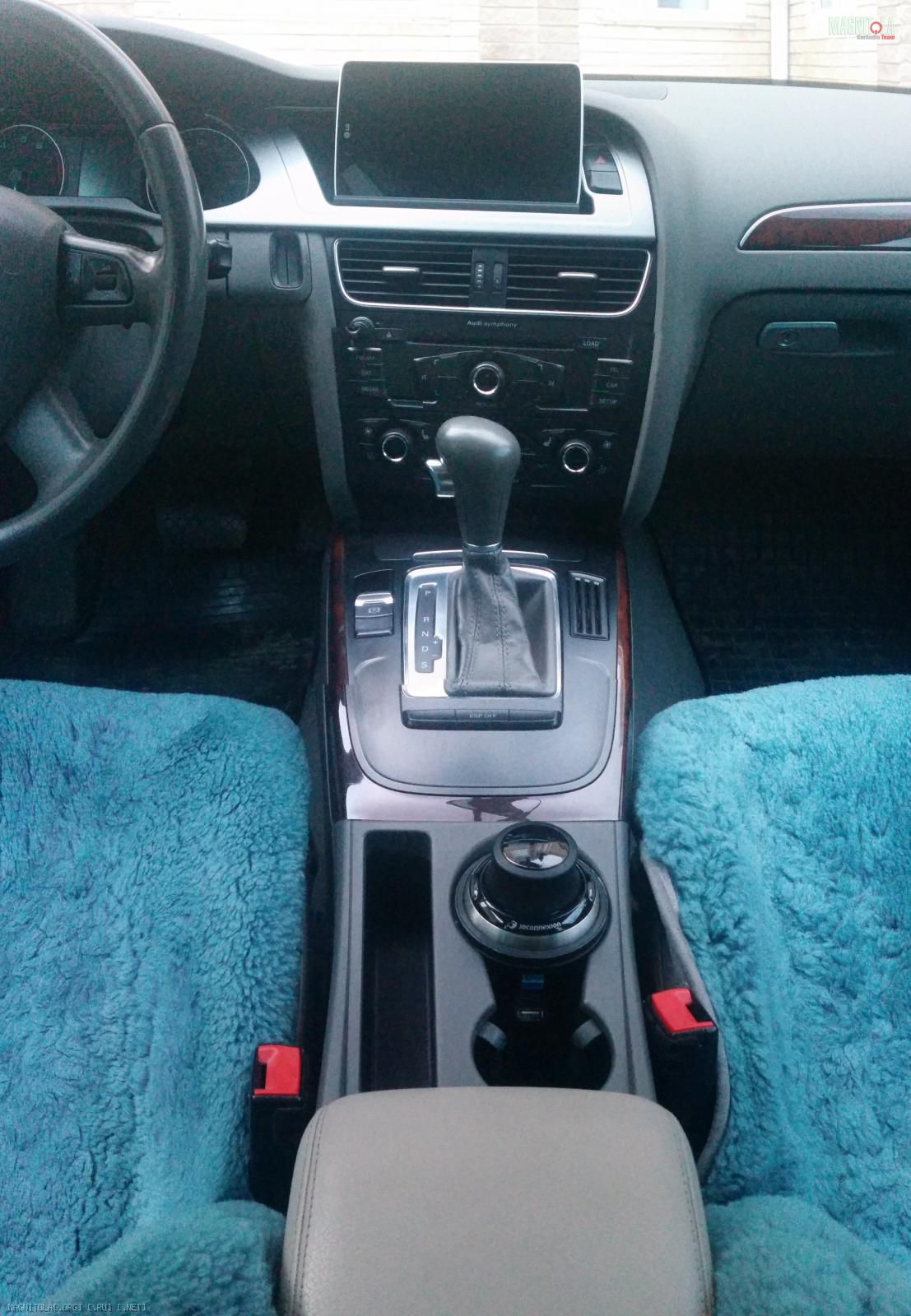

Общий вид инсталяции
