Opel Astra OPC J успеть поставить звук

  1. #1
    Ламер Мастер-приемщик Array Репутация: лучше не знать Аватар для jaff
    Регистрация
    25.01.2005
    Город/село
    МО
    Сообщений
    6,676
    Спасибо (Раздал)
    715
    Спасибо (Получил)
    8530
    Ветеран форума

    Opel Astra OPC J успеть поставить звук

    Всем привет.

    Я тут опять про опель напишу что нить

    Нажмите на изображение для увеличения
Название: GoAAAgBD_2A-960.jpg
Просмотров: 0
Размер:	256.2 Кб
ID:	1231188

    Это Opel Astra OPC J 2013г.в с мотором A2.0NFT (2 литра с турбонадувом 280л.с.), 6МКПП.

    Нажмите на изображение для увеличения
Название: C4B8010C-2570-417D-BC7A-694F63FB3860.jpeg
Просмотров: 0
Размер:	204.8 Кб
ID:	1223610

    Нажмите на изображение для увеличения
Название: 1227B075-C019-4BC4-BF0A-8B45507C9BEB.jpeg
Просмотров: 0
Размер:	250.6 Кб
ID:	1223612

    Нажмите на изображение для увеличения
Название: AE6C26F5-7CF9-4134-AC3C-3CB89AFF4D45.jpeg
Просмотров: 0
Размер:	221.6 Кб
ID:	1223608

    ДА куплена случайно.
    ДА обычное ведро GM.
    ДА жрет только 98/100й.
    ДА налог большой.
    ДА валит.

    и ДА если кто то захочет купить - я продам


    Аудиосистема:

    Твитеры DEGO Upgrade 2.5T
    Мидбасы Brax Matrix 6.1PP
    Сабвуфер Helix K10W
    Усилитель Helix P Six DSP mk2 (один на всю систему две полосы фронт + саб)
    Источник:
    Радио - ШГУ OEM Opel NAVI600
    HiRes - модуль Helix HEC HD USB установленный в Helix P Six DSP mk2 и Iphone 5SE 128Gb


    Нажмите на изображение для увеличения
Название: RcAAAgJdgOA-960.jpg
Просмотров: 0
Размер:	441.9 Кб
ID:	1231190





    Что бы не скучно провести лето - почему не собрать шлакобеску? Тем более есть все компоненты



    Нажмите на изображение для увеличения
Название: ff4238ds-960.jpg
Просмотров: 0
Размер:	472.3 Кб
ID:	1207712


    Как думаете какой результат в SPL будет?


    Полезные темы:

  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #2
    Ламер Мастер-приемщик Array Репутация: лучше не знать Аватар для jaff
    Регистрация
    25.01.2005
    Город/село
    МО
    Сообщений
    6,676
    Спасибо (Раздал)
    715
    Спасибо (Получил)
    8530
    Автор
    Ветеран форума

    Re: Opel Astra OPC J успеть поставить звук

    На самом деле инстал уже начался, но более простой.

    Не долго я смог слушать штатный премиум звук Infinity…(а это между прочим 7 колонок, сабвуфер и все это добро от усилителя) - решил запилить быстроинстал чего нибудь путного.

    Начал как обычно с багажника. Нужно компактно, красиво, быстросъемно — для продажи машины

    В OPC J нет запаски, зато есть отличный штатный "лоток" для размещения сабвуфера:


    Нажмите на изображение для увеличения
Название: 781bad5s-960.jpg
Просмотров: 0
Размер:	88.1 Кб
ID:	1207726

    Вот так он выглядит в машине, в нем болтается куча ненужного барахла

    Нажмите на изображение для увеличения
Название: 42e3ad5s-960.jpg
Просмотров: 0
Размер:	169.4 Кб
ID:	1207728

    Далее разработка проекта оформления багажника. На этом этапе, очень помогли друзья из магнитолы тим:



    Нажмите на изображение для увеличения
Название: 7d93ad5s-960.jpg
Просмотров: 0
Размер:	68.3 Кб
ID:	1207730

    Нажмите на изображение для увеличения
Название: 393ad5s-960.jpg
Просмотров: 0
Размер:	152.5 Кб
ID:	1207732

    На этой OPC J есть штаный фальшпол (опция называется Flexfloor), он хитрой формы - "ломается" пополам (деталь # 16)



    Нажмите на изображение для увеличения
Название: 6f5bad5s-960.jpg
Просмотров: 0
Размер:	128.2 Кб
ID:	1207734


    Пол устанавливается в 3х положениях (по высоте). Это сильно упростило мне задачу. Надо выкинуть штатную половицу и напилить все с нуля. Оставить только механизм регулировки по высоте. Под него спрятать корпус саба. В полике сделать отверстие для динамика сабвуфера.



    Нажмите на изображение для увеличения
Название: 3533ad5s-960.jpg
Просмотров: 0
Размер:	139.9 Кб
ID:	1207736

    Проект очень понравился, проект утвердил и запилил МДФ 18мм.

    Изготовление корпуса не хитрое, размеры идеально вписываются: 570мм х 170мм х 295мм (из18мм МДФ получилось 18литров.). Сабвуфер будет 10".



    Нажмите на изображение для увеличения
Название: 5d73ad5s-960.jpg
Просмотров: 0
Размер:	197.1 Кб
ID:	1207738

    Нажмите на изображение для увеличения
Название: 13f3ad5s-960.jpg
Просмотров: 0
Размер:	179.4 Кб
ID:	1207740

    Затем изготовление монтажной панели для усилителей:


    Нажмите на изображение для увеличения
Название: 9c8bad5s-960.jpg
Просмотров: 0
Размер:	164.7 Кб
ID:	1207748

    Что бы максимально плотно положить панель, и закрепить в штатные гайки (использовались для крепления штатного сабвуфера), пришлось поработать фрезером:


    Нажмите на изображение для увеличения
Название: a24bad5s-960.jpg
Просмотров: 0
Размер:	162.4 Кб
ID:	1207750

    Получился вот такой "первый" этаж


    Оставлен доступ к инструменту, компрессору и место для "барахла накидать"


    Нажмите на изображение для увеличения
Название: acbad5s-960.jpg
Просмотров: 0
Размер:	135.4 Кб
ID:	1207752

    Верхняя крышка (основной пол багажника). Которая все закроет.



    Нажмите на изображение для увеличения
Название: 372bad5s-960.jpg
Просмотров: 0
Размер:	271.8 Кб
ID:	1207756

    В одной из половинок сделано отверстие, сабвуфер будет "заподлицо" с поликом основным.



    Нажмите на изображение для увеличения
Название: 47abad5s-960.jpg
Просмотров: 0
Размер:	162.0 Кб
ID:	1207758



    Сабвуфер Helix K10W
    1. Много сравнил динамиков перед выбором.
    2. Просит малый обьем ЗЯ от 12литров
    3. Продается уже с фирменным грилем в комплекте.
    4. Выглядит просто отлично.


    Нажмите на изображение для увеличения
Название: 340ced5s-960.jpg
Просмотров: 0
Размер:	171.7 Кб
ID:	1207762


    Нажмите на изображение для увеличения
Название: ec0ced5s-960.jpg
Просмотров: 0
Размер:	188.9 Кб
ID:	1207764


    Красим ранее изготовленные панели из МДФ

    Нажмите на изображение для увеличения
Название: da2de35s-960.jpg
Просмотров: 0
Размер:	353.1 Кб
ID:	1207768


    Сабвуферный динамик крепится болтами к корпусу с использованием гаек


    Каждый из углов корпуса внутри — проливался эпоксидной смолой
    Провода для подключения динамика, решено не резать, выведены сразу из корпуса для подключению к усилителю

    Нажмите на изображение для увеличения
Название: f52de35s-960.jpg
Просмотров: 0
Размер:	88.4 Кб
ID:	1207770


    Нажмите на изображение для увеличения
Название: 2cade35s-960.jpg
Просмотров: 0
Размер:	196.6 Кб
ID:	1207772


    Нажмите на изображение для увеличения
Название: 92ade35s-960.jpg
Просмотров: 0
Размер:	162.2 Кб
ID:	1207774


    Нажмите на изображение для увеличения
Название: 7aade35s-960.jpg
Просмотров: 0
Размер:	224.2 Кб
ID:	1207776


    Корпус так же покрашен, протестирован на герметичность


    Нажмите на изображение для увеличения
Название: 666de35s-960.jpg
Просмотров: 0
Размер:	226.4 Кб
ID:	1207778


    Установлен в машину

    Собрана и перетянута карпетом панель фальшпола.

    Нажмите на изображение для увеличения
Название: 7e6de35s-960.jpg
Просмотров: 0
Размер:	201.3 Кб
ID:	1207780

    Нажмите на изображение для увеличения
Название: 5f6de35s-960.jpg
Просмотров: 0
Размер:	211.3 Кб
ID:	1207782

    Для доступа к "подвалу" повторил штатную систему типа "веревочка"


    Нажмите на изображение для увеличения
Название: 62ede35s-960.jpg
Просмотров: 0
Размер:	183.0 Кб
ID:	1207786


    Для крепления полки к осям которые ездят по направляющим — использована деталь из комплекта "шпингалет"

    Нажмите на изображение для увеличения
Название: 6b9de35s-960.jpg
Просмотров: 0
Размер:	238.9 Кб
ID:	1207788


    Нажмите на изображение для увеличения
Название: 7a3f535s-960.jpg
Просмотров: 0
Размер:	358.3 Кб
ID:	1207790

    Получился вполне "Stock look" или «#### отличишь»

    Нажмите на изображение для увеличения
Название: 95ede35s-960.jpg
Просмотров: 0
Размер:	275.3 Кб
ID:	1207792


    Нажмите на изображение для увеличения
Название: 9fede35s-960.jpg
Просмотров: 0
Размер:	177.3 Кб
ID:	1207794

    Нажмите на изображение для увеличения
Название: f91de35s-960.jpg
Просмотров: 0
Размер:	270.3 Кб
ID:	1207796


























  4. #3
    Ламер Мастер-приемщик Array Репутация: лучше не знать Аватар для jaff
    Регистрация
    25.01.2005
    Город/село
    МО
    Сообщений
    6,676
    Спасибо (Раздал)
    715
    Спасибо (Получил)
    8530
    Автор
    Ветеран форума

    Re: Opel Astra OPC J успеть поставить звук

    В продолжение "быстроинстала" — установка усилителей.
    Концепция системы была простая: две полосы на фронте + компактный сабвуфер и все это включено от одного 6 канального усилителя с встроенным звуковым процессором, полный "stock look" и минимум затрат. Но и обязательно мощный моноблок на пару лютых двенашек в съемном ФИ корпусе — что бы пошуметь на серевках)

    Усилители встали на "первый этаж" пола
    1. крепление болтами м5, для крепления использованы "усовые гайки"

    Нажмите на изображение для увеличения
Название: 8c80335s-960.jpg
Просмотров: 0
Размер:	151.4 Кб
ID:	1208718

    2. для проводки от сабвуфера (выведена каждая катушка отдельно 2+2 Ом) — фрезерован канал в МДФ

    Нажмите на изображение для увеличения
Название: 1d80335s-960.jpg
Просмотров: 0
Размер:	382.3 Кб
ID:	1208720

    Нажмите на изображение для увеличения
Название: 5780335s-960.jpg
Просмотров: 0
Размер:	149.3 Кб
ID:	1208722


    Второй усилитель ESX SE7000D планировалось использовать для съемной шлакобески на EMMA ESPL, сигнал он получает от основного Helix P Six DSP mk2.

    Нажмите на изображение для увеличения
Название: 940335s-960.jpg
Просмотров: 0
Размер:	242.3 Кб
ID:	1208724

    Моноблок мощный, с собственным охлаждением "на выдувание"

    Нажмите на изображение для увеличения
Название: bf40335s-960.jpg
Просмотров: 0
Размер:	209.8 Кб
ID:	1208726


    Для вентиляторов — так же фрезерован канал отвода потока воздуха
    Получается такая инсталяция

    Нажмите на изображение для увеличения
Название: 3dc0335s-960.jpg
Просмотров: 0
Размер:	145.6 Кб
ID:	1208728

    Нажмите на изображение для увеличения
Название: 1820335s-960.jpg
Просмотров: 0
Размер:	159.0 Кб
ID:	1208730

    Нажмите на изображение для увеличения
Название: 2220335s-960.jpg
Просмотров: 0
Размер:	166.3 Кб
ID:	1208732


    Для начала взял сигнал высокого уровня с штатного усилителя

    Нажмите на изображение для увеличения
Название: c20335s-960.jpg
Просмотров: 0
Размер:	181.1 Кб
ID:	1208734

    Для питания всей системы закуплены 10 метров Daxx P01 (0Ga или 50кв.мм). В Astra J "два нуля" великолепно пролетели сквозь штатный уплотнитель моторного жгута.

    Нажмите на изображение для увеличения
Название: d5a0335s-960.jpg
Просмотров: 0
Размер:	190.7 Кб
ID:	1208736

    Нажмите на изображение для увеличения
Название: 4ba0335s-960.jpg
Просмотров: 0
Размер:	207.8 Кб
ID:	1208738

    Нажмите на изображение для увеличения
Название: c7a0335s-960.jpg
Просмотров: 0
Размер:	233.3 Кб
ID:	1208740

    Штатная масса на кузов автомобиля так же заменена на кабель 0Ga

    Нажмите на изображение для увеличения
Название: 9d60335s-960.jpg
Просмотров: 0
Размер:	375.2 Кб
ID:	1208742



    Штатный провод + от АКБ до блока предохранителей = 35кв.мм и прикручен болтом к штатному дистрибутору питания блока

    Нажмите на изображение для увеличения
Название: 47db3f5s-960.jpg
Просмотров: 0
Размер:	160.9 Кб
ID:	1208748

    Откручиваем сток, находим 30см провода 0Ga (53кв.мм) и изготавливаем новый кусок.

    Нажмите на изображение для увеличения
Название: cabb3f5s-960.jpg
Просмотров: 0
Размер:	375.0 Кб
ID:	1208750


    Прикручиваем на штатный делитель блока предохранителей.
    С одной стороны — простой прямой наконечник ТМЛ50-8 (болт м8)

    Нажмите на изображение для увеличения
Название: 847b3f5s-960.jpg
Просмотров: 0
Размер:	422.3 Кб
ID:	1208754

    Нажмите на изображение для увеличения
Название: 8c7b3f5s-960.jpg
Просмотров: 0
Размер:	379.4 Кб
ID:	1208756

    Нажмите на изображение для увеличения
Название: 6a7b3f5s-960.jpg
Просмотров: 0
Размер:	388.9 Кб
ID:	1208758


    Штатная пластина — медная, луженая, толстая и широкая.
    Все закрывается в штатном корпусе (на фото не до конца защелкнут)

    Нажмите на изображение для увеличения
Название: 8a7b3f5s-960.jpg
Просмотров: 0
Размер:	172.5 Кб
ID:	1208762

    Нажмите на изображение для увеличения
Название: 7a7b3f5s-960.jpg
Просмотров: 0
Размер:	167.3 Кб
ID:	1208766

    Для подключения к АКБ, нужен угловой наконечник ТМЛ50-10

    Нажмите на изображение для увеличения
Название: 73f5s-960.jpg
Просмотров: 0
Размер:	213.9 Кб
ID:	1208770


    Штатный предохранитель на клемме АКБ 250 амп (у опеля есть варианты:
    1. GM 13315311 Предохранитель, главный (1 X 300, 4 X 100 Амп)
    2. GM 13408182 Предохранитель, главный (1 X 250, 3 X 100, 1 X 80 Амп)

    Нажмите на изображение для увеличения
Название: d9073f5s-960.jpg
Просмотров: 0
Размер:	370.4 Кб
ID:	1208774


    На провод который уходит в салон для подключения, потребуется обжать еще один угловой наконечник ТМЛ50-8
    Подключается на штатный делитель, предохранители midi (макс. номинал 200амп. : для заказа VAG N10 525 510 Предохранитель электрический, Tesla серии FD *** A), или знакомые нам в автозвуке miniANL (которые есть до 300амп)

    Нажмите на изображение для увеличения
Название: b873f5s-960.jpg
Просмотров: 0
Размер:	327.0 Кб
ID:	1208776



    Под капотом получился полный Fool stock вид, никаких лишних проводов.



    Нажмите на изображение для увеличения
Название: 1b873f5s-960.jpg
Просмотров: 0
Размер:	371.8 Кб
ID:	1208782


    Нажмите на изображение для увеличения
Название: ca260ads-960.jpg
Просмотров: 0
Размер:	290.1 Кб
ID:	1218008

    Нажмите на изображение для увеличения
Название: 25260ads-960.jpg
Просмотров: 0
Размер:	310.5 Кб
ID:	1218010





    Багажник так же получился Fool Stock вид + целиком сохранил функционал


    Нажмите на изображение для увеличения
Название: e3g335s-960.jpg
Просмотров: 0
Размер:	240.9 Кб
ID:	1208744




    Astra J GTC J OPC J очень удобные для инстала автомобили, используя современное оборудование - получается превосходный результат.


  5. #4
    Ламер Мастер-приемщик Array Репутация: лучше не знать Аватар для jaff
    Регистрация
    25.01.2005
    Город/село
    МО
    Сообщений
    6,676
    Спасибо (Раздал)
    715
    Спасибо (Получил)
    8530
    Автор
    Ветеран форума

    Re: Opel Astra OPC J успеть поставить звук

    Давно я тут ничего не писал, а тем временем по машине проведена колоссальная работа! Еще не много и машина будет окончательно собрана.

    Самая глобальная часть работы - это конечно шумовиброизоляция автомобиля.

    Машина изначально тихая, производитель автомобиля использует довольно много шумопоглощающих материалов (типо вспененного ППУ и войлока), вибродемпфера используют мало и очень локально…
    Классическое начало было положено с разборки автомобиля.
    (Возможно пригодится для последователей — комплект пистонов для дверей и задних боковин, номера для заказа:
    GM 13252119 Клипса крепления обшивки передней двери 4шт
    GM 13252118 Фиксатор внутренней панели двери 32шт

    На порогах, двери задка и мелких облицовках багажного отделения используют 24405740 Зажим, крепление крышки задней концевой панели, но их нереально сломать и к заказу не требуются)


    Нажмите на изображение для увеличения
Название: 23gc1ds-960.jpg
Просмотров: 0
Размер:	236.8 Кб
ID:	1217694

    Нажмите на изображение для увеличения
Название: ffgc1ds-960.jpg
Просмотров: 0
Размер:	255.9 Кб
ID:	1217696

    Нажмите на изображение для увеличения
Название: bc80c1ds-960.jpg
Просмотров: 0
Размер:	288.5 Кб
ID:	1217698



    Для виброизоляции использовались материалы компании Standart group из города Миасс.
    Вибродемпфер Standart group Deloud Best 3мм (листы размером 500х500мм, заявленный производителем КМП 0.5)

    Нажмите на изображение для увеличения
Название: 4540c1ds-960.jpg
Просмотров: 0
Размер:	319.4 Кб
ID:	1217700

    Нажмите на изображение для увеличения
Название: b740c1ds-960.jpg
Просмотров: 0
Размер:	387.6 Кб
ID:	1217702


    Автомобиль трехдверный хеч, пришлось полазить в позе кормящей утки

    Нажмите на изображение для увеличения
Название: 44c0c1ds-960.jpg
Просмотров: 0
Размер:	266.9 Кб
ID:	1217704

    Нажмите на изображение для увеличения
Название: 2c0c1ds-960.jpg
Просмотров: 0
Размер:	290.0 Кб
ID:	1217706


    На современном автомобиле (пусть даже опель…) очень много электронных блоков, тут по салону раскидано около 20й! устройств.


    Нажмите на изображение для увеличения
Название: 35c0c1ds-960.jpg
Просмотров: 0
Размер:	362.5 Кб
ID:	1217708

    Нажмите на изображение для увеличения
Название: 820c1ds-960.jpg
Просмотров: 0
Размер:	399.3 Кб
ID:	1217710

    Нажмите на изображение для увеличения
Название: f420c1ds-960.jpg
Просмотров: 0
Размер:	457.1 Кб
ID:	1217712

    Нажмите на изображение для увеличения
Название: 5620c1ds-960.jpg
Просмотров: 0
Размер:	403.5 Кб
ID:	1217714



    Переднюю часть автомобиля не разбирали.

    Нажмите на изображение для увеличения
Название: 5d20c1ds-960.jpg
Просмотров: 0
Размер:	391.2 Кб
ID:	1217716

    Нажмите на изображение для увеличения
Название: 8320c1ds-960.jpg
Просмотров: 0
Размер:	350.7 Кб
ID:	1217718



    Для шумопоглощения, на потолочной панели использован классический материал Standart group Isoflex Acoustic Light 15мм (листы размером 750х1000мм)


    Нажмите на изображение для увеличения
Название: 2060c1ds-960.jpg
Просмотров: 0
Размер:	324.5 Кб
ID:	1217720



    По остальным кузовным панелям, для шумопоглощения использован материал Standart group с названием Стандарт Recycle 4мм (листы размером 750х1000мм)

    Нажмите на изображение для увеличения
Название: be60c1ds-960.jpg
Просмотров: 0
Размер:	346.3 Кб
ID:	1217722

    Нажмите на изображение для увеличения
Название: ad60c1ds-960.jpg
Просмотров: 0
Размер:	360.7 Кб
ID:	1217724



    У материала очень качественный клей, ошибки не прощает…



    Нажмите на изображение для увеличения
Название: 4ee0c1ds-960.jpg
Просмотров: 0
Размер:	342.8 Кб
ID:	1217726



    Пластиковые детали интерьера обработаны более простым вибродемпфером Standart group с названием Изопласт Плюс «На все времена» 2мм (листы размером 500х700мм, заявленый производителем КМП 0.23)



    Нажмите на изображение для увеличения
Название: 2b10c1ds-960.jpg
Просмотров: 0
Размер:	261.0 Кб
ID:	1217728

    Нажмите на изображение для увеличения
Название: 2f10c1ds-960.jpg
Просмотров: 0
Размер:	421.5 Кб
ID:	1217730


    Заранее напишу, что салон собрался "впритирочку" болеее толстые материалы я бы не рискнул использовать, это сильно усложнит обратную сборку…






  6. #5
    Ламер Мастер-приемщик Array Репутация: лучше не знать Аватар для jaff
    Регистрация
    25.01.2005
    Город/село
    МО
    Сообщений
    6,676
    Спасибо (Раздал)
    715
    Спасибо (Получил)
    8530
    Автор
    Ветеран форума

    Re: Opel Astra OPC J успеть поставить звук

    Так же расскажу Вам про затею лютую, проводку для супераудиосистемы моей

    Нажмите на изображение для увеличения
Название: fde73eds-960.jpg
Просмотров: 0
Размер:	284.8 Кб
ID:	1217732



    Машиной занимался Андреичъ ,

    Сразу заложил в машине крепление для проводки и саму проволку.



    Нажмите на изображение для увеличения
Название: aacd81ds-960.jpg
Просмотров: 0
Размер:	158.2 Кб
ID:	1217734

    Нажмите на изображение для увеличения
Название: 5ad81ds-960.jpg
Просмотров: 0
Размер:	241.3 Кб
ID:	1217736

    Нажмите на изображение для увеличения
Название: edad81ds-960.jpg
Просмотров: 0
Размер:	184.6 Кб
ID:	1217738

    Нажмите на изображение для увеличения
Название: 1bad81ds-960.jpg
Просмотров: 0
Размер:	207.8 Кб
ID:	1217740


    Тут же и выявилась одна очень удобная особенность применения проволки в машине — согнул лом один раз и он повторяет форму предмета

    Нажмите на изображение для увеличения
Название: ee6d81ds-960.jpg
Просмотров: 0
Размер:	237.5 Кб
ID:	1217742

    Нажмите на изображение для увеличения
Название: e56d81ds-960.jpg
Просмотров: 0
Размер:	198.3 Кб
ID:	1217744



    Нажмите на изображение для увеличения
Название: IMG_5159.jpg
Просмотров: 0
Размер:	123.9 Кб
ID:	1217746


  7. #6
    Ламер Мастер-приемщик Array Репутация: лучше не знать Аватар для jaff
    Регистрация
    25.01.2005
    Город/село
    МО
    Сообщений
    6,676
    Спасибо (Раздал)
    715
    Спасибо (Получил)
    8530
    Автор
    Ветеран форума

    Re: Opel Astra OPC J успеть поставить звук

    Даже миды уже поставил в дверки я

    Мидбасы мне презентовали чемпионские, которые проехав сезон EMMA — посетили еврофинал в Зальцбурге… намоленые бракс матрикс 6.1pp
    Подиума не будет, поэтому инстал прост:
    Смотрим на отверстие в двери

    Нажмите на изображение для увеличения
Название: 2813c6ds-960.jpg
Просмотров: 0
Размер:	273.1 Кб
ID:	1217928



    Высота штатного динамика (вместе с подиумом) 35мм.



    Нажмите на изображение для увеличения
Название: 44f3c6ds-960.jpg
Просмотров: 0
Размер:	133.3 Кб
ID:	1217930



    Основу я вырезаю из МДФ 25мм.

    Нажмите на изображение для увеличения
Название: 7013c6ds-960.jpg
Просмотров: 0
Размер:	410.6 Кб
ID:	1217932


    Нажмите на изображение для увеличения
Название: 2c13c6ds-960.jpg
Просмотров: 0
Размер:	290.0 Кб
ID:	1217934



    Левая/правая формы зеркальные.
    Фрезер вещь полезная!



    Нажмите на изображение для увеличения
Название: fc13c6ds-960.jpg
Просмотров: 0
Размер:	325.0 Кб
ID:	1217936


    Нажмите на изображение для увеличения
Название: 5613c6ds-960.jpg
Просмотров: 0
Размер:	373.1 Кб
ID:	1217938



    Нажмите на изображение для увеличения
Название: b213c6ds-960.jpg
Просмотров: 0
Размер:	344.4 Кб
ID:	1217940

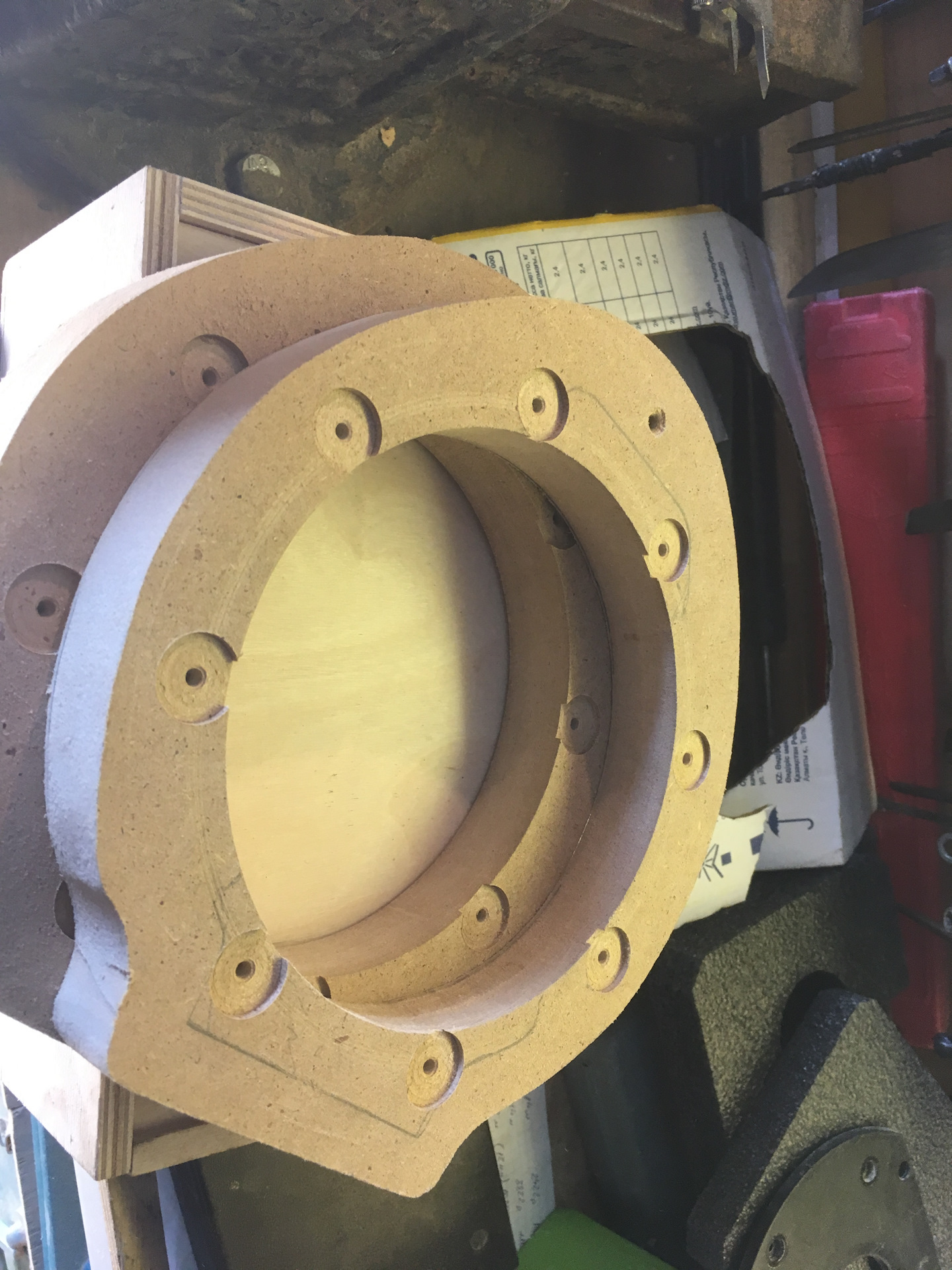

    Крепление динамика с помощью усовых мебельных гаек М4






    Нажмите на изображение для увеличения
Название: 2713c6ds-960.jpg
Просмотров: 0
Размер:	317.5 Кб
ID:	1217942



    Углубление необходимо для установки гайки и плотного прилегания проставки к металлу


    Нажмите на изображение для увеличения
Название: cf13c6ds-960.jpg
Просмотров: 0
Размер:	192.0 Кб
ID:	1217944


    Я использую свою методику усиления установки мидбаса, система «бутерброд». Для установки внутреннего кольца — мне потребовалось спилить загнутые края отверстия для монтажа динамика.




    Нажмите на изображение для увеличения
Название: df13c6ds-960.jpg
Просмотров: 0
Размер:	414.9 Кб
ID:	1217946


    Мой бутерброд из алюминия 10мм (ставится внутри двери), МДФ 25мм (ставится снаружи двери), нержавейка 12мм (опорное кольцо динамика).


    Нажмите на изображение для увеличения
Название: 2893c6ds-960.jpg
Просмотров: 0
Размер:	167.4 Кб
ID:	1217948


    Пробная сборка


    Нажмите на изображение для увеличения
Название: 6093c6ds-960.jpg
Просмотров: 0
Размер:	225.0 Кб
ID:	1217950


    Нажмите на изображение для увеличения
Название: 7093c6ds-960.jpg
Просмотров: 0
Размер:	213.2 Кб
ID:	1217952


    Сборка на двери


    Нажмите на изображение для увеличения
Название: b893c6ds-960.jpg
Просмотров: 0
Размер:	377.0 Кб
ID:	1217954


    И конечный результат


    Нажмите на изображение для увеличения
Название: b7e3c6ds-960.jpg
Просмотров: 0
Размер:	215.3 Кб
ID:	1217956



    Нажмите на изображение для увеличения
Название: 15f526ds-960.jpg
Просмотров: 0
Размер:	273.8 Кб
ID:	1217958


    Нажмите на изображение для увеличения
Название: 13f526ds-960.jpg
Просмотров: 0
Размер:	410.1 Кб
ID:	1217960


    Вторая дверь делается аналогично


  8. #7
    Ламер Мастер-приемщик Array Репутация: лучше не знать Аватар для jaff
    Регистрация
    25.01.2005
    Город/село
    МО
    Сообщений
    6,676
    Спасибо (Раздал)
    715
    Спасибо (Получил)
    8530
    Автор
    Ветеран форума

    Re: Opel Astra OPC J успеть поставить звук

    Самое интересно в процессе прокладки проводов на Opel Astra J (GTC J, OPC J) это проход в двери

    Есть варианты:

    1. Просверлить дверной разъем
    2. Пустить провода ниже штатного разъема двери
    www.drive2.ru/l/2234427/
    3. Поставить вторую гофру для проводов к мидбасам.
    Нам обязательно необходимо выбрать самый сложный способ и широкий гараж

    Нажмите на изображение для увеличения
Название: fd9faads-960.jpg
Просмотров: 0
Размер:	192.3 Кб
ID:	1217962



    В передней стойке Astra GTC J уже есть отверстие (закрыто заглушкой)

    Нажмите на изображение для увеличения
Название: 815faads-960.jpg
Просмотров: 0
Размер:	328.5 Кб
ID:	1217964



    Буду использовать это отверстие.
    Покупается Г образная гофра
    Снимаются заглушки.


    Нажмите на изображение для увеличения
Название: 575faads-960.jpg
Просмотров: 0
Размер:	338.6 Кб
ID:	1217966


    Отверстие под гофру необходимо 25мм
    (В стойке отверстие штатное чуть больше, поэтому использую пробку как переходник)


    Нажмите на изображение для увеличения
Название: 93dfaads-960.jpg
Просмотров: 0
Размер:	351.1 Кб
ID:	1217968



    Следующее, что необходимо сделать — просто снять двери
    Дверной разъем, 4 болта петель и болт крепления ограничителя.


    Нажмите на изображение для увеличения
Название: 563faads-960.jpg
Просмотров: 0
Размер:	324.8 Кб
ID:	1217970


    Нажмите на изображение для увеличения
Название: 3a3faads-960.jpg
Просмотров: 0
Размер:	176.6 Кб
ID:	1217972



    До снятия дверей — заклейте торцы и пороги бумажной лентой, сохранит лак на деталях.


    Нажмите на изображение для увеличения
Название: 23bfaads-960.jpg
Просмотров: 0
Размер:	219.8 Кб
ID:	1217974

    Нажмите на изображение для увеличения
Название: 7bb0eads-960.jpg
Просмотров: 0
Размер:	198.4 Кб
ID:	1217976



    Сверлом 25мм — отверстие в торце двери

    Нажмите на изображение для увеличения
Название: 79b06ads-960.jpg
Просмотров: 0
Размер:	300.2 Кб
ID:	1217978


    Нажмите на изображение для увеличения
Название: b27faads-960.jpg
Просмотров: 0
Размер:	401.0 Кб
ID:	1217980



    Подкрасить не забудте!


    Нажмите на изображение для увеличения
Название: a4ffaads-960.jpg
Просмотров: 0
Размер:	356.1 Кб
ID:	1217982


    Примерить гофру до сборки

    Нажмите на изображение для увеличения
Название: efffaads-960.jpg
Просмотров: 0
Размер:	291.6 Кб
ID:	1217984

    Нажмите на изображение для увеличения
Название: bfffaads-960.jpg
Просмотров: 0
Размер:	332.9 Кб
ID:	1217986



    Это отверстие в стойке с завода

    Нажмите на изображение для увеличения
Название: e0806ads-960.jpg
Просмотров: 0
Размер:	258.5 Кб
ID:	1217988


    Нажмите на изображение для увеличения
Название: f0806ads-960.jpg
Просмотров: 0
Размер:	255.1 Кб
ID:	1217990


    Повторить с правой стороной потребуется…

    Нажмите на изображение для увеличения
Название: af806ads-960.jpg
Просмотров: 0
Размер:	209.7 Кб
ID:	1217992


    Нажмите на изображение для увеличения
Название: 48406ads-960.jpg
Просмотров: 0
Размер:	380.0 Кб
ID:	1217994



    Крепление двери не требует (не предусмотрено) регулировки.
    Получилось как с завода

    Нажмите на изображение для увеличения
Название: 1b406ads-960.jpg
Просмотров: 0
Размер:	302.2 Кб
ID:	1217996

    Нажмите на изображение для увеличения
Название: 4fb06ads-960.jpg
Просмотров: 0
Размер:	280.5 Кб
ID:	1217998


    Провода в астре в стойку входят через огромную дыру размером с ладошку!

    Нажмите на изображение для увеличения
Название: IMG_5140.jpg
Просмотров: 0
Размер:	146.6 Кб
ID:	1218000

    Отверстие уплотняется заводским поролоном

    Нажмите на изображение для увеличения
Название: IMG_5149.jpg
Просмотров: 0
Размер:	118.2 Кб
ID:	1218002


    Поэтому после установки гофры - более никаких проблем завести в двери любой размер провода)

    Нажмите на изображение для увеличения
Название: IMG_5159.jpg
Просмотров: 0
Размер:	123.9 Кб
ID:	1218004










  9. #8
    Ламер Мастер-приемщик Array Репутация: лучше не знать Аватар для jaff
    Регистрация
    25.01.2005
    Город/село
    МО
    Сообщений
    6,676
    Спасибо (Раздал)
    715
    Спасибо (Получил)
    8530
    Автор
    Ветеран форума

    Re: Opel Astra OPC J успеть поставить звук

    Я тут выше уже выкладывал фотку проводов для этой машины, напишу чуть подробнее т.к. было решено заморочиться:

    Сегодня я расскажу насколько мне было скучно, что я решил сам сделать акустические провода для подключения динамиков
    Затея оказалась сложная, потому что катушек Mundorf с большими номиналами в аудиомании нет…

    Нажмите на изображение для увеличения
Название: 79073eds-960.jpg
Просмотров: 0
Размер:	141.8 Кб
ID:	1218014


    По моим прикидкам, для OPC J и проводки по крыше мне требовалось:
    7 метров левый мидбас
    6 метров левый твитер
    6 метров правый мидбас
    5 метров правый твитер

    Поэтому я искал катушки с номиналами ~10mH


    Нажмите на изображение для увеличения
Название: db873eds-960.jpg
Просмотров: 0
Размер:	194.7 Кб
ID:	1218016



    тк проволки мне требовалось много:
    Сдвоенные +/- на мид и простая пара на вч — звучит просто ) однако это ровно 74 метра проводника…
    Скажу заранее, что на выбраной катушке оказалось более 100 метров!
    Но катушки пришлось купить две (продавать хотели только парами...с аргументацией где мы еще найдем такого дурака на вторую катушку??? )

    Нажмите на изображение для увеличения
Название: 47c73eds-960.jpg
Просмотров: 0
Размер:	376.3 Кб
ID:	1218018

    Диаметр проводника 1.4мм
    Проволка в лаке, очень прочное покрытие, но для изоляции потребуется трубка из фторопласта:

    Нажмите на изображение для увеличения
Название: 9b273eds-960.jpg
Просмотров: 0
Размер:	257.3 Кб
ID:	1218020


    Нашел в наличии и все размеры тут
    prodiel.ru
    На жилу 1.4мм — отлично подходит трубка с Ф 1.68мм

    Нажмите на изображение для увеличения
Название: 37273eds-960.jpg
Просмотров: 0
Размер:	193.5 Кб
ID:	1218022


    Катушка 100 метров не дешевое удовольствие.



    Нажмите на изображение для увеличения
Название: cb273eds-960.jpg
Просмотров: 0
Размер:	332.1 Кб
ID:	1218024



    Дальше вы три раза передумаете при попытке засунуть проволку в трубку на длине 5 метров и просто выкините все в мусорку, если длина будет 7 метров
    А тут на фото 74 метра ада и садомии

    Нажмите на изображение для увеличения
Название: de73eds-960.jpg
Просмотров: 0
Размер:	199.9 Кб
ID:	1218026

    Нажмите на изображение для увеличения
Название: fde73eds-960.jpg
Просмотров: 0
Размер:	284.8 Кб
ID:	1218028



    А дальше мелочи, оконцевать ваш кабель и сделать маркировку:








    Нажмите на изображение для увеличения
Название: 5573eds-960.jpg
Просмотров: 0
Размер:	100.5 Кб
ID:	1218030

    Нажмите на изображение для увеличения
Название: 65573eds-960.jpg
Просмотров: 0
Размер:	266.7 Кб
ID:	1218032

    Нажмите на изображение для увеличения
Название: 9d573eds-960.jpg
Просмотров: 0
Размер:	230.9 Кб
ID:	1218034

    Нажмите на изображение для увеличения
Название: e3573eds-960.jpg
Просмотров: 0
Размер:	153.0 Кб
ID:	1218036



    Очень удобно в салон залетели проводочки


    Нажмите на изображение для увеличения
Название: IMG_5223.jpg
Просмотров: 0
Размер:	274.7 Кб
ID:	1218038


    Разводочка по крыше вся

    Нажмите на изображение для увеличения
Название: IMG_5173.jpg
Просмотров: 0
Размер:	235.6 Кб
ID:	1218040

    Нажмите на изображение для увеличения
Название: IMG_5176.jpg
Просмотров: 0
Размер:	161.3 Кб
ID:	1218042

    Нажмите на изображение для увеличения
Название: IMG_5174.jpg
Просмотров: 0
Размер:	154.3 Кб
ID:	1218044

    Нажмите на изображение для увеличения
Название: IMG_5177.jpg
Просмотров: 0
Размер:	198.6 Кб
ID:	1218046

    Нажмите на изображение для увеличения
Название: IMG_5243.jpg
Просмотров: 0
Размер:	343.5 Кб
ID:	1218048
    Нажмите на изображение для увеличения
Название: IMG_5251.jpg
Просмотров: 0
Размер:	237.1 Кб
ID:	1218050

    Нажмите на изображение для увеличения
Название: IMG_5248.jpg
Просмотров: 0
Размер:	213.2 Кб
ID:	1218052




  10. #9
    Ламер Мастер-приемщик Array Репутация: лучше не знать Аватар для jaff
    Регистрация
    25.01.2005
    Город/село
    МО
    Сообщений
    6,676
    Спасибо (Раздал)
    715
    Спасибо (Получил)
    8530
    Автор
    Ветеран форума

    Re: Opel Astra OPC J успеть поставить звук

    Сегодня я напишу Вам про одну бестолковую работу которую я проделал и на текущий момент не решил возникшую проблему)

    В машине есть салонное зеркало

    Нажмите на изображение для увеличения
Название: 7e7ff2ds-960.jpg
Просмотров: 0
Размер:	266.1 Кб
ID:	1218236

    Есть контроллер управления DSP Helix который согласует штатные кнопки на руле и доступные регулировки Helix P Six DSP mk2 (основная громкость, громкость сабвуфера, переключение пресетов)

    Нажмите на изображение для увеличения
Название: IMG_5520.jpg
Просмотров: 0
Размер:	180.8 Кб
ID:	1218238


    Отдельное спасибо Илье с нашего замечательного форума магнитолы - который распечатала корпус для платы на 3D принтере.

    К контролеру подключается дисплей для индикации уровней громкости и пресетов

    Нажмите на изображение для увеличения
Название: 835ff2ds-960.jpg
Просмотров: 0
Размер:	183.5 Кб
ID:	1218240


    Подключение контроллера в Astra J (GTC J, OPC J) весьма простое.

    Найдена схема управления штатной магнитолой с руля

    Нажмите на изображение для увеличения
Название: Схема подключения управлятор 3.0.jpeg
Просмотров: 0
Размер:	70.3 Кб
ID:	1218264

    Из схемы видно, что кнопки на руле резистивные и сигнал их классический до блока салонного оборудования BCM, далее блок транслирует команды кнопок в CAN шину автомобиля для управления штатным головным устройством.
    Контроллер (ПУЛЬТ) включается до блока BCM, от блока отделяется эта линия с руля (что бы не было дальнейшей трансляции команд в CAN шину).



    Задумка была встроить дисплей в зеркало

    Для тех кто будет искать как разобрать зеркало с фотохромным затемнением от Opel Astra J или GTC J

    Нажмите на изображение для увеличения
Название: e2dff2ds-960.jpg
Просмотров: 0
Размер:	349.9 Кб
ID:	1218242

    Нажмите на изображение для увеличения
Название: 92dff2ds-960.jpg
Просмотров: 0
Размер:	291.3 Кб
ID:	1218244



    Рамка на простых защелках

    Нажмите на изображение для увеличения
Название: 96dff2ds-960.jpg
Просмотров: 0
Размер:	271.0 Кб
ID:	1218246



    На обратной стороне зеркала — не много места для размещения еще чего либо постороннего

    Нажмите на изображение для увеличения
Название: f5dff2ds-960.jpg
Просмотров: 0
Размер:	200.0 Кб
ID:	1218248

    Нажмите на изображение для увеличения
Название: 43dff2ds-960.jpg
Просмотров: 0
Размер:	193.7 Кб
ID:	1218250



    Напомню что зеркало фотохромное - сам элемент не классический
    Элемент состоит из двух склеенных стекол, между которыми пленка.




    Нажмите на изображение для увеличения
Название: 3c3ff2ds-960.jpg
Просмотров: 0
Размер:	160.9 Кб
ID:	1218252



    Соответственно — классический вариант "на просвет" очень фиговый. Видно крайне плохо символы — даже яркого ЖК вольтметра.

    Нажмите на изображение для увеличения
Название: be3ff2ds-960.jpg
Просмотров: 0
Размер:	276.1 Кб
ID:	1218254

    Нажмите на изображение для увеличения
Название: 713ff2ds-960.jpg
Просмотров: 0
Размер:	250.2 Кб
ID:	1218256




    Зеркало с фронтальной камерой (для управления адаптивным головным светом), внутри зеркала блок управления адаптивным светом фар.

    Я все же попробовал установить OLED дисплей с первой фото, даже собрал зеркало.

    Нажмите на изображение для увеличения
Название: 173ff2ds-960.jpg
Просмотров: 0
Размер:	211.6 Кб
ID:	1218258



    Но видимость символов никакая…
    Фото в полной темноте:

    Нажмите на изображение для увеличения
Название: b0bff2ds-960.jpg
Просмотров: 0
Размер:	99.1 Кб
ID:	1218260


    При свете — вообще не видно.

    Нажмите на изображение для увеличения
Название: b37ff2ds-960.jpg
Просмотров: 0
Размер:	236.3 Кб
ID:	1218262


    На текущий момент - куда прифигачить дисплей в Astra J я не нашел...

    Если есть у кого в голове мысли по решению проблемы, с интересом почитаю.





  11. #10
    Ламер Мастер-приемщик Array Репутация: лучше не знать Аватар для jaff
    Регистрация
    25.01.2005
    Город/село
    МО
    Сообщений
    6,676
    Спасибо (Раздал)
    715
    Спасибо (Получил)
    8530
    Автор
    Ветеран форума

    Re: Opel Astra OPC J успеть поставить звук

    В опелек слегка дунули побольше.

    Полный впуск с большим фронтальным охладителем
    Полный выпуск евро 0
    Онлайн настройка на стенде.
    Получилось 330сил и 480 момента .

    Вот пруфик

    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: 6f632g4k11e-960.jpg
Просмотров: 0
Размер:	261.4 Кб
ID:	1223288   Нажмите на изображение для увеличения
Название: 6f632404k3fb-960.jpg
Просмотров: 0
Размер:	111.7 Кб
ID:	1223290

Социальные закладки

Социальные закладки

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
  cc by-nc-sa
