    Re: Suzuki Grand Vitara (2001)

    opium, грамотный подход! 5 балов! буду следить за вашей работой...


  2. #2
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 45550 Аватар для opium
    Регистрация
    18.05.2009
    Город/село
    Михайловка
    Сообщений
    147
    Спасибо (Раздал)
    121
    Спасибо (Получил)
    317
    Автор

    Re: Suzuki Grand Vitara (2001)

    Возвращаюсь медленно в инстал..

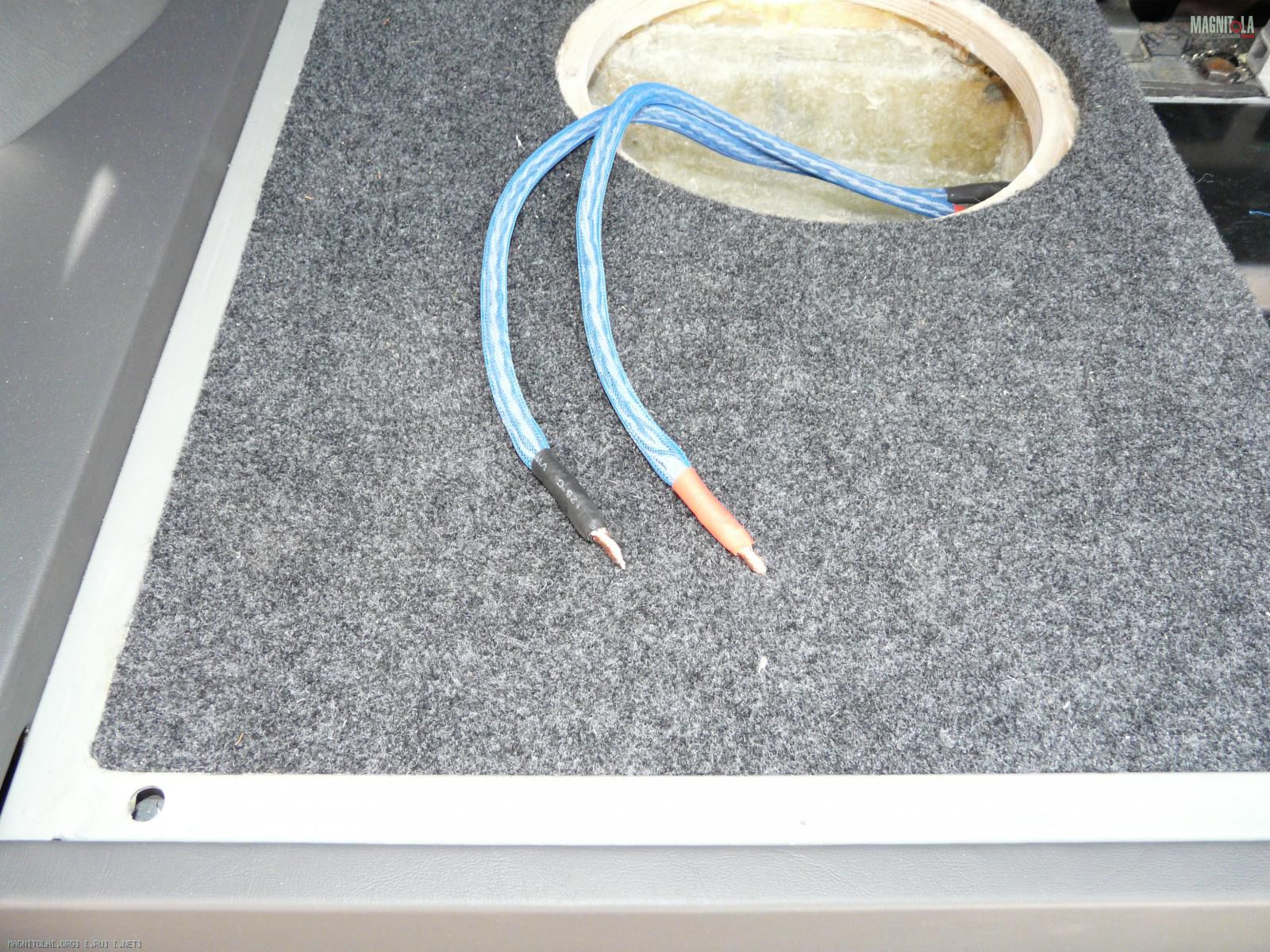

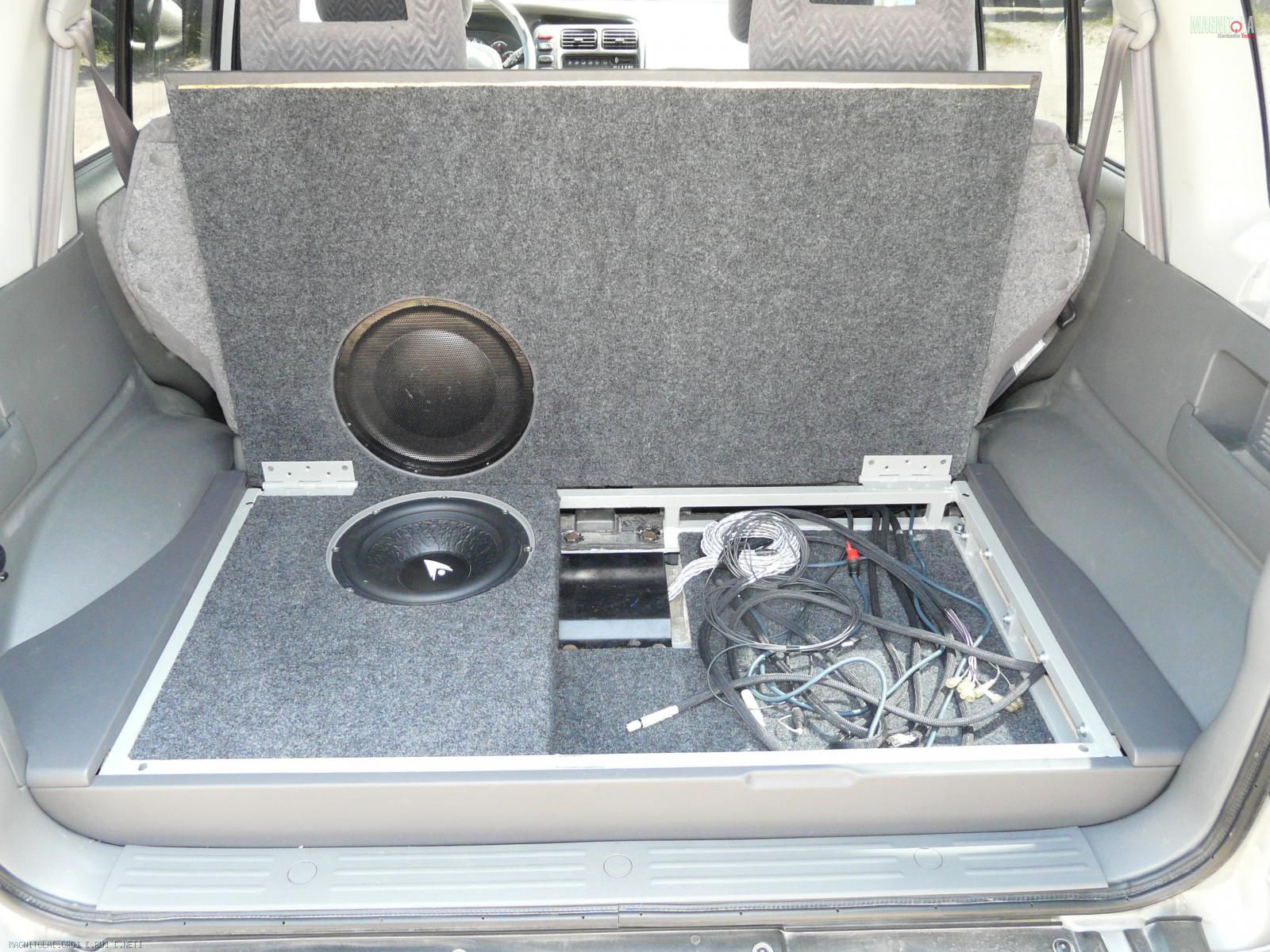

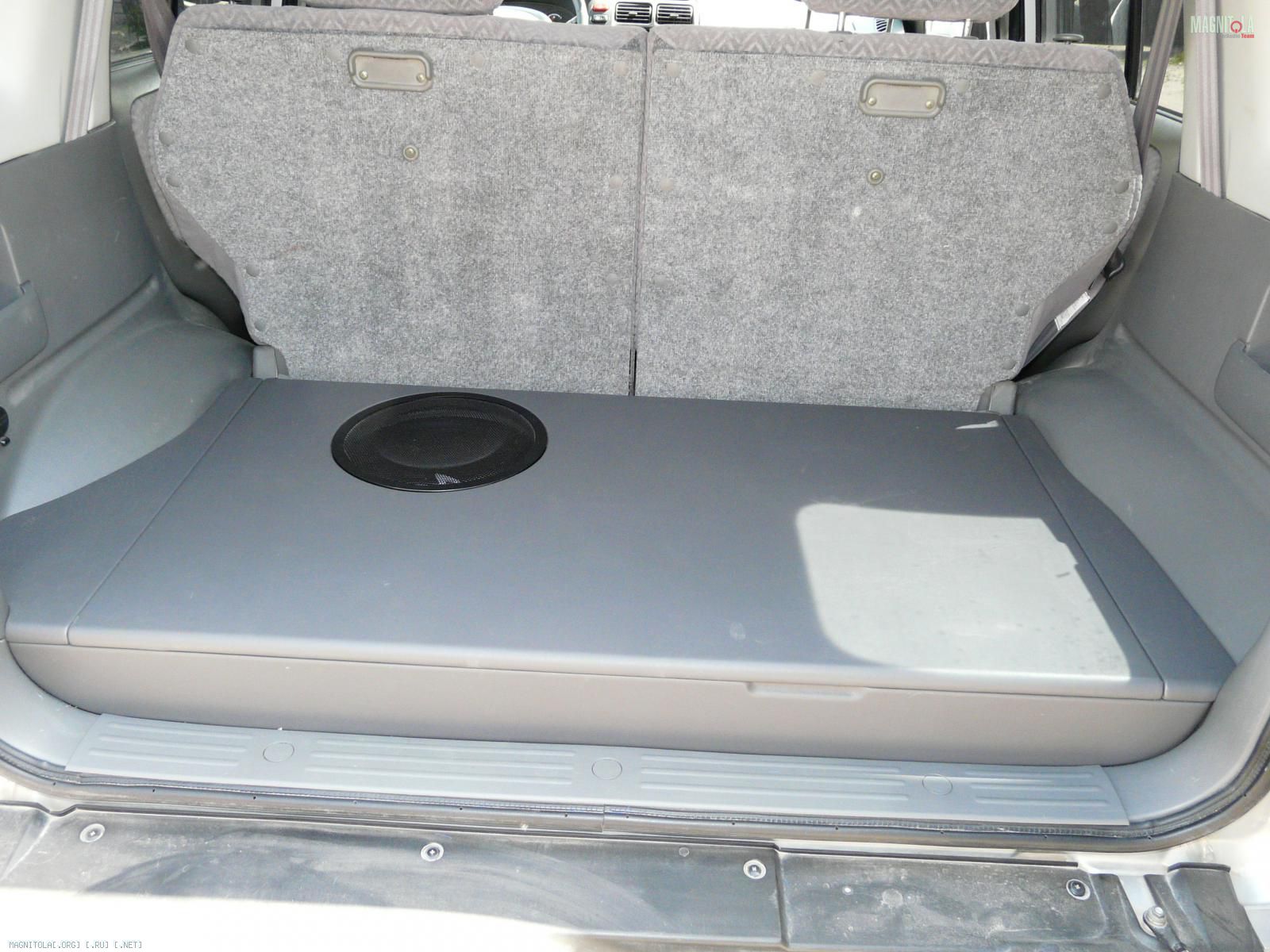

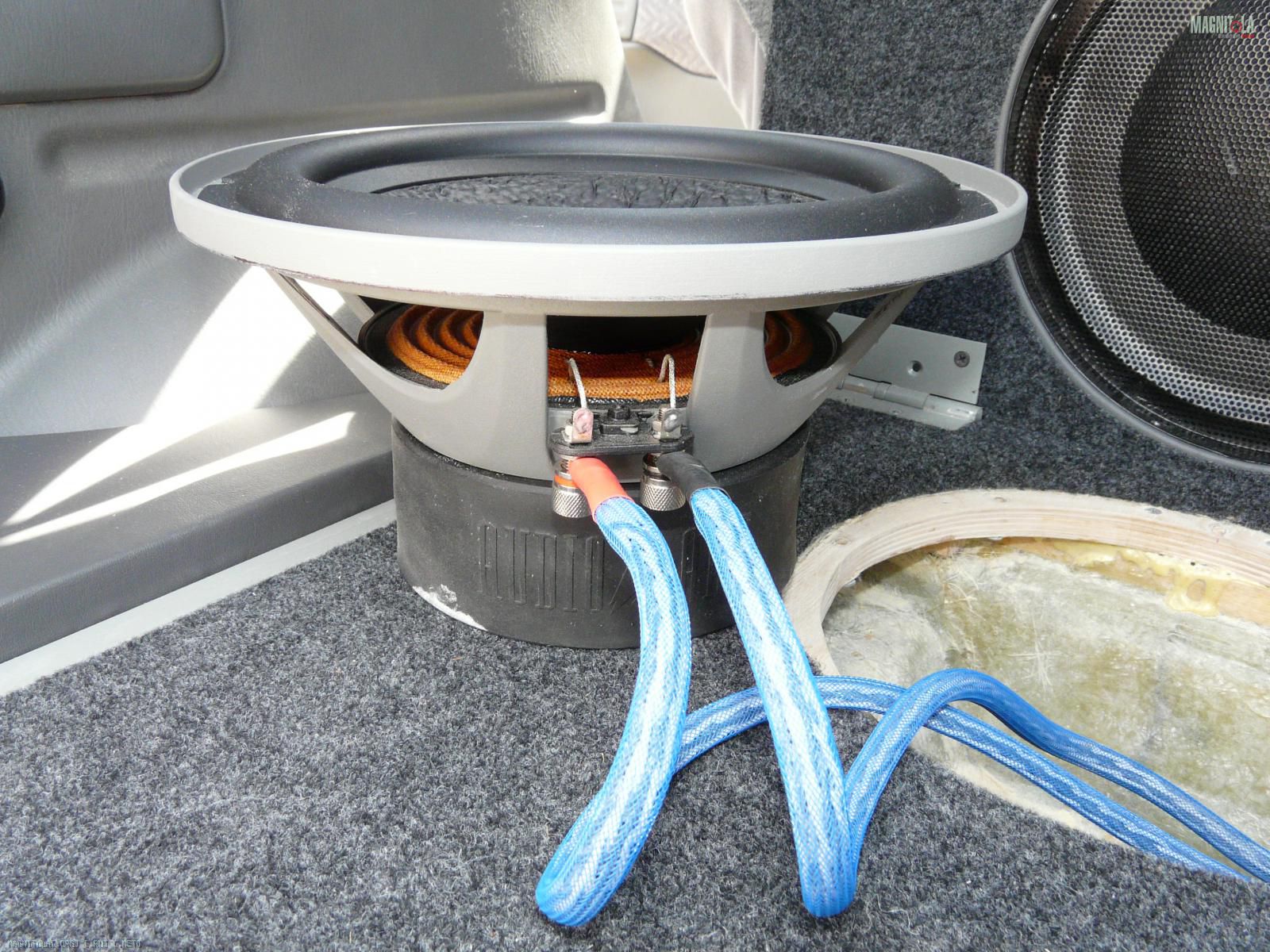

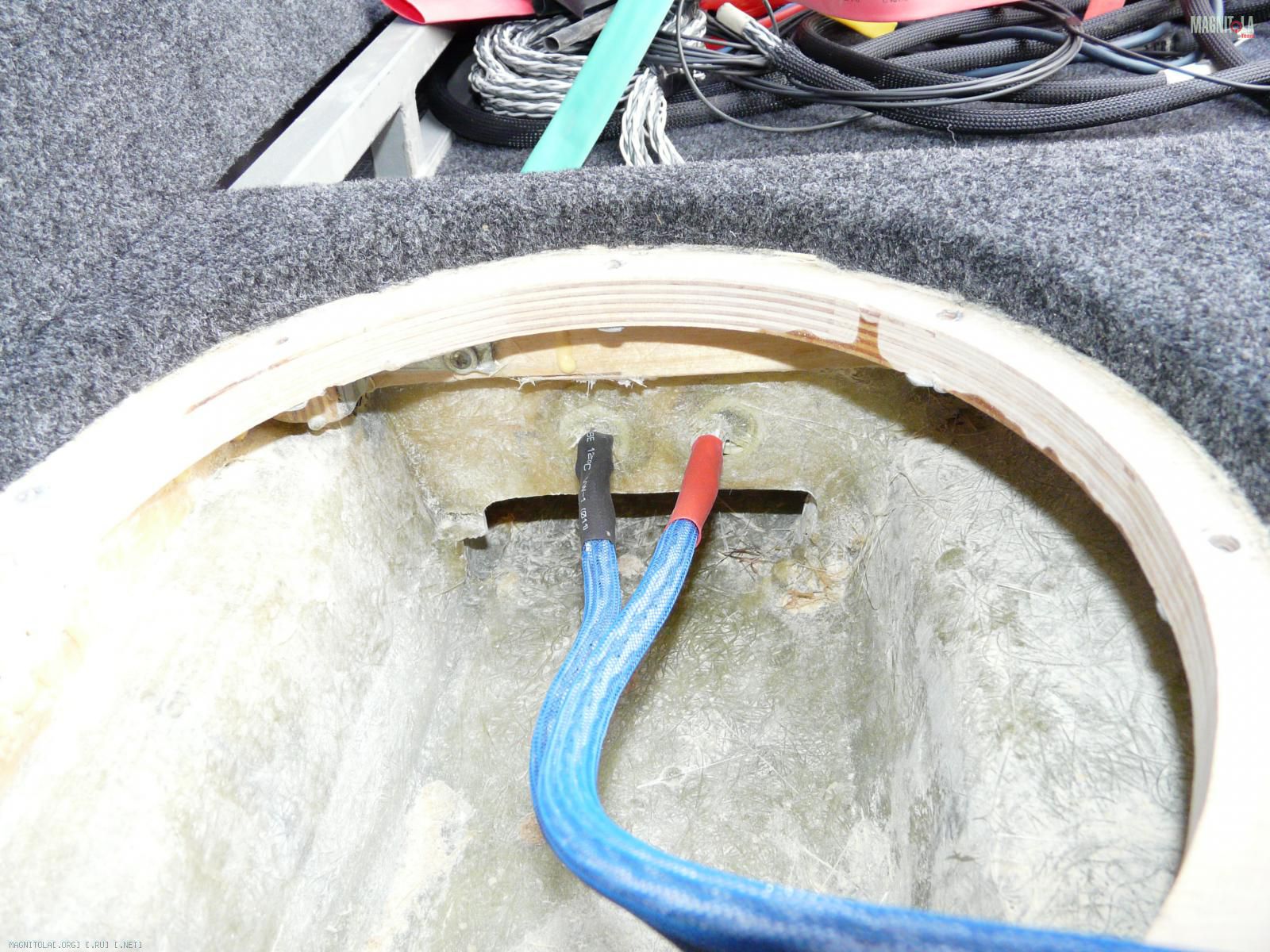

    В Волжском перетянул элементы багажника, сегодня установил саб
    Нажмите на изображение для увеличения
Название: P1020128.jpg
Просмотров: 75
Размер:	222.1 Кб
ID:	114867Нажмите на изображение для увеличения
Название: P1020124.jpg
Просмотров: 95
Размер:	298.1 Кб
ID:	114868Нажмите на изображение для увеличения
Название: P1020106.jpg
Просмотров: 61
Размер:	390.0 Кб
ID:	114869Нажмите на изображение для увеличения
Название: P1020108.jpg
Просмотров: 63
Размер:	314.6 Кб
ID:	114870Нажмите на изображение для увеличения
Название: P1020112.jpg
Просмотров: 70
Размер:	359.3 Кб
ID:	114871


  3. #3
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 45550 Аватар для opium
    Регистрация
    18.05.2009
    Город/село
    Михайловка
    Сообщений
    147
    Спасибо (Раздал)
    121
    Спасибо (Получил)
    317
    Автор

    Re: Suzuki Grand Vitara (2001)

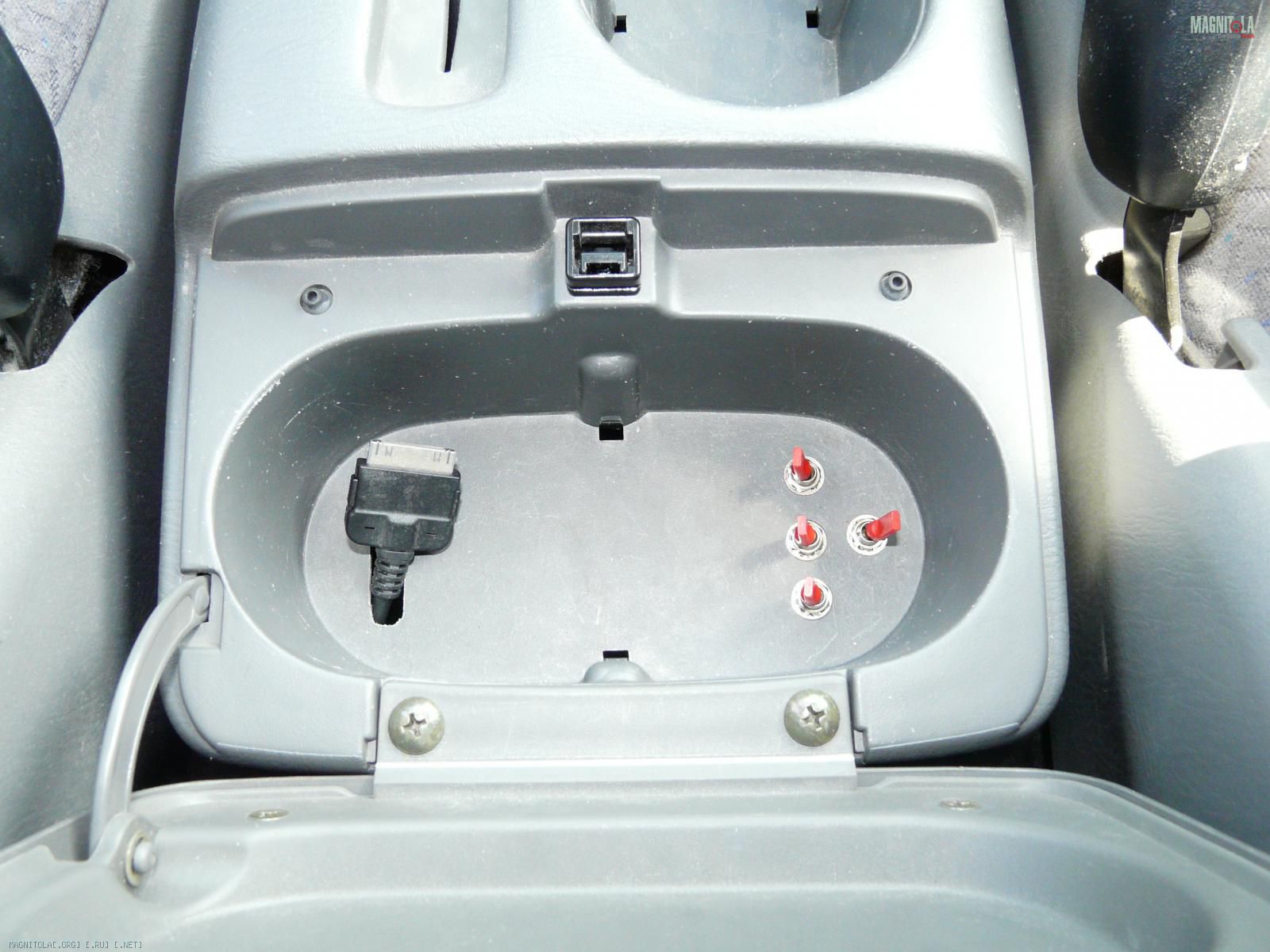

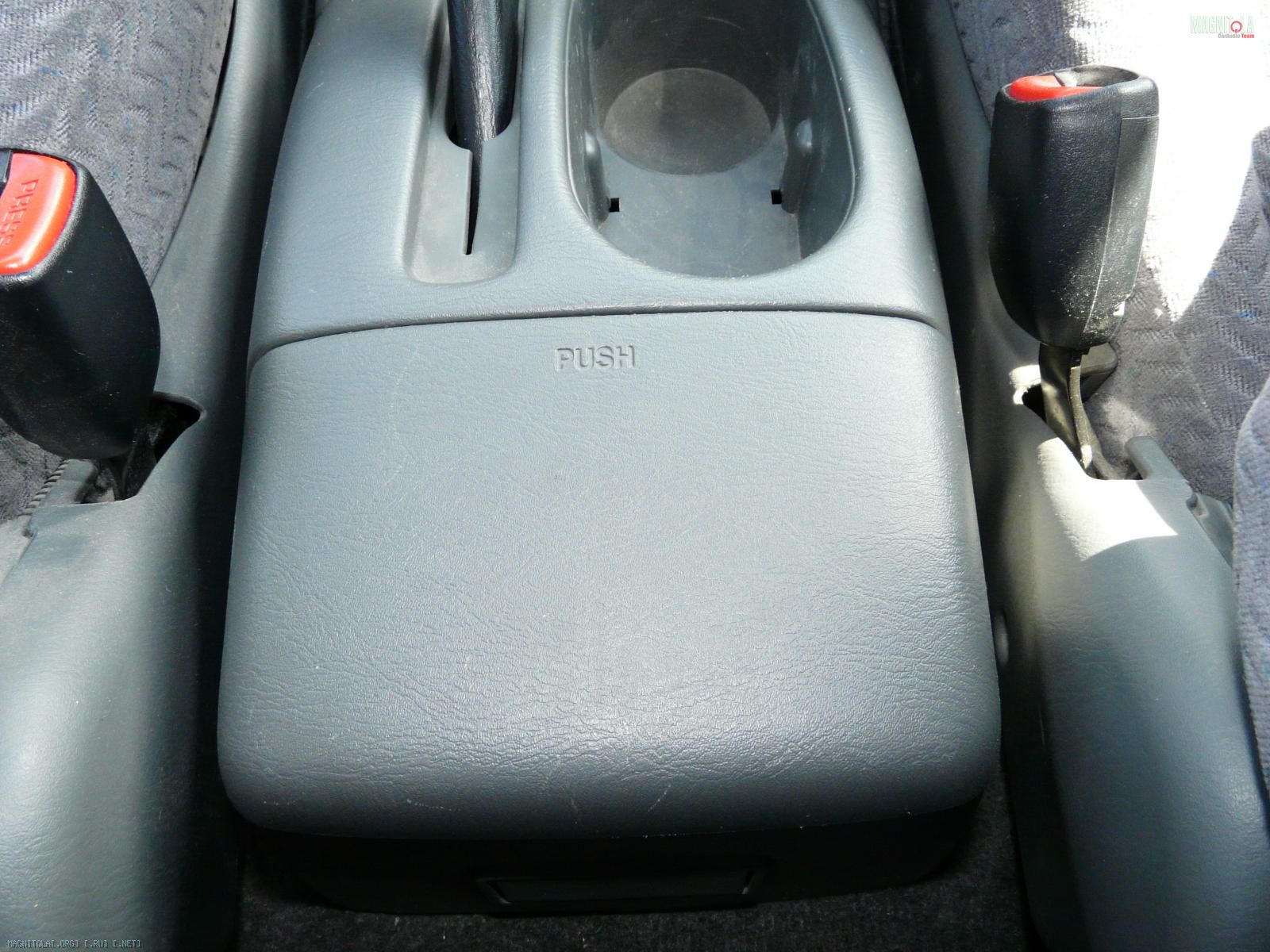

    Для управления включением усилителей вывел в подлокотник тумблеры. Сюда же вывел кабель для iPod (Full Speed).
    Нажмите на изображение для увеличения
Название: P1020118.jpg
Просмотров: 46
Размер:	349.7 Кб
ID:	114873Нажмите на изображение для увеличения
Название: P1020120.jpg
Просмотров: 52
Размер:	182.6 Кб
ID:	114874Нажмите на изображение для увеличения
Название: P1020122.jpg
Просмотров: 38
Размер:	241.4 Кб
ID:	114872


  4. #4
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 20990
    Регистрация
    01.10.2009
    Город/село
    Волгоград
    Сообщений
    301
    Спасибо (Раздал)
    156
    Спасибо (Получил)
    145

    Re: Suzuki Grand Vitara (2001)

    МОлодец!!! Давно не было тебя видно!!


  5. #5
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 45550 Аватар для opium
    Регистрация
    18.05.2009
    Город/село
    Михайловка
    Сообщений
    147
    Спасибо (Раздал)
    121
    Спасибо (Получил)
    317
    Автор

    Re: Suzuki Grand Vitara (2001)

    Поздравляю наших земляков и коллег по АЗ с успешным выступлением в Ессентуках:
    Олег Юричев (Волжский) 2 место в новичках;
    Денис Агапов (Волгоград) 1 место в этом сезоне аж в мастерах!


  6. #6
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 45550 Аватар для opium
    Регистрация
    18.05.2009
    Город/село
    Михайловка
    Сообщений
    147
    Спасибо (Раздал)
    121
    Спасибо (Получил)
    317
    Автор

    Re: Suzuki Grand Vitara (2001)

    Неделю потратил на поиск оптимального угла расположения твитеров. Никаких открытий здесь не произошло.
    При направлении на крайнего слушателя получаем широкую сцену, хорошую "тоналку", но провал в центре и разные расстояния между образами. А именно, лево-левый центр имеет заметно меньшее расстояние чем левый центр-центр. Аналогично с правой стороны.
    Разворот твитеров в центр салона несколько уменьшает ширину, тоналка на мой слух не ухудшается, зато улучшает фокусировка (как бы подчеркивается), при этом выравниваются расстояния между образами (их 5: лево-левый центр-центр-правый центр-право).
    Все это проверялось на барабанах и ЕММА треке с 07-08 диска. Для корректировки высоты сцены, твитеры приподнял вверх, в точку на уровне ушей.

    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: tviteryi-shemapdf.jpg
Просмотров: 43
Размер:	28.6 Кб
ID:	121651

  7. #7
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 45550 Аватар для opium
    Регистрация
    18.05.2009
    Город/село
    Михайловка
    Сообщений
    147
    Спасибо (Раздал)
    121
    Спасибо (Получил)
    317
    Автор

    Re: Suzuki Grand Vitara (2001)

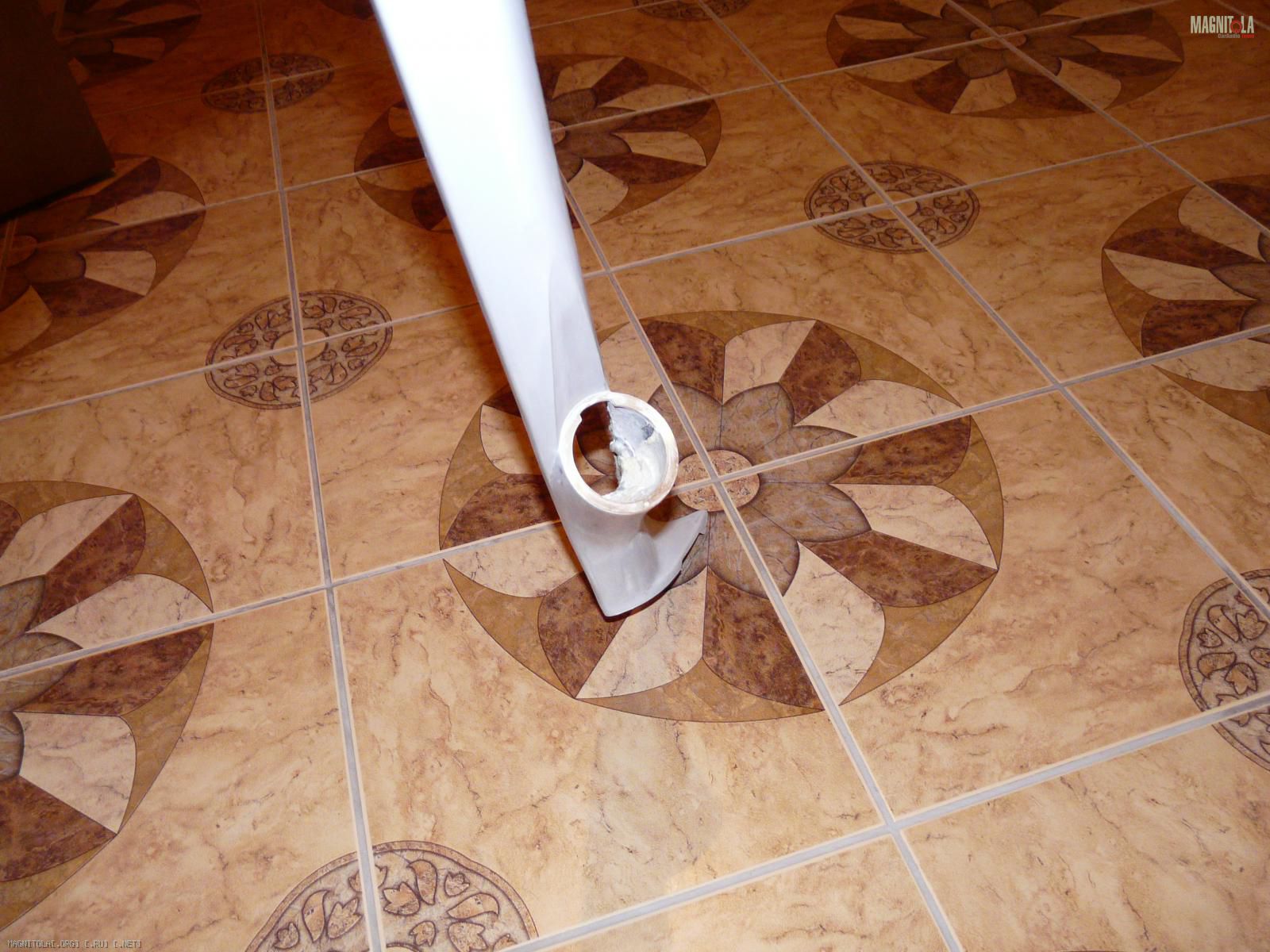

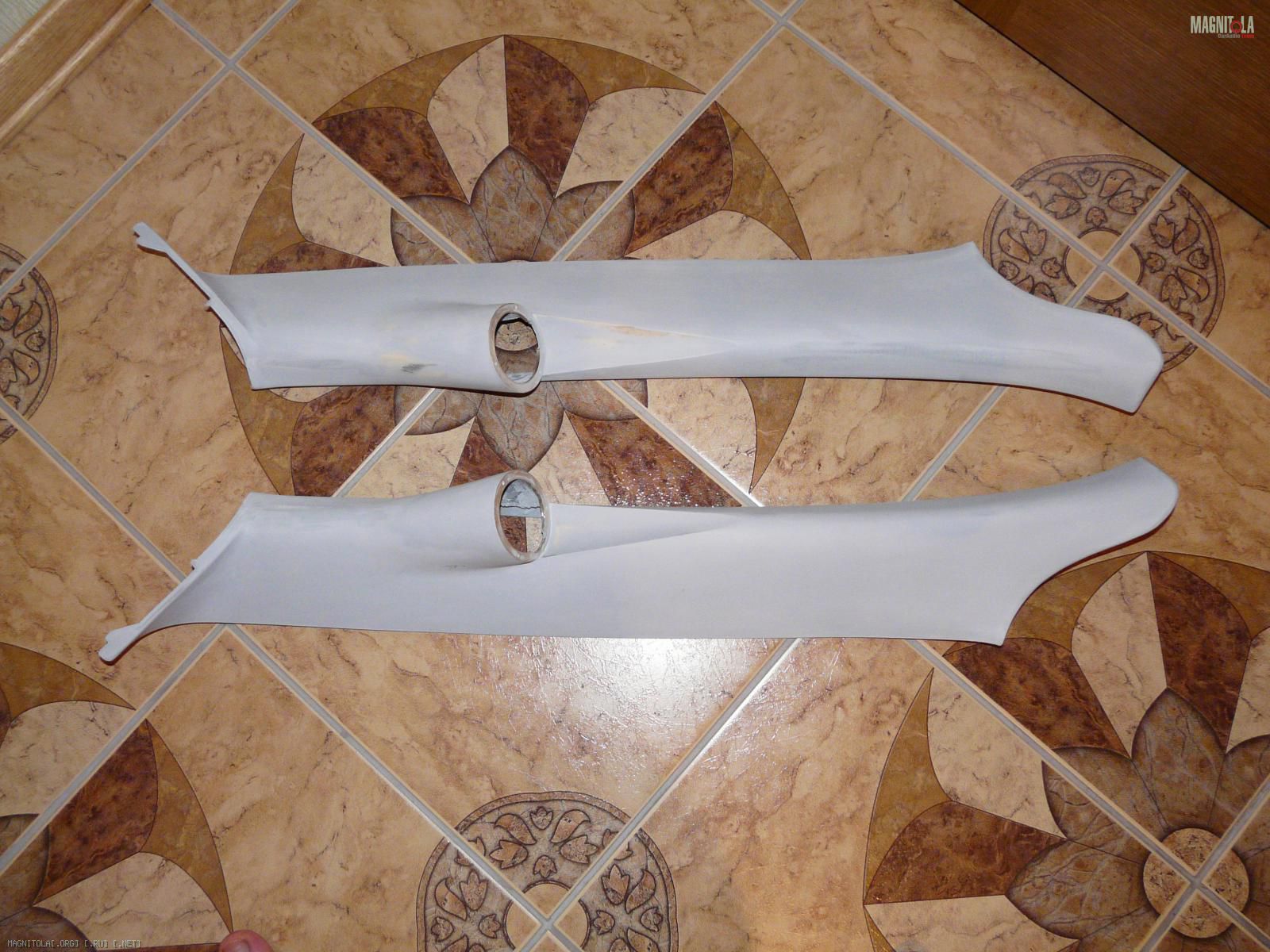

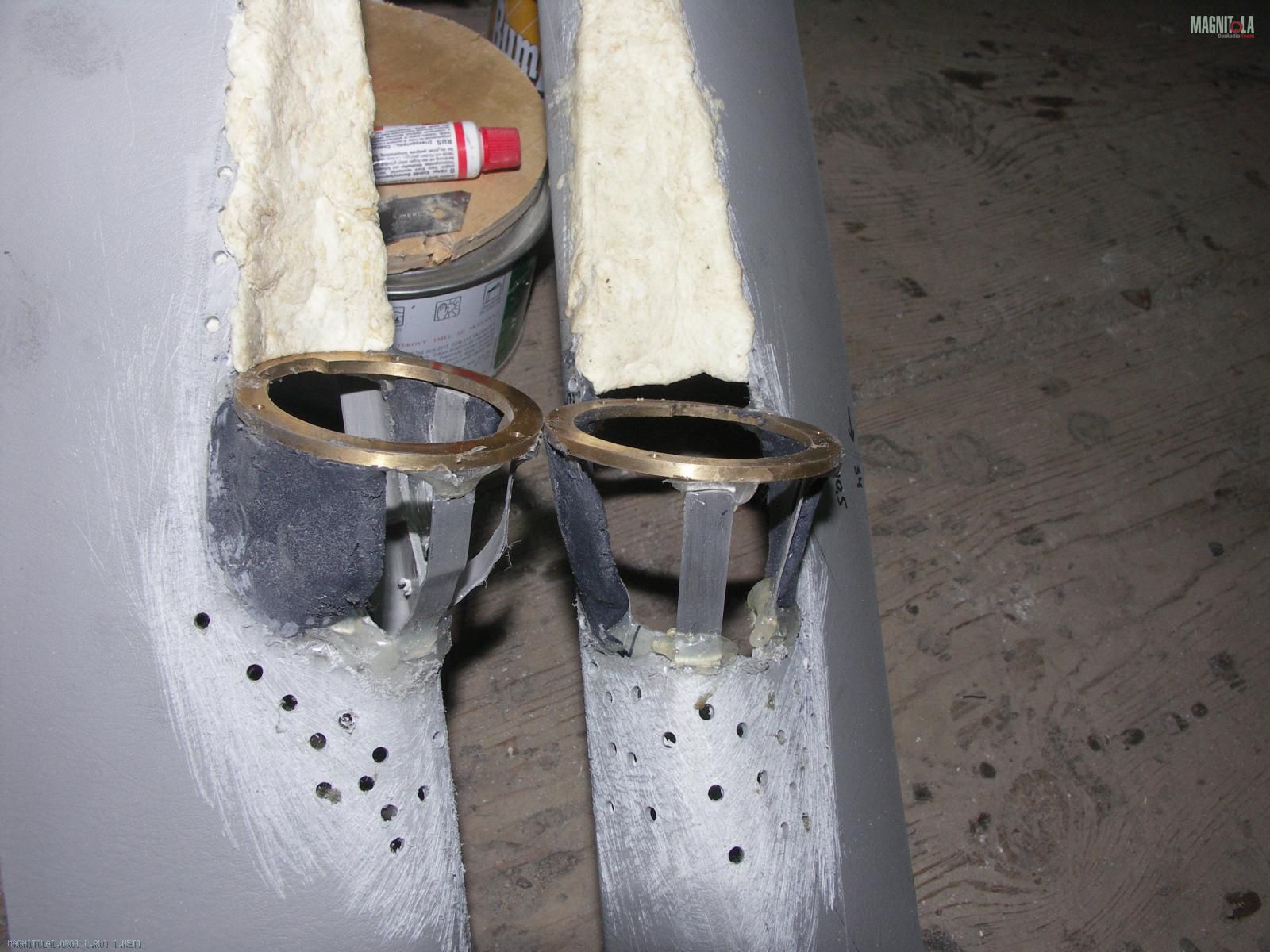

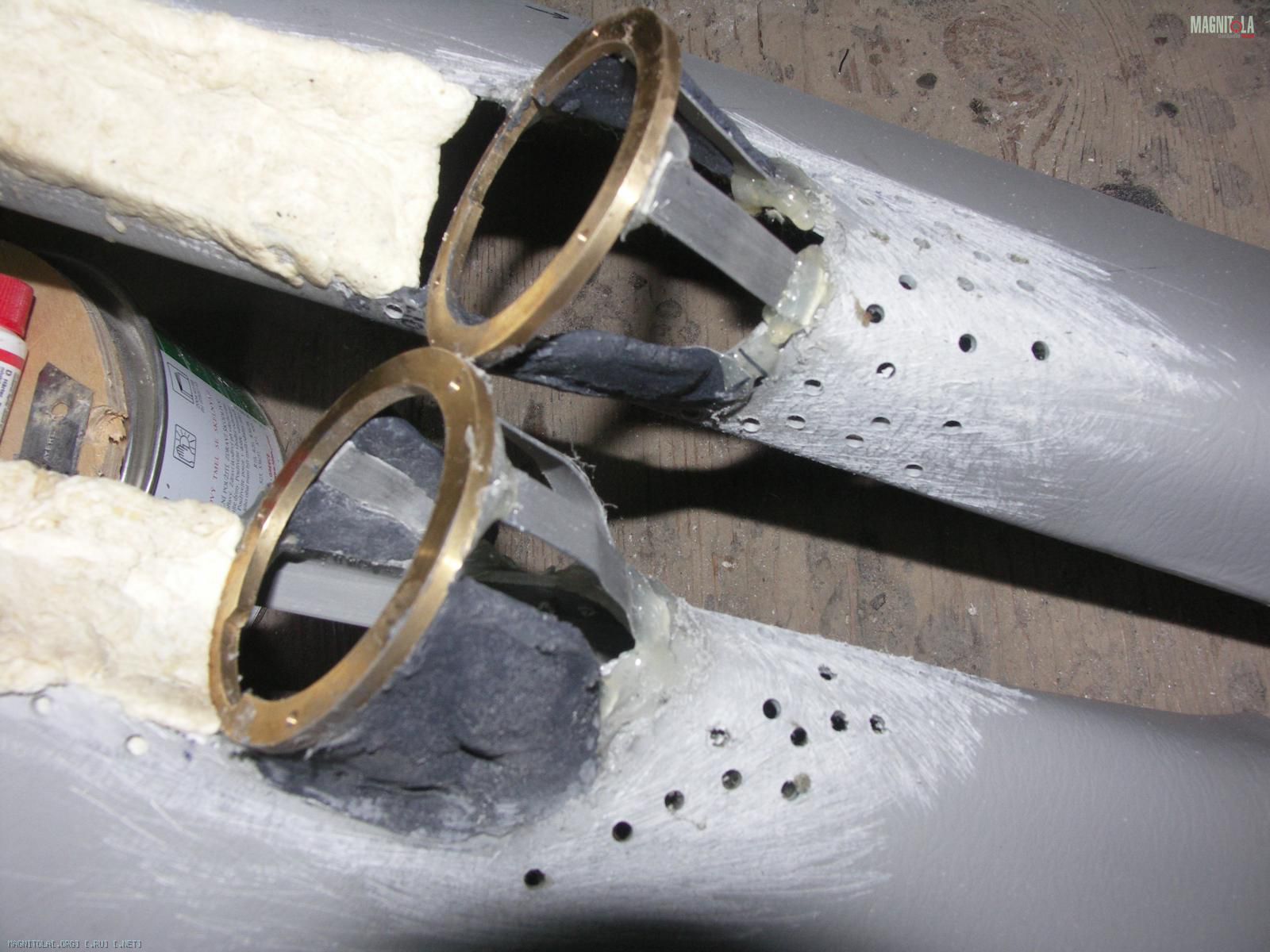

    Этапы изготовления подиумов под твитеры:
    Нажмите на изображение для увеличения
Название: PICT0114.jpg
Просмотров: 32
Размер:	223.6 Кб
ID:	121655Нажмите на изображение для увеличения
Название: PICT0115.jpg
Просмотров: 29
Размер:	191.4 Кб
ID:	121656Нажмите на изображение для увеличения
Название: PICT0120.jpg
Просмотров: 26
Размер:	284.8 Кб
ID:	121657Нажмите на изображение для увеличения
Название: P1020132.jpg
Просмотров: 27
Размер:	239.9 Кб
ID:	121658Нажмите на изображение для увеличения
Название: P1020137.jpg
Просмотров: 37
Размер:	263.7 Кб
ID:	121659

    Ждут перетяжки под родной цвет и фактуру стоек.


  8. #8
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 45550 Аватар для opium
    Регистрация
    18.05.2009
    Город/село
    Михайловка
    Сообщений
    147
    Спасибо (Раздал)
    121
    Спасибо (Получил)
    317
    Автор

    Re: Suzuki Grand Vitara (2001)

    Плохие новости: Из-за высокого центрального тонеля и низкого расположения мидбаса наблюдается плохая тоналка и фокусировка. В частности левый центр и центр сильно смазаны. При этом правая сторона выходит хорошо. Намечаю реконструкцию по размещению мидбаса.

    ---------- Сообщение добавлено 05.07.2011 в 13:22 ----------

    Цитата Сообщение от Kondrat.M Посмотреть сообщение
    Красиво нарисовал! И что линейка с образами реально расположена там, как на рисунке, или это просто для наглядности ты её на середину капота отодвинул?

    ЗЫ: давно не писал. В какой стадии инсталл? В Ростов случайно не планируешь поехать? Или уже всё на следующий сезон готовится?
    Вообще это я так разместил два несвязанных рисунка: вверху расположение образов в горизонтальной плоскости, ниже - соответствующее положение твитеров. Так что можно считать, что это для наглядности! В инстале оставался последний шаг с установкой терморегулятора на усилитель, настроенный на 40 С. После того как послушал мидбас отдельно от твитеров ужаснулся! Вот и вылезли издержки внедорожников: высокая посадка, низко располеженный мидбас, высокий центральный тонель. Буду думать над перемещением его в место, откуда он заиграет. Поэтому все переносится на следующий год.

    P.S. ..иногда кажется, что в этой жизни инсталл не закончится..


  9. #9
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 45550 Аватар для opium
    Регистрация
    18.05.2009
    Город/село
    Михайловка
    Сообщений
    147
    Спасибо (Раздал)
    121
    Спасибо (Получил)
    317
    Автор

    Re: Suzuki Grand Vitara (2001)

    Привет всем. Возвращаюсь в инстал в связи с отпуском на 28 дней.
    Пока планы такие:
    1. "Черный ящик".
    Из-за того, что в коробе с усилителями места оч мало, а под задними сиденьями удалось разместить только дистрибьютор питания, необходимо где-то еще разместить реле на ремоут, реле на вентиляторы и на блок управления включением вентиляторов (пока при 40 С), сам блок, предохранители на все эти устройства и т.п. После некоторых раздумий решил не рассовывать все это по закоулкам, а сделать отдельный корпус в котором разместить все эти компоненты. Во-первых это вынужденная мера, во-вторых проще компоновка, в-третьих удобнее обслуживание (например, замена предохранителей, реле). Недостаток один, этот корпус, назовем его "черный ящик", придется размещать под передним водительским сиденьем, благо места там предостаточно.
    2. Поиски для мидбаса либо новых углов, либо вообще нового местоположения. Крепление мидбаса. Оформление нового подиума на обшивке.


  10. #10
    Авторитет Начальник смены
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 352954 Аватар для Kondrat.M
    Регистрация
    19.11.2009
    Город/село
    Волгоград
    Сообщений
    2,478
    Спасибо (Раздал)
    4542
    Спасибо (Получил)
    2736

    Re: Suzuki Grand Vitara (2001)

    Красиво нарисовал! И что линейка с образами реально расположена там, как на рисунке, или это просто для наглядности ты её на середину капота отодвинул?

    ЗЫ: давно не писал. В какой стадии инсталл? В Ростов случайно не планируешь поехать? Или уже всё на следующий сезон готовится?
