Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Всем привет. Наткнулся на эту тему пару недель назад, пока изучал, тестировал, настраивал дома. Хочу поделится своим опытом. Дальше представлю способ снятия характеристик с помощью USB микрофона, у меня у самого такой мик. Проводка делается также как представлено тут, кроме микрофона в левый вход ЗК. Все опыты дома производил в программе SpectraPlus, что и вам советую, т.к. в ней меньше гемора с установкой под разные операционные системы, а функционал и настройки те же. Также вам понадобится программа Virtual Audio Cable. Архив со всем необходимым тут.

1. Скачиваем архив. Устанавливаем VAC.

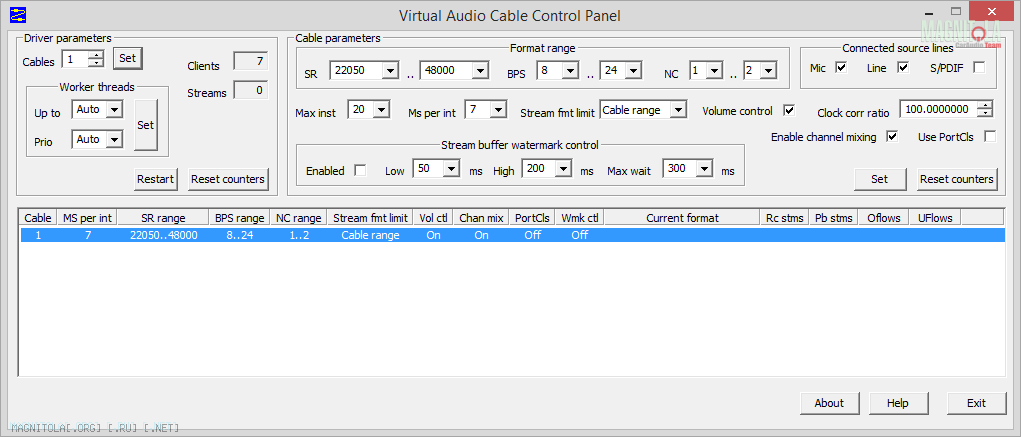

2. Запускаем Control Panel с правами администратора. Выставляем параметры как на картинке.
Вложение 505954

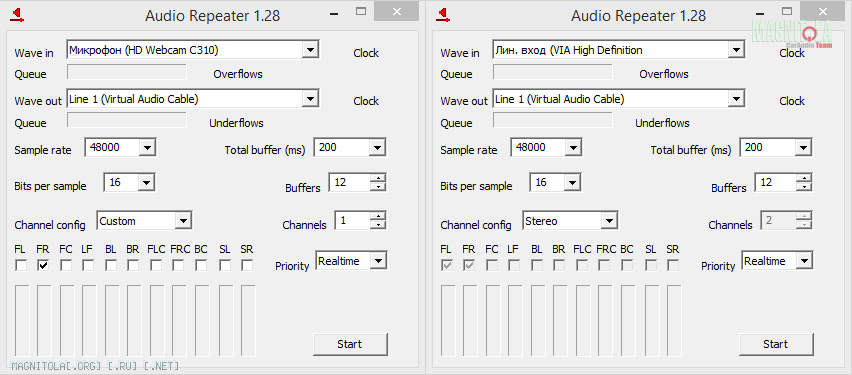

3. Запускаем 2 штуки Audio Repeater (MME) с правами администратора. Выставляем параметры как на картинке.
Вложение 505956
Тут на левой картинке Wave In-ваш микрофон, на правой Wave In-ваш линейный вход на ЗК. Жмем старт на обеих.

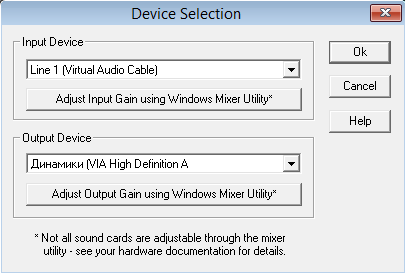

4. Запускаем SpectraPlus. Заходим в Options->Device. Ставим настройки как на картинке:
Вложение 505958

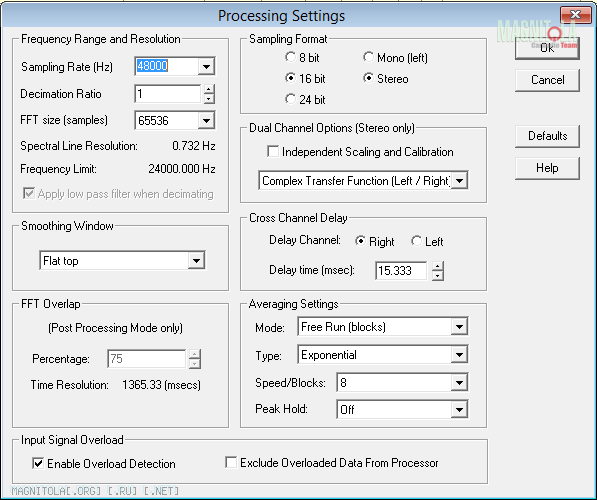

5. Заходим в Options->Settings. Ставим настройки как на картинке:
Вложение 505960

Все!!! Можем мерить!) Сам сегодня попробовал в машине-все работает. Пока снял графики только по правому борту-замерз) Всем кто развивает данную методику большой респект. Ну и Дядь Вове как земляку отдельное спасибо)

А нужно ли в таком случае вообще пихать что-то с выхода ЗК во вход ЗК? Нельзя ли с помощью того же Virtual Audio Cable эмулировать и это соединение?

Насмартфонил

Цитата:

---

Сообщение от fox proteus

А нужно ли в таком случае вообще пихать что-то с выхода ЗК во вход ЗК? Нельзя ли с помощью того же Virtual Audio Cable эмулировать и это соединение?

Насмартфонил

---

Не получится так сделать, программа может подавать сигнал только с одного из входов на один из выходов, а тут потребуется с выхода на вход.

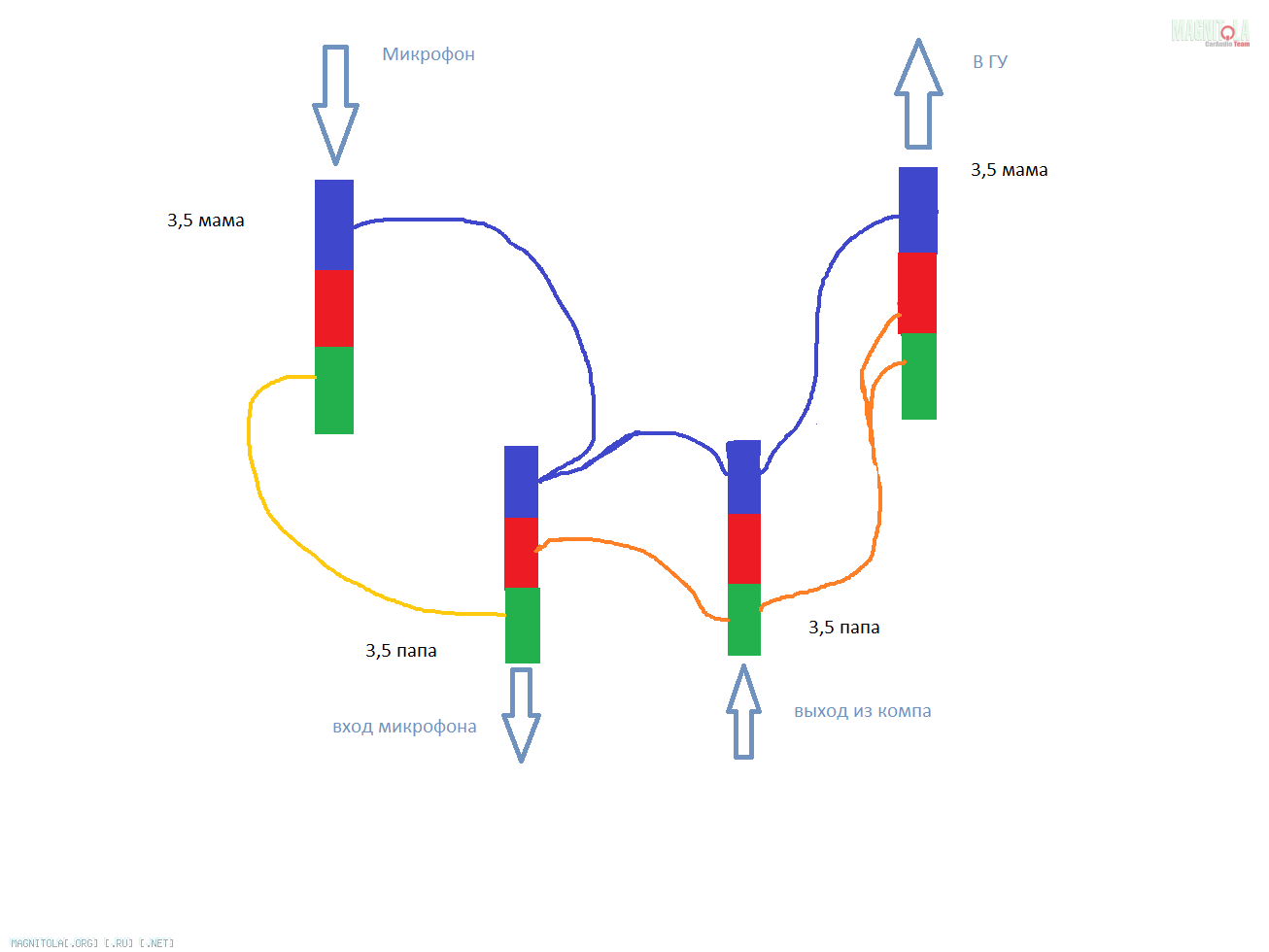

Приветствую. Сильно не бейте но новенькие всё с теми же вопросами. Три дня пытаюсь подключить коммутацию. Попытался упростить схему купив 4 мини джека (2 мама и 2 папа). Считаю это удобно т.к. у многих вход в ГУ именно джек. Ну а микрофоны как правило у новичков именно такие. Первый вопрос к "знатокам" так или не так припаялся ? Вложение 511488
Вопрос второй и самый основной !!! Ни как не могу добиться одинакового уровня по каналам. Вход звучки однозначно стерео (проверил).
Правый канал (выход на вход) всегда НА ПОРЯДОК сильнее чем левый (вход с микрофона). Начинаю тестить (пока что дома) и натыкаюсь на оверлоад со стороны правого канала. Максимально к чему смог подойти это загрубить чувствительность микрофона и уменьшить общий выходной звук. Но при таком раскладе звукового давления почти нет. Графики есть и кое что даже можно разобрать но "всё играет тихо", клиппинга нет но разница сильная. По индикатору внизу левый канал 50% правый на пределе срыва 90-98 %. Картинок пока что нет.
Можно ли в Спкктролабе "загрубмить" правый вход микрофона но так что бы это не сказалось на замерах ?
Заранее благодарен. Карпелёв

Баланс на входе и выходе вам помогут...

Цитата:

---

Сообщение от DядяВова

Баланс на входе и выходе вам помогут...

---

ДядяВова - баланс на выходе есть и он помогает а вот на входе я не нашёл :sad:. Да и на выходе то же ведь у нас сидит "общий канал" для ГУ и "правого микрофона". Симтема 7ка 64 бит.

Цитата:

---

Сообщение от MadMax

ДядяВова - баланс на выходе есть и он помогает а вот на входе я не нашёл :sad:. Да и на выходе то же ведь у нас сидит "общий канал" для ГУ и "правого микрофона". Симтема 7ка 64 бит.

---

Включите програмку и попеременно подайте сигнал с выхода на правый левый каналы Индикатор в програмке должен показать наличие сигнала в правом левом каналах.
На семёрке нет баланса есть поканальные регуляторы чуствительности.

Цитата:

---

Сообщение от DядяВова

Включите програмку и попеременно подайте сигнал с выхода на правый левый каналы Индикатор в програмке должен показать наличие сигнала в правом левом каналах.
На семёрке нет баланса есть поканальные регуляторы чуствительности.

---

А можно на ты ? а то у меня чувствую ещё очень много вопросов будет...
Да на семёрке по канальные но, у меня выход с компа висит только на левом канале и идёт в ГУ и на R микрофона. Правый ползунок соответственно не реагирует.
Тада ещё вопрос. Кидаем выход L на ГУ а R на микрофон - розовый шум ведь моно и должен быть симметричен ? Сегодня посмотрю, возьму шнур миниДжек папа+папа , загоню выход звучки на вход звучки и посмотрю разницу сигналов на Time series для L/R микрофона.

Добрый вечер друзья, просматриваю ветку недели две, дочитав до 70 стр. примерно, решил тоже попробовать данный метод, на кривом (инстале) до морозов не успел всё довести до ума.
Ну в общем назрело несколько вопросов.
Первый раз попробовал в поймать базовую задержку, на белом шуме (по ошибке), состыковал тыл и фронт по описанной здесь методике, результат неплохой, но мне нужен был не результат (с потепление всё равно доделывать оформление и всё такое), просто хотел проверить способ, проверил, работает ).
Второй раз , (усовершенствовав) весь набор проводов, начал настройку на розовом шуме, так вот все задержки с двинулись примерно в два раза, как бы сцена немного раз ширилась, тоналка осталась.
То есть, настройка (грубая) на белом шуме мне показалась поинтересней (сцена приятней).
Вот собственно и вопрос, есть ли существенная разница, для настройки, белый шум или розовый шум.
Первый раз настраивал на ноуте жены, второй раз на своём.
За ранние спасибо за помощь, с ув. Алексей.
Да забыл добавить, перед настройкой прогревал машину и АС не меньше полу часа.

Не должно быть разницы на каком сигнале измерять задержки.
Тем более в ДВА раза.
