Вложений: 4
Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

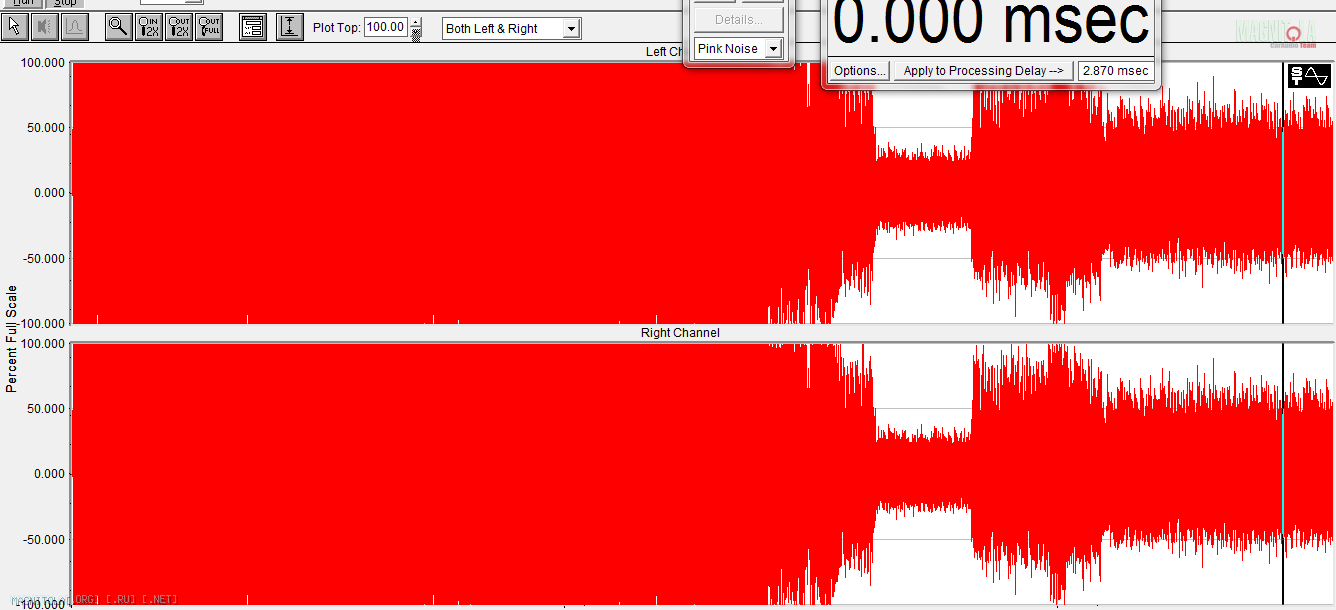

Приветствую. Начинаю делать первые шаги, пока что полностью в слепую т.к. до конца даже не понял какой у меня вход микрофона стерео или моно. У меня есть колонки от компьютера , они висят на одном 3,5 джек . Воткнул это всё дело на вход микрофона, система реагирует адекватно для стерео входа т.е. щелчёк по левому динамику откликается в левом канале ну и R в R . Далее сделал скрин воткнув выход на вход - Джек/Джек. Вложение 514146. До сих пор смущает уровень сигнала хотя общий бегунок уровня громкости убавлял примерно на 6 %.

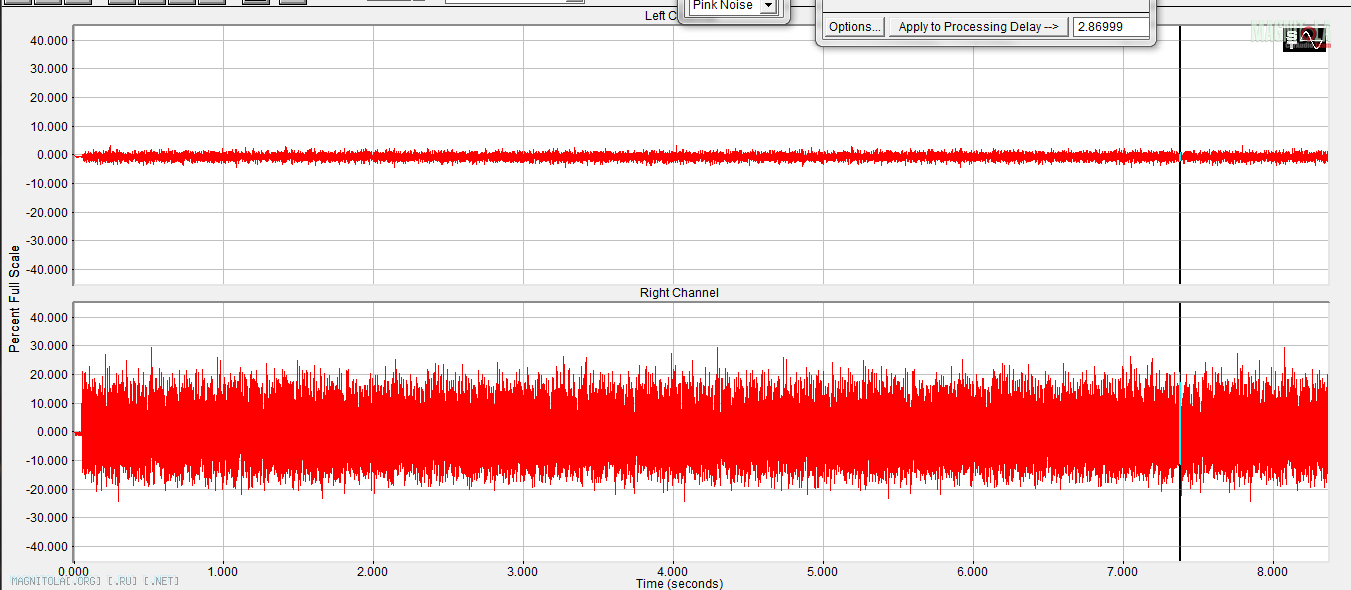

Для замеров пришлось всё таки "вешать" левый выход на правый вход карты а правый выход на ГУ. Посчитал что розовый шум моно и он симметричный. Думаю что пред идущий график мои слова подтверждает. Далее убавляю уровень левого выходного канала до 3% , правый 100 %. Уровень чувствительности микрофона годе то 85-90%. Для замера приходиться выкручивать регулятор громкости на колонках компа (+саб) почти на максимум. Очень дискомфортрно, мне кажется что получается большой уровень общей громкости (всё таки не музыка а розшум). Но при всём при этом левый канал по шкале уровней отстаёт на процентов 30-35 %. Вот график Вложение 514144. Так же не совсем понял (перечитаю заново :bonk:) если не выключать ШП то уровень получается подогнать почти один в один. Но когда начинаем искать базу для саба то, выключив широкополосники, от одного саба не получаем такой же уровень как от всей системы !?!? Нужно подравнивать или уже в течении всех замеров ничего не трогаем ? Высокастотник наверное совсем уровня не даст ...

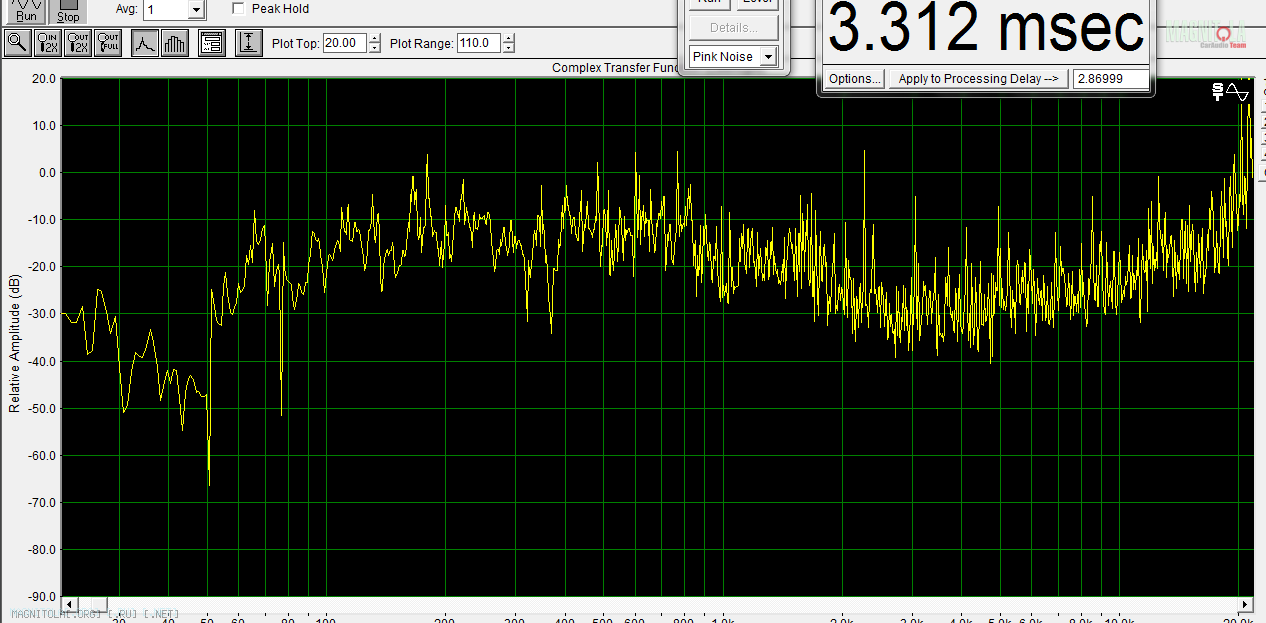

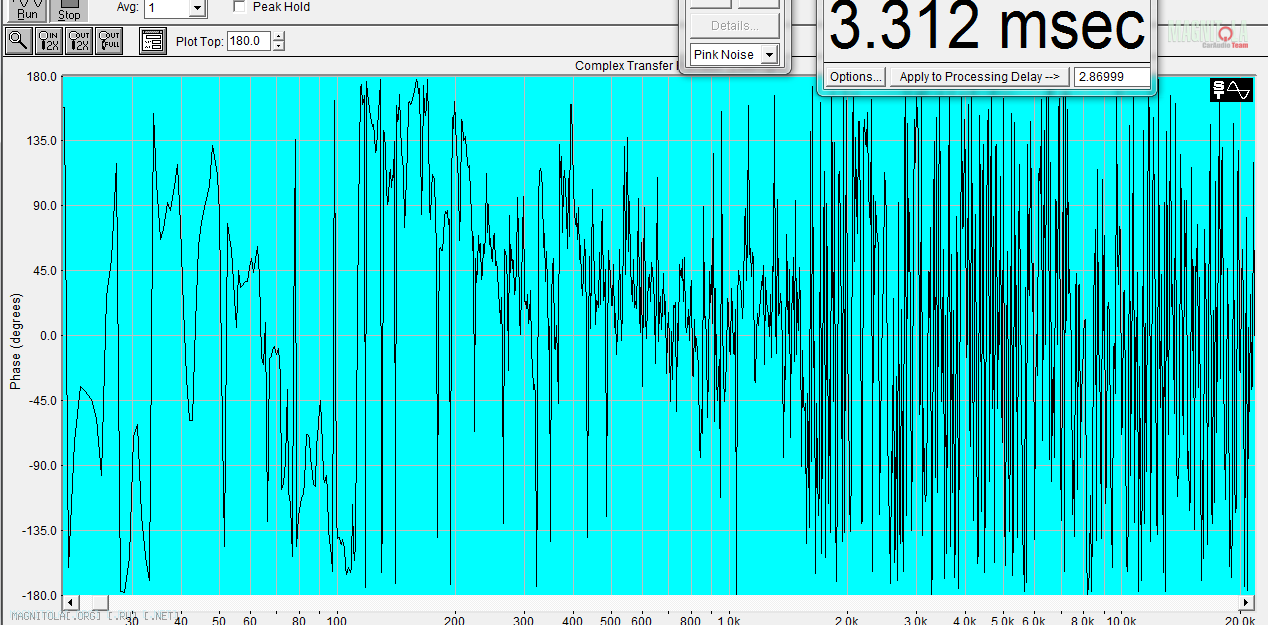

Ну собственно то что получилось :search:Вложение 514140Вложение 514142.
PS всё делается пока что дома. Адекватно графики пока не научился выкладывать .
Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Цитата:
Сообщение от
g0rilas
все задержки с двинулись примерно в два раза ... Первый раз настраивал на ноуте жены, второй раз на своём.
Вот сам себе и ответил. Разные приборы (ноутбуки) - разная задержка прохождения сигнала в звуковой карте.
Измерять можно на любом сигнале. Программа измеряет относительные задержки между правым и левым каналом. Для измерений необходимо, чтобы были сигналы в полной полосе частот. На сигнале одной частоты не получится измерить АЧХ и ФЧХ на всех частотах. Наиболее подходящим сигналом является розовый шум. В белом шуме слишком много высоких частот и есть вероятность повредить пищалку. Как дополнительная информация. В программе Спектралаб белый шум неидеальный.
---------- Сообщение добавлено 01.02.2014 в 06:58 ----------
Цитата:
Сообщение от
MadMax Приветствую. Начинаю делать первые шаги До сих пор смущает уровень сигнала хотя общий бегунок уровня громкости убавлял примерно на 6 %.
Пока ничего хорошего не получилось. Подозреваю, что вы не воспользовались инструментом "дополнительные параметры" и "усиление микрофона" в микшере.
http://ib3.keep4u.ru/s/2014/02/01/a6...07e79ca1bb.jpg
Также у вас неправильно выставлены параметры программы Спектралаб.
Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Цитата:
Сообщение от
Garmin
Подозреваю, что вы не воспользовались инструментом "дополнительные параметры" и "усиление микрофона" в микшере.
Также у вас неправильно выставлены параметры программы Спектралаб.
На моей WINDOS 7 усиление микрофона на максимуме но снят в 0 буст . Если по буст добавить хотя бы 10 дБ, правый канал сразу уходит в бесконечную перегрузку. Дополнительных параметров по настройке отдельно низких и высоких нет, совсем. А вот картинку где AUX Volume, я пока что не осознаю совсем, сейчас буду разбираться. Спасибо.
Спектралаб так же буду шлифовать.
Вложений: 4
Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Друзья (сори за фамильярность), спасибо за быстрый ответ, у самого были подозрения по поводу ноута.

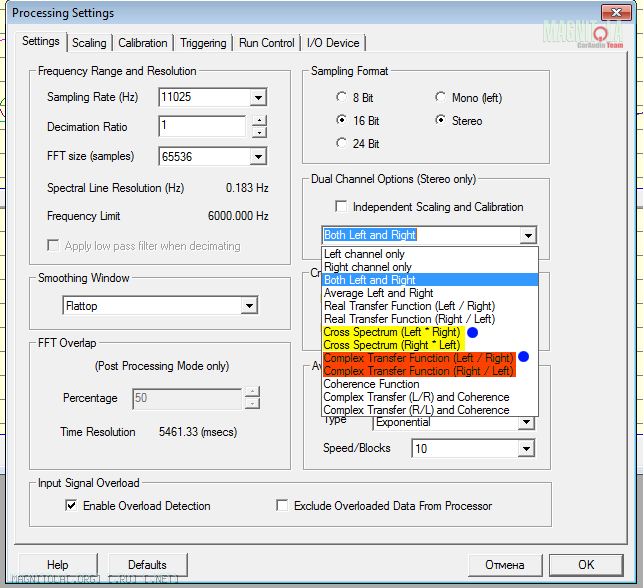

Я так понял чо надо обращать внимание ещё и на метод наложения каналов, в настройках ( Processing Settings), Left/right или Right/left .
Вложение 514252
Так как кривая АЧХ и ФЧХ зеркально меняется относительно горизонтальной оси, что вводит в заблуждение на графиках ФЧХ, при поиске (базовой) задержки.
Цитата:
Сообщение от
MadMax А вот картинку где AUX Volume, я пока что не осознаю совсем, сейчас буду разбираться. Спасибо
Вот как настройки выглядят у меня, Win7/64, правда десктоп, но смыл один и тот-же.

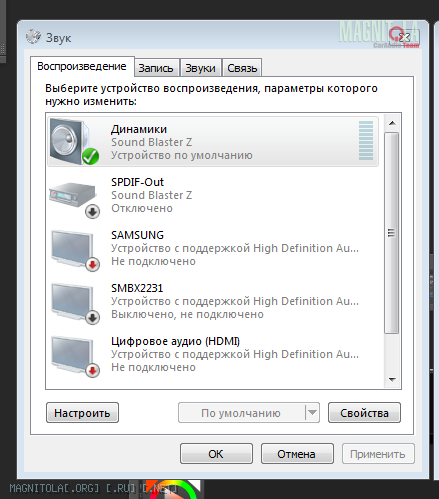

Динамик (устройство воспроизведения)
Вложение 514254

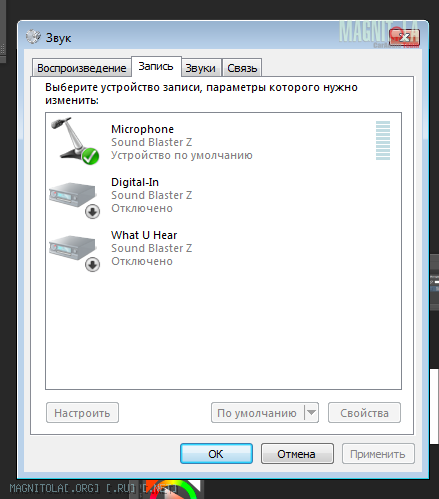

Микрофон (устройство записи), не имеет параметра (баланс), кроме линейного входа (Usb звуковухва Asus U-1), задействовать который у меня так и не получилось.
Вложение 514256

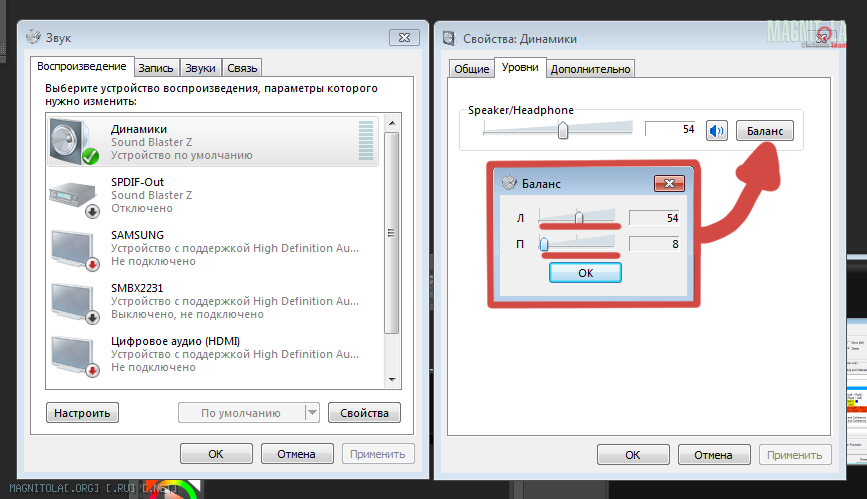

А вот как я настраиваю Устройство воспроизведения, (двойной левый клик, на активном устройстве) или (правый клик, вызов контекста, и свойства)
зная что левый канал у меня идёт на ГУ, а левый в (устройство записи), играя балансом (устройства воспроизведения) подбираю уровни каналов в SpectraPlus,
обычно разница между каналами на выходе, довольно большая.
Вложение 514258
Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Ребята, гораздо проще и правильнее использовать делители на входах компьютера из переменных резисторов. Делов-то на три проводочка и четыре пайки.
Вложений: 4
Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Каким то образом программно включается сам спектралаб к микшеру громкости.
Вложение 514262
AUX так и не нешёл :( . Зато понизив уровень розового шума бегунком спектролаба получилось уменьшить общий уровень системы но при этом сохранив практически равновесие по каналам.
У меня вот так выглядят уровни динов и микрофона.
Вложение 514264
Вложение 514266.
И ещё в дополнительных настройках динов что то есть
Вложение 514270
и "оно" то же как то завязывается на спекролаб. Попытался что то поменять ( не помню что) перестал работать автоматический поиск задержки.
Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Цитата:
Сообщение от
Garmin Ребята, гораздо проще и правильнее использовать делители на входах компьютера из переменных резисторов. Делов-то на три проводочка и четыре пайки.
Если не сложно то можно будет хотя бы примерно что куда паять ?
Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Гхм, MadMax
Сударь, а где у Вас раздельные регулировки уровней для микрофона?:eek:
И кнопочки вызов баланса (ДЛЯ МИКРОФОНА!) не видно.
Такое подозрение что у Вас моновход для микрофона и стерео выход (но эт вроде "стандарт).
Значится обойтись внутренней карточкой не получится. Домучивайте внешнюю.:blum3:
Про делители. поставьте два одинаковых сопротивления, соедините их, например на 1 кОм, из средней точки возьмите выходной сигнал, он будет меньше входного в 2 раза. но это в википедии всё есть.
Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Цитата:
Сообщение от
Garmin Ребята, гораздо проще и правильнее использовать делители на входах компьютера из переменных резисторов. Делов-то на три проводочка и четыре пайки.
Можна схему как зделать в картинках?
Вложений: 1
Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Цитата:
Сообщение от
DядяВова Гхм, MadMax
Сударь, а где у Вас раздельные регулировки уровней для микрофона?:eek:
И кнопочки вызов баланса (ДЛЯ МИКРОФОНА!) не видно.
Такое подозрение что у Вас моновход для микрофона и стерео выход (но эт вроде "стандарт).
Значится обойтись внутренней карточкой не получится. Домучивайте внешнюю.:blum3:
Про делители. поставьте два одинаковых сопротивления, соедините их, например на 1 кОм, из средней точки возьмите выходной сигнал, он будет меньше входного в 2 раза. но это в википедии всё есть.
=)=)=) Неделю настраиваю систему что бы услышать от ДядиВовы - ГХМ !!! Спасибо !!! Что и требовалось доказать .

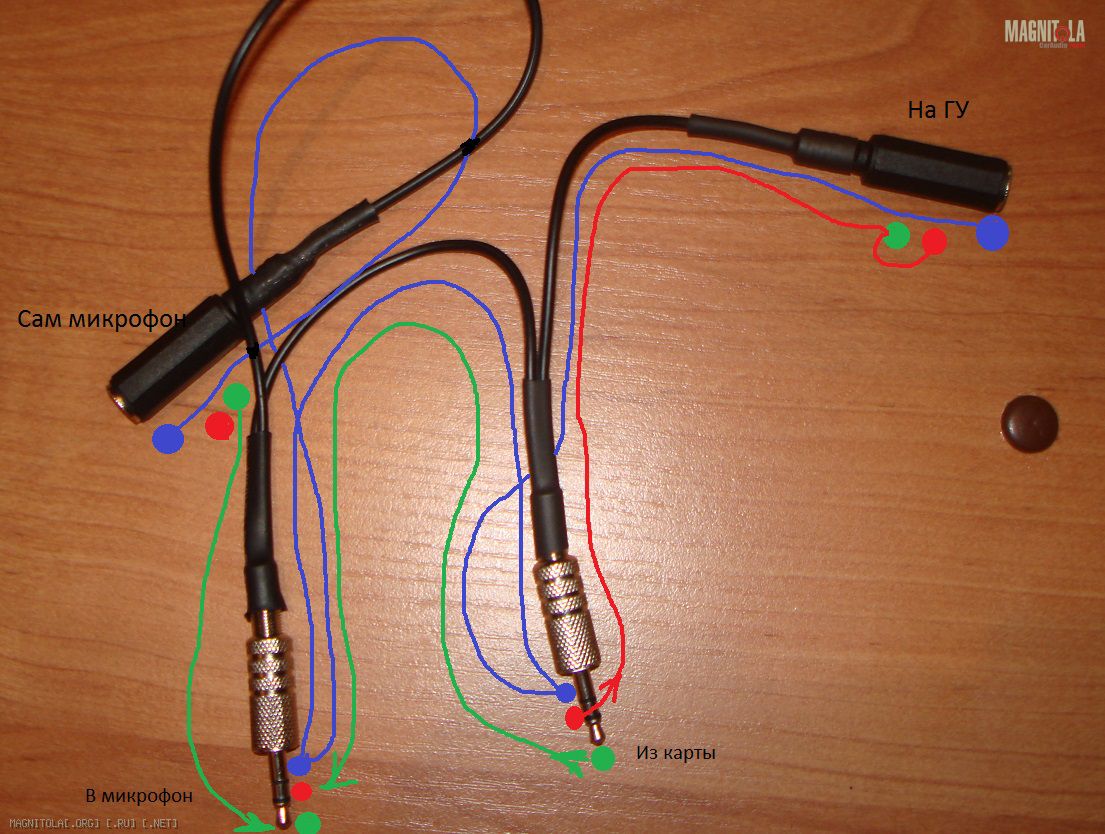

Всё таки по коммутации ещё раз что бы уже убить вопрос. Так правильно ?
Вложение 514292
