Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Ну вот, ещё одним счастливым слушателем больше! ;)
Поздравляю!

Цитата:

---

Сообщение от A$tronaut

таак подтянулись нубы

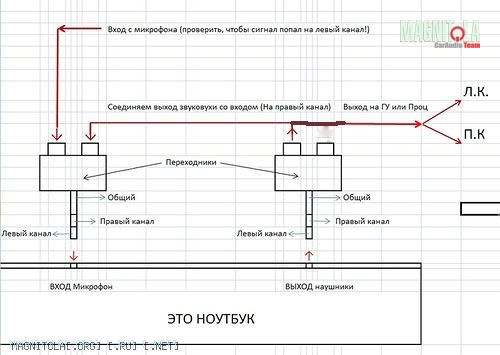

вот так выглядит подключение рекомендованное Garmin?
Вложение 189247
а то на картинке со второй страницы не разобрать. И что там снизу в надписях исправлено?

---

сигнал на источник берется с выхода левого канала ноутбука и парраллелиться на оба канала источника?

Сигнал берётся с одного канала ноутбука (например, левого) и соединяется с двумя входами:
1) к любому (одному или дваум) входам настраиваемого процессора.
2) к одному каналу входа звуковой карты.
С выхода процессора через усилитель, динамики и микрофон сигнал подаётся на второй вход звуковой карты.
Это принцип сравнения полученного сигнала с переданным.

Сколько входов процессора использовать - зависит от того, на каком этапе настройки вы находитесь.

Цитата:

---

Сообщение от Garmin

Ну вот, ещё одним счастливым слушателем больше! ;)
Поздравляю!

---

Garmin добрый день! Подскажите для тугих...

1. на левый вход звуковой карты подключаем микрофон. параллелим правый вход звуковой карты с правым выходом звуковой карты и с обоими каналами источника (ГУ, проц) ?

2. на левый вход звуковой карты подключаем микрофон. параллелим правый вход звуковой карты с правым выходом звуковой карты. с левого выхода хвуковой карты сигнал идет на оба канала источника (ГУ, проц) ?

Обновил пост выше.

P.S. Мне на ум пришла мысль, что измерения не зависят от источника сигнала. В качестве источника широкополосного сигнала не обязательно использовать встроенный в спектралаб генератор. Можно внешний плеер включить, например с записью Yello "Flag" :). Главное - использовать один канал и подать этот сигнал и на процессор и на один вход звуковой карты.

Цитата:

---

Сообщение от Garmin

Обновил пост выше.

P.S. Мне на ум пришла мысль, что измерения не зависят от источника сигнала. В качестве источника широкополосного сигнала не обязательно использовать встроенный в спектралаб генератор. Можно внешний плеер включить, например с записью Yello "Flag" :). Главное - использовать один канал и подать этот сигнал и на процессор и на один вход звуковой карты.

---

да принцип то понятен просто я изначально не понял как программа определит какой канал референсный правый или левый. надо в общем опробовать на практике )

Референсный канал выбирается в настройках программы "Complex transfer function Left/Right" или "Right/Left".
Встроенный генератор выдаёт сигнал на оба канала, но они (в случае белого шума) разные. На розовом - одинаковые. Да сами поиграйтесь всё увидите.

Цитата:

---

Сообщение от Nikol@y

Garmin добрый день! Подскажите для тугих...

1. на левый вход звуковой карты подключаем микрофон. параллелим правый вход звуковой карты с правым выходом звуковой карты и с обоими каналами источника (ГУ, проц) ?

2. на левый вход звуковой карты подключаем микрофон. параллелим правый вход звуковой карты с правым выходом звуковой карты. с левого выхода хвуковой карты сигнал идет на оба канала источника (ГУ, проц) ?

---

Схема коммутации вход/выход/микрофон/источник/и т.п. есть в хэлпе (описании) в программе, которой Вы пользуетесь.

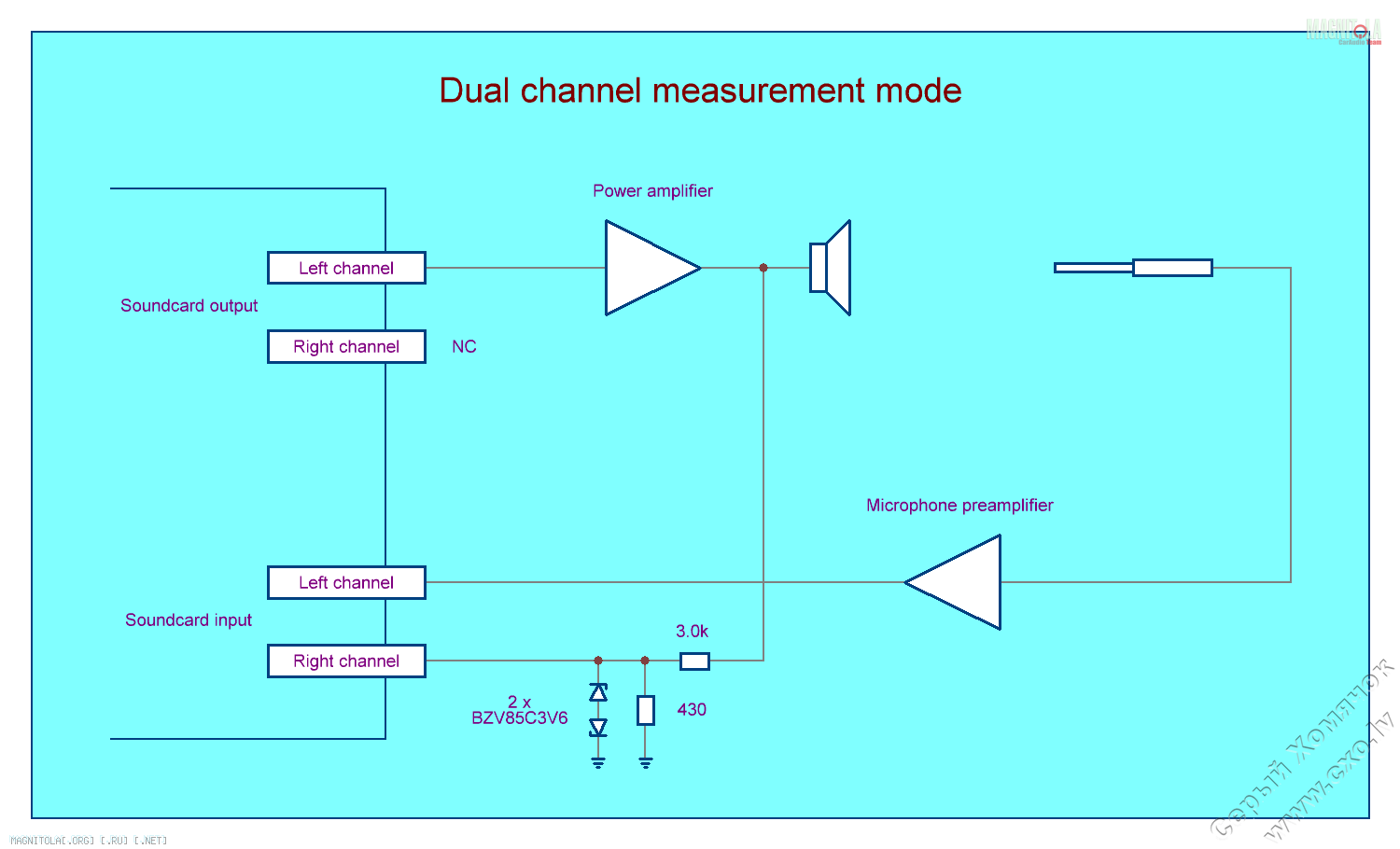

Вот "типовая схема":
Вложение 1224418

Можно левый выход карты через разветвитель подать на усилитель/процессор и на правый вход одновременно без применения амплитудных ограничителей и делителей напряжения, как советует Вам уважаемый Garmin.

Месяц изучал, пробовал дома "базу" ловит, сегодня наконец попробовал...
Ну что сказать, СПАСИБО вам Илья и ДядяВова!!!
Пишу немного на эмоциях конечно, еще шлифовать и шлифовать, но, уже заиграло как не играло!!!
П.с опыта вообще в этом деле не было, все делаю сам!

Молодец, что сам во всём разбираешься!
Первый плюс от твоих стараний - хороший звук в автомобиле,
второй плюс - багаж новых знаний, который плечи не тянет,
а третий - уверенность в себе.
Всё у тебя получится!
