Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Кто-нибудь может подсказать модель бюджетной внешней звуковухи?
05.08.2019, 23:37
naguahl
Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Здравствуйте!!!
Вопрос к знатокам. Установил SpectroLab. Настройки, как указано в 1-м посту.. Но в графиках просто прямая линия. Если вместо Complex Transfer Function (left and right) выбираю Only left или Only right, то тогда графики полноценные. Но для измерений ведь нужно два канала. Один опорный, другой пришедший. И ещё обратил внимание на то, что индикаторы уровней каналов в правом нижнем углу работают, как один. Т.е. в настройках звуковой карты меняю баланс, но на индикаторы уровней это не влияет. В чем может быть дело? Может в убогости ноутбука? Звуковая картa behringer u-control uca202.
06.08.2019, 00:49
Dydits
Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Цитата:
Сообщение от naguahl
Здравствуйте!!!
Вопрос к знатокам. Установил SpectroLab. Настройки, как указано в 1-м посту.. Но в графиках просто прямая линия. Если вместо Complex Transfer Function (left and right) выбираю Only left или Only right, то тогда графики полноценные. Но для измерений ведь нужно два канала. Один опорный, другой пришедший. И ещё обратил внимание на то, что индикаторы уровней каналов в правом нижнем углу работают, как один. Т.е. в настройках звуковой карты меняю баланс, но на индикаторы уровней это не влияет. В чем может быть дело? Может в убогости ноутбука? Звуковая картa behringer u-control uca202.
Ищи косяки в распайке проводов. Дальше правильность настроек.
Смысл:
На левый вход звуковухи нужно повесить микрофон, а на правый вход подать сигнал с выхода звуковухи ( левый и правый выход соединяем физически), этот же сигнал подается на аукс процессора.
Получается, что один и тот же сигнал идет из звуковой карты по проводу на ее правый вход и через проц-усь-динамик-возду-микрофон на левый вход звуковухи, получается, что пока сигнал через эту систему долетит до левого входа, проходит некоторое время-задержка, нужно на такое же время задержать правый вход, чтобы сигнал в ноутбук в оба канала прилетел одновременно. Это и будет базовая задержка. Прога будет сравнивать прямой сигнал в правом канале с сигналом прошедшим систему в левом.
06.08.2019, 20:51
naguahl
Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Спасибо!
Но вроде все так и делал. На выходных еще раз попробую. И провода прозвоню. Вроде паял очень аккуратно, но может где замыкает.
10.08.2019, 02:09
naguahl
Вложений: 4
Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Проверил провода, настройки. Вроде заработало. Но по-моему все равно какая-то лажа. Микрофон эстрадный вокальный, но дешевый. Другого пока нет. Но для измерения фазы, насколько я понимаю, можно использовать любой. Подключен через предварительный усилитель. Звуковая картa behringer u-control uca202

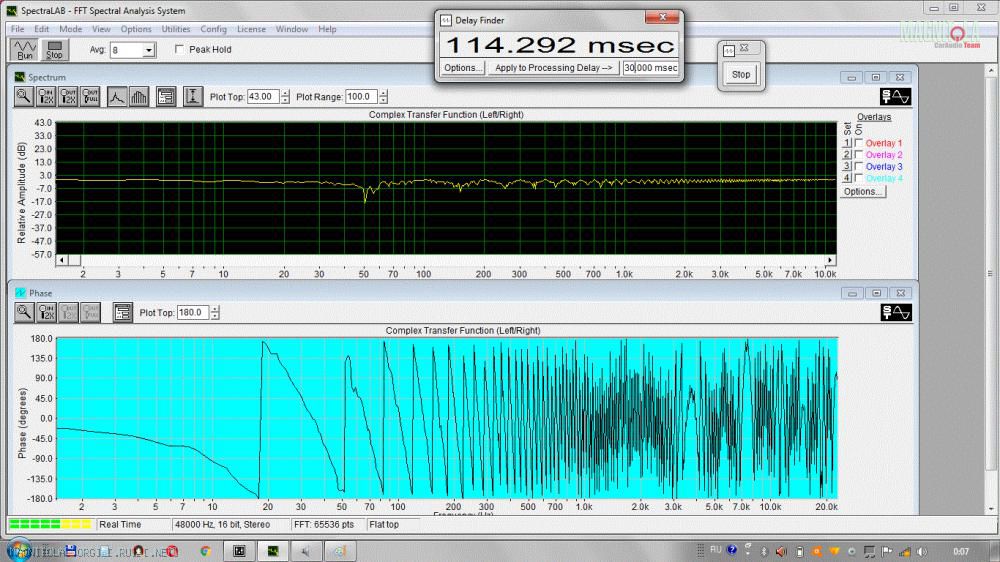

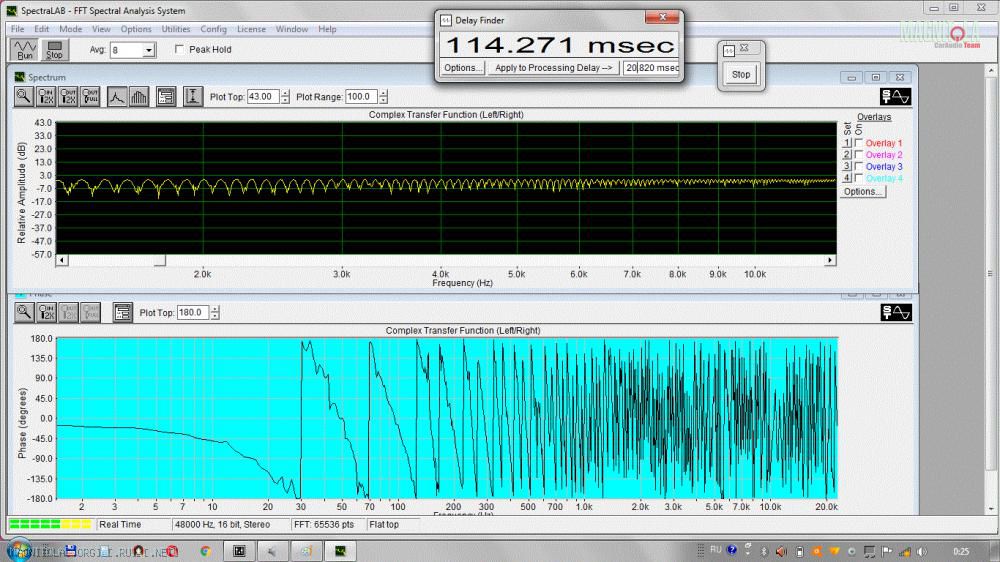

В Delay Finder меняю задержку, но радикально ничего не меняется. Пила!!!
Вот несколько фоток. Это саб распущен до 500.Вложение 1289025Вложение 1289027Вложение 1289029
Твиттер от 30Гц ну никак играть не может.
Помогите, пожалуйста! В чем может быть дело?
10.08.2019, 02:19
DядяВова
Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Цитата:
Сообщение от naguahl
Проверил провода, настройки. Вроде заработало. Но по-моему все равно какая-то лажа. Микрофон эстрадный вокальный, но дешевый. Другого пока нет. Но для измерения фазы, насколько я понимаю, можно использовать любой. Подключен через предварительный усилитель. Звуковая картa behringer u-control uca202
В Delay Finder меняю задержку, но радикально ничего не меняется. Пила!!!
Вот несколько фоток. Это саб распущен до 500.Вложение 1289025Вложение 1289027Вложение 1289029
