Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

У тебя задержка выставлена 14,000

После 200 герц фаза ползет вверх.

Не обращай внимание на горбы. Добейся нормального направления графика в диапазоне от 200 до 600-800 Гц для домашнего сабика.
Воспользуйся "лупой", выдели диапазон от 20 до 1000Гц



ИЩИ ЗАДЕРЖКУ ТОЧНЕЕ.=)

Цитата:

---

Сообщение от Garmin

через две октавы выше и ниже частоты раздела

---

Как это понять ,что такое частота раздела.как она выглядит на графике.

Цитата:

---

Сообщение от малах

Как это понять ,что такое частота раздела.как она выглядит на графике.

---

Частота раздела это частота от которой начинает работать фильтр.
Компьютерный сабик работает до 200гц (большинство)
Две октавы от 200гц это 800
Как она выглядит смотри в наскальных рисунках от Ильи в теме.

У меня в спектралабе нет окон уровня сигнала. Потому что ничего не подключено(схему еще не собрал) или версия проги другая?
в опции calibration надо совершать какие- нибудь действия? Спасибо.

Цитата:

---

Сообщение от puanson92

У меня в спектралабе нет окон уровня сигнала. Потому что ничего не подключено(схему еще не собрал) или версия проги другая?
в опции calibration надо совершать какие- нибудь действия? Спасибо.

---

Подключи микрофон и дунь в него.
Смотри левый нижний угол окна.:laugh2:

DядяВова Большое терпение надо иметь, чтобы каждому(мне например) объяснять. Ты уж терпи...

По многочисленным заявкам:
Мои! настройки звуковой карты на ноутбуке под ХР:
Вложение 210307

Подключил к буку колонки компьютерные 2.0

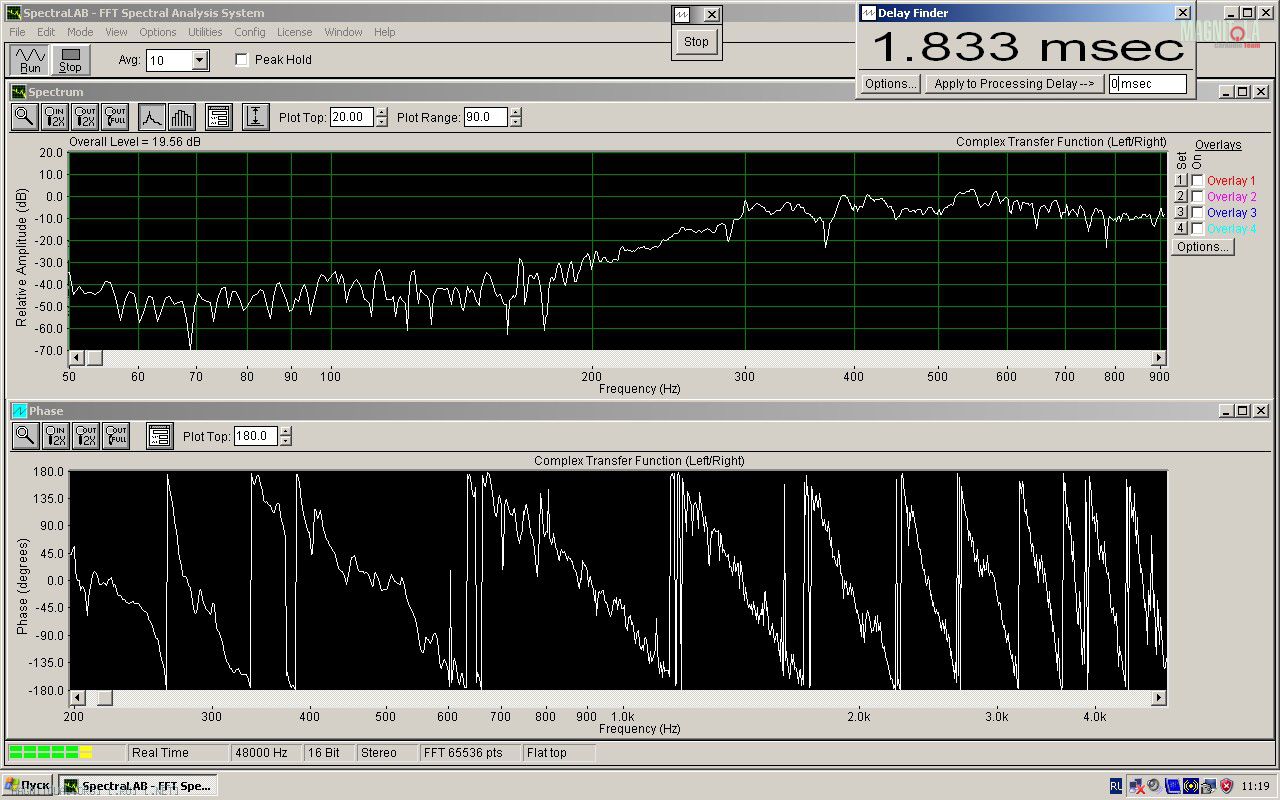

Нулевая задержка:
Вложение 210193
Задержка 1,0 msec:
Вложение 210205

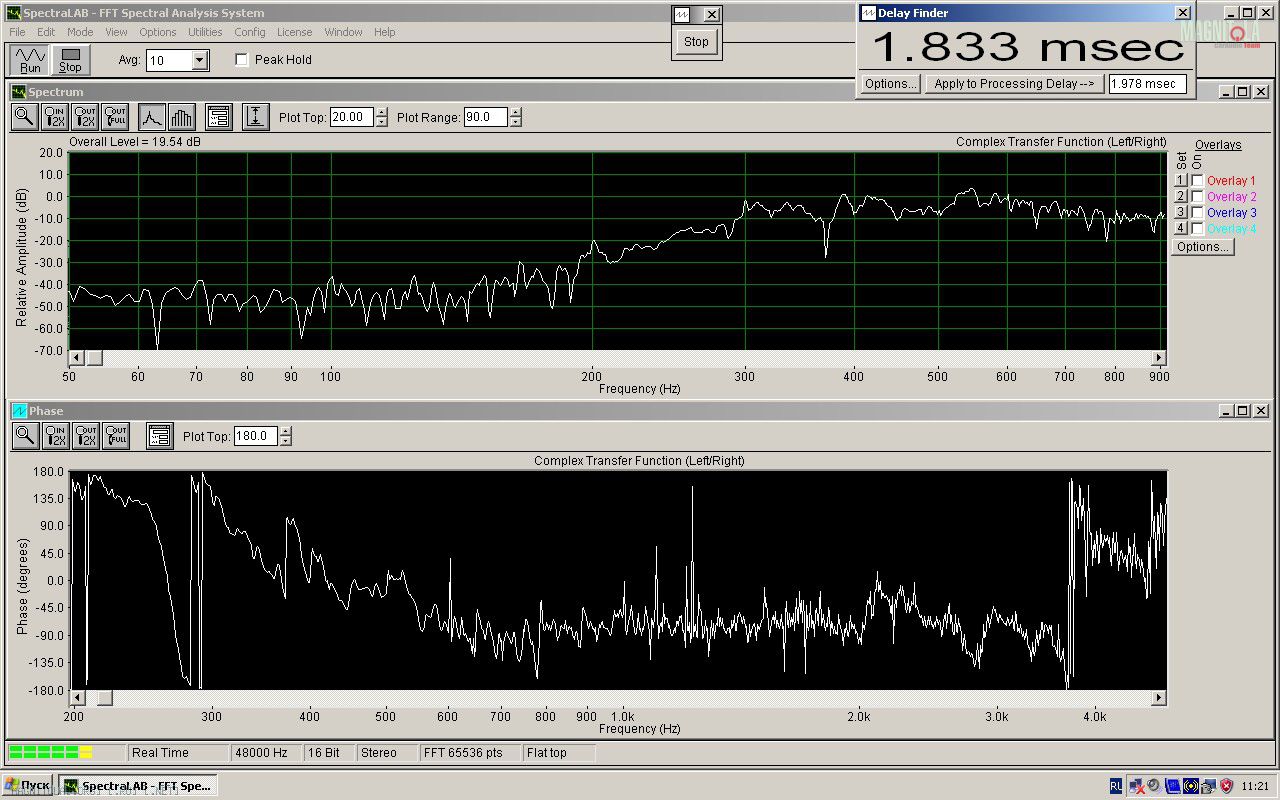

Задержка 1,978:

Вложение 210245

Задержка 2,0 msec
Вложение 210213

Микрофон в метре от колонки, прямая "видимость"

Загонять задержку более 2,0 миллисекунд (для смены направления графика снизу вверх) не стал - смысла нет...

ПыСы. Колонка страшно фонит - если уровень сигнала в настройках бука делать маленький (при этом музыку с компа играет нормально. Видимо что-то не в порядке Ж) и хреновая у меня звуковуха на буке...)

Наскальный рисунок, показывающий взаимосвязь графика частоты звука и фазы (взято с реальных измерений с предыдущего поста):
Вложение 210659
Сверху график АЧХ, снизу фаза.

Коричнево-Желтым указано Спад АЧХ от 200 до 400 Гц и соответствующий наклон графика фазы.

На частоте выше 400Гц видим практически прямой график АЧХ и практически прямой (с небольшим наклоном) график фазы.

Если и притянуто за уши - то совсем немного=)

ПыСы влияние фильтров на график фазы думаю будет таким-же как на участке 200-400 Гц. Только наклон графиков может быть "круче" (ИМХО).
Если не прав - поправьте.

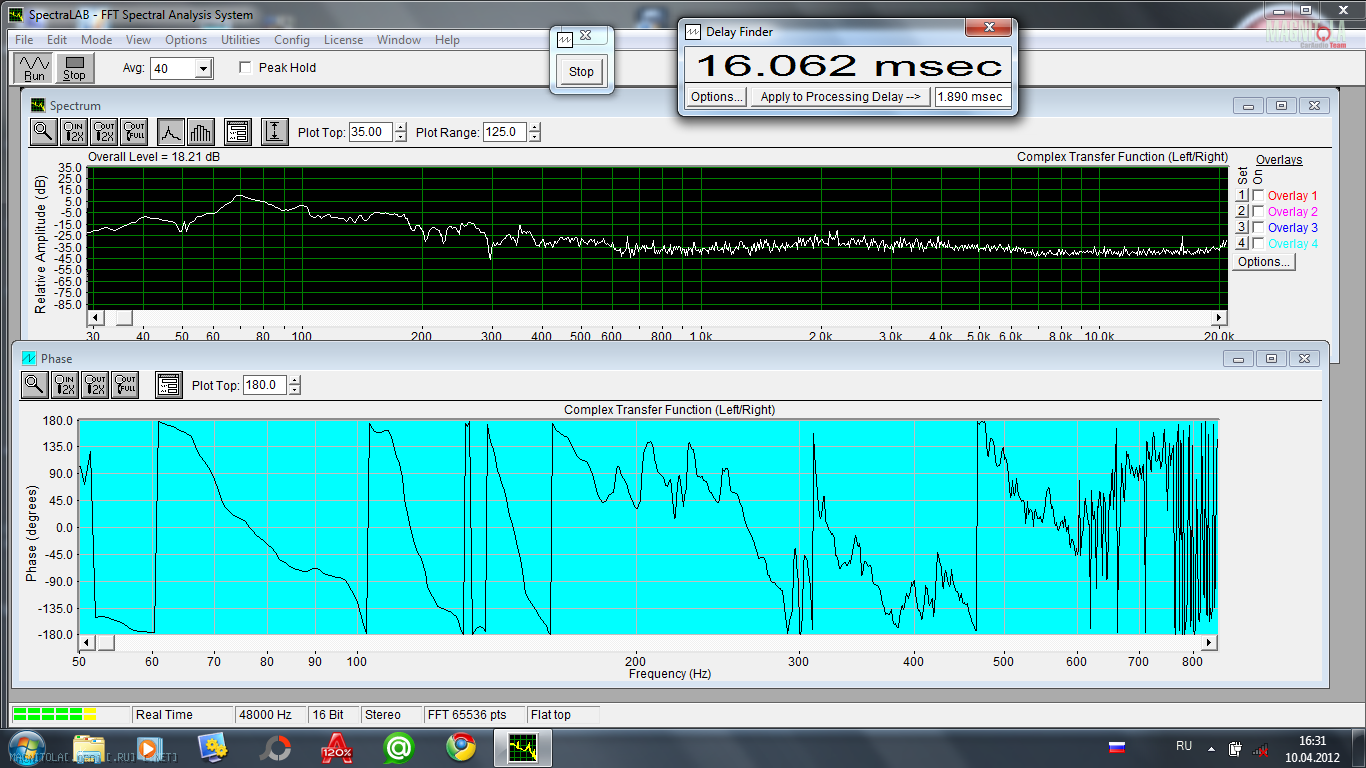

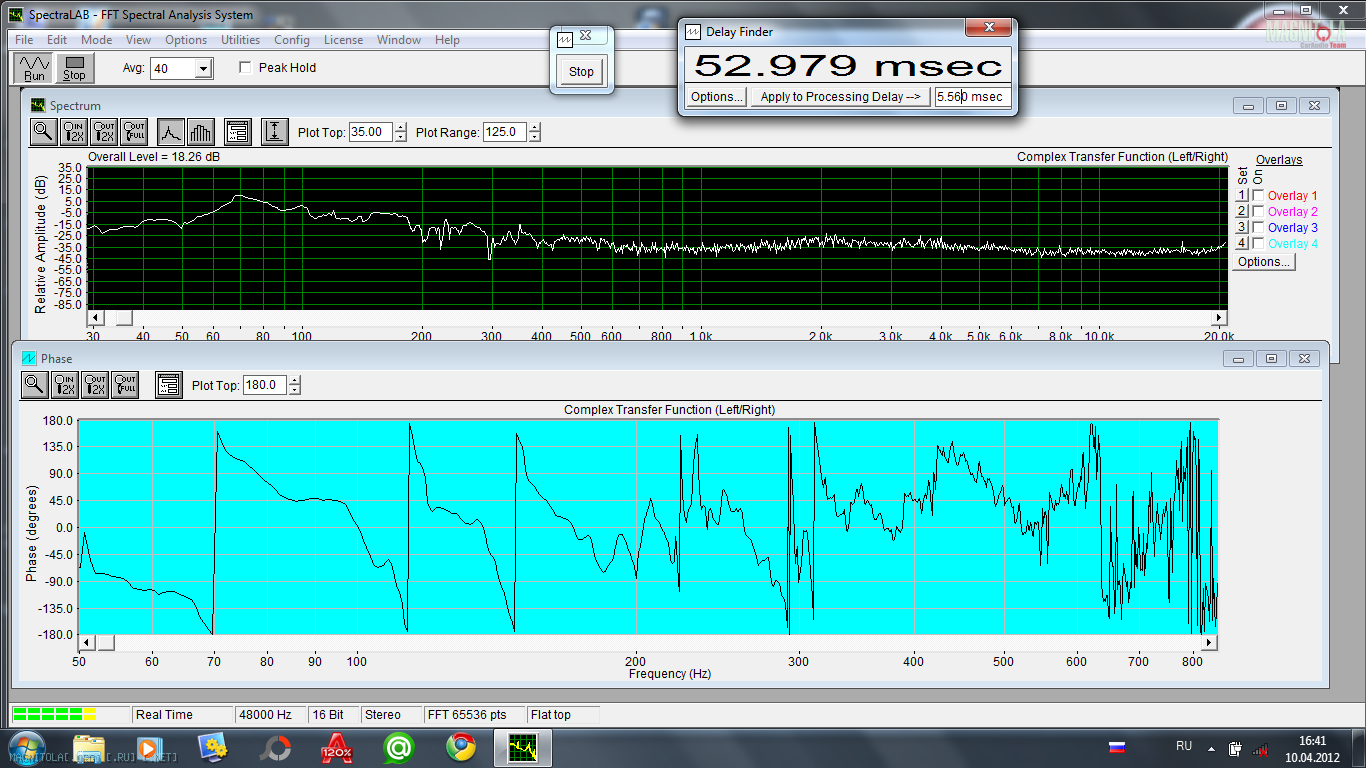

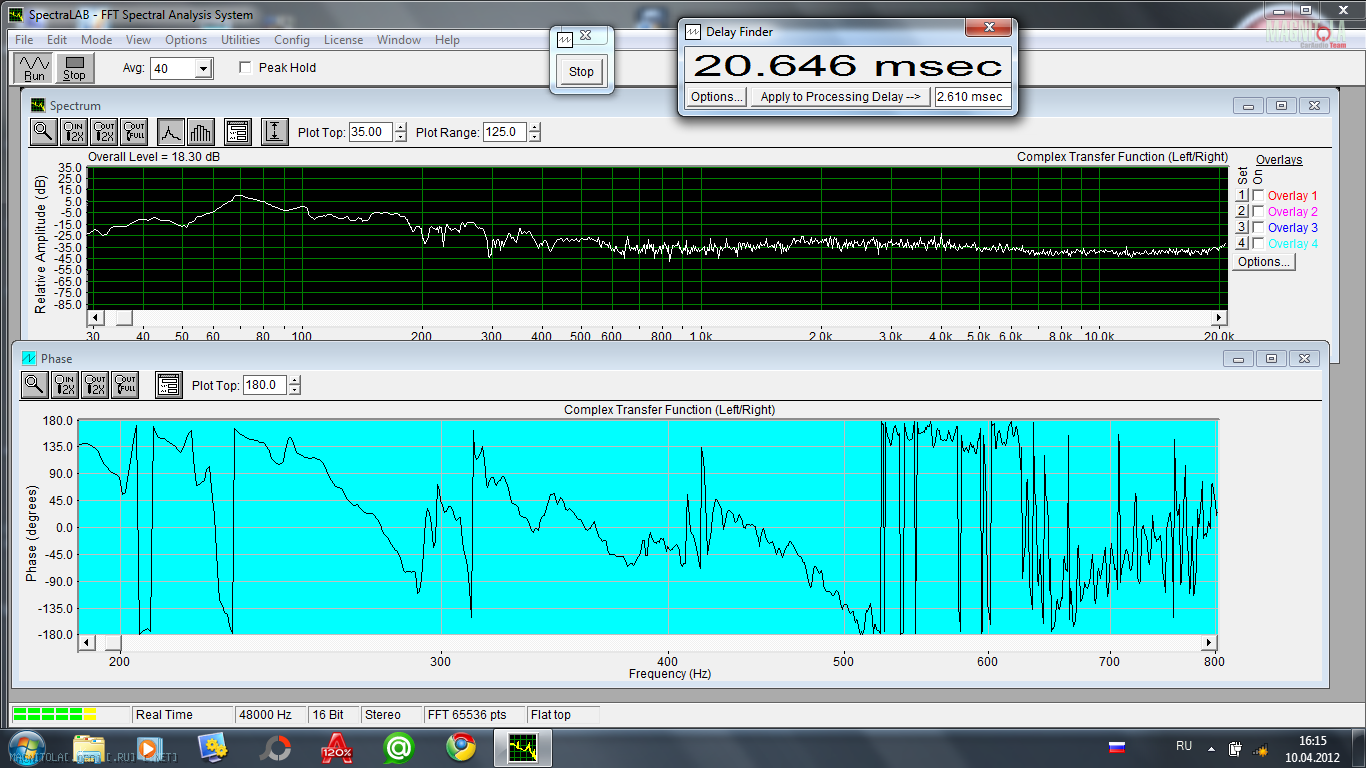

1.890Вложение 211501 2.230 Вложение 211503 2.610 Вложение 211505 3.060Вложение 211507 5.560 Вложение 211509 И хоть ты выспись но плохой подъем от 600 как не крути

Я еще вот что думаю. У меня домашний саб дином смотрит в пол, а фазиком на меня. Расстояние от пола до дина где то 3см. Может в этом еще причина корявых графиков.
